KÄYTTÖOHJE HPC 90 Biltema

Tässä käyttöohjeessa on olennaisia tietoja laitteen käyttämisestä ja sen turvallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen käyttämistä ja kiinnittämään erityistä huomiota näihin symboleihin:

HUOMIO! Ilmaisee, että virheellinen käyttäminen voi vaikuttaa laitteen tehoon tai aiheuttaa henkilö- tai omaisuusvahinkoja.

VAROITUS! Ilmaisee vakavan onnettomuuden vaaraa.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla kaapelien värit tai muoto sekä painikkeiden ja säätimien sijainnit.

Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana.

2. TEKNISET TIEDOT

Tuotenro .....17-072
Bilteman malli:....HPC 90
Jännite/taajuus .....230 V \~ 50 Hz
Suurin teho 1850 W
Nimellinen työpaine .....90 baaria
Suurin työpaine .....135 baaria
Suurin veden virtaama .....5,7 l/min
Korkein vedenlämpötila .....50 °C
Kotelointiluokka .....IPX5
Eristysluokka....II
Paino....6 kg

3. KÄYTTÖKOHTEET

Painepesuri on suunniteltu

• esimerkiksi autojen, laitteiden, koneiden, veneiden ja terassien puhdistukseen, kun tätä käyttöohjetta noudatetaan
  • toimimaan puhtaalla vedellä.

HUOMIO! Painepesurin avulla ei saa ruiskuttaa vettä ihmisiä tai eläimiä kohti.

4. YLEISET TURVALLISUUSOHJEET

Laitetta käytettäessä on otettava huomioon seuraavat seikat. Ota lisäksi huomioon työpai- kan turvallisuusohjeet ja noudata kaikkia lait- teen käyttämistä koskevia lakeja ja asetuksia.

4.1 Työskentelyalue

• Siivoa säännöllisesti. Roskat ja jätteet käyttöpaikassa voivat lisätä onnettomuuden, tulipalon tai räjähdyksen vaaraa.
• Älä työskentele pimeällä tai huonossa valaistuksessa.
• Säilytä räjähtäviä tai syttyviä nesteitä ja kaasuja työskentelyalueen ulkopuolella.
• Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta.
• Varaa sidetarpeita ja puhelin käsille.

4.2 Henkilöturvallisuus

• Lue käyttöohje huolellisesti ennen käyttämistä.
• Kiinnitä huomiota erityisesti laitteen varoitussymboleihin.
• Älä käytä laitetta, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuk- sen alainen.
• Käytä tarvittaessa suojavarusteita, kuten suojalaseja, hengityssuojainta, suojakäsineitä ja kuulonsuojaimia.
• Käytä kunnollisia työvaatteita ja turvajalkineita.
• Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Älä käytä koruja tai löysiä vaatteita. Ne voivat tarttua liikkuviiin osiin.
• Työskentele aina oikeassa asennossa. Säilytä hyvä tasapaino.
• Älä aliarvioi tämän laitteen käyttämiseen liittyviä vaaroja siksi, että olet tottunut käyttämään sitä.

4.3 Laitteen käyttäminen ja hoitaminen

• Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat oikein.
• Tarkista, että laitteen kaikki osat, varsinkin liikkuvat, ovat ehjät ja kunnolla paikallaan.
• Tarkista, että kaikki painikkeet ja säätimet toimivat. Varmista erityisesti, että virtakatkaisin toimii, jotta voit katkaista laitteesta virran.
• Älä käytä viallista laitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi.
• Käytä vain suositeltuja Bilteman suosittelemia varaosia ja tarvikkeita.
• Laitetta saa käyttää ainoastaan sen käyttö-tarkoitukseen. Työ suju aina nopeammin ja turvallisemmin, kun laitetta käytetään vain sen käyttötarkoitukseen.
• Älä ylitä laitteen suurinta kapasiteettia.
• Kanna laitetta aina sen kahvasta. Älä pidä sormea virtakatkaisimen päällä.
• Estä laitteen käynnistyminen vahingossa katkaisemalla virransyöttö tai irrottamalla sytytystulpan hattu ennen laitteen korjaa-mista tai huoltamista tai kun sitä ei käytetä.
• Tarkista ennen laitteen käynnistämistä, että kaikki avaimet, työkalut ja muut irtonaiset osat on poistettu siitä.
• Älä koskaan jätä laitetta ilman valvontaa sen moottorin käydessä.
• Puhdista laite aina käytön jälkeen. Huolla se säännöllisesti.

- Säilytä laitetta turvallisessa ja kuivassa paikassa lasten ulottumattomissa.

4.4 Sähköturvallisuus

a. Älä altista sähkökäyttöisiä laitteita sateelle tai kosteudelle, jos niitä ei ole suojattu kosteudelta.
b. Käsittele virtajohtoja varovaisesti. Suojaa ne teräviltä kulmilta, kuumuudelta ja öljyltä.
c. Jos on käytettävä jatkojohtoa, se ei saa olla kaapelikelalla, vaan sen on oltava kokonaan aukikelattu.
d. Käytä vain laitteelle mitoitettuja jatkojohtoja, joiden johtimien poikkipinta-ala on riittävän suuri ja joiden pituus on oikea.
e. Käytä ulkona vain ulkokäyttöön hyväksyttyä jatkojohtoa.
f. Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin ja kylmälaitteisiin, kun käytät laitetta. Sähköiskun vaara lisääntyy, kun olet maadoitettu.
g. Vain valtuutettu sähköasentaja saa tehdä korjaustyöt ja vaihtaa johdon.

5. YLEISKUVA

1. Painepesuri
2. Vesiletku
3. Vesihana
4. Vedensyöttö
5. Korkeapainejohto
6. Veden ulostulo
7. Pistoolikahva
8. Sähköliitäntä
9. Suutin
10. ON/OFF-virtakytkin
11. Jatkoputki

6. KOKOAMINEN

VAROITUS! Virtakatkaisimen on oltava OFF-asennossa eikä pistoke saa olla yhdistetty-nä sähköpistorasiaan, kun konetta kootaan.

a. Taita kuljetuskahva sille varattuun paikkaan koneen pohjassa.
b. Ruuvaa korkeapaineletku (5) paineistetun veden ulostuloliitäntään (6).
c. Ruuvaa pistoolikahva (7) korkeapaineletkuun (5).

HUOMIO! Letku on kelattava kokonaan auki. Se ei saa olla rullalla.

d. Kiinnitä suutin (9) pidennysputkeen (11). Kiinnitä pidennysputki (11) pistoolikahvaan (7).
e. Ruuvaa mukana toimitettu vesiliitin vedentuloon (4). Kiristä riittävän tiukasti, jotta vettä ei vuoda painepesuria käytettäessä.

7. ERITYISET TURVALLISUUSOHJEET

Jos painepesuria käytetään virheellisesti, voi aiheutua henkilö- tai omaisuusvahinko. Säilytä sitä aina turvallisessa paikassa lasten ulottu-mattomissa. On ehdottomasti kiellettyä leikkiä painepesurilla.

7.1 Erityiset vaarat

• Voimakas vesiruisku on vaarallinen.
- Käytä suojavaatetusta ja suojalaseja, jotta vesi-, hiekka- tai likaruisku ei osu kehoosi.
• Sähköiskun vaara
- Älä koske pistokkeeseen tai pistorasiaan märin käsin.
- Älä koskaan huuhtele laitetta tai muuta sähkölaitetta vedellä.

7.2 Laitteen varoitussymbolit

Älä koskaan suuntaa suutinta itseäsi, muita ihmisiä, eläimiä, sähkölaitteita tai herkkiä esineitä kohden.

Kaksoiseristetys

Tämä laite on kaksoiseristetty, joten sitä ei tarvitse maadoittaa. Mahdolliset korjaukset on teetettävä valtuutetussa huollossa.

7.3 Turvajärjestelmät

Virtakatkaisin (10)

Käynnistäminen: työnnä virtakatkaisin ON-asentoon.

Pysäyttäminen: työnnä virtakatkaisin OFF-asentoon.

HUOMIO! Moottori ei käy jatkuvasti. Laitteessa on automaattinen käynnistys- ja pysäytystoi- minto. Moottori käy vain silloin, kun pistooli- kahvan painiketta painetaan.

Pistoolikahvan lukitseminen

Pistoolikahvan voi lukita, jotta käynnistyminen vahingossa estetään. Ota lukitus käyttöön, kun keskeytät työsi.

Käsittele suuttimia varovaisesti. Niihin ei saa päästä likaa. Lika aiheuttaa toimintahäiriöitä.

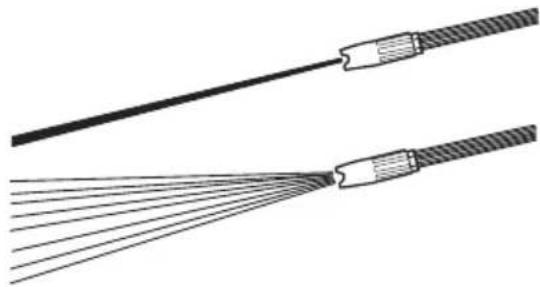

8.1 Suuttimen toiminta

Vesisuihkun voimakkuutta ja leviämistä voi säätää suuttimen avulla. Voimakas ja ohut suihku irrottaa pinttynyttä likaa tehokkaasti, mutta se voi vaurioittaa herkkiä pintoja, joten sitä on käytettävä varovaisesti. Usein on helpompaa ja turvallisempaa pitää suutinta pestävän pinnan lähellä kuin lisätä vesisuihkun voimaa. Älä pidä vesisuihkua suunnattuna samaan kohtaan kauan. Älä vie suutinta 30 cm lähemmäs puhdistettavaa kohdetta.

Suutinta voi säätää siten, että tiivis vesisuihku hajoaa 60 asteen kulmaan.

HUOMIO! Älä koskaan vapauta pistoolikahvan katkaisinta ennen vesisuihkun säätämistä. Muutoin suuttimen O-renkaat voivat vaurioitua.

8.2 Turbosuutin

Turbosuutin tuottaa pyörivän pistemäisen vesisuihkun. Se nopeuttaa työntekoa tavalliseen suuttimeen verrattuna.

HUOMIO! Käytä turbosuutinta vain pinnoille, jotka kestävät korkeapaineista vesisuihkua.

8.3 Kemikaaliruisku

Levitä kemikaaliseos kuivalle pinnalle, jotta se pääsee kosketukseen pinnan kanssa ja irrottaa lian. Käytä painepesureille tarkoitettuja pesuaineita, esimerkiksi Bilteman Painepesus-hampoota.

1. Sekoita kemikaali veteen valmistajan ohjeen mukaisesti
2. Irrota kemikaaliruiskun yläosa/kansi ja täytä säiliö seoksella. Kiinnitä yläosa/kansi takaisin paikalleen.
3. Irrota suutin (9) pidennysputkesta (11). Kiinnitä pidennysputkeen (11) kemikaaliruisku.

4. Levitä seos tasaisesti puhdistettavalle pinnalle. Jos pinta on pystysuora, aloita alhaalta ja ruiskuta ylöspäin.

5. Anna aineen vaikuttaa muutamia minuutteja. Voit harjata tai raaputtaa erittäin likaiset pinnat. Älä anna aineen kuivua kiinni.

6. Irrota kemikaaliruisku pidennysputkesta (11). Kiinnitä suutin (9) takaisin paikalleen. Huuhtele pinta puhtaalla vedellä.
7. Huuhtele kemikaaliruiskun säiliö ja suutin puhtaalla vedellä käyttämisen jälkeen.

VAROITUS! Käytä vain painepesurin kanssa yhteensopivia kemikaaleja. Älä käytä helposti syttyviä, myrkyllisiä tai syövyttäviä kemikaaleja.

8.3 Toimenpiteet ennen käyttämistä

a. Tarkista, että

• painepesuri on koottu oikein
• korkeapaineletku on ehjä
- pestävän pinnan venttiilit ja ruudut on suljettu
- pestävä pinta kestää painepesua. Tietyt pinnat, materiaalit ja pintakäsittelyt voivat vaurioitua, jos korkeapaineinen vesisuihku osuu niihin.
- puhdistettavalla alueella ei ole kasveja eikä herkästi rikkoutuvia materiaaleja
- suodatin ei ole tukossa. Voit tarkistaa sen irrottamalla vedensyöttöliitännän.

b. Yhdistä vesiletku (kylmää vettä) syöttöliitäntään (4) ja avaa vedensyöttö.

c. Paina pistoolikahvan painiketta. Tarkista, että suuttimesta (9) tulee vettä. Vapauta painike.

d. Yhdistä pistoke sähköpistorasiaan.

8.4 Käyttäminen ja käynnistäminen

VAROITUS! Kun aloitat pesemisen, varaudu pistoolikahvan rekyyliin.

a. Paina virtakatkaisin (10) ON-asentoon.
b. Säädä suutinta (9) siten, että aloitat leveällä vesisuihkulla. Tällöin rekyyli jää vähäisemmäksi ja hallittavuus paranee.
c. Pitele pistoolikahvaa (7) molemmin käsin. Suuntaa suutin maahan poispäin itsestäsi.

d. Paina pistoolikahvan painiketta. Varmista, että vesisuihkun leveys on riittävä. Vapauta painike. Puhdista erittäin likainen pinta tiiviillä suihkulla ja vähemmän likainen pinta leveällä suihkulla.

e. Vie suutin noin metrin päähän puhdistet- tavasta kohteesta noin 45 asteen kulmassa. Paina painiketta. Säädä suihkutuskulmaa ja etäisyyttä siten, että lika puhdistuu mutta pinta ei vaurioidu.

• Laite ei saa olla pystyasennossa käyttämi- sen aikana.
• Älä koskaan vie suutinta 30 cm lähemmäksi puhdistettavaa kohdetta.
• Käsittele suutinta varovaisesti, jotta sen putkeen ei pääse likaa. Muutoin voi aiheu-tua toimintahäiriöitä.
• Käynnistä aina vedensyöttö ennen laitteen käynnistämistä. Jos laite käy kuivana, pumppu vahingoittuu.
• Vapauta painike aina ennen vesisuihkun säätämistä.
• Älä koskaan käytä lämmintä vettä.
• Älä koskaan painepese pakkasella.
• Moottori kuumenee työn jatkuessa pitkään. Pidä tauko ja anna moottorin jäähtyä säännöllisesti.

8.5 Käyttämisen jälkeen

a. Sammuta moottori.
b. Irrota pistoke pistorasiasta.
c. Sulje vedensyöttö.
d. Irrota vesiletku laitteesta.
e. Pidä pistoolikahvan painiketta painettuna muutaman sekunnin ajan, jotta paine poistuu järjestelmästä.
f. Puhdista laite kuivalla ja puhtaalla rätillä. Pidä korkeapaineletku, pistoolikahva, suutin ja kemikaaliruisku puhtaina.

VAROITUS! Älä koskaan irrota letkuja tai tarvikkeita laitteesta, jos järjestelmässä on painetta.

HUOMIO!

• Sammuta moottori aina ennen vedensyötön sulkemista. Laite voi muutoin vaurioitua.
• Käsittele suutinta ja pidennysputkea varovaisesti, jotta putkeen ei pääse likaa. Muutoin voi aiheutua toimintahäiriöitä.

8.6 Pesuvihjeitä

• Auto, vene tai asuntovaunu: Levitä ensin Bilteman Painepesushampoota alhaalta ylös kemikaaliruiskulla. Anna shampoo vaikuttaa muutama minuutti. Huuhtele lopuksi vaahto pois leveällä vesisuihkulla.
• Vanteet: Levitä Bilteman vanteidenpuhdistusainetta suihkepullosta. Anna vaikuttaa muutama minuutti. Huuhtele puhtaaksi leveällä vesisuihkulla. Jos suutinta pidetään liian lähellä tai vesisuihku on liian tiivis, suuri vedenpaine vaurioittaa rengasta.
• Puutarhakoneet: Huuhtele ensin karkea lika pois. Levitä tämän jälkeen puhdistusainetta kemikaaliruiskulla. Huuhtele puhtaalla vedellä.
• Kivi- tai betonilattia: Käytä turbosuutinta tai levitä sopivaa puhdistusainetta. Huuhtele lopuksi suuttimella ja leveällä vesisuihkulla.
• Räystäskourut: käytä suutinta ja leveää vesisuihkua. Huuhtele syöksytorvia kohden. Varo ruiskuttamasta katon alle.
• Muurattu tai puupinta: säädä etäisyys (paine) pinnan mukaan.

9. KULJETUS JA SÄILYTYS

Irrota korkeapaineletku, pistoolikahva ja suutin painepesurista. Puhdista ne. Säilytä turvallisessa ja kuivassa paikassa lasten ulottumattomissa. Säilytä painepesuria puhtaassa ja kuivassa paikassa, jossa lämpötila on vähintään +5 °C.

10. HUOLTO JA KUNNOSSAPITO

VAROITUS!

• Irrota sähköpistoke pistorasiasta ennen huoltoa ja korjaamista.
• Älä tee muutoksia tehdasasetuksiin äläkä murra sinettejä.

10.1 Huolto-ohjeet

Painepesuri vaatii vain vähän kunnossapitoa. Voitele liitosten o-renkaat säännöllisesti.

Suuttimen puhdistaminen

a. Varmista, että vedensyöttö on suljettu ja pistoke on irrotettu sähköpistorasiasta.
b. Pidä painiketta painettuna muutaman sekunnin. Irrota suutin pidennysputkesta.
c. Käännä suutin (9) tiiviin vesisuihkun asen-toon, jotta levittimet tulevat mahdollisimman kauas toisistaan.
d. Vie mukana toimitettu puhdistustyökalu (13) suuttimen aukkoon (12) ja liikuta sitä edestakaisin, kunnes lika on poistettu aukosta.

e. Ruiskuta suuttimeen vettä takaapäin (nuolen suunnassa) 45 sekunnin ajan, jotta lika irtoaa putken sisältä. Muutoin lika kiinnittyy suuttimeen, kun painepesuria käytetään seuraavan kerran.

10.2 ONGELMANRATKAISU

ONGELMA SYY JA TOIMENPIDE

Epätasainen vesisuihku tai sykkivä paine	a. Likainen suutinta. Katkaise painepesurista virta. Puhdista suutin ja sen aukko.
Moottori ei käynnisty tai pysähtyy äkisti.	a. Tarkista sähköverkon sulake.b. Tarkista, että vettä ei vuoda.c. Ylikuumenemissuoja on ehkä lauennut. Anna painepesurin moottorin jäähtyä 5 minuuttia.d. Jatkojohdon johdinten läpimitta on liian pieni suhteessa sen pituuteen tai se on kierretty kelaksi.
Heikko paine a. Pumppu imee ilmaa. Tarkista, että vedensyötön liitokset ja letku ovat tiiviitä.b. Tarkista, että vesihana on avattu kokonaan ja että veden vir-taama riittää.c. Suodatin, venttiilit tai letkut on puhdistettava.d. Suutin on viallinen.e. Käytössä on muu kuin alkuperäinen suutin.
Moottori käynnistyy ja pysähtyy itsestään.	a. Vesivuoto. Etsi ja korjaa se. Tarkista erityisesti vedensyöttölii-täntä (4).
Kuoren sisältä vuotaa vettä. a. Tarkista ensin vedensyöttöliitäntä (4).b. Toimita laite valtuutettuun huoltokorjaamoon.

11. YMPÄRISTÖ

Älä heitä pois talousjätteiden mukana vaan kierrätä. Kaikki laitteet, varusteet ja pakkausmateriaali on lajiteltava ja toimitettava kierrätykseen hävitettäväksi ympäristöystävällisesti.
