BRUGSANVISNING HPC 90 Biltema

Låsning på pistolhandtaget

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Art.nr.: 17-072
Biltema modell:....HPC 90
Spenning/frekvens .....230 V\~ 50 Hz
Effekt, maks. 1850 W
Arbeidstrykk, nom. 90 bar
Arbeidstrykk, maks. .....135 bar
Vannmengde, maks. . . . . . . . . . . . . . . . 5,7 l/min
Vanntemperatur, maks. .....50 °C
Beskyttelsesgrad .....IPX5
Isolasjonsklasse .....II
Vekt....6 kg

3. BRUKSOMRÅDE

OBS! Motoren går ikke kontinuerlig. Maskinen har en automatisk start/stopp-funksjon. Motoren går bare när pistolhåndtakets avtrekker er inntrykt.

Låsing på pistolhåndtaket

Håndter munnstykkene varsomt, og vær nøye med at det ikke kommer smuss inn i røret. Smuss forårsaker driftsforstyrrelser.

Denne vejledning indeholder væsentlige informationer om maskinens brug og sikkerhed. Alle brugere opfordres til at læse vejledningen før brug og være særligt opmærksom på disse symboler:

OBS! Viser, at forkert fremgangsmåde kan påvirke arbejdets effektivitet eller føre til skader på personer eller materiel.

ADVARSEL! Viser, at der risiko for alvorlige ulykker.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar vejledningen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal vejledningen følge maskinen.

2. TEKNISKE DATA

Art. nr. 17-072
Biltema model:....HPC 90
Spænding/frekvens .....230 V\~ 50 Hz
Effekt, maks. 1850 W
Arbejdstryk, nom. . . . . . . . . . . . . . 90 bar
Arbejdstryk, maks. .....135 bar
Vandmængde, maks. . . . . . . . . 5,7 l/min
Vandtemperatur, maks.....50°C
Indkapslingsklasse .....IPX5
Isolationsklasse ....Klasse II
Vægt 6 kg

3. ANVENDELSESOMRÅDE

Højtryksrenseren anvendes:

• til rengøring af biler, både, redskaber og maskiner, indkørsler, udenomsarealer mv. iht. instruktionerne i denne vejledning.
  • med rent vand.

OBS! Højtryksrenseren må ikke anvendes til at sprøjte vand på mennesker eller dyr.

4. GENERELLE

SIKKERHEDSINSTRUKTIONER

Når der arbejdes med maskiner, skal der altid lægges mærke til de efterfølgende punkter. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og gasser udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid vejledningen inden brug.
- Vær især opmærksom på maskinens advarselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Anvend beskyttelsesudstyr som åndedrætsværn, sikkerhedshandsker, høreværn og beskyttelsesbriller, hvis nødvendigt.
- Brug det rigtige arbejdstøj og skridsikre sko.
- Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan sidde fast i maskinen.
- Indtag altid en god arbejdsstilling med god balance.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

4.3 Brug og pasning af maskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og er korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.
• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.
• Brug kun tilbehør og reservedele anbefalet af Biltema.
• Brug kun maskinen til det, som den er beregnet til. Arbejdet går altid sikrere og hurtigere, når maskinen bruges til det, den er konstrueret til.
  • Overskrid ikke maskinens kapacitet.
• Tag altid fat i maskinens håndtag, när maskinen skal bæres. Hold ikke fingeren på strømafbryderen.
• Undgå utilsigtet start ved at afbryde strømmen før service og reparation, eller när maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Efterlad aldrig maskinen ubevogtet, när motoren kører.
• Rengør maskinen efter brug, og tilse den regelmæssigt.
• Opbevar maskinen tørt og beskyttet, udenfor børns rækkevidde.

4.4 Elsikkerhed

a. Udsæt ikke elektriske maskiner for regn eller fugtighed, hvis de ikke er indkapslede til det.
b. Håndter ledninger forsigtigt og beskyt dem mod varme, olie og skarpe kanter.
c. En eventuel forlængerledning må ikke være oprullet på en kabeltromle. Hele ledningen skal være udrullet.
d. Brug kun en rigtig dimensioneret forlæng- erledning med henblik på længde og led- ningsareal i forhold til udtagets strømstyrke.
e. Udendørs må der kun anvendes forlængerledning, som er godkendt til udendørs brug.
f. Undgå kontakt med jordede genstande, f.eks. rør, radiatorer og køleanlæg, når du arbejder med maskinen. Risiko for elektrisk stød øges, når du er jordet.
g. Eventuelle reparationer og ledningsudskiftning må kun udføres af autoriseret elektriker.

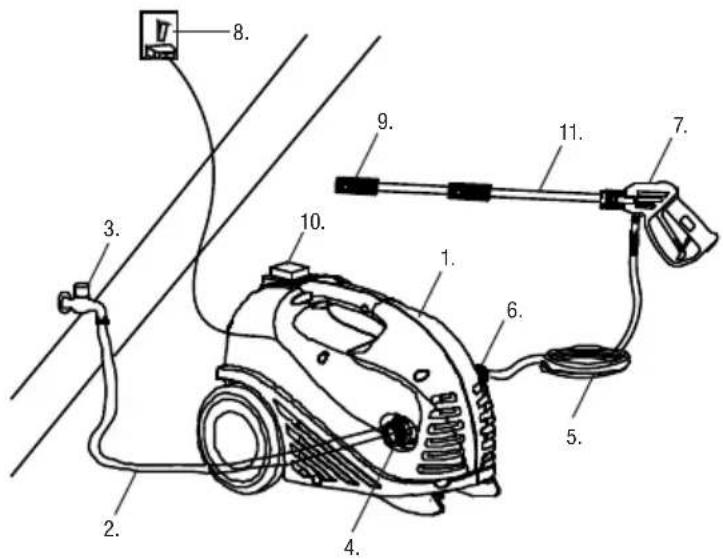

5. OVERSIGTSBILLEDE

1. Højtryksrenser
2. Vandslange
3. Vandhane
4. Indløb, vand
5. Højtryksslange
6. Udløb, vand
7. Pistolgreb
8. Stikkontakt
9. Mundstykke
10. Strømafbryder ON/OFF
11. Forlængerrør

6. MONTERING

a. Før transporthåndtaget ned i holderen under maskinen.
b. Skru højtryksslangen (5) fast på højtryksrenserens udløb (6).
c. Skru pistolgrebet (7) fast på højtryksslangen(5).
OBS! Slangen skal være rullet helt ud og må ikke rulle sig sammen.
d. Monter mundstykket (9) på forlængerrøret (11) og derefter forlængerrøret (11) på pistolgrebet (7).
e. Skru den medfølgende vandkobling fast på indløbet (4). Skru den så tilpas fast, at der ikke kommer vand ud, när højtryksrenseren anvendes.

7. SÄERLIGE

SIKKERHEDSINSTRUKTIONER

Ved forkert brug kan højtryksrenseren forår- sage person- og tingsskade. Opbevar den altid et sikkert sted, utilgængeligt for børn. Det er absolut forbudt at lege med højtryksrenseren.

7.1 Særlige risici

• Risiko for kraftig vandstråle og stænk
• Ifør dig beskyttende tøj og beskyttelsesbriller, så vand-, grus- eller smudsstænk ikke skader dig, hvis du bliver ramt.

• Risiko for elektrisk stød

- Rør ikke ved stikket eller stikkontakten med våde hænder.

- Spul aldrig med vand på maskinen eller andet elektrisk armatur.

Ret aldrig mundstykket og spul ikke vand mod dig selv, andre mennesker, dyr, elektrisk udstyr eller sart materiale.

Dobbeltisolering

Maskinen er dobbeltisoleret og behøver derfor ikke sluttes til jord. Eventuel reparation må kun udføres af en autoriseret servicetekniker.

7.3 Sikkerhedsanordninger Strømafbryderen (10)

Start - Tryk afbryderen ind til position ON Stop - Tryk afbryderen ind til position OFF

OBS! Motoren kører ikke kontinuerligt. Ma- skinen har en automatisk start/stop funktion. Motoren kører kun, när pistolgrebets aftrækker er trykket ind.

Låsning af pistolgrebet

På pistolgrebet sidder en lås, som forhindrer utilsigtet start. Aktiver låsen, när du afbryder arbejdet.

Vær forsigtig ved håndtering af mundstykket, så der ikke kommer snavs i røret. Snavs forår-sager driftsforstyrrelser.

8.1 Spulemundstykkets funktion

Vandstrålens hårdhed og spredning kan justeres med mundstykket. En hård og smal stråle er effektiv mod hård snavs, men kan skade følsomme flader og bør anvendes med forsigtighed. Ofte er det nemmere og sikrere blot at holde mundstykket tættere mod overfladen i stedet for at øge vandstrålens hårdhed. Ret ikke vandstrålen mod samme punkt i længere tid og ikke tættere på rensefladen end 30 cm.

Mundstykket kan justeres fra en koncentreret stråle til en flad stråle med en spredning på 60°.

OBS! Slip altid aftrækkeren på pistolgrebet før justering af vandstrålens spredning, ellers kan o-ringene i mundstykket beskadiges.

8.2 Turbomundstykket

Turbomundstykket er forsynet med en roterende, koncentreret vandstråle. Arbejdet går hurtigere end med et almindeligt spulemundstykke med koncentreret vandstråle.

OBS! Brug kun turbomundstykket på flader, som ikke tager skade af en koncentreret vandstråle med højt tryk.

8.3 Kemikaliesprøjten

Påfør kemikalieopløsningen på en tør flade, så kemikalierne i opløsningen kan komme i kontakt med fladen og opløse snavset. Anvend et egnet middel, som er beregnet til højtryksrensere, f.eks. Biltemas Højtryksshampoo.

1. Bland kemikaliet med vand iht. producentens anvisning.
2. Løsn overdelen/dækslet på kemikaliesprøjten og fyld derefter opløsningen i kemikaliesprøjtens beholder. Skru overdelen/dækslet på igen.

3. Fjern mundstykket (9) fra forlængerrøret (11) og monter i stedet kemikaliesprøjten på forlængerrøret (11).

4. Påfør opløsningen jævnt over fladen, som skal rengøres. På lodrette flader startes nedefra og sprøjtes opad.

5. Lad kemikalierne i opløsningen virke i nogle minutter. Brug eventuelt en børste og skrub meget snavsede flader. Lad aldrig opløsningen tørre ind.
6. Fjern kemikaliesprøjten fra forlængerrøret (11) og sæt spulemundstykket (9) på igen. Spul fladen med rent vand.
7. Skyl kemikaliesprøjtens beholder og mundstykke med rent vand efter brug.

ADVARSEL! Anvend kun kemikalier, som er beregnet til brug sammen med højtryksrenser. Brug ikke let antændelige, giftige eller ætsende kemikalier.

8.3 Tiltag før brug

a. Kontroller at:

• højtryksrenseren er korrekt monteret.
• højtryksslangen er hel.
  • ruder og ventiler på rensefladen er lukket.
• fladen, som skal renses, tåler højtryksrensning. Visse flader, materialer og udvendige behandlinger kan beskadiges, hvis de rammes af en vandstråle med højt tryk.
• der ikke er vækster og sarte materialer i arbejdsområdet.
• filteret ikke er tilstoppet ved at løsne vandkoblingen på indløbet.

b. Slut vandslangen (koldt vand) til indløbet (4) og tænd for vandet.

c. Tryk pistolgrebets aftrækker ind og kontroller, at der kommer vand ud af mundstykket (9). Slip aftrækkeren.

ADVARSEL! Vær beredt på rekylen i pistolgrebet, når du begynder at spule.

a. Tryk strømafbryderen (10) ind til position ON.
b. Juster mundstykket (9), så du begynder med stor spredning på vandstrålen, hvilket giver mindre rekyl og bedre kontrol.

c. Hold pistolgrebet (7) med begge hænder og ret mundstykket mod jorden et stykke fra dig.
d. Tryk pistolgrebets aftrækker ind. Kontroller, at du har en passende spredning på vandstrålen. Slip aftrækkeren. Brug en koncentreret stråle på fast siddende snavs og mere spredning på løstsiddende snavs.

e. Hold mundstykket ca. en meter fra emnet, som skal renses, i en vinkel på ca. 45°. Tryk på aftrækkeren og juster spulevinklen og afstanden til emnet, så rensningen bliver optimal uden at beskadige den underliggende flade.

• Maskinen må ikke stå opret under brug.
• Hold aldrig mundstykket nærmere end 30 cm fra renseemnet.
• Vær forsigtig ved håndtering af mundstykket, så der ikke kommer snavs i røret. Det kan forårsage driftsforstyrrelser.
• Tænd altid for vandet, inden du starter maskinen. Hvis maskinen kører tør, beskadiges pumpen.
• Slip altid aftrækkeren, när vandstrålen justeres.
  • Brug aldrig varmt vand.
• Brug aldrig højtryksrenseren ved minusgrader.
• Under længere tids arbejde, bliver motoren varm. Hold pause og lad motoren køle en tid med jævne mellemrum.

8.5 After brug

a. Sluk motoren.
b. Fjern stikket fra stikkontakten.
c. Sluk for vandet.
d. Fjern vandslangen fra maskinen.
e. Tryk aftrækkeren på pistolgrebet ind, og hold den inde i nogle sekunder for at fjerne trykket fra systemet.
f. Rengør maskinen med en ren og tør klud. Vær omhyggelig med at højtryksslangen, pistolgrebet, mundstykket og kemikaliesprøjten er fri for snavs.

ADVARSEL! Fjern aldrig slanger eller tilbehør fra maskinen, när der er tryk på systemet.

OBS!

• Sluk altid motoren før vandtilførsel, ellers kan maskinen lide skade.
• Vær forsigtig ved håndtering af mundstykket og forlængerrøret, så der ikke kommer snavs i røret. Det kan forårsage driftsforstyrrelser.

8.6 Rensetips

• Bil, båd & campingvogn – Påfør først Biltema Højtryksshampoo nedefra og opad med kemikaliesprøjten. Lad shampooen virke i nogle minutter og spul derefter skummet bort med en bred vandstråle.
• Fælge – Påfør Biltema Fælgrens med spraydåsen, lad midlet virke i nogle minutter, og spul det derefter bort med en bred vandstråle. Hvis mundstykket er for tæt ved, eller strålen er for koncentreret, kan det kraftige vandtryk beskadige dækket.
• Havemaskiner – Spul først det grove snavs væk. Påfør derefter rengøringsmiddel med kemikaliesprojten. Spul med rent vand.
• Stenbelægninger og betongulve –Brug turbomundstykket eller påfør et egnet rengøringsmiddel og spul derefter rent med spulemundstykket med en bred vandstråle.
• Tagrender – Brug spulemundstykket med bred stråle og spul mod nedløbsrøret. Vær omhyggelig med, at du ikke spuler under taget.
• Murværk, træ – Juster afstanden (trykket) efter overfladens beskaffenhed.

9. TRANSPORT OG OPBEVARING

Fjern højtryksslangen, pistolgrebet og mundstykket fra højtryksrenseren. Rengør og opbevar den sikkert og tørt og utilgængelig for børn. Opbevar højtryksrenseren i et rent og tørt rum med en temperatur over +5° C.

10. SERVICE OG VEDLIGEHOLDELSE

ADVARSEL!

• Fjern stikket fra stikkontakten før service og reparation.
• Fabriksindstillinger må ikke ændres, og plomberinger må ikke brydes.

10.1 Serviceinstruktioner

Højtryksrenseren er fremstillet til minimal vedligeholdelse. Smør o-ringene i koblingerne regelmæssigt.

Rengøring af mundstykke

a. Kontroller, at der er slukket for vandet, og at stikket er fjernet fra stikkontakten.
b. Hold aftrækkeren inde i nogle sekunder og fjern derefter mundstykket fra forlængerrøret.
c. Drej mundstykket (9) til positionen for koncentreret stråle, så sprederbladene er så langt fra hinanden som muligt.
d. Før det medfølgende rengøringsværktøj (13) ind i dysens (12) hul og før det frem og tilbage, indtil snavset er fjernet fra hullet i dysen.

e. Spul vand på dysen bagfra i pilens retning i 45 sekunder, så snavset fjernes fra indersiden af røret. Ellers sætter snavset sig fast i dysen, när højtryksrenseren bruges næste gang.

10.2 Fejlfinding

PROBLEM ÅRSAG OG AFHJÆLPNING

Ujævn vandstråle eller pulse-rende tryk.	a. Snavset mundstykke. Sluk højtryksrenseren og rengør mundstykket og dets dyse.
Motoren starter ikke eller stopper pludseligt.	a. Kontroller elnettets sikring.b. Kontroller, at der ikke lækker vand.c. Overophedningssikringen kan være udløst. Lad højtryksrenserens motor køle i 5 minutter.d. Forlængerledningen er for lang i forhold til ledningsarealet, eller den er oprullet.
Svagt tryk. a. Pumpen suger luft.	Kontroller, at vandindløbets kobling og slange er tætte.b. Kontroller, at vandhanen er helt åben, og at vandgennemstrømningen er tilstrækkelig.c. Filter, ventiler eller slanger skal rengøres.d. Dysen i mundstykket er defekt.e. Ikke original dyse eller mundstykke.
Motoren starter og stopper af sig selv.	a. Vandlækage; lokaliser lækagen og afhjælp den. Kontroller især indløbstil-slutningen (4).
Der lækker vand fra chassiset. a.	Kontroller først indløbstilslutningen (4).b. Overlad maskinen til et autoriseret værksted.

11. MILJ∅

Genbrug uønsket materiale i stedet for at blande det i husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage, og aflever det på en genbrugsplads, så det kasseres miljøvenligt.
