BRUGSANVISNING 17-912 Biltema

DK - Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

CE

EU- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE/EF-OVERENSSTEMMELSESERKLÆRING/ EU-VAATIMUSTENMUKAISUUSVAKUUTUS/ EF-SAMSVARSERKLÆRING/ EC DECLARATION OF CONFORMITY

Højtryksrenser 2200 W

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar/

Undertecknat för/Underskrevet for og på vegne af/Puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of Biltema.

HELSINGBORG 2024-09-26

Stelmellman

Usikkerhet (K) 1,5 m/s²

Vekt 8,6 kg

Pumpe av aluminium

Tilkoblingstype: Biltema

Slange 6 m

Kabel 5 m

Støy og vibrasjoner

1. Monter spylerøret på spylehåndtaket.

Alle operatører skal læse denne brugsanvisning omhyggeligt. Opbevar brugsanvisningen et sikkert og let tilgængeligt sted. Vi forbeholder os muligheden for, at billeder og illustrationer afviger fra produktet.

Indholdsfortegnelse

SIKKERHED . . . . . . . . . . . . . . . . SIDE 24

FAKTA OM PRODUKTET .....SIDE 26

BRUG ......SIDE 27

VEDLIGEHOLDELSE.....SIDE 29

SIKKERHED

Symbol: Betydning
	Læs brugsanvisningen.
	Brug høreværn.
	Brug beskyttelsesbriller.
	Maskinen er dobbeltisoleret og behøver derfor ikke sluttes til jord. Eventuel reparation af elektriske dele må kun udføres af en kvalificeret reparatør.
	Må ikke sluttes til drikke-vand, hvis hanen ikke har en indbygget kontraventil, eller der er monteret en ekstern kontraventil.
	Ret ikke højtryksstrålen mod mennesker, dyr, aktivt elek-trisk udstyr eller mod selve maskinen.
	Garanteret lydeffektniveau, brug høreværn.

Højtryksslangen skal rulles ind ved at dreje håndsvinget mod uret. Hvis det drejes med uret, kan det medføre beskadigelse af højtryksslangen og højtryksrenseren.

Terminologi
Generelle sikkerhedsforskrifter.	Grundlæggende sikkerhedskendskab til el-værktøjer som alle operatører skal have, selv om ikke alle punkter er gældende.
Særlige sikkerhedsforskrifter	Værktøjsspecifikke forskrifter.
ADVARSEL! Risiko	for dødsfald eller alvorlig personskade.
FORSIGTIG! Risiko	for mindre personskade.

Generelle sikkerhedsforskrifter for elværktøj

⚠ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og specifikationer, som følger med dette elværktøj. Hvis følgende anvisninger ikke følges, er der risiko for elektrisk stød, brand eller alvorlig tilskadekomst.

Sikkerhed på arbejdspladsen

e. Hold arbejdspladsen ren og godt oplyst. Uryddelige eller mørke arbejdspladser øger risikoen for ulykker.
f. Brug aldrig elværktøj i eksplosive omgivelser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elværktøj danner gnister, som kan an-tænde støv og dampe.
g. Hold børn og uvedkommende på afstand, når du bruger elværktøj. Hvis du bliver distraheret under arbejdet, kan du miste kontrollen.

Elsikkerhed

a. Elværktøjets stik skal passe i stikkontakten. Modifi- cer aldrig stikket. Elværktøj med jordforbindelse må ikke tilsluttes lysnettet med en stikadapter. Originale stik mindsker risikoen for elektrisk stød.
b. Undgå kropskontakt med jordede overflader, såsom rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, når du er forbundet til jord.
c. Udsæt ikke elværktøjer for regn og fugt. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.

d. Ledningen må ikke mishandles. Brug ikke ledningen til at bære eller trække elværktøjet. Træk ikke i ledningen, når du afbryder forbindelsen, tag fat i stikket. Hold ledningen på afstand af varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e. Når du bruger elværktøjet udendørs, skal der bruges en forlængerledning, der er beregnet til udendørs brug. Forlængerledninger til udendørs brug mindsker risikoen for elektrisk stød.
f. Der skal bruges en fejlstrømsafbryder, hvis elværktøjet skal bruges et fugtigt sted. Fejlstrømsaf-brydere reducerer risikoen for elektrisk stød.

Personlig sikkerhed

a. Vær opmærksom på, hvad du gør, og brug almindelig sund fornuft, når du bruger elværktøjet. Brug ikke elværktøj, når du er træt eller påvirket af stoffer, alkohol eller medicin. Manglende opmærksomhed kan resultere i alvorlig personskade.
b. Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Beskyttelsesudstyr såsom åndedrætsværn, skridsikre sikkerhedssko, hjelm og høreværn bør benyttes, när det er nødvendigt.
c. Undgå utilsigtet start. Sørg for, at afbryderen er i slukket stilling, før du tilslutter elværktøjet til lysnettet, samt når du tager fat i og bærer værktøjet.
d. Stræk dig ikke for at kunne udføre en arbejdshandling. Bevar et solidt fodfæste og god balance. God balance giver bedre kontrol over elværktøjet i uventede situationer.
e. Ignorer ikke sikkerhedsforskrifterne, blot fordi du kender værktøjet godt. En skødesløs handling kan forårsage alvorlige personskader på en brøkdel af et sekund.

Brug og vedligeholdelse af elværktøj

a. Tving ikke elværktøjet. Brug det rigtige elværktøj til arbejdet. Elværktøj gør arbejdet bedre og sikrere, når det bruges i det rigtige tempo for den tilsigtede opgave.
b. Brug ikke elværktøjet, hvis afbryderen er defekt. Elværktøj, som ikke kan slukkes med afbryderen, er farligt og skal repareres.
c. Afbryd strømmen til elværktøjet, før du justerer, installerer og opbevarer det. Denne sikkerhedsforanstaltning eliminerer risikoen for utilsigtet start af elværktøjet.
d. Opbevar elværktøjet uden for børns rækkevidde. Lad ikke ukyndige personer bruge elværktøjet. Elværktøj er farligt i hænderne på ukyndige brugere.
e. Følg vedligeholdelsesrådene. Kontroller, at elværktøjet er i funktionsdygtig tilstand, og at alle dele er hele og korrekt monterede. Hvis elværktøjet er beskadiget, skal det repareres inden brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

f. Brug elværktøj og tilbehør i henhold til instruktionerne i brugsanvisningen og under hensyn til arbejdsforhold og opgave. Hvis elværktøjet anvendes til ikke-tilsigtede opgaver, kan der opstå farlige situationer.
g. Hold håndtag og greb tørre, rene og fri for olie og fedt. Glatte håndtag og greb påvirker operatørens kontrol over elværktøjet i uventede situationer.

Service

- Service på elværktøjet skal udføres af en autoriseret reparatør med originale reservedele. Det sikrer, at elværktøjet er sikkert at bruge.

Særlige sikkerhedsforskrifter

• Hold altid i det isolerede håndtag, da det beskytter mod elektrisk stød, hvis elværktøjet skærer sin eget eller en anden elektrisk ledning over.
• Maskinen er ikke egnet til tilslutning til drikkevandsrør.

- ADVARSEL! Højtryksstråler kan være farlige, hvis de misbruges. Ret ikke vandstrålen mod personer, elektrisk udstyr eller selve højtryksrenseren.

- ADVARSEL! Brugikke vandstrålen til at rengøre sko eller tøj på dig selv eller andre.

- Advarsel! Højtryksrensere må ikke anvendes af børn eller andre personer, som ikke forstår brugs-anvisningen.

- ADVARSEL! Højtryksslanger, beslag og koblinger er vigtige for at garantere maskinens sikkerhed. Brug kun slanger, beslag og koblinger, der anbefales af producenten. Af hensyn til maskinens sikkerhed må der kun anvendes reservedele, der er godkendt af producenten.

- ADVARSEL! Det høje tryk i vandstrålen kan få dele til at springe tilbage mod brugeren. Bær derfor altid beskyttelsesudstyr, når du bruger maskinen, såsom beskyttelsesbriller og høreværn.

- ADVARSEL! Der er risiko for pludselig reaktion og momentbelastning mod strålen, når sprøjtedysen anvendes. Sørg for, at du står stabilt, og at du holder sprøjtedysen godt fast, ellers kan du komme til skade selv eller andre.

- ADVARSEL! Risiko for livsfare! Vær forsigtig, når du rengør højtryksrenserens dæk, da det medfører risiko for personskade eller eksplosion. Et første tegn på et beskadiget dæk er, at dækket er misfarvet. Beskadigede dækventiler eller dæk udgør livsfare. Hold altid vandstrålen mindst 30 cm fra dækkene.

FAKTA OM PRODUKTET

Anvendelsesområde

Højtryksrenseren er udstyret med en kemibeholder til brug med rengøringsmidler beregnet til højtryksrensere.

Den er konstrueret til at bruges:

• med koldt vand ved en temperatur på 0 — 40 °C.
• til rengøring af køretøjer, både, landbrugsredskaber og maskiner, indkørsler, udenomsarealer m.m.
• med rent vand.
• i overensstemmelse med instruktionerne i denne brugsvejledning.

Forkert brug kan forårsage alvorlige personskader.

Højtryksrenseren må ikke bruges til andre formål end angivet ovenfor.

• Elværktøjet må benyttes til privat brug med anbefalet tilbehør og i overensstemmelse med anvisningerne i brugsanvisningen. Al anden brug betragtes som forkert.
• Elværktøjet må ikke ændres, åbnes eller repareres af uvedkommende.

Tekniske data

Dette er inkluderet: Justerbar sprøjtedyse, rensenål for kalk.

Spændingsområde og frekvens. 230 V\~/ 50 Hz

Effekt 2200 W

Sikring: 10 A

Tryk, maks. 150 bar

Arbejdstryk 110 bar

Vandgennemstrømning ..... 330 l/tim

Vandgennemstrømning, maks.. 450 l/tim

Indgående vandtryk ..... 6 bar

Indgående vandtemperatur, maks. 40 °C

Målt lydtryk (LPA): ..... 77 dB(A)

Usikkerhed K: 3,0 dB(A)

Garanteret lydeffekt (LWA): ... 93 dB(A)

Målt lydeffekt: (LWA): ..... 90 dB(A)

Vibrationer .... < 2,5 m/s ^2

Usikkerhed (K).... 1,5 m/s²

Vægt 8,6 kg

Aluminiumpumpe

Koblingstype: Biltema

Slange 6 m

Ledning 5 m

Støj og vibrationer

De angivne lyd- og vibrationsniveauer er emissionsværdier til sammenligning mellem maskiner og en foreløbig eksponeringsvurdering. Ved fastsættelse af passende sikkerhedsforanstaltninger skal der tages hensyn til alle faktorer, der påvirker den samlede eksponering. Det kan for eksempel være monteret tilbehør, arbejdstid, arbejdsopgave, arbejdsmiljø eller dårlig vedligeholdelse af maskinen.

! FORSIGTIG!

Risiko for høre- og vibrationsskader.

• Brug passende høreværn med hensyn til eksponeringen.
• Tag en pause fra arbejde ved følgende symptomer: kolde eller hvide fingre, følelsesløshed, snurren, reduceret kraft i hænderne, kramper, ømhed.

Emballagens indhold

Kontrollér, at følgende dele er med i pakken, inden emballagen bortskaffes:

Maskindele

1. Håndsving
2. Spulehåndtag
3. Ledningskrog
4. Tænd/sluk-knap
5. Spulerør
6. Hjul
7. Vandindtag
8. Spuledyse turbo
9. Indstillelig spuledyse
10. Udtrækkeligt håndtag

11. Dysenål

12. Højtryksslange, holder, spulehåndtag

a. Højtryksrenser
b. Ledningskrog
c. Holder, spulehåndtag
d. Holder, spulerør
e. Spulehåndtag
f. Forlængerrør
g. Turbodyse
h. Indstillelig sprøjtedyse
i. Beholder, rengøringsmiddel
j. Brugsanvisning
k. Lynkobling til tilslutning af vandslange

BRUG

ADVARSEL! Tag ledningen ud af stikkontakten, før du udfører vedligeholdelsesarbejde på maskinen. Brug kun originale reservedele. Før maskinen bruges, er det vigtigt at undersøge arbejdsområdet. Kontroller, at der ikke er noget, man kan snuble over, og at alle døre og vinduer er lukket.

ADVARSEL! Efterlad aldrig maskinen uden opsyn, mens motoren kører.

1. Monter ledningskrogen på højre side.
2. Monter holderen til spulehåndtaget på forsiden.
3. Monter holderen til spulerøret på forsiden.

4. Rul højtryksslangen helt ud med håndsvinget.

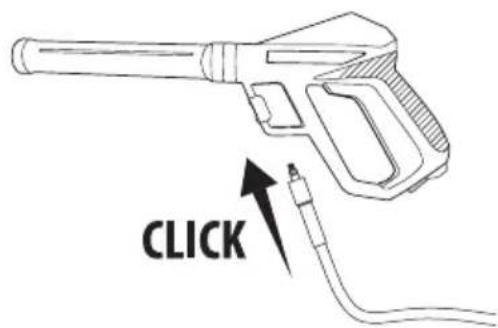

5. Tilslut højtryksslangen til lynkoblingen i spulehåndtaget. Slangen frigøres ved at trykke den forreste knap på spulehåndtaget ind.

1. Monter spulerøret på spulehåndtaget. Tryk spulerøret ind, og drej lansen med uret. Spulerøret frigøres ved at trykke det ind mod spulehåndtaget og dreje mod uret.

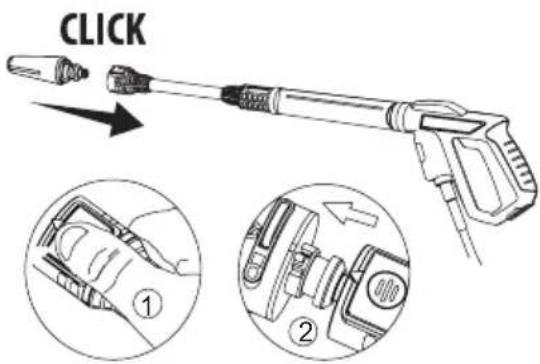

1. Tilslut den ønskede dyse til spulehåndtaget. Tryk knappen på spulerøret ind, og sæt dysen i, så den fremspringende del på dysens lynkobling passer ind i den fremspringende del på lynko-blingen i spulerøret. Dysen frigøres ved at trykke knappen på spulerøret ind.

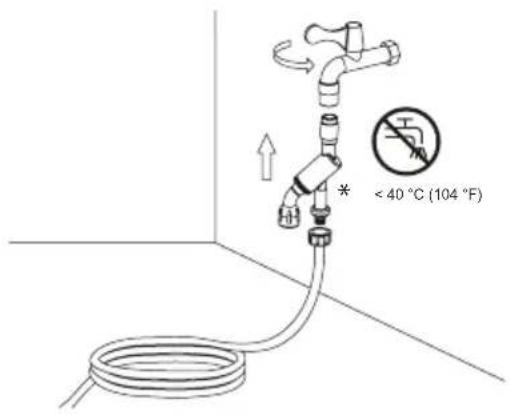

1. Tilslut vandslangen til en posteventil, og lad vandet løbe gennem slangen for at fjerne eventuel luft i den. Det skal gøres for at undgå luft i systemet. Vandtemperaturen må ikke overstige 40 °C.

1. Monter koblingen til vandtilslutning på højtryksrenseren (1).

1. Tilslut vandslange med lynkobling (medfølger ikke) til koblingen på højtryksrenseren (2).

2. Før du sætter ledningen i stikkontakten, skal du kontrollere, at der er slukket på højtryksrenserens TÆND/SLUK-knap, og sørge for, at dine hænder samt stikket er tørre. Slut ledningen til hovedaf-bryderen.

OBS! Vi anbefaler, at der bruges fejlstrømsafbryder.

Før brug

• Undersøg maskinen for eventuelle skader.
• Kontroller, at alle maskinens dele sidder korrekt.
• Kontroller, at vandslangen og højtryksslangen sidder tæt til.

Funktioner og indstillinger

Sæt dig ind i elværktøjets funktioner, og juster indstillingerne, så de passer til operatøren og arbejdet.

Start

1. Placer højtryksrenseren på et plant underlag. Stil dig i en stabil stilling.
2. Luk helt op for vandhanen.
3. Start højtryksrenseren ved at indstille TÆND/SLUK-knappen til position I.

1. Lås sikkerhedslåsefunktionen på sprøjtepistolen op ved at trykke nedad. Hold aftrækkeren inde, indtil vandgennemstrømningen er jævn. Slip derefter aftrækkeren.

1. Hold spulehåndtaget med begge hænder, så det er stabilt, og hold aftrækkeren inde for at bruge højtryksrenseren.

Slukning af højtryksrenseren

1. Slip aftrækkeren. Højtrykspumpen stopper øjeblikkeligt.
2. Indstil TÆND/SLUK-knappen til position 0.
3. Luk for vandhanen.
4. Tryk aftrækkeren ind, og hold den trykket ind, indtil der ikke er mere tryk.
5. Lås aftrækkeren ved at trykke på låseknappen.

Brug af højtryksrenseren

ADVARSEL! Sluk altid maskinen og luk trykket ud, når du skifter sprøjtedyse.

1. Hold håndtaget med begge hænder. Vær opmærksom på rekyl, när højtryksstrålen startes.
2. Lås sikkerhedslåsefunktionen op, og tryk aftræk- keren ind. Strålen sprøjter, så længe du holder aftrækkeren inde. Slip aftrækkeren for at stoppe sprøjtning.

Advarsel!

Juster ikke spulebredden, mens du spuler. Sluk for maskinen, når du efterlader den uden opsyn i længere tid.

Brug af beholderen til rengøringsmiddel

1. Kontroller, at maskinen er slukket.

1. Hæld rengøringsmiddel i flasken.

1. Tryk lynkoblingen på beholderen ind i spulehåndtaget, og drej med uret.

Beholderen frigøres ved at trykke den ind mod spulehåndtaget og dreje mod uret.

1. Du kan nu bruge højtryksrenseren med rengøringsmiddel.

VEDLIGEHOLDELSE

Rengøring

Hold alle greb, knapper og ventilationsåbninger fri for støv, olie og fedt. Brug ikke kraftige rengøringsmidler, der kan skade plastdele.

• Tør maskinen af med en hårdt opvredet klud, hver gang den har været brugt.
  • Rengør højtryksdysen.

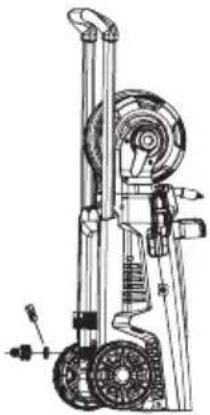

• Højtryksrenseren er udstyret med et filter ved vandindløbet for at beskytte pumpen. Det er vigtigt at holde dette filter rent, da vandgen-nemstrømningen ellers kan blive begrænset, og pumpen kan tage skade. Filteret renses ved at fjerne lynkoblingen og tage filtret ud.
• Skyl filtret rent.
• Sæt filtret og lynkoblingen på plads igen.

OBS!

Hvis dysen er tilstoppet, skal den rengøres.

Rengør ved at føre rensenålen ind i de tilstoppede huller.

• Elværktøjet må ikke åbnes, ændres eller repareres af uautoriserede personer.
• Tag stikket ud af stikkontakten før service og vedligeholdelse.
  • Brug kun originale reservedele.

Opbevaring

• Opbevar elværktøjet utilgængeligt for børn og uvedkommende i et rent og tørt lokale, hvor der er en temperatur på 5-35 °C.
• Udsæt ikke maskinen for frost. Der er altid en smule vand tilbage i maskinen, selvom den er blevet tömt. Selv den mindste smule vand, der fryser i maskinen, kan forårsage skade.
  • Bøj ikke højtryksslangen.
• Rul altid højtryksslangen ind ved at dreje håndsvinget mod uret.
• Hæng strømledningen på krogen på siden af maskinen.
• Hæng spulehåndtaget og spulerøret op på de relevante holdere på maskinen.

Fejlfinding

PROBLEM MULIG ÅRSAG L∅SNING
1. Maskinen virker ikke.	Kontroller, at der er strøm i stikkontakten.Kontroller, at TÆND/SLUK-knappen er tændt.Kontroller, om dysen, sprøjtepistolen eller slangen er tilstoppet. En anden del af maskinen er defekt, såsom TÆND/ SLUK-knappen eller motoren.	Fjern eventuel tilstopning.Hvis TÆND/SLUK-knappen, moto-ren eller en anden del af maskinen er defekt, skal du kontakte dit Biltema-varehus
2. Højtryksrense-ren arbejder i stød.	Elledningen er i stykkerDer er en løs elektrisk forbindelse inde i maskinen.TÆND/SLUK-knappen er defekt.Dyser er tilstoppet, hvilket medfører, at trykket falder, og så starter højtryks-renser kortvarigt for at opbygge trykket igen.	Kontakt dit Biltema-varehusRengør dysen med den medfølgende nål.
3. Der opbygges intet eller kun lavt tryk.	Kontroller, om der er luft i systemet.Kontroller pumpens indløbsrør for utætheder, at slangen ikke er tilstoppet, og at rørene ikke er bøjede.Kontroller indstillingen af sprøjtepistolen.	Udluft maskinen. Kør maskinen, uden at højtryksslangen er tilsluttet, indtil der kommer vand uden bobler. Sæt derefter højtryksslangen på igen.Kontakt dit Biltema-varehusFølg afsnittet "Brug" i manualen igen.
4. Der forekom-mer variationer i trykket.	Kontroller dysen.Kontroller trykket i indløbet.	Hvis det er tilstoppet, skal højtryksdy-sen rengøres med den medfølgende rensenål.
5. Maskinen lækker.	Tætningselementerne er defekte.Højtryksrenseren er opbevaret i temperaturer under frysepunktet, det resterende vand er frosset, så pumpen er revnet.	Kontakt dit Biltema-varehus

Affald

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afleveres på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).
