BRUKSANVISNING 17-912 Biltema

NO - Les gjennom hele bruksanvisningen og forstå innholdet før du bruker produktet. Ta vare på bruksanvisningen for fremtidig bruk.

Høytrykksspyler 2200 W

Painepesuri 2200 W

Denne samsvarserklæringen er utstedt på produsentens eneansvar/

Erklæringens gjenstand er i samsvar med de relevante deler av E∅S sitt harmoniseringsregelverk/

Alle operatører må lese denne bruksanvisningen grundig. Oppbevar bruksanvisningen tilgjengelig på et trygt sted. Med forbehold om at bilder og illustrasjoner kan avvike fra produktet.

Innholdsfortegnelse

SIKKERHET.....SIDE 10

FAKTA OM PRODUKTET .....SIDE 12

BRUK ......SIDE 13

VEDLIKEHOLD . . . . . . . . . . . SIDE 15

SIKKERHET

SYMBOL: FORKLARING
	Les bruksanvisningen.
	Bruk hørselvern.
	Bruk vernebriller.
	Maskinen er dobbeltisolert og trenger ikke jordet veggut-tak. Eventuell reparasjon av elektriske deler må utføres av kvalifisert reparatør.
	Må ikke kobles til trikkevann hvis kranen ikke har innebygd tilbakeslagsventil eller ekstern tilbakeslagsventil.
	Ikke rett strålen mot men-nesker, dyr, strømførende elektrisk utstyr eller mot selve maskinen.
	Garantert lydeffektnivå, bruk hørselvern.

Høytrykksslangen skal rulles opp mot klokken. Hvis du ruller den opp med klokken, kan det skade høytrykksslangen og høytrykksspyleren.

TERMINOLOGI
Generelt sikkerhetsforskrifter.	Grunnleggende sikkerhetskunnskap om elverktøy som alle operatører skal ha, selv om ikke alle punktene gjelder.
Spesielle sikkerhetsforskrifter	Verktøyspesifikke forskrifter.
ADVARSEL! Risiko	for dødsfall eller alvorlig personskade.
FORSIKTIG! Risiko	for mindre personskade.

Generelle sikkerhetsforskrifter for elektroverktøy

⚠ ADVARSEL! Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som leveres sammen med dette elverktøyet. Hvis disse instruksjonene ikke følges, er det risiko for elektrisk støt, brann eller alvorlig skade.

Sikkerhet på arbeidsplassen

e. Hold arbeidsplassen ryddig og godt opplyst.
Rotete eller mørke arbeidsplasser øker risikoen for ulykker.
f. Du må ikke bruke elverktøy i eksplosivt miljø, for eksempel i nærheten av brannfarlige væsker, gass eller støv. Elektroverktøy kan skape gnister som kan antenne støv og gass.
g. Barn og uvedkommende må ikke være i nærheten når du bruker elverktøy. Hvis du blir distrahert mens du arbeider, kan du miste kontrollen.

Elsikkerhet

a. Elverktøyets støpsel må passe i stikkontakten. Støpselet må ikke modifiseres. Jordet elverktøy skal ikke kobles til strømnett med adapter. Originale støpsler reduserer risikoen for elektrisk støt.
b. Unngå kroppskontakt med jordede overflater, som for eksempel rør, radiatorer, komfyrer og kjøleskap. Risikoen for elektrisk støt øker hvis kroppen din er jordet.
c. Elverktøyet må ikke utsettes for regn og fuktighet. Vann som kommer inn i elektroverktøyet, øker risikoen for elektrisk støt.

d. Vær forsiktig med strømledningen. Ikke bruk strømledningen til å bære eller trekke elektroverktøyet. Ikke trekk i strømledningen når du trekker ut støpselet, men hold isteden i støpselet. Hold strømledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadet eller sammenviklet kabel øker risikoen for elektrisk støt.
e. Når elverktøyet brukes utendørs, må du bruke skjøteledning som er beregnet til utendørsbruk. Skjøteledninger til utendørsbruk reduserer risiko- en for elektrisk støt.
f. Hvis du må bruke elverktøyet på et fuktig sted, må du bruke en jordfeilbryter. Jordfeilbryter reduserer risikoen for elektrisk støt.

Personlig sikkerhet

a. Vær oppmerksom på det du gjør og bruk sunn fornuft når du bruker elverktøyet. Ikke bruk elektroverktøy hvis du er trøtt eller påvirket av narkotika, alkohol eller medisiner. Hvis du ikke er oppmerksom, kan det føre til alvorlige personskader.
b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk verneutstyr som maske, sklisikre vernesko, hjelm og hørselvern, ved behov.
c. Hindre utilsiktet start. Påse at strømbryteren er slått av før du kobler elverktøyet til strøm og når du tar opp eller bærer verktøyet.
d. Ikke strekk deg for å kunne utføre en arbeids-operasjon. Ha godt fotfeste og god balanse. God balanse gir bedre kontroll over elektroverktøyet i uventede situasjoner.
e. Ikke ignorer sikkerhetsforskriftene selv om du er godt kjent med verktøyet. Én utilsiktet handling kan forår-sake alvorlige skader på brøkdelen av et sekund.

Bruk og vedlikehold av elverktøy

a. Elverktøyet må ikke overbelastes. Bruk riktig elektroverktøy for arbeidsoppgaven. Elektroverktøy gjør en bedre og sikrere jobb når de brukes i riktig tempo for den tiltenkte arbeidsoppgaven.
b. Ikke bruk elverktøyet hvis strømbryteren er defekt. Elverktøy som ikke kan slås av med strømbryteren, er farlig og må repareres.
c. Bryt strømmen til elverktøyet før du justerer, installerer og oppbevarer det. Dette sikkerhetstiltaket eliminerer risikoen for at elverktøyet startes ved et uhell.
d. Oppbevar elverktøyet utilgjengelig for barn. Ikke la personer uten riktig kunnskap bruke elverktøy-et. Elektroverktøy er farlig i hendene på uerfarne brukere.
e. Følg vedlikeholdsrådene. Kontroller at elektroverktøyet er i god stand, og at alle deler er hele og korrekt montert. Hvis elverktøyet er skadet, må det repareres før bruk. Mange ulykker skyldes elektroverktøy som ikke er vedlikehold på riktig måte.

f. Bruk elverktøy og tilbehør som beskrevet i bruksanvisningen og basert på arbeidsforholdene og arbeidsoppgaven. Hvis elektroverktøyet brukes til andre oppgaver enn det er ment for, kan det oppstå farlige situasjoner.
g. Hold håndtak og gripeflater tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater påvirker operatørens kontroll over elektroverktøyet hvis det oppstår uventede situasjoner.

Service

• Service på elverktøyet skal utføres av godkjent reparatør og med identiske reservedeler. Dette sikrer at det er trygt å bruke elektroverktøyet.

Spesielle sikkerhetsforskrifter

• Hold alltid i det isolerte håndtaket. Det beskytter mot elektrisk støt hvis verktøyet kapper sin egen eller annen strømførende ledning.
• Maskinen skal ikke kobles til vannrør med drikkevann.
• ADVARSEL! Høytrykksstråler kan være farlige hvis de misbrukes. Ikke rett vannstrålen mot mennesker, elektrisk utstyr eller høytrykkspyleren.
• ADVARSEL! Ikke bruk vannstrålen til å rengjøre sko eller klær på deg selv eller andre.
• Advarsel! Høytrykkspyleren skal ikke brukes av barn eller andre som ikke er kjent med bruksanvisningen.
• ADVARSEL! Høytrykksslanger, beslag og koblinger er viktige for at maskinens sikkerhet skal kunne garanteres. Bruk kun slanger, beslag og koblinger som anbefales av produsenten. For å kunne garantere maskinens sikkerhet må du bare bruke reservedeler som er godkjent av produsenten.
• ADVARSEL! Vannstrålens høye trykk kan føre til at deler spretter tilbake mot brukeren. Du må derfor alltid bruke verneutstyr når du bruker maskinen, for eksempel vernebriller og hørselvern.
• ADVARSEL! Det er fare for plutselige kast og vridninger mot jetstrålen når du bruker dysen. Stå stabilt og hold godt tak i dysen, slik at du ikke skader seg selv eller andre.
• ADVARSEL! Livsfare! Vær forsiktig når du rengjør dekkene på høytrykkspyleren, slik at de ikke blir skadet eller eksploderer. Det første tegnet på at dekket er skadet, er at det er misfarget. Skadet ventil eller dekk kan være livsfarlig. Hold alltid vannstrålen minst 30 cm fra dekket.

FAKTA OM PRODUKTET

Bruksområde

Høytrykkspyleren er utstyrt med en

kjemikaliebeholder for bruk av rengjøringsmidler for høytrykkspylere.

Den er konstruert for å brukes:

• med kaldt vann med temperatur på 0–40 °C.
• til rengjøringa v biler, båter, landbruksredskap og maskiner, innkjørsler, uteplasser med mer.
  • med rent vann.
• i samsvar med instruksjonene i denne bruksanvisningen.

Feil bruk kan forårsake alvorlig personskade.

Høytrykkspyleren må ikke brukes til andre formål enn de som er beskrevet her.

• Elverktøyet er beregnet for privat bruk, med anbefalt tilbehør, og i samsvar med instruksjonene i bruksanvisningen. All annen bruk anses som feil.
• Elverktøyet må ikke modifiseres, åpnes eller repareres av uvedkommende.

Tekniske data

Medfølger: Justerbar dyse, rengjøringsnål for kalk.

Trykk, maks. 150 bar

Arbeidstrykk 110 bar

Vannmengde 330 l/tim

Vannmengde, maks ..... 450 l/tim

Kapslingsgrad IPX5

Isolasjonsklasse .... Klasse II

Vanntrykk inn, maks. 6 bar

Vibrasjoner .... <2,5 m/s²

Oppgitte nivåer for lyd og vibrasjoner er utslippsverdier for sammenlikning mellom maskiner og innledende eksponeringsvurdering. Når du skal bestemme egnede sikkerhetstiltak, må du ta hensyn til alle faktorer som påvirker den totale eksponeringen. Det kan være for eksempel montert tilbehør, arbeidstid, arbeidsoppgave, arbeidsmiljø eller manglende vedlikehold av maskinen.

! FORSIKTIG!

Fare for hørsels- og vibrasjonsskader.

• Bruk egnet hørselvern med hensyn til ekspone- ringen.
• Ta en pause fra arbeidet ved følgende symptomer: kalde eller hvite fingre, nummenhet, prikking, redusert håndkraft, kramper, smerter.

Pakken inneholder

Kontroller at følgende deler medfølger før emballasjen lukkes:

Maskindeler

1. Sveiv
2. Spylehåndtak
3. Kabelkrok
4. Av/på-bryter
5. Spylerør
6. Hjul
7. Vanninntak
8. Munnstykke turbo
9. Munnstykke justerbart
10. Håndtak, uttrekkbart

11. Nål til munnstykke

12. Høytrykksslange Holder spylehåndtak

a. Høytrykksspyler
b. Kabelkrok
c. Holder, spylehåndtak
d. Holder, spylerør
e. Spylehåndtak
f. Forlengelsesrør
g. Turbomunnstykke
h. Justerbart munnstykke
i. Beholder rengjøringsmiddel
j. Bruksanvisning
k. Hurtigkobling til vannslangetilkobling

BRUK

ADVARSEL! Trekk ut ledningen før du gjennomfører vedlikehold av maskinen. Bruk originale deler. Før du bruker maskinen, må du kontrollere arbeidsområdet. Påse at det ikke er noe du kan snuble i, og at alle dører og vinduer er lukket.

ADVARSEL! Ikke la maskinen stå uten tilsyn mens den er i gang.

ADVARSEL! Kontroller at spenningen i omnettet er 230 V før tilkobling.

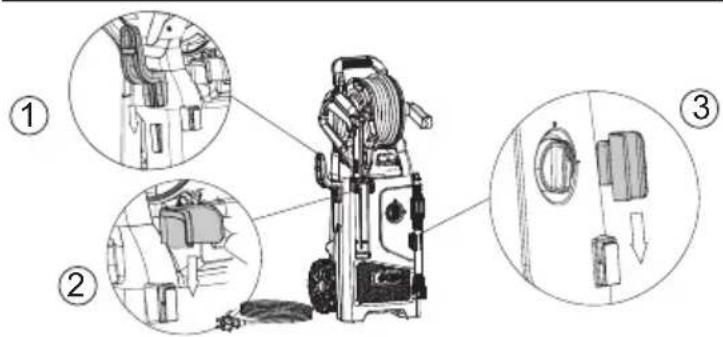

Montering

1. Monter kabelkroken på høyre side.
2. Monter holderen til spylehåndtaket på forsiden.
3. Monter holderen til spylerør på forsiden.

4. Sveiv høytrykksslangen helt ut.

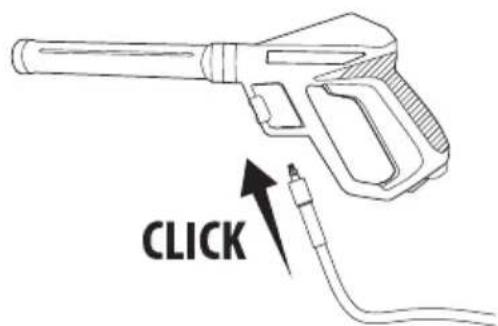

5. Koble høytrykksslangen til hurtigkoblingen på spylehåndtaket. Løsne slangen ved å trykke inn den fremre knappen på spylehåndtaket.

Skyv inn spyleslangen og vri lansen med klokken. Løsne spylerøret ved å skyve det inn mot spylehåndtaket og vri mot klokken.

1. Koble valgfritt munnstykke til spylehåndtaket. Trykk på knappen på spylerøret og sett inn munnstykket slik at sporet på hurtigfestet på munnstykket passer i sporet på hurtigkoblingen på spylerøret. Løsne munnstykket ved å trykke på knappen på spylerøret.

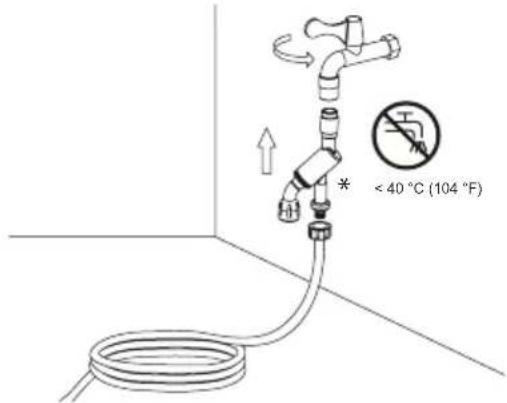

1. Koble vannslangen til vannutkasteren, la vannet strømme gjennom slangen for å fjerne eventuell luft. Dette for å unngå luft i systemet. Vanntemperaturen må ikke overstige 40 °C.

1. Monter koblingen til vanntilførselen på høytrykks-spyleren (1).

1. Koble til vannslangen med hurtigkobling (medfølger ikke) til koblingen på høytrykksspyleren (2).

2. Før du kobler støpselet til stikkontakten, må du påse at høytrykkspylerens PÅ/AV-knapp er satt til AV, samt at hendene dine og støpselet er tørre. Koble ledningen til hovedstrømbryteren.

OBS! Vi anbefaler at du bruker jordfeilbryter.

Før bruk

- Kontroller maskinen for eventuelle skader.

- Kontroller at alle maskinens deler sitter som de skal.

- Kontroller at vannslangen og høytrykksslangen sitter godt fast.

Funksjoner og innstillinger

Gjør deg kjent med elverktøyets funksjoner, og juster innstillingene, slik at de passer til operatøren og arbeidsoppgaven.

Starte

1. Plasser høytrykksspyleren på flatt underlag. Stå stabilt.

2. Åpne vannkranen helt.

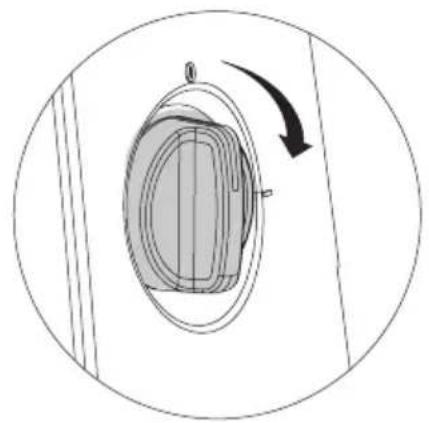

3. Start høytrykksspyleren ved å sette av/på-bryteren i posisjon I.

1. Lås opp sikkerhetssperren på spylepistolen ved å trykke nedover. Hold avtrekkeren inne til vannstrømmen er jevn. Slipp deretter avtrekkeren.

1. Hold spylehåndtaket godt fast med begge hender, og hold inne avtrekkeren for å bruke høytrykks-spyleren.

Slå av høytrykksspyleren

1. Slipp avtrekkeren. Høytrykkspumpen stopper umiddelbart.
2. Sett av/på-bryteren i posisjon 0.
3. Steng vannkranen.
4. Hold inne avtrekkeren til trykket er helt utlignet.
5. Trykk på läseknappen for å läse avtrekkeren.

Bruke høytrykksspyleren

ADVARSEL! Slå alltid av maskinen og slipp ut trykket før du bytter munnstykke.

1. Hold håndtaket med begge hender, og vær oppmerksom på rekylen når du starter høytrykksstrålen.
2. Lås opp sikkerhetslåsen, og trykk inn avtrekkeren. Strålen spruter så lenge du holder inne avtrekke- ren. Slipp avtrekkeren for å slutte å sprute.

ADVARSEL!

Bruk beholderen for rengjøringsmiddel

1. Sørg for at maskinen er slått av.

1. Hell rengjøringsmiddel i flasken.

1. Trykk inn hurtigkoblingen på beholderen i spylehåndtaket, og vri med klokken. Løsne beholderen ved å trykke den inn mot spylehåndtaket og vri mot klokken.
2. Nå kan du bruke høytrykksspyleren med rengjøringsmiddel.

VEDLIKEHOLD

Rengjøring

Hold alle brytere og ventilasjonshull rene for støv, olje og fett. Ikke bruk sterke rengjøringsmidler som kan skade plasten.

• Tørk av maskinen med en fuktig klut etter bruk.
  • Rengjør munnstykket.

- Høytrykksspyleren er utstyrt med et filter ved vanninntaket for å beskytte pumpen. Det er viktig at dette filteret holdes rent, slik at vanntilførselen ikke begrenses, noe som kan skade pumpen. For å rengjøre filteret fjerner du hurtigkoblingen og tar ut filteret.

• Skyll filteret.
• Monter filteret og hurtigkoblingen igjen.

OBS!

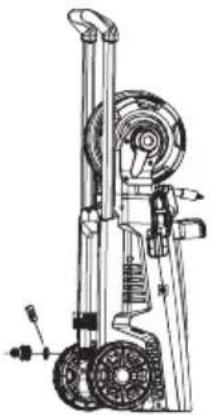

Hvis munnstykket blir tett, må det rengjøres. Rengjøringsnålen er plassert på baksiden av maskinen.

Rengjør ved å føre rengjøringsnålen inn i de tette hullene.

• Elverktøyet må ikke åpnes, modifiseres eller repareres av uautoriserte personer.
• Bryt strømmen før du utfører service og vedlikehold.
• Bruk identiske reservedeler.

Oppbevaring

• Oppbevar elverktøyet utilgjengelig for barn og uvedkommende på et rent og tørt sted med temperatur på 5–35 °C.
• Maskinen må ikke utsettes for frost. Det er alltid litt vann igjen i maskinen, selv om den er tömt. Hvis det fryser bare litt vann i maskinen, kan den bli skadet.
• Ikke bøy høytrykksslangen.
• Rull inn høytrykksslangen ved å sveive mot klokken.
• Heng strømledningen på kroken på siden av maskinen.
• Heng spylehåndtak og spylerør på de angitte holderne på maskinen.

Feilsøking

PROBLEM MULIG ÅRSAK L∅SNING
1. Maskinen fungerer ikke.	Kontroller at det er strøm i stikkontakten.Kontroller at PÅ/AV-knappen er satt til PÅ.Kontroller om dysen, høytrykkspistolen eller slangen er tett, eller om andre deler av maskinen er defekte, for eksempel PÅ/AV-knappen eller motoren.	Fjern eventuell blokkering.Hvis PÅ/AV-knappen, motoren eller andre deler av maskinen er defekte, må du kontakte ditt Biltema-varehus.
2. Høytrykk-spyleren går støtvis.	Strømkabelen er ødelagtDet er en løs elektrisk kobling i maskinen.PÅ/AV-knappen er defekt.Noe tetter dysen slik at trykket faller, og da starter høytrykkspyleren en kort periode for å bygge opp trykket igjen.	Kontakt ditt Biltema-varehusRengjør dysen med den medfølgende nålen.
3. Det bygges ikke opp trykk, eller kun lavt trykk.	Kontroller om det er luft i systemet.Kontroller pumpens inntaksrør for lek-kasjer, kontroller at slangen ikke er tett og at rørene ikke er bøyd.Kontroller innstillingen på høytrykkspistolen.	Ventiler maskinen. Kjør maskinen uten høytrykksslange tilkoblet til det kommer ut vann uten bobler. Monter deretter høytrykksslangen igjen.Kontakt ditt Biltema-varehusFølg «Bruk»-delen av bruksanvisningen igjen.
4. Det oppstår variasjoner i trykket.	Kontroller dysen.Kontroller trykket på inntaksvannet.	Hvis dysen er tett, må du rengjøre den ved hjelp av nålen som medfølger.
5. Maskinen lekker.	Tetningsdelene er defekte.Høytrykkspyleren har blitt oppbevart i kuldegrader, og vannet som var igjen i maskinen, har fryst, slik at pumpen har sprukket.	Kontakt ditt Biltema-varehus

Avfall

Elektriske og elektroniske produkter, inkludert alle typer batterier, skal leveres til gjenvinning. (I samsvar med direktiv 2012/19/EU og 2006/66/EF).

ALKUPERÄISTEN KÄYTTÖOHJEIDEN KÄÄNNÖS

PAINEPESURI 2200 W

JOHDANTO

ADVARSEL! Kontroller, at lysnettets ending er 230 V før tilslutning.

Montering

Rengøringsnålen sidder på maskinens bagside.
