BRUKSANVISNING HPC 71 Biltema

Denne bruksanvisningen inneholder viktig informasjon om bruk av maskinen og om sikkerhetsrisikoer forbundet med bruken. Alle operatører oppfordres til å lese bruksanvisningen før bruk og være spesielt oppmerksom på følgende advarsler:

OBS! Indikerer at feil framgangsmåte kan påvirke arbeidets effektivitet eller føre til fysisk og materiell skade.

ADVARSEL! Indikerer risiko for alvorlig ulykke.

Vi tar forbehold om at illustrasjoner og beskrivelser av enkelte detaljer kanskje ikke alltid stemmer helt overens med maskinen. Eksempel på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og brytere.

17-482 Høytrykksvasker HPC 71 har en kullbørstemotor og pumpe med automatisk start/stopp-funksjon. Den kan brukes sammen med Biltemas ekstra tilbehør som har samme tilkobling. Høytrykksvaskeren er konstruert for å brukes:

• med kaldt vann som har en temperatur mellom +5 °C og +50 °C
• ved rengjøring av biler, båter, redskaper og maskiner, innkjørsler, uteplasser m.m.
  • med rent vann.
• i samsvar med instruksjonene i denne bruksanvisningen. Feil bruk kan forårsake alvorlig personskade.

Høytrykksvaskeren er ikke konstruert for profesjonell bruk. Den må ikke brukes til å sprøyte vann på mennesker eller dyr eller til noe annet enn beskrevet formål.

4. GENERELLE SIKKERHETSFORSKRIFTER

Ved arbeid med maskiner bør punktene nedenfor alltid iakttas. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder der maskinen brukes.

4.1 Arbeidsområde

• Rydd jevnlig. Avfall og skrot på en arbeidsplass øker risikoen for ulykker, brann og eksplosjon.
• Arbeid ikke i mørke eller i dårlig belysning.
• Oppbevar eksplosive eller brannfarlige væsker og gasser utenfor arbeidsområdet.
• Hold barn og andre uvedkommende borte fra arbeidsområdet.
• Ha førstehjelpskrin og telefon tilgjengelig.

4.2 Personlig sikkerhet

• Les alltid bruksanvisningen før bruk.
• Vær spesielt oppmerksom på maskinens advarselsymboler.
• Bruk ikke maskinen dersom du er trett eller påvirket av alkohol, medisin eller andre medikamenter.
• Bruk verneutstyr så som vernebriller, hørselvern og beskyttende klær.
• Bruk ordentlige arbeidsklær og sklisikre sko.
• Bruk hårnett om du har langt hår, og bruk ikke smykker eller løstsittende klær som kan sette seg fast i maskinen.
• Ha hele tiden en god arbeidsstilling og god balanse.
• La aldri det at du er vant med maskinen føre til uforsiktighet.

4.3 Bruk og stell av maskiner

• Kontroller at alle beskyttelsesanordninger sitter på plass og virker som de skal.
• Kontroller at alle maskindeler, spesielt de bevegelige, er hele og sitter korrekt montert.

• Kontroller at alle knapper og brytere fungerer. Vær spesielt nøye med at strømbryteren virker, slik at du alltid kan slå av maskinen.

• Bruk ikke en defekt maskin. Lever den inn til et autorisert serviceverksted for reparasjon.

• Bruk kun tilbehør og reservedeler anbefalt av Biltema.
• Bruk maskinen kun på tiltenkt bruksområde. Arbeidet går alltid sikrere og raskere om maskinen brukes til det den er konstruert for.
• Overskrid ikke maskinens kapasitet.
• Grip alltid tak i maskinens håndtak når du bærer maskinen. Hold ikke fingeren på strømbryteren.
• Hindre utilsiktet start ved å bryte strømmen eller ta hetten av tennpluggen før service og reparasjon eller når maskinen ikke er i bruk.
• Fjern alltid nøkler, verktøy og andre løse deler fra maskinen før start.
• Gå aldri fra en maskin ubevoktet när motoren er i gang.
• Rengjør maskinen etter bruk og foreta jevnlig service.
• Oppbevar maskinen på et tört og beskyttet sted, utilgjengelig for barn.

4.4 Elsikkerhet

• Eksponer ikke elektriske maskiner for regn eller fukt dersom de ikke har en beskyttelsesgrad som tillater dette.
• Behandle kabler forsiktig, og beskytt dem mot varme, olje og skarpe kanter.
• Eventuell skjøtekabel skal ikke være rullet opp på en kabeltrommel; hele kabelen må være rullet ut.
• Bruk kun korrekt dimensjonerte skjøte-kabler med tanke på lengde og kabeltverr-snitt i forhold til uttatt strømstyrke.
• Utendørs skal det kun brukes skjøtekabler som er godkjent for utendørs bruk.
• Unngå kontakt med jordede flater, for eksempel rør, radiatorer og kjøleanlegg når du arbeider med maskinen. Risikoen for elektrisk støt øker når du er jordet.
• Eventuelle reparasjoner og kabelskifte skal kun utføres av autorisert elektriker.

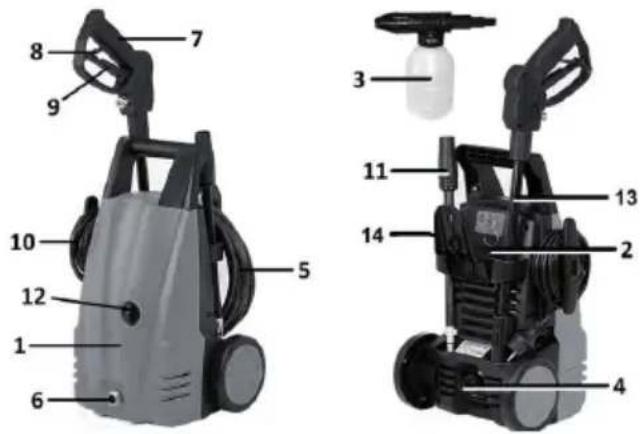

5. OVERSIKTSBILDE

1. Høytrykksvasker
2. Rensenål
3. Kjemikaliesprøyte
4. Innløp, vann
5. Høytrykksslange
6. Utløp, vann
7. Pistolhåndtak
8. Låsing, pistolhåndtak
9. Avtrekker
10. Kabel
11. Spylemunnstykke, stillbart
12. Strømbryter ON/OFF (på/av)
13. Forlengerrør

6. MONTERING

ADVARSEL! Strømbryteren skal være i posisjon OFF, og kabelen må ikke være koblet til strømuttaket ved montering.

a. Pakk opp høytrykksvaskeren, og kontroller at den ikke har blitt skadet under transporten.
b. Trykk deretter munnstykkeholderen (14) ned i dens feste.
c. Skru høytrykksslangen (5) fast på å høytrykksvaskerens utløp (6).
d. Monter pistolhåndtaket (7) på høytrykks- slangen (5).

OBS! Høytrykksslangen må være helt utrul- let ved bruk.

e. Monter forlengerrøret (13) på pistolhåndtaket (7) ved å trykke det til bunns og deretter vri.
f. Monter spylemunnstykket (11) på forlengerrøret (13).
g. Skru medfølgende vannkobling fast på innløpet (4). Stram den så pass hardt at det ikke lekker ut noe vann när høytrykksvaskeren brukes.
h. Plasser rensenålen (2) i rommet for denne på holderen (14).

7. SPESIELLE

SIKKERHETSFORSKRIFTER

Høytrykksvaskeren kan ved feil bruk forårsake fysisk og materiell skade. Oppbevar den alltid på et sikkert sted utilgjengelig for barn. Barn må under ingen omstendigheter leke med høytrykksvaskeren.

7.1 Spesielle risikoer

Risiko for kraftig vannstråle og sprut

• Ha på beskyttende klær og vernebriller slik at ikke vann, grus eller smuss kan skade deg om det skulle treffe deg.
• Kjæledyr eller personer uten verneutstyr må ikke befinne seg i arbeidsområdet.

Risiko for elektrisk støt

• Berør ikke støpsel eller stikkontakt med våte hender.
• Spyl aldri vann på maskinen eller annen elektrisk armatur.
• Ved bruk av skjøtekabel skal elkontaktene være beskyttet mot sprut.

Risiko for hørselskade

- Bruk hørselvern.

7.2 Advarselsymboler på maskinen

Rett aldri munnstykket og spyl ikke vann mot deg selv, andre mennesker, dyr, elektrisk utstyr eller ømtålige materialer. Hold uvedkommende på minst 15 meters avstand når høytrykksvaskeren er i bruk. Trekk alltid støpselet ut av stikkontakten ved reparasjon og service. Bruk vernebriller, hørselvern og beskyttende klær.

ADVARSEL!

Lydnivået overstiger 85 dB(A), bruk hørselvern.

Dobbeltisolering

Maskinen er dobbeltisolert, og trenger derfor ikke jordes. Eventuell reparasjon skal kun utføres av autorisert personale.

7.3 Sikkerhetsanordninger

Start - Vri strømbryteren til posisjon ON Stopp - Vri strømbryteren til posisjon OFF

Automatisk stoppfunksjon

Når pumpehuset har oppnådd fullt vanntrykk, slås motoren automatisk av ved hjelp av en mikrobryter.

For å begynne spyling, trykk avtrekkeren (9) helt inn. For å avslutte spyling, slipp avtrekkeren (9) helt.

8. HÅNDTERING

8.1 Spylemunnstykkets (11) funksjon

Vannstrålens hardhet og spredning kan justeres med munnstykket. En hard og smal stråle er effektiv på inngrodd smuss, men kan skade følsomme flater og bør brukes med forsiktighet. Ofte er det enklest og sikrest å holde munnstykket nærmere flaten som vaskes, i stedet for å øke vannstrålens hardhet. Hold ikke vannstrålen rettet mot samme punkt i lengre

tid og ikke nærmere enn 30 cm fra gjenstanden som rengjøres.

Munnstykket kan justeres fra en konsentrert stråle til en flat stråle med en spredning på 60°.

OBS! Slipp alltid avtrekkeren på pistolhåndtaket før justering av vannstrålens spredning, ellers kan O-ringene i munnstykket skades.

8.2 Tiltak før bruk

a. Kontroller at:

• elkabel og høytrykksslange er hele.
• eventuelle vinduer og ventiler på vaskeflaten er lukket.
• flaten som skal vaskes, tåler høytrykksvasker. Enkelte flater, materialer og overflatebehandlinger kan skades om de treffes av en vannstråle med høyt trykk.
• vannmengden er tilstrekkelig. Bruk en vevforsterket slange med en dimensjon på minst 12 ".

b. Plasser høytrykksvaskeren på en plan flate slik at den ikke kan velte. Dersom den velter, kan den skades.
c. Koble vannslangen (kaldtvann) til innløpet (4), og sett på vannet med full mengde.
d. Monter egnet munnstykke eller tilbehør. Trykk inn avtrekkeren i pistolhåndtaket, og kontroller at det kommer vann ut av munnstykket (11). Slipp avtrekkeren.
e. Koble støpselet (10) til et strømuttak med jordfeilbryter som bryter strømmen dersom en krypestrøm overskrider 30 mA i 30 ms.

ADVARSEL! Dersom høytrykksslangen skulle bli skadet, skal den skiftes ut med en høytrykksslange godkjent av produsent. Den må ikke repareres.

8.3 Vasking

ADVARSEL! Vær forberedt på rekylen i pistolhåndtaket (7) når du begynner å spyle.

a. Vri strømbryteren (12) til posisjon ON.
b. Juster spylemunnstykket (11) slik at du begynner med stor spredning på vannstrålen, noe som gir både mindre rekyl og bedre kontroll.
c. Hold pistolhåndtaket (7) med begge hender, og rett spylemunnstykket (11) mot bakken et stykke fra deg.
d. Trykk inn pistolhåndtakets avtrekker (9). Kontroller at du har passe spredning på vannstrålen. Slipp avtrekkeren (9). Bruk en konsentrert stråle på hardt tilsmusset flate og mer spredning på lett tilsmusset flate.
e. Rett spylemunnstykket (11) ca. en meter fra gjenstanden som skal rengjøres, med en vinkel på 45°. Trykk inn avtrekkeren (9), og juster sprøytevinkel og avstand til gjenstanden slik at optimal rengjøring oppnås uten at rengjøringsflaten skades.

OBS!

• Hold aldri spylemunnstykket (11) nærmere enn 30 cm fra gjenstanden som skal rengjøres.
• Vær forsiktig ved håndteringen av spylemunnstykket (11) slik at det ikke kommer smuss inn i røret. Dette kan forårsake driftsforstyrrelser.
• Sett alltid på vanntilførselen før du starter maskinen. Dersom du kjører maskinen tørr, skades pumpen.
• Slipp alltid avtrekkeren (9) ved justering av vannstrålen.
• Ved lengre tids arbeid blir motoren varm; ta da en pause, og la motoren avkjøles en stund med jevne mellomrom.

8.4 Etter bruk

a. Slå av motoren.
b. Trekk støpselet (10) ut av stikkontakten.
c. Steng av vanntilførselen.
d. Fjern vannslangen fra vaskeren.
e. Trykk inn avtrekkeren (9) på pistolhåndtaket (7), og hold den inntrykt i noen sekunder for å fjerne trykket fra systemet.
f. Rengjør maskinen med en ren og tørr klut. Vær nøye med å holde høytrykksslange (5), pistolhåndtak (7), spylemunnstykke (11) og kjemikaliesprøyte (3) rene for smuss

ADVARSEL! Koble aldri slanger eller tilbehør fra maskinen når det er trykk i systemet.

OBS!

• Slå alltid av motoren før vanntilførselen stenges av, ellers kan høytrykksvaskeren skades.
• Håndter spylemunnstykke (11) og forlengerrør (13) forsiktig slik at det ikke kommer smuss inn i rørene. Detta kan medføre driftsforstyrrelser.

8.5 Vaske med kjemikalier/ rengjøringsmidler

Påfør kjemikalieblandingen på en tørr flate, slik at kjemikaliene i blandingen kommer i kontakt med flaten og kan løse opp smusset. Bruk egnet middel beregnet for høytrykksvasker, eksempelvis Biltemas høytrykkssjampo.

a. Bland kjemikaliene med vann i samsvar med produsentens anvisninger.
b. Løsne overdelen/lokket på kjemikaliesprøyten, og fyll deretter blandingen i kjemikaliesprøy-tens beholder. Skru på igjen overdelen/lokket.

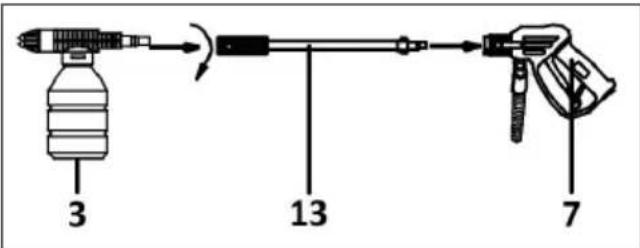

c. Fjern spylemunnstykket (11) fra forlengerrøret (13), og monter i stedet kjemikaliesprøyten (3) på forlengerrøret (13).
d. Påfør blandingen jevnt over flaten som skal rengjøres. Ved vertikale flater, begynn nedenfra og sprøyt oppover.
e. La kjemikaliene i middelet virke i noen minutter. Bruk eventuelt en børste, og skrubb hardt tilsmussede flater. La aldri middelet tørke inn.
f. Fjern kjemikaliesprøyten (3) fra forlengerrøret (13), og monter spylemunnstykket (11) på plass igjen. Spyl av flaten med rent vann.
g. Skyll kjemikaliesprøytens beholder og munnstykke med rent vann etter avsluttet bruk.

ADVARSEL! Bruk kun kjemikalier som er tilpasset for bruk sammen med høytrykksvasker. Bruk ikke lettantennelige, giftige eller etsende kjemikalier.

8.6 Vasketips

• Bil, båt og campingvogn: Påfør først Biltemas høytrykkssjampo nedenfra og opp med kjemikaliesprøyten (3). La sjampoen virke i noen minutter, og spyl deretter av skummet med en bred vannstråle.
• Felger: Påfør Biltemas felgrens med sprayflasken, la middelet virke i noen minutter og spyl deretter av med bred vannstråle. Om spylemunnstykket (11) holdes for nær, eller om det brukes konsentrert vannstråle, kan det høye vanntrykket skade dekket.
• Hagemaskiner: Spyl først av grov smuss, påfør deretter rengjøringsmiddelet med kjemikaliesprøyten (3). Spyl av med rent vann.
• Belegningsstein og betonggulv: Bruk egnet rengjøringsmiddel, og spyl deretter rent med spylemunnstykket (11) med en bred vannstråle.
• Takrenner: Bruk spylemunnstykket med bred stråle, og spyl mot nedløpsrøret. Vær nøye med at du ikke spyler under taket.
• Murverk, tre: Juster avstanden (trykket) etter flatens kvalitet.

9. TRANSPORT OG OPPBEVARING

Fjern høytrykksslange (5), pistolhåndtak (7) og spylemunnstykke (11) fra høytrykksvaskeren. Rengjør og oppbevar på et sikkert og tørt sted, utilgjengelig for barn. Oppbevar høytrykksvaskeren i et rent og tørt rom med en temperatur som overstiger +5 °C.

OBS! Om høytrykksvaskeren utsettes for frost, kan pumpehuset eller dets pakninger skades.

• Trekk støpselet (10) ut av stikkontakten før service og reparasjon.
• Endre ikke fabrikkinnstillinger, og bryt ingen plomberinger.

10.1 Serviceinstruksjoner

Høytrykksvaskeren er produsert for å ha mini-malt vedlikehold. Smør O-ringene i koblingene jevnlig.

Rengjøring av munnstykke

a. Kontroller at vannet er avstengt, og at støpselet (10) er koblet fra stikkontakten.
b. Hold avtrekkeren (9) inntrykt i noen sekunder, og fjern deretter spylemunnstykket (11) fra forlengerrøret (13).
c. Vri på munnstykket (11) til posisjon for konsentrert stråle slik at bladene er så langt fra hverandre som mulig.
d. Før medfølgende renseverktøy (2) inn i dysens hull, og før dette fram og tilbake til smusset er fjernet fra hullet i dysen.
e. Spyl vann på dysen bakfra (i pilens retning) i 45 sekunder slik at smuss fjernes fra innsiden av røret. Ellers setter smusset seg fast i dysen når høytrykksvaskeren brukes neste gang.

10.2 Feilsøking

PROBLEM ÅRSAK OG TILTAK
Ujevn vannstråle eller pulserende trykk.	a. Tilsmusset spylemunnstykke (11). Slå av høytrykksvaskeren, og rengjør spylemunnstykket (11) og dets dyse.
Motoren starter ikke eller stanser plutselig.	a. Kontroller strømnettets sikring.b. Kontroller at det ikke lekker vann.c. Overopphetingsvernet kan ha løst ut. La høytrykksvaskerens motor avkjøles i 5 minutter.d. Skjøtekabelen er for lang i forhold til kabeltverrsnittet, eller den er ikke rullet helt ut.
Svakt trykk. a. Pumpen suger luft. Kontroller at	vanninnløpets kobling og slange er tette.b. Kontroller at vannkranen er helt åpen, og at vannmengden er tilstrekkelig.c. Filter, ventiler eller slanger trenger rengjøring.d. Dysen i munnstykket er defekt.e. Ikke original dyse eller spylemunnstykke.
Motoren starter og stanser av seg selv.	a. Vannlekkasje; lokaliser lekkasjen og utbedre den. Kontroller spesielt innløpstilkoblingen (4).
Vann lekker fra chassiset.	a. Kontroller først innløpstilkoblingen (4).b. Lever maskinen inn til autorisert verksted.

11. EE-AVFALL

Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2012/19/EU og 2006/66/EC)
