KÄYTTÖOHJE GT 501 Biltema

Tässä ohjekirjassa annetaan tärkeää tie- toa koneen käytöstä ja siihen liittyvistä turvallisuusriskeistä ym. Kaikkia käyttäjiä kehotetaan lukemaan ohjekirja ennen tuotteen käyttämistä ja kiinnittämään erityistä huomiota seuraaviin varoituksiin:

VAROITUS! Vakavan onnettomuuden vaara. HUOMIO! Lievän henkilö- tai laitevahingon vaara.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla kaapelien värit tai muoto sekä painikkeiden ja säätimien sijainnit.

Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana.

2. TEKNISET TIEDOT

Tuotenro: .....17-575
Malli: GT 501
Jännite/taajuus: .....230 V \~50 Hz
Teho: 500 W
Kierrosnopeus kuormittamattomana:10 000 r/min
Leikkuuleveys: ....30 cm
Siima: ∅ 1,4 mm
Eristysluokka: ....Luokka II
Suojausluokka:....IP20
Äänenpainetason (L PA ) mittausmenetelmä: EN 3744:11094
Mitattu äänenpaine, LPA : .....74,0 dB (A)
Epävarmuus K, L PA : .....1,90 dB (A)
Taattu äänenpaine, L PA : .....76 dB (A)
Äänitehotason mittausmenetelmä, L WA : EN 3744:11094
Mitattu äänitehotaso, LWA: . . . .94,1 dB (A)
Epävarmuus K, L WA : .....1,90 dB (A)
Taattu äänitehotaso, L _WA : .....96 dB (A)
Tärinätason mittausmenetelmä:EN 786
Kahvojen tärinä: .....15,213 m/s ²
Yläkahvojen tärinä: .....12,027 m/s²
Epätarkkuus K:....1,5 m/s ²
Mitat: 115 x 34 x 39 cm
Paino: .....2,8 kg.

3. KÄYTTÖKOHTEET

17-575 Ruohotrimmeri GT 501

• on tarkoitettu vain ruohon leikkaami-seen nurmikon reunoista sekä puiden ja pensaiden ympäriltä siiman avulla tämän käyttöohjeen mukaisesti.
• ruohotrimmeriin ei saa tehdä muutoksia, eikä sitä saa käyttää muihin tarkoituksiin.
• sitä ei ole tarkoitettu kaupalliseen tai jatkuvaan käyttöön.

4. YLEISET TURVALLISUUSOHJEET

Laitetta käytettäessä on otettava huomioon seuraavat seikat. Käytä laitetta varovaisesti. Ota huomioon lähistöllä olevien henkilöiden turvallisuus. Varo aiheuttamasta omaisuusvahinkoja.

4.1 Työskentelyalue

• Älä työskentele pimeällä tai huonossa valaistuksessa.
• Säilytä räjähtäviä tai syttyviä nesteitä ja kaasuja työskentelyalueen ulkopuolella.
• Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta.

4.2 Henkilöturvallisuus

• Lue käyttöohje aina ennen tuotteen käyttämistä.
• Kiinnitä huomiota erityisesti laitteen varoi-tussymboleihin.
• Älä käytä laitetta, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuk- sen alainen.
• Käytä aina kuulosuojaimia ja suojalaseja.
• Käytä kunnollisia työvaatteita ja turvajalkineita.
• Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Älä käytä koruja tai löysiä vaatteita. Ne voivat tarttua liikkuviiin osiin.
• Työskentele aina oikeassa asennossa. Säilytä hyvä tasapaino.
• Älä aliarvioi tämän laitteen käyttämiseen liittyviä vaaroja siksi, että olet tottunut käyttämään sitä.

4.3 Laitteiden käyttäminen ja hoitaminen

• Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat oikein.
• Tarkista, että laitteen kaikki osat, varsinkin liikkuvat, ovat ehjät ja kunnolla paikallaan.

• Tarkista, että kaikki painikkeet ja säätimet toimivat. Varmista erityisesti, että virtakatkaisin toimii, jotta voit katkaista laitteesta virran.

• Älä käytä viallista laitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi.

• Käytä vain suositeltuja varaosia ja tarvikkeita.
• Laitetta saa käyttää ainoastaan sen käyttö-tarkoitukseen. Työ sujuu aina nopeammin ja turvallisemmin, kun laitetta käytetään vain sen käyttötarkoitukseen.
• Älä ylitä laitteen suurinta kapasiteettia.
• Kanna laitetta aina sen kädensijasta. Älä pidä sormea virtakatkaisimen päällä.
• Estä laitteen käynnistyminen vahingossa irrottamalla pistoke pistorasiasta.
• Älä koskaan jätä laitetta ilman valvontaa sen moottorin käydessä tai kun pistoke on pistorasiassa.
• EN 786:n mukaisesti lapset eivät saa käyttää ruohotrimmeriä.
• Älä anna lasten leikkiä ruohotrimmerillä.

4.4 Sähköturvallisuus

• Käytä korkeintaan 30 mA:n vikavirtasuojakytkintä. Se vähentää sähköiskun vaaraa.
• Älä altista sähkökäyttöisiä laitteita sateelle tai kosteudelle, jos niitä ei ole eristetty kosteudelta.
• Käsittele virtajohtoja varovaisesti. Suojaa ne teräviltä reunoilta, kuumuudelta ja öljyltä.
• Jos käytät jatkojohtoa, se ei saa olla kelalla. Vedä koko jatkojohto ulos johtokelasta.
• Käytä vain laitteelle mitoitettuja jatkojohtoja, joiden johtimien poikkipinta-ala on riittävän suuri ja joiden pituus on oikea.
• Käytä ulkona vain ulkokäyttöön hyväksyttyä jatkojohtoa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin ja kylmälaitteisiin, kun käytät laitetta. Sähköiskun vaara lisääntyy, kun olet maadoitettu.
• Vain valtuutettu asentaja saa tehdä korjaustyöt ja vaihtaa johdon.

5. YLEISKUVA

1. Kahva
2. ON/OFF-virtakatkaisin
3. Virtakytkimen turvaeste
4. Johdonpidin
5. Tukikahva
6. Tukikahvan lukituspainike
7. Teleskooppiputki
8. Teleskooppiputken lukitus
9. Trimmauspään lukituspoljin
10. Roiskesuoja
11. Trimmeripää
12. Syöttöpainike
13. Välirulla
14. Siimankatkaisuterä
15. Sähköliitäntä

6. ASENNUS

Poista ruohotrimmeri pakkauksestaan. Tar-kista, että se ei ole vaurioitunut kuljetuksen aikana. Älä hävitä pakkausta ennen kuin laite on koottu kokonaan. Jos jokin sen osa puuttuu, se löytyy todennäköisesti pakkauksesta. Lue koko käyttöohje ennen asennuksen aloittamista.

a. Paina lukituspainike (6) alas, pujota tuki- kahvan(5) kiinnityslenkit lukituspainikkeen (6) yli ja vapauta lukituspainike. Tukikahvan voi asettaa useaan asentoon. Paina lukitus- painiketta (6) ja valitse omaan työasentoosi sopivin.
b. Kiinnitä roiskesuoja (10) kahdella ruuvilla (21). Älä kiristä liikaa. Kiinnitä välirulla kah-della ruuvilla etureunaan. Kiristä neljä ruuvia sopivan kireiksi niin, että roiskesuoja on kunnolla kiinni mutta kiinnikkeen materiaali ei rikkoudu.

7. ERITYISET TURVALLISUUSOHJEET

7.1 Symbolit

Laitteessa on seuraavat symbolit.

Lue käyttöohjeet kokonaan ennen laitteen käyttöä.

Varoitus! Yleinen vaara. Ole tietoinen vaaroista käyttäessäsi ruohotrimmeriä.

Käytä suojalaseja ja kuulosuojaimia!

Irrota aina pistoke pistorasiasta ennen laitteen korjaamista, puhdistusta tai kun ruohotrimmeri jää ilman valvontaa.

Ruohotrimmeriä ei saa käyttää sateella eikä altistaa märälle.

Pidä eläimet ja sivulliset turvallisen etäisyyden päässä työskentelyalueesta. Muista, että riskialue on 360°.

Varoitus! Äänitaso ylittää 85 dB(A), joten käytä kuulosuojaimia.

Laite on kaksoiseristetty, joten sitä ei tarvitse yhdistää maadoitettuun pistorasiaan. Mahdolliset sähköisten osien korjaukset on teetettävä valtuutetussa huoltokorjaamossa.

7.2 Vaarat käytettäessä ruohotrimmeriä

Sähköiskun vaara

• Älä koskaan leikkaa märkää ruohoa.
• Älä huuhtele tai pyyhi laitetta vedellä.
• Pidä jatkojohto ja etenkin sen kontaktit kuivina.

Leikkautumisvaara

• Pitele laitetta aina molemmin käsin.
• Suojuksessa on terä, joka katkaisee trimmerin siiman automaattisesti, jos se on liian pitkä.
• Älä koske pyörivään trimmauspäähän.
• Käytä työkäsineitä.

Lentävien esineiden aiheuttama vaara

• Käytä suojalaseja, suojavaatetusta ja turvajalkineita.
• Pidä asiattomat henkilöt ja eläimet vähintään 5 metrin päässä työskentelyalueelta.
• Poista kivet, vieraat esineet ja roskat työskentelyalueelta ennen ruohon trimmaamista.

Liikkuvien osien aiheuttama vaara

• Älä koske trimmerin pyörivään päähän.
  • Tärinävaara
• Jos verenkierto-ongelmista kärsivä henkilö altistuu tärinälle usein, voi aiheutua hermosto- tai verisuonivaurioita. Voit vähentää tärinälle altistumista käyttämällä lämpimiä tukevia työskentelykäsineitä, lyhentämällä työaikaa ja pitämällä useita pitkiä taukoja. Jos sormesi turpoavat tai muuttuvat tunnottomiksi tai tunnet itsesi huonovointiseksi, mene lääkärin vastaanotolle.

7.3 Suojalaitteet

Laitteessa on suojalaitteita. Laitetta ei saa käyttää, jos ne puuttuvat tai ovat rikki.

Virtakatkaisin (2)

Virtakatkaisimen toiminnot:

• Käynnistäminen: paina lukituspainike (3) ja virtakatkaisin (2) sisään.
• Pysäyttäminen: vapauta virtakatkaisin. Trimmerin pää pyörii vielä 5 sekunnin ajan.

Roiskesuoja (10)

Estää roiskumista ja vähentää lentävien esineiden aiheuttamaa vaaraa.

8. KÄYTTÄMINEN

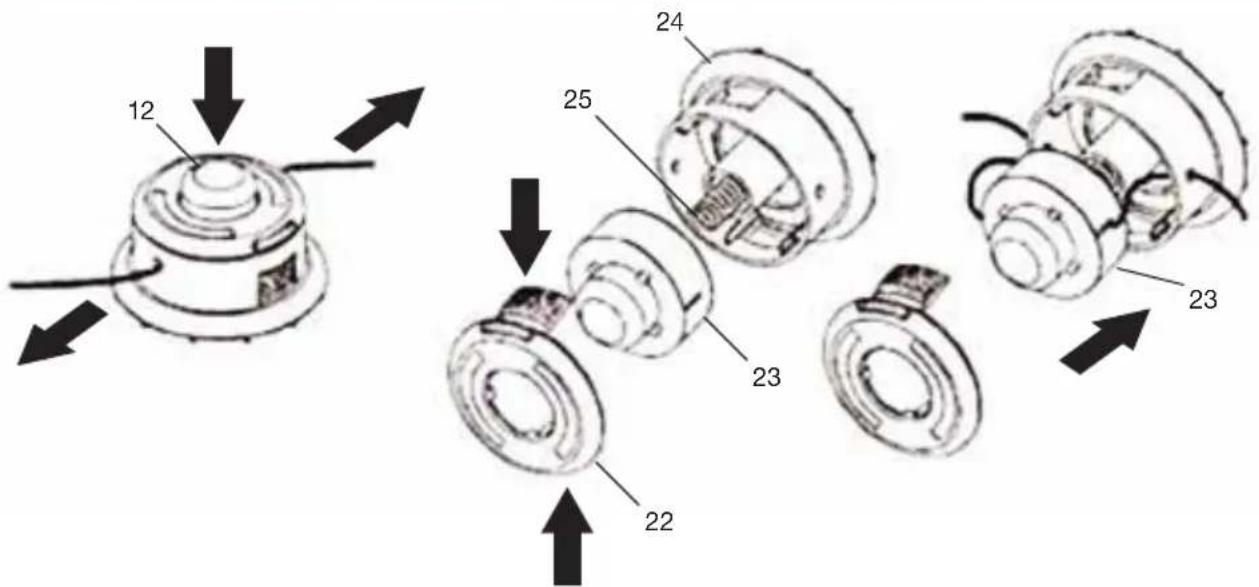

8.1 Siimakelan vaihtaminen ja siiman syöttäminen eteenpäin

a. Irrota pistoke (15) pistorasiasta.
b. Käännä ruohotrimmeri ylösalaisin. Paina suojuksen (22) lukituksia ja vedä kupu (22) ulos.
c. Nosta siimakela (23) ja jousi (25) varovasti ylös.
d. Puhdista kiinnike pehmeällä kuivalla harjalla.
e. Pujota siiman pää trimmerin pään aukon läpi. Kiinnitä jousi ja uusi kela paikoilleen. Paina kupua sisäänpäin, kunnes se lukittuu napsahtaen.

f. Syötä siimaa painamalla syöttöpainiketta (12). Kun ruohotrimmeri käynnistetään,

roiskesuojan terä (10) leikkaa siiman oikean mittaiseksi.

HUOMIO! Leikatessasi ruohoa voit syöttää siimaa painamalla syöttöpainiketta (12) maata vasten. Roiskesuojan terä leikkaa siiman oikean mittaiseksi.

8.2 Teleskooppiputken säätäminen

Teleskooppiputken pituutta voi säätää. Irrota ensin lukitus (8) tarttumalla vasemmalla kädellä lukituksen yläosaan ja oikealla kädellä alao-saan. Kierrä sitten alaosaa 1/2 kierrosta vasta-päivään. Kierrä kahvaa (1) 1/2 kierrosta. Paina sisään tai vedä ulospäin trimmerin teleskooppikahvaa, kunnes se on sopivan mittainen. Kierrä kahvaa takaisin 1/2 kierrosta. Lukitse teleskooppikahva kiertämällä lukituksen (8) alaosaa myötäpäivään.

8.3 Toimenpiteet ennen käynnistämistä

a. Tarkasta alue. Poista kivet, lasi, oksat ja muut esineet, jotka ruohotrimmeri voi singota ilmaan tai jotka voivat tarttua trimmaussiimaan.

b. Tarkista, että jatkojohdon pistoketta ei ole yhdistetty sähköpistorasiaan.

c. Tarkista, että ruohotrimmeri ja sen turvalaitteet ovat ehjiä ja että turvalaitteet ovat paikoillaan.

d. Tarkista, että siimaa on vedetty ulos.

e. Poista siimaterän (14) suojus varovasti.

f. Säädä teleskooppiputken pituus.

g. Voit säätää trimmerin toimintakulmaa astumalla lukituspolkimen (9) päälle ja kääntämällä trimmauspään työskentelyn vaatimaan kulmaan.

h. Tee jatkojohtoon silmukka, vedä se kahvan aukkoon (1) saakka ja kiinnitä se johdonpi-timeen (4). Liitä ruohotrimmerin pistoke (15) jatkojohtoon.

i. Yhdistä jatkojohdon pistoke sähköpistorasiaan.

j. Tartu kädensijaan (1) ja tukikahvaan (5), paina turvasalpa (3) sisään ja käynnistä trimmeri virtakatkaisimella (3).

k. Odota, kunnes trimmauspää on saavuttanut täyden nopeutensa. Paina trimmauspäätä alaspäin. Pitele ruohotrimmeriä 30 asteen kulmassa maata vasten. Liikuta sitä edestakaisin tasaisin liikkein maan pinnan suuntaisesti. Jos ruoho on korkeaa, leikkaa se monessa vaiheessa.

HUOMIO! Varo, ettei trimmerin pää osu vieraisiin esineisiin, kuten kivin, aitaan tai vastaavaan. Se voi aiheuttaa korjaamatonta vahinkoa siimanpitimelle.

I. Kun työ on valmis, aseta terän suojus takaisin paikalleen ja puhdista ruohotrimmeri kuivalla kankaalla tai pehmeällä harjalla.

Varoitus!

Leikkaa vain kuivaa ruohoa.

Sammuta moottori, kun siirryt seuraavaksi trimmattavalle alueelle.

8.4 Reunuksen leikkaaminen

Leikatessasi ruohikon reunuksia löysää tele- skooppiputken lukitus (8) ja kierrä trimmerin päätä 1/2 kierrosta ja lukitse sen jälkeen trim- merin pää. Paina alas lukituspoljin (9) ja käännä trimmerin päätä niin pitkälle kuin se menee. Paina lukituspainike (sisään ja säädä tuki- kahvaa (5) niin, että saat siitä mukavan otteen.

a. Tarkista, että laite on ehjä ja puhdistettu hyvin.
b. Tarkista, että terän suojus on paikallaan.
c. Säilytä laitetta kuivassa paikassa poissa lasten ja sivullisten ulottuvilta.
d. Älä säilytä laitetta kemikaalien, liuottimien tai lannoitteiden läheisyydessä. Tällaiset aineet muodostavat usein hajoamistuotteita, jotka voivat vaurioittaa laitetta pysyvästi.

10. HUOLTO JA KUNNOSSAPITO

Varoitus!

Virta on katkaistava ja pistoke (15) on irrotettava pistorasiasta aina ennen huoltamista ja puhdistamista.

10.1 Päivittäinen huolto käytön jälkeen

• Puhdista runko ja kahva kuivalla ja puhtaalla rievulla.
• Kuivaa ja harjaa kela ja roiskesuoja pehmeällä harjalla puhtaaksi.
• Puhdista sähkömoottorin ilmanvaihtoaukot ja virtakatkaisin liasta ja ruohontähteistä imuroimalla ja/tai pehmeällä harjalla.

Varoitus!

Älä koskaan suihkuta vettä ruohotrim- meriin. Vesi voi aiheuttaa sähköiskun tai oikosulun käytettäessä laitetta.

HUOMIO!

• Jos laite on todella likainen, voit puhdistaa sen pyyhkimällä kostealla rievulla ja mie-dolla pesuaineella.
• Älä käytä syövyttäviä kemikaaleja. Ne voi- vat vahingoittaa ruohotrimmerin muoviosia.

11. YMPÄRISTÖ

Elektroniikkajäte

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti)
