Twin Nitro - Lastenvaunu Emmaljunga - Ilmainen käyttöohje ja opas

Tuotemerkki	Emmaljunga
Malli	Twin Nitro
Tuotetyyppi	Kaksoisrattaat (kaksinkertainen lastenvaunu)
Sopii	Kahdelle lapselle, 6 kuukaudesta 3 vuoteen (kumpikin max 15 kg); syntymästä alkaen Quadrolift/Duolift -lisävarusteilla
Runkomateriaali	Alumiini (päätelty)
Istuinyksikkö	Käännettävä, viisipistevaljailla
Selkänojan säätö	4 asentoa
Jalkatuen säätö	2 asentoa, käännettävä kansi
Kahvan korkeuden säätö	Kyllä, harmailla painikkeilla
Etupyörät	360° kääntyvät, lukittava suora-asento
Pysäköintijarru	Lukitsee molemmat takapyörät
Katos	Säädettävä, integroidulla hyttysverkolla
Sadesuoja	Sisältyy
Ostoskaukalon kapasiteetti	Enintään 5 kg
Jalkatuen enimmäiskuorma	3 kg
Quadrolift-mitat (P x L)	800 x 400 mm
Paino	Ei määritelty käyttöohjeessa (n. 15-20 kg)
Puhdistusohjeet	Pese istuinkankaat käsin miedolla saippualla, valuta kuivaksi; pyyhi valjaat kostealla liinalla
Huoltovälit	Voitele pyörän akselit 3 kuukauden välein; ammattimaishuolto 6-12 kuukauden välein
Turvallisuusstandardit	Täyttää standardit EN 1888:2003+A1:2005+A2:2005+A3:2005, EN 1466:2008
Ei sovellu	Juoksemiseen, rullaluisteluun tai autonistuimeksi

Usein kysytyt kysymykset - Twin Nitro Emmaljunga

Kuinka taittaa Emmaljunga Twin Nitro -rattaat?

Varmista ensin, että jarru on päällä. Jos istuinyksikkö on käännetty, kallista selkänojat taakse ja tuo katos eteen. Vedä sitten molemmat pää lukituslaitteet ylös kummaltakin puolelta, vapauta toissijainen lukituslaite ja taita kahva eteenpäin. Pidä lapset aina loitolla liikkuvista osista.

Mikä on kunkin istuimen enimmäispainokapasiteetti?

Jokainen istuin voi kantaa lasta enintään 15 kg. Rattaat sopivat kahdelle lapselle 6 kuukaudesta 3 vuoteen.

Voinko käyttää Twin Nitroa syntymästä alkaen?

Kyllä, jos käytät Quadrolift- tai Duolift-lisävarustetta, rattaita voidaan käyttää syntymästä alkaen. Istuinyksikkö yksinään ei sovi alle 6 kuukauden ikäisille lapsille.

Kuinka säädän valjaat?

Aseta haaravyö lapsen jalkojen väliin. Työnnä vyötäröhihnat solkeen, kunnes ne napsahtavat. Säädä kaikki hihnat liukusäätimillä. Vapauta painamalla keskimmäistä painiketta. Varmista aina, että valjaat on kiinnitetty kunnolla.

Kuinka puhdistan istuinkankaat?

Irrota istuinkangas rungosta. Pese käsin haaleassa vedessä miedolla nestemäisellä saippualla. Huuhtele huolellisesti ja valuta kuivaksi. Älä pese koneessa. Pyyhi nailonhihnat ja muoviosat vain kostealla liinalla.

Voinko kiinnittää turvaistuimen näihin rattaisiin?

Kyllä, käyttämällä Emmaljungan alkuperäisiä turvaistuimen sovittimia (myydään erikseen). Istuinyksikköä tai kaukaloa ei kuitenkaan saa käyttää turvaistuimena.

Kuinka lukitsen etupyörät?

Paina lukitusrengas alas, kun pyörät ovat suoraan eteenpäin kiinnittääksesi ne. Nosta rengas ylös salliaksesi 360° kääntymisen. Lukitse etupyörät aina, kun vedät rattaita perässäsi välttääksesi itsestään kääntymisen.

Mitä teen, jos jarru ei lukitu kunnolla?

Tarkista, että takapyörien hammas on puhdas ja jarrutappi lukittuu kokonaan. Voitele jarrupoljin, pyörän akseli ja jarrutapit kuukausittain silikoni- tai öljypohjaisella voiteluaineella. Jos ongelmat jatkuvat, ota yhteyttä valtuutettuun jälleenmyyjään.

Soveltuuko rattaat juoksemiseen tai rullaluisteluun?

Ei, Twin Nitro ei sovellu juoksemiseen tai rullaluisteluun. Se on suunniteltu vain kävelyyn.

Kuinka usein rattaat tulisi huoltaa?

Käyttäjän tulisi tehdä säännöllinen huolto 3 kuukauden välein (voitelu). Ammattimainen huolto suositellaan 6, 12, 24 ja 36 kuukauden kuluttua valtuutetulla Emmaljunga-jälleenmyyjällä.

KÄYTTÖOHJE Twin Nitro Emmaljunga

Instruktionsmanual • Brugsanvisning • Bruksanvisning • Instruction manual • Gebrauchsanweisung • Seuraavien tuotteiden käyttöohjeet:

Twin Nitro

VIKTIG INFORMATION - SPARA FÖR FRAMTIDA BRUK. LÄS IGENOM DENNA MANUAL NOGRANT INNAN DU

ANVÄNDER PRODUKTEN. Denna produkt motsvarar standard DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN

KÄYTÄT VAUNUJA. Tämä tuote vastaa DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008 standardin vaatimuksia Tämä tuote on tarkoitettu kahden (2) lapsen kuljettamiseen. Ratas on tarkoitettu käytettäväksi vastasyntyneestä aina 3 vuoden ikään asti. Enimmäispaino 15 kg per lapsi.

VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi lapselle alle 6 kk. Käytä ratasistuinta vasta kun lapsi osaa istua tukevasti.

VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa. Quadrolift ulkoiset mitat, pituus ja leveys, ovat 800 mm / 400 mm.

VAROITUS! Quadrolift kantokassi soveltuu käytettäväksi lapsille, jotka eivät osaa itse nousta istumaan, kääntyä itse, tai nostaa itseänsä käsiensä tai polviensa varaan. Lapsen enimmäispaino: 9 kg.

VAROITUS! Älä koskaan käytä kantokoppaa erillisen jalustan päällä.

HUOMAA! Käy tarkistamassa käyttöohjeen viimeisin päivitys Emmaljungan kotisivuilta osoitteesta www.emmaljunga.com

Pakkauksen sisältö....72

Emmaljunga original tarvikkeet....72

Tärkeitä tietoja turvallisuudesta....73-75

Rattaan kokoaminen....76-78

Rattaan käyttö....78-80

Hoito ja kunnossapito....81-82

Huoltojen dokumentointi 83

Luovutustarkastus 84

Huoltokaavake 85

Pakkauksen sisältö

1 kpl Kokoontaitettava runko tavarakorilla
1 kpl Istuinkangas 5-pistevaljailla
1 kpl Kuomu
1 kpl Turvakaaren pehmuste
2 set Sarja valjaiden olkapehmusteita
4 kpl Vaunun pyöriä
1 kpl Sadesuoja
1 kpl Käyttöohje

Emmaljunga original tarvikkeet

Käytä vain Emmaljungan alkuperäisiä tarvikkeita taataksesi parhaan mahdollisen turvallisuuden ja mukavuuden. Tietoja tarvikkeista, ja mitkä niistä sopivat hankkimiisi vaunuihin, saat esitteestämme ja valtuutetuilta jälleenmyyjiltämme.

Tärkeää tietoa turvallisuudesta

Lue kaikki VAROITUKSET ja TÄRKEÄT TIEDOT ennen kuin käytät vaunuja ensimmäistä kertaa.

Säilytä käyttöohjeet myöhempää käyttöä varten.

TÄRKEÄÄ! Säilytä käyttöohjeet myöhempää käyttöä varten.

VAROITUS Älä koskaan jätä lasta ilman valvontaa.

VAROITUS Tarkista aina ennen käyttöä, että kaikki vaunun lukot ovat kunnolla lukitut.

VAROITUS Tarkista aina, että lapset ovat turvallisen matkan etäisyydellä, ennen kuin taitat rungon kasaan tai kokoat sen.

VARÕITUS Älä anna lasten leikkiä vaunuilla.

VAROITUS Käytä lapsella turvavaljaita heti, kun hän oppii istumaan.

VÄROITUS Ratasosaa ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

VAROITUS Kiinnitä lapsi aina turvavaljailla.

VAROITUS Tarkista aína ennen käyttöä, että turvaistuimen adapteri, ratas- tai koppaosa on kunnolla kiinnittynyt.

VAROITUS Tätä tuotetta ei ole valmistettu käytettäväksi hölkkä- tai juoksurattaana.

VAROITUS Älä koskaan käytä tuotetta jos jokin sen osa on vahingoittunut.

Standardin EN 1888:2010 mukainen varoitustexti

VAROITUS Lapsen jättäminen ilman aikuisen valvontaa saattaa olla vaarallista.

VAROITUS Älä ripusta mitään työntöaisaan, koska se voi heikentää vaunujen vakautta.

VAROITUS Käytä aina valjaiden haararemmiä yhdistääksesi lantiovyöt.

Standardin EN1888:2003+A1:2005+A2:2005+A3:2005 mukainen varoitustexti

VAROITUS Lapsen turvallisuus on sinun vastuullasi.

Käytä lapsella aina turvavaljaita, äläkä koskaan jätä lapsia ilman valvontaa. Lapset tulle pitää turvallisella etäisyydellä kun vaunun toimintoja säädetään. Vaunu vaati säännöllistä huoltoa. Ylikuorma, väärinkäyttö ja muiden kuin valmistajan hyväksymien varaosien ja tarvikkeiden käyttö voi vahingoittaa vaunua. Lue käyttöohje.

Standardin BS7409:1996 mukainen varoitustexti

Tärkeää tietoa turvallisuudesta

VAROITUS Noudata valmistajan ohjeita.

VAROITUS Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä.

VAROITUS Älä koskaan jätä lasta ilman valvontaa.

VAROITUS Älä kuljeta väunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu.

VAROITUS Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

VAROITUS Tuotetta ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

Austraalian lainsäädännön mukainen varoitus

Välttyäksesi vakavilta loukkaantumisilta tai kuolemantapauksilta:

VAROITUS Kytke aina vaunun jarru päälle, kun pysäköit vaunun.

VAROITUS Älä koskaan jätä lapsia ilman aikuisen valvontaa.

VAROITUS Kiinnitä lapsi aina turvavaljailla.

VAROITUS Älä kuljeta vaunuissa muitä ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu.

VAROITUS Tarkista aina enne kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

VAROÏTUS Irrota turvavaljaiden olkahihnat ja lantiovyö toisistaan kun vaunua ei käytetä.

VAROITUS Älä kuljeta lasta vaunukopassa, kun lapsi on oppinut nousemaan itse istumaan.

VÄROITUS Älä koskaan pysäköi vaunua kuumien lämpölähteiden tai avotulen läheisyyteen.

VARÕITUS Vältä portaita, porraskäytäviä ja rullaportaita, koska ne voivat olla vaaraksi lapsille.

Standardin AS/NZS 2088:2009 mukainen varoitus

VAROITUS Älä koskaan vedä perässäsi vaunua, jonka on kääntyvät etupyörät eivät ole lukittuna.

Kääntyvät etupyörät saattavat vedettäessä kääntää vaunua odottamattomasti aiheuttaen mahdollisia vaaratilanteita.

- Lapsen turvallisuus on sinun vastuullasi.

- Tämä ratas on tarkoitettu kahden (2) lapsen kuljetukseen, joiden kummankin enimmäis

Tärkeää tietoa turvallisuudesta

paino on 15 kg. Älä käytä ratasta useammalle lapselle kuin mille se on tarkoitettu.

• Kun rattaassa käytetään kantokassia, tulee tämä aina kiinnittää rattaan valjaisiin tai Dlenkkeihin. Tarkista myös, että kanto kassin hihnat ovat kunnolla kiinnitetyt.
• Ratasta ei ole suunniteltu lapsille alle 6 kk! Quadroliftin tai Duu liftin kanssa ratasta voidaan käyttää vastasyntyneellä

- Näissä turvallisuus- ja käyttöohjeissa ei ole voitu huomioida kaikkia mahdollisia tilanteita, jotka voivat ilmaantua. Şen vuoksi onkin tärkeätä käyttää tervettä järkeä ja noudattaa yleistä varovaisuutta. Näistä tekijöistä sinun on huolehdittava käyttäjanä.

- Tämä ratas on tarkoitettu kahden (2) lapsen kuljetukseen, joiden kummankin enimmäispaino on 15 kg. Alä käytä ratasta useammalle lapselle kuin mille se on tarkoitettu.

- Kun rattaassa käytetään kantokassia, tulee tämä aina kiinnittää rattaan valjaisiin tai Dlenkkeihin. Tarkista myös, että kanto kassin hihnat ovat kunnolla kiinnitetyt.

- Ratasta ei ole suunniteltu lapsille alle 6 kk! Quadroliftin tai Duu liftin kanssa ratasta voidaan käyttää vastasyntyneellä

- On erittäin tärkeää, että kaikki näitä rattaita ja siihen liittyviä lisävarusteita käyttävät henkilöt lukevat ja ymmärtävät

- nämä ohjeet. Jos luovutat rattaat vaikka vain lyhyeksi aikaa jollekin toiselle, huolehdi siitä että hän tietää miten rattaita ja sen lisävarusteita käytetään oikein ja turvallisesti.

- Runkoa saadaan käyttää ainoastaan Twin Nitro rattaan istuinosan kanssa.

- Jos joku ohjeista on epäselvä tai kaipaa mielestäsi lisäselvitystä, ota yhteyttä valtuutettuun Emmaljunga jälleenmyyjään.

- Rattaat on tarkoitettu ainoastaan lapsen kuljettamiseen. Älä käytä rattaita lapsen sänkynä.

- Säilytä rattaita aina lasten ulottumattomissa. Älä anna lasten leikkiä rattailla.

- Älä koskaan jätä rattaita laittamatta jarrua ensin päälle.

- Muista laittaa jarru päälle aina ennen, kun laitat lapsen rattaisiin tai otat hänet sieltä pois.

- Älä pysäköi ratasta mäkeen.

- Painorajan ylittäminen, vääränlainen kokoon taittaminen sekä sellaisten lisävarusteiden käyttö, jotka eivät ole valmistajan hyväksymiä, voivat vahingoittaa sekä lasta että rattaita.

- Älä aseta esineitä kuomun päälle. Älä koskaan käytä ratasta ilman kuomua. Kuomun taskuun saa laittaa ainoastaan kevyitä esineitä, joiden enimmäispaino on 250g.

• Tavarakorin maksimipaino on 5 kg.

- Tarkista, että tavarakorin tavarat eivät pääse pyörän vanteiden väliin.

- Muiden valmistajien toimittamien varaosien käyttö voi olla vaarallista.

- Tässä rattaassa voi käyttää ainoastaan Duoliftiä tai Quadrolifttiä.

- Älä koskaan seiso tai istu rattaan jalkatuen päällä. Jalkatukea saadaan käyttää tukena yhden (1) lapsen jaloille. Jalkatuelle asetettava enimmäispaino on 3 kg. Kaikkinainen muu rasitus saattää johtaa vakaviin henkilövahinkoihin.

- Älä koskaan käytä tuotetta, jos jokin sen osista rikki tai vaurioitunut.

- Tarkista aina ennen käyttöä, että kaikki vetoketjut ja nepparit ovat suljetut.

- Nosta lapsi aina pois vaunuista ennen kuin vaunut kasataan tai kootaan.

- Älä koskaan käytä vaununkoppaa erillisen jalustan päällä.

- Noudata hoito- ja kunnossapito ohjeita.

- Quadrolift ulkoiset mitat, pituus ja leveys, ovat 800 mm / 400 mm.

- Käytä ainoastaan yhtä (1) vaunun lisätarviketta kerrallaan. Esim. seisomateline, siskonistu in tai turvaistuimen adapteri.

Rattaan kokoaminen

1

2

3

VAROITUS

- Varmista, että lapset ovat liikkuvien osien ulottumattomissa kun säädät vaunun eri osia

Rungon kasaaminen

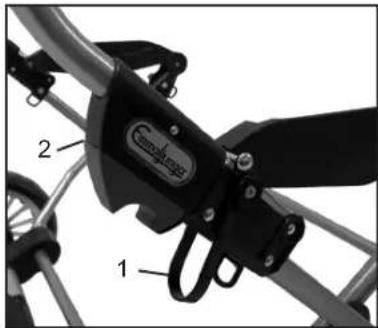

- Paina rattaiden jarru päälle. Avaa runko nostamalla työntöaisasta ja samalla pitämällä vastaan rungon sivusta. Turvalukko (1) on toissijainen lukitsin, joka pitää rungon auki siinä tapauksessa, että päälukko (2) ei ole kunnolla lukittuna.

VAROITUS

- Päälukkojen on lukituttava kiinni.

- Tarkista joka kerta ennen rattaiden käyttöönottoa, että päälukot (2) ovat varmasti lukittuneet. On vaarallista käyttää rattaita, jos luki-tukset eivät ole kohdallaan.

Renkaiden asennus

- Poista muovisuojat akseleista. säilytä ne myöhempää käyttöä varten.

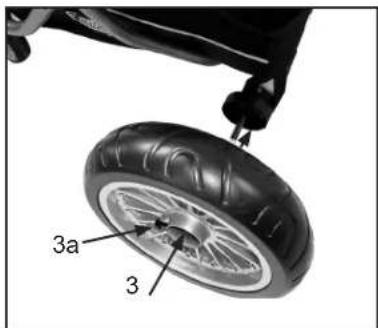

- Paina pölykapselin vapautuspainiketta (3 tai 3a), työnnä pyörä niin pitkälle akseliin kuin se menee. Päästä painike ja vedä pyörää itseäsi kohti, kunnes se napsahtaa paikalleen Tarkista, että kaikki pyörät ovat lukittuneet kunnolla.

TÄRKEÄÄ

- Pyörät ovat rasvatut ja saattavat tahrata. Muista käyttää pyöränsuojia sisätiloissa suojataksesi lattioita.

- Tukehtumisvaara. Älä anna lapsesi leikkiä, tai muutoinkaan käsitellä muovisuojia tai pusseja joissa pyörät toimitetaan.

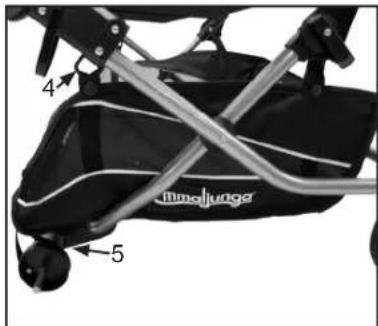

- Ripusta tavarakori rungon D-lenkkeihin (4).

- Kiinnitä tavarakori jarruakselin ympärille(5).

Rattaan kokoaminen

4

- Irrota olka- ja vyötäröhihnat valjaiden kiinnikkeistä ennen kuin asennat istuinosan paikoilleen. Pujota verhoilun selkäpussi(6) istuinosan selkänojan päälle.

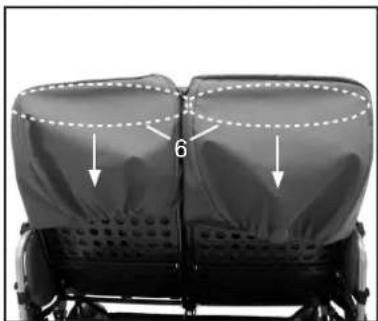

- Varmista, että verhoilun selkänojanpussi on niin pitkällä selkänojan kehyksen päällä, kuin se menee. (6)

VAROITUS

- Varmista aina, että selkänojan kangas on varmasti paikallaan ennen kuin sitä käytetään. Tämä vaihe on hyvin TÄRKEÄ.

- Tarkista, että selkänoja on lukittuna oikeaan asentoon ennen kuin asetat lapsen rattaisiin

- Pujota olkahihnat (7) selkänojissa olevista reistä

- Pujota vyötäröhihnat (8) verhoilun istuinosan reikien läpi.

- Pujota haarahihna(9) pohjan ja istuinosan reikien läpi.

- Pujota olkapehmusteet olkahihnojen päälle (10). Kiinnitä olkahihnat vyötäröhihnoihin jousilukoilla (11).

- Kiinnitä läntiovyöt haararemmin lukkoon

Rattaan kokoaminen

6

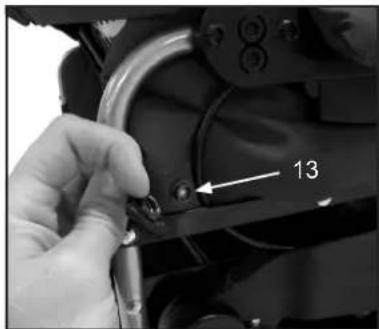

• Kiinnitä istuinkankaan kiinnityshihna käsinojan putken ympärille turvakaaren alapuolelle nepparilla (13).
• Toista toimenpide toisella puolella ratasta. Yhteensä 4 nepparia.

7

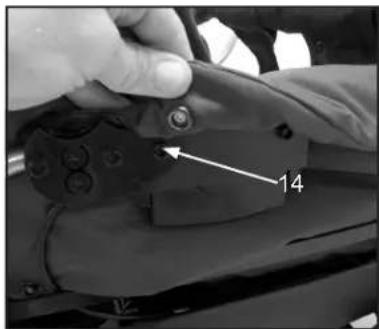

- Kiinnitä käsinojien nepparit (14) käsinojien yli kummallakin puolella. Kaksi nepparia kummallakin puolella.

8

• Pujota jalkatuen pehmuste jalkatuen kehikon päälle ja kiinnitä nepparit istuinlevyn reikien läpi.

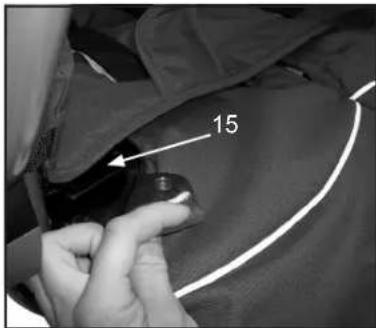

• TÄRKEÄÄ! Pujota 5-pistevaljaiden (15) haararemmi istuinkankaan ja jalkatuen pehmusteen läpi.
  • Jalkatuen pehmuste on käännettävä.

VAROITUS

- Älä koskaan anna lapsen seistä jalkatuen päällä.

9

Turvakaaren pehmusteen asentaminen

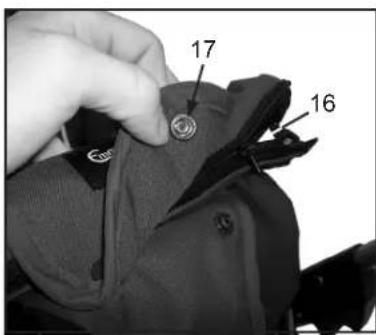

• Pujota turvakaaren pehmuste (16) turvakaaren päälle ja sulje vetoketju.
• Pujota haarahihna (17) kiinni turvakaaren ympäri.

Turvakaaren irrottaminen (ainoastaan kantokassin käyttöä varten)

• Irrota ruuvit turvakaaren kiinnikkeistä kummaltakin puolelta ruuvi meisselillä.
  Säilytä osia varmassa paikassa jatko käyttöä varten.

10

Kuomun kiinnittäminen

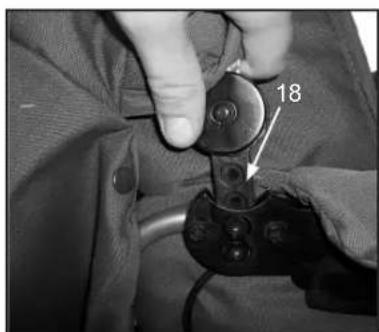

• Paina kuomun kummallakin puolella olevat muovitapit (18) istui-nosassa oleviin muovipidikkeisiin (yksi kummallakin puolella). Varmista, että ne kiinnittyvät kunnolla.
• Kiinnitä nepparit kummaltakin puolelta.

VAROITUS

- Älä koskaan käytä ratasta ilman, että kuomu on asennettu.

Rattaan kokoaminen

11

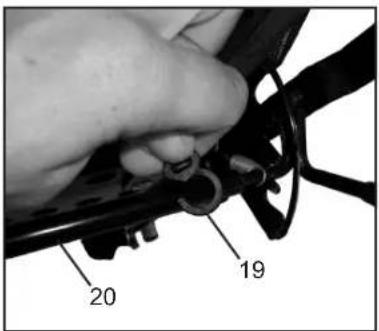

- Kiinnitä tuulipussin muovikoukut (19) metallitankoon (20).

TÄRKEÄÄ

- Kuomun tulee aina olla asennettuna ja muovisten koukkujen kiinnitettynä kun vaunua käytetään

12

Jalkapeitteen asentaminen (lisävaruste)

- Pujota jalkapeite jalkatuen yli ja kuomun etureunan suuntaan. Kiinnitä jalkapeite neppareilla vaunuun, kaksi kummallakin puolella.

TÄRKEÄÄ

- Kuomua ei voi taittaa taakse jos jalkapeite on kiinnitettynä.

Rattaan käyttö

Vaunukopan kallistuskulman säätäminen

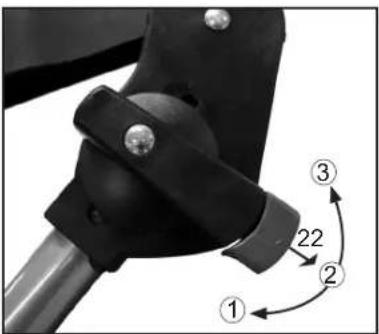

• Säädä kopan kulmaa vapauttamalla kallistuksen säädön harmaa lukitsin (22) ja säätämällä se joko asentoon 1, 2 tai 3. Toista sama kummallakin puolella runkoa – tarkista että säädöt ovat samat kummallakin puolella.
• Ota lapsi pois vaunusta ennen kuin säädät kulmaa.
• Avaa rungon kasauslukot ennen kuin säädät kallistuskulmaa

VAROITUS

• Kallistuskulmien säädön tulee olla säädettynä samaan asentoon kummallakin puolella. Muuten paino kohdistuu rungolle epätasaisesti ja runko saattaa vahingoittua.
• Tarkista aina ennen käyttöä, että harmaa lukitsin on lukittunut kunnolla paikoilleen. Muuten mekanismi ei toimi kuten on tarkoitus.

14

• Sadesuoja puetaan vaunun päälle pujottamalla se ensiksi kuomun yli ja sitten vaunukopan tai ratasistuimen yli. Huomaa, että kuomun aukon kohdalle jää aukko.
• Käytä sadesuojaa, joka tulee vaunun mukana.
• Käytä aina sadesuojaa kun sataa lunta tai vettä. Jos vaunu ehtii kastua ennen kuin sadesuoja puetaan päälle, yritä mahdollisuuksien mukaan kuivata vaunua ensin.
• Anna sadesuojan kuivua kunnolla ennen kuin taitat sen takaisin säilytyspussiin.
• Poista sadesuoja aina käytön jälkeen vaunun päältä. Sadesuojan ja vaunun kankaiden väliin saattaa kondensoitua vettä, joka voi pahimmassa tapauksessa aiheuttaa homevaurioita.

15

Työntöaisan korkeuden säätö

- Säädä työntöaisan korkeus painamalla aisan sisäpuolella olevia harmaita nappeja (23) samanaikaisesti. Pidä nappeja alhaalla ja säädä aisa(24) haluttuun asentoon.

Rattaan käyttö

16

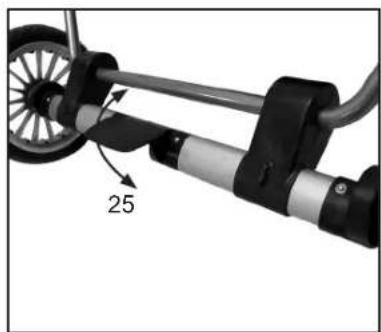

• Laita jarru päälle painamalla jarrupoljin pohjaan.
• Vapauta jarru nostamalla jarrupoljin ylös.

VAROITUS

• Älä koskaan jätä vaunua/rattaita laittamatta jarrua ensin päälle.
  • Vältä pysäköimästä rattaita ylä- tai alamäkeen.
• Muista laittaa jarru päälle aina, kun laitat lasta/lapsia rattaisiin tai otat pois.
• Keskiöjarrulla varustetut vaunut: Tarkasta, että jarrukeskiöt ovat kunnolla kiinni vaunun renkaissa.
• Keskiöjarrulla varustetut vaunut: Tarkista, että jarrutanko on lukittunut keskiöön kun laitat vaunun jarrun päälle.

Etupyörät ovat kääntyvät (360 astetta) tai ne voidaan lukita

• Pyörät lukitaan painamalla alas muovirengas kun pyörä on suunnattu suoraan eteenpäin.
• Pyörä voidaan vapauttaa kääntyväksi nostamalla muovirengas ylös.

VAROITUS

Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

Jalkatuen säätäminen

• Jalkatuki voidaan asettaa kahteen eri asentoon. Jalkatuki asetetaan alempaan asentoon nostamalla jalkatuen varmuuslukkoa ylöspäin samalla vetäen jalkatukea ulospäin ja laskemalla se alas.
• Yläasentoon jalkatuki saadaan nostamalla jalkatuki vaaka-asentoon ja työntämällä sitä sisäänpäin.
• Varmista ennen käyttöä, että jalkatuki on lukittunut haluttuun asen- toon.
  • Jalkatuen kangas on käännettävä.

VAROITUS

- Älä koskaan anna lapsen seistä tai kiivetä jalkatuen päällä. Jalkatukea saa käyttää ainoastaan tukena yhden (1) lapsen jaloille. Jalkatuen kaikki muunlainen käyttö saattaa johtaa tuotteen rikkoontumiseen tai henkilövahinkoihin. Jalkatuen enimmäispaino on 3 kg.

Istuinosan asennus ja irrotus

• Laita rattaan jarru päälle. Nosta istuinosan kahvoista (29) ja laita Easy Fix kiinnikkeet (30) oikeille kohdilleen ja paina niin, että istuinosa lukittuu.
• Irrotettaessa istuinosa jarruta ensiksi vaunu. Paina kahvat (29) sisään kummaltakin puolelta ja nosta istuinosa irti rungosta.
• Ratasistuin voidaan kiinnittää runkoon halutun suuntaisesti.

VAROITUS

• Nosta aina lapsi/lapset pois vaunuista kun kasaat tai kokoat vau-nua.
• Pidä tukevasti kiinni kahvoista kunnes istuinosa on kunnolla lukittunut paikoilleen.
• Tarkista aina ennen käyttöä, että istuinosa on lukittunut paikoilleen.
• Älä nosta ratasta pitämällä kiinni rungon istuinosasta.

5- pistevaljaiden säätäminen

• Laita haarahihna (31) lapsen jalkojen väliin ja ylös vyötärölle. Työnnä lantiovöiden lukkoja (32) valjaiden lukkoon kunnes ne napsahtavat paikalleen.
• Varmista, että lantiovyöt ovat kiinni. Säädä kaikki hihnat oikean pituisiksi liukusäätimien (33) avulla.
• Irrota olka- ja vyötäröhihnat painamalla valjaiden lukkojen keskellä olevia nappeja (32).

Valjaiden lantiohihnojen päissä on kiinnityslenkit erillisille valjaille, jotka täyttävät BS 6684 standardin.

VAROITUS

- Käytä lapsella aina valjaita. Tarkista, että kaikki soljet ovat kiinnitettyinä, ja että valjaat ovat kiinni vaunujen valjaslenkeissä.

Rattaan käyttö

21

Selkänojan säätäminen

- Selkänojan nostaminen: Työnnä selkänoja ylös haluttuun asentoon. - Selkänojan laskeminen: Paina selkänojan lukitsin (34) sisään ja siirrä selkänoja haluttuun asentoon.

VAROITUS

- Tarkista, että selkänoja on lukittunut yhteen neljästä asennosta painamalla selkänojaa taaksepäin.

22

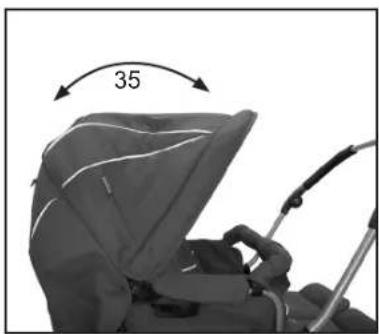

- Säädä kuomua vetämällä sitä varovasti etureunasta (35) eteen - / taaksepäin haluttuun asentoon. - Osa vaunumalleista on varustettu hyttysverkolla, joka on kiinni ommeltuna kuomussa. Tarvittaessa voidaan hyttysverkko vetää jalkatuen yli ja kiinnittää muovisilla koukuilla.

TÄRKEÄÄ

- Älä koskaan nosta ratasta kuomusta. - Älä nosta ratasta pitämällä kiinni istuinosasta.

23

Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

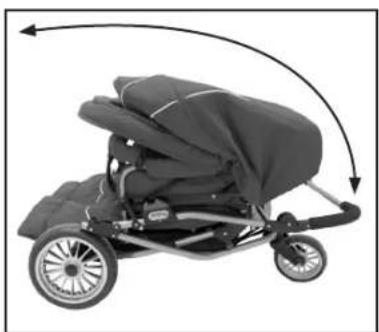

Rungon taittaminen kasaan

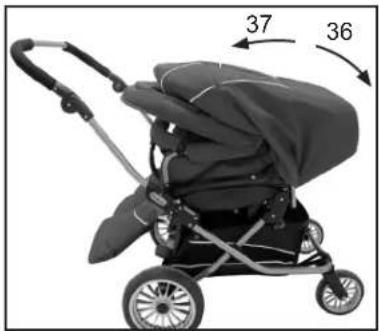

- Kytke rattaan jarru päälle. - Jos istuinosa on rungolla selkämenosuuntaan, Taita kummatkin selkänojat ala-asentoon (36) ja vedä kuomu eteen (37).

24

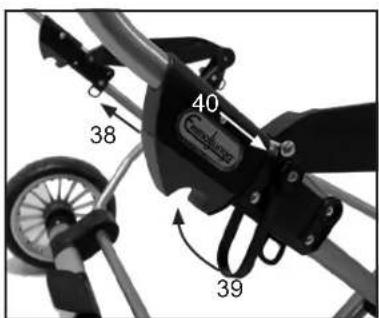

- Taita runko kasaan vetämällä kummallakin puolella olevat kasauslukot (38) yläasentoon. Huom! Istuinosa ei ole kuvassa mukana, jotta kuva olisi selkeämpi. - Vapauta turvalukko (39) ja taita työntöaisa eteen.

25

Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

Rungon kasaaminen

- Laita jarru päälle. Nosta runko ylös vetämällä työntöaisasta ja pitäen samalla kiinni rungon sivusta. Turvalukko aktivoituu itsestään estämään tahatonta kasautumista.

VAROITUS

- Rungon lukituksen pitää napsahtaa lukkoon. - Varmista aina ennen käyttö, että kasauslukot ovat lukossa (40), muutoin vaunun käyttö voi olla vaarallista.

Hoito ja kunnossapito

TÄRKEÄÄ

Kun noudatat näitä ohjeita säilyy vaunusi hyväkuntoisena.

Yleisiä hoito-ohjeita

• Älä koskaan altista vaunuja voimakkaalle auringonvalolle pitkäksi aikaan.
• Käytä aina sadesuojaa sateella ja lumisateella.
• Älä säilytä vaunuja kosteassa tai kylmässä paikassa.
• Kuivaa runko heti jos se on kastunut. Varmista että vaunut ovat aina kuivat kun niitä ei käytetä.
• Huuhdo ja kuivaa vaunut kunnolla ennen kuin viet ne sisälle, jos olet käyttänyt vaunuja meren läheisyy-dessä tai suolatuilla ajoväylillä.
• Noudata huolellisuutta kuljetuksessa ja säilytyksessä. Myyntitapahtuman jälkeen tulleet naarmut ja käytön jäljet rungossa eivät ole reklamaation aihe.

Säännöllinen huolto

• Puhdista runko ja vaunujen metalliosat säännöllisesti, kuivaa ne ja rasvaa kaikki nivelet. Vaunu pyörät ja laakerit tulee säännöllisesti puhdistaa lämpimällä vedellä ja kuivata. Talvi aikaan tulee vaunun osat puhdistaa kerran viikossa. Puutteellinen vaunu huolto saattaa johtaa ruostumiseen. Mahdolliset pintaruosteet voidaan poista krominkiillotusaineella.
• Rasvaa akselit ja jousitus vähintään kerran kuukaudessa. Pyyhi akselin päät rievulla ennen kuin rasvaat ne. Rasvaa petrolipohjaisella rasvalla.

Tarkista että:

• Kaikki rungon lukot toimivat virheettömästi.
• Kaikki niitit, mutterit ja ruuvit ovat kunnolla kiristetyt ja ne ovat ehjät.
• Muoviosat eivät ole vaurioituneita.
• Kaikki pyörän laakerit ovat hyvässä kunnossa.
• Kaikki tarranauhat ja nepparit ovat kunnolla kiinnitetyt.
• Kaikki kuminauhat ovat kunnossa, eivätkä ole menettäneet joustavuuttaan.
  • Rungon turvalukko on kunnossa.
• Tarkista säännöllisesti erillisen makuuosan pohja ja kantokahvat mahdollisten kulumien varalta.

HUOMAA

• Ota aina ensisijaisesti yhteys myyjäliikkeeseen kun tarvitset varaosia tai tarvikkeita Emmaljunga vaunuusi.
• Ostamasi Emmaljunga vaunu noudattaa vuonna 2002 voimaan tulleen uuden kuluttajasuojalain säädöksiä.

VAROITUS

- Renkaat saattavat reagoida erilaisten lattiamateriaalien kanssa siten että ne saattavat jättää jälkiä lattiapintaan. Käytä aina pyöränsuojia kun säilytät vaunuja aroilla lattiapinnoilla.

Hoito ja kunnossapito

Pesuohjeet

- Kuomú:

Irrota kuomu ja käännä se ylösalaisin. Huuhdo kuomun sisäpuoli (vuori) haalealla vedellä. Käytä mietoa pesuliuosta. Puhdista huolellisesti. Annan kuomun kuivua avatussa asennossa.

- Istuinkangas sekä 5-pistevaljaat:

Irrota kangas rataskehikosta. Pese kangas käsin haaleassa vedessä miedolla saippualiuoksella. Puhdista huolella ja riippukuivaa. Irrotettuasi kankaan voit puhdistaa valjaat. Pyyhi valjaat kostealla liinalla, ei saippuaa. Tarkista, että valjaat ovat kuivat ennen kuin laitat istuinkankaan takaisin.

• Turvakaari ja kaaren pehmuste

Irrota turvakaaren pehmuste ja pese pehmuste käsin haaleassa vedessä miedolla pesuaineliuoksella. Käsittele varoen turvakaaren vuorikangasta. Riippukuivaa.

Muuta tärkeätä

• Silitettäessä tulee raudan ja kankaan väliin laittaa kostea 100% puuvillaliina. Vaunun ulkokankaiden (100% polyesteri) ja vuorikankaan silityksessä käytetään keskikuumaa rautaa (110C).
• Tarkista, että kankaat ovat kuivat ennen kuin asennat ne pesun jälkeen takaisin. Tarkista kaikki saumat ja reunat istuinkankaan selkänojataskusta sekä istuinkankaan alta.
• Muista käsitellä kankaat ennen kuin laitat kankaat takaisin rattaisiin.

VAROITUS

• Vaunun täytyy kuivua 24 h käsittelyn jälkeen.

VAROITUS

- Tarkista käyttöohjeesta, että asennat kankaat oikein vaunuihin pesun jälkeen.

• Pysäköintijarrun mekanismissa on liikkuvia osia, jotka vaativat säännöllistä huoltoa toimiakseen moitteettomasti
- Jarrun tulee olla hyvin rasvattu, jotta se toimii moitteettomasti. Poista jarrun liikkuvista osista lika, hiekka, lumi ja jää.
- Voitele vähintään kerran kuukaudessa jarrupoljin, pyörän akseli ja jarrutapit kummaltakin puolelta, joko öljy- tai silikonipohjaista voiteluainetta käyttäen.
- Mikäli käytät vaunua hiekkarannoilla tai muissa likaisilla ja märissä olosuhteissa pitää jarru huoltaa useammin. Suorita yllämainitut toimenpiteet tarvittaessa.

Emmaljunga

Huoltojen dokumentointi

Vaunut täytyy huoltaa ja tarkastaa säännöllisesti. Suosittelemme, että suoritat määrätyt huoltotoimenpiteet suositelluin huoltovälein. Tehdyt huollot takaavat tuotteen laadun, turvallisuuden ja vähentävät käytöstä johtuvaa normaalia kulutusta.

Vaunuhuollon tulee suorittaa valtuutettu Emmaljunga jälleenmyyjä. Suoritetusta huollosta annetaan aina raportti, josta selviää mitä kaikkea huollossa on tarkistettu, mitä korjauksia on tehty sekä huoltokirjaan lisätään merkintä suoritetusta huollosta.

Ennen kun vaunu toimitetaan tehtaalta, on vaunu tarkasti testattu ja tarkastettu. Tämän lisäksi on Emmaljunga jälleenmyyjä tarkistanut vaunun ennen asiakkaalle luovutusta, jotta tämä täyttää vaaditut laatu- ja turvallisuusvaatimukset.

Säännöllisten huoltovälien lisäksi on erittäin tärkeää, että huollat itse vaunuasi annettujen huolto- ja kunnossapito-ohjeiden mukaisesti. Katso tarkemmat tiedot vaunun mukana tulleesta käyttöohjeesta.

Runkonumero

Luovutustarkastus.

0

Pvm, leima, Asiakkaan nimi, allekirjoitus.

6 kk tarkastus

6

Pvm, leima, Asiakkaan nimi, allekirjoitus.

12 kk tarkastus

12

Pvm, leima, Asiakkaan nimi, allekirjoitus.

24 kk tarkastus

24

Pvm, leima, Asiakkaan nimi, allekirjoitus.

36 kk tarkastus

36

Pvm, leima, Asiakkaan nimi, allekirjoitus.

Emmaljunga

Luovutustarkastus

1. Tarkista pakkauksen sisältö.

□ 1 kpl Kokoontaitettava runko tavarakorilla
□ 1 kpl Istuinkangas 5-pistevaljailla
□ 1 kpl Kuomu
□ 1 kpl Turvakaaren pehmuste
□ 2 set Sarja valjaiden olkapehmusteita
□ 4 kpl Vaunun pyöriä
□ 1 kpl Sadesuoja
□ 1 kpl Käyttöohje

2. Vaunun rungon toiminnot.

Taita runko auki.

□ Tarkista kasauslukkojen toiminta kummallakin puolella runkoa.
□ Tarkista turvahakasen. Tarkista niiden toiminto taittamallanrunko kasaan samalla tarkistaen, että turvalukot aktivoituvat.
□ Tarkista, että rataistuin runkoon rungon kummallakin puolella.
□ Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.
□ Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.
□ Tarkista kopan/lisäosan kaltevuuden säädön 3 eri asentoa kummaltakin puolelta runkoa
□ Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon.
□ Tarkista, että jalkatuki lukittuu kumpaakin asentoon

3. Renkaat ja jarru.

□ Laita akseleiden päihin rasvaa.
□ Asenna renkaat paikoilleen ja tarkista, että ne lukittuvat paikoilleen
□ Tarkista, että seisontajarru toimii ja lukitsee kummatkin takarenkaat.

4. Silmämääräinen tarkastus.

□ Tarkista kaikki niitti- ja ruuviliitokset.
□ Tarkista, että kaikki istuinkankaan ja tavarakorin nepparit ja vetoketjut ovat ohjeiden mukaisesti kiinnitetyt.
□ Tarkista silmämääräisesti kaikki vaunun osat mahdollisten poikkeamien varalta.

Emmaljunga

Huoltokaavake

Perushuolto

6 kk

12 kk

24 kk

36 kk

Chassits / Sittdelens / korgens funktion

Tarkista kasauslukkojen toimivuus kummallakin puolella runkoa.

Tarkista turvahakasen toiminto. Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.

Tarkista, että rataistuin lukittuvat runkoon rungon kummallakin puolella.

Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.

Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.

Tarkista kopan/lisäosan kaltevuuden säädön 3 eri asentoa kummaltakin puolelta runkoa.

Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon.

Tarkista jalkatuen toimivuus säätämällä jalkatuki valittavana oleviin kahteen asentoon

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

Renkaat ja jarru

Tarkista, että renkaat irtoavat akselista ja lukittuvat takaisin paikoilleen.

Tarkista, että jarru lukitsee kummatkin takapyörät.

Silmämääräinen tarkistus

Tarkista, että kaikki niitti- ja ruuviliitokset ovat kunnossa.

Tarkista, että kaikki nepparit ja vetoketjut ovat kunnossa ja että ne ovat kiinnitetyt/suljetut.

Tarkista rattaan runko, kangasosat, tavarakori ja renkaat muiden mahdollisten vikojen osalta.

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

□ □ □ □

Rasvaus

Puhdista ja rasvaa renkaat, akselit, kasauslukot, jalkatuki ja turvalukko.

□ □ □ □

Muita huomioita (muita suoritettuja toimenpiteitä)

Emmaljunga®

Käyttöohje Twin Nitro © 2011 Emmaljunga Barnvagnsfabrik AB Kaikki oikeudet pidätetään

www.emmaljunga.se
