Varumärke	Emmaljunga
Modell	Twin Nitro
Produkttyp	Tvillingvagn (dubbelvagn)
Lämplig för	Två barn, från 6 månader till 3 år (max 15 kg var); från födseln med Quadrolift/Duolift
Chassimaterial	Aluminium (antaget)
Sittenhet	Vändbar, med fempunktssele
Ryggstödsjustering	4 lägen
Fotstödsjustering	2 lägen, vändbart överdrag
Handtagshöjdsjustering	Ja, med grå knappar
Framhjul	360° sväng med låsbar rakt fram-position
Parkeringsbroms	Griper i båda bakhjulen
Kåpa	Justerbar, med integrerat myggnät
Regnskydd	Ingår
Varukorgskapacitet	Max 5 kg
Fotstöd max last	3 kg
Quadrolift mått (LxB)	800 x 400 mm
Vikt	Ej specificerad i manualen (ca 15-20 kg)
Rengöringsinstruktioner	Handtvätta sitttyger med mild tvål, dropptorka; torka av sele med fuktig trasa
Underhållsintervall	Smörj hjulaxlar var tredje månad; professionell service var 6-12 månad
Säkerhetsstandarder	Uppfyller EN 1888:2003+A1:2005+A2:2005+A3:2005, EN 1466:2008
Ej lämplig för	Löpning, skridskoåkning eller som bilstol

Vanliga frågor - Twin Nitro Emmaljunga

Hur viker jag ihop Emmaljunga Twin Nitro-vagnen?

Först, kontrollera att bromsen är aktiverad. Om sittenheten är vänd, luta ryggstöden och för kåpan framåt. Dra sedan upp de två huvudlåsanordningarna på varje sida, lossa sekundärlåset och vik handtaget framåt. Håll alltid barn borta från rörliga delar.

Vad är den maximala viktkapaciteten för varje sits?

Varje sits kan hålla ett barn upp till 15 kg. Vagnen är lämplig för två barn från 6 månader till 3 år.

Kan jag använda Twin Nitro från födseln?

Ja, om du använder tillbehöret Quadrolift eller Duolift kan vagnen användas från födseln. Sittenheten ensam är inte lämplig för barn under 6 månader.

Hur justerar jag selen?

För grenremmen mellan barnets ben. Sätt i midjebältena i spännet tills de klickar. Justera alla remmar med glidarna. För att lossa, tryck på mittknappen. Se alltid till att selen är ordentligt fastspänd.

Hur rengör jag sitttygerna?

Ta bort sitttyget från chassit. Handtvätta i ljummet vatten med mild flytande tvål. Skölj noggrant och dropptorka. Maskintvätta inte. Torka av nylonremmar och plastdelar med en fuktig trasa endast.

Kan jag fästa en bilbarnstol på denna vagn?

Ja, med Emmaljungs originalbilbarnstolsadaptrar (säljs separat). Sittenheten eller liggdelen får dock inte användas som bilbarnstol.

Hur låser jag framhjulen?

Tryck ner låsringen när hjulen pekar rakt fram för att fixera dem. Dra upp ringen för att tillåta 360° sväng. Lås alltid framhjulen när du drar vagnen bakom dig för att undvika att den svänger av sig själv.

Vad ska jag göra om bromsen inte låser ordentligt?

Kontrollera att kuggen på bakhjulen är ren och att bromsstiftet griper helt. Smörj bromspedalen, hjulaxeln och bromsstiften månadsvis med silikon- eller oljebaserat smörjmedel. Om problemet kvarstår, kontakta en auktoriserad återförsäljare.

Är vagnen lämplig för löpning eller skridskoåkning?

Nej, Twin Nitro är inte lämplig för löpning eller skridskoåkning. Den är designad för promenader endast.

Hur ofta bör jag serva vagnen?

Regelbundet underhåll bör utföras av användaren var tredje månad (smörjning). Professionell service rekommenderas vid 6, 12, 24 och 36 månader av en auktoriserad Emmaljunga-återförsäljare.

BRUKSANVISNING Twin Nitro Emmaljunga

1466:2008. OBSERVERA ! Denna produkt är avsedd för transporten av två (2) barn med en vikt av max 15 kg var.

VARNING! Sittdelen är inte avsedd för barn under 6 månader. Använd sittdelen först när barnet kan sitta självständigt.

WARNING! Denna produkt är inte avsedd för jogging, skatting/inlines. Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm.

WARNING! Quadroliften är endast avsedd för ett barn som inte kan sitta upp själv, rulla över på sidan eller kan resa sig på händer och knäna. Maxvikt av barnet: 9 kg.

WARNING! Använd aldrig liggdelen / liften på en stativ.

OBSERVERA! Besök www.emmaljunga.se för senaste versionen, innan du börjar använda produkten.

VIGTIGT! GEM BRUGSANVISNINGEN FOR FREMTIDIG BRUG. LÆS DENNE BRUGSANVISNING GRUNDIGT IGENNEM

F∅R DU ANVENDER VOGNEN! Dette produkt opfylder DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

Innehållsförteckning

Kartongens innehåll 2

Emmaljungas originaltillbehör.... 2

Viktig säkerhetsinformation 3-5

Hur du använder vagnen 8-10

Skötsel och underhåll 11-12

Service dokumentation 13

Leverans kontroll 14

Service kontroll 15

Kartongens innehåll

1 st. hopfällt chassi med varukorg
1 st. sittdelsklädsel inkl 5-punktssele
1 st. sufflett
1 st. frambågsskydd
2 set axelvaddar för sele
4 st. hjul
1 st. regnskydd
1 st. instruktionsmanual

Emmaljungas originaltillbehör

Använd endast Emmaljungas originaltillbehör för maximal säkerhet och komfort. Information om vilka tillbehör som passar din vagn finns i vår katalog och hos våra auktoriserade återförsäljare.

Viktig säkerhetsinformation

Läs instruktionsmanualen noga och behåll den för framtida bruk. Barnets säkerhet kan påverkas om du inte följer dessa instruktioner.

Viktigt behåll instruktionsboken för framtida bruk

WARNING Lämna aldrig barnet utan uppsikt.

WARNING Säkerställ att all fällmekanism är låst innan användning.

WARNING För att undvika skador säkerställ att barn hålls undan vid upp- och nedfällning av produkt.

WARNING Låt inga barn leka med denna produkt.

WARNING Använd en säkerhetssele så fort barnet kan sitta självständigt.

WARNING Sitsen är inte avsedd för barn under 6 månader.

WARNING Använd alltid säkerhetsselen.

WARNING Kontrollera att korg-, sits- eller bilstolsfästanordningarna är korrekt lästa innan användning.

WARNING Denna produkt är inte avsedd för joggning, skating/inlines.

WARNING Tillbehör eller reservdelar som tillverkaren ej har godkänt får ej användas.

Varningstext enligt prEN1888:2010

WARNING Det kan vara farligt att lämna barnet utan uppsikt.

VÄRNING All sorts last som fästes på styret påverkar vagnens stabilitet.

VÄRNING Använd alltid säkerhetsselens grenbälte i kombination med midjebältet.

Varningstext enlig EN1888:2003+A1:2005+A2:2005+A3:2005

WARNING Barnets säkerhet är ditt ansvar. Barn ska alltid sättas fast i säkerhetsselen och aldrig lämnas utan uppsikt. Barnet ska hållas undan rörliga delar medans justeringar utförs. Vagnen kräver regelbunden underhåll av användaren. Överlast, felaktig fällning och användning av icke rekommenderade tillbehör kan skada eller förstöra vagnen. Läs instruktionsmanualen.

Varningstext enlig BS 7409:1996

Manual Twin Nitro v. 1.4

Viktig säkerhetsinformation

WARNING Följ tillverkarens instruktioner.

WARNING Bromsa alltid vagnen när du parkerar den.

WARNING Lämna inte barnen utan uppsikt.

WARNING Transportera inte ytterligare barn eller väskor än det som vagnen är avsedd för.

WARNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

WARNING Inte rekommenderad för barn under 6 månader.

Varningstext enligt lagkrav Australien

För att undvika skador eller dödsfall:

WARNING Bromsa alltid vagnen när den parkeras.

WARNING Lämna inte barnen utan uppsikt.

WARNING Spänn alltid fast barnet i säkerhetsselen.

WARNING Transportera inte ytterligare barn eller väskor i vagnen.

VÄRNING Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen.

WARNING Sära axelbanden och midjebanden från varandra när säkerhetsselen inte används.

WARNING Använd inte korgen efter att barnet kan sitta självständigt.

VARNING Använd och parkera inte vagnen nära öppen eld eller andra värmekällor som t.ex. element.

WARNING När det är möjligt undvik kanter, trappor och rulltrappor. Stå alltid framför vagnen om den används i rulltrappor.

Varningstext enligt AS/NZS 2088:2009

WARNING Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam

• Barnets säkerhet är ditt ansvar.
• Denna vagn är avsedd för transporten av två (2) barn med en vikt av maximal 15 kg var. Använd vagnen enbart upp till det antal barn den är konstruerad för.
• Vid använding av lift ska den alltid vara fastspänd i vagnens bälte eller D-ringar. Kontrollera även att liftens bärremmar sitter ordentlig fast.
• Vagnen är ej avsedd för barn under 6 månader. Med Quadrolift/Duolift kan vagnen användas från födseln.
• De säkerhetsåtgärder och anvisningar som lämnas i denna instruktionsmanual kan inte täcka alla olika fall och oförutsebara situationer som kan inträffa. Det måste underförstås att sunt förnuft, allmän försiktighet och omsorg är faktorer som inte kan byggas in i en barnvagn. Dessa faktorer måste den stå för som ansvarar för och använder vagnen.

Viktig säkerhetsinformation

• Det är VIKTIGT att alla som ska använda vagn och tillbehör förstår anvisningarna. Informera och visa alltid var och en som ska använda vagn och tillbehör hur vagnen ska hanteras, även om vederbörande endast ska använda den en kort stund.
• Chassit får endast användas tillsammans med Twin Nitro Sittdel.
• Vagnen är avsedd endast för transport. Använd aldrig barnvagnen som säng för ditt barn.
• Förvara vagnen utom räckhåll för barnen och låt dem aldrig leka i eller med den.
• Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.
• Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.
• Parkera aldrig vagnen i en backe.
• Överlast, felaktigt hopfällt chassi eller användning av ej godkända tillbehör kan skada barnet eller skada vagnen.
• Placera inga föremål ovanpå suffletten. Använd aldrig vagnen utan sufflett. Fickan i suffletten är enbart avsedd för lätta föremål och får inte belastas med högre vikt än 250 g.
• Varukorgen får inte belastas med mer än 5 kg. Placera alltid tyngre föremål i korgens mitt. Vagnen kan annars bli ostabil.
• Kontrollera att inga utskjutande föremål i varukorgen fastnar i hjulens ekrar.
• Det kan vara förenat med säkerhetsrisker att använda reservdelar andra än dem som levereras av Emmaljunga.
• Denna vagn är enbart kompatibel med Emmaljungas Quadrolift eller Duolift.
• Om något är oklart och behöver förklaras ytterligare står din auktoriserade Emmaljunga återförsäljare till tjänst.
• Stå eller sitt inte på fotbrädan. Fortbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskador. Max belastning 3kg.
• Använd aldrig produkten om någon del är defekt eller skadad.
• Kontrollera att alla dragkedjor och tryckknappar är stängda innan användning.
  • Ta alltid ur barnet innan vagnen fälls.
• Sittdel eller liggdel får inte användas som bilbarnstol.
• Följ skötsel- och underhållsanvisningarna.
• Den yttre längden / bredden av Quadroliften är 800 mm / 400 mm.
• Använd max ett tillbehör åt gången, ex ståbräda, syskonsits, bilstolsadaptor.

- Säkerställ att barn hålls undan alla rörliga delar när du monterar vagnen, annars riskerar de att skadas.

Uppfällning av chassit (sittdelsklädseln visas inte för tydlighetens skull)

- Bromsa vagnen. Fäll upp chassit genom att dra i styret medan du håller emot på chassits sida. Säkerhetsbygeln (1) aktiveras för att förhindra oavsiktlig nedfällning endast om chassilåset (2) inte är i låst läge.

WARNING

- Chassilåsen måste klicka in i låst läge.

- Kontrollera alltid, innan du använder vagnen, att chassilåset (2) är i låst läge eftersom vagnen annars kan vara farlig att använda.

Montera hjulen

- Avlägsna plastskydden från axlarna. Spara dem för framtida bruk.

- Tryck på navkapselns frigöringsknapp (3 eller 3a), skjut in hjulet på axeln så långt det går. Släpp knappen och dra hjulet mot dig tills du hör att det klickar på plats. Upprepa samma procedur för alla fyra hjulen. Kontrollera att hjulen sitter fast ordentligt och inte går att dra av axeln.

VIKTIGT

• Hjulen är infettade och kan lämna märken på textilier. Använd även hjulskydd inomhus för att skydda dina golv.
• Kvävningsrisk. Låt inte barnet leka med eller på annat sätt handha axelskydden eller plastpåsen som hjulen levereras i.
• Häng upp varukorgen i ringarna på chassit (4).
• Knäpp fast varukorgen runt bromsaxeln (5)

- Lossa axel- och midjebanden från selens lås innan du monterar sittdelen. Trä klädselns ryggficka (6) över sittdelens ryggstöd.

- Se till att klädselns ryggficka är nerdragen så långt det går över ryggstödets ram. (6)

WARNING

• Det är mycket viktigt att klädselns ryggficka är helt nerdragen över ramen innan vagnen används!

• Kontrollera alltid att ryggstödet är säkert i läge innan det används. Detta steg är mycket VIKTIGT.

• Trä axelbanden (7) genom hålen i klädselns rygg.

• Trä midjebanden (8) genom hålen i klädselns sits.
• Trä grenbanden (9) genom hålen i bas och sittdel.
• Trä axelmuddarna över de två axelbanden (10). Fäst axelbanden i midjebanden med snäpplåset (11).
• Knäpp båda midjebanden i centrallåset.

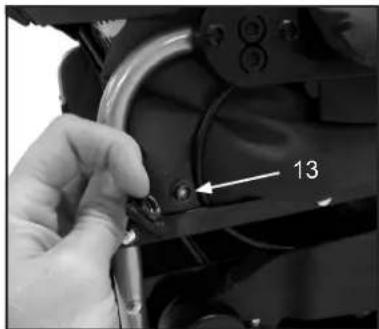

Montering av vagnen

6

• Dra fästbandet av sittdelen runt armstödets ram nedanför frambågen och fäst med tryckknappen (13)
• Upprepa det på båda sidor av sittdelen. Totalt 4 tryckknappar.

7

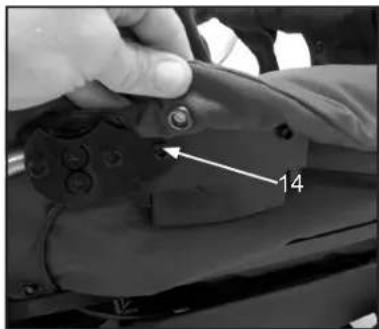

- Tryck fast trycknapparna av båda tygarmstöden (14) över sittramens båda sidor. Två tryckknappar på var sida.

8

• Trä fotstödets ficka över fotstödet och tryck fast tryckknapparna genom hålen i bottenplattan.

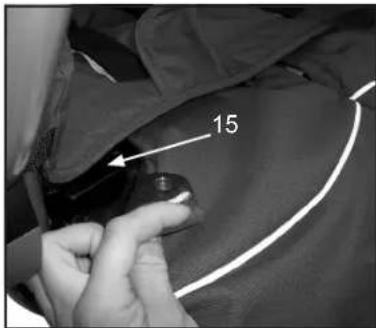

• VIKTIGT! Dra grenbandet av 5-punkts säkerhetsbältet (15) genom den lilla öppningen i fotstödsklädseln och genom sittdelsklädseln.
• Fotstödsklädseln är vändbar.

WARNING

• Låt aldrig barnet/barnen stå på fotstödet!

9

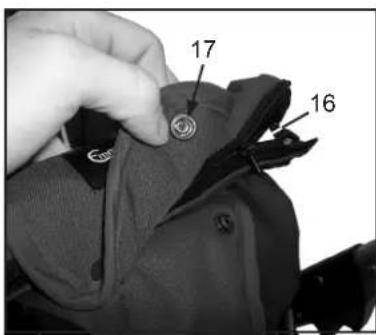

Montera frambågsskyddet

• Trä frambågsskyddet (16) över frambågen och stäng blixtlåset.
  • Tryck fast grenbandet (17) runt frambågen.

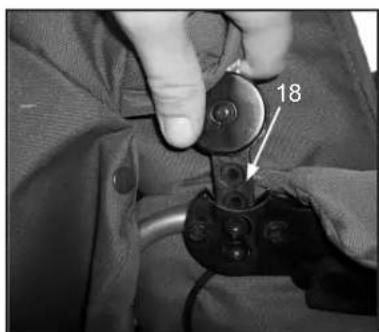

Montera av frambågsskyddet (bara vid använding av lift)

- Lossa skruvarna på båda sidor av frambågen med en kruvmejsel. Förvara klämmor och skruvar på en säker plats för framtida montering.

10

• Tryck in de båda insticksdelarna, ett på varje sida om suffletten, i plasthållarna (18) på sittdelen (en på varje sida). Se till att de snäpper på plats.
• Tryck sedan fast tryckknapparna på båda sidor av suffletten.

WARNING

- Använd alltid vagnen med sufflett monterad.

Montering av vagnen

11

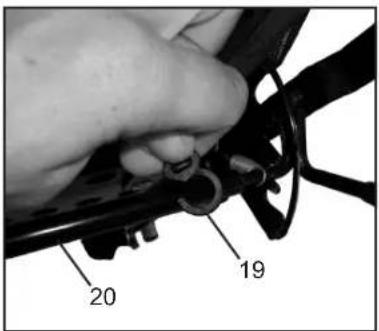

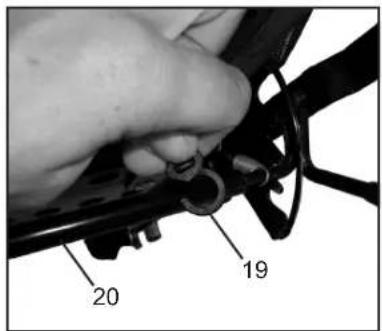

- Fäst sufflettpåsens båda plastkrokar (19) på metallstången (20).

VIKTIGT

- Suffletten ska alltid vara monterad när vagnen används och krokarna ska alltid vara fasttryckta.

12

- Trä fotsacken över fotstödet mot sufflettens framsida. Fäst den med de fyra tryckknapparna, två stycken på var sida (21).

VIKTIGT

- Justera ej suffletten med vindskyddet fastknäppt.

Hur du använder vagnen

13

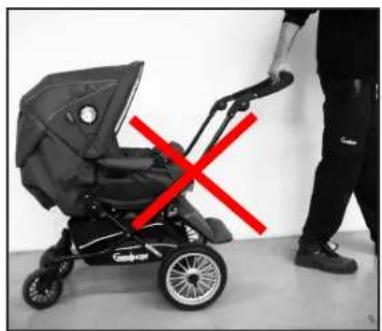

- Dra aldrig en vagn med svängbara framhjul efter dig, om inte framhjulen är låsta. Vagnen kan komma i självsvängning vilket kan leda till en säkerhetsrisk om du inte är försiktig och uppmärksam.

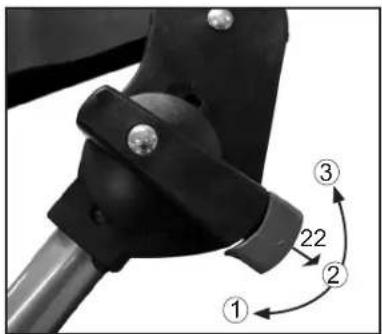

Justera korgens/sittdelens lutning

- Justera lutningen genom att dra ut det gråa läset (22) och vrid vredet så att det gråa läset går i något av hålen 1, 2 eller 3. Upprepa på andra sidan chassit - kontrollera att samma läsläge används på båda sidor.

• Ta ur barnet ur vagnen innan du justerar lutningen.

- Justera lutningen när chassit är hopfällt för att undvika onödig förslitning av mekanismen.

WARNING

- Mekanismen måste vara inställd i samma läge på var sida av chassit, annars snedbelastas chassit och kan bli skadat.

- Se noga till att det gråa läset är ordentligt intryckt i hålet, annars fyller inte mekanismen sin rätta funktion.

14

Användning av Regnskydd (utan bild)

- Regnskyddet monteras genom att du drar över regnskyddet över suffletten och sittdelen. Observera att regnskyddet är öppet vid sufflettöppningen.

- Använd det regnskydd som medföljer vagnen.

- Använd alltid regnskydd vid regn eller snöväder. År vagnen våt innan regnskyddet monteras, försök om möjligt att torka av den först.

- Låt regnskyddet torka ordentligt innan det läggs tillbaka i påsen.

- Avlägsna alltid regnskyddet efter användning för att undvika att kondens bildas mellan regnskyddet och vagnen, vilket kan leda till mögelangrepp.

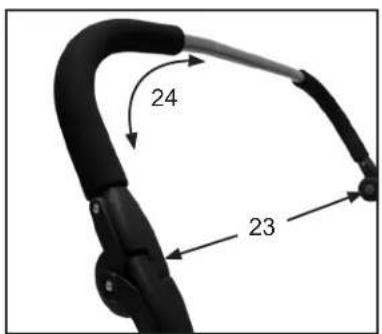

Hur du justerar höjden på styret

- Justera höjden på styret genom att samtidigt trycka in de grå knapparna på insidan av styret (23). Håll knapparna intryckta och ställ därefter styret i önskat läge (24).

15

Hur du använder vagnen

16

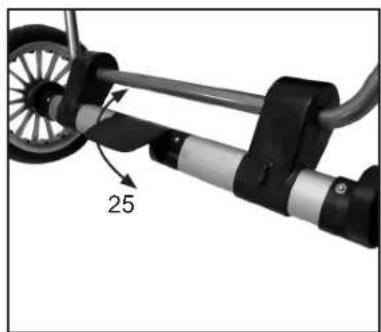

• Bromsa vagnen genom att trycka ned bromspedalen hela vägen med foten.
• Lossa bromsen genom att lyfta den uppåt.

WARNING

• Lämna aldrig vagnen med barnet i utan att först trycka ned bromsen.
  • Vagnen ska alltid vara bromsad när du lyfter i/ur ditt barn.
• Parkera aldrig vagnen i en backe.
• Kontrollera att kuggkransarna sitter ordentligt fast på båda bakhjulen.
• Kontrollera alltid att bromspinnen sitter fast i hjulens kuggkransar när vagnen är bromsad.

Framhjulen kan låsas fast eller rotera i 360 grader

• Hjulen läses genom att trycka ner plastringen (26) då hjulen befinner sig i "rakt fram läge".
• Hjulen kan rotera fritt i 360 grader genom att föra upp låsringen.

WARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Justera fotstödet

• Fotstödet kan ställas in i två lägen. Fotstödet justeras till sitt ne- dersta läge genom att man lyfter upp spärren vid sidan av fotstödet och dra fotstödet utåt och neråt.
• Fotstödet justeras till vågrätt läge genom att man drar upp fotstödet och trycker in den i vågrätt läge mot vagnen.
• Försäkra er om att fotstödet låst sig i önskat läge före användning.
  • Fotstödsklädseln är vändbar.

WARNING

- Stå eller klättra ej på fotbrädan! Fotbrädan får endast användas som stöd för ett (1) barns ben och fötter. All annan användning kan leda till allvarlig personskada. Max belastning 3 kg.

På- och avmontering av överdelen

• Påmontering: Bromsa vagnen. Lyft överdelen i handtaget (29) och tryck ner Easy Fix fästet i beslagen på båda sidorna (30) så att den låser sig med ett "klick".
• Avmontering: Börja med att bromsa vagnen. Tryck in handtagen (29) på båda sidorna samtidigt och lyft överdelen uppåt.
• Sittdelen kan sättas fast i båda färdriktningar.

WARNING

• Låt aldrig något barn finnas i vagnen då den fälls upp / ned.
• Håll stadigt i bärhandtagen, tills överdelen är på plats.
• Kontrollera alltid att överdelen sitter fast, innan ni använder vagnen.
• Lyft aldrig i överdelen när den är monterad på chassit.

Justera 5-punktsselen

• Placera grenbandet (31) mellan barnets ben och upp mot midjan. Trä in midjebanden (32) i sellåset tills de "klickar" på plats. Kontrollera att midjebanden är fastspända.
• Justera alla banden med hjälp av glidspännet (33).
• Du lossar axel- och midjebanden genom att trycka på knapparna (32) mitt på selens lås.

I änden på vardera midjeband finns det fästpunkter för en separat sele som uppfyller BS 6684.

WARNING

- Använd alltid selen när barnet sitter i vagnen. Kontrollera att alla spännen är isatta och att selen är fastmonterade i vagnen.

Hur du använder vagnen

21

• Fälla upp ryggstödet: tryck upp ryggstödet i önskat läge
• Fälla ner ryggstödet: tryck in rygglägesspärren (34) och fäll ryggstödet till önskat läge.

WARNING

- Kontrollera att ryggstödet är låst i ett av sina fyra lägen genom att trycka ryggstödet bakåt tills det läser i ett av lägena.

22

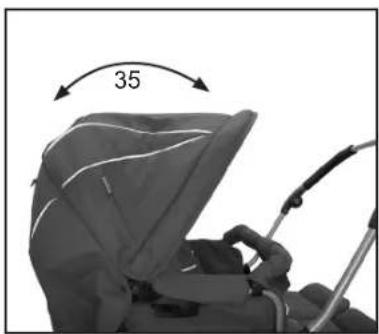

• Justera suffletten genom att varsamt dra framkanten framåt/bakåt (35) till önskat läge.
• Vagnen är utrustad med ett myggnät som är insydd i suffletten. Vid behov kan myggnätet dras över fotstödet och fästes med plastkrokarna.

VIKTIGT

• Lyft aldrig vagnen genom att hålla i suffletten.
• Lyft aldrig i överdelen när den är monterad på chassit.

23

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Hopfällning av vagnen

• Bromsa vagnen

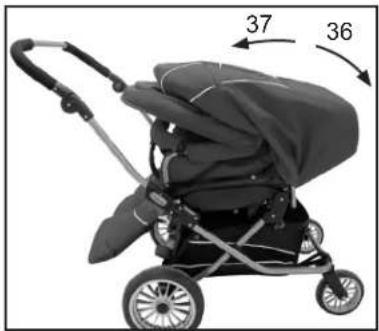

• Om sittdelen är vänt mot styret, fäll ner båda ryggstöden bakåt (36) och fäll upp suffletten framåt (37).

24

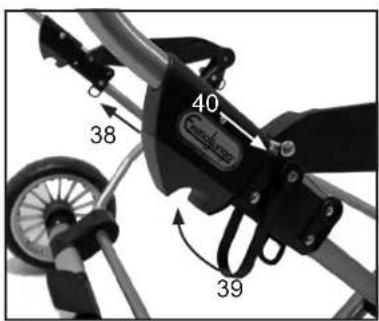

• Fäll ihop chassit genom att dra de två chassilåsen/krokarna (38) (ett på var sida) uppåt. Observera! Sittdelen ej med på bild för att göra bilden tydligare.
• Lyft upp säkerhetsbygeln (39) och fäll handtaget framåt.

WARNING

Säkerställ att barn hålls undan alla rörliga delar om du justerar vagnen, annars riskerar de att skadas.

Uppfällning av chassit

- Bromsa vagnen. Fäll upp chassit genom att dra i styret medan du håller emot på chassits sida. Säkerhetsbygeln aktiveras för att förhindra oavsiktlig nedfällning endast om chassilåset inte är i låst läge.

WARNING

• Chassilåsen måste klicka in i läst läge.
• Kontrollera alltid, innan du använder vagnen, att chassilåset är i låst läge (40) eftersom vagnen annars kan vara farlig att använda.

25

Skötsel och underhåll

VIKTIGT

Om du följer dessa anvisningar kan du bidra till att hålla din Emmaljungavagn i gott skick

Allmänna skötselråd

• Utsätt aldrig vagnen för starkt solljus under en längre tid.
• Använd alltid regnskydd vid snöfall eller regn.
• Förvara aldrig vagnen på kalla eller fuktiga platser.

- Torka genast av chassit om det blivit blött. Se till att vagnen alltid är torr vid förvaring.

- Spola av och torka vagnen innan du ställer in den, om du använt den nära havet eller på saltade vägbanor.

- Var alltid aktsam, särskilt vid transport och förvaring. Chassits yta är ömtåligt.

Regelbunden översyn

- Rengör regelbundet chassit och vagnens metalldelar - torka av dem och smörj alla leder. När vagnen används vintertid, bör rengöring ske minst en gång i veckan. Bristfällig rengöring kan föranleda rostangrepp. Skulle ytliga rostangrepp uppstå, vilket är möjligt, bör du för att undvika rost ta bort dem med kromputsmedel. (Använd aldrig kromputsmedel på hjulen)

- Smörj axlar var tredje månad (torka av axlarna med en trasa innan du smörjer dem). Smörj med petrole-umbaserat fett eller motorolja.

Kontrollera regelbundet att:

• alla chassilås fungerar korrekt.
• alla nitar, skruvar och muttrar är väl åtdragna och inte skadade.
• inga plastdetaljer är skadade.
• alla hjullager är i god kondition.
• alla kardborreband sitter ordentligt fast.
• att elastiska band inte förlorat sin elasticitet.
• säkerhetsbygeln är intakt och kan röra sig fritt.
• bromsen fungerar.
• Kontrollera regelbundet handtagen och botten av liggdeln / liften på skador eller förslitning.

OBSERVERA

• Ta alltid först kontakt med den barnvagnsbutik där du köpt din produkt. Det gäller vid behov av service med originaldelar och vid andra tekniska frågor som kräver en fackmannamässig bedömning.
• Produkten du valt följer de garantibestämmelser som gäller från den 1 juli 2002 (SFS 2002:587). Du har rätt att kräva denna information när du köper din barnvagn hos din barnvagnsbutik.

WARNING

- Däck kan vid kontakt med olika material som PVC-golv eller mjuka plastskikt reagera, vilket kan ge missfärgningar på golvet. Använd därför skydd för hjulen om vagnen förvaras på känsliga golvytor.

Skötsel och underhåll

Tvättråd

- Sufflett:

Lyft av och fäll upp suffletten. Skölj av suffletten med ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka suffletten i utfällt läge.

- Klädsel och 5-punktssele:

Lyft av klädseln från chassit. Handtvätta klädseln i ljummet vatten. Använd en mild tvållösning. Rengör noga. Dropptorka klädseln. Torka av 5-punktselens nylonband och plastdetaljer med en fuktig trasa. Ingen handtvätt. Se till att selen är torr innan du sätter tillbaka klädseln.

- Frambåge och frambågsskydd:

Lossa frambågsskyddet från frambågen. Handtvätta i ljummet vatten. Använd en mild tvållösning vid tvätt av frambågsskyddets utsida. Hantera insidan (non-wovenmaterial) varsamt. Dropptorka.

Övrig information

• Strykning: Vid strykning ska alla tygdetaljer skyddas med en duk av 100 % ren bomull som placeras mellan strykjärn och tyg. För klädselns utsida (100 % polyester) och fodret (65 % bomull och 35 % polyester) används medelvarmt strykjärn (110°C).
• Se till att allting är torrt innan du monterar vagnen på nytt. Kontrollera alla sömmar och kanter på sittdelens undersida och ryggstödsfickan.
• Du kan impregnera klädseln på nytt efter tvätten. Gör alltid detta innan du monterar vagnen på nytt.

WARNING

- Låt inga barn vara i vagnen under de första 24 timmarna efter impregnering.

Återmontering efter tvätt

WARNING

- Kontrollera alltid att du monterar vagnen korrekt efter anvisningarna i denna instruktionsmanual. Kontrollera att sittdelen och fotstödet är i korrekt läge innan du åter monterar vagnen och använder den på nytt.

• I parkeringsbromsen finns rörliga delar som behöver regelbundet underhåll för att fungera korrekt.
• För korrekt funktion se till att parkeringsbromsen alltid är välsmord. Avlägsna omedelbart sand, snö, is eller smuts från rörliga delar på parkeringsbromsen.
• Använd ett silikon- eller oljebaserat smörjmedel och smörj bromspedalen, hjulaxlar och bromspinnarna på båda sidor av vagnen minst en gång i månaden. Smörj även låsen på hjulen under samma regelbundna intervall.
• Om du använder din Emmaljunga vagn på exempelvis stränder eller andra smutsiga och våta förhållanden behöver bromsen extra underhåll. Utför ovan nämnda underhåll vid behov.

Emmaljunga

Service dokumentation

Din barnvagn behöver regelbundet underhåll och kontroll. Vi rekommenderar att du regelbundet låter utföra service av produkten och följer de föreslagna serviceintervallerna, eftersom de är en förutsättning för bibehållen kvalitet och säkerhet. Servicen kan bidra till att minska slitaget på din vagn.

Anlita alltid en auktoriserad Emmaljunga återförsäljare för att utföra servicen. Efter varje genomförd service får du ett protokoll över vad som är kontrollerat och eventuellt åtgårdat samt en notering med datum att servicen är utförd.

Innan vagnen levererades från fabriken har den genomgått noggranna kontroller och tester. Ytterligare en kontroll gjordes strax innan vagnen överlämnades till dig för att säkerställa att den uppfyller alla säkerhets- och kvalitetskrav.

Utöver den regelbundna servicen från din återförsäljare är det mycket viktigt att du själv kontrollerar och underhåller din vagn, läs mer om detta i avsnittet Skötsel och underhåll.

Chassinummer

Leverans kontroll

0

Datum, stämpel, kundens namn, underskrift;

6 män kontroll

6

Datum, stämpel, kundens namn, underskrift;

12 mån kontroll

12

Datum, stämpel, kundens namn, underskrift;

24 mån kontroll

24

Datum, stämpel, kundens namn, underskrift;

36 mån kontroll

36

Datum, stämpel, kundens namn, underskrift;

Emmaljunga

Leveranskontroll

1. Kontroll av rätt levererat antal.

□ 1 st. hopfällt chassi med varukorg
□ 1 st. sittdelsklädsel inkl 5-punktssele
□ 1 st. sufflett
□ 1 st. frambågsskydd
□ 2 set axelvaddar för sele
□ 4 st. hjul
□ 1 st. regnskydd
□ 1 st. instruktionsmanual

Fäll upp vagnen.
□ Kontrollera chassilåsens funktion på båda sidor.
□ Kontrollera säkerhetshakens funktion. Gör det genom att fälla vagnen och kontrollera att säkerhetshaken aktiveras och förhindrar hopfällning.
□ Kontrollera att sittdelen klickar i chassit och att den låses fast på båda sidor.
□ Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och läsa upp selen.
□ Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.
□ Kontrollera den ställbara korg/tillsatslutningens 3 olika lägen på båda sidor om chassit.
□ Kontrollera att ryggen på sittdelen går att justera och läser i sina fyra lägen.
□ Kontrollera att fotbrädan på sittdelen går att justera och läser i sina två lägen.

3. Hjul och broms.

□ Fetta in axeltapparna.
□ Sätt på hjulen och kontrollera att hjullåsen läser.
□ Kontrollera att parkeringsbromsen läser båda bakhjulen.

4. Okulär översyn.

□ Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.
□ Kontrollera att alla knappar och dragkedjor på klädseln och varukorgen är knäppta/stängda.
□ Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Emmaljunga

Servicekontroll

Basservice

Kontrollera chassilåsen funktion på båda sidor.

Kontrollera säkerhetshakens funktion, genom att fälla vagnen och kontrollera att säkerhetshaken aktiveras och förhindrar hopfällning.

Kontrollera att sittdelen klickar i chassit och att den låses fast på båda sidor.

Kontrollera säkerhetsselens funktion på sittdelen genom att spänna fast och låsa upp selen.

Kontrollera styresjusteringen genom att fälla / dra styret uppåt och neråt. Styret ska låsas i respektive läge.

Kontrollera den ställbara korg/tillsatslutningens 3 olika lägen på båda sidor om chassit.

Kontrollera att ryggen går att justera och läser i sina fyra lägen.

Kontrollera att fotbrädan går att justera och läser i sina två lägen.

Hjul och broms

Kontrollera att hjulen går att ta av och på samt läser på axlarna.

Kontrollera att parkeringsbromsen låser båda bakhjulen.

Okulär översyn

Kontrollera att alla nit- och skruvförband ser korrekt sammanbundna ut.

Kontrollera att alla knappar och dragkedjor är hela och knäppta/stängda.

Kontrollera mot eventuella övriga synbara avvikelser på chassi, klädsel, varukorg och hjul.

Smörjning

Rengör och smörj hjul, axlar, chassilåsen, fotbrädan och säkerhetshaken.

Övriga noteringar (ytterliggare utförda justeringar eller utbytta detaljer)

Indholdsfortegnelse

Afsnit

Kassens indhold 16

Emmaljungas originaltilbehør 16

Kontroller at bremsen läser på begge baghjul.

Visuel gennemsyn

ADVARSEL Sett alltid på bremsen när då parkerer den.

ADVARSEL Sett alltid på bremsen när den parkeres.

Montering av kalesjen

- Bruk alltid vognen med kalesjen montert

Montering av vognen

11

- Ikke juster kalesjen när fottrekket er i bruk.

Justering av kalesjen

Sjekk den justerbare bag-/innsatshelningen sine 3 nivå på begge sider av understellet.

Instruktionsmanual för Twin Nitro © 2011 Emmaljunga Barnvagnsfabrik AB Alla rättigheter förbehålles Med reservation för ändringar

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, 280 22 Vittsjö SVERIGE

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, 280 22 Vittsjö SVERIGE

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, SE-280 22 Vittsjö SWEDEN

Emmaljunga Barnvagnsfabrik AB Emmaljunga 2056, SE-280 22 Vittsjö SCHWEDEN
