Tuotetyyppi	CD/MP3/WMA-soitin, FM/AM-radio, Bluetooth-autostereo
Malli	Denver CAD-474BT
Virtalähde	12V DC (10.8-15.6V)
Kaiuttimen impedanssi	4 tai 8 ohmia
Maksimilähtöteho	4 x 40W
Sulakkeen luokitus	10A
Mitat (L x K)	182mm x 53mm (standard DIN-koko)
Näyttö	LCD-näyttö radiotietojärjestelmällä (RDS)
Radioaaltoalueet	FM: 87,5-108 MHz (50 kHz askel), RDS, AF, TA, PTY
CD-toisto	CD/CDR/CDRW, MP3/WMA
Mediatulot	USB, SD/MMC-korttipaikka, etu-AUX-sisäänmeno
Bluetooth	Hands-free-puhelut ja A2DP-äänen suoratoisto
Äänen säätimet	Basso, diskantti, tasapaino, häivytys, taajuuskorjain (Classic/Rock/POP/Flat), Loudness
Etupaneeli	Alaslaskettava ja irrotettava varkaudenestomuotoilu
Esiasetetut asemat	18 FM-esiaseusta (6 per kaista)
Linjalähtö (RCA)	2V max, 10k Ohm impedanssi
Linjatulon herkkyys	775 mV, 20k Ohm impedanssi
Signaali-kohinasuhde (CD)	>60 dB
Kanavaerotus (CD)	>50 dB @ 1kHz
Taajuusvaste	20 Hz - 20 kHz
Mukana tulevat lisävarusteet	Asennustarvikkeet, irrotusavain, etupaneelin kotelo, ulkoinen mikrofoni
Huolto	Vaihda sulake 10A; puhdista paneelin liittimet kontaktipuhdistusaineella
Turvallisuus	Käytä määriteltyä sulaketta; älä asenna kohtaan, joka haittaa ajamista; pidä paneeli kuivana

Usein kysytyt kysymykset - CAD-474BT DENVER

Kuinka yhdistän puhelimeni Denver CAD-474BT:hen Bluetoothin kautta?

Varmista, että laitteen Bluetooth on aktiivinen (aina päällä). Etsi puhelimellasi käytettävissä olevia laitteita ja valitse CarBT. Anna PIN-koodi 1234. Kun yhteys on muodostettu, yhdistä päälaitteeseen, jos se ei tapahdu automaattisesti. Sitten voit soittaa puheluita ja suoratoistaa musiikkia A2DP:n kautta.

Miksi USB-laitteeni tai SD-korttini ei toista musiikkia?

Laite tukee MP3- ja WMA-tiedostoja USB- ja SD/MMC-korteista. Varmista, että media on alustettu FAT32-muotoon ja sisältää yhteensopivia tiedostoja. Huomaa, että USB-kiintolevyt eivät ole tuettuja. Jos toisto epäonnistuu, kokeile toista laitetta tai alusta uudelleen.

Kuinka irrotan etupaneelin varkaudenestotarkoituksessa?

Paina ensin POWER-painiketta sammuttaaksesi laitteen. Paina sitten OPEN-painiketta (17) laskeaksesi paneelin vaakasuoraan. Vedä paneelia varovasti itseesi päin irrottaaksesi sen. Säilytä sitä mukana tulevassa kotelossa. Kiinnitä se takaisin painamalla sitä kevyesti laitteeseen, kunnes se napsahtaa.

Mikä on RDS-toiminto ja kuinka käytän AF/TA/PTY-toimintoja?

RDS (Radio Data System) tarjoaa digitaalista tietoa FM:llä. Käytä AF vaihtaaksesi automaattisesti saman aseman vahvimpaan vaihtoehtoiseen taajuuteen. TA priorisoi liikennetiedotteet; kun se on aktiivinen, laite vaihtaa radioon liikennetiedotteen aikana. PTY antaa sinun hakea ohjelmatyypin mukaan (esim. Uutiset, Rock). Paina vastaavia painikkeita ottaaksesi ne käyttöön.

Kuinka asetan kellon CAD-474BT:ssä?

Paina ja pidä VOL-nuppia (SEL) painettuna, kunnes IN VOL tulee näkyviin, paina sitten toistuvasti, kunnes ADJ näkyy. Käännä nuppia myötäpäivään asettaaksesi tunnit, vastapäivään minuutit. Säätö tallentuu muutaman sekunnin kuluttua.

Voinko toistaa musiikkia puhelimestani langattomasti?

Kyllä, jos puhelimesi tukee A2DP Bluetoothia. Yhdistä ja muodosta yhteys ohjeiden mukaisesti, paina sitten MD/LD valitaksesi A2DP-tilan. Toista musiikkia puhelimestasi; ääni tulee auton kaiuttimista. Käytä päälaitteen SKIP-painikkeita vaihtaaksesi kappaleita.

Mitä teen, jos laite ei saa virtaa tai näyttö on tyhjä?

Tarkista, että auton virtalukko on käännetty ACC- tai ON-asentoon. Varmista, että sulake (10A) ei ole palanut. Jos sulake on palanut, vaihda se saman arvoiseen. Varmista myös, että vakio 12 V:n muistijohto (keltainen) ja sytytysjohto (punainen) on kytketty oikein.

Kuinka säädän äänen taajuuskorjainta?

Paina DSP-painiketta toistuvasti siirtyäksesi taajuuskorjaimen esiasetusten välillä: Classic, Rock, POP, Flat. Manuaalista säätöä varten paina SEL (VOL-nuppi), kunnes BAS (basso), TRE (diskantti), BAL (tasapaino) tai FAD (häivytys) tulee näkyviin, käännä sitten nuppia asettaaksesi.

Voinko liittää ulkoisen vahvistimen tai subwooferin?

Kyllä, laitteessa on RCA-linjalähtölähdöt (punainen/oikea, valkoinen/vasen), joiden maksimilähtö on 2V. Voit liittää nämä ulkoiseen vahvistimeen. Varmista, että vahvistimen tulojännite on yhteensopiva (10k Ohm tai enemmän).

Kuinka nollaan laitteen, jos painikkeet eivät toimi?

Etsi RESET-painike kotelosta (kohta 29). Käytä terävää esinettä (esim. kuulakärkikynää) painaaksesi sitä. Tämä palauttaa tehdasasetukset. Tee nollaus asennuksen jälkeen tai jos näytössä on virhesymboleja.

KÄYTTÖOHJE CAD-474BT DENVER

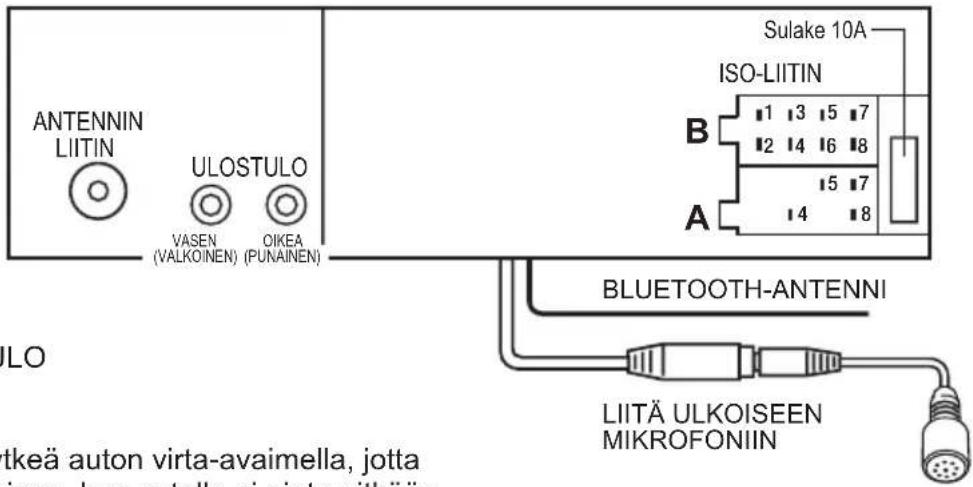

RCA-jakkiliittimen ulostulo:

Punainen (oikea)

Valkoinen (vasen)

LIITIN A

1. MUISTI + 12 V
2. AUTOANTENNIN ULOSTULO
3. +12 V (virta-avaimeen)
4. Maa

Huom: (liitin A nro 7) täytyy kytkeä auton virta-avaimella, jotta vältetään auton akun tyhjeneminen, kun autolla ei ajeta pitkään aikaan.

LIITIN B

1. OIKEA TAKAKAIUTIN (+)
2. OIKEA TAKAKAIUTIN (-)
3. OIKEA ETUKAIUTIN (+)
4. OIKEA ETUKAIUTIN (-)
5. VASEN ETUKAIUTIN (+)
6. VASEN ETUKAIUTIN (-)
7. VASEN TAKAKAIUTIN (+)
8. VASEN TAKAKAIUTIN (-)

Huolto

SULAKKEEN VAIHTAMINEN

Jos sulake palaa, tarkista virtaliitäntä ja vaihda sulake. Jos sulake palaa uudestaan vaihtamisen jälkeen, syynä voi olla sisäinen häiriö. Ota tässä tapauksessa yhteyttä lähimpään korjaamoon.

Varoitus

Käytä jokaiselle johdolle määriteltyä oikean ampeerin sulaketta. Suuremman ampeerin sulakkeen käyttö voi aiheuttaa vakavia vahinkoja.

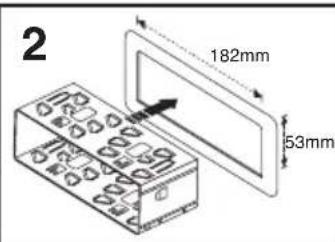

ASENTAMINEN

VAROTOIMENPITEET

• Valitse kiinnityskohta huolella, jotta laite ei ole ajajan tiellä ajon aikana.
• Vältä laitteen asentamista paikkaan, jossa se voi altistua korkeille lämpötiloille, kuten esimerkiksi suoralle auringonpaisteelle tai lämmittimen puhaltamalle kuumalle ilmalle, tai paikkaan, jossa laite altistuu pöylle, lialle tai lialliselle tärinälle.
• Mukana tulevalla kiinnitystelineellä kiinnität laitteen turvallisesti ja lujasti.
  • Muista poistaa etupaneeli ennen laitteen asentamista.

HUOM: Autoradiota ei saa asentaa yli 30° kulmaan, muuten etupaneeli ei aukea.

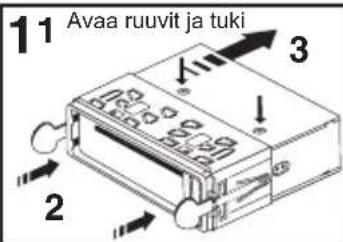

Huom: Pidä avain tallessa, voit tarvita sitä, jos irrotat laitteen autosta.

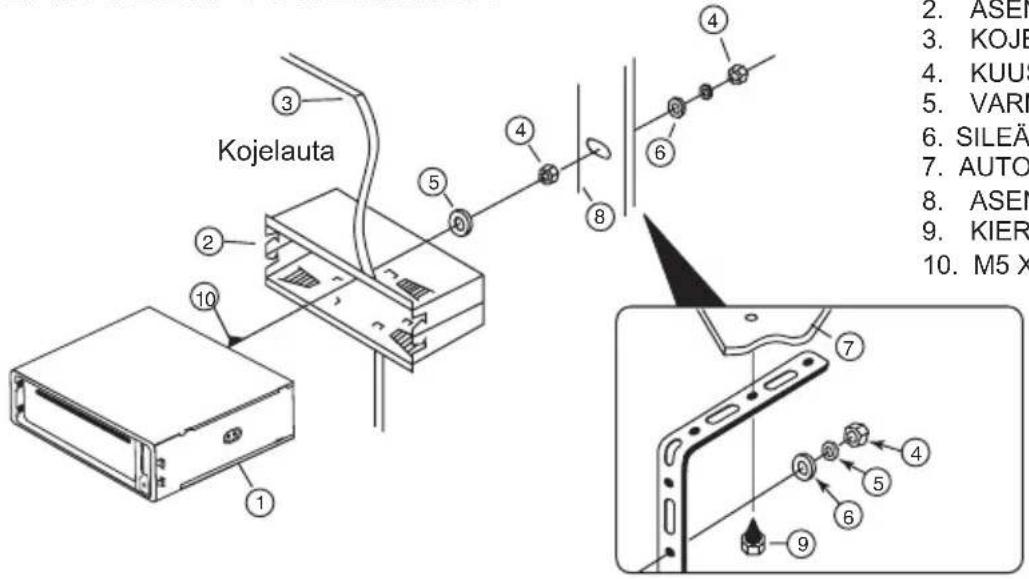

LAITTEEN TUKEMINEN

1. LAITE
2. ASENNUSKEHYS
3. KOJELAUTA
4. KUUSIOMUTTERI
5. VARMISTUSLAATTA
6. SILEÄ ALUSLAATTA
7. AUTON RUNKO
8. ASENNUSRAUTA
9. KIERRERUUVI
10. M5 X 15 KUUSIOPULTTI

Etupaneelin irrottaminen ja kiinnittäminen

Laitteen etupaneeli voidaan irrottaa laitteen varastamisen estämiseksi.

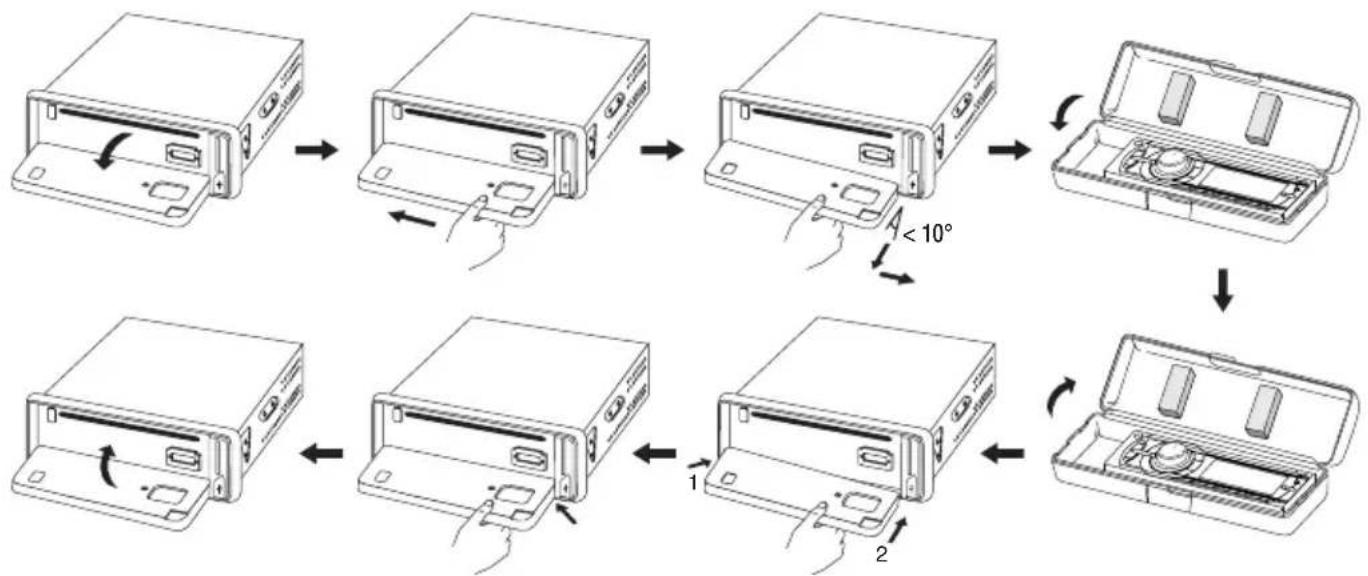

ETUPANEELIN ALAS, KÄÄNTÄMINEN JA IRROTTAMINEN/KIINNITTÄMINEN

Varmista, että painat 📍painiketta (1) OFF, ennen kuin irrotat etupaneelin.

Paina sitten ⬤ -painiketta (17), anna etupaneelin siirtyä vaakatasoon ja irrota se vetämällä sitä itseäsi kohti kuvassa esitetyllä tavalla.

Huom:

• Kun kiinnität etupaneelia, älä paina sitä voimakkaasti laitetta vasten. Etupaneeli kiinnittyy helposti, kun sitä painetaan kevyesti laitetta vasten.
• Kun kuljetat etupaneelia mukanasi, säilytä se tarkoitukseen varatussa kotelossa.
• Kun kiinnität paneelia laitteeseen, älä paina siinä olevaa näyttöä lujaa tai altista sitä kovalle paineelle.

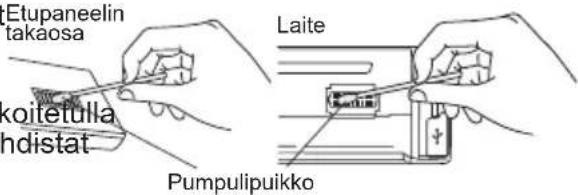

LIITTIMIEN PUHDISTAMINEN

Laite ei ehkä toimi oikein, jos etupaneelin ja laitteen liittimet Etupaneelin ovat likaiset. Estä toimintahäiriöt avaamalla etupaneeli painikkeella ♠ja puhdistamalla liittimet ajoittain.

Puhdista liittimet pumpulipuikolla ja liittimille tar pesuaineella kuvan mukaisesti. Varmista, että pu liittimet varovaisesti yksi kerrallaan, etteivät kontaktipinnat vaurioidu.

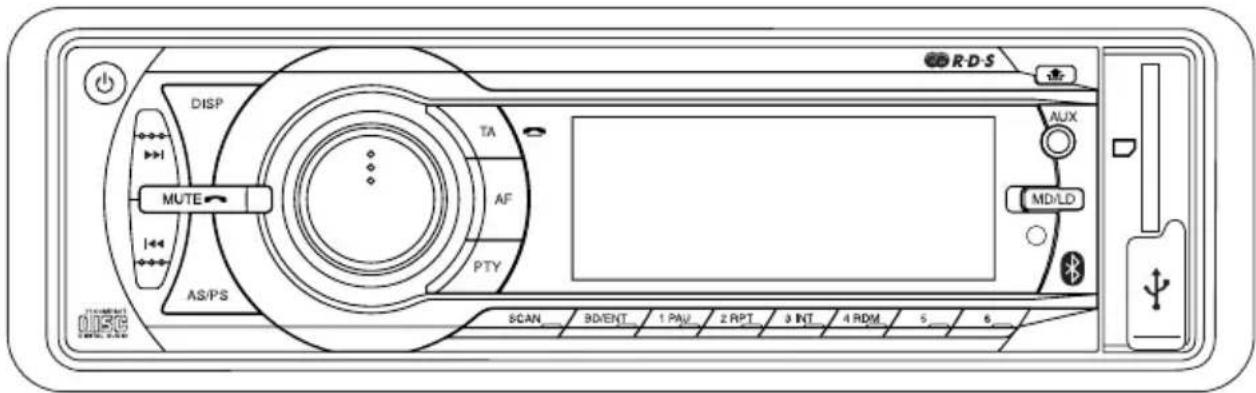

KÄYTTÖ

1. VIRTA PÄÄLLÄ/POIS ( )

Kytke laitteeseen virta päälle ja pois painamalla tätä painiketta. Laitteeseen tulee virta, kun mitä tahansa painiketta painetaan.

2. TOIMINNONVALINTAPAINIKE: BASSO/TREBLE/BALANCE/FADER / ALKUPERÄINEN ÄÄNENVOIMAKKUUS/ADJ/TA VOL/EON/DSP/TA SEEK/PI SOUND/RETUNE/MASK DPI

3. VOLUME UP/DOWN -PAINIKE

VOL-nupin kääntäminen (oikea/vasen) säätää seuraavia toimintoja: VOL (ÄÄNENVOIMAKKUUS) / BAS (BASSO) / TRE (DISKANTTI) / BAL (BALANSSI) FAD (VAIMENNIN). Valitse muita toimintoja painamalla VOL-nuppia vähän aikaa, kunnes halutut toiminnot näkyvät näytöllä. Kuvassa 1 näkyy, miten säätämistoiminnot on valittu VOL-nuppia käyttämällä

Kuva 1 Äänen säätötoimintojen valinta

1. VOL

2. BASS

3. TRE

4. BAL

5. FAD

Lisää tai pienennä äänenvoimakkuutta kääntämällä VOL-nuppia (oikealle/vasemmalle). Näitä painikkeita voidaan käyttää säätämään BASSOA, DISKANTTIA, BALANSSIA ja VAIMENNUSTA (FADER).


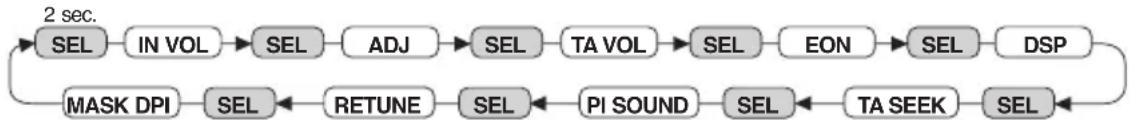

Paina ja pidä VOL-nuppia painettuna säätääksesi seuraavia toimintoja: INIT VOL (ALKUPERÄINEN ÄÄNENVOIMAKKUUS) / ADJ/TA VOL/EON ON/DSP/TA SEEK/PI SOUND/RETUNE/MASK DPI

IN VOL:

Voi säätää alkuperäistä äänenvoimakkuuden tasoa tätä tilaa käyttämällä.

ADJ:

Voi säätää kellonaikaa. Käännä VOL-nuppia myötäpäivään asettaaksesi tunnit ja vastapäivään asettaaksesi minuutit.

TA VOL:

Voi säätää TA:n äänenvoimakkuutta (liikennetiedotuksen äänenvoimakkuuden tasoa).

EON:

Voi valita EON-tilan, PÄÄLLÄ tai POIS PÄÄLTÄ.

DSP:

Voi valita DSP -tilan (klassinen, poppi, rock, flat)

TA SEEK / TA ALARM – LIIKENNETIEDOTUSTEN ETSINTÄ/HÄLYTYS

TA SEEK -tila:

Kun vastikään viritetty radioasema ei vastaanota TP-(liikennenohjelma)tietoja 5 sekuntiin, radio siirtyy seuraavalle asemalle, jolla ei ole samaa asemaa (PI) kuin edellisellä asemalla, mutta jolla on TP-tiedot.

TA seek -tilassa nykyinen asema voidaan vaihtaa johonkin aivan toiseen asemaan, sillä laite etsii TP-asemaa, kun nykyisen aseman kenttävoimakkuus on erittäin heikko, tai jos nykyisellä asemalla ei ole TP-signaalia.

TA ALARM -tila:

Mikään automaattinen uudelleenviritystila ei ole käytössä, vain äänimerkki kuuluu.

PI-ÄÄNI

Toimenpide, kun 2 asemaa, joilla on eri ohjelmatunnistekoodit (PI), ovat samalla taajuudella:

ÄÄNI: Radio kääntyy uudelle asemalle muutaman sekunnin ajaksi, ja siirtyy takaisin edelliselle asemalle

MYKISTYS: Radio on mykistetty

RETUNE L/S -SÄÄTIMET – UUDELLEENVIRITYS

RETUNE L: Valitse automaattisen TA haun lähtöajaksi 90 sekuntia.

RETUNE S: Valitse lähtöajaksi 30 sekuntia.

MASK DPI – AF:N PEITTÄMINEN

MASK DPI: peittää ainoastaan AF:n, jolla on eri PI.

MASK ALL: peittää AF:n, jolla on eri PI tai EI LAINKAAN RDS-signaalia kenttävoimakkuudella.

Kun tätä painetaan vähän aikaa, painikkeet valitsevat suoraan tallennetun aseman. Kun painiketta painetaan yli 1 sekunnin ajan, nykyinen asema tallennetaan muistiin.

RDS-TOIMINNON KÄYTTÖ

Mikä RDS on?

RDS (radion datapalvelu) on Euroopan yleisradioliiton (EBU) kehittämä digitaalinen tietopalvelu. RDS hyödyntää tavallisia FM-lähetyksiä ja tarjoaa erilaisia tietopalveluita ja automaattisia uudelleenviritystoiminoja RDS-toimintoa tukeville autostereoille. Vuonna 1988 RDS otettiin käyttöön Ruotsissa, Isossa-Britanniassa, Irlannissa, Ranskassa Saksassa. Monissa muissa Euroopan maissa tehdään testilähetyksiä. Lähitulevaisuudessa odotetaan olevan käytössä useimmissa Länsi-Euroopan maissa.

5. AF/REG-toiminto (VAIHTOEHTOISET TAAJUUDET)

Valitse AF/REG-vuorottelutila painamalla painiketta vähän aikaa.

Kun AF/REG-vuorottelutila on valittu, radio tarkistaa jatkuvasti AF-signaalin voimakkuutta.

Kun painiketta painetaan pidempään, se toimii regional mode -tilana ON/OFF.

- Regional mode ON - Alueellinen tila ON:

AF-vuorottelu tai PI SEEK toteutetaan niiden asemien kohdalla, joilla kaikilla on samat PI-koodit kuin nykyisellä asemalla Käynnistyvä REG-segmentti näkyy näytöllä.

- Alueellinen tila OFF:

PI-koodin muodossa oleva alueellinen koodi jätetään huomiotta, kun AF-vuorottelu tai PI SEEK on päällä.

6. TA-toiminto (LIIKENNETIEDOTUKSET)

Kun painiketta painetaan vähän aikaa, se aktivoituu TA-tilana ON tai OFF.

Kun TA-tila on päällä, liikennetiedotuksia lähetetään

– Kun laite on CD/MP3-tilassa, se siirtyy väliaikaisesti radio-tilaan.

– Jos äänenvoimakkuus oli raja-arvon alapuolella, se nostetaan raja-arvoon.

– Kun TP-asema löydetään, TP-segmentti käynnistyy näytöllä.

7. PTY-toiminto (OHJELMATYYPPI)

Kun valitaan PTY-tyyppi, valinta toteutetaan tallennetuilla painikkeilla tallennetun painikkeen yhteydessä kuvatulla tavalla. Kun PTY on valittu, radio alkaa etsiä vastaavia PTY-tietoja, ja haku pysähtyy, kun vastaava PTY-tieto löydetään.

Paina DISP-painiketta siirtyäksesi näyttöön ilmestyvien eri tietojen välillä kuten esimerkiksi radiotaajuus, kellonaika, raita ja muut tiedot, jotka riippuvat soittotilasta.

9. MODE/LOUDNESS-PAINIKE (MD/LD)

Tätä painamalla käyttäjä voi valita seuraavat tilat: AUX/TUNER/CD-MP3/USB/SD/MMC/AD2P -tila.

LOUDNESS: Kun painiketta painetaan yli 2 sekunnin ajan, voit valita LOUDNESS-tilan.

10. BAND-PAINIKE - TAAJUUS (BD)

Jokainen taajuus käydään läpi syklisesti tätä painiketta painamalla FM1– FM2 – FM3.

11. AUTOMAATTINEN TAI MANUAALINEN VIRITYS (SUUREMPI TAAJUUS 📂I PIENEMPI TAAJUUS)

(A) RADIO-TÍLA

Kun näitä painikkeita painetaan vähän aikaa, ne toimivat SEEK virityksen painikkeina. painetaan yli 1 sekunnin ajan, ne toimivat MANUAALISEN-viritystilassa.

Kun painikkeita painetaan vähän aikaa, ne toimivat SEURAAVA RAITA tai EDELLINEN RAITA -tilassa Kun niitä painetaan yli 1 sekunnin ajan, ne toimivat CUE tai REVIEW -tilan painikkeina.

12. AUTO SEEK -HAKU – ASEMIEN AUTOMAATTINEN HAKU (AS/PS)

Kun painiketta painetaan vähän aikaa, radio hakee jokaista tallennettua asemaa.

Kun kenttävahvuuden taso on suurempi kuin pysähtymiskynnys, radio jää 5 sekunniksi tallennetun aseman kohdalle vapauttaen vaimennuksen ja jatkaa sitten hakua.

Kun painiketta painetaan yli 1 sekunnin ajan, 6 vahvinta asemaa tallennetaan vastaavien numeroiden taakse. Kun AS (auto seek, automaattinen haku) on lopetettu, radio käynnistää tallennettujen asemien selauksen.

13. "SCAN" AUTOMAATTINEN VIRITYKSEN OHJAUS (SCAN)

Tämä painike käynnistää RADIO SCAN -tilan. Toiminto vastaa tavallista hakua, mutta pysähtyy 5 sekunniksi jokaisen RADIO SCAN -tilassa löydetyn aseman kohdalle.

14. MUTE-PAINIKE - MYKISTYS (MUTE)

Mykistä ääni painamalla painiketta kerran. Toinen painallus palauttaa äänen mykistystä edeltäneelle tasolle.

15. TAAJUUSKORJAIMEN

Paina DSP valitaksesi (Classic, Rock, Pop, Flat) taajuuskorjaintilaa

16. LCD-NÄYTTÖ

Laitteen nykyinen tila näkyy nestekidenäytöllä.

17. ETUPANEELIN AVAAMINEN

Paina patiketta, niin etupaneeli avautuu.

CD/MP3/WMA-SÄÄTIMIEN SIJAINTI

18. CD-PESÄ

19. CD:N POISTOPAINIKE EJECT

Pysäytä toisto hetkeksi painamalla PAU-tilassa. Palaa normaaliin toistoon painamalla painiketta uudestaan.

RAITA/HAKU-PAINIKE (11)

RAITOJEN HAKU ETEEN- JA TAAKSEPÄIN (tai kappaleen vaihtaminen)

Paina OHITA-painiketta ( Khai ) tolton aikana siirtyäksesi haluamaasi raitaan (kappale).

TAAKSEPÄIN ....ENPÄIN

Kelaa levyä nopeasti painamalla toiston aikana OHITA-painiketta ja pitämällä se alhaalla (◄◄ tai ►►)

Kun löydät levyltä haluamasi kohdan, vapauta painike. Soitin palaa normaaliin toistoon.

21. REPEAT-PAINIKE - TOISTA

Kun tätä painiketta painetaan, näytölle tulee RPT -viesti ja valittua raitaa toistetaan tauotta niin kauan kunnes toiminto kumotaan painamalla painiketta uudestaan.

22. INTRO-PAINIKE (raitojen esikuuntelu)

Kun tätä painiketta painetaan, INT -viesti näkyy näytöllä ja jokaisen raidan alusta soitetaan muutama sekunti. Pysäytä intro-toiminto ja kuuntele raita painamalla painiketta uudestaan.

23. RANDOM-PAINIKE – SATTUMANVARAINEN TOISTOJÄRJESTYS

Kun tätä painiketta painetaan, näytölle tulee RDM -teksti, ja levyn raidat toistetaan satunnaisessa järjestyksessä tavallisen järjestyksen sijaan. Peruuta RANDOM-tila painamalla uudestaan RDM-painiketta (23).

24, 25. EDELLINEN/SEURAAVA KANSIO (MP3-/WMA-tiedostojen kohdalla)

M5: Edellinen kansio / M6: Seuraava kansio

MP3-/WMA-TIEDOSTOJEN VALINTA

Raidan haku:

• Paina ja pidä alhaalla näppäintä "AS/PS". Hakutoiminto on aktivoitu.
• Valitse haluamasi numero kiertämällä säädintä "VOL" oikealle tai vasemmalle.
• Paina säädintä "VOL", ensimmäisen raidan numero jää muistiin ja toisen muistipaikan numero alkaa vilkkumaan.
• Valitse toinen ja kolmas raita samalla tavoin kiertämällä säädintä "VOL" oikealle tai vasemmalle.
• Paina "BD/ENT", valittu raita alkaa soimaan.

Haku kirjaimen perusteella:

• Paina näppäintä "AS/PS" kaksi kertaa. Hakutoiminto kirjaimen perusteella on aktivoitu.
• Valitse haluamasi kirjain kiertämällä säädintä "VOL" oikealle tai vasemmalle.
• Valitse toinen ja kolmas kirjain samalla tavoin kiertämällä säädintä "VOL" oikealle tai vasemmalle.
• Näytössä näkyy raita, jonka nimessä on valitsemasi kirjain.
• Valitse haluamasi raita kiertämällä säädintä "VOL" oikealle tai vasemmalle.
• Paina "BD/ENT", valitsemasi raidan toisto alkaa.

Haku tiedoston nimen perusteella:

• Paina näppäintä "AS/PS". Hakutoiminto kansion perusteella on aktivoitu.
• Valitse haluamasi kansio kiertämällä säädintä "VOL" oikealle tai vasemmalle.
• Vahvista valinta painamalla näppäintä "BD/ENT", näytössä näkyy ensimmäisen tiedoston nimi.

26, 27. USB/SD-/MMC-MUISTIKORTTI

Laitteessa on mukana USB-portti ja kortinlukija SD-/MMC-muistikorteille. Näihin tallennetut MP3- tai WMA-tiedostot voidaan toistaa.

1. Liitä USB-muistilaite USB-porttiin.
2. Jos käytät muistikorttia, pane kortti muistikortinlukijaan.

3. Soitin vaihtaa automaattisesti tulosignaalin lähteen ja toisto alkaa.

4. USB-muistilaitteesta tai muistikortilta toistettavien äänitiedostojen toiston hallinnasta on lisätietoja yleisistä toiminnoista kertovassa osiossa.

Huom:

• Emme voi taata, että soitin tunnistaa kaikki laitteet tai että kaikki mahdolliset toiminnot ovat käytössä, koska USB-, SD- ja MMC-laitteita on valtava määrä ja niiden toiminnot ovat joskus erilaisia valmistajasta riippuen.
• Soittimeen ei voi liittää USB-kiintolevyä.

28. AUX-LIITIN

Soittimen AUX-liittimeen voidaan kytkeä ulkoinen laite (esim. MP3-soitin). Sisältö toistetaan ajoneuvon kaiuttimista. Valitse AUX IN -tila painikkeella MD/LD.

- Liitä soittimen AUX-liitin ulkoisen laitteen audiolähtöön.

29 RESET

Reset-painike on syvennyksessä.
Reset-painike on aktivoitava seuraavissa tilanteissa:
- laitteen alkuasennuksessa, kun kaikki johdot on kytketty.
• Kaikki toimintopainikkeet eivät toimi.
• Näytöllä on virhe-symboli.

30. LED-VALO (ILMOITTAA VIRRAN OLEVAN PÄÄLLÄ)

LED-valo syttyy, kun virta kytketään päälle.

BLUETOOTH-YHTEYS AUTON ÄÄNENTOISTOLAITTEISIIN

Linkittäminen

Autoradio ja kännykkä on LINKITETTÄVÄ yhteen. Tämän jälkeen voit käyttää kännykkääsi autostereoiden kautta.

1. Bluetooth-toiminto on aina päällä. Linkitä aloittamalla kännykästäsi. Katso kännykkäsi käyttöohjeista oikeat toimenpiteet linkittämiseksi.
2. Näyttöön ilmestyy "CarBT", jolloin kännykkäsi etsii kantoalueella olevia Bluetooth-laitteita. Kun koodia pyydettään, syötä "1234".
3. Kun linkitys on onnistunut, kytke autostereoon jos se ei ole kytkeytynyt automaattisesti.

Soittaminen / vastaaminen langatonta kauko-ohjainta käyttämällä

• Soita painamalla kauko-ohjaimella olevaa “ ” –painiketta ja syöttämällä PUHELINNUM näppäimistöön numeronäppäimiä käyttämällä.
• Kun olet syöttänyt PUHELİNNUMERÖN, paina “ 🚫”udelleen aloittaaksesi puhelun.
• Lopeta puhelu painamalla “ 📞 painiketta.
  • Vastaa puheluun painamalla “-painiketta.
• Paina “ hylätäksesi saapuvia puheluja.

Puheluiden soittaminen / vastaanottaminen etupaneelin kautta

• Uudelleenvalinta puhelut

1. Paina ja pidä “ -udelleenvalinta viimeisen puhelun.

2. Paina " " piholun aloittamiseksi.

- Lopeta puhelu painamalla “ 📞 painiketta.

• Vastaa puheluun painamalla “-painiketta.

- Paina “ ^2 hlätäksesi saapuvan puhelun.

Audio Streaming (Virtausääni)

1. Jos puhelimesi on yhteensopiva "A2DP"-formaatin kanssa, voit kuunnella musiikkia kännykälläsi ja musiikki voidaan siirtää auton äänentoistolaitteeseen.
2. Varmista, että kännykkäsi ja autoradio on linkitetty ja kytketty.
3. Kuuntele musiikkia kännykällä kännykkäsi käyttöohjeiden mukaan.
4. Paina MD/LD-painiketta A2DP-tilaan siirtymistä varten.
5. Voit painaa autostereon kai painiheita siirtyäksesi edellisiin tai seuraaviin raitoihin.

Muistin varmuuskopointi

Laite on varustettu sisäänrakennetulla muistilla I.C. (Integrated Circuits) tallentaa käyttäjän asetukset, kuten virittimen pikavalintakanavaa ja äänen hallinta-asetukset. Kun valta on irrottaa, nämä asetukset eivät katoa.

TEKNISET TIEDOT

CD/MP3/WMA-SOITIN

Signaali-kohina-suhde > 60 dB

Kanavaerotus > 50 dB (1 kHz)

Taajuusvaste 20 Hz - 20 kHz

VIRITIN (FM)

Taajuusalue 87,5-108 MHz

Herkkyys 2,8 μV

Stereokanavaerotus 30 dB

Signaali-kohina-suhde 50 dB

Kanava-askel 50 kHz

ANTO

Antoimpedanssi 2V (enimmäis)

Impedanssi 10k Ohm

LIITÄNNÄN LINJATULO

Taajuusvaste 20 Hz - 20 kHz

Herkkyys 775 mV

Impedanssi 20k Ohm

YLEISTÄ

Virtalähde 12V DC (10,8–15,6 V sallittu)

Kaiutinten 4 tai 8 Ohm

antoimpedanssiteho 40 W x 4 CH

Fuusioitua 10 A

Huom: Teknisiä tietoja ja suunnittelua voidaan muuttaa parannusten yhteydessä siitä ilmoittamatta.

Sähkö- ja elektroniikkalaitteet sekä niissä käytettävät paristot sisältävät materiaaleja, komponentteja ja aineita, jotka voivat olla vahingollisia terveydelle ja ympäristölle, jos jätemateriaalia (pois heitettävät sähkö- ja elektroniikkalaitteet sekä paristot) ei käsitellä asianmukaisesti.

Sähkö- ja elektroniikkalaitteet sekä paristot on merkitty alla olevalla rastitun jäteastian symbolilla. Symboli kertoo, ettei sähkö- ja elektroniikkalaitteita tai paristoja saa hävittää kotitalousjätteen mukana vaan ne on hävitettävä erikseen.

On tärkeää, että loppukäyttäjänä viet käytetyt paristot oikeaan keräyspaikkaan. Tällä tavoin voit varmistaa, että paristot kierrätetään lain mukaan eivätkä ne vahingoita ympäristöä.

Kaikkiin kaupunkeihin on perustettu keräyspisteitä. Sähkö- ja elektroniikkalaitteet sekä paristot voi viedä itse ilmaiseksi pisteisiin tai ne voidaan kerätä suoraan kotoa. Lisätietoja saat kuntasi tekniseltä osastolta.

KAIKKI OIKEUDET PIDÄTETÄÄN.

TEKIJÄNOIKEUDET OMISTAA DENVER ELECTRONICS A/S.

Imported by:

Inter Sales A/S

Stavneagervej 22

8250 Egaa

Denmark

10R-030489

www.denver-electronics.com

DENVER®

CAD-474BT
