Produkttyp	Autoradio mit CD/MP3/WMA-Player, FM/AM-Radio, Bluetooth
Modell	Denver CAD-474BT
Stromversorgung	12V DC (10,8-15,6V)
Lautsprecherimpedanz	4 oder 8 Ohm
Maximale Ausgangsleistung	4 x 40W
Sicherungswert	10A
Abmessungen (B x H)	182mm x 53mm (Standard DIN-Größe)
Display	LCD-Display mit Radio-Datensystem (RDS)
Radiobänder	FM: 87,5-108 MHz (50 kHz Schritt), RDS, AF, TA, PTY
CD-Wiedergabe	CD/CDR/CDRW, MP3/WMA
Medieneingänge	USB, SD/MMC-Kartenslot, Front-AUX-Eingang
Bluetooth	Freisprechen und A2DP-Audio-Streaming
Audio-Regler	Bass, Höhen, Balance, Fader, Equalizer (Classic/Rock/POP/Flat), Loudness
Frontblende	Herausklappbare und abnehmbare Diebstahlsicherung
Speichersender	18 FM-Speicher (6 pro Band)
Line Out (RCA)	2V max, 10k Ohm Impedanz
Line-In-Empfindlichkeit	775 mV, 20k Ohm Impedanz
Signal-Rausch-Abstand (CD)	>60 dB
Kanaltrennung (CD)	>50 dB bei 1 kHz
Frequenzgang	20 Hz - 20 kHz
Mitgeliefertes Zubehör	Einbauset, Ausbauwerkzeug, Frontblendentasche, externes Mikrofon
Wartung	Sicherung durch 10A ersetzen; Anschlüsse der Frontblende mit Kontaktreiniger säubern
Sicherheit	Verwenden Sie die vorgeschriebene Sicherung; nicht einbauen, wenn es die Sicht behindert; Frontblende trocken halten

Häufig gestellte Fragen - CAD-474BT DENVER

Wie verbinde ich mein Telefon über Bluetooth mit dem Denver CAD-474BT?

Stellen Sie sicher, dass das Bluetooth des Geräts aktiviert ist (immer an). Suchen Sie auf Ihrem Telefon nach verfügbaren Geräten und wählen Sie CarBT aus. Geben Sie die PIN 1234 ein. Nach der Kopplung verbinden Sie sich mit dem Headunit, falls nicht automatisch. Dann können Sie Anrufe tätigen und Musik über A2DP streamen.

Warum spielt mein USB-Gerät oder meine SD-Karte keine Musik ab?

Das Gerät unterstützt MP3- und WMA-Dateien auf USB- und SD/MMC-Karten. Stellen Sie sicher, dass das Medium im FAT32-Format formatiert ist und kompatible Dateien enthält. Beachten Sie, dass USB-Festplatten nicht unterstützt werden. Wenn die Wiedergabe fehlschlägt, versuchen Sie ein anderes Gerät oder formatieren Sie neu.

Wie entferne ich die Frontblende zur Diebstahlsicherung?

Drücken Sie zuerst die POWER-Taste, um das Gerät auszuschalten. Drücken Sie dann die OPEN-Taste (17), um die Blende herunterzuklappen, bis sie waagerecht ist. Ziehen Sie die Blende vorsichtig zu sich hin ab. Bewahren Sie sie in der mitgelieferten Tasche auf. Zum Wiederanbringen drücken Sie sie leicht auf das Gerät, bis sie einrastet.

Was ist die RDS-Funktion und wie verwende ich AF/TA/PTY?

RDS (Radio Data System) liefert digitale Informationen auf FM. Verwenden Sie AF, um automatisch zur stärksten alternativen Frequenz für denselben Sender zu wechseln. TA priorisiert Verkehrsdurchsagen; wenn aktiviert, schaltet das Gerät während Verkehrsinformationen auf Radio um. PTY ermöglicht die Suche nach Programmtypen (z.B. Nachrichten, Rock). Drücken Sie die entsprechenden Tasten, um die Funktion zu aktivieren.

Wie stelle ich die Uhr am CAD-474BT ein?

Halten Sie den VOL-Knopf (SEL) gedrückt, bis IN VOL erscheint, dann drücken Sie wiederholt, bis ADJ angezeigt wird. Drehen Sie den Knopf im Uhrzeigersinn, um die Stunden, gegen den Uhrzeigersinn für die Minuten einzustellen. Die Einstellung wird nach wenigen Sekunden gespeichert.

Kann ich Musik drahtlos von meinem Telefon abspielen?

Ja, wenn Ihr Telefon A2DP Bluetooth unterstützt. Koppeln und verbinden Sie sich wie beschrieben, drücken Sie dann MD/LD, um den Modus A2DP auszuwählen. Spielen Sie Musik auf Ihrem Telefon ab; der Ton wird über die Autolautsprecher gestreamt. Verwenden Sie die SKIP-Tasten des Headunits, um Titel zu wechseln.

Was soll ich tun, wenn das Gerät keinen Strom hat oder das Display leer ist?

Überprüfen Sie, ob der Zündschlüssel auf ACC oder ON steht. Prüfen Sie, ob die Sicherung (10A) durchgebrannt ist. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie durch eine mit gleichem Wert. Stellen Sie außerdem sicher, dass die ständige 12V-Speicherleitung (gelb) und die Zündleitung (rot) korrekt angeschlossen sind.

Wie stelle ich den Sound-Equalizer ein?

Drücken Sie die DSP-Taste wiederholt, um durch die Equalizer-Voreinstellungen zu blättern: Classic, Rock, POP, Flat. Für manuelle Einstellung drücken Sie SEL (VOL-Knopf), bis BAS (Bass), TRE (Höhen), BAL (Balance) oder FAD (Fader) erscheint, dann drehen Sie den Knopf zum Einstellen.

Kann ich einen externen Verstärker oder Subwoofer anschließen?

Ja, das Gerät verfügt über RCA Line Out-Ausgänge (rot/rechts, weiß/links) mit einer maximalen Ausgangsspannung von 2V. Sie können diese an einen externen Verstärker anschließen. Stellen Sie sicher, dass die Eingangsimpedanz des Verstärkers kompatibel ist (10k Ohm oder höher).

Wie setze ich das Gerät zurück, wenn Tasten nicht reagieren?

Suchen Sie die RESET-Taste am Gehäuse (Punkt 29). Drücken Sie sie mit einem spitzen Gegenstand (z.B. Kugelschreiber). Dadurch werden die Werkseinstellungen wiederhergestellt. Führen Sie einen Reset nach der Installation oder durch, wenn das Display Fehlersymbole anzeigt.

BEDIENUNGSANLEITUNG CAD-474BT DENVER

7. Funktionen 'PTY' (Programtype)

CD/MP3/WMA AFSPILLER

Udgangseffekt 40W x 4 kanaler

Sikring 10A

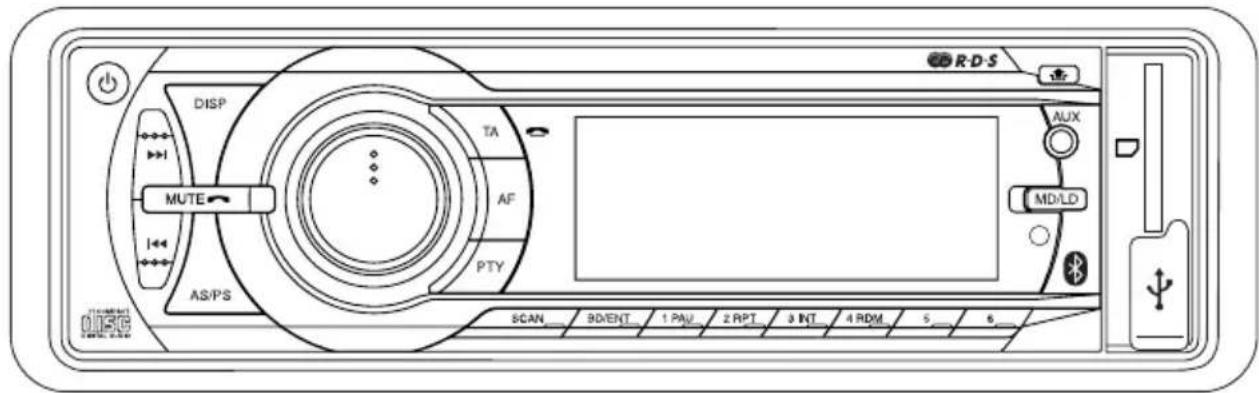

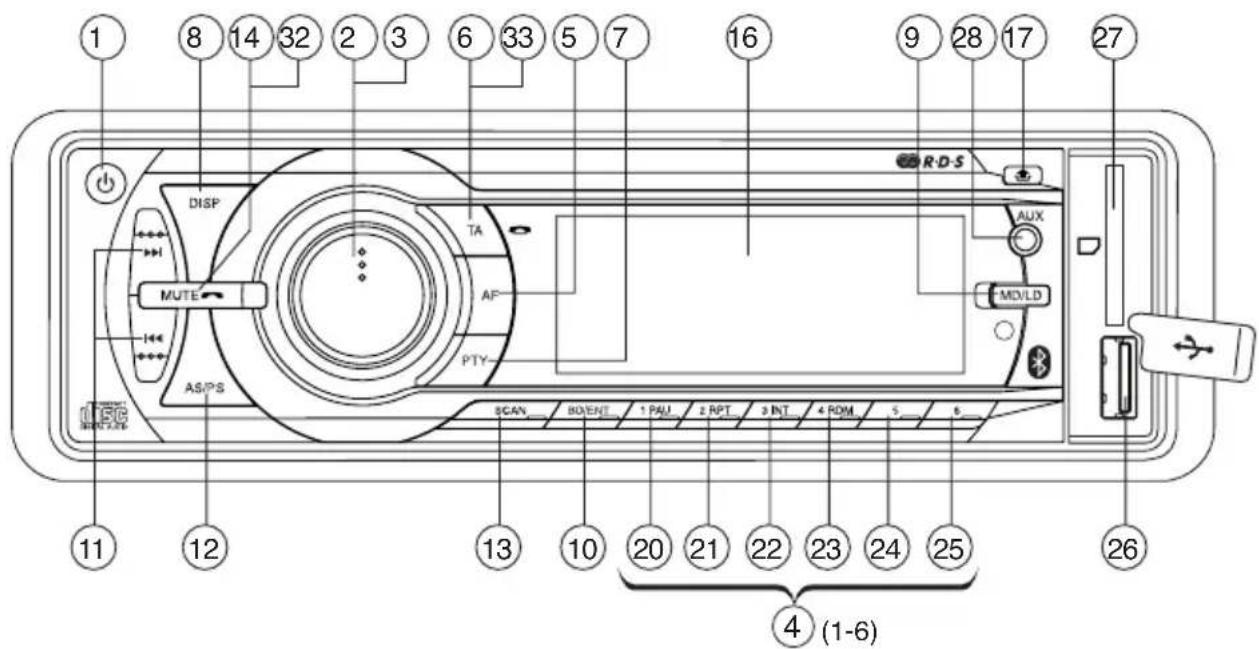

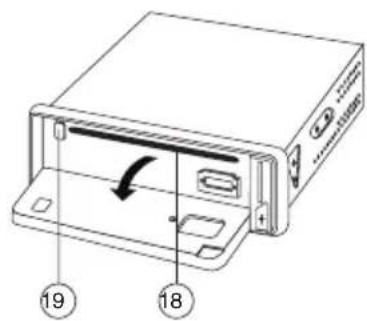

ANORDNUNG DER TEILE UND REGLER

1. EIN/AUS ( )
2. FUNKTIONSWAHL: UMSCHALTEN BÄSSE/HÖHEN/BALANCE/FADER / EINSCHALTLAUTSTÄRKE / ADJ / TA LAUTSTÄRKE / EON / DSP / TA SEEK/PI SOUND/RETUNE/MASK DPI
3. LAUTSTÄRKE +/-: EINSTELLEN BÄSSE/HÖHEN/BALANCE/FADER / EINSCHALTLAUTSTÄRKE / ADJ / TA LAUTSTÄRKE / EON / DSP / TA SEEK/PI SOUND/RETUNE/MASK DPI
4. SENDER SPEICHER (1, 2, 3, 4, 5, 6)
5. AF (ALTERNATIVE FREQUENZEN)
6. TA (VERKEHRSFUNK)
7. PTY (PROGRAMMTYP)
8. DISPLAY (DISP)
9. MODUS/LAUTFUNKTION (MD/LD)
10. BANDWAHL/ENTER (BD/ENT)
11. AUTOMATISCHE ODER MANUELLE SENDERSUCHE (AUFWÄRTS ODER ABWÄRTS) CD TRACK/SUCHE
12. AUTOMATISCHE SUCHE UND SPEICHERUNG (AS/PS)
13. SCAN AUTOMATISCHE SUCHE (SCAN)
14. STUMMSCHALTUNG (MUTE)
15. EQUALIZER (DSP)
16. LCD DISPLAY
17. FRONTBLENDE ABNEHMEN ( )
18. CD SLOT
19. CD AUSGABETASTE ( )
20. PAUSE
21. WIEDERHOLUNG
22. INTRO (Anspielen aller Tracks)
23. ZUFALLSWIEDERGABE
    24, 25. ALBUM +/- (nur MP3/WMA Dateien)
24. USB PORT
25. MULTIMEDIA CARD (MMC) / SD CARD SLOT
26. VORDERER AUX-INPUT
27. RÜCKSTELLTASTE
28. STATUS LED
29. TELEFONNUMMER
30. ABNEHMEN (
31. AUFLEGEN ()

Rot (rechts) Weiß (links)

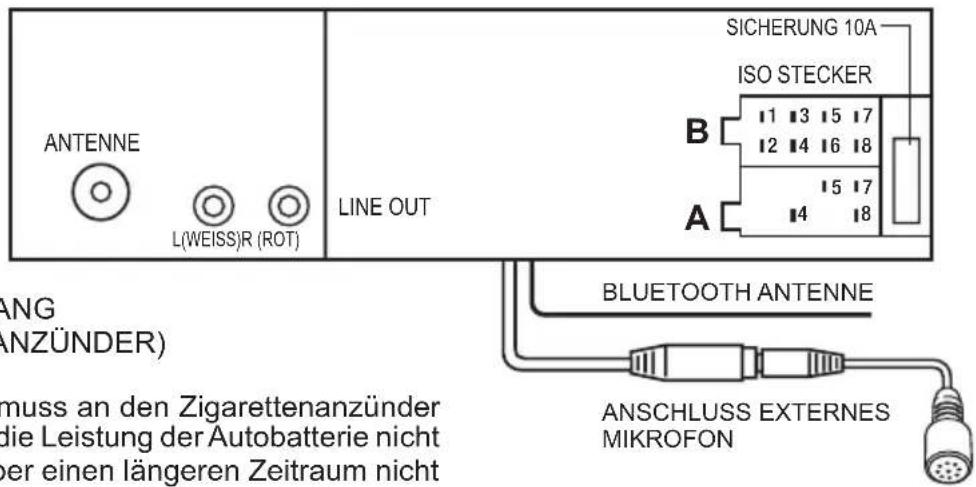

ANSCHLUSS A

1. SPEICHER +12 V

2. AUTO ANTENNENAUSGANG

3. +12 V (AN ZIGARETTENANZÜNDER)

4. ERDE

Hinweis: (Anschluss A Nr. 7) muss an den Zigarettenanzünder angeschlossen werden, damit die Leistung der Autobatterie nicht nachlässt, wenn der Wagen über einen längeren Zeitraum nicht benutzt werden sollte.

ANSCHLUSS B

1. HINTERER RECHTER LAUTSPRECHER (+)
2. HINTERER RECHTER LAUTSPRECHER (-)
3. VORDERER RECHTER LAUTSPRECHER (+)
4. VORDERER RECHTER LAUTSPRECHER (-)
5. VORDERER LINKER LAUTSPRECHER (+)
6. VORDERER LINKER LAUTSPRECHER (-)
7. HINTERER LINKER LAUTSPRECHER (+)
8. HINTERER LINKER LAUTSPRECHER (-)

Wartung

AUSTAUSCH DER SICHERUNG

Wenn die Sicherung blockieren sollte, überprüfen Sie bitte den Stromanschluss und tauschen die Sicherung aus. Wenn die Sicherung nach dem Austausch weiter blockieren sollte, könnte eine interne Fehlfunktion vorliegen. Suchen Sie in diesem Fall die nächste Werkstatt auf.

Warnung

Verwenden Sie für jedes Kabel eine Sicherung mit der entsprechenden Amperezahl. Die Verwendung von Sicherungen mit höheren Amperezahlen kann zu schwerwiegenden Schäden führen.

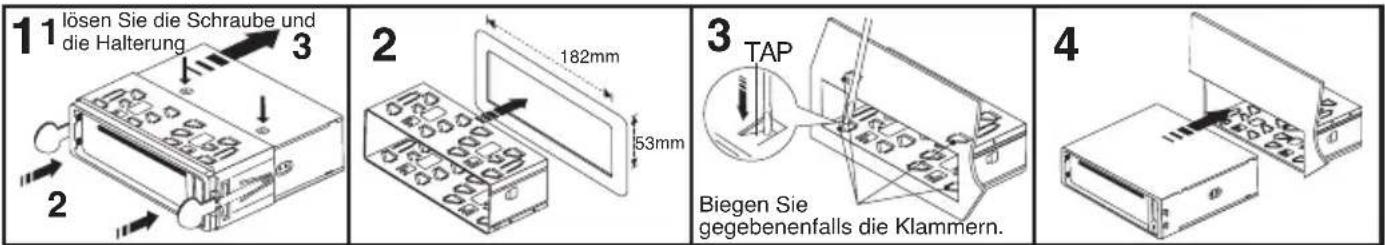

INSTALLATION

WARNHINWEISE

• Wählen Sie den Anbringungsort so aus, dass die normalen Fahrfunktionen des Fahrers nicht gestört werden.
• Installieren das Gerät nicht dort, wo es hohen Temperaturen ausgesetzt sein könnte, zum Beispiel direkter Sonneneinstrahlung oder warmer Luft aus der Heizung bzw. Staub, Schmutz oder starken Vibrationen ausgesetzt sein könnte.
• Verwenden Sie ausschließlich die mitgelieferte Haltevorrichtung, damit die sichere Installation gewährleistet ist.
  • Entfernen Sie die Frontabdeckung, bevor Sie das Gerät installieren.

HINWEIS: Der Neigungswinkel für die Installation des Autoradios darf 30° nicht überschreiten, da sich die Frontabdeckung sonst nicht öffnen lässt.

Hinweis: Bewahren Sie den Auslöseriegel an einem sicheren Ort auf, da sie diesen benötigen, wenn Sie das Gerät später aus dem Fahrzeug entfernen möchten.

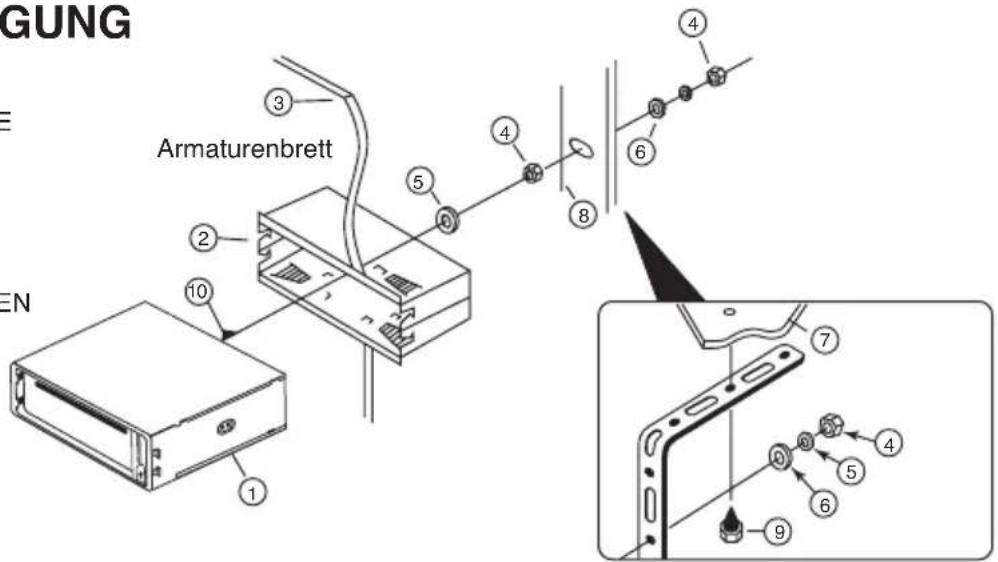

GERÄTEBEFESTIGUNG

1. GERÄT
2. ABNEHMBARES GEHÄUSE
3. ARMATURENBRETT
4. SECHSKANTSCHRAUBE
5. SICHERUNGSSCHEIBE
6. BEILAGSCHEIBE
7. FAHRZEUGKAROSSERIE
8. HINTERER HALTESTREIFEN
9. BLECHSCHRAUBE
10. 10 M 5 x 15 SECHSKANTSCHRAUBE

Abnehmen und Anbringen der Frontabdeckung

Das Frontteil dieses Geräts kann abgenommen werden und dient als Diebstahlsicherung.

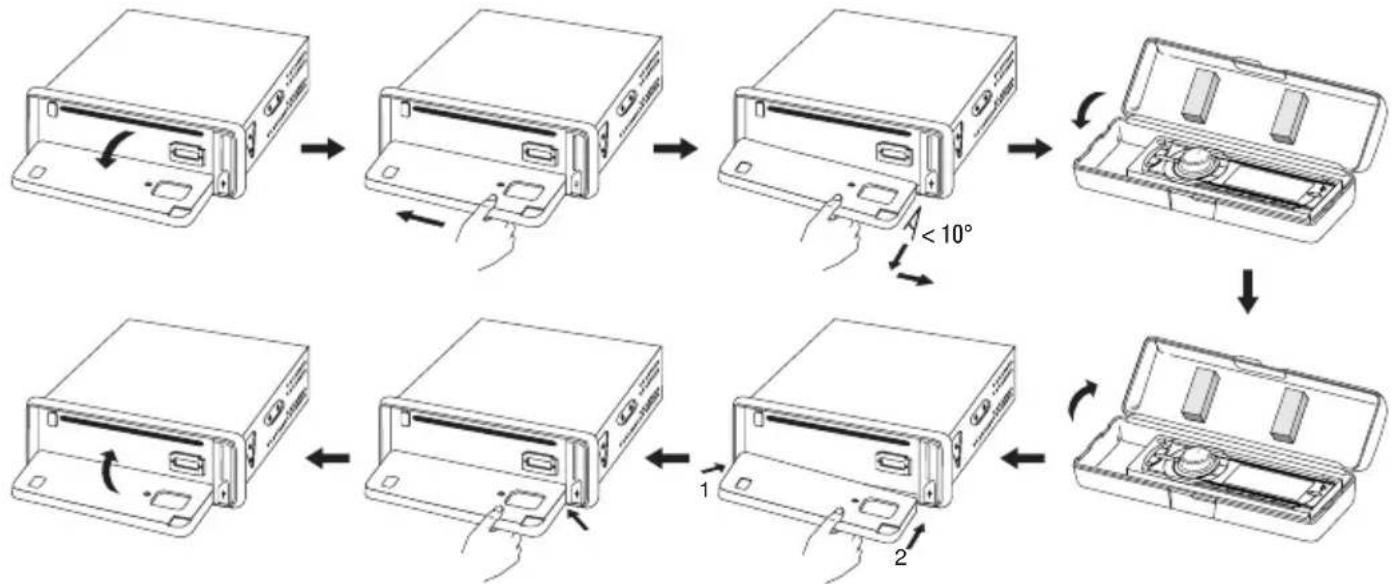

DIE FRONTABDECKUNG ABKLAPPEN, ABNEHMEN UND ANBRINGEN

Drücken Sie zuerst die Taste (1) in die Stellung OFF, bevor Sie die Frontabdeckung abnehmen. Drücken Sie dann die Taste (17), halten Sie die Frontabdeckung horizontal und ziehen Sie die Abdeckung, wie abgebildet, in Ihre Richtung.

Hinweise:

• Drücken Sie die Frontabdeckung nicht mit Gewalt gegen das Gerät. Die Abdeckung kann einfach angebracht werden, indem Sie leicht gegen das Gerät drücken.
• Wenn Sie die Frontabdeckung mit sich nehmen, bewahren Sie sie bitte in der mitgelieferten Hülle.
• Drücken Sie nicht fest oder mit Gewalt gegen das Anzeigefenster der Frontabdeckung, während sie diese am Gerät anbringen.

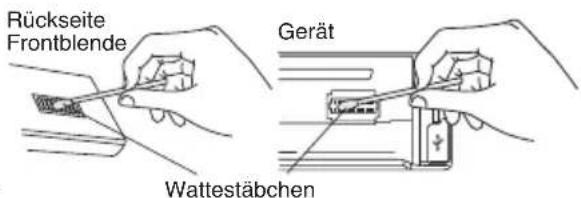

KONTAKTE REINIGEN

Es kann zu Fehlfunktionen kommen, wenn die Kontakte von Gerät und/oder Frontblende verschmutzt sind. Nehmen Sie zum Reinigen der Kontakte bitte gelegentlich die Frontblende mit Tastendruck auf ab.

Benutzen Sie zur Reinigung der Kontakte ein Wattestäbchen, bei starker Verschmutzung können Sie etwas Reinigungsalkohol benutzen. Bitte achten Sie darauf, dass Sie die Kontakte nicht beschädigen.

BEDIENUNG

1. EIN- UND AUSSCHALTER ( )

Mit dieser Taste schalten Sie das Gerät ein und aus.

Sie können das Gerät durch drücken jeder beliebigen Taste einschalten.

2. FUNKTIONSWAHL: UMSCHALTEN BÄSSE/HÖHEN/BALANCE/FADER / EINSCHALTLAUTSTÄRKE / ADJ / TA LAUTSTÄRKE / EON / DSP / TA SEEK/PI SOUND/RETUNE/MASK DPI

3. LAUTSTÄRKE +/-

Drehen Sie VOL (rechts/links) zum Einstellen von VOL/BAS/TRE/BAL/FAD. Zur Auswahl weiterer Funktionen drücken Sie kurz VOL, bis die gewünschte Funktion angezeigt wird. Abbildung 1 zeigt die Einstellung der gewählten Funktionen mit VOL.

Abb. 1 Auswahl der Soundsteuerungen

1. VOL

2. BASS

3. TRE

4. BAL

5. FAD

Die Lautstärke erhöhen oder verringern Sie mit VOL (rechts/links). Hier werden BÄSSE, HÖHEN, BALANCE und FADER eingestellt.

2 sec.

Halten Sie VOL zur Einstellung von EINSCHALTLAUTSTÄRKE/ADJ/TA LAUTSTÄRKE/EON EIN/DSP/TA SEEK/PI SOUND/RETUNE/MASK DPI gedrückt:

IN VOL:

Einstellen der Einschaltlautstärke.

ADJ:

Einstellen der Uhrzeit. Drehen Sie VOL zum Einstellen der Stunden nach rechts und zum Einstellen der Minuten nach links.

TA VOL:

Einstellen der TA Lautstärke (Übertragungslautstärke der Verkehrsdurchsagen).

EON:

Umschalten zwischen EON EIN/AUS.

DSP:

Umschalten des DSP Modus (Klassik, Pop, Rock, Flat)

TA SUCHE/TA ALARM:

TA SUCHMODUS:

Wenn eine neu eingeschaltete Radiostation 5 Sekunden lang keine TP-Information empfängt, schaltet das Radio zur nächsten Station mit der gleichen PI-Station um. Die TP-Information wird empfangen. Im TA-Suchmodus kann der aktuelle Sender gewechselt werden, weil das Gerät einen TP-Sender sucht, wenn die Feldstärke der aktuellen Sendestation sehr schlecht ist oder sie kein TP-Signal sendet.

TA ALARMMODUS:

Wenn kein automatischer Neuabstimmungsmodus aktiviert ist, ertönt nur ein Piepton.

PI SOUND:

2 Sender mit unterschiedlichen Programmidentifizierungscodes (PI) auf der gleichen Frequenz:

SOUND: Das Radio schaltet für einige Sekunden auf den neuen Sender um und dann wieder zurück

MUTE: Das Radio ist stummgeschaltet.

NEUABSTIMMUNG L/S REGLER:

NEUABSTIMMUNG L: Wählen Sie 90 Sekunden als Anfangszeit für die TA-Automatiksuche.

NEUABSTIMMUNG S: Wählen Sie als Anfangszeit 30 Sekunden aus.

DPI MASKIEREN:

MASKIERE DPI: Maskiert wird nur die alternative Frequenz (AF) mit einer abweichenden PI-Reglung. ALLE MASKIEREN: Maskierung der AF mit abweichender PI-Reglung und OHNE RDS-Signal mit Feldstärke.

4. SENDERSPEICHER (1, 2, 3, 4, 5, 6)

Mit kurzem Tastendruck Aufrufen des entsprechenden Senderspeichers. Zum Speichern des aktuellen Senders Taste 1 Sekunde gedrückt halten.

DIE RDS-FUNKTION

Was ist RDS?

RDS (Radio-Daten-System) ist ein von der EBU (European Broadcast Union) entwickeltes digitales Informationssystem. Aufgesetzt auf normale UKW-Äusstrahlungen, bietet RDS eine Reihe an Informationsleistungen und automatischen Abstimmungsfunktionen für RDS kompatible Kfz-Stereoradios.

1988 wurde RDS in Großbritannien, Frankreich, Westdeutschland, Irland und Schweden eingeführt. In vielen anderen europäischen Ländern laufen Testübertragungen. Man erwartet, dass RDS in naher Zukunft in den meisten westeuropäischen Ländern zur Verfügung stehen wird.

5. 'AF'-Funktion (ALTERNATIVE FREQUENZEN)

Durch antippen wird der AF/REG-Schaltmodus ausgewählt.

Wenn der Schaltmodus AF/REG ausgewählt wird, prüft das Radio permanent die Stärke der alternativen Frequenz. Durch langes Drücken, wird der Regionalmodus EIN/AUS aktiviert.

Regionalmodus EIN:

Die AF-Schaltung oder PI SUCHE gilt für alle Stationen mit den gleichen PI-Codes, wie die aktuelle Station. An der LCD-Anzeige wird das REG-Segment eingeblendet.

Regionalmodus AUS:

Der Regionalcode in Form des PI-Codes wird ignoriert, wenn AF-Schaltung oder PI-Suche ausgewählt wird.

6. 'TA'-Funktion (VERKEHRSFUNK)

Durch antippen wird der TA-Modus ein- oder ausgeschaltet.

Bei eingeschaltetem TA-Modus werden Verkehrsmitteilungen übertragen.

• Im CD/MP3 Modus schaltet das Gerät gelegentlich in den Radiomodus um.
• Wenn die Lautstärke sehr leise geschaltet wurde, so wird die voreingestellte Lautstärke übernommen, wenn Mitteilungen aktiviert werden.
• Wenn der TP-Sender empfangen wird, wird an der LCD-Anzeige TP eingeblendet.

Wenn PTY ausgewählt wird, wird diese Auswahl wie für die Auslösetaste beschrieben, mit den voreingestellten Tasten getroffen. Wenn PTY ausgewählt wird, sucht das Radio die entsprechende PTY-Information und stoppt, wenn eine entsprechende PTY-Information erkannt wird.

PTY Musikgruppe ---- PTY Sprachgruppe ---- AUS

MUSIK SPRACHE

1. POP M, ROCK M 1. NACHRICHTEN, 'NEUES, INFO
2. UNTERHALTUNGS M, LEICHTE M 2. SPORT, BILDUNG, DRAMA
3. KLASSIK, ANDERE M. 3. KULTUR, WISSENSCHAFT, VERSCH.
4. JAZZ, COUNTRY 4. WETTER, FINANZEN, KINDER
5. NATIONALE M, OLDIES 5. SOZIALES, RELIGION, ANRUFEN
6. FOLK M 6. REISE, FREIZEIT, DOKUS

8. DISPLAY (DISP)

Mit DISP schalten Sie zwischen den angezeigten Informationen um: Frequenz, Uhrzeit, Track und sonstige Informationen abhängig vom Betriebsmodus.

9. MODUS/LAUTFUNKTION (MD/LD)

Tastendruck zum Umschalten zwischen. AUX/TUNER/CD-MP3/USB/SD/MMC/AD2P Modus.

LAUTFUNKTION: Zur Auswahl der Lautfunktion Taste für 2 Sekunden gedrückt halten.

10. SENDERWAHL (BD)

Wenn diese Taste gedrückt wird, folgt die Umschaltung zwischen FM1---FM2---FM3.

11. AUTOMATISCHE ODER MANUELLE ABSTIMMUNG (FREQUENZ PLUS ►► ODER FREQUENZ ◀◄ MINUS)

(A) RADIO MODUS:

Durch das Antippen dieser Taste erfolgt die Automatiksuchlauf Abstimmung. Halten Sie diese Taste länger als eine Sekunde gedrückt, um den MANUELLE zu aktivieren.

(B) CD/MP3 WIEDERGABEMODUS:

Durch antippen wird der Modus BAND+ oder BAND- aktiviert. Wenn die Taste länger als 1 Sek. gedrückt wird, so wird der Modus VOR oder ZURÜCK aktiviert.

12. AUTOM. SUCHABSTIMMUNG (AS/PS)

Wenn diese Taste angetippt wird, sucht das Radio nach jedem voreingestellten Sender.

Wenn die Feldstärke den Schwellenwert der Stoppschwelle überschreitet, stoppt die Senderwahl 5 Sek. am voreingestellten Sender, stumm geschaltet, und setzt die Suche dann fort.

Wenn die Taste länger als 1 Sek. gedrückt wird, werden die stärksten 6 Sender entsprechend der voreingestellten Nummer gespeichert. Nach Abschluss des AS-Betriebs, führt das Radio den voreingestellten Suchlauf aus.

13. 'SCAN' AUTOMATISCHE ABSTIMMUNG (SCN)

Mit dieser Taste erfolgt die SENDERABTASTUNG (RADIO SCAN). Diese Funktion ähnelt der normalen Suche, allerdings stoppt die Suche während der SENDERABTASTUNG 5 Sekunden bei jedem erkannten Sender.

14. STUMMER KNOPF (MUTE)

Drücken Sie und halten Sie diesen Knopf, den Ton sofort zu dämpfen. Bedrängen Sie wieder, zum vorherigen Volumen-Niveau zurückzukehren.

15. EQUALIZER (DSP)

Drücken Sie DSP, um zwischen den Equalizer-Modi Klassik – Rock – POP – Flat umzuschalten.

16. LCD ANZEIGE

An der Flüssigkeitskristallanzeige wird der aktuelle Modus des Radios eingeblendet.

17. ÖFFNEN DER FRONTABDECKUNG

Drücken Sie die Taste , um die Frontabdeckung zu öffnen.

ANORDNUNG DER CD/MP3/WMA-REGLER

18. CD-FACH

19. TASTE CD AUSWERFEN

Drücken Sie die Taste um die CD auszuwerfen.

20. PAUSE-Taste

Drücken Sie während der "WIEDERGABE", die TASTE PAU, um die Wiedergabe zu unterbrechen. Um die Wiedergabe fortzusetzen, drücken Sie diese Taste erneut.

BAND-/SUCHE-TASTE (11)

BANDSUCHE VORWÄRTS UND RÜCKWÄRTS (oder Titelwechsel)

Drücken Sie die Taste SKIP (▲) während der Wiedergabe, um zur gewünschten Spur (Musikstück) zu wechseln.

RÜCKWÄRTS ....VORWÄRTS

Halten Sie die Taste SKIP ( ◀◀ oder ▶▶ ) während der Wiedergabe gedrückt, um die Disk mit hoher Geschwindigkeit zu durchsuchen. Lösen Sie die Taste, sobald das gewünschte Musikstück gefunden wurde. Die normale Wiedergabe wird fortgesetzt.

21. WIEDERHOLUNGSTASTE

Wenn Sie diese Taste drücken, wird "RPT" eingeblendet und das ausgewählte Musikstück wird solange wiederholt, bis Sie den Wiederholungsmodus durch erneutes Drücken der Taste "RPT" beenden.

22. INTRO TASTE (Anspielen aller Titel)

Wenn Sie die Taste drücken, wir "INT" eingeblendet und die ersten Sekunden jedes Musikstücks auf der Disk werden angespielt. Drücken Sie diese Taste erneut, um das Musikstück abzuspielen.

23. ZUFALLSTASTE

Wenn Sie diese Taste drücken, wird "RDM" eingeblendet und alle Musikstücke auf der Disk werden in zufälliger Reihenfolge abgespielt. Um die ZUFALLS-Wiedergabe aufzuheben, drücken Sie erneut die Taste RDM.

24, 25. ALBUM +/- (nur MP3/WMA Dateien)

M5: ALBUM - / M6: ALBUM +

AUSWAHL VON MP3/WMA DATEIEN

Tracksuche:

• Mit AS/PS aktivieren Sie die Tracksuche.
• Drehen Sie VOL zur Auswahl der ersten Ziffer der Tracknummer nach links oder rechts.
- Drücken Sie VOL zur Bestätigung der ersten Ziffer, die zweite Ziffer blinkt.
• Drehen Sie VOL zur Auswahl der zweiten und dritten Ziffer der Tracknummer nach links oder rechts.
• Mit BD/ENT starten Sie den gewählen Song.

Buchstabensuche:

• Mit zweifachem Tastendruck auf AS/PS aktivieren Sie die Buchstabensuche.
• Drehen Sie VOL zur Auswahl des ersten Buchstabens.
- Drücken Sie VOL zur Bestätigung und wiederholen Sie obige Schritte für den zweiten und dritten Buchstaben.
• Die entsprechenden Songs werden angezeigt.
• Drehen Sie VOL zur Auswahl des gewünschten Songs nach links oder rechts.
• Mit BD/ENT starten Sie den gewählen Song.

Dateinamensuche:

• Mit dreifachem Tastendruck auf AS/PS aktivieren Sie die Dateinamensuche.
• Drehen Sie VOL zur Auswahl des gewünschten Albums nach links oder rechts.
• Mit BD/ENT bestätigen Sie das Album und starten Sie den gewählen Song.

26,27. USB/SD/MMC SPEICHERKARTE

Das Gerät ist mit einem USB-Port und einem Speicherkartenleser für SD/MMC Karten ausgestattet. Auf dem Gerät gespeicherte MP3- oder WMA-Dateien können wiedergegeben werden.

1. Schließen Sie Ihr USB-Speichermedium am USB-Port an.
2. Benutzen Sie eine Speicherkarte, so stecken Sie diese bitte im Slot des Kartenlesers ein.
3. Der Player schaltet automatisch auf den benutzten Eingang um und beginnt mit der Wiedergabe.
4. Die Funktionen entsprechen der Wiedergabe von Audiodateien.

Bitte beachten Sie:

• Aufgrund der großen Vielfalt von USB-Speichermedien und SD/MMC Speicherkarter manchmal herstellerspezifische Funktionen haben, können wir nicht garantieren, dass alle Speichermedien erkannt werden und alle Funktionen zur Verfügung stehen.
  • USB-Festplatten können an dem Gerät nicht angeschlossen werden.

28. AUX IN FRONTBLENDE

Am Eingang AUX IN auf der Frontblende können Sie ein externes Audiogerät (beispielsweise einen tragbaren MP3-Player) zur Wiedergabe über die Fahrzeuglautsprecher anschließen. Drücken Sie die MD/LD-Taste zur Auswahl des AUX IN Modus.

- Schließen Sie den Audioausgang des externen Geräts an AUX IN an.

29. SO SETZEN SIE DAS GERÄT ZURÜCK

Am Gehäuse befindet sich die Taste RESET, mit der Sie die Einstellungen zurücksetzen können.

• Diese Zurücksetztaste muss aktiviert werden bei:
- Bei der Erstinstallation des Geräts, wenn alle Kabelanschlüsse vorgenommen wurden.
- Wenn keine der Funktionstasten aktiviert werden kann.
- Wenn an der Anzeige das Fehlersymbol eingeblendet wird.

30. BETRIEBSANZEIGE LED

Blinkende LED, wenn die Zündung eingeschaltet wird.

BEDIENUNGSHINWEISE BLUETOOTH

Pairing

Bevor Sie über Ihr Autoradio wählen können, müssen Sie das PAIRING durchführen. Hierdurch werden zwei Bluetoothgeräte aufeinander abgestimmt.

1. Die Bluetooth Funktion dieses Geräts ist stets aktiviert, führen Sie das Pairing mit Ihrem Handy durch, beachten Sie hierzu die Angaben des Herstellers.
2. Suchen Sie nach Bluetoothgeräten, CarBT wird angezeigt. Geben Sie als Code 1234 ein.
3. Nach erfolgreichem Pairing verbinden Sie zum Autoradio, falls der Anschluss nicht automatisch erfolgt ist.

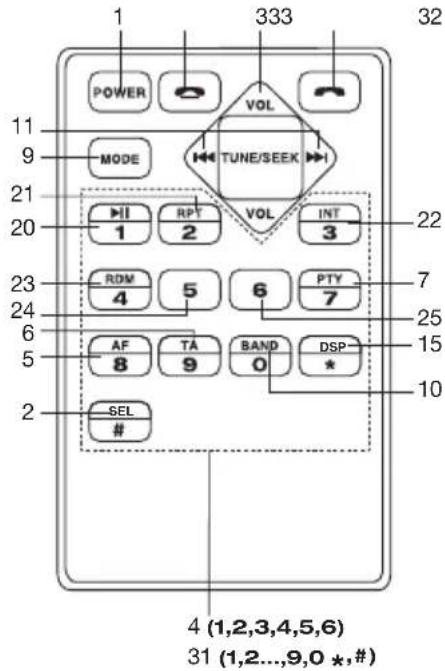

Gespräch mit kabelloser Fernbedienung aufbauen / empfangen

• Zum Wählen drücken Sie auf der Fernbedienung, gefolgt von der RUFNUMMER.
• Nach Eingabe der Rufnummer drücken Sie erneut zum Aufbau des Gesprächs.
  • Mit benden Sie das Gespräch.
  • Mit nehmen Sie einen Anruf entgegen.
  • Mit Ihnen Sie einen Anruf ab.

Gespräch über Frontblende aufbauen / empfangen

• Wahlwiederholung für Anrufe

1. Halten Sie gedrückt zum letzten Anruf Wahlwiederholung.
2. Drücken Sie zum Wählen

• Mit zuenden Sie das Gespräch.
• Mit nehmen Sie einen Anruf entgegen.
• Mit Johnnen Sie einen Anruf ab.

Audio Streaming

1. Sofern Ihr Handy A2DP-kompatibel ist, können Sie Musik von Ihrem Handy auf das Autoradio übertragen.
2. Vergewissern Sie sich, dass Handy und Autoradio aufeinander abgeglichen (Pairing) und verbunden sind.
3. Spielen Sie die Musik auf Ihrem Handy wie gewöhnlich ab.
4. Sie zum Umschalten zum A2DP Modus MD/LD drücken.
5. Mitkeder außer Frontblende springen Sie zum vorherigen oder nächsten Track.

Sicherungsspeicher

Dieses Gerät verfügt über einen eingebauten Speicherschaltkreis zum Speichern von Benutzereinstellungen wie zum Beispiel der gespeicherten Sender oder der Einstellungen der Klangsteuerung. Immer, wenn die Stromversorgung unterbrochen wird, gehen diese Einstellungen verloren.

TECHNISCHE DATEN

CD/MP3/WMA PLAYER

Geräuschabstand > 60 dB

Kanaltrennung > 50 dB (1kHz)

Frequenzgang 20 Hz - 20 kHz

ABSTIMMUNG (FM)

Frequenzbereich 87,5-108 MHz

Empfindlichkeit 2,8 μV

Stereotrennung 30 dB

Geräuschabstand 50 dB

Kanalschritt 50 kHz

LINE OUT

Ausgang 2V (maximale)

Impedanz 10k Ohm

EINGANGSBUCHSE

Frequenzgang 20 Hz - 20 kHz

Empfindlichkeit 775 mV

Impedanz 20k Ohm

ALLGEMEIN

Stromversorgung 12 V GS (10,8 – 15,6 V zulässig)

Lautsprecherimpedanz 4 oder 8 Ohm

Ausgangsleistung 40W x 4 K

Sicherung 10A

Hinweis: Die technischen Daten und das Design unterliegen aufgrund von Weiterentwicklungen Änderungen ohne weitere Vorankündigung.

Elektrische und elektronische Geräte sowie Batterien enthalten Materialien, Komponenten und Substanzen, welche für Sie und Ihre Umwelt schädlich sein können, sofern die Abfallmaterialien (entsorgte elektrische und elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden.

Elektrische und elektronische Geräte sowie Batterien sind mit der durchgestrichenen Mülltonne, wie unten abgebildet, kenntlich gemacht. Dieses Symbol bedeutet, dass elektrische und elektronische Altgeräte sowie Batterien nicht mit dem Hausmüll entsorgt werden dürfen, sie müssen separat entsorgt werden.

Als Endverbraucher ist es notwendig, dass Sie Ihre erschöpften Batterien bei den entsprechenden Sammelstellen abgeben. Auf diese Weise stellen Sie sicher, dass die Batterien entsprechend der Gesetzgebung recycelt werden und keine Umweltschäden anrichten.

Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische Altgeräte sowie Batterien kostenfrei zum Recycling abgegeben werden können, alternativ erfolgt auch Abholung. Weitere Informationen erhalten Sie bei der Umweltbehörde Ihrer Gemeinde.

ALLE RECHTE VORBEHALTEN

COPY RIGHT DENVER ELECTRONICS A/S

Imported by:

Inter Sales A/S

Stavneagervej 22

8250 Egaa

Denmark

10R-030489

www.denver-electronics.com

DENVER®

CAD-474BT

(B) CD/MP3 PLAYER MODE

- Regionalfunktionen PÅ:

- Regionalfunktionen AV:

(B) CD/MP3-SOITIN-TILA
