Tuotetyyppi	Kombi jiirisaha
Malli	HMS 210-L
Virtalähde	230 V AC, 50 Hz
Nimellisteho	1450 W
Tyhjäkäyntinopeus	5000 rpm
Sahaterän koko	210 mm halkaisija, 30 mm reikä
Hampaiden lukumäärä	24
Viistokallistuksen alue	0° - 45°
Jiirikulman alue	-45° - +45°
Suurin työkappale (0° jiiri, 0° viisto)	210 x 60 mm
Suurin työkappale (0° jiiri, 45° viisto)	210 x 34 mm
Suurin työkappale (45° jiiri, 0° viisto)	148 x 60 mm
Suurin työkappale (45° jiiri, 45° viisto)	148 x 34 mm
Mitat (P x L x K)	33 x 46 x 48 cm
Paino	8.8 kg
Melupäästö (LpA)	97.3 dB(A), K=3 dB(A)
Äänitehotaso (LwA)	110.3 dB(A), K=3 dB(A)
Tärinätaso	3.540 m/s²
Laserluokka	Luokka 2 (EN 60825-1:2014, <1 mW, 650 nm)
Pölynpoistoliitäntä	Kyllä, mukana tuleva pölypussi
Sivutuet	Mukana (2 kpl)
Työkappaleen kiinnitin	Kyllä, mukana
Karalukitus	Kyllä, terän vaihtoa varten

Usein kysytyt kysymykset - HMS 210-L Cocraft

Kuinka vaihdan sahaterän Cocraft HMS 210-L -sahassa?

Irrota saha pistorasiasta. Nosta sahapää ylös ja vapauta lukitus. Löysää sahaterän suojuksen lukitusruuvia (älä poista kokonaan). Nosta teränsuojus. Paina karalukitusta ja käännä terää, kunnes se lukittuu. Käytä kuusiokoloavainta teräpultin irrottamiseen (käännä myötäpäivään, koska se on vasenkierteinen). Poista pultti, aluslevy ja ulompi laippa. Vaihda terä varmistaen, että pyörimissuunta vastaa nuolia. Kokoa päinvastaisessa järjestyksessä. Käytä aina käsineitä ja varmista, että terä pyörii vapaasti ennen käyttöä.

Kuinka säädän viistokulman jiirisahassa?

Löysää viistokulman lukitusnuppia (31). Kallista sahapää haluttuun kulmaan asteikon (3) avulla. Kiristä lukitusnuppi. 0° tai 45° pysäyttimien hienosäätöön käytä säätöruuveja (30 ja 32) 90° tai 45° kulmaviivaimen kanssa.

Mikä on suurin työkappaleen koko 45° jiirileikkauksessa?

45° jiirillä ja 0° viistolla: 148 x 60 mm. 45° jiirillä ja 45° viistolla: 148 x 34 mm.

Kuinka käytän laserohjainta sahassa?

Laser kytketään päälle/pois päältä sahapäässä olevalla kytkimellä (27). Se on luokan 2 laser (<1 mW, 650 nm). Älä koskaan katso suoraan säteeseen tai osoita sitä ihmisiä tai eläimiä kohti.

Mitä turvatoimia minun tulee noudattaa käyttäessäni jiirisahaa?

Käytä aina suojalaseja, kuulosuojaimia ja hengityssuojainta. Pidä työalue siistinä ja hyvin valaistuna. Älä käytä löysiä vaatteita tai koruja. Kiinnitä työkappale puristimella. Älä koskaan käytä halkeilleita tai vaurioituneita teriä. Irrota virta ennen huoltoa. Pidä kädet poissa terältä. Käytä teränsuojusta oikein.

Kuinka säädän jiirikulman?

Avaa jiirikulman lukitus (11). Kierrä kääntöpöytä haluttuun kulmaan asteikon (18) avulla. Kiristä lukitus. Alue on -45° - +45°.

Minkä tyyppistä sahaterää minun tulisi käyttää?

Käytä vain valmistajan suosittelemia teriä. Vakioterä on TCT (karbidikärkinen), 210 mm halkaisija, 30 mm reikä, 24 hammasta. Älä käytä nopeateräs (HSS) teriä. Maksiminopeuden on vastattava sahan tyhjäkäyntinopeutta 5000 rpm.

Kuinka huollan hiiliharjoja?

Irrota saha pistorasiasta. Poista moottorin molemmilla puolilla olevat tulpat. Vedä hiiliharjat ulos. Tarkista pituus: vaihda, jos ne ovat lyhyempiä kuin 6 mm tai jos jouset ovat vaurioituneet. Vaihda aina molemmat hiiliharjat. Tarkista ensimmäisen 50 käyttötunnin jälkeen, sitten joka 10 tunti.

Kuinka puhdistan ja säilytän sahan?

Irrota pistoke ennen puhdistusta. Käytä kosteaa liinaa ja mietoa pesuainetta; vältä liuottimia. Pidä tuuletusaukot pölyttöminä. Säilytä kuivassa, pölyttömässä paikassa poissa lasten ulottuvilta. Tyhjennä pölypussi säännöllisesti puristamalla jousiklipsiä ja irrottamalla se.

Mitä teen, jos sahaterä juuttuu tai työkappale potkaisee takaisin?

Pysäytä saha heti vapauttamalla virtakytkin. Odota, että terä pysähtyy kokonaan. Tarkista, ettei terä ole juuttunut tai väärässä asennossa. Varmista, että terä on terävä ja sopiva materiaalille. Käytä puristinta työkappaleen kiinnittämiseen. Sahattaessa kaarevaa puuta, suuntaa se oikein puristumisen estämiseksi. Pidä aina luja ote ja vakaa asento.

KÄYTTÖOHJE HMS 210-L Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Katkaisu- ja jiirisaha

Tuotenro 18-3602, 41-1072 Malli M1YL-4DF-216JA

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Varoitus! Noudata tavanomaisia turvallisuutta lisääviä toimenpiteitä käyttäessäsi konetta. Näin vähennät tulipalon, sähköiskujen ja henkilövahinkojen vaaraa. Lue kaikki ohjeet, ennen kuin alat käyttää tuotetta. Säästä nämä ohjeet tulevaa tarvetta varten.

• Pidä työtilat siisteinä. Täynnä tavaraa olevat työtasot lisäävät huomattavasti onnettomuusriskiä.
• Ota huomioon työympäristösi. Älä altista konetta sateelle. Älä käytä konetta kosteissa tai märissä tiloissa. Pidä työskentelyalue hyvin valaistuna. Älä käytä konetta, jos läheisyydessä on helposti syttyviä kaasuja tai nesteitä.
• Vältä sähköiskuja. Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia.
• Pidä sivulliset poissa työskentelyalueelta. Älä anna henkilöiden, jotka eivät osallistu työhön, etenkään lasten, koskea koneeseen tai sen sähköjohtoon. Pidä sivulliset riittävän kaukana työpisteestä.

- Säilytä konetta turvallisessa paikassa. Kun konetta ei käytetä, säilytä sitä kuivassa lukitussa tilassa lasten ulottumattomissa.

- Älä ylikuormita konetta. Anna koneen työskennellä puolestasi oikealla syöttönopeudella.

- Käytä oikeanlaista konetta. Pienkonetta ei saa pakottaa työstöihin, jotka vaativat voimakasta konetta. Älä pakota konetta tai lisäosaa tehtävään, johon sitä ei ole tarkoitettu, kuten pyörösahan käyttö puunkaatoon tai oksien katkontaan.

- Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja, jotka saattavat juuttua liikkuviin osiin. Käytä liukuestekenkiä ulkotöissä. Pitkät hiukset tulee kiinnittää.

- Käytä aina suojavarusteita. Käytä suojalaseja. Käytä myös hengityssuojainta tai suojanaamaria pölyävissä töissä.

- Käytä pölynpoistolaitteita. Jos koneessa on pölynpoistovalmius, tarkasta, että se on asianmukaisesti liitetty ja käytössä.

- Käsittele sähköjohtoa varoen. Kun irrotat pistokkeen pistorasiasta, vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.

• Kiinnitä työstettävä materiaali kunnolla. Jos mahdollista, käytä puristimia tai ruuvipenkkiä puukappaleen kiinnitykseen. Tämä on turvallisempaa kuin puukappaleesta kiinni pitäminen toisella kädellä.
• Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.
• Pidä työvälineet kunnossa. Varmista työvälineiden puhtaus ja terien terävyys. Näin työskentely on turvallisempaa ja tehokkaampaa sekä lopputulos parempi. Noudata voiteluohjeita ja varusteiden vaihtamisesta annettuja ohjeita.
• Tarkista virtajohdon kunto säännöllisesti. Anna sähkömiehen vaihtaa vioittunut virtajohto. Tarkasta jatkojohdot säännöllisesti ja varmista, että ne ovat kunnossa. Varmista, että koneen kahvat ja säätimet ovat kuivia ja puhtaita ja ettei niissä ole öliyä, rasvaa ym.
• Katkaise virta. Irrota pistoke pistorasiasta ja paina hätäkatkaisinta ennen huoltoa ja osien, kuten höylän terien, poranterien, hiomanauhojen ja terien, vaihtoa.
• Poista kaikki avaimet ja työkalut. Ota tavaksesi poistaa ne koneesta ennen virran kytkemistä.
• Vältä tahatonta käynnistystä. Konetta kannettaessa sormi ei saa olla virtakytkimellä/liipaisimella johdon ollessa seinässä. Kun pistoke liitetään pistorasiaan, tulee virtakytkimen olla OFF-asennossa.
• Käytä oikeanlaisia jatkojohtoja. Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.
• Käytä tervettä järkeä ja ole varovainen. Suunnittele työvaiheet etukäteen, niin työ sujuu turvallisemmin. Älä käytä konetta väsyneenä, lääkkeiden vaikutuksen alaisena jne.

• Varmista ennen koneen käynnistämistä:

• Kaikki suojat ja muut osat ovat ehjiä ja toimivat moitteetta.

• Kaikki liikkuvat osat liikkuvat vapaasti ja on suunnattu oikein.
• Liikkuvat osat eivät pääse juuttumaan.
• Muita vikoja ei ole ilmennyt.
• Ei ole ilmennyt muita seikkoja, jotka saattavat häiritä työskentelyä.

- Käytä vain suositeltuja lisäosia. Muiden kuin suositeltujen lisäosien käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.

- Korjauksen saa suorittaa ainoastaan ammattihenkilö. Laite on voimassa olevien turvallisuusvaatimusten mukainen. Laitteen saa korjata vain ammattilainen. Korjauksessa tulee turvallisuussyistä käyttää ainoastaan alkuperäisosia. Muuten laite voi aiheuttaa onnettomuuksia ja henkilövahinkoja.

Katkaisu- ja jiirisahan turvallisuusohjeita

• Älä käytä vahingoittuneita tai epämuodostuneita sahanteriä.
• Vaihda pöydän sisäosa, jos se on kulunut.
• Käytä ainoastaan valmistajan hyväksymiä sahanteriä.
• Älä käytä pikateräksestä valmistettuja sahanteriä.
• Valitse sahanterä sahattavan materiaalin mukaan.
• Älä käytä sahanterää muihin kuin sille soveltuviin materiaaleihin.
• Varmista, että sahanterällä on oikea nopeusluokitus.
• Siirrä laitetta tarttumalla kahvasta.
• Älä käytä sahaa, jos suojat eivät ole paikoillaan tai jos ne eivät toimi moitteettomasti.
• Puhdista lattiat puruista ja jäännöspaloista.
• Käytä ainoastaan juuri sinun sahaasi sopivia välilevyjä ja laippoja.
• Jos laitteessa on laser, laseria ei saa vaihtaa toiseen tyyppiin. Laserin saa korjata ainoastaan laservalmistaja tai valtuutettu huoltopiste.
• Älä poista jumittuneita tai sahautuneita paloja, ennen kuin terä on pysähtynyt.
• Varmista ennen sahaamisen aloittamista, että kone on tukevasti paikoillaan. Kiinnitä kone tarvittaessa työpöytään tai muuhun tasoon.
• Kiinnitä sahattava materiaali aina esim. puristimella.
• Käytä pöytää, rullatukea tms., kun työskentelet pitkän puutavaran kanssa.

Vaikka sahaa käytettäisiin täysin ohjeiden mukaisesti, ei kaikkia vaaroja voida välttää täysin. Sahan rakenne ja käyttö saattaa aiheuttaa seuraavanlaisia vaaratilanteita:

• Kosketus terään niissä kohdissa, joissa suoja ei peitä terää.
• Kosketus pyörivään terään (leikkuuhaava).
• Puukappale tai sen osa lentää taaksepäin käyttäjää kohti (takapotku).
• Murtuva sahanterä.
• Irtoava ja lentävä kovametalliterä.
• Kuulovaurio riittämättömän kuulonsuojauksen vuoksi.
• Altistuminen vaaralliselle pöylle huonosti tuuletetuissa tiloissa.

Tuotteen merkinnät ja turvallisuussymbolit

• Laserluokka 2 (EN 60825-1:2014).
- Älä katso lasersäteeseen.
- Älä suuntaa lasersädettä ihmisten tai eläinten silmiä kohti.

Lue koko käyttöohje.

Käytä aina suojalaseja, kuulosuojaimia ja hengityssuojainta.

Tuotekuvaus

1. Sivutuki (2 kpl)
2. Sivutuen lukkoruuvi (yksi kummallekin sivutuelle)
3. Pystykulman asteikko
4. Purupussi
5. Purupussin/puruimurin liitäntä
6. Teränsuojuksen lukkoruuvi
7. Sahauspää
8. Kahva
9. Moottori
10. Teränsuojus
11. Jiirikulman lukitusvipu
12. Suoja
13. Laser
14. Kulmasahauspöytä
15. Pöydän sisäosa (uurrettu levy)
16. Jiirikulman säätökahva
17. Kuusiokoloavain
18. Jiirikulman asteikko
19. Sivutuen kiinnitysreikä

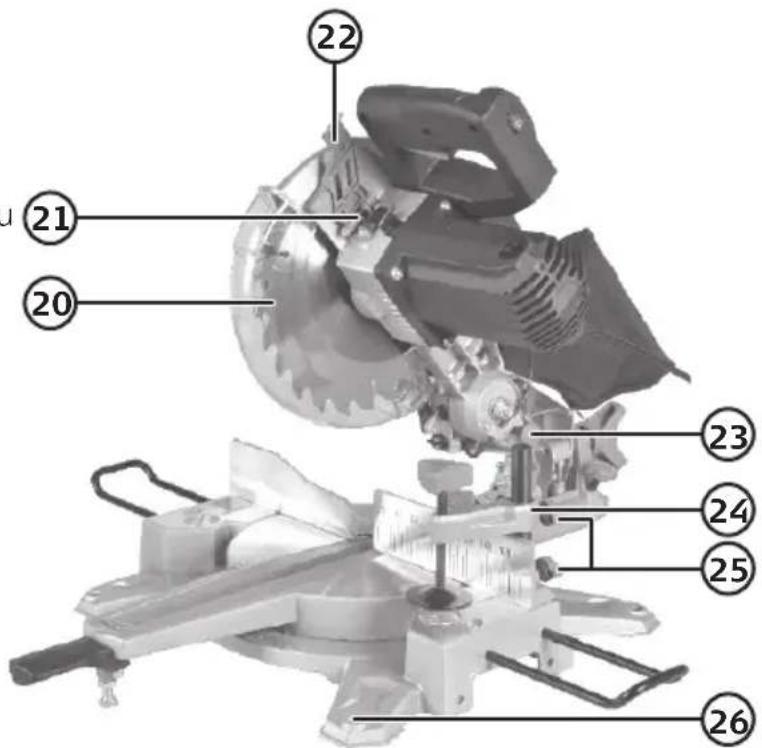

1. Sahanterä
2. Karalukko
3. Teränsuojuksen vapautusvipu
4. Sahauspään lukitus
5. Työkappaleen siirrettävä puristin
6. Puristimen lukitusvipu (yksi kummallakin sivulla)
7. Kiinnitysreikä asennukseen

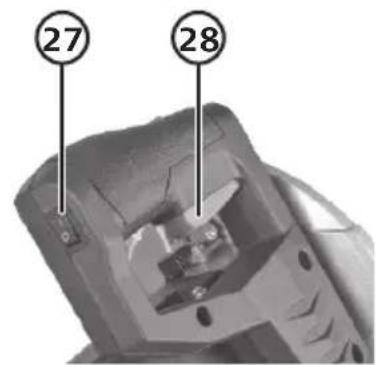

1. [I/O] Laserin virtakytkin

2. Sahan moottorin käynnistyssäädin

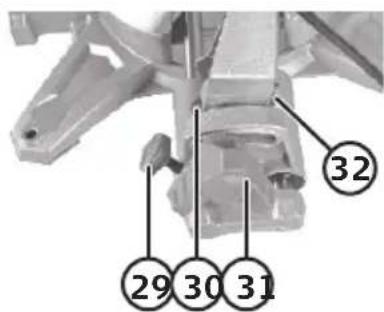

1. Luistin lukitusvipu
2. Ääriasennon 0° säätöruuvi
3. Sahauskulman lukitusvipu
4. Ääriasennon 45° säätöruuvi

Toimenpiteet ennen sahan käyttöönottoa

• Kiinnitä saha tukevasti työtasoon tai telineeseen.
• Kaikki suojukset ja turvalaitteet on asennettava oikein.
• Sahanterän täytyy voida pyöriä vapaasti kaikissa säätöasennoissa.
• Kun sahaat aikaisemmin työstettyä puuta, tarkasta, että työkappaleessa ei ole vieraita esineitä (esimerkiksi nauloja tai ruuveja).
• Tarkasta, että terä on asennettu oikein ja että kaikki osat liikkuvat vapaasti.

Purupussin (kuuluu pakkaukseen) asentaminen

Purista pussin pidikettä ja työnnä pussi liitäntään (voit myös liittää siihen puruimurin).

Sivutuen asentaminen

Työnnä sivutuet kiinnitysreikiin (19) ja lukitse ne paikoilleen lukkoruuveilla (2).

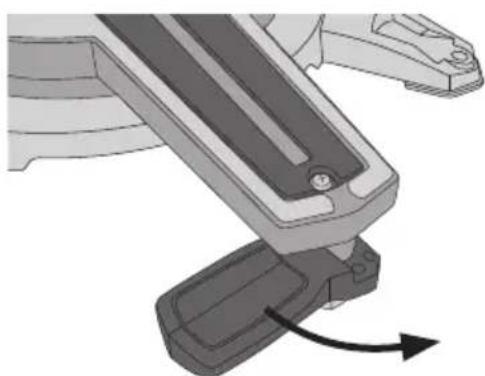

Jiirikulman säätökahvan asennus

1. Taita kahva ulos. 2. Kiinnitä kahva kahdella mukana tulevalla ruuvilla.

Käyttö

Katkaisminen

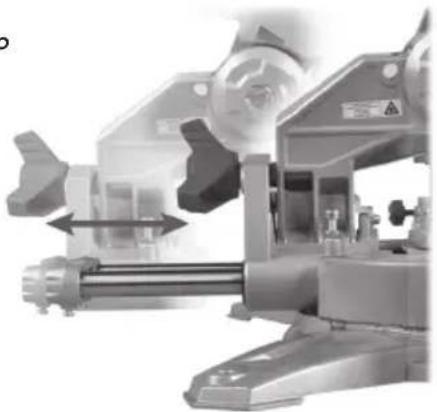

Katkaisminen terällä, jonka kulma on 0°

Kapeiden puukappaleiden katkaisemisessa sahan vetotoimintoa ei tarvita ja sahan voi lukita taka-asentoon kiristämällä lukitusvivun (29). Kun työstät leveämpiä puukappaleita, varmista ensin, että lukitusvipu on vapautettu ja että saha liikkuu.

1. Päästä sahauspää (7) yläasentoon painamalla se ensin alas ja vapauttamalla sitten lukitus (23). Huom.! Pidä sahauspäästä kiinni, kun vapautat lukituksen, sillä muuten jousi nostaa sahauspään automaattisesti ylös.

2. Vie saha kokonaan takaisin ja kiinnitä se tarvittaessa tähän asentoon luistin lukituksella (riippuu puukappaleen leveydestä).

3. Sijoita katkaistava puukappale kulmasahauspöydälle (14) suojaa (12) vasten.

4. Kiinnitä puukappale puristimella (24), jotta se ei irtoa katkaistaessa.

5. Tarvittaessa käynnistä laser virtakytkimellä (27).

6. Käynnistä moottori käynnistyssäätimellä (28), vapauta teränsuojus painamalla vipua (22) ja vie sahauspää tasaisesti ja rauhallisesti alas. Anna terän katkaista puukappale.

7. Päästä irti käynnistyssäätimestä,

8. kun puukappale on katkaistu. Kun moottori on pysähtynyt, vie sahauspää yläasentoon.

Varoitus! Koneen tasapainotusjouset vievät sahauspään automaattisesti ylös katkaisun jälkeen. Älä vapauta sahauspäätä katkaisun jälkeen, vaan pidä siitä kiinni ja jarruta hieman sahauspään noustessa ylös.

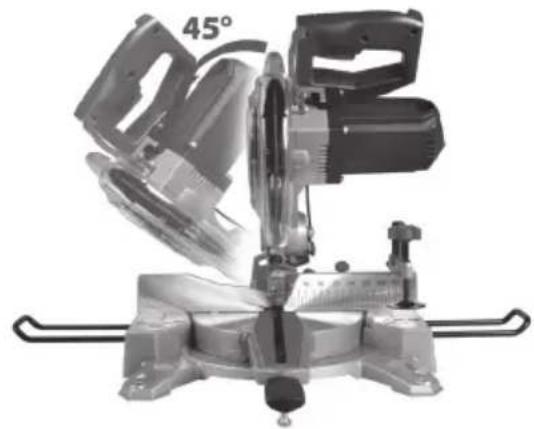

Katkaisminen terällä, jonka kulma on 0–45°

1. Löysää lukitusvipua (31), jolloin terää voidaan kallistaa haluttuun kulmaan asteikon (3) avulla.
2. Lukitse kiristämällä lukitusvipu. Säädä vaste (katso alla oleva kuva).
3. Katkaise puukappale edellä olevien ohjeiden mukaisesti.

Huom.!

Kun sahaat terän ollessa kallistettuna, säädä vaste niin, että terä ei osu siihen.

Ääriasentojen 0° ja 45° hienosäätö

1. Löysää lukitusvipua (31) ja kallista saha ääriasentoa 0° kohti.
2. Tarkasta terän ja kulmasahauspöydän välinen kulma 90 asteen kulmamitalla.
3. Säädä tarvittaessa ääriasentoa säätöruuvilla (30) avaamalla mutteria ja säätämällä ruuvia. Kiinnitä ruuvi säädön jälkeen kiristämällä mutteri uudelleen.
4. Säädä 45 asteen ääriasentoa samalla tavalla, mutta tee säätö säätöruuvilla (32) ja käytä 45 asteen kulmamittaa.

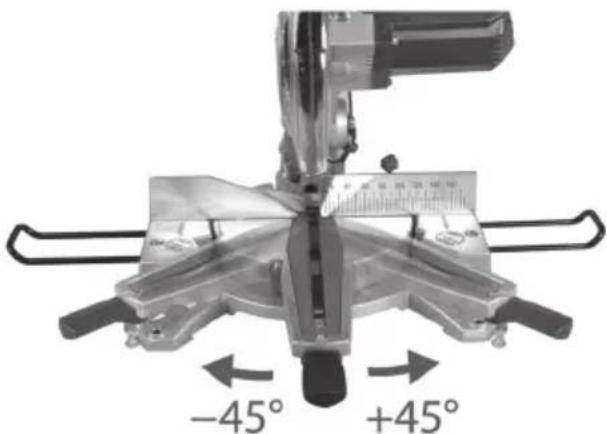

Jiirisahaus -45°/0°/+45°

1. Päästä sahauspää (7) yläasentoon vapauttamalla lukitus (23).
2. Löysää lukitusvipua (11) ja aseta haluttu jiirikulma jiirikulman asteikon (18) avulla.
3. Kiristä lukitusvipu ja sahaa edellä olevien ohjeiden mukaisesti.

Kaarevien kappaleiden sahaus

Tasaisia kappaleita sahattaessa on tarkastettava, onko puu taipunut. Jos puu on taipunut, käännä se vasemmalla olevan kuvan mukaisesti, jotta puu ei tartu terään sahauksen lopussa.

Kunnossapito ja huolto

• Irrota sähköjohto pistorasiasta ennen kunnossapitoa ja huoltoa.
• Poista sahasta purut ja pöly. Tarkasta erityisesti, että sahan moottorin tuuletusaukoissa ei ole likaa.
• Pyyhi saha nihkeällä liinalla. Käytä mietoa puhdistusainetta. Älä koskaan käytä liuottimia tai syövyttäviä kemikaaleja.
• Jos saha on pitkään pois käytöstä, irrota sähköjohto pistorasiasta ja säilytä sahaa kuivassa ja pölyttömässä paikassa lasten ulottumattomissa.

Purista pussin pidikettä, irrota pussi ja tyhjennä se tarvittaessa.

Sahanterän vaihto

Huomio! Käytä suojakäsineitä, sillä terä on terävä.

1. Irrota sähköjohdon pistoke pistorasiasta.

2. Päästä sahauspää yläasentoon vapauttamalla lukitus (23).

3. Löysää teränsuojuksen ruuvia (6).

Huom.! Ruuvia ei saa kiertää kokonaan irti. Kierrä sitä varovasti auki, kunnes se pysähtyy.

1. Vapauta teränsuojus ja vedä sitä ylös, kunnes se pysähtyy. Nosta sitten teränsuojusta suoraan ylös niin, että pääset käsiksi teräpulttiin.

2. Pidä kiinni teränsuojuksesta ja paina samalla karalukkoa (21). Käännä terää, kunnes karalukko lukitsee terän.

3. Paina edelleen karalukkoa ja löysää teräpultti pakkaukseen kuuluvalla avaimella. Huom.! Teräpultti on vasenkierteinen. Löysää pultti kiertämällä myötäpäivään.

4. Irrota teräpultti, aluslevy ja ulompi terälaippa.

5. Irrota terä sisemmästä terälaipasta.

6. Asenna uusi terä käänteisessä järjestyksessä. Työnnä teränsuojus takaisin ja kiristä ruuvi, jo

7. Puhdista terälaippa ja kiinnityspultti huolellisesti ennen asentamista. Terän pyörimissuunnan täytyy vastata kolmen suojukseen (7) merkityn nuolen suuntaa.

8. Varmista, että karalukko on auki.

9. Varmista ennen sahan käynnistämistä, että kaikki suojukset on asennettu oikein ja että ne ovat hyvässä kunnossa.

Varoitus! Varmista terän vaihtamisen jälkeen, että terä pyörii esteettä jokaisessa säätöasennossa.

Varoitus! Poista työkalut ja vapauta karalukko ennen koneen käynnistämistä.

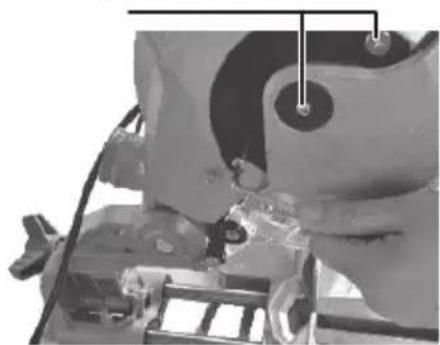

Huomio! Näitä ruuveja ei saa löysätä.

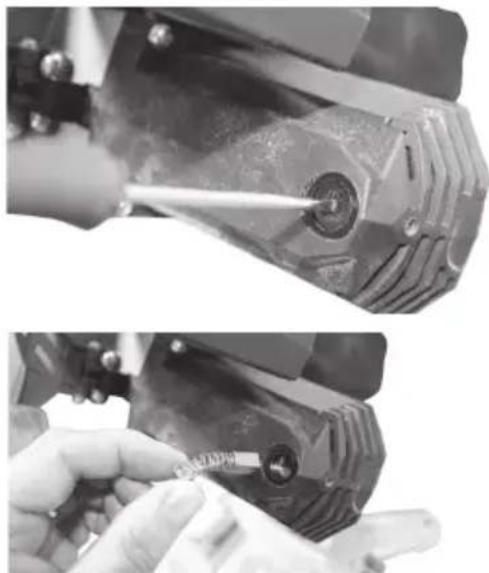

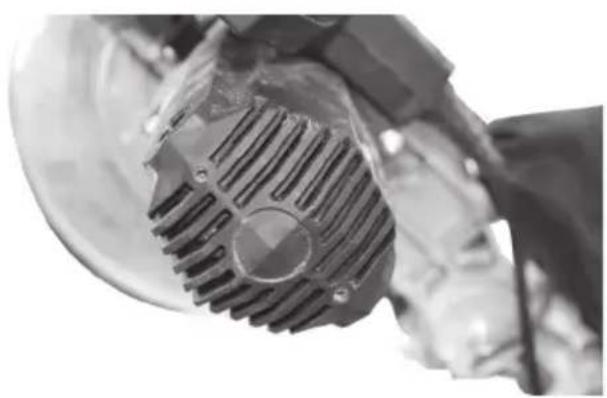

Hiiliharjojen tarkastaminen ja vaihto

Varoitus! Irrota sähköjohdon pistoke pistorasiasta ennen hiiliharjojen tarkastamista. Hiiliharjojen käyttöikä riippuu moottorin kuormitusasteesta. Tarkasta harjojen kunto 50 käyttötunnin jälkeen uuden sahan hankkimisen tai harjojen vaihdon jälkeen. Ensimmäisen tarkastuksen jälkeen harjat on tarkastettava 10 käyttötunnin välein, kunnes on aika vaihtaa uudet harjat. Harjat tarkastetaan seuraavasti:

1. Poista kumpikin kansi, yksi moottorin kummaltakin puolelta.
2. Hiiliharjat ovat kannen sisäpuolella. Vedä ne irti pidikkeistä. Jos hiiliharjan jousi ei nouse, saatat joutua koskemaan jousen pidikkeeseen, joka näkyy kannen irrottamisen jälkeen.
3. Tarkista hiiliharjojen pituus, jonka on oltava vähintään kuusi millimetriä.
4. Vaihda kumpikin hiiliharja, vaikka vain toinen hiiliharjoista olisi alle kuusi millimetriä, tai mikäli jousi tai ohituslanka on palanut tai vioittunut.

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkoliitäntä 230 V AC, 50Hz

Nimellisteho 1 450 W

Kierrosluku ilman kuormitusta 5 000 kierr./min

Sahanterä, jonka hampaat kovametallia ∅ 210/30 mm

Hampaiden lukumäärä 24 kpl

Sahanterän kallistuksen säätö 0–45°

Säädettävä jiirisahaus

-45^ / 0^ / +45^

Sahatavaran enimmäismitat

0°:n jiirikulmalla ja 0°:n kallistuskulmalla 210 × 60 mm

Sahatavaran enimmäismitat

0°:n jiirikulmalla ja 45°:n kallistuskulmalla 210 × 34 mm

Sahatavaran enimmäismitat

45°:n jiirikulmalla ja 0°:n kallistuskulmalla 148 × 60 mm

Sahatavaran enimmäismitat

45°:n jiirikulmalla ja 45°:n kallistuskulmalla 148 × 34 mm

Ääni LpA = 97,3 dB(A), K = 3 dB(A)

LwA = 110,3 dB(A), K = 3 dB(A)

Tärinä 3,540 m/s²

Mitat 33 × 46 × 48 cm

Paino

8,8 kg

Laserluokka 2, EN 60825-1 -standardin mukainen

P = < 1 mW, = 650 nm

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet

www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B,

00100 HELSINKI

United Kingdom

Customer Service contact number: 020 8247 9300

e-mail: [e-mail]

Internet

www.clasohlson.co.uk
