HJS-SET1 - Hydraulisylinteri MSW - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hydraulinen tunkki integroidulla pumpulla
Merkki	MSW
Malli	HJS-SET1
Maksimi kantavuus	10 tonnia
Maksimipaine	700 bar
Mitat (P × L × K)	200 × 400 × 155 mm
Paino	6,2 kg
Liitintyyppi	ZG 3/8" uros ja naaras
Käyttövoima	Käsikäyttöinen (käsikäyttöinen hydraulipumppu)
Päätoiminnot	Nostaminen, tukeminen, koneiden huolto
Työympäristö	-10°C - +40°C, suhteellinen kosteus < 70%
Huolto ja puhdistus	Voitele männänvarsi kuukausittain; tarkista vuodot ja vauriot; älä käytä painepesuria
Turvallisuus	Älä ylitä maksimipainetta; vältä sivuttaiskuormia; älä käytä ajoneuvossa
Varaosat ja korjattavuus	Tiivisteet, männänvarsi; luvaton purkaminen mitätöi takuun
Varastointi	Vaakasuorassa, sisätiloissa, -10°C - +40°C, kuivassa, suojassa auringolta
Yleiset tiedot	Jaettu hydraulinen tunkki, helppo purkaa ja varastoida; toimitetaan suositellun CP-180 pumpun kanssa

Usein kysytyt kysymykset - HJS-SET1 MSW

Mikä on MSW HJS-SET1 -tunkin maksimi kantavuus?

Maksimi kantavuus on 10 tonnia.

Miten hydraulinen tunkki asennetaan?

Aseta tunkki tasaiselle ja tukevalle pinnalle. Voitele laakerit. Yhdistä pumpun pikaliitin tunkkiin. Kiristä liitokset käsin. Varmista, ettei sivuttaiskuormitusta kohdistu.

Mikä on tunkin maksimipaine?

Maksimipaine on 700 bar. Älä koskaan ylitä tätä arvoa.

Miten männänvarsi lasketaan käytön jälkeen?

Kierrä öljyn manuaaliohjausventtiiliä hitaasti vastapäivään paineen vapauttamiseksi. Älä tee sitä liian nopeasti äkillisen putoamisen välttämiseksi.

Millaista säännöllistä huoltoa tarvitaan?

Voitele männänvarsi vähintään kerran kuukaudessa. Tarkista vuotojen, vaurioiden ja korroosion varalta. Tarkista maali ja tiivisteet. Seuraa öljyn lämpötilaa (ei yli 70°C).

Mitä tehdä, jos tunkki ei nouse?

Tarkista, että pumppu toimii, kuorma ei ylitä nimelliskapasiteettia, liittimet ovat kunnolla kiinni, paineenalennusventtiili on kiinni ja öljytaso on riittävä.

Voidaanko tunkkia käyttää ajoneuvossa?

Ei, tämä tuote ei sovellu ajoneuvokäyttöön.

Miten hydraulinen tunkki varastoidaan?

Varastoi se vaakasuorassa, sisätiloissa, lämpötilassa -10°C - +40°C, kuivassa ja suojassa auringolta. Vedä männänvarsi kokonaan sisään.

Mitä tehdä öljyvuodon sattuessa?

Tarkista hydrauliikkaliitännät, sylinterin tiivisteet ja liittimet. Kiristä tai vaihda vialliset osat. Ota tarvittaessa yhteyttä huoltopalveluun.

Mitä lisävarusteita suositellaan tämän tunkin kanssa?

Parhaan yhteensopivuuden saavuttamiseksi käytä CP-180 -pumppua (5T, 10T ja 20T tunkeille) tai CP-700-pumppua suuremmille malleille.

KÄYTTÖOHJE HJS-SET1 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemmekäännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkäne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi Hydraulisylinteri pumpulla
Malli	MSW-HJS-SET1
Suurin kapasiteetti [tonnia] 10
Max paine [bar] 700
Mitat [leveys * pituus * korkeus; mm] 200*400*155
Paino [kg] 6,2

Kuvaus

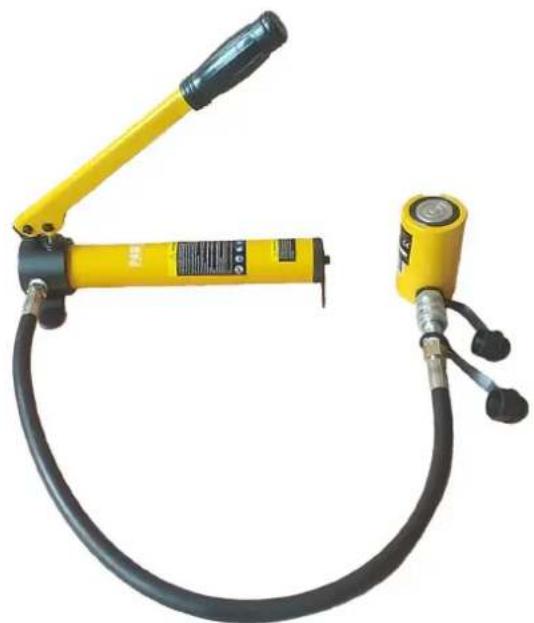

Tämä tuote on rakennettu ZG 3/8" -liittimellä, hydraulipumpun rungolla, luistamattomalla kahvalla, öljyn paluuukytkimellä ja öljyletkulla. Se tukee nosto-, nosto-, lapio- ja halkaisutoimintoja. Jaettu hydraulisylinteri on helppo purkaa ja säilyttää, mutta sitä on käytettävä hydraulipumpun kanssa. Optimaalisen yhteensopivuuden takaamiseksi CP-180-pumppu sopii 5T, 10T ja 20T hydraulisylintereille, ja CP-700 pumppu on 30T ja 50T sylintereille.

Tätä tuotetta käytetään laajalti suurten ja keskisuurten koneiden asennuksessa ja huollossa rakennus-, öljy-, voima-, metallurgia-, kemian-, meri-, silta- ja terästeollisuudessa.

Huomautus : Tämä tuote ei sovellu autokäyttöön.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

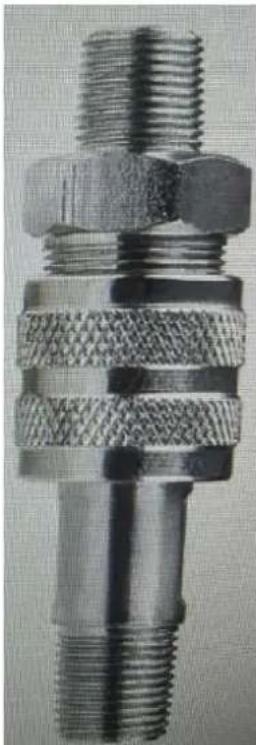

Liittimen parametri

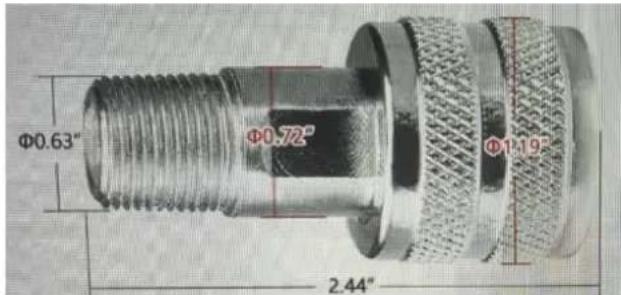

ZG 3/8" naarasliitin pumpussa

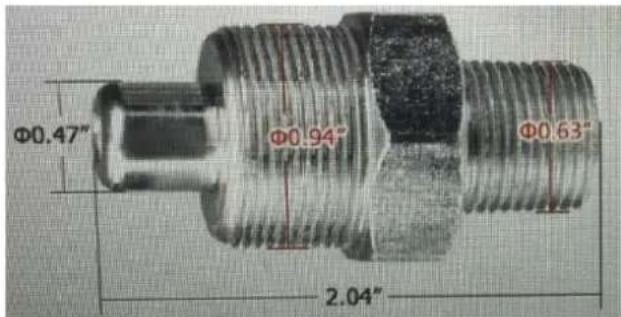

ZG 3/8" urosliitin sylinterissä

Varmista, että tuote toimii sopivissa ympäristöolosuhteissa (-10°C - +40°C, suhteellinen kosteus 70%). Sen käyttö äärimmäisissä olosuhteissa voi lyhentää hydraulisylinterien käyttöikää.

Oikean toiminnan varmistamiseksi kaikki hydraulisylinterit on asetettava tasaiselle, kiinteälle alustalle. Sen sijoittaminen löysälle tai hiekkaiselle alustalle voi aiheuttaa vaurioita.

Asennusohjeet

1. Tarkista hydraulisylinteri huolellisesti ulkoisten kuljetusvaurioiden varalta ennen pakkauksesta purkamista.
2. Varmista, että kaikki komponentit ovat puhtaat pölystä, vaarallisista materiaaleista ja kosteudesta. Varmista, että letkut, putket ja hydrauliset osat ovat puhtaita ja että niissä ei ole sopimattomia nesteitä, hankaavia hiukkasia tai epäpuhtauksia. Varmista, että kaikki letkut, putket ja venttiilit on kytketty oikein.
3. Ennen asennusta voitele kaikki hydraulisylinterin laakerit ja tapit (jos käytettävissä).
4. Varmista, että sylinterin keskiosaan ei kohdistu sivuttaiskuormia. Kaikkien kuormitusvoimien on oltava täysin samansuuntaisia sylinterin akselin kanssa, koska sivuttais- tai säteittäiset kuormat voivat johtaa peruuttamattomiin vaurioihin.
5. Kiinnitä pumpun pikaliitin hydraulisylinteriin. Valitse haluamasi asento ja kiristä sitten hydraulipumpun tyhjennysruuvi aloittaaksesi toiminnan.
6. Kiinnitä kaikki hydrauliliitännät ja täysin käsin kiristettävät liittimet varmistaaksesi oikean öljyn virtauksen pumpun ja sylinterin välillä.
7. Laske männänvarsi käytön jälkeen kääntämällä manuaalista öljynsäätönuppia hieman vastapäivään. Tämä sallii hydraulisylinterin vapauttaa painetta, jolloin männän varsi laskee asteittain. ÄLÄ vapauta sitä liian nopeasti, koska se voi aiheuttaa vaarallisen äkillisen pudotuksen.

Huomautus: Tuotteessa on automaattinen sisäänvetotoiminto. Vapauta vain kytkin, ja pidennetty osa kohdistuu automaattisesti.

VAROITUS !

• Pysy poissa männän varren reitistä ja noudata varovaisuutta, kun liität letkuliittimiä.
• Huomaa, että lisälaitteiden tai laajennusten lisääminen hydraulijärjestelmään vähentää sylinterin kapasiteettia käytössä olevan alhaisimman nimelliskomponentin kapasiteettiin. Estääksesi männän pyörimisen kiinnityksen aikana, ojenna mäntää ja käytä riittävää pumpun voimaa sen kiinnittämiseksi lisäosan tai jatkeen lisäämisen aikana.

Vuototarkistus

1. Tarkasta silmämääräisesti, ettei hydraulisylinterin ympärillä ole vuotoja.
2. Jos vuotoja ei havaita, suorita matalapainetesti (jopa 25 % nimellispaineesta).
3. Testaa sylinteriä sekä ulosvedetyssä että sisään vedetyssä asennossa pitämällä kumpaakin 5 minuuttia varmistaaksesi vakaan paineen.
4. Suorita korkeapainetesti (suunnittelupaine) sylinterin ollessa täysin ulos vedettynä ja sisään vedettynä ja pidä kussakin asennossa 5 minuuttia varmistaaksesi paineen stabiilisuuden tietyillä tasoilla.
5. Kun kaikki testit on suoritettu ilman havaittuja ongelmia, hydraulisylinteri on käyttövalmis.

HUOMIO!

• Tämä tuote on suunniteltu jousipalauttavalla rakenteella, jonka ansiosta se voidaan poistaa nopeasti noston jälkeen. ÄLÄ kuitenkaan vedä sylinteriä siihen liitetyllä letkulla.
• Älä ylitä tässä oppaassa ilmoitettua enimmäistyöpainetta.

Puhdistaminen ja huolto

Yleinen huolto

1. Tarkista hydraulisylinterin osat kuukausittain vaurioiden, korroosion tai kulumisen varalta.
2. Suojaa hydraulijärjestelmä ja komponentit ympäristövaaroilta aina kun mahdollista. Varmista, että liitokset ja liittimet on kiinnitetty kunnolla; löysät liitännät voivat aiheuttaa öljyvuotoja, mikä aiheuttaa sekä laitevaurioita että ympäristön saastumista.
3. Tarkkaile säännöllisesti öljyn lämpötilaa ja puhtautta. Varmista, että öljyn lämpötila ei ylitä 70 °C, jotta hydraulisylinterin tiivisteet eivät vaurioidu.
4. Älä käytä korkeapainesuihkusuuttimia sylinterin puhdistamiseen, koska se voi vaurioittaa maalia, tiivisteitä ja laakereita. Vältä hydraulisylinterin purkamista; jos osat on vaihdettava, ota yhteyttä. Luvaton purkaminen mitätöi takuun.
5. Öljyn puhtaustarkastukset voivat suorittaa valtuutetut hydraulikäyttäjät.

Pääkomponenttien huolto

1. Männänvarsi

• Rasvaa männänvarsi vähintään kerran kuukaudessa. Jos hydraulisylinteri altistuu suolalle, se tulee paineistaa vähintään kahdesti viikossa. Tämä auttaa pidentämään hydraulisylinterin käyttöikää.
• Tarkista männänvarren pinta kuukausittain mahdollisten vaurioiden varalta. Hydraulisylinterin öljy yleensä suojaa männän vartta.
  • Varmista, että männän varren paljas osa (alue, joka ei koske öljyä) on aina suojattu.

2. Sylinterin runko

- Tarkista kuukausittain mahdollisten maalivaurioiden tai halkeamien varalta. Kaikki maalivauriot on korjattava välittömästi.

3. Laakerit

• Jos hydraulisylinteri on laakeroitu, rasvaa tai tarkasta laakerit kuukausittain. Laakereiden rasvaamatta jättäminen lyhentää niiden käyttöikää merkittävästi.
  • Huoltovapaa laakereita ei saa rasvata!

Varastointi

Jos hydraulisylinteriä ei oteta heti käyttöön, suorita seuraavat suojatoimenpiteet:

1. Kuljetus ja käsittely : Pidä männänvarsi täysin sisään vedettynä kuljetuksen ja noston aikana.
2. Pitkäalkainen varastointi sauva pidennettynä : Jos kromattua sylinteritankoa venytetään kuljetuksen tai varastoinnin aikana, suojaa paljas sauva korroosionestorasvalla.

3. Pitkäaikainen vaakasäilytys : Jos säilytetään vaakasuorassa yli neljä kuukautta, kromipinnoitetun tangon ja etukannen välissä saattaa esiintyä lieviä painehäviöitä ja/tai öljyvuotoja. Tämä johtuu jatkuvasta paineesta männän tiivisteessä ja etukannen tiivisteessä. Palauta tiivisteen alkuperäinen muoto pyörittämällä sylinteriä täyteen iskuon noin 10 kertaa paineen alaisena.

4. Säännöllinen paineistus : Aktivoi ja paineista hydraulisylinterit myös silloin, kun niitä ei käytetä, 3–4 kuukauden välein tiivisteiden ja tiivisteiden elastisuuden ylläpitämiseksi ja varmistaen, että ne säilyttävät tarvittavan puristuslujuuden ja tiivistyskyvyn. Jos haluat säilyttää ulkona vaadittujen käyttöjaksojen jälkeen, levitä korroosionestorasvaa uudelleen kaikkiin pidennettyihin tankoihin. Varmista, että pidennetyt tangot on suojattu mekaanisilta vaurioilta, sillä valmistajan takuu ei kata tällaisia vaurioita.

5. Varastointiasento : Säilytä hydraulisylinterit vaakasuorassa asennossa, vapaasti jännityksestä tai kuormituksesta.
6. Varastointiolosuhteet : Säilytä hydraulisylintereitä sisätiloissa -10°C - +40°C lämpötiloissa, kuivassa, suoralta auringonvalolta suojatussa ympäristössä. Suhteellisen kosteuden tulisi mieluiten olla alle 70 %.

Käytettyjen laitteiden hävittäminen

Jos tuote vaurioituu tai tulee käyttökelvottomaksi normaalin mekaanisen kulumisen vuoksi, se on hävitettävä maasi sovellettavien jätemääräysten mukaisesti.

Ongelmien ratkaisminen

Ongelma	Mahdolliset
Sylinteri ei ulotu	Pumppu ei toimi kunnollaKuorma ylittää nimelliskapasiteetinLiittimet eivät ole täysin kiristettyPumpun vapautusventtiili ei ole kiinniPumpun öljytaso on alhainenJärjestelmää ei ole kytketty oikein
Sylinteri ulottuu liian hitaasti	Hydrauliliitäntöjen vuotoLiittimet eivät ole täysin kiristettyPumppu ei toimi kunnolla
Sylinteri ulottuu epätasaisilla iskuilla	Hydraulijärjestelmässä on ilmaaSylinterin mäntä on sidottuPumppu ei toimi kunnolla
Sylinteri lakkaa ulottumasta	Sylinteri on täydessä vedossaPumpun öljytaso on alhainenLiittimet eivät ole täysin kiristettySylinterin mäntä on sidottu
Sylinteri ulottuu, mutta ei pidä painetta	Hydrauliliitäntöjen vuotoSylinterin tiivisteiden vaurioituminenJärjestelmää ei ole kytketty oikeinPumppu ei toimi kunnolla
Sylinteri ei vedä sisään	Liittimet eivät ole täysin kiristettyVetojousi vaurioitunutSylinterin sisäosien vauriotPumpun vapautusventtiili ei ole aukiPumpun öljytaso on ylitäytettyPaluulinjassa on rajoitus
Öljyä vuotaa sylinterin ylipaineventtiillistä	Paluulinjassa on rajoitusLiittimet eivät ole täysin kiristetty
Öljyä vuotaa sylinteristä	Sylinterin tiivisteiden vaurioituminenSisäosien vauriotLiittimet eivät ole täysin kiristetty
