HJS-SET1 - Hydraulisk sylinder MSW - Gratis bruksanvisning og manual

Produkttype	Hydraulisk sylinder med integrert pumpe
Merke	MSW
Modell	HJS-SET1
Maksimal lastekapasitet	10 tonn
Maksimalt trykk	700 bar
Mål (L × B × H)	200 × 400 × 155 mm
Vekt	6,2 kg
Tilkoblingstype	ZG 3/8" hann og hunn
Drivkraft	Manuell (håndbetjent hydraulisk pumpe)
Hovedfunksjoner	Løfting, støtte, vedlikehold av maskiner
Arbeidsmiljø	-10°C til +40°C, relativ fuktighet < 70%
Vedlikehold og rengjøring	Smør stempelstangen månedlig; inspiser for lekkasjer og skader; ikke bruk høytrykksspyler
Sikkerhet	Ikke overskrid maksimalt trykk; unngå sidebelastninger; ikke bruk på kjøretøy
Reservedeler og reparerbarhet	Setninger, stempelstang; uautorisert demontering ugyldiggjør garantien
Lagring	Horisontalt, innendørs, -10°C til +40°C, tørt, beskyttet mot solen
Generell informasjon	Delt hydraulisk sylinder, enkel å demontere og lagre; leveres med anbefalt pumpe CP-180

Ofte stilte spørsmål - HJS-SET1 MSW

Hva er maksimal lastekapasitet for MSW HJS-SET1 sylinderen?

Maksimal lastekapasitet er 10 tonn.

Hvordan installere den hydrauliske sylinderen?

Plasser sylinderen på en flat og solid overflate. Smør lagrene. Koble pumpens hurtigkobling til sylinderen. Stram tilkoblingene manuelt. Forsikre deg om at ingen sidebelastning påføres.

Hvilket maksimaltrykk kan sylinderen oppnå?

Maksimaltrykket er 700 bar. Overskrid aldri denne verdien.

Hvordan senke stempelstangen etter bruk?

Drei sakte på den manuelle oljestyringsknappen mot klokken for å slippe ut trykket. Ikke gjør det for raskt for å unngå plutselig fall.

Hvilket regelmessig vedlikehold er nødvendig?

Smør stempelstangen minst en gang i måneden. Sjekk for lekkasjer, skader eller korrosjon. Inspiser maling og tetninger. Overvåk oljetemperaturen (ikke overstige 70°C).

Hva gjør jeg hvis sylinderen ikke strekker seg?

Kontroller at pumpen fungerer, at lasten ikke overstiger nominell kapasitet, at koblingene er godt strammet, at avlastningsventilen er lukket og at oljenivået er tilstrekkelig.

Kan sylinderen brukes på et kjøretøy?

Nei, dette produktet er ikke egnet for bilbruk.

Hvordan lagre den hydrauliske sylinderen?

Oppbevar den horisontalt, innendørs, ved en temperatur mellom -10°C og +40°C, på et tørt sted beskyttet mot solen. Trekk stempelstangen helt inn.

Hva gjør jeg ved oljelekkasje?

Kontroller hydraulikkoblingene, sylindertetningene og koblingene. Stram eller bytt ut defekte deler. Kontakt kundeservice om nødvendig.

Hvilke tilbehør anbefales med denne sylinderen?

For optimal kompatibilitet, bruk pumpen CP-180 (for sylindere på 5T, 10T og 20T) eller pumpen CP-700 for større modeller.

BRUKSANVISNING HJS-SET1 MSW

Parameter for stikket

ZG 3/8" hunstik på pumpen

ZG 3/8" han-stik på cylinderen

Rengøring og vedligeholdelse

Generel vedligeholdelse

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn Hydraulisk sylinder med pumpe
Modell	MSW-HJS-SET1
Kapasitet maks lasting [tonn] 10
Maks trykk [bar] 700
Dimensjoner [bredde * lengde * høyde; mm] 200*400*155
Vekt [kg] 6,2

Beskrivelse

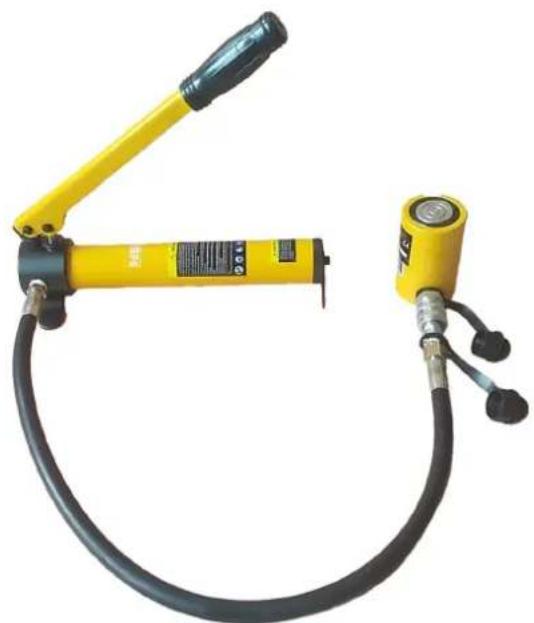

Dette produktet er konstruert med ZG 3/8"-koblingen, den hydrauliske pumpekroppen, det sklisikre håndtaket, oljereturbryteren og oljeslangen. Den støtter løfting, jekking, måking og kløyving. Den delte hydrauliske sylinderen er enkel å demontere og lagre, men må brukes med en hydraulisk pumpe. For optimal kompatibilitet passer CP-180-pumpen 5T, 10T og 20T hydrauliske sylindre, og CP-700-pumpen er for 30T og 50T.

Dette produktet er mye brukt i installasjon og vedlikehold av store og mellomstore maskiner i industrier som konstruksjon, olje, kraft, metallurgi, kjemisk, marine, bro og stål.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

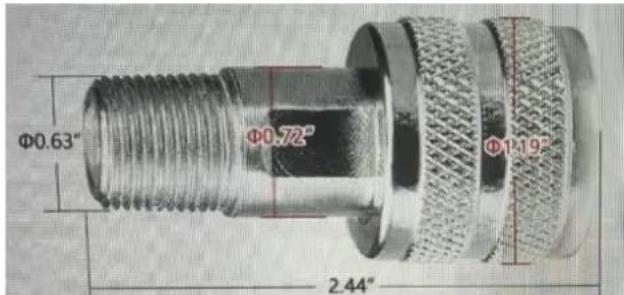

Parameter for kontakten

ZG 3/8" hunnkontakt på pumpen

ZG 3/8" hannkontakt på sylinderen

Sørg for at produktet fungerer under passende miljøforhold (-10°C til + 40°C, relativ fuktighet 70%). Bruk av den under ekstreme forhold kan redusere levetiden til de hydrauliske sylindrene.

For riktig funksjon må alle hydrauliske sylindre plasseres på en flat, solid overflate. Plassering på løs eller sandholdig grunn kan føre til skade.

Installasjonsveiledning

1. Inspiser hydraulikksylinderen grundig for eksterne transportskader før utpakking.

2. Sørg for at alle komponenter er fri for støv, farlige materialer og fuktighet. Kontroller at slanger, rør og hydrauliske deler er rene og fri for uegnede væsker, slipende partikler eller forurensninger. Bekreft at alle slanger, rør og ventiler er riktig tilkoblet.

3. Før installasjon, smør alle lagre og pinner (hvis aktuelt) på den hydrauliske sylinderen.

4. Sørg for at ingen sidebelastninger virker på sylinderens midtseksjon. Alle lastkrefter må justeres helt parallelt med sylinderens akse, da side- eller radielle belastninger kan føre til irreversible skader.

5. Fest hurtigkoblingen til pumpen til den hydrauliske sylinderen. Velg ønsket posisjon, og stram deretter til hydraulikkpumpens dreneringsskrue på hydraulikkpumpen for å starte driften.

6. Sikre alle hydrauliske koblinger og koblinger med håndstramming for å sikre riktig oljestrøm mellom pumpen og sylinderen.

7. Etter bruk, for å senke stempelstangen, vri den manuelle oljekontrollknappen litt mot klokken. Dette lar den hydrauliske sylinderen slippe trykket, noe som får stempelstangen til å synke gradvis. IKKE Slipp den for raskt, noe som kan forårsake et farlig plutselig fall.

Note: Produktet har en automatisk tilbaketrekkingsfunksjon. Bare slipp bryteren, og den utvidede delen justeres automatisk.

ADVARSEL!

- Hold deg unna stempelstangens bane og vær forsiktig når du kobler til slangekoblinger.

- Legg merke til at ved å legge til redskaper eller utvidelser til et hydraulisk system, reduseres sylinderens kapasitet til den lavest rangerte komponenten som er i bruk. For å forhindre at stempelet roterer under festing, forleng stempelet og bruk tilstrekkelig pumpekraft for å feste det mens du legger til tilbehøret eller forlengelsen.

Lekkasjesjekk

1. Inspiser visuelt for lekkasjer rundt den hydrauliske sylinderen.

2. Hvis ingen lekkasjer observeres, utfør en lavtrykkstest (opptil 25 % av det nominelle trykket).

3. Test sylinderen i både uttrukket og tilbaketrukket posisjon, hold hver i 5 minutter for å bekrefte stabilt trykk.

4. Utfør en høytrykkstest (designtrykk) med sylinderen helt uttrukket og tilbaketrukket, og hold hver posisjon i 5 minutter for å verifisere trykkstabiliteten ved spesifiserte nivåer.

5. Når alle tester er fullført uten oppdagede problemer, er den hydrauliske sylinderen klar til bruk.

MERKNAD!

• Dette produktet er designet med en fjær-retur-struktur, slik at det kan fjernes raskt etter løfting. Men IKKE trekk sylinderen ved å bruke den vedlagte slangen.
• Ikke overskrid det maksimale arbeidstrykket som er beskrevet i denne håndboken.

Rengjøring og vedlikehold

Generelt vedlikehold

1. Inspiser hydrauliske sylinderdeler månedlig for tegn på skade, korrosjon eller slitasje.
2. Når det er mulig, beskytt det hydrauliske systemet og komponentene mot miljøfarer. Kontroller at skjøter og koblinger er godt festet; Løse koblinger kan føre til oljelekkasjer, som forårsaker både utstyrsskade og miljøforurensning.
3. Overvåk oljetemperatur og renslighet regelmessig. Sørg for at oljetemperaturen ikke overstiger 70°C for å unngå skade på hydrauliske sylinderpakninger.
4. Ikke bruk høytrykksdyser for å rengjøre sylinderen, da dette kan skade maling, pakninger og lagre. Avstå fra å demontere den hydrauliske sylinderen; hvis deler trenger utskifting, kontakt oss. Uautorisert demontering vil ugyldiggjøre garantien.
5. Inspeksjoner av oljerenslighet kan utføres av sertifiserte hydrauliske operatører.

Vedlikehold av hovedkomponenter

1. Stempelstang

• Smør stempelstangen minst en gang i måneden. Hvis hydraulikksylinderen utsettes for salt, bør den settes under trykk minst to ganger i uken. Dette bidrar til å forlenge levetiden til den hydrauliske sylinderen.
• Inspiser stempelstangens overflate månedlig for skader. Den hydrauliske sylinderens olje beskytter generelt stempelstangen.
• Sørg for at den utsatte delen av stempelstangen (området som ikke er i kontakt med olje) alltid er beskyttet.

2. Sylinderhus

• Se etter malingsskader eller sprekker hver måned. Alle lakkskader skal repareres umiddelbart.

3. Lagre

• For hydrauliske sylindre med lagre, smør eller inspiser lagrene månedlig. Unnlatelse av å smøre lagre reduserer deres levetid betydelig.
• Vedlikeholdsfrie lagre må ikke smøres!

Lagring

1. Transport og håndtering : Hold stempelstangen helt tilbaketrukket under transport og løfting.
2. Forlenget lagring med forlenget stang : Hvis den forkrommede sylinderstangen forlenges under transport eller lagring, påfør anti-korrosjonsfett for å beskytte den eksponerte stangen.
3. Langtids horizontal lagring : Hvis den lagres horisontalt i over fire måneder, kan det oppstå små trykkfall og/eller oljelekkasjer mellom den forkromede stangen og frontdekselet. Dette skyldes kontinuerlig trykk

på stempelpakningen og frontdekselpakningen. For å gjenopprette forseglingens opprinnelige form, sykler du sylinderen til fullt slag ca. 10 ganger under trykk.

1. Periodisk trykksetting : Selv når den ikke er i bruk, aktiver og trykksett hydrauliske sylindre hver 3.-4. måned for å opprettholde elastisiteten til pakninger og pakninger, og sikre at de beholder den nødvendige trykkstyrken og tetningsevnen. For utendørs lagring etter nødvendige driftssykluser, påfør anti-korrosjonsfett på eventuelle forlengede stenger. Sørg for at forlengede stenger er skjermet mot mekanisk skade, da slike skader ikke dekkes av produsentens garanti.
2. Lagringsposisjon : Oppbevar hydrauliske sylindre i horisontal stilling, fri for spenninger eller belastninger.
3. Lagringsforhold : Oppbevar hydrauliske sylindre innendørs ved temperaturer mellom -10°C og +40°C, i et tørt miljø skjermet mot direkte sollys. Relativ luftfuktighet bør ideelt sett være under 70 %.

Kassering av brukte enheter

Når produktet blir skadet eller ubrukelig på grunn av normal mekanisk slitasje, må det kasseres i samsvar med gjeldende avfallsbestemmelser i ditt land.

Løsning av problemer

Problem	Mulige
Sylinderen vil ikke forlenges	Pumpen fungerer ikke som den skalBelastningen overstiger den nominelle kapasitetenKoblinger er ikke helt strammetPumpens utløsningsventil er ikke stengtPumpens oljenivå er lavtSystemet er ikke riktig tilkoblet
Sylinderen strekker seg for sakte	Lekkasje i hydrauliske koblingerKoblinger er ikke helt strammetPumpen fungerer ikke som den skal
Sylinderen strekker seg i ujevne slag	Det er luft i det hydrauliske systemetSylinderstempelet er bindendePumpen fungerer ikke som den skal
Sylinderen slutter å strekke seg ut	Sylinderen er i full utstrekningPumpens oljenivå er lavtKoblinger er ikke helt strammetSylinderstempelet er bindende
Sylinderen strekker seg ut, men holder ikke trykket	Lekkasje i hydrauliske koblingerSkade på sylinderpakningerSystemet er ikke riktig tilkobletPumpen fungerer ikke som den skal
Sylinderen vil ikke trekkes tilbake	Koblinger er ikke helt strammetTilbaketrekkingsfjær skadetSkade på sylinderens interne komponenterPumpens utløsningsventil er ikke åpenPumpeoljenivået er overfyltDet er en begrensning i returlinjen
Olje lekker fra sylinderens avlastningsventil	Det er en begrensning i returlinjenKoblinger er ikke helt strammet
Olje lekker fra sylinderen Skade på sylinderpakninger
