BRUGSANVISNING HJS-SET1 MSW

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

Tekniske data

Parameterbeskrivelse Parameterværdi

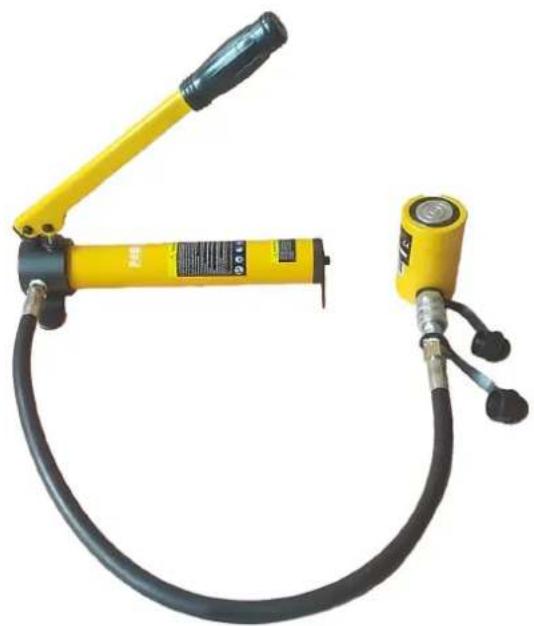

Produktnavn Hydraulisk cylinder med pumpe
Model	MSW-HJS-SET1
Kapacitet maks. belastning [ton] 10
Maks. tryk [bar] 700
Dimensioner [bredde * længde * højde; mm]. 200*400*155
Vægt [kg] 6,2

Beskrivelse af apparatet

Dette produkt bruges i vid udstrækning til installation og vedligeholdelse af store og mellemstore maskiner i industrier som byggeri, olie, kraft, metallurgi, kemi, marine, bro og stål.

Bemærk: Dette produkt er ikke egnet til brug i biler.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

Den perfekte forbindelse

Handling

Arbejdsmiljø

Sørg for, at produktet fungerer under passende miljøforhold (-10 °C til + 40 °C, relativ luftfugtighed 70 %). Hvis det bruges under ekstreme forhold, kan det reducere hydraulikcylinderens levetid.

For at fungere korrekt skal alle hydrauliske cylindre placeres på en flad, fast overflade. Hvis den placeres på løs eller sandet jord, kan det føre til skader.

Installationsvejledning

1. Undersøg hydraulikcylinderen grundigt for eventuelle eksterne transportskader, før den pakkes ud.
2. Sørg for, at alle komponenter er fri for støv, farlige materialer og fugt. Kontrollér, at slanger, rør og hydrauliske dele er rene og fri for uegnede væsker, slibende partikler eller forurenende stoffer. Kontrollér, at alle slanger, rør og ventiler er korrekt tilsluttet.
3. Smør alle lejer og stifter (hvis relevant) på hydraulikcylinderen før montering.
4. Sørg for, at der ikke kommer sideværts belastning på cylinderens midtersektion. Alle belastningskræfter skal være helt parallelle med cylinderens akse, da sideværts eller radial belastning kan føre til uoprettelige skader.
5. Sæt pumpens lynkobling på den hydrauliske cylinder. Vælg den ønskede position, og spænd derefter hydraulikpumpens drænskrue på hydraulikpumpen for at starte driften.
6. Fastgør alle hydrauliske forbindelser, og spænd koblingerne helt med hånden for at sikre korrekt olieflow mellem pumpe og cylinder.
7. For at sænke stempelstangen efter brug skal du dreje den manuelle oliekontrolknap lidt mod uret. Det gør det muligt for den hydrauliske cylinder at udløse trykket, hvilket får stempelstangen til gradvist at falde. Slip den IKKE for hurtigt, da det kan medføre et farligt pludseligt fald.

Bemærk: Produktet har en automatisk tilbagetrækningsfunktion. Du skal blot slippe kontakten, så justeres den forlængede del automatisk.

ADVARSEL!

• Hold afstand til stempelstangens bane, og udvis forsigtighed ved tilslutning af slangekoblinger.
• Bemærk, at tilføjelse af tilbehør eller udvidelser til et hydraulisk system reducerer cylinderens kapacitet til den lavest klassificerede komponent, der er i brug. For at forhindre rotation af stemplet under påsætning skal stemplet trækkes ud, og der skal anvendes tilstrækkelig pumpekraft til at sikre det, mens påsætningen eller forlængelsen sættes på.

Kontrol af lækage

1. Undersøg visuelt, om der er lækager omkring hydraulikcylinderen.
2. Hvis der ikke observeres lækager, skal der udføres en lavtrykstest (op til 25 % af det nominelle tryk).
3. Test cylinderen i både ud- og tilbagetrukket position, og hold hver position i 5 minutter for at bekræfte et stabilt tryk.
4. Udfør en højtrykstest (designtryk) med cylinderen helt ud og ind, og hold hver position i 5 minutter for at kontrollere, at trykket er stabilt på de angivne niveauer.
5. Når alle test er gennemført uden problemer, er den hydrauliske cylinder klar til brug.

BEMÆRK!

• Dette produkt er designet med en fjederreturstruktur, så det hurtigt kan fjernes efter løft. Men træk IKKE i cylinderen med den påmonterede slange.
• Overskrid ikke det maksimale arbejdstryk, der er beskrevet i denne manual.

1. Efterse de hydrauliske cylinderdele hver måned for tegn på skader, korrosion eller slitage.
2. Beskyt så vidt muligt det hydrauliske system og dets komponenter mod miljøfarer. Kontroller, at samlinger og stik er forsvarligt fastgjort; løse forbindelser kan resultere i olielækager og forårsage både skader på udstyret og forurening af miljøet.
3. Overvåg regelmæssigt oliens temperatur og renhed. Sørg for, at olietemperaturen ikke overstiger 70 °C for at undgå skader på hydraulikcylinderens pakninger.
4. Brug ikke højtryksdyser til at rengøre cylinderen, da det kan beskadige maling, pakninger og lejer. Undlad at afmontere den hydrauliske cylinder; kontakt os, hvis dele skal udskiftes. Uautoriseret demontering medfører, at garantien bortfalder.
5. Inspektioner af oliens renhed kan udføres af certificerede hydraulikoperatører.

Vedligeholdelse af hovedkomponenter

1. Stempelstang

• Smør stempelstangen mindst en gang om måneden. Hvis hydraulikcylinderen udsættes for salt, skal den sættes under tryk mindst to gange om ugen. Det er med til at forlænge den hydrauliske cylinders levetid.
• Undersøg stempelstangens overflade hver måned for eventuelle skader. Hydraulikcylinderens olie beskytter generelt stempelstangen.
• Sørg for, at den udsatte del af stempelstangen (det område, der ikke er i kontakt med olien) altid er beskyttet.

2. Cylinderhus

• Tjek for eventuelle lakskader eller revner hver måned. Alle lakskader skal repareres med det samme.

3. Lejer

• For hydrauliske cylindre med lejer skal lejerne smøres eller efterses hver måned. Hvis man ikke smører lejerne, reduceres deres levetid betydeligt.
• Vedligeholdelsesfrie lejer må ikke smøres!

Opbevaring

Hvis hydraulikcylinderen ikke skal tages i brug med det samme, skal du tage fölgende beskyttelsesforanstaltninger:

1. Transport og håndtering: Hold stempelstangen helt tilbagetrukket under transport og løft.
2. Langvarig opbevaring med udstrakt stang: Hvis den forkromede cylinderstang trækkes ud under transport eller opbevaring, skal der påføres korrosionsbeskyttende fedt for at beskytte den udsatte stang.
3. Langvarig vandret opbevaring: Hvis den opbevares vandret i mere end fire måneder, kan der opstå mindre trykfald og/eller olielækager mellem den forkromede stang og frontdækslet. Det skyldes et konstant tryk

på stempelpakningen og frontdækslets pakning. For at genskabe tætningens oprindelige form skal du køre cylinderen til fuldt slag ca. 10 gange under tryk.

1. Periodisk tryksætning: Selv når de ikke er i brug, skal hydraulikcylindre aktiveres og sættes under tryk hver 3.-4. måned for at bevare pakningernes elasticitet og sikre, at de bevarer den nødvendige trykstyrke og tætningsevne. Ved udendørs opbevaring efter de påkrævede driftscyklusser skal alle forlængede stænger smøres med anti-korrosionsfedt igen. Sørg for, at de forlængede stænger er beskyttet mod mekaniske skader, da sådanne skader ikke er dækket af producentens garanti.
2. Opbevaringsposition: Opbevar hydrauliske cylindre i vandret position, fri for spænding eller belastning.
3. Opbevaringsforhold: Opbevar hydraulikcylindre indendørs ved temperaturer mellem -10°C og +40°C, i et tørt miljø beskyttet mod direkte sollys. Den relative luftfugtighed skal helst være under 70 %.

Bortskaffelse af brugte enheder

Når produktet bliver beskadiget eller ubrugeligt på grund af normal mekanisk slitage, skal det bortskaffes i overensstemmelse med de gældende affaldsbestemmelser i dit land.

Problemløsning

Problem	Mulige
Cylinderen vil ikke køre ud	Pumpen fungerer ikke ordentligtBelastningen overskrider den nominelle kapacitetKoblingerne er ikke spændt helt tilPumpens udløserventil er ikke lukketPumpens oliestand er lavSystemet er ikke korrekt tilsluttet
Cylinderen kører for langsomt ud	Lækage i hydrauliske forbindelserKoblingerne er ikke spændt helt tilPumpen fungerer ikke korrekt
Cylinderen kører ud i ujævne bevægelser	Der er luft i det hydrauliske systemCylinderstemplet sidder fastPumpen fungerer ikke korrekt
Cylinderen holder op med at køre ud	Cylinderen er i fuldt udtrækPumpens oliestand er lavKoblingerne er ikke spændt helt tilCylinderstemplet sidder fast
Cylinderen strækker sig, men holder ikke trykket	Lækage i hydrauliske forbindelserBeskadigelse af cylinderpakningerSystemet er ikke korrekt tilsluttetPumpen fungerer ikke korrekt
Cylinderen vil ikke trække sig tilbage	Koblingerne er ikke spændt helt tilTilbagetrækningsfjeder beskadigetBeskadigelse af cylinderens indre komponenterPumpens udløserventil er ikke åbenPumpens oliestand er overfyldtDer er en begrænsning i returledningen
Olielækage fra cylinderens overtryksventil	Der er en begrænsning i returledningenKoblingerne er ikke spændt helt til
Olie lækker fra cylinderen	Beskadigelse af cylinderpakningerBeskadigelse af interne komponenter
	Koblingerne er ikke spændt helt til
