KÄYTTÖOHJE FW-43EZ20L SONY

Turvallisuusohjeet. 2

Liitäntäkaavio ....4

Kaukosäädin ja LCD-näyttö ....6

Pro-asetukset....7

BRAVIA Signage Free .....8

Ohjaustoiminnot ....10

RS-232C....10

IP-ohjaus 11

LCD-näytön asennus seinälle ..... 12

Vianmääritys....13

Tekniset tiedot....14

Tietoa oppaista

LCD-näytön mukana toimitetaan seuraavat oppaat. Säilytä oppaat myöhempää käyttöä varten.

Asetusopas

• LCD - näytön asentaminen ja asetukset.

Viiteopas (tämä opaskirja) / Turvallisuusohjeet

- Turvallisuusohjeet, kaukosäädin, vianmääritys, seinäasennus, tekniset tiedot jne.

Ohje

Saat lisää vianmääritysohjeita ja muita hyödyllisiä tietoja suoraan LCD-näytöstäsi. Avaa aiheluettelo painamalla kaukosäätimen HELP-painiketta.

Asetusvalikkoja saatetaan muuttaa siitä erikseen ilmoittamatta.

TÄRKEÄÄ – Lue loppukäyttäjän ohjelmistolisenssisopimus ennen Sony-laitteen käyttöä. Tuotteen käyttäminen tarkoittaa sitä, että käyttäjä on hyväksynyt loppukäyttäjän ohjelmistolisenssisopimuksen. Käyttäjän ja Sonyn välinen ohjelmistolisenssisopimus on saatavana verkossa Sonyn verkkosivustolla (https://www.sony.net/tv-software-licenses/) tai laitteen näyttöllä. Siirry kohtaan [Asetukset] → [Järjestelmä] → [Tietoja] → [Oikeudelliset tiedot] → [Ilmoitukset ja lisenssit].

Huomautus

• Lue ennen LCD-näytön käyttöä kohta "Turvallisuusohjeet".
• Lue turvallisuutta koskevat lisätiedot mukana toimitetusta turvaohjeistuksesta.
• Asennusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.

Tunnistemerkintöjen sijainti

Mallinumerotiedot, valmistuspäivämäärä (vuosi/kuukausi) ja jännitemerkintä sijaitsevat LCD-näytön takaosassa tai pakkauksessa.

TÄRKEÄ HUOMAUTUS

Radiolaitteisiin liittyvä huomautus

Sony Corporation vakuuttaa, että radiolaitetyypit FW-75EZ20L, FW-65EZ20L, FW-55EZ20L, FW-50EZ20L, FW-43EZ20L ovat direktiivin 2014/53/EU mukaisia.

EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa:

Seuraavat tätä radiolaitetta koskevat käyttörajoitukset tai käyttövaltuutusvaatimukset ovat voimassa maissa AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :

Taajuudet 5150 - 5350 MHz on rajoitettu vain sisäkäyttöön.

Turvallisuusohjeet

Asennus ja käyttö

Noudata LCD-näytön asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot.

Asennus

• LCD-näyttö on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.
• Aseta LCD-näyttö tukevalle, tasaiselle alustalle, ettei se kaadu ja aiheuta henkilö- tai omaisuusvahinkoja.
• Asenna LCD-näyttö paikkaan, jossa sitä ei voida vetää, työntää tai kaataa.

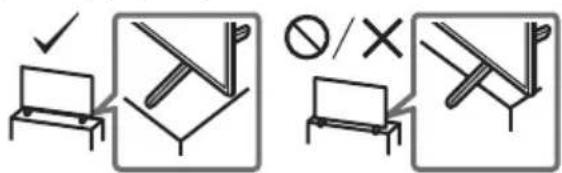

• Asenna LCD-näyttö niin, ettei sen pöytäjalusta työnny LCD-näyttötason ulkopuolelle (ei sisälly toimitukseen). Jos pöytäjalusta työntyy LCD-näyttötason ulkopuolelle, se voi aiheuttaa LCD-näytön kaatumisen, putoamisen tai henkilövahingon tai LCD-näytön vaurioitumisen. (Vain mallit, joissa on pöytäjalusta)

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki johdot ennen LCD-näytön siirtämistä.
• Suuren LCD-näytön siirtämiseen tarvitaan vähintään kaksi henkilöä.
• Kun LCD-näyttöä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina LCD-ruudun pintaa tai ruudun ympärillä olevaa kehystä.
• Kun nostat tai siirrät LCD-näyttöä, kannattele sitä tukevasti alapuolelta.
• Kun käsittelet tai asennat LCD-näyttöä, pidä se pystyasennossa (vain soveltuvat LCD-näyttömallit).

• Älä altista LCD-näyttöä iskuille tai lialliselle tärinälle kuljetuksen aikana.
• Kun toimitat LCD-näytön huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla.

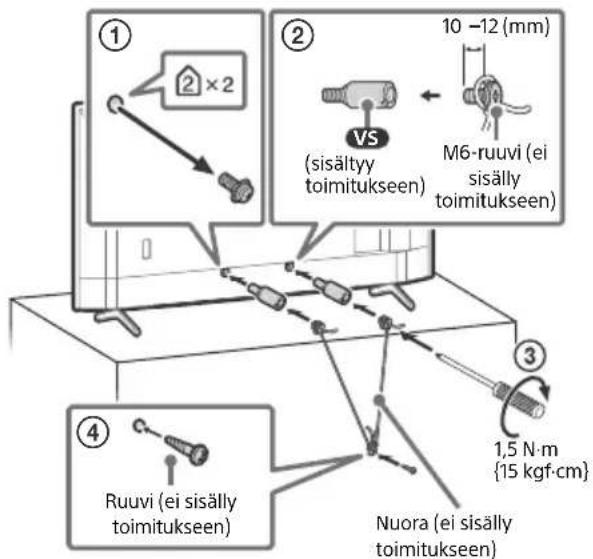

Kaatumisen esto (vain mallit, joissa on pöytäjalusta)

FW-65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L

① ② ×2 10 -12 (mm) VS (sisältyy toimitukseen) M6-ruuvi (ei sisälly toimitukseen) ③ 3 1,5 N·m {15 kgf·cm} ④ Ruuvi (ei sisälly toimitukseen) Nuora (ei sisälly toimitukseen)

Liitäntäkaavio

Huomautus

- Liitännät ja merkinnät voivat vaihdella alueen/maan/LCD-näyttömallin mukaan.

1 USB

USB

2

- Suurikokoisen USB-laitteen liittäminen saattaa häiritä muita liitettyjä laitteita sen vieressä.

2 Ⓞ (Kuulokkeet)

• Tukee vain 3-napaista stereominilitintä.
• Et voi toistaa ääntä yhtä aikaa kuulokkeista ja LCD-näytön kaiuttimista.

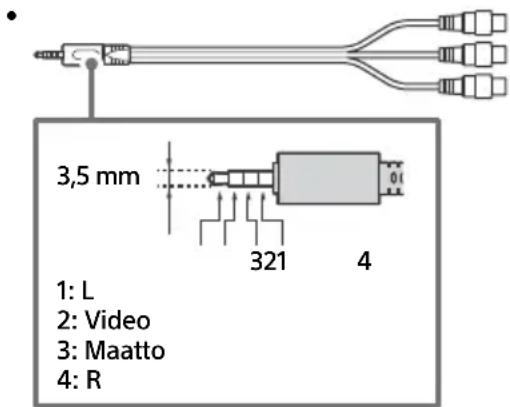

3 📋 ⬆ I D E O I N

- Käytä analogista jatkokaapelia komposiittiliitäntöihin (ei sisälly toimitukseen).

3,5 mm 1: L 2: Video 3: Maatto 4: R

4 HDMI IN 1/2/3

- HDMI-liitäntä siirtää digitaalisen kuvan ja äänen saman johdon kautta.

- HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) Liitä äänijärjestelmä HDMI IN 3 -liitäntään, jos haluat kuulla LCD-näytön äänen äänijärjestelmän kautta. HDMI eARC/ARC -toimintoa tukeva äänijärjestelmä voi lähettää kuvan LCD-näyttöön ja vastaanottaa äänen LCD-näytöstä saman HDMI-kaapelin kautta. Jos äänijärjestelmäsi ei tue HDMI eARC/ARC -toimintoa, tarvitaan lisäksi DIGITAL AUDIO OUT (OPTICAL) -liitäntä.

- Liitä eARC-toimintoa käyttävä äänijärjestelmä Ethernetiä tukevalla HDMI-kaapelilla.

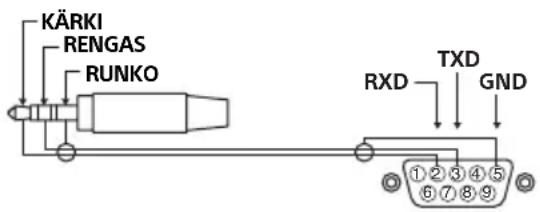

5 REMOTE RS-232C

- Sarjaliitännän liitin. Lisätietoja on kohdassa "Ohjaustoiminnot".

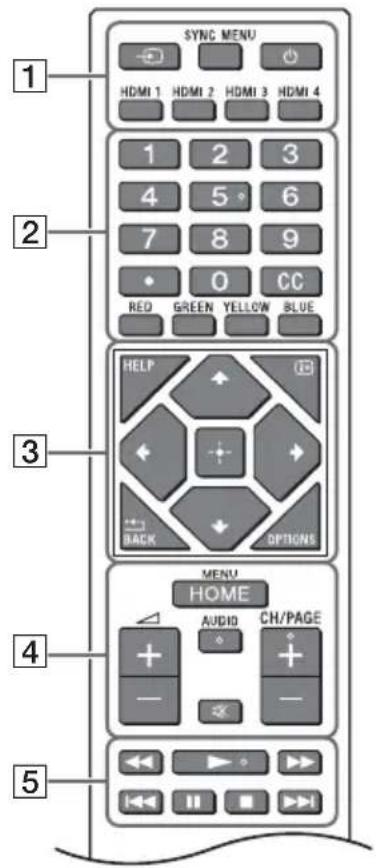

Kaukosäädin ja LCD-näyttö

Kaukosäätimen muoto sekä kaukosäätimen painikkeiden asettelu, saatavuus ja toiminta saattavat vaihdella alueen/maan/LCD-näyttömallin/LCD-näyttöasetusten mukaan.

SYNC MENU HDMI 1 HDMI 2 HDMI 3 HDMI 4 1 2 3 4 5 6 7 8 9 0 CC RED GREEN YELLOW BLUE HELP BACK OPTIONS MENU HOME AUDIO CH/PAGE + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1 (Tulosignaalin valinta): Näytä ja valitse ohjelmalähde, jne.

SYNC MENU: Tuo BRAVIA Sync -valikko näkyviin.

(√) (Virta)

HDMI 1/2/3/4

2 Numeropainikkeet

(piste)

CC

Väripainikkeet

3 HELP: Näytä Ohje-valikko.

i+ (Näyttötiedot): Näytä tiedot.

/BACK

OPTIONS: Näytä luettelo toiminnoista, jotka ovat sillä hetkellä käytettävissä.

//// (Navigointiohjain):

Navigointiin ja valitsemiseen ruutuvalikoissa.

4 HOME/MENU

+/- (Äänenvoimakkuus)

AUDIO*: Valitsee äänen monikieliselle tai kaksiääniselle ohjelmalle (riippuu ohjelmalähteestä).

Mykistys

CH/PAGE +/-

5

6 ⏻ (Virta)

7 Kaukosäädinanturi / LED

* Helppokäyttötoiminto on käytettävissä painamalla ja pitämällä AUDIO painettuna.

Pro-asetukset

[Pro-asetukset] sisältää on useita käteviä ammattikäyttöön sopivia toimintoja.

Pro-asetusten käyttäminen

1 Paina kaukosäätimen HOME/MENU painiketta.
2 Siirry kohtaan [Asetukset] → [Pro-asetukset] ja valitse sitten haluamasi asetukset.

Katso kutakin asetusta koskevat seuraavat tiedot.

Alusta Pro-asetukset

Kaikki muutokset poistetaan ja oletusasetukset palautetaan.

Asenna APK

Asenna Android TV -sovelluksen APK-tiedosto näyttöön USB-tallennusvälineen avulla.

1 Valitse [Pro-asetukset] → [Asenna APK].

2 Valitse APK.

Huomautus

- Tämä valikko näytetään vain, jos .apk-tiedosto on USB-tallennusvälineessä.

PC-tulon optimointi

Näytä tyypillinen PC-formaatti koko näytön kokoisena säilyttämällä kuvasuhde.

1 Valitse [Pro-asetukset] → [PC-tulon optimointi].

2 Muuta asetuksia. Oletusasetus on Pois päältä.

Käynnistys signaalin mukaan

a) Kytkee LCD-näytön automaattisesti päälle ja vaihtaa tulon, kun HDMI-tulo on kytketty.
b) Kytkee LCD-näytön automaattisesti pois päältä, kun HDMI-tulo irrotetaan.

1 Valitse [Pro-asetukset] → [Käynnistys signaalin mukaan].

2 Valitse vaihtoehto.
[Poista käytöstä] (oletus): Toiminto on poistettu käytöstä.
[Aina käytössä]: Molemmat toiminnot a) ja b) ovat käytössä.
[Vain sisääntulon vaihto]: Vain toiminto a) on käytössä.
[Tiettynä aikana]: Voit määrittää alku- ja loppuajan, jonka aikana toiminto on käytössä.

Lukitse asetukset

Voit suojata [Pro-asetukset]-asetukset PIN-koodilla.

1 Valitse [Pro-asetukset] → [Lukitse asetukset].
2 Aseta PIN-koodi noudattamalla näytön ohjeita.

Alkutulon lähde

Asettaa tulon, joka näytetään, kun LCD-näyttö kytketään päälle.

1 Valitse [Pro-asetukset] → [Alkutulon lähde].

2 Valitse ensisijainen tulolähde.

Virta-aikataulutus

Aseta kellonajat, jolloin LCD-näyttö kytkeytyy automaattisesti päälle ja pois päältä, mukaan lukien aikataulu, joka suoritetaan säännöllisesti (päivittäin tai viikoittain).

1 Valitse [Pro-asetukset] → [Virta-aikataulutus].
2 Valitse kellonaika / viikonpäivä, jolloin laite kytketään päälle ja pois päältä.

Jaksollinen uudelleenkäynnistys

Käynnistä LCD-näyttö uudelleen asetettuna aikana. Tämä voi ajoittaa säännölliset uudelleenkäynnistykset (päivittäin tai viikoittain). Voit valita, suoritetaanko uudelleenkäynnistys näytön ollessa päällä vai ei. LCD-näytölle on suositeltavaa ajoittaa jaksollinen uudelleenkäynnistys, jotta järjestelmä pysyy vakaana.

1 Valitse [Pro-asetukset] → [Jaksollinen uudelleenkäynnistys].
2 Ota [Jaksollinen uudelleenkäynnistys]-toiminto käyttöön.
3 Aseta kellonaika ja viikonpäivä LCD-näytön uudelleenkäynnistämiseksi.
4 Valitse, suoritetaanko uudelleenkäynnistys LCD-näytön ollessa päällä vai ei.

Näyttö/kaukosäätimet

Ota LCD-näytön tai kaukosäätimen painikkeet käyttöön tai poista ne käytöstä.

1 Valitse [Pro-asetukset] → [Näyttö/kaukosäätimet].
2 Valitse vaihtoehto. [Näytön ohjaus]: Ota näytön painikkeet käyttöön tai poista ne käytöstä. [IR kaukosäädin]: Ota IR-kaukosäätimen painikkeet käyttöön tai poista ne käytöstä.

Ulkoiset tulot

Määritä, mitkä tulolähteet ovat käytettävissä.

1 Valitse [Pro-asetukset] → [Ulkoiset tulot].
2 Valitse tulo.
3 Valitse vaihtoehto.

[Käytä nimien kanssa]: Tulotiedot-inforuutu ilmestyy näytölle.

[Käytä ilman nimiä]: Tulotiedot-inforuutu ei näy näytöllä.

[Ei käytössä]: Tulo on poistettu käytöstä Pro-tilassa.

BRAVIA Signage Free

Toiminnon avulla voit toistaa

USB-tallennusvälineelle tallennettuja elokuvia ja valokuvia liittämällä USB-laitteen LCD-näytön USB-porttiin.

Tuetut tiedostot ja muodot

Videomuoto ^12

MP4 AVC, MP4 AVC/HEVC (.mp4)

MPEG TS AVC/MPEG2 (.m2ts)

*1 Tuettu enimmäistarkkuus on 3840 × 2160

4K-malleissa ja 1920 × 1080 2K-malleissa.

*2 Kuvataajuus on 30 fps.

Valokuvamuoto

JPEG*1(.jpg, .jpeg)

BMP^*2(.bmp)

PNG ^*2 (.png)

GIF ^*2 (.gif)

*1 4K-mallien tuettu enimmäistarkkuus on 3840 × 2160.

*2 2K-mallien tuettu enimmäistarkkuus on 1920 × 1080.

Audiomuoto

MP3 (.mp3) (44,1 kHz, 48 kHz) (2 kanavaa)

AAC (.m4a) (44,1 kHz, 48 kHz) (2 kanavaa)

Valmistelut

Alusta USB-tallennusvälineen

tiedostojärjestelmäksi NTFS tai FAT32.

Käynnistä BRAVIA Signage Free

Valitse [BRAVIA Signage Free] LCD-näytön [Home]-näytöstä.

Kun avaat [BRAVIA Signage Free] -toiminnon ensimmäistä kertaa, esiin tulee

[Perusasetukset]-näyttö.

Myöhemmillä kerroilla näytetään rekisteröity sisältö.

Saat [Perusasetukset]-näytön esiin painamalla kaukosäätimen 1-painiketta yli 3 sekuntia.

Jos otat [Lukitse asetukset] -valinnan käyttöön, [BRAVIA Signage Free] -toiminnon avaamiseksi on syötettävä PIN-koodi.

Perusasetukset-näytön asetukset

[Maisema/muotokuva], [Siirtymätehoste] ja [Teksti].

Jos valitset [Esitys-tila]-toiminnon, voit valita edellisen tai seuraavan sisältökohteen manuaalisesti kaukosäätimen vasemmalla/oikealla painikkeella.

Diaesitys-toisto

Diaesitys-toisto toistaa USB-tallennusvälineen sisältöä aakkosjärjestyksessä.

1 Luo USB-tallennusvälineen juurikansioon "media"-kansio ja kopioi sisältö siihen.
2 Liitä USB-tallennusväline LCD-näytön USB-porttiin.
3 Valitse [Home] → [BRAVIA Signage Free], jotta näet [Perusasetukset]-näytön. Saat [Perusasetukset]-näytön esiin painamalla kaukosäätimen 1-painiketta yli 3 sekuntia.
4 Aseta [Toistotila]-asetukseksi [Diaesitys].
5 Valitse [Aloita].

Soittolistan luonti ja toisto

Voit luoda soittolistan, joka määrää USB-tallennusvälineen sisällön toistojärjestyksen.

1 Luo USB-tallennusvälineen juurikansioon "media"-kansio ja kopioi sisältö siihen.
2 Liitä USB-tallennusväline LCD-näytön USB-porttiin.
3 Valitse [Home] → [BRAVIA Signage Free], jotta näet [Perusasetukset]-näytön. Saat [Perusasetukset]-näytön esiin painamalla kaukosäätimen 1-painiketta yli 3 sekuntia.
4 Painamalla kaukosäätimen RED-painiketta voit luoda soittolistan ja avata [Soittolistan asetukset] -näytön. Voit tarkistaa väripainikkeiden toiminnot näytön alareunasta.
5 Syötä soittolistan nimi näyttönäppäimistöllä.
6 Valitse sisältö. Voit lisätä sisällön [+] - painikkeella.
7 Valitse [OK]. Soittolista tallennetaan ja palaat [Perusasetukset]-näyttöön.

8 Aseta [Perusasetukset]-näytössä [Toistotila]-asetukseksi [Soittolista], valitse toistettavan soittolistan nimi ja sitten [Aloita].

Soittolistan ajoitettu toisto

Voit määrittää soittolistalle toistoaikataulun.

1 Valitse [Home] → [BRAVIA Signage Free], jotta näet [Perusasetukset]-näytön. Saat [Perusasetukset]-näytön esiin painamalla kaukosäätimen 1-painiketta yli 3 sekuntia.
2 Paina [Perusasetukset]-näytössä kaukosäätimen GREEN-painiketta. Esiin tulee [Ajoitus-asetukset]-näyttö.
3 Paina [Ajoitus-asetukset]-näytössä kaukosäätimen RED-painiketta, ja luo uusi aikataulu.
4 Valitse [OK]. Aikataulu tallennetaan ja palaat [Perusasetukset]-näyttöön.
5 Aseta [Perusasetukset]-näytössä [Toistotila]-asetukseksi [Aikataulutetut] ja valitse sitten [Aloita].

Huomautus

- LCD-näytön aika- ja päivämääräasetusten täytyy olla oikein.

Kopioi sisältö LCD-näytön sisäiseen tallennustilaan

Voit kopioida sisällön USB-tallennusvälineestä LCD-näytön sisäiseen tallennustilaan. Voit toistaa sisältöä LCD-näytön sisäisestä tallennustilasta muuttamalla [Tallennustila]-asetukseksi [Sisäinen tallennustila] [Perusasetukset]-näytössä.

1 Paina [Perusasetukset]-näytössä kaukosäätimen YELLOW-painiketta. Esiin tulee [Sisällön hallinta] -näyttö.
2 Tuo sisältö painamalla kaukosäätimen GREEN-painiketta. Poista sisältö painamalla kaukosäätimen RED-painiketta. Valitse useita kohteita painamalla kaukosäätimen YELLOW-painiketta.

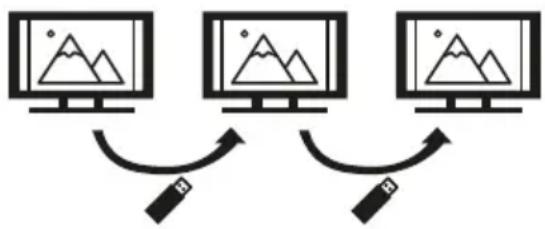

Massatuonti / Massavienti

Voit kopioida asetukset ja sisällön yhdestä LCD-näytöstä toiseen [BRAVIA Signage Free] -ohjelmiston avulla.

1 Liitä USB-tallennusväline LCD-näyttöön.
2 Avaa [Perusasetukset]-näyttö ja valitse [Massatuonti] tai [Massavienti]. [Massatuonti]: Tuo asetukset ja sisältö USB-tallennusvälineestä [Massavienti]: Vie asetukset ja sisältö USB-tallennusvälineeseen
3 Suorita Massatuonti/Massavienti valitsemalla [OK].

Toiston automaattinen käynnistys

1 Kopioi "autorun.txt"-tiedosto USB-tallennusvälineen "sony"-kansioon ja sisältö "media"-kansioon.
2 Liitä USB-tallennusväline LCD-näyttöön sen käynnistämisen jälkeen.
3 Kylttitoisto alkaa, kun verkkovirtajohto liitetään taas pistorasiaan.

Ohjaustoiminnot

RS-232C

LCD-näyttöä voi ohjata ulkoisella palvelulla RS-232C-liitännän kautta. RS-232C-liitäntä esitellään lyhyesti tällä sivulla.

Käyttöliittymä

Muodosta RS-232C-yhteys LCD-näyttöön 3,5 mm:n ministereoliittimellä.

3,5 mm:n ministereoliitin

KÄRKI RENGAS RUNKO RXD TXD GND ①②③④⑤ ⑥⑦⑧⑨

KÄRKI: LCD-näyttö → Ohjain

RENGAS: Ohjain → LCD-näyttö

Yhteysasetukset

Aseta yhteysasetukset seuraavasti muodostaessasi RS-232C-yhteyttä.

Baudinopeus 9600 bps

Data 8 bittiä

Pariteetti Ei mitään

Aloitusbitti 1 bitti

Lopetusbitti 1 bitti

Vuonohjaus Ei mitään

Datamuoto

RS-232C-tiedonsiirron datamuoto esitellään alla.

(a) Pyynnöt ohjaimesta LCD-näyttöön

Nro Kohta Arvo
1 Otsikko 0x8C : Ohjaus
2 Luokka 0x00 (kiinteä)
3	Toiminto	0xXX
4	Pituus 0xXX	(=Data X + 1 tavu)
5	Data 1	0xXX
:	:	0xXX
:	:	0xXX
X+4	Data X	0xXX
X+5	Tarkistussumma	0xXX

(b) Vastaukset LCD-näytöstä ohjaimeen

Nro Kohta Arvo
1	O	t	s	i	k	k o
2 Vastaus 0x00 Valmis (normaali lopetus)
			0x01 : Raja ylitetty(Epänormaali lopetus – enimmäisarvo ylitetty)
			0x02 : Raja ylitetty(Epänormaali lopetus – vähimmäisarvo alitettu)
			0x03 : Komento peruutettu (epänormaali lopetus)
			0x04 : Jäsennysvirhe (datamuotovirhe)
3 Tarkistussumma	0xXX

Komentoesimerkki

Alla on esimerkkejä RS-232C-tiedonsiirtokomennoista.

Ohjaus	Otsikko	Luokka	Toiminto	Pituus	Data 1	Data X	Tarkistus-summa
Virta päällä/pois	0x8C	0x00	0x00	0x02	0x00 (pois)	-	0x8E
					0x01 (päällä)	-	0x8F
HDMI-tulon valinta	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

Lisätietoja RS-232C-yhteydestä on saatavana myyntiedustajalta.

IP-ohjaus

Voit ohjata LCD-näyttöä IP:n kautta ulkoisen laitteen HTML5/Android-sovelluksesta. Voit hallita ja valvoa tulon/virrankäytön tietoja, ohjata LCD-näyttöä, kuten tulolähdettä ja äänenvoimakkuutta.

Tuettu IP-protokolla

Protokollan nimi	Taso	Muoto	Todennus	Selitys
Yksinkertainen IP Ohjaus	TCP	Byte stream	Ei käytettävissä	Vain tavallisimpia komentoja tuetaan.

LCD-näytön asetukset

[IP-ohjaus]-toimintoa käytettäessä LCD-näyttöön on ensin tehtävä seuraavat asetukset.

Siirry kohtaan [Asetukset] → [Verkko ja internet] → [IP-ohjaus].

Yksinkertainen IP Ohjaus:

- Ota käyttöön [Yksinkertainen IP Ohjaus].

Lisätietoja [IP-ohjaus]-ohjauksesta on saatavana myyntiedustajalta.

LCD-näytön asennus seinälle

Lisävarusteena saatavan Seinäasennuskiinnittimen käyttäminen (SU-WL850 tai SU-WL450)\* (ei sisälly toimitukseen)

Asiakkaille:

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että LCD-näytön asennus annetaan Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi. Älä yritä asentaa sitä itse.

Sony-jälleenmyyjille ja -urakoitsijoille:

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Seinäasennuskiinnitin asennustiedot

Ohjeita Seinäasennuskiinnittimen asennukseen on LCD-näyttömallisi tuotesivun Asennustiedot (Seinäasennuskiinnitin) -kohdassa. https://www.sony.eu/support

• Noudata oman mallisi Seinäasennuskiinnittimen mukana toimitettuja ohjeita. Tämän LCD-näytön asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä LCD-näytön painon.
• Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.
• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.
• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita:

—Seinäasennuskiinnitin SU-WL850

—Seinäasennuskiinnitin SU-WL450

- Muista käyttää Seinäasennuskiinnittimen mukana toimitettuja ruuveja, kun kiinnität Seinäasennuskiinnittimen LCD-näyttöön. Mukana toimitetut ruuvit on suunniteltu kuvan mukaisesti Seinäasennuskiinnittimen asennuspinnasta mitattuna.

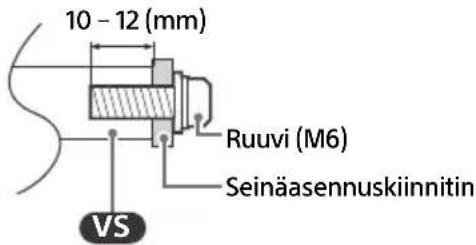

Ruuvien halkaisija ja pituus vaihtelevat riippuen Seinäasennustelineen mallista. Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita LCD-näytön sisäosiin, LCD-näytön putoamisen tai muuta vahinkoa.

10 - 12 (mm) Ruuvi (M6) Seinäasennuskiinnitin VS

• Varmista, että käyttämättömät ruuvit ja pöytäjalusta ovat varmassa tallessa, kunnes olet valmis kiinnittämään pöytäjalustan (vain mallit, joissa on pöytäjalusta). Pidä ruuvit poissa pienten lasten ulottuvilta.
  * Vain tietyt alueet/maat/mallit.

Lisävarusteena saatavan

Seinäasennuskiinnittimen käyttäminen (paitsi SU-WL850 tai SU-WL450) (ei sisälly toimitukseen)

Tässä LCD-näytön käyttöoppaassa kuvataan vain vaiheet, joilla LCD-näyttö valmistellaan seinäasennusta varten ennen kuin se asennetaan seinälle.

LCD-näytön voi asentaa seinään Seinäasennuskiinnittimellä (ei sisälly toimitukseen). Jos pöytäjalusta on kiinnitetty LCD-näyttöön, se on ehkä irrotettava LCD-näytöstä (vain mallit, joissa on pöytäjalusta). Kiinnitä LCD-näyttö Seinäasennuskiinnittimeen ennen kuin liität kaapelit.

Tuotteen suojaamiseksi ja turvallisuussyistä Sony suosittelee ehdottomasti, että LCD-näytön seinäasennus annetaan pätevien ammattilaisten tehtäväksi. Älä yritä asentaa sitä itse.

• Noudata oman mallisi Seinäasennuskiinnittimen mukana toimitettuja ohjeita. Tämän LCD-näytön asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä LCD-näytön painon.
• Ruuvit, joilla Seinäasennuskiinnitin kiinnitetään LCD-näyttöön, eivät sisälly toimitukseen.

- Seinäasennuskiinnittimen ruuvien pituus vaihtelee Seinäasennuskiinnittimen paksuuden mukaan. Katso alla olevaa kuvaa.

10 - 12 (mm) Ruuvi (M6) Seinäasennuskiinnitin VS

Vianmääritys

Yleisissä vianmäärityskysymyksissä, kuten: musta näyttö, ei ääntä, jähmettynyt kuva, LCD-näyttö ei reagoi tai verkko on kadonnut, suorita seuraavat vaiheet.

1 Käynnistä LCD-näyttö uudelleen pitämällä kaukosäätimen virtapainiketta painettuna noin viisi sekuntia ja valitsemalla [Toista alusta]. LCD-näyttö käynnistyy uudelleen. Jos LCD-näyttö ei ala toimia, kokeile irrottaa virtajohto. Paina tämän jälkeen LCD-näytön virtapainiketta ja vapauta se. Odota kaksi minuuttia ja kytke verkkovirtajohto pistorasiaan. Tai voit painaa LCD-näytön virtapainiketta noin 40 sekunnin ajan, kunnes LCD-näyttö sammuu.
2 Siirry Ohje-valikkoon painamalla kaukosäätimen HELP-painiketta.
3 Yhdistä LCD-näyttö Internetiin ja suorita ohjelmistopäivitys. Sony suosittelee pitämään LCD-näytön ohjelmiston päivitettynä. Ohjelmistopäivitykset antavat uusia ominaisuuksia ja parantavat suoritustehoa.

Kun kytket LCD-näytön verkkovirtaan, LCD-näyttö ei välttämättä kytkeydy heti päälle vaikka painaisit virtapainiketta kaukosäätimestä tai LCD-näytöstä.

Järjestelmän alustaminen vie aikaa. Odota noin minuutti ja yritä sitten uudelleen.

Kaukosäädin ei toimi.

• Vaihda paristot.

Tekniset tiedot

Järjestelmä

Näyttöpaneeli

LCD-paneeli, LED-taustavalo

Äänentoisto (W)

10 + 10

Langaton teknologia

Protokolla IEEE 802.11a/b/g/n/ac

Bluetooth® versio 5.0

Taajuusalue (MHz) (Lähtöteho (dBm))

Langaton LAN (LCD-näyttö)

2400-2483,5 (<20,0), 5150-5250 (<23,0),

5250-5350 (<20,0), 5470-5725 (<20,0),

5725-5850 (<13,9)

Bluetooth® (LCD-näyttö)

2400-2483,5 (<10,0)

Tulo-/lähtöliitännät

→/→ VIDEO IN

Video/Audio-tulo (miniliitäntä)

HDMI IN 1/2/3 (HDCP 2.3 -yhteensopiva)

Video:

4096 × 2160p (50, 60 Hz)^*1 , 4096 × 2160p

(24 Hz), 3840 × 2160p (50, 60 Hz)* ^1 , 3840 ×

7,1.-kanavainen lineaarinen PCM: 32/44,1/

48 kHz 16 bittiä, Dolby Digital, Dolby Digital

Plus, Dolby TrueHD, Dolby Atmos

Muussa kuin eARC-tilassa

Kaksikanavainen lineaarinen PCM: 32/44,1/

48 kHz 16/20/24 bittiä, Dolby Audio

7,1.-kanavainen lineaarinen PCM: 32/44,1/

48 kHz 16 bittiä, Dolby Digital, Dolby Digital

Plus, Dolby TrueHD, Dolby Atmos

ARC-tilassa

Kaksikanavainen lineaarinen PCM: 48 kHz

16 bittiä, Dolby Audio, Dolby Atmos

Optinen digitaaliliitäntä (kaksikanavainen

lineaarinen PCM: 48 kHz 16 bittiä, Dolby

Audio)

(stereominilitin)

Kuulokkeet

1, 2

USB-liitännät 1 ja 2 tukevat nopeaa USB:tä (USB 2.0)

LAN

10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. Tiedonsiirtonopeutta ja laatua ei taata.)

REMOTE

RS-232C, miniliitin

Tämä liitin on ulkoisen ohjaussignaalin vastaanottoa varten.

Teho, tuoteseloste ja muuta

Tehovaatimukset

220 V - 240 V AC, 50 Hz

Näytön koko (halkaisija) (Noin) (cm/tuumaa)

FW-75EZ20L: 189,3 / 75

FW-65EZ20L: 163,9 / 65

FW-55EZ20L: 138,8 / 55

FW-50EZ20L: 125,7 / 50

Näytön erottelutarkkuus (vaaka × pysty)

(kuvapisteinä)

3840×2160

Ulostuloarvot

500 mA (USB 1/2)

Mitat (Noin) (I × k × s) (cm)

Seinäasennuskiinnitin: SU-WL850 (paitsi

FW-50EZ20L / 43EZ20L), SU-WL450

Pöytäjalusta: FWA-ST1L (vain FW-43EZ20L),

Käyttölämpötila: 0 °C – 40 °C

Käyttökosteus: 10 % – 80 % RH (ei-kondensoiva)

*1 Katso ohjeita näyttövalikosta [HDMI-signaalimuoto]-asetuksen valitsemiseen.
*2 Liitä äänijärjestelmä HDMI IN 3 -liitäntään, jos haluat kuulla LCD-näytön äänen äänijärjestelmän kautta.
*3 Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun LCD-näyttö on suorittanut välttämättömät sisäiset toimenpiteet.
*4 Valmiustilan virrankulutus kasvaa, kun LCD-näyttö on yhdistetty verkkoon.

Huomautus

• Lisävarusteiden saatavuus riippuu maasta/alueesta/LCD-näyttömallista/varastotilanteesta.
• Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta.
• Kaikki näytön ohjeet eivät välttämättä koske omaa LCD-näyttömalliasi.
• Käyttöoppaassa oleva tuoteseloste vastaa KOMISSION DELEGOITUA ASETUSTA (EU) 1062/2010. Katso sen verkkosivustosta lisätietoja asetuksesta (EU) 2019/2013.

Tuotemerkit

• Termit HDMI ja HDMI High-Definition Multimedia Interface, HDMI-tavaramerkin visuaalinen ilme ja HDMI-logot ovat tavaramerkkejä tai rekisteröityjä tavaramerkkejä, jotka omistaa HDMI Licensing Administrator, Inc.
• Valmistettu Dolby Laboratories myöntämällä lisenssillä. Dolby, Dolby Audio ja kaksois-D-symboli ovat Dolby Laboratories Licensing Corporation tavaramerkkejä.
• Vewd® Core. Copyright 1995-2023 Vewd Software AS. All rights reserved.
• Google, YouTube ja Android TV ovat Google LLC:n tavaramerkkejä.
• Wi-Fi®, Wi-Fi Alliance® ja Wi-Fi Direct® ovat Wi-Fi Alliancen rekisteröityjä tavaramerkkejä.
• Wi-Fi CERTIFIED™ - ja Wi-Fi CERTIFIED 6™ -logot ovat Wi-Fi Alliancen sertifiointimerkkejä.
• Bluetooth®-sanamerkki ja -logot ovat Bluetooth SIG, Inc.:n omistamia rekisteröityjä tavaramerkkejä, ja Sony Group Corporation ja sen tytäryhtiöt käyttävät niitä lisenssillä.
• Apple, Apple Home, AirPlay ja HomeKit ovat Apple Inc.:n tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa sekä muissa maissa ja muilla alueilla. AirPlay- ja Apple HomeKit -ominaisuuksien käyttämiseksi tässä TV:ssä suosittelemme asentamaan uusimman iOS-, iPadOS- tai macOS-version.
• Tätä koskee yksi tai useampi patenttivaatimus HEVC-patenteista, joista on luettelo osoitteessa patentlist.accessadvance.com.

- Kaikki muut tavaramerkit ovat omistajiensa omaisuutta.

Tuotteen rekisteröintinumero (KOMISSION DELEGOITU ASETUS (EU) 2019/2013)

FW-75EZ20L (1589637), FW-65EZ20L (1589636), FW-55EZ20L (1589635), FW-50EZ20L (1589634), FW-43EZ20L (1589633).

Innhold

VIKTIG MERKNAD 2
