STARKVIND 504.619.42 - Ilmanpuhdistin IKEA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilmanpuhdistin
Merkki	IKEA
Malli	STARKVIND 504.619.42
Mitat (L x K x S)	51 cm x 53 cm x 19 cm
Paino	Noin 5,9 kg
Virtalähde	24,0 V DC, 1,3 A, 31,0 W (mukana toimitettavan verkkolaitteen kautta)
Verkkolaite	Syöttö: 100-240 V AC, 50/60 Hz; Lähtö: 24 V DC, 2,0 A
Langaton yhteys	Wi-Fi 2,4 GHz (2 400-2 483,5 MHz), kantama 10 m vapaassa tilassa
Yhteensopiva	TRÅDFRI-yhdyskäytävä ja IKEA Home Smart -sovellus
Tuulettimen nopeudet	5 manuaalista tasoa + automaattitila
Ilmanlaatuanturi	PM2,5-hiukkasten mittaus; LED-ilmaisin vihreä/oranssi/punainen
Puhdistetun ilman tilavuusvirta (taso 1)	55 m³/h (hiukkassuodattimella) / 50 m³/h (kaasusuodattimella)
Puhdistetun ilman tilavuusvirta (taso 5)	270 m³/h (hiukkassuodattimella) / 240 m³/h (kaasusuodattimella)
Äänitaso (taso 1)	24 dB(A) (hiukkassuodattimella) / 24 dB(A) (kaasusuodattimella)
Äänitaso (taso 5)	53 dB(A) (hiukkassuodattimella) / 51 dB(A) (kaasusuodattimella)
Sähkönkulutus (taso 5)	33,0 W (hiukkassuodattimella) / 25,0 W (kaasusuodattimella)
Suodattimet	Esisuodatin (pestävä), hiukkassuodatin, kaasusuodatin (valinnainen)
Huoltovälit	Esisuodatin: puhdistus 2-4 viikon välein; Anturi: puhdistus 6 kuukauden välein; Hiukkassuodatin: vaihto 6 kuukauden välein; Kaasusuodatin: vaihto 6 kuukauden välein
Käyttölämpötila	0 °C - 40 °C
Käyttökosteus	10-60 % RH (suositeltu: 40-60 % RH)
Käyttötarkoitus	Vain sisäkäyttö, kotitalous
Turvallisuus	Automaattinen sammutus kaatuessa, lapsilukitus (ikäraja 8 vuotta)
Takuu	Katso IKEA-asiakirja tai ota yhteyttä asiakaspalveluun
Valmistaja	IKEA of Sweden AB, Box 702, SE-343 81 Älmhult, Ruotsi

Usein kysytyt kysymykset - STARKVIND 504.619.42 IKEA

Kuinka voin yhdistää STARKVIND-puhdistimen IKEA Home Smart -sovellukseen?

Lataa IKEA Home Smart -sovellus App Storesta (iOS) tai Google Playsta (Android). Poista puhdistimen etukansi päästäksesi parituspainikkeeseen. Noudata sovelluksen ohjeita laitteen lisäämiseksi TRÅDFRI-yhdyskäytävään. Varmista, että yhdyskäytävä on alle 10 metrin päässä vapaassa tilassa.

Kuinka puhdistaa esisuodatin ja ilmanlaatuanturi?

Irrota laite pistorasiasta ennen puhdistusta. Esisuodatin voidaan puhdistaa imurilla tai vedellä (kunnon mukaan). Ilmanlaatuanturi on imuroitava varovasti 6 kuukauden välein. Älä koskaan käytä hankaavia aineita tai liuottimia.

Milloin suodattimet on vaihdettava ja miten ne vaihdetaan?

Ohjauspaneelin LED-valo syttyy osoittamaan, että suodattimet on tarkistettava. Hiukkassuodatin ja kaasusuodatin (valinnainen) on vaihdettava 6 kuukauden välein. Irrota laite pistorasiasta, poista esisuodatin ja sitten käytetyt suodattimet. Asenna uudet suodattimet, kytke laite takaisin ja paina RESET-painiketta 3 sekunnin ajan.

Kuinka säätää tuulettimen nopeutta ja automaattitilaa?

Käännä ohjausnuppia valitaksesi manuaalisesti tasot 1-5. Paina nuppia aktivoidaksesi automaattitilan, jossa PM2,5-anturi säätää nopeutta ilmanlaadun mukaan. Paina uudelleen sammuttaaksesi. Pitkä painallus lukitsee ohjauksen. Voit myös ohjata sovelluksen kautta.

Mitä ilmanlaadun merkkivalot (vihreä, oranssi, punainen) tarkoittavat?

Merkkivalot osoittavat PM2,5-hiukkasten tason: vihreä (0-35, hyvä), oranssi (36-85, tyydyttävä), punainen (86 ja yli, huono). Ne ovat aktiivisia vain automaattitilassa.

Voinko pitää puhdistimen jatkuvasti päällä?

Kyllä, laite on suunniteltu jatkuvaan käyttöön. Irrota se kuitenkin pistorasiasta, jos et käytä sitä pitkään aikaan. Noudata huoltovälejä suorituskyvyn ylläpitämiseksi.

Mikä on STARKVIND-puhdistimen sähkönkulutus?

Kulutus vaihtelee nopeuden mukaan: 2,0 W (taso 1, hiukkassuodattimella) - 33,0 W (taso 5, hiukkassuodattimella). Kaasusuodattimella kulutus on hieman pienempi (1,9 W - 25,0 W). Verkkolaitteen tyhjäkäyntikulutus on 0,1 W.

Onko STARKVIND yhteensopiva ääniavustajien kanssa?

Laite on yhteensopiva TRÅDFRI-yhdyskäytävän ja IKEA Home Smart -sovelluksen kanssa. Se voidaan integroida kodin automaatiojärjestelmään, mutta ääniavustajat (Alexa, Google Assistant) vaativat lisäkokoonpanoa yhteensopivien siltojen kautta. Katso lisätietoja IKEA-verkkosivustolta.

Mitä tehdä, jos laitteesta tulee palaneen hajua tai savua?

Irrota pistoke välittömästi ja ota yhteyttä IKEA-huoltoon. Älä yritä korjata laitetta itse. Säännöllinen huolto vähentää tätä riskiä.

Voinko käyttää puhdistinta kylpyhuoneessa tai keittiössä?

Ei, STARKVIND on suunniteltu kuivaan sisäkäyttöön (lämpötila 0-40 °C, kosteus 10-60 % RH). Älä asenna sitä kylpyhuoneeseen tai lämmittimen lähelle. Keittiössä se ei korvaa liesituuletinta tai ilmanvaihtoa.

KÄYTTÖOHJE STARKVIND 504.619.42 IKEA

Tätä laitetta voivat käyttää 8 vuotta täyttäneet lapset ja henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai joilta puuttuu kokemusta ja tietoa, jos heidän turvallisuudestaan vastaava henkilö on valvonut tai neuvonut heitä laitteen turvallisessa käytössä ja he ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa huoltoa tai puhdistusta ilman valvontaa.

Sähköturvallisuus

• Älä käytä vaurioitunutta pistoketta tai löystynyttä pistorasiaa.
• Älä siirrä tuotetta vetämällä virtajohdosta.
• Älä vahingoita virtajohtoa taittamalla sitä voimakkaasti tai laittamalla sitä kulkemaan painavan esineen alta.
• Jos pistorasia on märkä, irrota pistoke varovasti pistorasiasta ja anna pistorasian kuivua kokonaan ennen käyttöä.
• Älä käsittele pistoketta märillä käsillä.
• Älä kytke pistoketta pistorasiaan ja irrota pistoketta toistuvasti.
• Irrota pistoke pistorasiasta ennen laitteen korjausta, tarkastusta tai osien vaihtoa.
• Poista pistokkeesta mahdollinen pöly ja vesi.
• Irrota pistoke pistorasiasta, jos laitetta ei käytetä pitkään aikaan.
• Jos virtajohto on vaurioitunut, valmistajan, sen valtuutetun huoltoedustajan tai muun pätevän henkilön on vaihdettava se vaaran välttämiseksi.
• Älä yritä korjata tai muokata virtajohtoa.
• Tuotetta saa käyttää ainoastaan mukana toimitettavan virtalähteen kanssa.
• Jos jokin osa on vaurioitunut, tuotetta ei saa käyttää.

Asennuksen turvallisuus

• Tuote on tarkoitettu vain kotitalouskäyttöön tavanomaisissa käyttöolosuhteissa.
• Älä asenna ilmanpuhdistinta lämmityslaitteen lähelle.
• Älä käytä tuotetta märkätiloissa tai ympäristöissä, joissa on korkea ilmankosteus, kuten kylpyhuoneessa, taikka tiloissa, joissa on suuria lämpötilavaihteluita.

• Tuote ei korvaa asianmukaista ilmanvaihtoa, säännöllistä imurointia tai liesituulettimen käyttöä ruoanlaiton aikana.

• Pidä ja käytä tuotetta aina kuivalla, vakaalla, tasaisella ja vaakasuoralla pinnalla.

• Jätä tuotteen ympärille vähintään 30 cm vapaata tilaa.
• Älä käytä tuotetta tiloissa, joissa käytetään tai varastoidaan syttyviä kaasuja tai palavia aineita.
• Älä käytä liiallista voimaa tai altista tuotetta iskuille.
• Asenna tuote niin, ettei mikään tuotteen lähellä oleva estä ilman kiertoa.

Käyttöturvallisuus

• Älä koskaan aseta tuotetta veteen.
• Älä pura, korjaa tai muokkaa tuotetta.
• Irrota pistoke pistorasiasta ennen puhdistusta.
• Jos ilmanpuhdistin tuottaa outoa ääntä, palaneen hajua tai savua, irrota pistoke välittömästi pistorasiasta ja soita asiakaspalveluumme.
• Älä suihkuta syttyviä materiaaleja ilman tuloaukkoon.
• Älä työnnä sormia tai vierasesineitä ilman tulo- tai poistoaukkoon.
• Vaihda suodattimet uusiin suodattimien vaihtosyklin mukaan. Tuotteen suorituskyky voi muuten heikentyä.
• Älä työnnä tuotetta tai nojaa sitä vasten, koska se voi kaatua ja aiheuttaa fyysisiä vammoja tai tuotteen toimintahäiriöitä.
• Tuote ei poista häkää (CO) tai radonia (Rn). Sitä ei voi käyttää turvalaitteena onnettomuuksissa, joihin liittyy palamisprosesseja ja vaarallisia kemikaaleja.

TÄRKEÄÄ:

STARKVIND-ilmanpuhdistinta voidaan käyttää erillisenä laitteena, ja se toimii myös yhdessä TRÄDFRI Gateway -tukiaseman ja IKEA Home -älysovelluksen kanssa.

PIKA-OPAS

Jos sinulla on IOS-laite:

Lataa IKEA Home -sovellus App Storesta. Sovellus ohjaa STARKVIND-ilmanpuhdistimen lisäämisessä TRÄDFRI Gatewayhin.

Jos sinulla on Android-laite:

Siirry Google Play -kauppaan ja lataa IKEA Home -älysovellus. Sovellus ohjaa STARKVIND-ilmanpuhdistimen lisäämisessä TRÄDFRI Gatewayhin.

Pariliitäntä:STARKVIND-ilmanpuhdistimen lisääminen TRÄDFRI Gatewayhin.

STARKVIND-ilmanpuhdistin:

Löydät pariliitospainikkeen irrottamalla etukannen.

• Gateway-tukiaseman ja vastaanottimen välinen ilmoitettu kantama tarkoittaa esteetöntä tilaa.
• Jotkin rakennusmateriaalit ja laitteiden sijoittamistapa voivat rajoittaa kantamaa.
• Jos sovellus ei pysty yhdistämään ilmanpuhdistinta ja Gateway-tukiasemaa, kokeile siirtää ilmanpuhdistinta lähemmäksi tukiasemaa.

Puhaltimen nopeudensäädin

Puhaltimen nopeutta voidaan säätää välillä 1–5 ja Auto-tilalla.

Auto-tila

Auto-tilassa tuote valitsee puhaltimen nopeuden ilmanlaadun mukaisesti. Ilmanlaatuanturi on aktiivinen ja mittaa PM 2,5 -hiukkasia ilmanpuhdistimen toiminnan aikana.

Vain IKEA Home -älysovelluksessa. Ilmanlaadun merkkivalot (PM 2,5):

Vihreä: 0-35 / Hyvä Keltainen: 36-85 / OK

Punainen: 86- / Heikko

• Käyttölämpötila: 0–40 °C.
• Ilmankosteus käytön aikana: 10–60 % RH (Suositeltu ilmankosteus käytön aikana: 40–60 % RH)

Kun STARKVIND-ilmanpuhdistin kytketään verkkovirtaan ensimmäistä kertaa, ohjauspaneelin LED-valot syttyvät peräkkäin. Kun LED-valot sammuvat, tuote on käyttövalmis.

Aseta Auto-tila painamalla säätönuppia tai käännä sitä haluamallesi tasolle. Sammuta laite painamalla nuppia uudelleen.

Pitkä painallus aktivoi lukituksen. Sitä voidaan ohjata myös IKEA Home -älysovelluksella.

Hoito-ohjeet

Irrota pistoke pistorasiasta ennen puhdistusta. Puhdista tuote pyyhkimällä pehmeällä kostealla liinalla. Kuivaa lopuksi pehmeällä kuivalla liinalla. Imuroi esisuodatin säännöllisesti.

Huom!

Älä koskaan käytä hankausaineita tai kemiallisia liuottimia, sillä ne voivat vahingoittaa tuotetta.

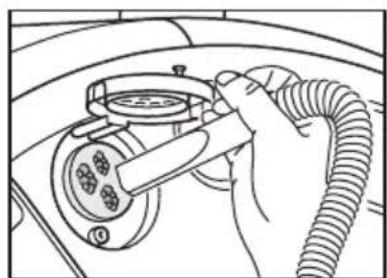

Ilmanlaatuanturin puhdistaminen Imuroi ilmanlaatuanturi säännöllisesti.

Suodatinta vaihdettaessa käyttäjän on toimittava seuraavasti:

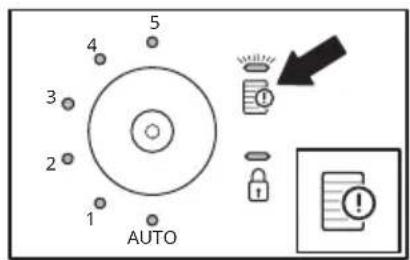

Yksi LED-valo ohjauspaneelissa on merkki suodattimen vaihdon tarpeesta.

Varoitus!

Virtajohto on irrotettava suodattimen vaihdon ajaksi!

1. Katkaise virta ja odota, kunnes puhallin on pysähtynyt.
2. Irrota esisuodatin ja puhdista esisuodatin pölynimurilla tai vedellä riippuen siitä, kuinka likainen se on.
3. Irrota suodattimet ja käsittele käytettyjä suodattimia huolellisesti. Hävitä suodatin tai suodattimet paikallisten jätehuoltomääräysten mukaisesti.
4. Puhdista sisäpuoli ja poista kaikki pöly ja lika.
5. Aseta uudet suodattimet. (Pitele kaasusuodatinta kiinni vain kehyksestä).

6. Liitä virtajohto uudelleen.

7. Kun olet vaihtanut suodattimen, pidä RESET-painiketta painettuna kolmen sekunnin ajan. Tämä nollaa suodattimen vaihtosyklilaskurin.

8. Kiinnitä esisuodatin paikalleen.

- Pese kädet huolellisesti suodattimen (suodattimien) vaihtamisen jälkeen.

Tekniset tiedot

Malli: STARKVIND-ilmanpuhdistin

Tyyppi: E2007

Mitat: L: 51 cm x K: 53 cm x S: 19 cm

Paino: n. 5,9 kg

Tulojännite: 24.0 V DC, 1,3 A, 31.0 W

Kantama: 10 m esteettömässä tilassa

Toimintataajuus: 2 400–2 483,5 MHz

Lähtöteho: 9.5 dBm

Suodattimet:

Hiukkassuodatin.

Valinnainen: Kaasusuodatin.

Virtalähde

Tyyppi: KA4802A-2402000P

Tulojännite: 100–240 VAC, 50/60 Hz, 1,2 A

Keskimääräinen aktiivinen hyötysuhde: 87,7 % Hyötysuhde alhaisella

kuormituksella (10 %): 78,7 %

Tehonkulutus ilman kuormitusta: 0,1 W

Vain sisäkäyttöön

Valmistaja: IKEA of Sweden AB

(yritystunnus: 556074-7551)

Osoite: PL 702, SE-343 81 Älmhult, RUOTSI

STARKVIND-ilmanpuhdistin E2007:

Toimintatilat hiukkassuodattimen käytössä (käytössä kaasusuodatin)

Taso Me	u CADR Teho
1	24dB(A)(24dB(A))	55m3/h(50m3/h)	2.0W(1.9W)
2	33dB(A)(32dB(A))	120m3/h(110m3/h)	5.0W(4.0W)
3	43dB(A)(42dB(A))	190m3/h(150m3/h)	11.5W(9.5W)
4	51dB(A)(49dB(A))	250 m3/h(210m3/h)	24.5W(19.0W)
5	53dB(A)(51dB(A))	270 m3/h(240m3/h)	33.0W(25.0W)

Suositellut suodattimen vaihtosyklit voivat vaihdella käyttöympäristöstä riippuen.

Suodatin Sykli Toiminta
Esisuodatin	2-4 viikon välein	Puhdistaminen
Ilmanlaatuanturi	6 kuukauden välein	Puhdistaminen
Hiukkassuodatin	6 kuukauden välein	Vaihto
Kaasusuodatin	6 kuukauden välein	Vaihto

Säästä nämä ohjeet myöhempää käyttöä varten.

Rastitettu jäteastiasymboli ilmaisee, että tuotetta ei saa hävittää kotitalousjätteen joukossa. Kun hävität tuotteen, vie se asianmukaiseen keräys- tai kierrätyspisteseen. Huolehtimalla tällä merkillä varustetun laitteen asianmukaisesti kierrätykseen vähennät kaatopaikalle päätyvän jätteen määrää ja mahdollisia ympäristölle ja terveydelle aiheutuvia haittoja. Lisätietoja lähimmästä IKEA-tavaratalosta.
