Typ produktu	Čistička vzduchu
Značka	IKEA
Model	STARKVIND 504.619.42
Rozměry (Š x V x H)	51 cm x 53 cm x 19 cm
Hmotnost	Přibližně 5,9 kg
Napájení	24,0 V DC, 1,3 A, 31,0 W (přes dodávaný adaptér)
Síťový adaptér	Vstup: 100-240 V AC, 50/60 Hz; Výstup: 24 V DC, 2,0 A
Bezdrátové připojení	Wi-Fi 2,4 GHz (2 400-2 483,5 MHz), dosah 10 m na volném prostranství
Kompatibilní s	Brána TRÅDFRI a aplikace IKEA Home Smart
Rychlosti ventilátoru	5 manuálních úrovní + automatický režim
Senzoř kvality vzduchu	Měření částic PM2,5; LED indikátor zelená/oranžová/červená
Průtok čištěného vzduchu (úroveň 1)	55 m³/h (s částicovým filtrem) / 50 m³/h (s plynovým filtrem)
Průtok čištěného vzduchu (úroveň 5)	270 m³/h (s částicovým filtrem) / 240 m³/h (s plynovým filtrem)
Hladina hluku (úroveň 1)	24 dB(A) (s částicovým filtrem) / 24 dB(A) (s plynovým filtrem)
Hladina hluku (úroveň 5)	53 dB(A) (s částicovým filtrem) / 51 dB(A) (s plynovým filtrem)
Spotřeba elektrické energie (úroveň 5)	33,0 W (s částicovým filtrem) / 25,0 W (s plynovým filtrem)
Filtry	Předfiltr (omyvatelný), částicový filtr, plynový filtr (volitelný)
Intervaly údržby	Předfiltr: čištění každé 2-4 týdny; Senzor: čištění každých 6 měsíců; Částicový filtr: výměna každých 6 měsíců; Plynový filtr: výměna každých 6 měsíců
Provozní teplota	0 °C až 40 °C
Provozní vlhkost	10 až 60 % RV (doporučeno: 40-60 % RV)
Použití	Pouze do interiéru, domácí použití
Bezpečnost	Automatické vypnutí při převrácení, dětská pojistka (min. věk 8 let)
Záruka	Viz dokument IKEA nebo poprodejní servis
Výrobce	IKEA of Sweden AB, Box 702, SE-343 81 Älmhult, Švédsko

Často kladené otázky - STARKVIND 504.619.42 IKEA

Jak mohu připojit čističku STARKVIND k aplikaci IKEA Home Smart?

Stáhněte si aplikaci IKEA Home Smart z App Store (iOS) nebo Google Play (Android). Sejměte přední kryt čističky pro přístup k tlačítku párování. Postupujte podle pokynů v aplikaci pro přidání zařízení k bráně TRÅDFRI. Ujistěte se, že brána je do 10 metrů na volném prostranství.

Jak vyčistit předfiltr a senzor kvality vzduchu?

Před čištěním odpojte zařízení. Předfiltr čistěte vysavačem nebo vodou (podle stavu). Senzor kvality vzduchu jemně vysávejte každých 6 měsíců. Nikdy nepoužívejte abrazivní prostředky nebo rozpouštědla.

Kdy mám vyměnit filtry a jak je vyměnit?

LED kontrolka na ovládacím panelu se rozsvítí, aby signalizovala nutnost kontroly filtrů. Částicový filtr a plynový filtr (volitelný) musí být vyměněny každých 6 měsíců. Odpojte zařízení, vyjměte předfiltr a poté použité filtry. Nainstalujte nové filtry, znovu připojte a stiskněte tlačítko RESET na 3 sekundy.

Jak nastavit rychlost ventilátoru a automatický režim?

Otočte ovládacím knoflíkem pro ruční výběr úrovní 1 až 5. Stiskněte tlačítko pro aktivaci automatického režimu, kde senzor PM2,5 upravuje rychlost podle kvality vzduchu. Opětovným stisknutím vypnete. Dlouhým stisknutím uzamknete ovládání. Můžete také ovládat přes aplikaci.

Co znamenají kontrolky kvality vzduchu (zelená, oranžová, červená)?

Kontrolky indikují úroveň částic PM2,5: zelená (0-35, dobrá), oranžová (36-85, přijatelná), červená (86 a více, špatná). Jsou aktivní pouze v automatickém režimu.

Mohu nechat čističku zapnutou nepřetržitě?

Ano, zařízení je určeno k nepřetržitému provozu. Pokud jej delší dobu nepoužíváte, odpojte jej. Dodržujte intervaly údržby pro zachování výkonu.

Jaká je spotřeba elektrické energie STARKVIND?

Spotřeba se liší podle rychlosti: od 2,0 W (úroveň 1, s částicovým filtrem) do 33,0 W (úroveň 5, s částicovým filtrem). S plynovým filtrem je mírně nižší (1,9 W až 25,0 W). Adaptér má spotřebu v klidu 0,1 W.

Je STARKVIND kompatibilní s hlasovými asistenty?

Zařízení je kompatibilní s bránou TRÅDFRI a aplikací IKEA Home Smart. Lze jej integrovat do systému chytré domácnosti, ale hlasoví asistenti (Alexa, Google Assistant) vyžadují další konfiguraci přes kompatibilní mosty. Další informace najdete na webu IKEA.

Co dělat, pokud zařízení vydává zápach spáleniny nebo kouř?

Okamžitě odpojte napájecí kabel a kontaktujte poprodejní servis IKEA. Nepokoušejte se zařízení sami opravit. Pravidelná údržba toto riziko snižuje.

Mohu použít čističku v koupelně nebo kuchyni?

Ne, STARKVIND je určen pro suché vnitřní prostředí (teplota 0-40 °C, vlhkost 10-60 % RV). Neinstalujte jej v koupelně nebo blízko topení. V kuchyni nenahrazuje digestoř nebo větrání.

NÁVOD K OBSLUZE STARKVIND 504.619.42 IKEA

Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem osoby odpovědné za jejich bezpečnost nebo byli poučeni o používání spotřebiče bezpečným způsobem a porozuměli rizikům. Děti by si neměly se spotřebičem hrát.

Čištění a údržbu nesmí provádět děti bez dozoru.

Elektrická bezpečnost

• Nepoužívejte poškozenou zástrčku nebo uvolněnou elektrickou zásuvku.
• Neposouvejte výrobek taháním za napájecí kabel.
• Aby nedošlo k poškození nebo deformaci napájecího kabelu, neohýbejte jej násilím ani jej nevedte pod těžkými předměty.
• Pokud je elektrická zásuvka vlhká, opatrně zařízení odpojte a před následným použitím nechejte elektrickou zásuvku zcela vyschnout.
• Nemanipulujte se zástrčkou mokrýma rukama.
• Zástrčku opakovaně neodpojujte a nepřipojujte.
• Před opravou, kontrolou nebo výměnou dílů zařízení odpojte.
• Odstraňte ze zástrčky veškerý prach nebo vodu.
• Zařízení odpojte, pokud ho nebudete delší dobu používat.
• Je-li napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním zástupcem nebo podobně kvalifikovanými osobami, aby se zabránilo nebezpečí.
• Nepokoušejte se napájecí kabel opravovat nebo upravovat sami.
• Tento výrobek smí být používán pouze společně s přiloženým napájecím adaptérem.
• Výrobek nepoužívejte, je-li některá jeho část poškozena.

Bezpečnost při instalaci

• Výrobek je určen pouze pro použití v domácnosti za běžných provozních podmínek.
• Neinstalujte čističku vzduchu v blízkosti topného zařízení.
• Nepoužívejte výrobek ve vlhkém prostředí nebo v prostředí s vysokou vlhkostí, jako je koupelna, nebo v místnosti s velkými výkyvy teplot.

• Tento výrobek nenahrazuje správné větrání, pravidelné vysávání ani funkci digestoře nebo ventilátoru při vaření.

• Výrobek vždy umístěte a používejte na suchém, stabilním a vodorovném povrchu.

• Kolem výrobku ponechejte nejméně 30 cm volného místa.
• Nepoužívejte výrobek v prostorách, kde se používají nebo skladují hořlavé plyny nebo hořlavé materiály.
• Nevyvíjejte na výrobek příliš velkou sílu ani ho nevystavujte otrěsům a nárazům.
• Nainstalujte výrobek tak, aby žádné překážky kolem výrobku neblokovaly proudění vzduchu.

Bezpečnost při provozu

• Nikdy výrobek neponořujte do vody.
• Nepokoušejte se výrobek sami opravovat nebo upravovat.
• Před čištěním výrobek odpojte od napájení.
• Pokud čistička vzduchu vydává podivný hluk, zápach spáleniny nebo kouř, okamžitě odpojte zástrčku z elektrické zásuvky a zavolejte na naši zákaznickou podporu.
• Do přívodu vzduchu nestříkejte žádné hořlavé materiály.
• Nestrkejte do vstupu nebo výstupu vzduchu prsty ani cizí předměty.
• Vyměňujte filtry za nové podle cyklů výměny filtru. Jinak může dojít ke snížení výkonu výrobku.
• Na výrobek netlačte ani se o něj neopírejte, protože by se mohl převrátit a poškodit nebo někomu způsobit fyzické zranění.
• Tento výrobek neodstraňuje oxid uhelnatý (CO) nebo radon (Rn). Nelze jej použít jako bezpečnostní zařízení při nehodách se spalovacími procesy a nebezpečnými chemikáliemi.

DŮLEŽITÉ:

Čističku vzduchu STARKVIND Ize použít jako samostatné zařízení a také spolupracuje s bránou TRÁDFRI a aplikací IKEA Home smart.

STRUČNÝ PRŮVODCE

Pokud máte zařízení se systémem iOS:

Přejděte do App Store a stáhněte si aplikaci IKEA Home smart. Aplikace vás provede procesem přidání čističky vzduchu STARKVIND do vaší brány TRÁDFRI.

Pokud máte zařízení se systémem Android: Přejděte na Google Play a stáhněte si aplikaci IKEA Home smart. Aplikace vás provede procesem přidání čističky vzduchu STARKVIND do vaší brány TRÁDFRI.

Párování: Přidání čističky vzduchu STARKVIND do brány TRÁDFRI.

Čistička vzduchu STARKVIND:

Tlačítko párování najdete po sejmutí předního krytu.

• Vzdálenost mezi bránou a přijímačem je měřena ve volném prostoru.
• Dosah bezdrátového připojení mohou ovlivňovat různé stavební materiály a umístění jednotek.
• Pokud aplikace nemůže připojit čističku vzduchu k bráně, zkuste čističku vzduchu přesunout blíže k bráně.

Regulace otáček ventilátoru

Rychlost ventilátoru lze regulovat od 1 do 5 a k dispozici je rovněž automatický režim.

Automatický režim

V automatickém režimu výrobek vybírá rychlost ventilátoru podle kvality okolního vzduchu. Je-li čistička vzduchu v provozu, snímač kvality vzduchu je aktivní a měří množství částic PM 2,5.

Pouze v aplikaci IKEA Home smart. Kontrolky kvality vzduchu (PM 2,5):

Zelená: 0–35 / Dobrá

Oranžová: 36-85 / OK

• Provozní teplota: 0 °C až 40 °C
- Vlhkost při provozu: 10–60% rel. vlhkost (Doporučená provozní vlhkost: 40–60% rel. vlhkost)

Když je čistička vzduchu STARKVIND poprvé připojena k síti, postupně se rozsvítí LED kontrolky na ovládacím panelu. Jakmile LED kontrolky zhasnou, je výrobek připraven k použití. Stisknutím otočného ovladače ji přepněte do automatického režimu nebo ovladačem otočte

na požadovanou úroveň. Opětovným stisknutím ovladače čističku vypnete.

Dlouhé stisknutí aktivuje zámek ovládání. Čističku lze ovládat také z aplikace IKEA Home smart.

Pokyny k čištění

Před čištěním výrobek odpojte od napájení.

Chcete-li výrobek očistit, otřete jej navlhčeným hadříkem. K otření dosucha použijte jiný měkký hadřík.

Předfiltr pravidelně čistěte pomocí vysavače.

Poznámka!

Nikdy nepoužívejte abrazivní čisticí prostředky ani chemická rozpouštědla, protože mohou výrobek poškodit.

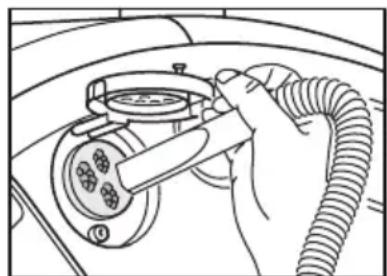

Čištění senzoru kvality vzduchu

Pravidelně čistěte senzor kvality vzduchu pomocí vysavače.

Při výměně filtru je nezbytné, aby uživatel postupoval následovně:

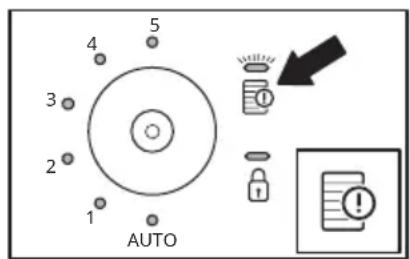

Jedna svítící LED kontrolka na ovládacím panelu indikuje, že byste měli zkontrolovat filtry.

Varování!

Napájecí kabel musí být během výměny filtru odpojen!

1. Odpojte napájení a počkejte, až se ventilátor zastaví.
2. Vyjměte předfiltr a v závislosti na míře jeho znečištění jej vyčistěte vysavačem nebo vodou.

3. Vyjměte filtr(y). S použitými filtry manipulujte opatrně. Filtry zlikvidujte v souladu s místními předpisy na ochranu životního prostředí a předpisy pro likvidaci odpadu.

4. Vyčistěte vnitřní část a odstraňte veškerý prach a nečistoty.

5. Vložte nový filtr (nové filtry). (Dotýkejte se pouze rámu filtru).
6. Připojte napájecí kabel.
7. Po výměně filtru stiskněte a podržte tlačítko RESET po dobu 3 sekund. Tím se vynuluje čítač cyklu výměny filtru.
8. Zajistěte předfiltr na místě.
9. Po výměně filtrů si důkladně umyjte ruce.

Technické specifikace

Model: Čistička vzduchu STARKVIND

Typ: E2007

Rozměry: Š: 51 cm × V: 53 cm × H: 19 cm

Hmotnost: cca 5,9 kg

Dosah: 10 m v otevřeném prostoru

Provozní frekvence: 2400\~2483,5 MHz

Výstupní výkon: 9.5 dBm

Filtry:

Filtr pro odstranění částic.

Volitelné: Filtr pro čištění plynu.

Napájecí zdroj

Typ: KA4802A-2402000P

Příkon: 100–240 V AC, 50/60 Hz, 1,2 A

Výkon: 24,0 V DC, Max. 2,0 A, Max. 48,0 W

(Pouze EU / Spojené království)

Průměrná aktivní účinnost: 87,7 %

Účinnost při nízkém zatížení (10 %): 78,7 %

Klidová spotřeba energie: 0,1 W

Pouze pro použití ve vnitřním prostředí.

Výrobce: IKEA of Sweden AB

(obchodní registrační číslo: 556074-7551)

Adresa: Box 702, SE-343 81 Älmhult, ŠVÉDSKO

Čistička vzduchu STARKVIND E2007:

Provozní režimy s částicovým filtrem (s plynovým filtrem)

Úroveň	Hlučnost CADR Výkon
1	24dB(A)(24dB(A))	55m3/h(50m3/h)	2.0W(1.9W)
2	33dB(A)(32dB(A))	120m3/h(110m3/h)	5.0W(4.0W)
3	43dB(A)(42dB(A))	190m3/h(150m3/h)	11.5W(9.5W)
4	51dB(A)(49dB(A))	250 m3/h(210m3/h)	24.5W(19.0W)
5	53dB(A)(51dB(A))	270 m3/h(240m3/h)	33.0W(25.0W)

Doporučené cykly pro výměnu filtru se mohou lišit v závislosti na provozním prostředí.

Filtr Cyklus Akce
Předfiltr Každé 2~4 týdny Vyčištění
Senzor kvality vzduchu	Každých 6 měsíců Vyčištění
Částicový filtr Každých 6 měsíců Výměna
Plynový filtr Každých 6 měsíců Výměna

Tyto pokyny si uschovejte pro budoucí použití.

Symbol přeškrtnutého kontejneru označuje, že tento výrobek musí být likvidován odděleně od běžného domácího odpadu. Výrobek by měl být odevzdán k recyklaci v souladu s místními předpisy pro nakládání s odpadem. Oddělením označeného výrobku z komunálního odpadu, pomůžete snížit objem odpadů posílaných do spaloven nebo na skládku a minimalizovat případný negativní dopad na lidské zdraví a životní prostředí. Pro více informací, prosím, kontaktujte obchodní dům IKEA.

Elektrická bezpečnost'

Otáčky ventilátora možno regulovat'v rozsahu 1 až 5 a v automatickom režime.

Automatický režim

elektrickej sieti sa postupne rozsvietia indikátory LED na ovládacom paneli. Ked'indikátory LED zhasnú, produkt je pripravený na používanie. Stlačením ovládacieho gombíka prepnete čistič vzduchu do automatického režimu, prípadne otočením gombíka vyberiete požadovanú úroveň. Opätovným stlačením gombíka čistič vzduchu vypnete.

Snímač kvality vzduchu pravidelne vysávajte.

Pri výmene filtra je dôležité, aby používatel' postupoval takto: Jeden indikátor LED svietiaci na ovládacom paneli signalizuje, že by ste mali skontrolovat' filtre.

Varovanie!

Napájací kábel musí byt' počas výmeny filtra odpojený!

1. Odpojte napájanie a počkajte, kým sa ventilátor nezastaví.

2. Vyberte a povysávajte predfilter alebo ho umyte vodou v závislosti od toho, aký je znečistený.

3. Vyberte filtre a s použitými filtrami manipulujte opatrne. Filtre likvidujte v súlade s miestnymi environmentálnymi predpismi na likvidáciu odpadu.

4. Vyčistite vnútro a odstráňte všetok prach a nečistoty.

5. Vložte nové filtre. (Dotýkajte sa len rámu plynového filtra.)

6. Znova pripojte napájací kábel.

7. Po výmene filtra stlačte a na 3 sekundy podržte tlačidlo RESET. Reset spustí počítadlo cyklu výmeny filtra.

8. Predfilter upevnite na miesto.

Hmotnost: približne 5,9 kg

Vstup: 24,0 V jednosmerného prúdu, 1,3 A, 31,0 W

Dosah: 10 m v priestore bez prekážok

(iba EÚ/Spojené král'ovstvo)

Účinnost' pri nízkom zatažení (10 %): 78,7 %

Spotreba energie bez zataženia: 0,1 W

prevádzkové režimy s filtrom častíc (s plynovým filtrom)

Úroveň	Hluk	Rýchlost’ dodávky čistého vzduchu	Napájanie
1	24dB(A)(24dB(A))	55m^3/h (50m^3/h)	2.0W(1.9W)
2	33dB(A)(32dB(A))	120m^3/h (110m^3/h)	5.0W(4.0W)
3	43dB(A)(42dB(A))	190m^3/h (150m^3/h)	11.5W(9.5W)
4	51dB(A)(49dB(A))	250 m^3/h (210m^3/h)	24.5W(19.0W)
5	53dB(A)(51dB(A))	270 m^3/h (240m^3/h)	33.0W(25.0W)
