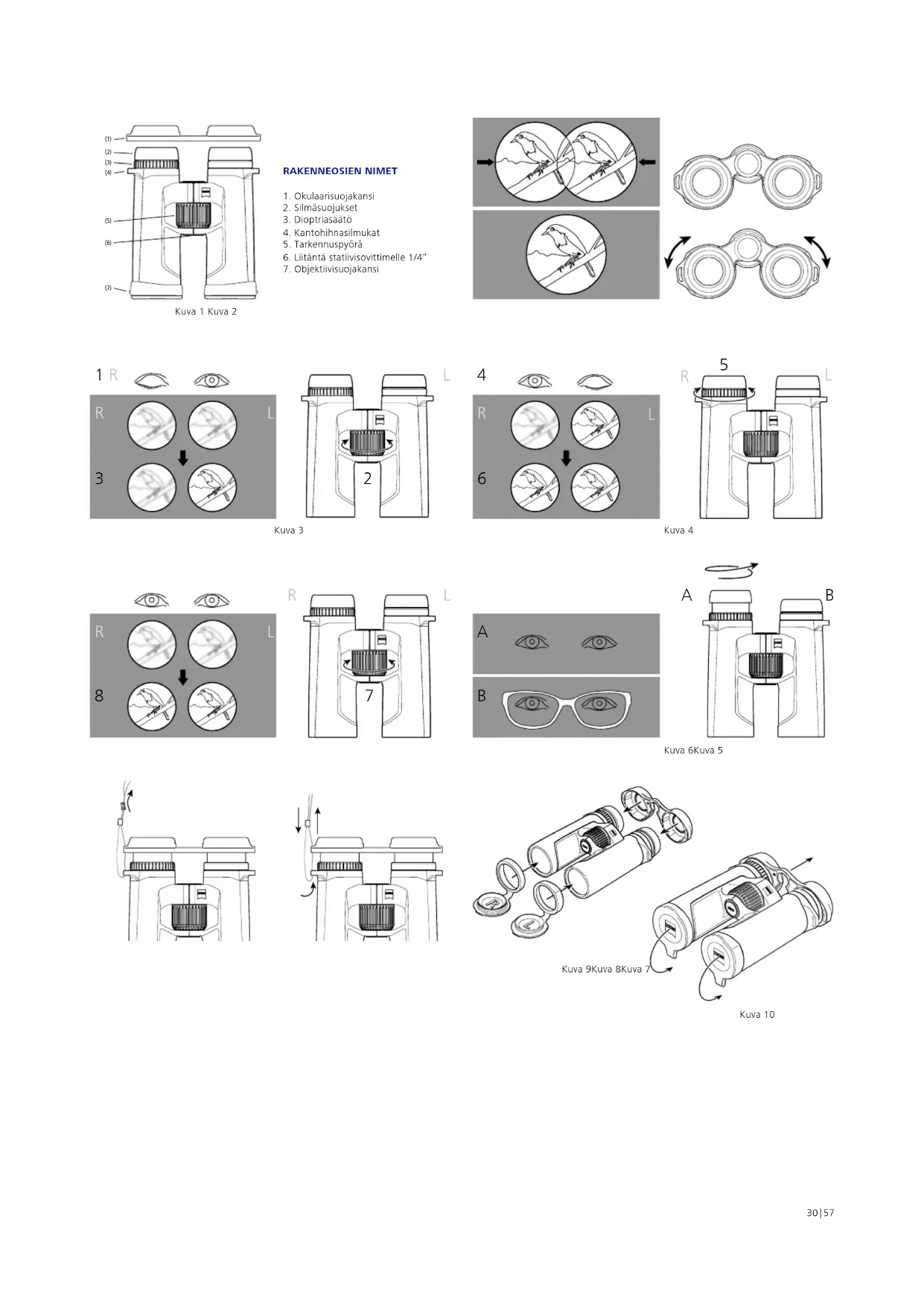

KÄYTTÖOHJE SFL 8x30 ZEISS
- Okulaarisuojakansi
- Silmäsuojukset
- Dioptriasäätö
- Kantohihnasi mukat
- Tarkennuspyörä
- Liitäntä statiivisovittimelle 1/4"
- Objektiivisuojakansi
Kuva 10
KÄYTTÖOHJEET
Onnittelumme, olet tehnyt hyvän valinnan hankkiessasi uudet ZEISS SFL®-kiikarit. Voit nyt nauttia luonnollisen näköisten kuvien tarjoamasta vaikuttavasta kokemuksesta, jolle on ominaista erittäin kirkas kuva ja äärimmäisen tarkat yksityiskohdat.
ZEISS-merkituotteet tunnetaan erinomaisista optisista ominaisuuksista, tarkkuusvalmistuksesta ja pitkästä käyttölästä. Noudata seuraavia käyttöohjeita, jotta voit hyödyntää tuotetta optimaalisesti ja luotettavasti monien vuosien ajan.
Noudata turvallisuusohjeita, jotka ovat luettavissa osoitteessa:
Tuote Tilausnumero Toimituksen sisältö
| 8 x 40 52 40 23 Kiikarit |
| 10 x 40 52 40 24 | OkulaarisuojakansiObjekliivisuojakansiKantohihnaKantolaukku ja kantohihnaOptikan puhdistuspyyhePikaopasTurvallisuusohjeet |
SILMÄVÄLIN SOVITTAMINEN (PUPILLIETÄISYYS)
Taita molempia kiikaripuoliskoja keskiakselin ympäriillä vastakkain, kunnes molempien okulaarien etäisyys vastaa silmlesi etäisyyttä. Nain saat aikaan silmillesi ihanteelisen kuvan. Silmien ihanteellinen etäisyys on saavutettu silloin, kun molemmilla silmillä katseltaessa näkyy pyöreä kuva (kuva 2).
KUVAN TERÄVYYDEN SÄÄTÄMINEN
Kiikareissa on tarkennuspyörä ja pyörä dioptriasäätöön. Sulje saätöä varten oikea silmä ja säädä tarkennuspyörällä vasemman kiikaripuoliskon kuva tarkaksi (kuva 3). Sulje sen jälkeen vasen silmä ja säädä – mikäli tarpeen – oikean kiikaripuoliskon kuvantarkkuus dioptriasäädöllä (kuva 4). Dioptriasäätö on varustettu asteikolla, jossa on merkit "+" ja "-" ja indeksipiste lähtökohtana. Merkitse oma henkilökohtainen asetuksesi. Siten voit saätää oman dioptriasäätösi nopeasti kaikista kiikareista.
Eri etäisyyksillä tapahtuvaa tarkennusta varten on käytettävä vain tarkennuspyörää (kuva 5).
Ohje: Käytä aina samaa objektia, jotta molemmat kuvat ovat tarkennettuja.
SILMÄSUOJUSTEN ASENTAMINEN, KÄYTTÖ SILMÄLASIEN KANSSA JA ILMAN SILMÄLASEJA
Kun tarkkailet ilman silmälaseja, käytä laitetta silmäsuojukset ulosvedettyinä. Käännä silmäsuojuksia (kuva 6) vastapäivään ylöspäin haluamallasi tavalla ylimpään kiinnitykseen asti (kuva 6 – kuva A).
Silmäsuojukset on kiinnitettävissä neljään asentoon: ylempään ja alempaan sekä kahteen välasentoon. Kyseisellä asetusmahdollisuudella voidaan säädellä silmän etäisyyttä lähtöpupilliin ja sääto voidaan siten tehdä yksilöllisesti jokaiselle käyttäjälle.
Käytettäessä silmälascja katselun alkana silmäsuojukset käännetään alaspain (myötäpäivään), kunnes ne ovat alimmassa asennossa (kuva 6 – kuva B).
Ohje: Jos jatkat silmäsuojusten kääntämistä vastapäivaan, kun ne ovat uloskieretyssä tilassa, ne voivat irrota. Tämä on tarkoituksellista, katso "Silmäsuojusten puhdistus ja vaihto".
SILMÄSUOJUSTEN PUHDISTUS JA VAIHTO
Silmäsuojukset voi kiertää vaihtoa tai puhdistusta varten kokonaan irti klikareista. Kuten kuvassa 6 on esitetty, kierrä silmäsuojukset ulos ylimpään lukitustasoon asti ja jatka kääntämistä samaan suuntaan kierteen yli, kunnes silmäsuojukset on kokonaan irrotettu.
Kun olet puhdistanut tai vaihtanut silmäsuojukset, käännä ne myötäpäivään kokonaan sisään okulariin (katso kohta "Silmäsuojusten asentaminen, käyttö silmälasien kanssa ja ilman silmälaseja"). Kevyt nykäisy myötäpäivään lukitsee silmäsuojusten kierteet alimpaan asentoon. Lopuksi voit säätää lukitustasoilla tuttuun tapaan haluamasi etäisyyden silmän ja okulararin välissa.
KANTOHIHNAN JA SUOJAKANNEN KIINNITTÄMINEN
Kantohihna, okulaarisuojakansi ja objektiivisuojakannet ovat pakkauksessa. Okulaarisuojakansi kiinnitetään kiikareihin kuvassa 7 kuvatulla tavalla kantohihnalla kantohihnasilmukoiden läpi.
Hihnān pītuus voidaan saātāa halutluon pituuteen hihnaa kīristāmällā tai löysāmällā (kuva 8). Menettele okulaarisuojakannen toisella puolella tarvittaessa samassa jarjestyksessä. Okulaarisuojakannen voi kiinnittää oman harkinnan mukaan myös vain toiselle puolelle.
Objektiivisuojakannet on merkitty merkinnöin "L" vasenta ja "R" oikeaa varten, ja ne kiinnitetään vastaavasti vasempaan ja oikeaan putkeen (kuva 9).
OKULAARI- JA OBJEKTIIVISUOJAKANSIEN KÄYTTÖ
Okulaarisuojakansi työnnetään silmäsuojusten päälle (kuva 9). Voit säilyttää haluaması lähtöpupillietäisyyden. Irrota kansi ennen klikareiden käyttöä (kuva 10).
Objektiivisuojakannet voivat pysyä kiikarissa pysyvästi sen jälkeen, kun ne on kiinnitetty, ja ne on avattava vain ennen käyttöä (kuva 10).
ZEISS SFL -sarjan kiikarit voidaan kiinnittää mihin tahansa yleisesti myytävään kuvausstativiin yhdessä ZEISSin 1/4"-statilivisovittimen tai ZEISS Binofix Universal -statilipidikkeen kanssa.
ZEISSin statiivien ja statiivisovittimien sekä muiden lisävarusteiden tilausnumerot löytyvät luvusta "ZEISS SFL:n lisävarusteet".
HOITO JA HUOLTO
Kilkareissa on ZEISS LotuTec®-pinnoite. Linssipintojen tehokas suojakerros estää linssin likaantumista huomattavasti erityisen sileän pinnan ja siitä aiheutuvan voimakkaan poisvalumisvaikutuksen ansiosta. Kaikenlainen lika tarttuu heikommin, ja lian voi poistaa nopeasti, helposti ja ilman valumia. LotuTec®-pinnoite on kestävä ja hankausta kestävä.
Linsseissa olevaa irtolikaa (esim. hiekkaa) ei saa pyyhkiä, vaan se on poistettava linssistä pois puhaltamalla tai hienoa sivellintä käyttämällä. Sormenjäljet voivat ajan myötä vahingoittaa linssien pintaa. Yksinkertaisin tapa puhdistaa linssien pinnat on henkäistä niille ja puhdistaa ne puhtaalla optiikan puhdistusliinalla. Optisten osien päälle kerääntyvien sienikerrostumien estämiseen, erityisesti trooppisessa ilmastossa, auttaa säilyttäminen kuivassa paikassa ja jatkuva hyvä ulompien linssipintojen tuulettaminen. ZEISS SFL -kilikari ei vaadi erityistä hoitoa.
Kumipinnoitteen ja kotelon likaantuminen voidaan yleensä polstaa lämpimällä vedellä, puuvillakankaalla ja kevyellä hankauksella.
ZEISS SFL:N LISÄVARUSTEET
Lisavarusteet eival sisally toimitukseen.
ASIAKASPALVELU, VARAOSAT JA TAKUU
Jos sinulla on kysyttävää huollosta tai varaosista tai haluat ladata takuuehdot, käy verkkosivuillamme osoitteessa:
Jos sinulla on lisäkysymyksiä, ota yhteyttä:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH
Gloelstr. 3-5, 35576 Wetzlar, Saksa
Puhelin +49 800 934 77 33
Sahköposti consumerproducts@zeiss.com
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
| 8x40 10x40 |
| Suurennus 8 10 |
| Tehokas objektiivin halkaisija mm 40 40 |
| Lähtöpupilin halkaisija mm 5 4 |
| Hämäräluku 17,9 20 |
| Näkökenttä | m/1 000 m(ft/1 000 yds) | 140(420) | 115(345) |
| Subjektiivinen näkökulma | ° 60 62 | | |
| Lähietäisyyden säätöraja m (ft) 1,5 (4,9) 1,5 (4,9) |
| Dioptrian säåtoalue dpt ±4±4 |
| Lähtöpupilletäisys mm 18 18 |
| Pupilietäisyys | mm 52-74 | 52-74 |
| Prismajärjestelmä | | Schmidt-Pechan | Schmidt-Pechan |
| Pinnoite | | T* | T* |
| Typpitäyte | | √ √ | |
| Vesitilivys | mbar | 400 | 400 |
| Käyttölämpötila | °C(°F) | -20/+55(-4/+131) | -20/+55(-4/+131) |
| Pituus | mm (in) | 144 (5,7) | 144 (5,7) |
| Leveys pupilietäisyyden ollessa 65 mm | mm (in) | 114 (4,5) | 114 (4,5) |
| Paino | g (oz) | 640 (22,6) | 640 (22,6) |
Pidätämme oikeuden mallien ja toimituksen sisällön muutoksiin sekä tekniseen jatkokehitykseen.
