KÄYTTÖOHJE NZ64B7799GK SAMSUNG

• (opłata według taryfy operatora) http://www.samsung.com/pl/ support/ ROMANIA 0800872678 - Apel gratuit *8000 - Apel tarifat în reţea Program Call Center Luni - Vineri: 9 AM - 6 PM www.samsung.com/ro/support SERBIA 011 321 6899 www.samsung.com/rs/support SLOVAKIA 0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support LITHUANIA 8-800-77777 www.samsung.com/lt/support LATVIA 8000-7267 www.samsung.com/lv/support ESTONIA 800-7267 www.samsung.com/ee/support SLOVENIA 080 697 267 (brezplačna številka) www.samsung.com/si/support KOSOVO 038 40 30 90 www.samsung.com/support VRAGEN OF OPMERKINGEN?Induktioliesitaso Käyttöopas NZ64B7799**2 Suomi Sisältö Sisältö Toiminta 18 Laitteen kytkeminen päälle 18 Laitteen kytkeminen pois päältä 18 Keittoalueen ja tehotason valitseminen 18 Max Boost 19 Flex-alueen käyttäminen (vain Flex-alueella varustetuissa malleissa) 20 Flex Plus -ominaisuudet 20 Pidä lämpimänä 21 Ajastin 22 Tauko/jatkaminen 22 Pikapysäytys 22 Lapsilukko 23 Enimmäistehon raja 23 Ääni päälle/pois päältä 24 Assist Sensor liittäminen 24 Smart Connect 25 Liesituulettimen ohjaus 25 Laitteen ylläpito 26 Liesi 26 Kevyt likaantuminen 26 Pinttynyt lika 26 Ongelmalika 27 Liesitason kehys (vaihtoehto) 27 Välttääksesi laitteesi vahingoittumisen 27 Vianmääritys ja huolto 28 Vianmääritys 28 Huolto- ja asiakaspalvelu 30 Sisältö Oppaan käyttäminen 3 Seuraavia symboleja käytetään tässä käyttöoppaassa: 3 Mallin nimi ja sarjanumero 3 Turvallisuusohjeet 3 Pakkausmateriaalin hävittäminen 7 Vanhan laitteesi asianmukainen hävittäminen 7 Tämän tuotteen oikea hävittäminen (sähkö- ja elektroniikkajäte) 7 Liesitason asentaminen 8 Turvallisuusohjeet asentajalle 8 Tarvittavat työkalut 8 Kytkeminen verkkovirtalähteeseen 8 Asentaminen työtasoon 9 Komponentit 11 Ennen aloittamista 11 Keittoalueet 11 Ohjauspaneeli 12 Induktiolämmitys 12 Turvakatkaisu 13 Jäännöslämmön merkkivalo 13 Lämpötilan havaitseminen 13 Keittoastiat 14 Kosketuspainikkeiden käyttäminen 17 Toiminnan äänet 17 Ensimmäinen puhdistus 17Suomi 3 Oppaan käyttäminen Oppaan käyttäminen Lue tämä käyttöopas ja kiinnitä erityistä huomiota seuraavassa osiossa oleviin turvallisuustietoihin ennen laitteen käyttöä. Säilytä tämä käyttöopas myöhempää käyttöä varten. Jos laitteen omistusoikeus siirtyy, muistathan luovuttaa käyttöoppaan uudelle omistajalle. Seuraavia symboleja käytetään tässä käyttöoppaassa: VAROITUS Vaarat tai vaaralliset käytännöt, jotka voivat johtaa vakavaan henkilövahinkoon tai kuolemaan. HUOM. Vaarat tai vaaralliset käytännöt, jotka voivat johtaa vähäiseen henkilövahinkoon tai omaisuusvahinkoon. HUOM. Vähennä tulipalon, räjähdyksen, sähköiskun tai henkilövahinkojen vaaraa liesitasoa käyttäessäsi noudattamalla seuraavia perusturvallisuustoimenpiteitä. HUOM. Hyödyllisiä vinkkejä, suosituksia tai tietoja, jotka auttavat käyttäjiä tuotteen käsittelyssä. Mallin nimi ja sarjanumero Sekä mallin nimi että sarjanumero on merkitty liesitason alapuolelle. Kirjoita tiedot muistiin myöhempää käyttöä varten tai kiinnitä tuotteen lisäetiketti (joka sijaitsee tuotteen yläosassa) tälle sivulle. Mallin nimi Sarjanumero Turvallisuusohjeet Tämän laitteen turvallisuuteen liittyvät asiat ovat kaikkien hyväksyttyjen teknisten- ja turvallisuusstandardien mukaisia. Kuitenkin me valmistajina uskomme, että meidän vastuullamme on myös perehdyttää sinut seuraaviin turvallisuusohjeisiin. VAROITUS Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joilla on heikentyneet fyysiset, aistilliset tai psyykkiset ominaisuudet tai kokemuksen ja tietämyksen puute, paitsi jos heidän turvallisuudestaan vastaava henkilö on valvonut tai ohjeistanut laitteen käyttöä. Lapsia olisi valvottava, etteivät he eivät leiki laitteen kanssa. Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joilla on heikommat fyysiset, aistilliset tai psyykkiset ominaisuudet tai kokemuksen ja tietämyksen puute, jos heille on annettu laitteen turvallista käyttöä koskevaa valvontaa tai ohjeistusta, ja he ymmärtävät niihin liittyvät vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Irti kytkemisen mahdollisuus tulee olla kiinteässä johtoasennuksessa asennussääntöjen mukaisesti. Tämä laite tulisi pystyä irrottamaan virtalähteestä asennuksen jälkeen. Irti kytkemisen mahdollisuus voidaan toteuttaa jättämällä pistoke helposti saataville tai asentamalla kytkin kiinteään johtoasennukseen asennussääntöjen mukaisesti.4 Suomi Turvallisuusohjeet Turvallisuusohjeet VAROITUS: Laite ja sen esillä olevat osat kuumenevat käytön aikana. On varottava koskettamasta lämmityselementtejä. Alle 8-vuotiaat lapset on pidettävä poissa, ellei heitä valvota jatkuvasti. VAROITUS: Valvomaton käyttö voi olla vaarallista ja aiheuttaa tulipalon paistettaessa ruokaa liesitasolla rasvassa tai öljyssä. Älä koskaan yritä sammuttaa tulipaloa vedellä. Sen sijaan sammuta laite ja peitä liekki esimerkiksi kannella tai sammutuspeitteellä. VAROITUS: Palovaara: Älä säilytä esineitä kypsennyspinnoilla. VAROITUS: Käytä ainoastaan laitteen valmistajan suunnittelemia tai käyttöohjeissa valmistajan sopivaksi osoittamia liesisuojia, tai suojia, jotka sisältyvät laitteeseen. Epäasianmukaisten suojien käyttö voi aiheuttaa onnettomuuksia. Pinnat todennäköisesti kuumenevat käytön aikana. Jos virtajohto on vaurioitunut, tulisi valmistajan, sen huoltohenkilön tai vastaavan pätevyyden omaavan henkilön vaihtaa se vaarojen välttämiseksi. Asennuksessa ei tulisi käyttää liimoja, koska niitä ei pidetä luotettavina kiinnitysvälineinä. VAROITUS: Jos pinta on rikkoutunut, sammuta laite sähköiskun välttämiseksi. Käytön aikana laite kuumenee. Liesitason sisällä olevien lämpöelementtien koskemista tulisi välttää. VAROITUS: Esillä olevat osat voivat kuumentua käytön aikana. Pienet lapset on pidettävä poissa lähettyviltä. Höyrypesuria ei saa käyttää. Metallisia esineitä, kuten veitsiä, haarukoita, lusikoita ja kansia, ei pitäisi laittaa liesitasolle, koska ne voivat kuumentua. Käytön jälkeen sammuta liesitaso sen käyttöpaneelista. Älä luota pannun ilmaisimeen. Laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai erillisellä kauko-ohjausjärjestelmällä. HUOM. Kypsennysprosessia on valvottava. Lyhytkestoista kypsennysprosessia on valvottava jatkuvasti. Laitetta ei saa asentaa koristeoven taakse ylikuumenemisen välttämiseksi.Suomi 5 Turvallisuusohjeet HUOM. Varmista, että laitteen on asentanut ja maadoittanut pätevä asentaja. Laitetta saa huoltaa ainoastaan pätevä huoltohenkilöstö. Epäpätevien henkilöiden tekemät korjaukset voivat aiheuttaa vammoja tai vakavia toimintahäiriöitä. Jos laitteesi tarvitsee korjausta, ota yhteyttä paikalliseen huoltoon. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa vahinkoa ja mitätöidä takuun. Upotusasennettuja laitteita saa käyttää vasta, kun ne on asennettu asiaankuuluvien standardien mukaisiin kaappeihin ja työpisteisiin. Näin varmistetaan, että sähköyksiköt ovat riittävästi suojassa kontaktilta keskeisten turvallisuusnormien mukaisesti. Jos laitteeseen tulee toimintahäiriöitä tai se rikkoutuu, tai siihen tulee murtumia tai halkeamia:

• sammuta kaikki keittoalueet,

• irrota liesitaso verkkovirrasta, ja

• ota yhteyttä paikalliseen huoltopalveluun. Jos liesitaso halkeaa, sammuta laite mahdollisen sähköiskun välttämiseksi. Älä käytä liesitasoasi ennen kuin lasipinta on vaihdettu. Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joilla on heikommat fyysiset, aistilliset tai psyykkiset ominaisuudet tai kokemuksen ja tietämyksen puute, jos heille on annettu laitteen turvallista käyttöä koskevaa valvontaa tai ohjeistusta, ja he ymmärtävät niihin liittyvät vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa puhdistaa ja huoltaa laitetta, elleivät he ole yli 8-vuotiaita ja heitä valvota. Pidä laite ja sen johto poissa alle 8-vuotiaiden lasten ulottuvilta.6 Suomi Turvallisuusohjeet Turvallisuusohjeet Älä koskaan aseta palavia esineitä liesitasolle, koska se voi aiheuttaa tulipalon. On olemassa vaara, että laitteesta saa palovammoja, jos sitä käytetään huolimattomasti. Sähkölaitteiden johdot eivät saa koskettaa kuuman liesitason tai kuuman astian pintaa. Älä käytä liesitasoa vaatteiden kuivaamiseen. Tahdistimen tai sydänimplanttien käyttäjien on pidettävä ylävartalonsa vähintään 30 cm:n etäisyydellä induktiokeittoalueista, kun ne ovat päällä. Jos olet epävarma, ota yhteys laitteen valmistajaan tai lääkäriin. (Vain induktioliesitasomalli) Älä yritä korjata, purkaa tai muokata laitetta itse. Sammuta laite aina ennen puhdistusta. Puhdista liesitaso tässä käyttöoppaassa olevien puhdistus- ja hoito-ohjeiden mukaisesti. Pidä lemmikit poissa laitteen luota, koska ne voivat osua laitteen säätöihin ja aiheuttaa toimintahäiriön. Älä käytä liesitasoa alumiinifolion, alumiinifolioon käärittyjen tuotteiden tai alumiiniastioihin pakattujen pakasteiden lämmittämiseen. Astian pohjan ja liesitason välinen neste voi aiheuttaa höyrynpainetta. Paine voi aiheuttaa astian siirtymisen. Varmista aina, että keittolevy ja astian pohja pysyvät kuivina. Keittoalueista tulee kuumia, kun kypsennät ruokaa. Pidä pienet lapset aina poissa laitteen lähettyviltä. Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta, koska ne voivat olla vaarallisia lapsille. Tätä laitetta käytetään vain tavalliseen ruoanlaittoon ja paistamiseen kotona. Sitä ei ole suunniteltu kaupalliseen tai teolliseen käyttöön. Älä käytä liesitasoa huoneen lämmitykseen. Ole varovainen, kun kytket sähkölaitteita pistorasioihin lähellä liesitasoa. Sähköjohdot eivät saa joutua kosketuksiin liesitason kanssa. Ylikuumentunut rasva ja öljy voivat syttyä tuleen nopeasti. Älä koskaan jätä pintoja valvomatta valmistaessasi ruokaa rasvassa tai öljyssä, esimerkiksi paistaessasi ranskalaisia. Sammuta keittoalueet käytön jälkeen. Pidä käyttöpaneeli aina puhtaana ja kuivana.Suomi 7 Turvallisuusohjeet Tämän tuotteen oikea hävittäminen (sähkö- ja elektroniikkajäte) (Koskee maita, joissa käytetään erillisiä keräysjärjestelmiä) Tämä merkki tuotteessa, lisävarusteessa tai kirjallisissa osioissa tarkoittaa, että tuotetta ja sen elektronisia lisävarusteita (esim. laturi, kuulokkeet, USB-kaapeli) ei pitäisi hävittää muiden kotitalousjätteiden kanssa laitteen tullessa käyttöikänsä päähän. Jotta vältettäisiin huolimattomasta jätelajittelusta aiheutuvat haitat ympäristölle ja ihmisten terveydelle, tulisi nämä jätteet erotella muista jätteistä ja kierrättää ne vastuullisesti materiaaliresurssien kestävän käytön edistämiseksi. Kotitalouksien tulisi ottaa yhteyttä joko vähittäismyyjään, jolta he ostivat tämän tuotteen, tai kunnantoimistoon saadakseen lisätietoja kierrätyksestä ja siitä minne ja miten he voivat toimittaa tuotteet ympäristön kannalta turvallisesti. Yritysten tulisi ottaa yhteyttä toimittajaansa ja tarkistaa ostosopimuksen ehdot. Tätä tuotetta ja sen elektronisia lisävarusteita ei saa hävittää muiden tavaranjakelussa syntyvien kulutusjätteiden seassa. Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista sääntövelvoitteista on osoitteessa: www.samsung.com/uk/aboutsamsung/ sustainability/environment/our-commitment/data/ Pakkausmateriaalin hävittäminen VAROITUS Kaikki laitteen pakkaamiseen käytetyt materiaalit ovat täysin kierrätettäviä. Levy- ja kovavaahto-osat on merkitty asianmukaisesti. Hävitä pakkausmateriaalit ja vanhat laitteet turvallisuus ja ympäristö huomioon ottaen. Vanhan laitteesi asianmukainen hävittäminen VAROITUS Ennen kuin hävität vanhan laitteesi, tee se toimintakelvottomaksi, jotta se ei voi aiheuttaa vaaraa. Anna pätevän teknikon irrottaa laite verkkovirrasta ja irrottaa verkkojohto. Laitetta ei saa hävittää kotitalousjätteen mukana. Tietoa keräyspäivistä ja yleisistä jätehuoltopaikoista saat paikalliselta jätehuoltolaitokselta tai -neuvostolta.8 Suomi Liesitason asentaminen Tarvittavat työkalut Kynä Phillips-ruuvimeisseli Viivain tai viivoitin Suojalasit Pistosaha Porakone Kytkeminen verkkovirtalähteeseen Ennen yhdistämistä tarkista, että laitteen nimellisjännite, eli arvokilvessä ilmoitettu jännite, vastaa käytettävissä olevaa syöttöjännitettä. Arvokilpi sijaitsee liesitason alakotelossa. VAROITUS Sammuta virta ennen kuin kytket johdot piiriin.

. Laite toimii täydellisesti myös verkoissa AC 220 V

. Liesitaso on kytkettävä verkkovirtaan laitteella, jonka avulla se voidaan irrottaa verkkovirrasta kaikilla navoilla kontaktiaukon leveyden ollessa vähintään 3 mm, esim. automaattikatkaisimella, maavuodon katkaisijalla tai sulakkeella.

• Kaapeliliitännät on tehtävä määräysten mukaisesti ja pääteruuvit tulee kiristää turvallisesti.

• Kun liesitaso on kytketty verkkovirtaan, tarkista, että kaikki keittoalueet ovat käyttövalmiita kytkemällä ne yksitellen päälle maksimiasetuksella sopivan astian kanssa. VAROITUS Kiinnitä huomiota talon (vaatimustenmukaisten) yhteyksien ja laitteiden tilaan ja neutraaliin jakamiseen (liitäntäjärjestelmät). Muussa tapauksessa osat voivat vaurioitua. Takuu ei kata virheellisestä asennuksesta johtuvia vahinkoja. Liesitason asentaminen VAROITUS Varmista, että uuden laitteen asentaa ja maadoittaa vain pätevä ammattilainen. Noudata näitä ohjeita. Takuu ei kata vahinkoja, jotka syntyvät virheellisen asennuksen seurauksena. Tekniset tiedot ovat tämän käyttöoppaan lopussa. Turvallisuusohjeet asentajalle

• Sähköasennuksessa on oltava laite, jonka avulla laite voidaan irrottaa sähköverkosta kaikissa navoissa, joiden kosketusaukon leveys on vähintään 3 mm. Sopivia erotuslaitteita ovat mm. verkkoa suojaavat katkaisimet, sulakkeet (ruuvityyppiset sulakkeet on irrotettava pidikkeestä), vikavirtasuojat ja kontaktorit.

• Palosuojauksen osalta tämä laite vastaa standardia EN 60335-2-6. Tämäntyyppinen laite voidaan asentaa niin, että sen toisella puolella on korkea kaappi tai seinä.

• Asennuksen on taattava iskunkestävyys.

• Keittiöyksikön, johon laite on asennettu, on täytettävä standardin DIN 68930 vakausvaatimukset.

• Kosteussuojan varmistamiseksi kaikki leikatut pinnat on tiivistettävä sopivalla tiivistysaineella.

• Laatoitetuilla työtasoilla liesitason saumat on täytettävä kokonaan laastilla.

• Luonnonkivi-, tekokivi- tai keraamisilla työtasoilla kiinnitysjouset on liimattava paikoilleen sopivalla keinohartsilla tai sekaliimalla.

• Varmista, että tiiviste istuu kunnolla työtasoa vasten ilman rakoja. Ylimääräistä silikonitiivistettä ei saa levittää, sillä se vaikeuttaisi irrottamista huollon yhteydessä.

• Liesitaso on irrotettaessa painettava alhaalta ulos.

• Liesitason alle voidaan asentaa levy.

• Työtason ja sen alla olevan yksikön etuosan välistä tuuletusrakoa ei saa peittää.Suomi 9 Liesitason asentaminen VAROITUS Jos virtajohto on vaurioitunut, tulisi valmistajan, sen huoltohenkilön tai vastaavan pätevyyden omaavan henkilön vaihtaa se vaarojen välttämiseksi.

04 Sininen 02 Musta 05 Harmaa 03 Ruskea 06 Vihreä/ keltainen

(16 A): Kaksivaiheiset johdot (L1 ja L2) erotetaan toisistaan ennen liittämistä. 01 220–240 V

06 Harmaa 03 Musta 07 Vihreä/ keltainen 04 Ruskea

(16 A): Erota johdot ennen liittämistä. 01 220–240 V

05 Ruskea 02 Musta 06 Harmaa 03 Sininen 07 Vihreä/ keltainen 04 220–240 V

VAROITUS Jotta verkkoliitäntä tulisi oikein, seuraa kytkentäkaaviota liittimien läheisyydessä. Asentaminen työtasoon

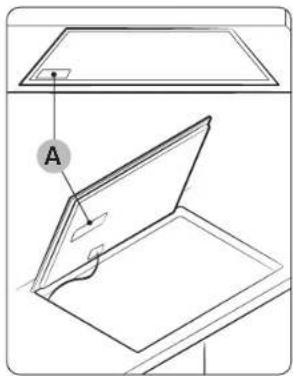

A. Sarjanumero HUOM. Merkitse sarjanumero muistiin laitteen tyyppikilvestä ennen asennusta. Tätä numeroa tarvitaan huoltopyyntöjen yhteydessä, eikä se ole enää saatavilla asennuksen jälkeen, sillä se on laitteen ylä- tai alapuolella olevassa alkuperäisessä tyyppikilvessä. HUOM.

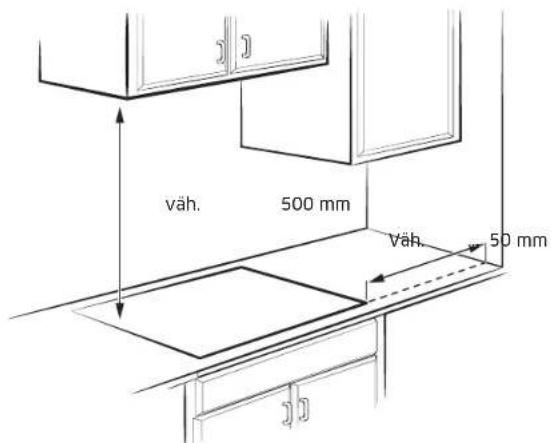

• Kiinnitä erityistä huomiota vähimmäistilaa ja -väliä koskeviin vaatimuksiin.

• Keittotason alaosassa on tuuletin. Jos keittotason alla on laatikko, sitä ei saa käyttää pienten esineiden tai paperin säilyttämiseen, koska ne voivat vahingoittaa tuuletinta tai häiritä jäähdytystä, jos ne joutuvat sen sisään.10 Suomi Liesitason asentaminen Liesitason asentaminen Väh. Väh. 50 mm50 mm väh.väh. 500 mm 500 mm Laatikosto Uuni väh. väh. 10 mm10 mm väh. väh. 59 mm59 mm väh. väh. 15 mm15 mm väh. väh. 20 mm20 mm väh. väh. 20 mm20 mm väh. väh. 15 mm15 mm väh. väh. 10 mm10 mm väh. 2 mmväh. 2 mm

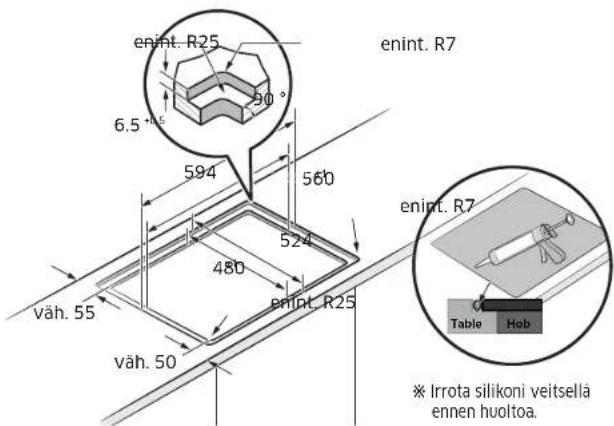

Yksikkö: mmYksikkö: mm Upotusasennettava malli (vain NZ6******FK malli voidaan asentaa) Table Hob

+0.5+0.5 ※ ※ Irrota silikoni veitsellä Irrota silikoni veitsellä ennen huoltoa.ennen huoltoa.Suomi 11 Ennen aloittamista Komponentit Induktioliesitaso Kulmarauta Assist Sensor Langaton laturi USB-kaapeli Ennen aloittamista Keittoalueet

01 Induktiokeittoalue 02 Ohjauspaneeli12 Suomi Ennen aloittamista Ennen aloittamista

Tauko ja lukitus Kaikkien keittoalueiden kytkeminen alhaiselle tehoasetukselle. Paina 3 sekuntia lukitaksesi tai avataksesi ohjauspaneelin lukituksen. (Lapsilukko)

Backsliding Vain Assist Cook Voit siirtyä edelliseen vaiheeseen tai poistua. Induktiolämmitys

A. Induktiokela B. Indusoidut virrat C. Elektroniset piirit

• Induktiolämmityksen periaate: Kun asetat keittoastian keittoalueelle ja kytket sen päälle, induktiolieden elektroniset piirit tuottavat keittoastian pohjaan "indusoituja virtoja", jotka nostavat keittoastian lämpötilaa välittömästi.

• Suurempi nopeus kypsennyksessä ja paistamisessa: Koska pannua lämmitetään suoraan eikä lasia, hyötysuhde on suurempi kuin muissa järjestelmissä, koska lämpöä ei häviä. Suurin osa absorboidusta energiasta muuttuu lämmöksi. Ohjauspaneeli

01 Virtapainike Lieden kytkeminen päälle ja pois päältä.

Flex-alue Flex-alueen valitseminen.

Keittoalue Keittoalueen valitseminen. 04 Näyttö Näyttää lämpöasetukset, jäännöslämmön ja Wi-Fi- yhteyden. 05 Säätönuppi Lämpötila-asetuksen asettamiseen ja ajan lisäämiseen tai vähentämiseen voit siirtyä valikossa käyttäessäsi Assist Cook-toimintoa

Max Boost Aktivoi toiminnon.

Ajastin Ajastimen kytkeminen päälle tai pois päältä ja ajastimen asettaminen.

Assist Cook Vain Assist Cook Voit siirtyä Assist Cook-valikkoon tai määrittää kunkin asetuksen.

Pidä lämpimänä Pitää kypsennetyn ruoan lämpimänä.Suomi 13 Ennen aloittamista Jäännöslämmön merkkivalo Kun yksittäinen keittoalue tai keittotaso kytketään pois päältä, laitteeseen jäänyt jäännöslämpö ilmaistaan merkinnällä lämpö, lämpö kyseisen keittoalueen näytössä. Vaikka keittoalue on kytketty pois päältä, jäännöslämmön merkkivalo sammuu vasta, kun keittoalue on jäähtynyt. Voit käyttää jäännöslämpöä sulattamiseen tai ruoan pitämiseen lämpimänä. VAROITUS

• Niin kauan kuin jäännöslämmön merkkivalo palaa, on olemassa palovamman vaara.

• Jos virransyöttö katkeaa, lämpö, lämpö -symboli sammuu eikä jäännöslämmöstä kertova valo pala. Voit silti saada palovamman. Voit välttää tämän olemalla huolellinen keittotason läheisyydessä. Lämpötilan havaitseminen Jos jostain syystä jonkin keittoalueen lämpötila ylittää turvallisuustasot, keittoalue laskee automaattisesti pienemmälle tehotasolle. Kun olet lopettanut keittotason käytön, jäähdytyspuhallin jatkaa käyntiä, kunnes keittotason elektroniikka on jäähtynyt. Jäähdytystuuletin kytkeytyy pois päältä elektroniikan lämpötilan mukaan. Turvakatkaisu Jos jotakin keittoaluetta ei kytketä pois päältä tai tehotasoa ei säädetä pidemmän ajan kuluttua, kyseinen keittoalue kytkeytyy automaattisesti pois päältä. Keittoalueet kytkeytyvät pois päältä seuraavien aikojen jälkeen. Tehotaso Sammuta 1–3 6 tunnin jälkeen 4–6 5 tunnin jälkeen 7–9 4 tunnin jälkeen 10–15 1,5 tunnin jälkeen HUOM.

• Jos liesitaso on ylikuumentunut epänormaalin toiminnan vuoksi, C1 näytetään. Liesitaso kytkeytyy pois päältä.

• Jos keittoastiat ovat sopimattomia, liian pieniä, tai keittoalueelle ei ole asetettu mitään, näytetään. Vastaava keittoalue kytkeytyy pois päältä 1 minuutin kuluttua.

• Jos yksi tai useampi keittoalue kytkeytyy pois päältä ennen kuin ilmoitettu aika on kulunut, ks. “Vianmääritys”. Muita syitä, miksi keittoalue kytkeytyy pois päältä Kaikki keittoalueet kytkeytyvät pois päältä, jos neste kiehuu ohjauspaneelin päälle. Automaattinen poiskytkentä aktivoituu myös, jos ohjauspaneelille asetetaan kostea liina. Molemmissa näissä tapauksissa laite on kytkettävä uudelleen päälle käyttämällävirtapainiketta nesteen tai liinan poistamisen jälkeen.14 Suomi Ennen aloittamista Ennen aloittamista Keittoastiat induktiokeittoalueille Induktiopoltin voidaan kytkeä päälle vain, kun magneettisella pohjalla varustettu keittoastia asetetaan jollekin keittoalueista. Voit käyttää alla sopiviksi tunnistettuja keittoastioita. Materiaali Sopivuus Teräs, emaloitu teräs, valurauta Kyllä Ruostumaton teräs Kyllä (jos magneetti tarttuu keittoastian pohjaan) Alumiini, kupari, messinki, lasi, keramiikka, posliini

• Induktioon soveltuvat keittoastiat on merkitty valmistajan toimesta sopiviksi.

• Tietyt keittoastiat voivat aiheuttaa ääniä, kun niitä käytetään induktiokeittoalueilla.

• Nämä äänet eivät viittaa liesitason toimintahäiriöön eivätkä vaikuta sen toimintaan millään tavalla.

• Erityiset ruostumattomasta teräksestä valmistetut keittoastiat eivät välttämättä sovellu induktiokäyttöön. Tarkista, vetääkö keittoastian pohja puoleensa magneettia. Keittoastiat Käytä litteäpohjaisia keittoastioita, jotka ovat täysin kosketuksissa koko keittoalueeseen. Tarkista tasaisuus pyörittämällä viivoitinta keittoastian pohjan yli. Muista noudattaa kaikkia keittoastioiden käyttöä koskevia suosituksia.

• Käytä induktiokäyttöön sopivasta materiaalista valmistettuja keittoastioita.

• Käytä laadukkaita keittoastioita, joiden pohja on painavampi, jotta lämpö jakautuu paremmin. Näin saadaan parhaat kypsennystulokset.

• Sovita keittoastian koko valmistettavan ruoan määrään.

• Älä anna keittoastioiden kiehua kuiviksi. Tämä voi aiheuttaa pysyviä vaurioita rikkoutumisen, sulamisen tai naarmuuntumisen muodossa, jotka voivat vaikuttaa keraamiseen liesitasoon. (Tämäntyyppiset vauriot eivät kuulu takuun piiriin).

• Älä käytä likaisia keittoastioita tai keittoastioita, joihin on kertynyt runsaasti rasvaa. Käytä aina keittoastioita, jotka on helppo puhdistaa ruoanlaiton jälkeen. HUOM.

• Keittoalueet saattavat näyttää jäähtyneiltä sen jälkeen, kun ne on sammutettu. Lasipinta voi kuitenkin olla kuuma keittoastian siirtämästä jäännöslämmöstä. Palovammojen vaara on edelleen olemassa.

• Älä koske kuumiin keittoastioihin suoraan käsilläsi. Käytä aina uunihansikkaita tai kattilanpidikkeitä suojaamaan käsiäsi palovammoilta.

• Älä liu'uta keittoastioita liesitason pinnalla. Se voi vahingoittaa liesitasoa pysyvästi.Suomi 15 Ennen aloittamista Muut induktiokeittoastiat Joidenkin keittoastioiden pohjassa on ohutta magneettista materiaalia, joka toimii induktiokeittotasolla. Näissä keittoastioissa on heikko magneettisuus, eivätkä ne välttämättä toimi hyvin. (Heikko magneettisuus tarkoittaa, että magneetti ei pysy tiukasti kiinni tai sen tarttumisalue on pieni.)

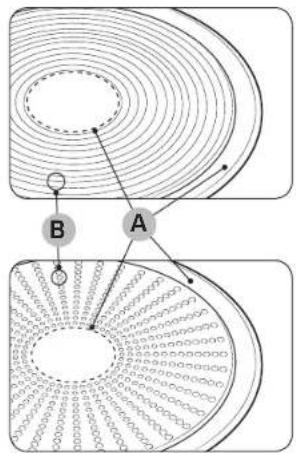

A. Alue, johon magneetti ei tartu B. Alue, johon magneetti tarttuu Vaikka keittoastiat on suunniteltu induktiokeittotasoa varten, niiden lämmitysteho voi olla heikko tai joskus keittotaso ei välttämättä havaitse keittoastiaa keittoastian pohjassa olevan magneettialueen koosta ja vahvuudesta riippuen. Kun käytät suuria keittoastioita, joissa on pienempi ferromagneettinen elementti, vain ferromagneettinen elementti kuumenee. Sen seurauksena lämpö ei välttämättä jakaudu tasaisesti. Keittoastioiden koot induktiokeittoalueille Induktiokeittoalueet mukautuvat automaattisesti keittoastian pohjan kokoon tiettyyn rajaan asti. Keittoastian pohjan magneettiosan halkaisijan on kuitenkin oltava vähintään keittoalueen koosta riippuvainen. Parhaan tuloksen saat käyttämällä keittoastioita, joiden ferromagneettinen halkaisija vastaa polttimen halkaisijaa. Jos poltin ei tunnista keittoastiaa, kokeile isompaa poltinta. HUOM. Ruoanlaittovälineiden halkaisija on ilmoitettu mallin keittoalueiden määrittelyissä.16 Suomi Ennen aloittamista Ennen aloittamista Oikea sijoittelu Oikein Väärin Litteäpohjaiset keittoastiat ja suorat sivut. Keittoastiat, joissa on kaareva tai vääntynyt pohja tai sivut. Keittoastia täyttää tai ylittää keittoalueelle suositellun vähimmäiskoon. Keittoastia ei täytä nykyiselle keittoalueelle vaadittua vähimmäiskokoa. Keittoastia lepää kokonaan liesitason päällä. Keittoastia lepää keittotason reunuksen päällä tai ei lepää kokonaan liesitason pinnalla. Keittoastia on tasapainotettu oikein. Painava kahva aiheuttaa keittoastian kallistumisen. Soveltuvuustesti Keittoastia soveltuu induktiokäyttöön, jos magneetti tarttuu astian pohjaan ja jos valmistaja on merkinnyt astian sopivaksi.

• Tunnistat hyvät astiat niiden pohjasta. Pohjan tulisi olla mahdollisimman paksu ja tasainen.

• Kun ostat uusia keittoastioita, kiinnitä erityistä huomiota pohjan halkaisijaan. Valmistajat ilmoittavat usein vain yläreunan halkaisijan.

• Älä käytä keittoastioita, joiden pohja on vaurioitunut ja joissa on karheat reunat tai naarmuja. Vaurioituneet keittoastiat voivat naarmuttaa keraamista liesitasoa pysyvästi, jos liu'utat niitä pintaa pitkin.

• Kylmänä keittoastioiden pohjat ovat yleensä hieman sisäänpäin taipuneita (koveria). Ne eivät saa taipua ulospäin (kupera).

• Jos haluat käyttää erityyppistä keittoastiaa, esimerkiksi painekattilaa, haudutuspannua tai wokkipannua, noudata valmistajan ohjeita.Suomi 17 Ennen aloittamista Energiansäästövinkkejä Noudata näitä vinkkejä energiankulutuksen säästämiseksi.

• Aseta keittoastia keittoalueelle aina ennen kuin kytket vastaavan polttimen päälle.

• Pidä keittoalueet ja keittoastioiden alustat puhtaina. Muuten virtaa kuluu enemmän.

• Sulje keittoastioiden kansi tiukasti, jos sellainen on käytettävissä. Tämä vähentää virrankulutusta.

• Sammuta käytettävä poltin ennen kypsennysajan päättymistä. Käytä jäännöslämpöä ruoan pitämiseen lämpimänä. Oikea sijoittelu Voit testata keittoastioita, jotta näet, soveltuvatko ne käytettäväksi tuotteen kanssa.

1. Paina virtapainiketta 1–2 sekunnin ajan kytkeäksesi liesitason päälle.

2. Paina Tauko ja lukitus

-näppäintä 3 sekunnin ajan aktivoidaksesi lapsilukon.

3. Paina Ajastin -näppäintä 3 sekunnin ajan aktivoidaksesi keittoastioiden

soveltuvuuden testaustilan.

4. Aseta keittoastia yhdelle keittoalueista ja paina sitten Keittoalue

-näppäintä 3 sekunnin ajan. Näyttö Kuvaus 0 Sopimaton keittoastia

70 % Keittoastiat ovat sopivia, mutta tehottomia

100 % Sopiva keittoastia Kosketuspainikkeiden käyttäminen Kosketuspainikkeita käytetään koskettamalla haluttua painiketta sormella, kunnes asianomaiset näytöt syttyvät tai sammuvat tai kunnes haluttu toiminto aktivoituu. Varmista, että kosketat vain yhtä painiketta, kun käytät laitetta. Jos sormesi on liian litteästi painikkeella, myös viereinen painike saattaa aktivoitua. Toiminnan äänet Jos kuulet:

• Halkeilevan äänen: keittoastiat on valmistettu eri materiaaleista.

• Vihellyksen: käytät useampaa kuin kahta keittoaluetta ja keittoastiat on valmistettu eri materiaaleista.

• Huminaa: käytät suuria tehoja.

• Naksahtavan äänen: sähköinen kytkentä tapahtuu.

• Sihinää, surinaa: tuuletin on toiminnassa. Äänet ovat normaaleja eivätkä viittaa vikoihin. VAROITUS Älä käytä erikokoisia ja -materiaalisia keittoastioita. Erikokoisten tai -materiaalisten keittoastioiden käyttö voi aiheuttaa ääniä ja tärinää. HUOM. Alhaisen tehon (1–5) käyttäminen voi aiheuttaa naksahtelevia ääniä. Ensimmäinen puhdistus Pyyhi keraaminen lasipinta kostealla liinalla ja keraamisen liesitason lasinpuhdistusaineella. VAROITUS Älä käytä syövyttäviä tai hankaavia puhdistusaineita. Pinta voi vahingoittua.18 Suomi Toiminta ToimintaToiminta Laitteen kytkeminen päälle Laite kytketään päälle painamalla virtapainiketta . Paina virtapainiketta noin 1–2 sekunnin ajan. HUOM. Kun virtapainiketta on painettu laitteen käynnistämiseksi, teho on valittava noin 20 sekunnin kuluessa. Muussa tapauksessa laite kytkeytyy pois päältä turvallisuussyistä. Laitteen kytkeminen pois päältä Sammuta laite kokonaan virtapainikkeella . Paina virtapainiketta noin 1–2 sekunnin ajan. HUOM. Kun yksittäinen keittoalue tai koko keittotaso on kytketty pois päältä, jäännöslämmön esiintyminen näkyy vastaavien keittoalueiden digitaalisissa näytöissä muodossa lämpö, lämpö kaksi askelmaa "kuumalle". Lämpötila laskee, lämpö, lämpö katoaa. Keittoalueen ja tehotason valitseminen

1. Valitaksesi keittoalueen paina vastaavaa Keittoalue -näppäintä.

2. Käytä tehotason asettamiseen ja säätämiseen ohjauspalkkia tai

ohjausnäppäintä tai säätönuppia. Säätönuppi HUOM.

• Oletustasoksi on asetettu 15, kun valitaan keittoalue.

• Jos useampaa kuin yhtä näppäintä painetaan yli 8 sekunnin ajan, d0 ilmestyy keittoalueen näytölle.Suomi 19 Toiminta Ehdotetut asetukset tiettyjen ruokien kypsennystä varten Alla olevan taulukon luvut ovat ohjeellisia. Eri kypsennysmenetelmiin tarvittava teho riippuu useista muuttujista, kuten käytettävän keittoastian laadusta sekä kypsennettävän ruoan tyypistä ja määrästä. Tehotaso Kypsennysmenetelmä Esimerkkejä käytöstä 14–15 Lämmittäminen / kuullottaminen / paistaminen Suurten nestemäärien lämmittäminen, nuudeleiden keittäminen, lihan paistaminen, gulassin ruskistaminen, lihan hauduttaminen 8–11 Intensiivinen paistaminen Pihvi, sisälee, ruskistettu liha, makkarat, pannukakut 7–10 Paistaminen Schnitzel / kyljykset, maksa, kala, pasteijat, paistetut kananmunat 5–7 Keittäminen Enintään 1,5 l nesteen, perunoiden ja vihannesten keittäminen 2–4 Höyryttäminen / hauduttaminen / keittäminen Pienten vihannesmäärien höyryttäminen ja hauduttaminen, riisin ja maitoruokien keittäminen 1–2 Sulattaminen Voin sulatus, liivatteen liuotus, suklaan sulatus HUOM. Tehotasoa on säädettävä keittoastioiden ja ruokien mukaan. Max Boost Max Boost -toiminto tarjoaa lisätehoa jokaiselle keittoalueelle. (esimerkki: suuren vesimäärän kiehauttaminen) Max Boost -aikojen jälkeen keittoalueet palautuvat automaattisesti korkeimpaan lämpöasetukseen. HUOM.

• Tietyissä olosuhteissa Max Boost -toiminto voidaan kytkeä automaattisesti pois päältä liesitason sisäisten elektronisten komponenttien suojaamiseksi. Esimerkiksi Flex-alueen takaosan ja Flex-alueen etuosan maksimitehon yhtäaikainen käyttö ei ole mahdollista.

• Katso Max Boost -aika mallisi keittoalueiden tiedoista. Tehonhallinta Keittoalueilla on käytettävissä maksimiteho. Jos tämä tehoalue ylitetään kytkemällä Max Boost -toiminto päälle, tehonhallinta vähentää automaattisesti keittoalueen tehotasoa. Tämän keittoalueen näyttö vaihtelee muutaman sekunnin ajan asetetun tehotason ja suurimman mahdollisen tehotason välillä. Tämän jälkeen näyttö vaihtuu asetetusta tehotasosta suurimpaan mahdolliseen tehotasoon.20 Suomi Toiminta Toiminta Flex Plus -ominaisuudet Keittoalue 1 Keittoalue 2 Keittoalue 3 Keittoalue 4 Keittoalue 5 Keittoalue 6 Keittoalue 7 Keittoalue 8 Flex-alueella voit samanaikaisesti käyttää useita eri muotoisia ja kokoisia keittoastioita. Se on induktiotason vasemmassa/ oikeassa reunassa oleva keittoalue. (Katso vasemmalla oleva kuva) Jokaisella ex-alueella on neljä keittoaluetta. Voit asettaa keittoastian mihin tahansa keittoalueelle, mikä on kätevää, koska voit käyttää lämpöaluetta erikseen. Flex Plus -alueita voidaan käyttää yhdistämällä eri keittoalueita. Katso alla olevasta taulukosta, miten keittoalueita yhdistetään lämpöalueen valintapainikkeella. Keittoalue Lämpöalue 1 Lämpöalue 2 Lämpöalue 3 Lämpöalue 4

Flex-alueen käyttäminen (vain Flex-alueella varustetuissa malleissa) Flex-toiminnolla voidaan käyttää täydellistä vasemmanpuoleista keittoaluetta suurikokoisten keittoastioiden käyttöä varten. (esimerkki: soikea keittoastia, kalakattila)

1. Paina Flex-alueen

2. Käytä tehotason asettamiseen ja säätämiseen Tehotaso -näppäintä.

• Paina Flex-alue -näppäintä käytön aikana, Flex-alue-toiminto on pois päältä.

• Jos painat Flex-alue -näppäintä kunkin polttimen toiminnan ollessa eri tasolla, poltin on asetettu korkealle tasolle.Suomi 21 Toiminta Ajastin Käyttäminen sammutusajastimena Jos määrität keittolevyyn tietyn ajan, se sammuu automaattisesti määritetyn ajan kuluttua. Tämä toiminto on hyödyllinen, kun useampaa keittolevyä käytetään samanaikaisesti. Sammutusajastimen määrittäminen

1. Kytke päälle keittolevy, jossa haluat käyttää sammutusajastinta.

2. Paina keittolevyn ajastinnäppäintä (

3. Aseta aika käyttämällä valitsinta.

• Voit määrittää ajan 30 sekunnin välein 30 sekunnista 10 minuuttiin, 1 minuutin välein 10 minuutista 60 minuuttiin ja 5 minuutin välein 60 minuutista 120 minuuttiin.

• Määritä aika nopeasti painamalla ajastinnäppäintä ( ) pitkään. HUOM.

• Voit määrittää ajastimen enintään kahdeksi tunniksi.

• Määritä aika heti enimmäisaikaan painamalla Max Boost ( ) pitkään (1 sekunnin ajan).

• Määritä ajastin tarkemmin nupin avulla. Sammutusajastimen poistaminen käytöstä

1. Poista sammutusajastin käytöstä valitsemalla keittolevy.

2. Paina keittolevyn ajastinnäppäintä (

) pitkään. Ajastin poistuu käytöstä. HUOM.

• Kun käytetään vain yhtä keittoaluetta, keittoastian pohjan halkaisijan on oltava alle 14 cm.

• Liesitasolla voi kestää 5–10 sekuntia tunnistaa keittoastian sijainti.

• Liesitason tunnistaessa keittoastioita saattaa kuulua ääniä.

• Älä poista keittoastioita ruoanlaiton aikana. Turvallisuussyistä liesitaso pysähtyy automaattisesti, jos keittoastia on poistettu yli 5 sekunnin ajaksi. Flex-alue Plus -toiminnon käyttäminen (vain Flex-alue Plus -malleissa)

1. Paina Flex-alueen

2. Käytä tehotason asettamiseen ja säätämiseen Tehotaso -näppäintä.

• Jos painat Flex-alue -näppäintä käytön aikana, Flex-alue-toiminto on pois päältä.

• Jos painat Flex-alue -näppäintä, kun kukin keittoalue toimii eri tasoilla, se säätyy automaattisesti korkeammalle tasolle.

• Kun siirrät tai lisäät keittoastioita uudelle Flex-alueelle, peruuta nykyinen toiminto ja paina sitten vastaavaa keittoalueen näppäintä aktivoidaksesi keittoalueen. Pidä lämpimänä

1. Käytä tätä toimintoa pitämään kypsennetty ruoka lämpimänä. Paina

vastaavan keittoalueen näppäintä.

2. Paina Pidä lämpimänä -näppäintä.

3. Keittoalueen näyttö muuttuu.

4. Paina Pidä lämpimänä -näppäintä uudelleen sammuttaaksesi

keittoalueen.22 Suomi Toiminta Toiminta Lapsilukko Voit käyttää lapsilukkoa suojaamaan keittoalueen tahattomalta käynnistämiseltä ja keittoalueen aktivoimiselta. Myös ohjauspaneeli voidaan lukita, lukuun ottamatta virtapainiketta (ainoastaan ohjauksen kytkeminen pois päältä), jotta asetuksia ei voida muuttaa tahattomasti esimerkiksi pyyhkäisemällä paneelin yli liinalla. Lapsilukon kytkeminen päälle/pois päältä

1. Paina Tauko ja lukitus

-näppäintä noin 3 sekunnin ajan. Vahvistukseksi kuuluu äänimerkki.

2. Paina mitä tahansa näppäintä.

ilmestyy näyttöön, mikä osoittaa, että lapsilukko on aktivoitu.

3. Kytkeäksesi lapsilukon pois päältä, paina Tauko ja lukitus

-näppäintä uudelleen 3 sekuntia. Vahvistukseksi kuuluu äänimerkki. HUOM.

• Lapsilukko aktivoituu riippumatta siitä, onko virta kytketty päälle vai pois päältä.

• Voit asettaa lapsilukon kypsennyksen aikana. Jos haluat sammuttaa polttimen lapsilukon ollessa päällä, paina ensin virtapainiketta tai sammuta lapsilukko ja paina sitten vastaavaa keittoalueen näppäintä. Tauko/jatkaminen Tauko/jatkaminen -toiminto vaihtaa samanaikaisesti kaikki päälle kytketyt keittoalueet alhaiselle tehoasetukselle ja sen jälkeen takaisin aiemmin asetettuun tehotasoon. Tätä toimintoa voidaan käyttää lyhyen keskeytyksen tekemiseen ja sen jälkeen keittämisen jatkamiseen, esimerkiksi puhelun vastaanottamisen ajaksi. Kun Tauko/jatkaminen -toiminto on aktivoitu, kaikki näppäimet paitsi Tauko ja lukitus -painike ja virtapainike poistetaan käytöstä. Jatkaaksesi ruoanlaittoa, paina Tauko ja lukitus -näppäintä uudelleen. Pikapysäytys Tämä vaihtoehto vähentää kypsennyksen pysäyttämiseen tarvittavia vaiheita ja aikaa. Sammuttaaksesi keittoalueen, paina Keittoalue -näppäintä 2 sekuntia. HUOM. Flex-alueen näppäin ei tue pikapysäytystoimintoa.Suomi 23 Toiminta Ääni päälle/pois päältä

1. Paina virtapainiketta noin 1–2 sekunnin ajan.

-näppäintä 3 sekunnin ajan 10 sekunnin kuluessa virran kytkeytymisestä päälle.

3. Ääni kytkeytyy pois päältä ja Ääni pois näkyy näytössä.

4. Muuttaaksesi ääniasetuksia, toista vaiheet 1 ja 2. Ääni kytkeytyy päälle ja

Ääni päällä näkyy näytössä. HUOM. Ääniasetuksia ei voi muuttaa 10 sekunnin kuluttua virran kytkemisestä päälle. Assist Sensor liittäminen Kun käytät Assist Sensor kattilan tai pannun kanssa, voit mitata ruoan lämpötilan mukautettuun tai automaattiseen kypsentämiseen.

1. Paina virtapainiketta

pitkään (yli sekunnin ajan) käynnistääksesi toiminnon. Avaa ja määritä Assist Cook-valikko. Paina -näppäintä.

2. Näytöllä ilmoitetaan Assist Sensor liittämisestä.

Assist Sensorissa olevaa näppäintä.

4. Laite antaa näytölle ilmoituksen, kun Assist Sensor on yhdistetty.

HUOM. Katso Assist Sensor käyttöohjeet saadaksesi tietoa sen käyttämisestä. Skannaa tämä älypuhelimellasi. Kieliasetus

1. Kytke tuote päälle painamalla virtapainiketta pitkään (yli 1 sekunnin

-näppäintä ja Tauko ja lukitus -näppäintä kolmen sekunnin ajan.

3. Valitse kieli nupilla ja paina OK

-näppäintä. Enimmäistehon raja Tämän toiminnon avulla voit säätää laitteen enimmäistehoa.

1. Pidä virta pois päältä.

2. Paina Tauko ja lukitus

-näppäintä noin 3 sekunnin ajan aktivoidaksesi lapsilukon.

3. Painaa vasemman etuosan keittoalueen

näppäintä ja oikean etuosan keittoalueen näppäintä samanaikaisesti noin 3 sekunnin ajan.

-näppäintä noin 3 sekunnin ajan. Näytössä näkyy Po ja nykyinen enimmäisteho.

5. Voit säätää enimmäistehoa käyttämällä OK

-näppäintä. (4 000 W, 7 400 W)

HUOM. Alhaisen tehon (4 000 W) tilassa teho säätyy automaattisesti.24 SuomiToiminta Toiminta Yhdistä Easy Setup -mobiilisovellus Etsi SmartThings-sovellus Google Play Storesta, Galaxy Storesta tai Apple App Storesta.Lataa Samsung Electronicsin SmartThings-sovellus älylaitteellesi. Tarvitset sovelluksen käyttöön Samsung-tilin.1. Kytke tuote päälle ja aloita SmartThings-mobiilisovelluksen käyttö painamalla pitkään virtapainiketta (

2. Paina Tauko ja lukitus () -näppäintä noin 5 sekunnin ajan. Valmistaudu seuraavaksi muodostamaan yhteys mobiilisovellukseen. Jatka yhteyden muodostamista noudattamalla mobiilisovelluksessa näytettäviä ohjeita.• Paina Tauko ja lukitus ( näppäintä vielä Lukitusasetukset-näytön avauduttua. Connecting 3. Kun laitetta yhdistetään mobiilisovellukseen, näytöllä näkyy Yhdistetään (Connecting). (Tämä voi kestää enintään 5 minuuttia käyttöympäristöstä riippuen.) Connection complete

4. Kun laite on yhdistetty, näytöllä näkyy Yhteys muodostettu. Nyt voit seurata laitteen tilaa mobiilisovelluksella.

Assist Cook -toimintojen käyttäminen

1. Siirry Assist Cook -valikkoon ja käytä seuraavia toimintoja painamalla Asetukset-painiketta (

2. Säädä lähtötehoa kääntämällä säätönuppia. Säädetty lähtöteho näytetään erikseen kypsennystyypistä riippuen.Assist Cook -valikko Assist Cook -valikon tiedotSous-videVoit pitää ruoan halutussa lämpötilassa (35–100 °C) Assist Sensor -anturin avulla.• Tämän toiminnon ajastimen voi asettaa enintään 9 tunniksi ja 59 minuutiksi. Voit käyttää sitä eri kypsennystyyleissä, mukaan lukien sous vide -kypsennyksessä.LämpömittariVoit tarkistaa ruoan lämpötilan Assist Sensor -anturin avulla.Näet upeita reseptejä yhdistämällä SmartThings-sovellukseenVoit tallentaa enintään viisi saamaasi reseptiä ja käyttää ne heti.• Jos et yhdistä SmartThings-sovellukseen, viimeisintä reseptiäsi ei aktivoida.HUOM.Käynnistä Assist Cook, kun liesi on kylmä.HUOM.• Sous-vide-toiminto ja lämpömittari ovat saatavilla kaikille polttimille. SmartThings-sovelluksen erinomainen reseptihaku on käytössä vain oikean etupolttimen kanssa.• Jos Assist Sensor -tunnistinta ei käytetä yli 5 minuuttiin sen jälkeen, kun se irrotetaan laturista, se siirtyy lepotilaan. Paina Assist Sensor -painiketta ottaaksesi tunnistimen käyttöön. Yhdistetään Yhteys muodostettuSuomi 25 Toiminta Liesituulettimen ohjaus Tässä tuotteessa on Bluetooth-laite, jonka avulla voit liittää liesitason Samsungin liesituulettimen ohjausmalleihin. Bluetooth-yhteyden kautta voit käyttää liesituulettimen ohjaustoimintoa SmartThings-sovelluksessa. Lisätietoja Samsungin liesituulettimen ohjausta tukevista malleista saat osoitteesta www.samsung.com. Yhteyden muodostaminen liesituulettimen ohjausmalliin

1. Lataa ja avaa SmartThings-sovellus älypuhelimellasi. Suorita sitten Smart

Connect -menettely yhteyden muodostamiseksi liesitasoon.

2. Noudata liesituulettimen ohjausmallin Bluetooth-ohjeita ja aktivoi

ja Tauko ja lukitus -näppäimiä painettuna samanaikaisesti Bluetooth-yhteyden muodostamiseksi. Kun Bluetooth- yhteys on muodostettu onnistuneesti, Bluetooth ilmestyy näytölle.

4. Noudata liesituulettimen ohjausmallin käyttöohjeessa ja sovellusoppaassa

annettuja ohjeita liesituulettimen ohjauksen käyttämiseksi. HUOM.

• Jos Smart Connect -yhteys ei onnistu, et voi käyttää SmartThings-sovellusta liesituulettimen valvontaan ja ohjaukseen.

• Ilman Smart Connect -yhteyttä liesitasoon voit käyttää Bluetooth-yhteyttä lieden ja liesituulettimen yhdistämiseen ja synkronointiin. Toimi tätä varten edellä olevien vaiheiden 2 ja 3 mukaisesti. Wi-Fi päällä/pois päältä -asetukset

1. Kytke tuote päälle painamalla

pitkään (vähintään 1 sekunnin ajan) virtapainiketta (

2. Paina Tauko ja lukitus ( )

-näppäintä noin 3 sekunnin ajan 10 sekunnin kuluessa tuotteen käynnistämisestä.

3. Paina oikealla olevaa Max Boost (

) -näppäintä noin 3 sekunnin ajan. Tuotteen Wi-Fi on käytössä. Wi-Fi Off Tap OK to turn on

4. Aseta Wi-Fi päälle tai pois päältä

painamalla OK ( ) -näppäintä. HUOM. Kun näytöllä näkyy ( Lämpö) Jälkilämpö, Wi-Fi-yhteyttä ei voi kytkeä päälle tai pois päältä turvallisuussyistä. Ota käyttöön napauttamalla OK26 Suomi Laitteen ylläpito Laitteen ylläpito Liesi VAROITUS Puhdistusaineet eivät saa joutua kosketuksiin kuumennetun keraamisen lasipinnan kanssa: Kaikki puhdistusaineet on puhdistamisen jälkeen poistettava riittävällä määrällä puhdasta vettä, koska niillä voi olla syövyttävä vaikutus, kun pinta kuumenee. Älä käytä aggressiivisia puhdistusaineita, kuten grilli- tai uunisuihkeita, hankaustyynyjä tai hankaavia pannunpuhdistusaineita. HUOM. Puhdista keraaminen lasipinta jokaisen käyttökerran jälkeen, kun se on vielä lämpimän tuntuinen. Näin estät roiskeiden palamisen pintaan. Poista kalkki, vesileimat, rasvatipat ja metalliset värjäytymät kaupallisesti saatavilla olevalla keraamisen lasin tai ruostumattoman teräksen puhdistusaineella. Kevyt likaantuminen

1. Pyyhi keraaminen lasipinta kostealla liinalla.

2. Hiero kuivaksi puhtaalla liinalla. Puhdistusaineen jäänteitä ei saa jättää

3. Puhdista koko keraaminen lasinen liesitaso huolellisesti kerran viikossa

kaupallisesti saatavilla olevalla keraamisen lasin tai ruostumattoman teräksen puhdistusaineella.

4. Pyyhi keraaminen lasipinta riittävällä määrällä puhdasta vettä ja hankaa

kuivaksi puhtaalla nukkaamattomalla liinalla. Pinttynyt lika

1. Yliroiskuneen ruuan ja pinttyneen

lian poistamiseksi käytä lasipinnoille tarkoitettua puhdistusterää.

2. Vie puhdistusterä kulmassa

keraamisen lasin pintaan.

3. Poista lika kaapimalla puhdistusterällä.

HUOM. Puhdistusteriä ja keraamisen lasin puhdistusaineita saa niihin erikoistuneilta jälleenmyyjiltä.Suomi 27 Laitteen ylläpito Ongelmalika

1. Poista palanut sokeri, sulanut muovi,

alumiinifolio ja muut materiaalit puhdistusterällä välittömästi kun ne ovat vielä kuumia. VAROITUS On olemassa riski, että poltat itsesi, kun käytät puhdistusterää kuumalla keittoalueella.

2. Puhdista liesitaso normaalisti, kun

se on jäähtynyt. Jos keittoalue ja sille sulanut lika ovat ehtineet jäähtyä, lämmitä keittoalue uudelleen puhdistusta varten. HUOM. Keraamisen lasin pinnalla olevia naarmuja tai tummentumia, jotka ovat tulleet esimerkiksi terävistä pannun reunoista, ei saa poistettua. Ne eivät kuitenkaan heikennä liesitason toimintaa. Liesitason kehys (vaihtoehto) VAROITUS Älä käytä etikkaa, sitruunamehua tai kalkinpoistoainetta kehykselle tai siihen voi tulla himmentymiä.

1. Pyyhi kehys kostealla liinalla.

2. Kostuta kuivunut lika märällä liinalla. Pyyhi ja hiero kuivaksi.

Välttääksesi laitteesi vahingoittumisen

• Älä käytä liesitasoa työpintana tai säilytysalustana.

• Älä käytä keittoaluetta, jos liesitasolla ei ole pannua tai jos pannu on tyhjä.

• Keraaminen lasi on erittäin kestävää, ja se sietää hyvin lämpötilan vaihtelua. Se ei kuitenkaan ole särkymätön. Se voi vaurioitua, jos erityisen terävä tai kova esine putoaa liesitasolle.

• Älä aseta pannuja liesitason kehykselle. Naarmuja ja vaurioita voi ilmestyä pintaan.

• Vältä kaatamasta happamia nesteitä, esimerkiksi etikkaa, sitruunamehua tai kalkinpoistoaineita liesitason kehykselle, koska ne voivat aiheuttaa himmentymiä.

• Jos sokeria tai sitä sisältävää valmistetta joutuu kosketuksiin kuuman keittoalueen kanssa ja sokeri sulaa, on se puhdistettava välittömästi puhdistusterällä vielä kuumana. Jos sen annetaan jäähtyä, voi pinta vahingoittua likaa poistettaessa.

• Pidä kaikki sulavat tuotteet ja materiaalit, esimerkiksi muovit, alumiinifoliot ja uunifoliot, pois keraamiselta lasipinnalta. Jos kyseistä ainetta sulaa liesitasolle, se on poistettava välittömästi puhdistusterän avulla.28 Suomi Vianmääritys ja huolto Vianmääritys ja huolto Vianmääritys Virhe voi johtua tiedonpuutteesta. Voit korjata virheen seuraavien ohjeiden avulla. Älä yritä tehdä lisäkorjauksia, jos seuraavista ohjeista ei ole apua mainituissa tapauksissa. VAROITUS Laitteen korjauksen saa tehdä vain pätevä huoltoteknikko. Virheelliset korjaukset voivat aiheuttaa käyttäjälle huomattavan riskin. Jos laitteesi tarvitsee korjausta, ota yhteyttä asiakaspalvelukeskukseen. Oire Varmistus Korjausmenetelmä Näyttö on pimeänä. • Katkaiseeko virrankatkaisin virran?

• Tarkista virrankatkaisin.

• Ota yhteyttä huoltohenkilöön. Se ei toimi normaalisti, jos painan painiketta.

• Onko käyttöyksikössä vettä tai märkää liinaa?

• Pidä ohjauspaneeli puhtaana.

• Käynnistitkö laitteen painamalla virtapainiketta?

• Käynnistä laite painamalla virtapainiketta.

• Onko lukitustoiminto käytössä?

• Poista lukitustoiminto käytöstä?

• Onko virta pois päältä?

• Jos käynnistät virran etkä paina mitään painiketta tiettyyn aikaan, virta sammuu automaattisesti. Oire Varmistus Korjausmenetelmä Käyttöyksikkö lopetti yhtäkkiä toimintansa?

• Onko virta pois päältä?

• Sähkökatkokset tai varmuusjärjestelmät voivat aktivoitua ja virta voi katketa. Voit kytkeä virran takaisin päälle.

• Onko käyttöyksikössä vettä tai märkää liinaa?

• Pidä ohjauspaneeli puhtaana. Sammutin virran käytön jälkeen, mutta -merkki ei ilmesty.

• Käytitkö lämpöaluetta vain lyhyen aikaa?

• Jos jälkilämpöä ei ole paljoa, lämpö -merkkiä ei näytetä.

• Onko keraamisen lasin pinta kuuma?

• Tilaa huolto. Jäähdytystuuletin ei sammu, vaikka virta on sammutettu.

• Etkö ole sammuttanut sitä pitkään aikaan?

• Vaikka virta on sammutettu, jäähdytystuuletin jatkaa sisäosien jäähdyttämistä jonkin aikaa. Jäähdytystuuletin sammuu jäähdytyksen jälkeen.Suomi 29 Vianmääritys ja huolto Oire Syyt ja vastatoimet

• Se tapahtuu, kun tasavirtamoottori ei voi toimia piirilevyn, johdotuksen vikojen tai moottorin siivessä olevan häiriön vuoksi.

• Jos tuotteessa ilmenee tyhjän keittoastian kuumennuksesta tai pitkään jatkuneesta epänormaalista toiminnasta johtunut ongelma, nosta keittoastia pois liedeltä ja jäähdytä tuotetta riittävästi ennen käyttöä. C0, C2

• Jos sama viesti ilmestyy uudelleen, tilaa huolto.

• Tämä näkyy, jos lämpötila-anturi on viallinen. Ota yhteyttä huoltokeskukseen.

• Tarkista, onko käyttöosassa vieraita aineita, pyyhi käyttöosa puhtaaksi ja yritä uudelleen.

• Viesti ilmestyy, jos painat painiketta yli 8 sekunnin ajan. Sammuta virta ja käynnistä virta sitten uudelleen.

• Jos sama viesti ilmestyy uudelleen, tilaa huolto. F0, F2

• Tämä viesti johtuu tuotteen sisällä olevien sirujen heikosta tiedonsiirrosta. Ota yhteyttä huoltokeskukseen.

• Tämä viesti näkyy, kun käyttöjännite on poikkeava. Tarkista pistoke. Oire Syyt ja vastatoimet

• Jos keittoastia ei sovi induktioliedelle tai liesi toimii ilman keittoastiaa.

• Käytä induktioliedelle sopivaa keittoastiaa.

• Jos sama viesti ilmestyy uudelleen, tilaa huolto.

• Tämä näkyy, kun lukitustoiminto on käytössä.

• Jos sama viesti ilmestyy uudelleen, tilaa huolto. lämpö, lämpö

• Tämä näkyy, kun lasin pinta on vielä kuuma virran katkaisun jälkeen.

• Tilaa huolto, jos merkki ei katoa edes jäähtymisen jälkeen.30 Suomi Vianmääritys ja huolto Vianmääritys ja huolto Huolto- ja asiakaspalvelu Ennen kuin pyydät apua tai huoltopalvelua, tarkista kohta “Vianmääritys”. Jos silti tarvitset vielä apua, noudata alla olevia ohjeita. Onko kyseessä tekninen vika? Jos on, ota yhteyttä asiakaspalveluun. Valmistaudu aina etukäteen keskusteluun. Se helpottaa ongelman diagnosointia ja palvelukäynnin tarpeen selvittämistä. Ottakaa huomioon seuraavat seikat.

• Miten ongelma ilmenee?

• Missä olosuhteissa ongelma ilmenee? Kun soitat, kerro laitteesi malli ja sarjanumero. Tiedot löytyvät laitteen arvokilvestä seuraavasti:

• Sarjanumerokoodi (15 numeroa) Suosittelemme, että kirjoitat tiedot tähän, jotta ne olisivat helposti saatavilla.

• Sarjanumero: Missä tapauksissa sinulle voi tulla kustannuksia myös takuuaikana?

• Jos olisit voinut korjata ongelman itse soveltamalla jotakin ratkaisuista kohdassa “Vianmääritys”.

• Jos huollon on tehtävä useita käyntejä siksi, että kaikkia asiaankuuluvia tietoja ei annettu ennen vierailua ja siitä johtuen he esimerkiksi tekevät ylimääräisiä matkoja hankkiakseen lisäosia. Valmistautumalla puheluun edellä kuvatulla tavalla säästyt ylimääräisten matkojen kustannuksilta. Mitä teen, jos keittoalue ei mene päälle tai pois päältä? Se voi johtua jostakin seuraavista ongelmista:

• Käyttöpaneeli on osittain peittynyt kostealla liinalla tai nesteellä.

• Lapsilukko on päällä ja näytössä

Mitä teen, jos d0 näkyy näytössä? Tarkista seuraavat:

• Käyttöpaneeli on osittain peittynyt kostealla liinalla tai nesteellä. Käynnistääksesi uudelleen paina virtapainiketta

• Jos nestettä on kaatunut käyttöpaneelille, pyyhi se pois. Mitä teen, jos C1 näkyy näytössä? Tarkista seuraavat:

• Liesitaso on ylikuumentunut epänormaalin toiminnan vuoksi.

• Kun liesitaso on jäähtynyt, paina virtapainiketta käynnistääksesi sen uudelleen. Mitä teen, jos näkyy näytössä? Tarkista seuraavat:

• Ruoanlaittovälineet ovat sopimattomia, liian pieniä, tai keittoalueelle ei ole asetettu astioita.

• Jos käytät sopivia astioita, näkyvä viesti katoaa automaattisesti. Mitä teen, jos jäähdytystuuletin on käynnissä vaikka liesitaso on sammutettu? Tarkista seuraavat:

• Liesitason käytön jälkeen jäähdytystuuletin käy itsestään lieden jäähdyttämiseksi.

• Kun liesitason elektroniikka on jäähtynyt tai maksimiaika (10 minuuttia) on kulunut, jäähdytystuuletin sammuu.

• Jos pyydät huoltoa paikalle laitteen käytön neuvontaa varten, huollon vierailusta voi tulla maksu myös takuuaikana.MuistiinpanojaMAA SOITA TAI VIERAILE OSOITTEESSA AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support

3. Keeduala näidiku kuva muutub.

1. Vajutage klahvi Toitenuppu

+ Peatamise ja lukustamise nuppu 3 sekundit.

2. Hoidke umbes 3 sekundit all nuppu Peata ja lukusta

(vähemalt 1 sekund) pikalt toitenuppu (

puudutage nuppu OK (

• Mul ei ole palju jääksoojust. See ei kuva Heat -märki.
