KÄYTTÖOHJE POWX4258 PowerPlus

1 KÄYTTÖTARKOITUS....2
2 KUVAUS (KUVA A) 2
3 PAKKAUKSEN SISÄLTÖ....2
4 SYMBOLIT 2
5 YLEISET TURVALLISUUSOHJEET ....3
5.1 Työskentelyalue....3
5.2 Sähköturvallisuus....3
5.3 Henkilöturvallisuus....3
5.4 Sähkölaitteiden huolellinen käsittely ja käyttö 4
5.5 Huolto....4
6 LISÄTURVALLISUUSOHJEITA 4
7 KÄYTTÖ 5
7.1 Merkkivalo....5
7.2 Latausohje....5
7.3 Kaapelikäynnistä 12 V:n ajoneuvo ....5
7.4 Matkapuhelinten / tablettien jne. lataus....6
7.5 Virtalähde auton elektronisille lisälaitteille (esim. pienoisjääkaappi)....6
7.6 LED-vilkkuvalo....6
7.7 Vianmääritys....6
8 TEKNISET TIEDOT....6
9 LAITTEEN KÄYTÖSTÄ POISTAMINEN 6
10 VAATIMUSTENMUKAISUUSVAKUUTUS....7

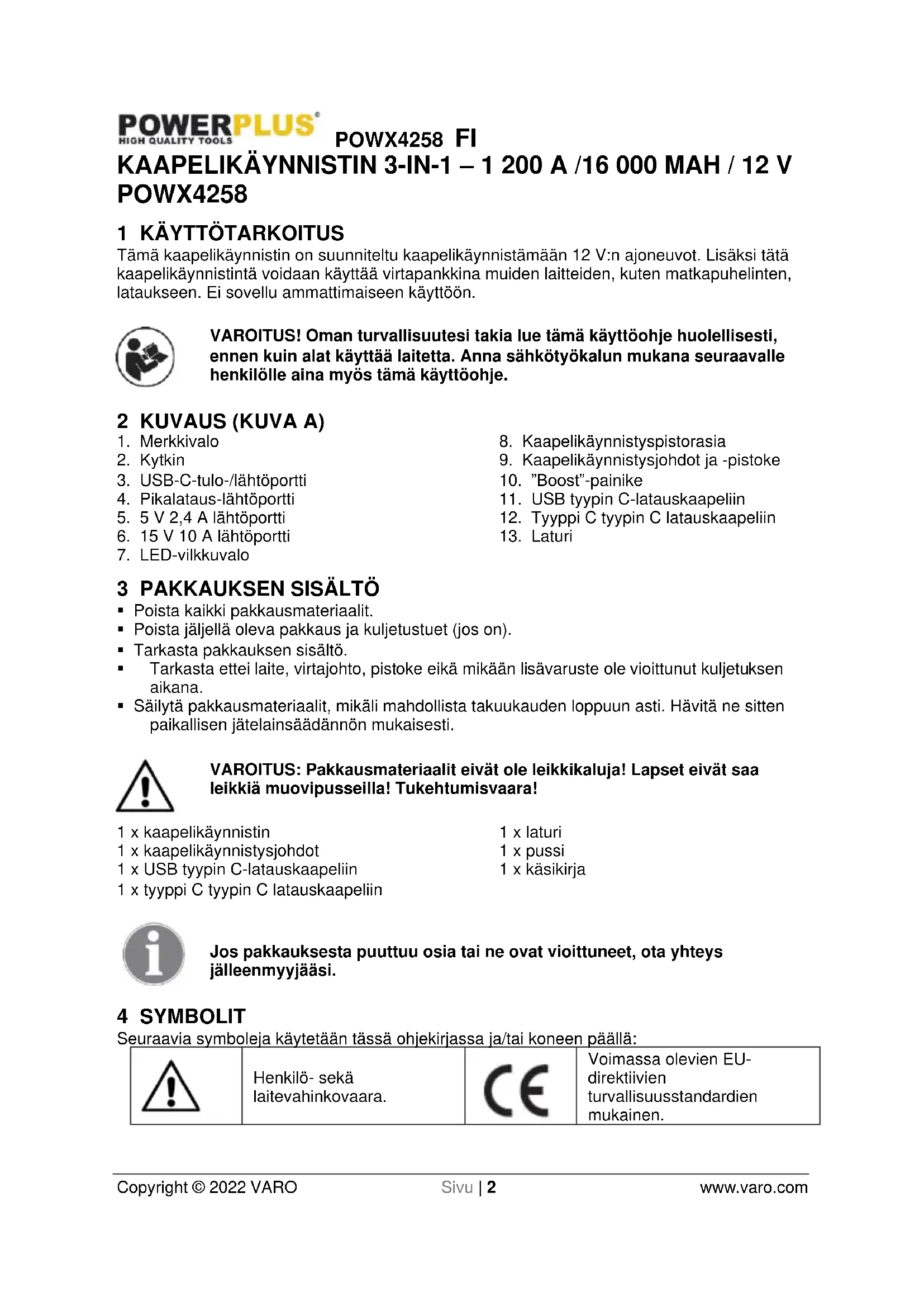

KAAPELIKÄYNNISTIN 3-IN-1 – 1 200 A /16 000 MAH / 12 V POWX4258

1 KÄYTTÖTARKOITUS

Tämä kaapelikäynnistin on suunniteltu kaapelikäynnistämään 12 V:n ajoneuvot. Lisäksi tätä kaapelikäynnistintä voidaan käyttää virtapankkina muiden laitteiden, kuten matkapuhelinten, lataukseen. Ei sovellu ammattimaiseen käyttöön.

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA A)

1. Merkkivalo
2. Kaapelikäynnistyspistorasia
3. Kytkin
4. Kaapelikäynnistysjohdot ja -pistoke
5. USB-C-tulo-/lähtöportti 10. "Boost"-painike
6. Pikalataus-lähtöportti 11. USB tyypin C-latauskaapeliin
7. 5 V 2,4 A lähtöportti
8. Tyyppi C tyypin C latauskaapeliin
9. 15 V 10 A lähtöportti
10. Laturi
11. LED-vilkkuvalo

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
- Tarkasta pakkauksen sisältö.
- Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit, mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

1 x kaapelikäynnistin 1 x laturi
1 x kaapelikäynnistysjohdot 1 x pussi
1 x USB tyypin C-latauskaapeliin 1 x käsikirja
1 x tyyppi C tyypin C latauskaapeliin

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

Henkilö- sekä laitevahinkovaara.

Voimassa olevien EU-direktiivien turvallisuusstandardien mukainen.

Lue ohjekirja ennen käyttöä.

Käytä akkua ja laturia vain suljetuissa tiloissa.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut tvöskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai hövryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

• Tarkasta aina, että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.
• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.
• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen kävtössä voi aiheuttaa vakavia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.
• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.
• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitalta voi aiheuttaa tapaturmia ollessaan kiinnitettnä pyörivään laitteen osaan.
• Älä kurotaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

POWX4258 FI

- Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

- Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

- Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

- Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

- Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

- Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

- Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

- Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

- Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

- Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 LISÄTURVALLISUUSOHJEITA

- ÄLÄ käytä ajoneuvon akun sijasta.

■ EI SAA käyttää leluna.

- Jotta vammautumisen riskiä voidaan vähentää, tarvitaan tarkkaa valvontaa käytettäessä laitetta lasten lähellä.

- Käytä kaapelikäynnistystä 12 V:n ajoneuvojen kohdalla. Muussa tapauksessa se olisi riskialtista.

- Mikäli käytetään lisälaitetta, joka ei ole virtapakkauksen valmistajan suosittelema tai myymä, se saattaa aiheuttaa paloriskin, sähköiskun tai muiden henkilöiden vammautumisen.

- ÄLÄ liitä kahta puristinta yhteen.

- Varmista ennen käynnistämistä, että auton akun navoissa ei ole korroosiota ja että niihin ei ole tarttunut vieraita aineita. Kytke kaapelikäynnistin akkuun ja pitele sitä tiukasti, jotta kaapelikäynnistysjohdot tai pistoke eivät vahingoitu moottorin tärinän vuoksi.

- Kun auto on käynnistetty, poista tuote auton akusta 30 sekunnin kuluessa, jotta se ei ehdi aiheuttaa vaurioita.

- ÄLÄ suorita kaapelikäynnistystä yli 3 kertaa peräkkäin, sillä se saattaa vahingoittaa yksikköä ylikuumentamalla sen. Kun käynnistys suoritetaan useita kertoja, jokainen käynnistysväli on kaksi minuuttia.

- Älä käytä käynnistysjohtoa muiden laitteiden lataukseen.

- ÄLÄ säilytä sitä paikoissa, joissa lämpötila saattaa ylittää 60 °C

POWX4258 FI

■ Suorita lataus vain huoneenlämpötilassa, 0–45 °C.

- Älä altista tuotetta sateelle tai vedelle

- ÄLÄ altista tuotetta äärimmäiselle kuumuudelle tai tulelle.

- ÄLÄ käytä tuotetta räjähdysvaarallisissa tiloissa, joissa on esimerkiksi syttyviä nesteitä, kaasuja tai pölyjä.

- Varmista, että joku on äänietäisyydellä itseesi nähden tai riittävän lähellä tullakseen apuun, kun työskentelet akkujen parissa.

- Älä käytä vaurioitunutta tai muokattua akkukoteloa tai laitetta. Vaurioituneet tai muokatut akut saattavat käyttäytyä odottamattomasti ja aiheuttaa tulipalon, räjähdyksen tai vammautumisen vaaran.

- Lataa vain tämän yksikön mukana toimitetulla laturilla tai saman standardin mukaisella laturilla isäntätuloportissa.

- Älä lataa tätä yksikköä välittömästi auton kaapelikäynnistyksen jälkeen.

- ÄLÄ käytä yksikköä ajoneuvon kaapelikäynnistykseen sisäisen akun latauksen aikana.

- Akku saattaa vuotaa äärimmäisissä olosuhteissa. Mikäli tuotteesta havaitaan vuotavan nestettä, älä käsittele sitä paljain käsin. Mikäli se joutuu kosketukseen ihon kanssa, pese iho välittömästi saippualla ja vedellä. Mikäli neste joutuu kosketukseen silmien kanssa, huuhtele silmiä kylmällä juoksevalla vedellä vähintään 10 minuuttia ja hakeudu välittömästi lääkäriin.

- Tuotteeseen sisältyy litiumpohjainen akku. Hävitä tuote käyttöiän päätyttyä paikallisten määräysten mukaisesti.

7 KÄYTTÖ

7.1 Merkkivalo

Merkkivalo (1) vilkkuu kerta toisensa jälkeen latausjakson aikana. Eri määrä kiinteitä merkkivaloja osoittaa eri lataustasoa. Kaikki merkkivalot sammuvat, kun lataus asetetaan tauolle tai suoritetaan loppuun.

Painamalla kytkintä voit tarkistaa lataustason:

Merkkivalo	Ei valoa	1 kiinteä valo	2 kiinteää valoa	3 kiinteää valoa	4 kiinteää valoa
Lataustaso	0 %	25 %	50 %	75 %	100 %

7.2 Latausohje

- Kytke USB-latauskaapeli (11) USB-sovittimeen.

- Kytke kaapeli (11) kaapelikäynnistimen tuloporttiin (3).

7.3 Kaapelikäynnistä 12 V:n ajoneuvo

- Kytke sininen pistoke kokonaan kaapelikäynnistimeen.

- Kytke punainen puristin positiiviseen (+) akkunapaan ja musta puristin negatiiviseen (-) akkunapaan.

■ Kaapelin merkkivalot

i. Vihreä valo: yhteys on asianmukainen, ja piiri toimii. Voit kytkeä moottorin päälle, jotta voit suorittaa kaapelikäynnistyksen välittömästi.

ii. Vihreä valo vilkkuu: ajoneuvon akku on alhainen. Paina "BOOST"-painiketta ja odota, kunnes vihreä valo painaa iatkuvasti. Kvtke moottori päälle 30 sekunnin kuluessa.

iii. Punainen valo ja hälytysääni: yhteys on virheellinen. Tarkista puristimen liitäntä ja suorita kytkentä edellä kuvatulla tavalla. Odota ennen moottorin käynnistämistä, että vihreä valo palaa.

iv. Valot eivät pala, eikä merkkiääntä kuulu: ajoneuvon akku saattaa olla vaurioitunut. Kun olet varmistanut, että puristinten kytkentä on asianmukainen, paina "BOOST"-painiketta. Odota,

POWX4258 FI

että vihreä valo palaa ja kytke sitten moottori päälle 30 sekunnin kuluessa.

• Käynnistä ajoneuvo.
• Kun ajoneuvo on käynnistetty, poista kaapelikäynnistimen johto ajoneuvon akusta. Jätä ajoneuvon moottori käymään.

7.4 Matkapuhelinten / tablettien jne. lataus

• Kytke USB-C-pikalatausta varten USB-latauskaapeli (11) pikalataus-lähtöporttiin (4). Säännöllistä latausta varten voit suorittaa kytkennän jompaankumpaan USB-lähtöporttiin.
• Valitse asianmukainen liitin ja kytke se laitteeseesi.
• Paina kytkinpainiketta (2). Sillä voidaan tunnistaa elektroniikkatuotteiden soveltuvia parametrejä latausprosessin käynnistämiseksi.

7.5 Virtalähde auton elektronisille lisälaitteille (esim. pienoisjääkaappi)

• Kytke lisälaitteen virtapistoke 15 V 10 A:n lähtöporttiin (6).
  ■ Paina virtapainiketta (2).

7.6 LED-vilkkuvalo

• Painamalla virtakytkintä (2) 3 sekunnin ajan voit käynnistää LED-vilkkuvalon.
• LED-valolla on 4 tilaa, jotka näkyvät seuraavassa järjestyksessä: normaali, vilkku, SOS, ja pois päältä. Painamalla kerran voit vaihtaa tilaa kerta toisensa jälkeen.

7.7 Vianmääritys

- Kun virtakytkinpainiketta painettaessa ei saada vastetta, tämä johtuu matalajännitesuojasta. Kytke USB-latauskaapeli (11) USB C -tuloporttiin (3) ja lataa kaapelikäynnistin.

8 TEKNISET TIEDOT

Tyyppi	POWX4258
Akun kapasiteetti (Li-ion)	14.8VDC - 59.2Wh
Tulo	5 V / 3 A, 15 W
Lähtö:
Tyyppi C	5 V / 3 A (15 W)
Pikalataus-USB	5 V / 3 A, 9 V / 2 A, 12 V / 1,5 A
USB	5 V / 2,4 A
Virtapistoke	15 V / 10 A
Kaapelikäynnistys	12 V
Käynnistysvirta	500 A
Huippuvirta	1 200 A
Automaattinen sammutus	Kyllä
Käyttölämpötilat	-20 °C ~ 60 °C

9 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: Kaapelikäynnistin

Tavaramerkki: POWERplus

Malli: POWX4258

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

2011/65/EU

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

EN IEC62368-1 : 2020

EN55032:2015

EN61000-3-3:2013

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN55035:2017

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Martens Ludo

Ludo Mertens

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
