One+ R18DDJSCSP - Ruuvinväännin RYOBI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton porakone/ruuvinväännin
Merkki	RYOBI
Malli	One+ R18DDJSCSP
Virtalähde	18 V litiumioniakku (yhteensopiva One+:n kanssa)
Säädettävä nopeus	Kyllä, liipaisimella varustettu nopeudensäädin
Istukka	Itsesäätyvä, kapasiteetti jopa 10 mm
Säädettävä vääntömomentti	Kyllä, vääntömomentin säätörengas
Nopeuksien lukumäärä	2 (vaihdevalitsin)
LED-valot	Kyllä, työvalaistus
Paino (ilman akkua)	Noin 1,2 kg
Käyttötarkoitus	Puun, metallin, muovin poraus; ruuvaus ja irrotus
Käyttölämpötila	0 °C - 40 °C
Latauslämpötila	10 °C - 38 °C
Huolto	Puhdista puhtaalla liinalla; vältä liuottimia ja syövyttäviä nesteitä
Voitelu	Ei tarpeen (elinikäisesti voidellut laakerit)
Turvallisuus	Eristetty kahva, kuulo- ja silmäsuojaimet suositeltavia
Varaosat	Saatavana valtuutetun RYOBI-huoltoliikkeen kautta
Takuu	24 kuukautta (pidennys mahdollinen verkkorekisteröinnillä)
Sertifioinnit	CE, Euraasian merkintä, ukrainalainen

Usein kysytyt kysymykset - One+ R18DDJSCSP RYOBI

Kuinka vaihdan kärjen tai poranterän RYOBI One+ R18DDJSCSP -ruuvinvääntimeen?

Käytä itsesäätyvää istukkaa. Käännä istukan rengasta käsin leukojen avaamiseksi tai sulkemiseksi. Aseta kärki tai poranterä, ja kiristä tiukasti kiertämällä rengasta myötäpäivään.

Kuinka säädän kiristysmomentin?

Käännä istukan takana olevaa vääntömomentin säätörengasta. Numerot ilmaisevat vääntömomentin tason: alhainen asetus pienille ruuveille, korkea asetus suurille liitoksille. Poranterän symboli (poraus) vastaa maksimivääntömomenttia poraukselle.

Kuinka valitsen sopivan nopeuden?

Käytä kaksivaihteista vaihdevalitsinta. Ensimmäinen vaihde (1) tarjoaa suuren vääntömomentin ruuvaukseen, toinen (2) nopeamman nopeuden poraukseen. Säädä nopeus materiaalin ja toimenpiteen mukaan.

Kuinka käännän pyörimissuunnan?

Pyörimissuunnan valitsin sijaitsee liipaisimen yläpuolella. Työnnä sitä vasemmalle eteenpäin pyörimistä varten (ruuvaus), oikealle taaksepäin pyörimistä varten (irrotus). Varmista, että työkalu on pysähtynyt ennen suunnan vaihtoa.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä suojalaseja ja kuulosuojaimia. Pidä työkalua vain eristetyistä pinnoista sähköiskujen välttämiseksi, jos se joutuu kosketuksiin piilossa olevien johtojen kanssa. Kiinnitä työkappale puristimella. Älä koskaan käytä nopeutta, joka ylittää poranterän enimmäisnopeuden.

Kuinka huoltan ruuvinvääntimen?

Puhdista työkalu puhtaalla ja kuivalla liinalla. Älä käytä liuottimia tai syövyttäviä aineita. Laakerit on voideltu elinikäisesti, lisävoitelua ei tarvita. Anna työkalun korjauksen suorittaa vain valtuutettu huoltoliike.

Mitä tehdä, jos akku ei lataudu?

Tarkista, että ympäristön lämpötila on 10 °C ja 38 °C välillä. Varmista, että akun ja laturin koskettimet ovat puhtaat. Jos ongelma jatkuu, vaihda akku tai ota yhteyttä huoltopalveluun.

Kuinka kuljetan akkua turvallisesti?

Eristä napojen koskettimet teipillä tai eristävillä suojuksilla. Älä kuljeta vaurioitunutta tai vuotavaa akkua. Noudata paikallisia ja kansallisia määräyksiä litiumakkujen kuljetuksesta.

Mitkä lisävarusteet ovat yhteensopivia tämän mallin kanssa?

Käytä halkaisijaltaan alle 10 mm:n poranteriä ja vakiokärkiä. RYOBI One+ -sarjan lisävarusteet ovat yhteensopivia. Käytä vain valmistajan hyväksymiä varaosia.

Kuinka saan takuun pidennettyä?

Rekisteröi uusi työkalu verkkosivustolla www.ryobitools.eu 30 päivän kuluessa ostosta. Toimita ostotodistus ja hyväksy ehdot. Saat vahvistuksen sähköpostitse. Pidennys on voimassa vain tietyissä maissa.

KÄYTTÖOHJE One+ R18DDJSCSP RYOBI

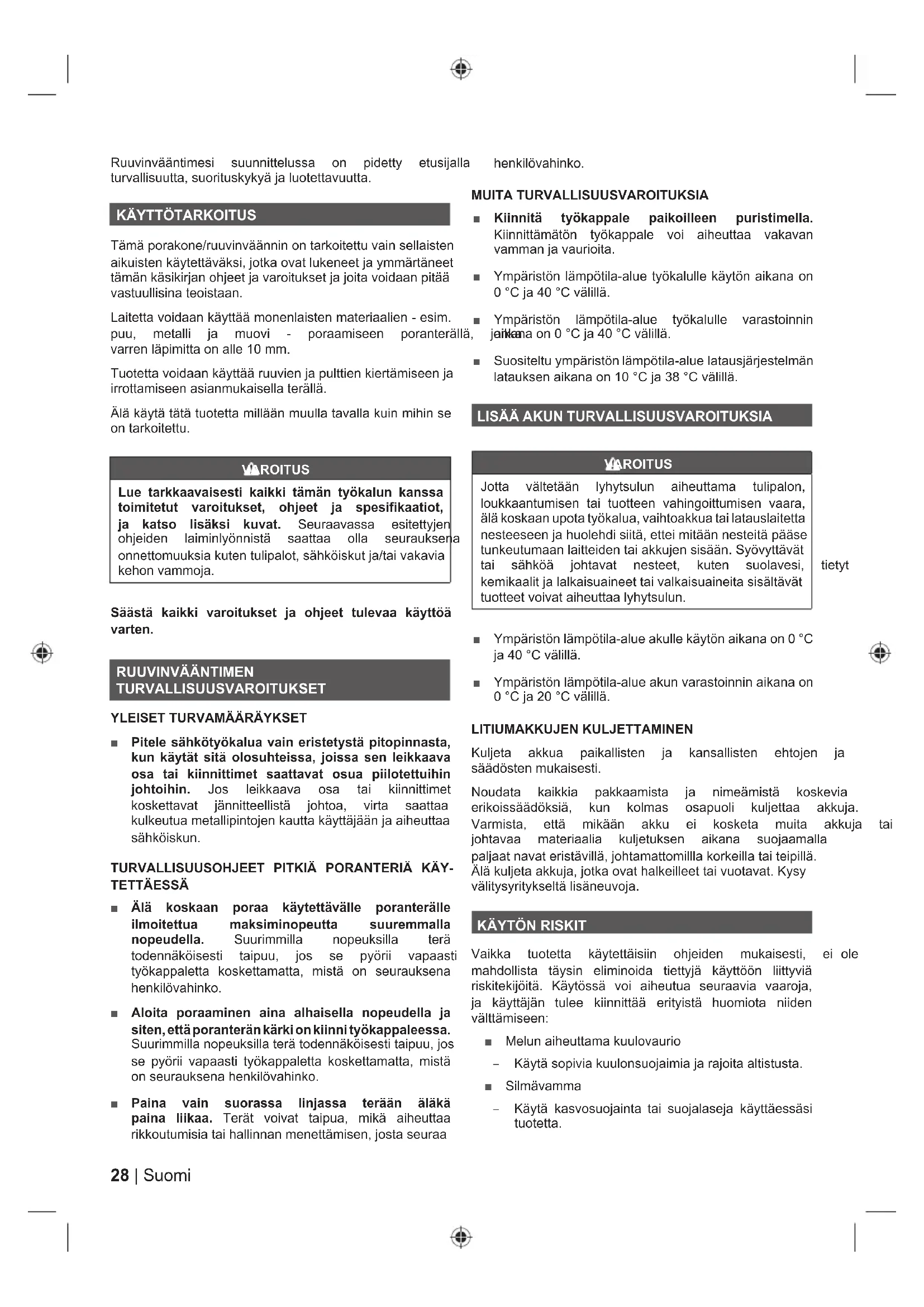

Ruuvinvääntimesi suunnittelussa on pidetty etusijalla turvallisuutta, suorituskykyä ja luotettavuutta.

henkilövahinko.

KÄYTTÖTARKOITUS

Tämä porakone/ruuvinväännin on tarkoitettu vain sellaisten aikuisten käytettäväksi, jotka ovat lukeneet ja ymmärtäneet tämän käsikirjan ohjeet ja varoitukset ja joita voidaan pitää vastuullisina teoistaan.

Laitetta voidaan käyttää monenlaisten materiaalien - esim. puu, metalli ja muovi - poraamiseen poranterällä, varren läpimitta on alle 10 mm.

Tuotetta voidaan käyttää ruuvien ja pulttien kiertämiseen ja irrottamiseen asianmukaisella terällä.

Älä käytä tätä tuotetta millään muulla tavalla kuin mihin se on tarkoitettu.

VAROITUS

Lue tarkkaavaisesti kaikki tämän työkalun kanssa toimitetut varoitukset, ohjeet ja spesifikaatiot, ja katso lisäksi kuvat. Seuraavassa esitettyjen ohjeiden laiminlyönnistä saattaa olla seurauksena onnettomuuksia kuten tulipalot, sähköiskut ja/tai vakavia kehon vammoja.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

RUUVINVÄÄNTIMEN TURVALLISUUSVAROITUKSET

YLEISET TURVAMÄÄRÄYKSET

Pitele sähkötyökalua vain eristetystä pitopinnasta, kun käytät sitä olosuhteissa, joissa sen leikkaava osa tai kiinnittimet saattavat osua piilotettuihin johtoihin. Jos leikkaava osa tai kiinnittimet koskettavat jännitteellistä johtoa, virta saattaa kulkeutua metallipintojen kautta käyttäjään ja aiheuttaa sähköiskun.

TURVALLISUUSOHJEET PITKIÄ PORANTERIÄ KÄY-TETTÄESSÄ

• Älä koskaan poraa käytettävälle poranterälle ilmoitettua maksiminopeutta suuremmalla nopeudella. Suurimmilla nopeuksilla terä todennäköisesti taipuu, jos se pyörii vapaasti työkappaletta koskettamatta, mistä on seurauksena henkilövahinko.
  ■ Aloita poraaminen aina alhaisella nopeudella ja siten, että poranterän kärki on kiinni työkappaleessa. Suurimmilla nopeuksilla terä todennäköisesti taipuu, jos se pyörii vapaasti työkappaletta koskettamatta, mistä on seurauksena henkilövahinko.
  Paina vain suorassa linjassa terään äläkä paina liikaa. Terät voivat taipua, mikä aiheuttaa rikkoutumisia tai hallinnan menettämisen, josta seuraa

MUITA TURVALLISUUSVAROITUKSIA

Kiinnitä työkappale paikoilleen puristimella. Kiinnittämätön työkappale voi aiheuttaa vakavan vamman ja vaurioita.
■ Ympäristön lämpötila-alue työkalulle käytön aikana on 0 °C ja 40 °C välillä.
■ Ympäristön lämpötila-alue työkalulle varastoinnin, järkana on 0 °C ja 40 °C välillä.
■ Suositeltu ympäristön lämpötila-alue latausjärjestelmän latauksen aikana on 10 °C ja 38 °C välillä.

LISÄÄ AKUN TURVALLISUUSVAROITUKSIA

VAROITUS

Jotta vältetään lyhytsulun aiheuttama tulipalon, loukkaantumisen tai tuotteen vahingoittumisen vaara, älä koskaan upota työkalua, vaihtoakkua tai latauslaitetta nesteeseen ja huolehdi siitä, ettei mitään nesteitä pääse tunkeutumaan laitteiden tai akkujen sisään. Syövyttävät tai sähköä johtavat nesteet, kuten suolavesi, kemikaalit ja lalkaisuaineet tai valkaisuaineita sisältävät tuotteet voivat aiheuttaa lyhytsulun.

■ Ympäristön lämpötila-alue akulle käytön aikana on 0 °C ja 40 °C välillä.
■ Ympäristön lämpötila-alue akun varastoinnin aikana on 0 °C ja 20 °C välillä.

LITIUMAKKUJEN KULJETTAMINEN

Kuljeta akkua paikallisten ja kansallisten ehtojen ja säädösten mukaisesti.

Noudata kaikkia pakkaamista ja nimeämistä koskevia erikoissäädöksiä, kun kolmas osapuoli kuljettaa akkuja. Varmista, että mikään akku ei kosketa muita akkuja tai johtavaa materiaalia kuljetuksen aikana suojaamalla paljaat navat eristävillä, johtamattomilla korkeilla tai teipillä. Älä kuljeta akkuja, jotka ovat halkeilleet tai vuotavat. Kysy välitysyritykseltä lisäneuvoja.

KÄYTÖN RISKIT

Vaikka tuotetta käytettäisiin ohjeiden mukaisesti, ei ole mahdollista täysin eliminoida tiettyjä käyttöön liittyviä riskitekijöitä. Käytössä voi aiheutua seuraavia vaaroja, ja käyttäjän tulee kiinnittää erityistä huomiota niiden välttämiseen:

■ Melun aiheuttama kuulovaurio
- Käytä sopivia kuulonsuojaimia ja rajoita altistusta.
Silmävamma
- Käytä kasvosuojainta tai suojalaseja käyttäessäsi tuotetta.

■ Tärinän aiheuttama vamma

-Vältä altistumista. Noudata kohdan Riskien vähentäminen ohjeita.

■ Sähköisku kosketuksesta piilossa oleviin johtimiin

-Pitele tuotetta vain eristetystä pinnasta

■ Pölyn aiheuttama vamma

-Tuotteen käytöstä syntyvä pöly saattaa aiheuttaa hengitystievamman. Käytä kasvoilla pölysuojain jossa olevat suodattimet suojaavat hengitystie työstettävästä materiaalista irtoavilta hiukkasilta.

RISKIEN VÄHENTÄMINEN

Raporttien mukaan käsikäyttöisten laitteiden tärinä voi joidenkin kohdalla myötävaikuttaa Raynaud's Syndromen (Raynaudin oireen) ilmenemiseen. Oireita ovat pistely, turtuus ja sormien kalpeneminen, kylmässä ilmassa. Perinnölliset tekijät, kylmyys kosteus, ruokavalio, tupakointi sekä työtavat voivat kaikki myötävaikuttaa näiden oireiden ilmenemiseen. Käyttäjä voi ehkäistä tärinän aiheuttamia vaikutuksia seuraavasti:

• Pidä itsesi lämpimänä kylmällä säällä. Käytä laitteen käytön aikana käsineitä, jotta kätesi ja ranteesi pysyvät lämpöisinä. Raporttien mukaan kylmä ilma on tärkeä tekijä Raynaud's Syndromen (Raunaudin oireiden) ilmenemisessä.
  ■ Harjoita kunkin käyttöjakson jälkeen liikuntaa, jotta verenkierto lisääntyisi.
• Pidä työn aikana säännöllisesti taukoja. Rajoita päivittäisen tärinän määrä.

Jos mitään yllä mainittuja oireita ilmenee, lopeta laitteen käyttö ja kerro oireista lääkärille.

VAROITUS

Laitteen pitkittynyt käyttö voi aiheuttaa tai vaikeuttaa vammoja. Kun käytät mitä tahansa laitetta pitkiä aikoja, muista pitää säännöllisiä taukoja.

TUNNE TUOTTEESI

Katso sivu 81.

1. Vaihteenvalitsin
2. Momentinsäätörengas
3. Avaimeton istukka
4. Kiertosuunnan valitsimen suunta
5. Nopeussäätöliipaisin
6. Kahva, eristetty tartuntapinta
7. Merkkivalo
8. Teräsäilytys
9. Ruuviavainterät
10. Akkutila

HUOLTO

VAROITUS

Tuotetta ei tule koskaan kytkeä pistorasiaan osia koottaessa, säätöjä tehtäessä, puhdistettaessa, huollon aikana tai kun tuotetta ei aiota käyttää. Tuotteen irrottaminen pistorasiasta estää sitä käynnistymättä ayahingossa, jolloin vältytään mahdollisilta vakavilta vammoilta.

■ Huollossa tulee käyttää ainoastaan identtisiä varaosia. Muunlaisten osien käyttö voi aiheuttaa vaaran tai vioittaa laitetta.
- Älä puhdista muoviosia liuottimilla. Suurin osa muoveista ei siedä markkinoilla olevia määrättyjä eensäotteita, jotka vahingoittavat niitä. Käytä puhtaita kangasliinoja lian ja hiilipölyn pois pyyhkimiseen.
- Älä koskaan päästä jarrunesteitä, bensiiniä, öljytuotteita, läpäiseviä öljyjä tms. kosketuksiin muoviosien kanssa. Nämä kemialliset aineet voivat vaurioittaa, heikentää tai tuhota muovin.
Käytä aina sähkölaitetta käyttäessäsi tai pölyä puhaltaessasi suojalaseja, joissa on sivusuojaim Käytä lisäksi pölynaamaria, jos työ on pölyistä.
Jotta laite toimisi turvallisesti ja luotettavasti, kaikki korjaukset tulee antaa valtuutetun huoltopisteen hoidettavaksi.

VOITELU

Tubeteen laitteen laakerit on voideltu laitteen eliniäksi normaaliolosuhteissa riittävällä määrällä korkealaatuista voiteluainetta. Tästä syystätyökalu ei kaipaa lisävoitelua.

YMPÄRISTÖNSUOJELU

Älä hävitä raaka-aineita jätteinä vaan vie ne kierrätykseen. Ympäristönsuojelun kannalta työkalu, lisäva r usteet ja pakkausmateriaali on lajiteltava.

SYMBOLIT

Turvallisuusvaroitus

Todistus CE-sääntöjen noudattamisesta

V Volti

Tasavirta

min ^-1

Kierrosten tai liikkeiden määrä minuutissa

∅

Karan kapasiteetti.

n_o

Kuormaton nopeus

EurAsian-vaatimustenmukaisuusmerkki

Lue ohjeet huolellisesti ennen laitteen käynnistämistä.

Ukrainalainen säädöstenmukaisuusmerkintä

Käytöstä poistettavia sähkölaitteita ei pidä hävittää talousjätteiden mukana. Ne on mahdollisuuksien mukaan pantava kiertoon. Kierrätysohjeita antavat kunnan viranomaiset ja vähittäiskauppiaat.

KÄSIKIRJAN SYMBOLIT

Huom

Varoitus

Osat ja lisävarusteet on hankittava erikseen

Maksimimomentti

Vääntömomentti, vähimmäismäärä

Nopeus, pienin

Nopeus, maksimimomentti

Seuraavat signaalisanat ja merkitykset on tarkoitettu selittämään tähän tuotteeseen liittyviä riskin tasoja.

VAARA

Ilmoittaa välittömästä vaaratilanteesta, joka saattaa aiheuttaa kuoleman tai vakavan vamman.

VAROITUS

Ilmoittaa mahdollisesta vaaratilanteesta, joka saattaa aiheuttaa kuoleman tai vakavan vamman.

Tämän tiedotteen tärinätaso on mitattu EN62841-standardien mukaisilla testeillä, ja niitä voidaan käyttää verrattaessa laitetta toiseen. Sitä voidaan käyttää arvioitaessa täärinävaikutusta. Ilmoitettu tärinätaso vastaa laitteen pääasiallista käyttötarkoitusta. Jos laitetta kuitenkin käytetään muuhun tarkoitukseen, muilla lisälaitteilla tai huonosti huollettuna, tärinätaso saattaa poiketa ilmoitetusta arvosta. Tämä voi kasvattaa kokonaisaltistumista huomattavasti koko työjakson kuluessa.

Tärinän allistumistasoa arvioitaessa tulee huomioida ajat, jolloin laite on sammutettu tai kun se on käynnissä, mutta sitä ei käytetä varsinaiseen työskentelyyn. Tämä voi vähentää kokonaisaltistumista huomattavasti koko työjakson kuluessa. Käytä muitakin suojakeinjoa turvataksesi käyttäljän tärinävaikutuksetla, kuten: huolla laite ja lisälaitteet, pidä kätesi lämpiminä, organisoi työnkulku.

PL OSTRZEŻENIE

Tällä tuotteella on oston luomien lakisääteisten oikeuksien ohella alla mainitun mukainen takuu.

Takuun kesto on kuluttajille 24 kuukautta ja takuuaika alkaa tuotteen ostohetkestä. Tämän päivämärärän tulee lukea laskussa tai muussa ostotositteessa. Tuote on suunniteltu ja tarkoitettu vain kuluttajien ja yksityiseen käyttöön. Takuu ei siis kata ammatti- eikä kaupallista käyttöä.

Joidenkin sähkötyökalujen (AC/DC) takuun kestoa on mahdollista laajentaa yllä mainittua kestoa pidemmäksi verkkosivuston www. ryobitools.eu rekisteröinnin kautta. Työkalujen kelpoisuus takuujakson laajennukseen näkyy selkeästi myymälöissä ja/tai pakkauksissa ja/ tai tämä tieto sisältyy tuotedokumentaation. Loppukäyttäjän täytyy rekisteröidä vasta hankitut työkalut internetissä 30 päivän kuluessa ostopäivämäärästä. Loppukäyttäjä voi rekisteröidä laajennetun takuun kotimaassaan, jos se on lueteltuna online-rekisteröintilomakkeessa, jossa mainitaan, missä tämä vaihtoehto on voimassa. Loppukäyttäjien täytyy lisäksi hyväksyä tietojen tallennus, jotka heidän täytyy antaa online-tilassa sekä ehdot. Rekisteröinnin vahvistuskuitti, joka lähetetään sähköpostitse, ja alkuperäinen ostopäivämäärän ilmaiseva lasku toimivat laajennetun takuun tositteina.

1. Takuu kattaa kaikki tuotteeseen takuuakana tulevat viat, joiden aiheuttajina ovat tuotteessa ostopäivänä olleet valmistus- tai materiaaliviat. Takuu on rajoitettu korjaukseen ja/tai vaihtoon eikä se sisällä mitään muita velvoitteita mukaan lukien saturnnais- ja seurannaisvahinkoja, mutta rajoittumatta nihin. Takuu ei päde, jos tuotetta on käytetty väärin, käyttöohjeen vastaisesti tai jos se on liitetty virheellisesti. Tämä takuu ei kata:

- virheellisestä huollosta johtuvia vaurioita

- muunnettua tai muutettua tuotetta

- tuotetta, jonka alkuperäiset tunnistemerkinnät (tavaramerkki, sarjanumero) on turmeltu, muutettu tai poistettu

- tämän käyttöoppaan laiminlyönnistä johtuvia vaurioita

- ei-CE-tuotetta

– tuotetta, jota on yrittänyt korjata epäpätevä ammattilainen tai joka on korjattu ilman Techtronic Industriesin ennakkolupaa.

- tuotetta, joka on liitetty virheelliseen teholähteeseen (ampeerit, jännite, taajuus)

- ulkoisten vaikutusten (kemiallinen, fyysinen, iskut) tai vieraiden aineiden aiheuttamaa vauriota

– normaaleja kuluvia varaosia

- virheellistä käyttöä, työkalun ylikuormitusta

– ei-hyväksyttyjen tarvikkeiden tai osien käyttöä

– sähkötyökalun tarvikkeita, jotka on toimitettu työkalun mukana tai ostettu erikseen. Poissuljettuja osia ovat ruuvausterät, poranterät, hiomalaikat, hiekkapaperi ja terät, sivuohjain, näihin kuitenkaan rajoittumatta

- Luonnollisesti kuluvia komponentteja (osia tai tarvikkeita), joihin sisältyvät huelto- ja kunnossapitosetit, hiiliharjat, laakerit, teräistukat, SDS-porien kiinnitin tai istukka, virtajohto, apukahva, kuljetuskotelo, hiomalaikka, pölypussi, pölynpoistoputki, huopatiivisteet, iskunvääntimen pultit ja jouset yms. näihin kuitenkaan rajoittumatta.

1. Tuote on lähetettävä huollettavaksi valtuutettuun RYOBI-huoltoon tai näytettävä siellä. Niiden osoitteet kussakin maassa löytyvät seuraavasta luettelosta. Joissakin maissa paikallinen RYOBI-jälleenmyyjä huolehtii tuotteen lähetyksestä RYOBI-huolto-organisaation. Kun tuote lähetetään RYOBI-huoltoon, se täytyy pakata hyvin ilman vaarallisia aineita, kuten polttoainetta, ja pakkaukseen täytyy merkitä lähettäjän nimi sekä vian lyhyt kuvaus.

2. Takuun kattama korjaus/vaihto on maksuton. Se ei tarkoita takuuajan laajennusta tai alkamista alusta. Vaihdetut osat tai työkalut siirtyvät valmistajan omistukseen. Joissakin maissa lähettäjän täytyy maksaa lähetyskustannukset tai postikulut. Työkalun oston luomat lakisääteiset eller oikeudet pysyvät koskemattomina

3. Tämä takuu on voimassa Euroopan yhteisössä, Sveitsissä, Islannissa, Norjassa, Liechtensteinissa, Turkissa ja Venäjällä. Ota näiden alueiden ulkopuolella yhteyttä omaan valtuutettuun RYOBI-jälleenmyyjään ja selvitä, onko jotain muuta takuuta.

VALTUUTETTU HUOLTO

Voit etsiä lähimmän valtuutetun huollon sivulta http://fi.ryobitools.eu/header/service-and-support/service-agents.

NO RYOBI® GARANTIBETINGELSER

Ilmoitamme täten, että tuotteet

Ruuvinväännin

Tuotemerkki: RYOBI

Mallinumero: R18DD2

Sarianumeroalue: 46271402000001 - 46271402999999

noudattaa seuraavia EU-direktiivejä ja harmonoituja standardeja

2006/42/EC, 2014/30/EU, 2011/65/EU,

EN 62841-1:2015, EN 62841-2-1:2018, EN 55014-1:2017, EN 55014-2:2015

RoHS-dokumentaatio on koottu standardin EN 50581:2012 mukaisesti

Todd Chipner

Vanhempi, CPT-toimitusten laadusta ja Aasian alueen sääntelystä ja turvallisuudesta vastaava johtaja

Valtuutettu kokoamaan tekninen tiedosto:

FI RYOBI on Ryobi Limitedin omistama tavaramerkki, ja sitä käytetään lisenssin puitteissa.

© 2019 Techtronic Cordless GP. Kaikki oikeudet pidätetään.
