Produkttype	Trådløs skruemaskine/bor
Mærke	RYOBI
Model	One+ R18DDJSCSP
Strømforsyning	Lithium-ion batteri 18 V (kompatibel med One+)
Variabel hastighed	Ja, variabel trigger
Chuck	Selvspændende, kapacitet op til 10 mm
Justerbart moment	Ja, momentjusteringsring
Antal hastigheder	2 (gearvælger)
LED-indikatorer	Ja, arbejdslys
Vægt (uden batteri)	Cirka 1,2 kg
Tilsigtet anvendelse	Boring i træ, metal, plastik; skruning og afskruning
Driftstemperatur	0 °C til 40 °C
Opladningstemperatur	10 °C til 38 °C
Vedligeholdelse	Rengør med en ren klud; undgå opløsningsmidler og ætsende væsker
Smøring	Ikke nødvendig (lejer smurt for livstid)
Sikkerhed	Isoleret håndtag, høreværn og øjenværn anbefales
Reservedele	Tilgængelig via autoriseret RYOBI serviceværksted
Garanti	24 måneder (forlængelse mulig via online-registrering)
Certificeringer	CE, Eurasiens mærkning, ukrainsk

Ofte stillede spørgsmål - One+ R18DDJSCSP RYOBI

Hvordan skifter jeg bit eller bor på RYOBI One+ R18DDJSCSP skruemaskinen?

Brug den selvspændende chuck. Drej chuckringen i hånden for at åbne eller lukke kløerne. Indsæt bitsen eller boret, og spænd derefter fast ved at dreje ringen med uret.

Hvordan justeres tilspændingsmomentet?

Drej momentjusteringsringen bag chukken. Tallene angiver momentniveauet: lav indstilling til små skruer, høj indstilling til store samlinger. Borsymbolet (boring) svarer til maksimalt moment til boring.

Hvordan vælges den rigtige hastighed?

Brug to-trins gearvælgeren. Første gear (1) giver højt moment til skruning, andet gear (2) giver højere hastighed til boring. Tilpas hastigheden til materialet og operationen.

Hvordan vender jeg rotationsretningen?

Rotationsretningsvælgeren sidder over aftrækkeren. Skub den til venstre for fremadrotation (skruning), til højre for baglænsrotation (afskruning). Sørg for, at værktøjet er standset, før du skifter retning.

Hvad er de vigtige sikkerhedsinstruktioner?

Bær beskyttelsesbriller og høreværn. Hold kun værktøjet i de isolerede overflader for at undgå elektrisk stød ved kontakt med skjulte ledninger. Fastgør emnet med en skruetvinge. Brug aldrig ved en hastighed, der overstiger borets.

Hvordan vedligeholdes skruemaskinen?

Rengør værktøjet med en ren, tør klud. Brug ikke opløsningsmidler eller ætsende produkter. Lejerne er smurt for livstid, yderligere smøring er ikke nødvendig. Få værktøjet repareret kun af en autoriseret service.

Hvad gør jeg, hvis batteriet ikke oplader?

Kontrollér, at rumtemperaturen er mellem 10 °C og 38 °C. Sørg for, at batteriets og opladerens kontakter er rene. Hvis problemet fortsætter, udskift batteriet eller kontakt serviceværkstedet.

Hvordan transporteres batteriet sikkert?

Isoler terminalerne med tape eller ikke-ledende hætter. Transportér ikke et beskadiget eller lækende batteri. Overhold lokale og nationale regler for transport af lithiumbatterier.

Hvilke tilbehør er kompatible med denne model?

Brug bor med diameter under 10 mm og standard skruebits. Tilbehør fra RYOBI One+ serien er kompatible. Brug kun reservedele godkendt af producenten.

Hvordan får jeg gavn af garantiforlængelsen?

Registrer dit nye værktøj på www.ryobitools.eu inden for 30 dage efter køb. Angiv købsbevis og accepter betingelserne. Du modtager en bekræftelse via e-mail. Forlængelsen gælder kun i visse lande.

BRUGSANVISNING One+ R18DDJSCSP RYOBI

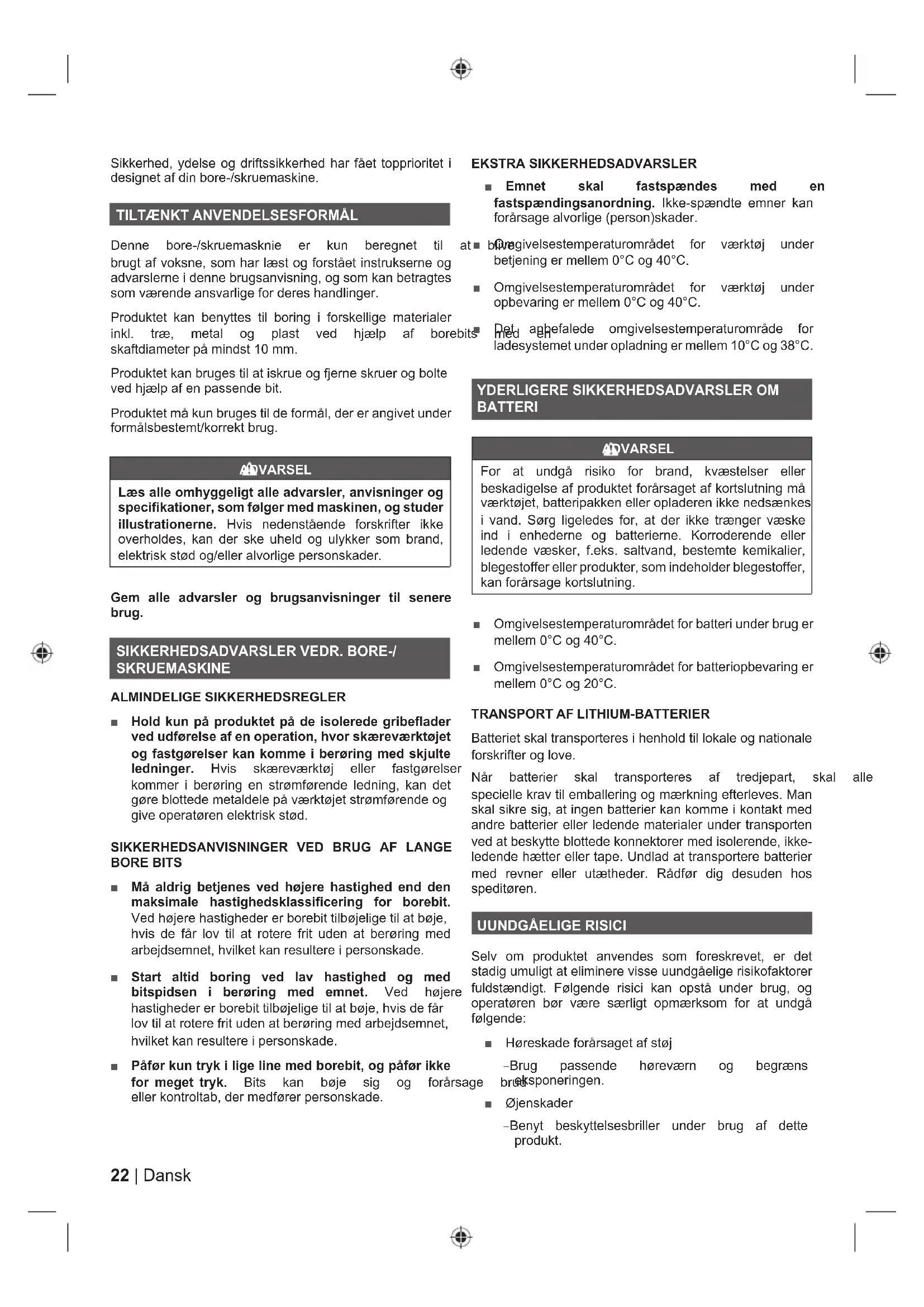

Sikkerhed, ydelse og driftssikkerhed har fået topprioritet i designet af din bore-/skruemaskine.

TILTÄENKT ANVENDELSESFORMÅL

Denne bore-/skruemasknie er kun beregnet til brugt af voksne, som har læst og forstået instrukserne og advarslerne i denne brugsanvisning, og som kan betragtes som værende ansvarlige for deres handlinger.

Produktet kan benyttes til boring i forskellige materialer inkl. træ, metal og plast ved hjælp af borebits skaftdiameter på mindst 10 mm.

Produktet kan bruges til at iskrue og fjerne skruer og bolte ved hjælp af en passende bit.

Produktet må kun bruges til de formål, der er angivet under formålsbestemt/korrekt brug.

ADVARSEL

Læs alle omhyggeligt alle advarsler, anvisninger og specifikationer, som følger med maskinen, og studer illustrationerne. Hvis nedenstående forskrifter ikke overholdes, kan der ske uheld og ulykker som brand, elektrisk stød og/eller alvorlige personskader.

- Hold kun på produktet på de isolerede gribeflader ved udførelse af en operation, hvor skæreværktøjet og fastgørelser kan komme i berøring med skjulte ledninger. Hvis skæreværktøj eller fastgørelser kommer i berøring en strømførende ledning, kan det gøre blottede metaldele på værktøjet strømførende og give operatøren elektrisk stød.

SIKKERHEDSANVISNINGER VED BRUG AF LANGE BORE BITS

Må aldrig betjenes ved højere hastighed end den maksimale hastighedsklassificering for borebit. Ved højere hastigheder er borebit tilbøjelige til at bøje, hvis de får lov til at rotere frit uden at berøring med arbejdsemnet, hvilket kan resultere i personskade.
■ Start altid boring ved lav hastighed og med bitspidsen i berøring med emnet. Ved højere hastigheder er borebit tilbøjelige til at bøje, hvis de får lov til at rotere frit uden at berøring med arbejdsemnet, hvilket kan resultere i personskade.
Påfør kun tryk i lige line med borebit, og påfør ikke for meget tryk. Bits kan bøje sig og forårsage eller kontroltab, der medfører personskade.

EKSTRA SIKKERHEDSADVARSLER

■ Emnet skal fastspændes med en fastspændingsanordning. Ikke-spændte emner kan forårsage alvorlige (person)skader.

at ■ børegivelsestemperaturområdet for værktøj under betjening er mellem 0°C og 40°C.

■ Omgivelsestemperaturområdet for værktøj under opbevaring er mellem 0°C og 40°C.

Ret anbefalede omgivelsestemperaturområde for ladesystemet under opladning er mellem 10°C og 38°C.

YDERLIGERE SIKKERHEDSADVARSLER OM BATTERI

ADVARSEL

For at undgå risiko for brand, kvæstelser eller beskadigelse af produktet forårsaget af kortslutning må værktøjet, batteripakken eller opladeren ikke nedsænkes i vand. Sørg ligeledes for, at der ikke trænger væske ind i enhederne og batterierne. Korroderende eller ledende væsker, f.eks. saltvand, bestemte kemikalier, blegestoffer eller produkter, som indeholder blegestoffer, kan forårsage kortslutning.

• Omgivelsestemperaturområdet for batteri under brug er mellem 0°C og 40°C.
• Omgivelsestemperaturområdet for batteriopbevaring er mellem 0°C og 20°C.

TRANSPORT AF LITHIUM-BATTERIER

Batteriet skal transporteres i henhold til lokale og nationale forskrifter og love.

Når batterier skal transporteres af tredjepart, skal alle specielle krav til emballering og mærkning efterleves. Man skal sikre sig, at ingen batterier kan komme i kontakt med andre batterier eller ledende materialer under transporten ved at beskytte blottede konnektorer med isolerende, ikke-ledende hætter eller tape. Undlad at transportere batterier med revner eller utætheder. Rådfør dig desuden hos speditøren.

UUNDGÅELIGE RISICI

Selv om produktet anvendes som foreskrevet, er det stadig umuligt at eliminere visse uundgåelige risikofaktorer fuldstændigt. Følgende risici kan opstå under brug, og operatøren bør være særligt opmærksom for at undgå følgende:

■ Høreskade forårsaget af støj
-Brug passende høreværn og begræns brødsponeringen.
- ∅jenskader
-Benyt beskyttelsesbriller under brug af dette produkt.

■ Personskader forårsaget af vibration
-Begræns eksponering. Følg anvisningerne i Risikoreducering.
■ Elektrisk stød forårsaget af kontakt med skjulte ledninger
-Produktet må kun holdes i de isolerede overflader.
■ Personskader forårsaget af støv
-Støv, som dannes under brug af produktet, kan skade åndedrætsorganerne Bær passende støvmaske med filtrer, der er velegnet til beskyttelse mod partikler fra det materiale, der bliver arbejdet på.

RISIKOREDUKTION

Der er rapporteret om, at vibrationer fra håndholdte værktøjer kan være medvirkende til en lidelse Raynauds syndrom hos visse personer. Symptomerne herpå kan være prikken, følelsesløshed og blegning af fingrene, der normalt viser sig ved kuldep Faktorer som arvelighed, udsættelse for kulde og fugt, kost, rygning og arbejdsvaner menes alle at med udviklingen af disse symptomer. Der findes forholdsregler, som operatøren kan træffe for at begrænse påvirkningen fra vibrationer:

• Hold kroppen varm i koldt vejr. Brug handsker, så hænder og vriste holdes varme under arbejdet. Der er rapporteret om, at koldt vejr er en væsentlig faktor Raynauds syndrom.
  ■ Motionér efter hver arbejdsperiode for at øge blodcirkulationen.
• Hold hyppige arbejdspauser. Begræns eksponeringen for vibrationer pr. dag.

Hvis du mærker nogen af symptomerne på denne tilstand, skal du straks ophøre med arbejdet og søge læge.

ADVARSEL

Længere tids brug af et værktøj kan forår forværre - personskader Når man bruger et længere perioder ad gangen, skal man huske at holde hyppige pauser.

KEND PRODUKTET

Se side 81.

1. Gearvælger
2. Ring til indstilling af drejningsmoment
3. Automatisk spændepatron
4. Drejevælgerens retning
5. Udløsekontakt for variabel hastighed
6. Händtag, isoleret gribeflade
7. LED
8. Opbevaringsrum til bits
9. Skruetrækkerbit
10. Batteriåbning

VEDLIGEHOLDELSE

ADVARSEL

Produktet må aldrig sluttes til en strømforsyning, mens man er i færd med at samle dele, foretage justeringer, rengøre, udføre vedligeholdelsesarbejde, eller når produktet ikke anvendes. Ved at afbryde forbindelsen til strømforsyningen forhindrer man utilsigtet start af produktet, hvilket kan medføre alvorlige personskader.

I forbindelse med servicearbejde må der kun bruges originale reservedele. Brug af alternative dele kan forårsage farlige situationer eller ødelægge produktet.
■ Undgå brug af opløsningsmidler til rengøring af plastdele. De fleste plasttyper bliver ødelagt, hvis de kaldetens med almindelige gængse opløsningsmidler. Brug en ren klud til at fjerne snavs og kulstøv.

Sørg for, at bremsevæske, benzin, petroleumsbaserede produkter, penetreringsolie, mv., aldrig kommer i virke kontakt med plastdele. Disse kemiske produkter indeholder stoffer, som kan beskadige, mørne eller ødelægge plastmaterialet.

■ Bær altid sikkerhedsbriller med sideskjolde under betjening af elværktøjet eller ved støv-ophvirvling. Hvis der ophvirvles støv under arbejdet, bæres til støvmaske.

For bedre sikkerhed og pålidelighed skal alt reparationsarbejde udføres på et autoriseret servicecenter.

SM∅RING

Alle lejerne i produktet er smurt for produktets levetid under normale driftsbetingelser med en tilstrækkelig mængde højkvalitetssmøremiddel. Det er derfor ikke nødvendigt med yderligere smøring.

MILJ∅BESKYTTELSE

Råmaterialerne skal genbruges og ikke bortskaffes som almindeligt affald. Af hensyn til miljøet skal redskab, tilbehør og emballage sorteres.

SYMBOLER

Sikkerhedsadvarsel

CE-overensstemmelse

V

Volt

Direkte strøm

min-1

Antal omdrejninger eller bevægelser pr. Minut

Spændepatronkapacitet

Tomgangshastighed

EurAsian overensstemmelsesmærke

Læs venligst vejledningen grundigt igennem før maskinen tages i brug.

Ukrainsk overensstemmelsesmærke

Elektriske affaldsprodukter bør ikke afskaffes sammen med husholdningsaffald. Genbrug venligst hvor faciliteterne tillader dette. Tjek med din lokale kommune eller forhandler for genbrugsråd.

SYMBOLER I BRUGSANVISNINGEN

Bemærk

Advarsel

Dele eller tilbehør, der sælges separat

Max moment

Drejningsmoment, minimum

Hastighed, mindste

Hastighed, max

Indikerer en umiddelbart farlig situation, som - hvis den ikke afværges - vil medføre dødsfald eller alvorlig personskade.

ADVARSEL

Indikerer en potentielt farlig situation, som - hvis den ikke afværges - kan medføre dødsfald eller alvorlig personskade.

VÆR OPMAERKSOM

Indikerer en potentielt farlig situation, som - hvis den ikke afværges - kan medføre mindre eller middelsvær personskade.

VÆR OPMAERKSOM

(Uden sikkerhedssymbol) indikerer en situation som kan føre til skade af personlig ejendom.

Følgende symboler og betydninger forklarer risikonivået som er assosiert med dete produktet.

FARE

Det angivne niveau for vibrationsemission på denne oplysningsside er blevet målt iht, en standardtest ifølge EN62841 og kan bruges til at sammenligne værktøjer indbyrdes. Det kan bruges til en foreløbig eksponeringsvurdering. Det opgivne niveau for vibrationsemission gælder, när værktøjet bruges til sit hovedformål. Men hvis værktøjet bruges til andre formål, med forskelligt eller med dårligt vedligeholdt ekstraudstyr, kan vibrationsemissionen variere. Dette kan medføre en betragtelig stigning i eksponeringsniveauet set over hele arbejdsperioden.

Et skøn over niveauet for vibrationseksponering bør også tage højde for de perioder, hvor værktøjet er slukket, eller hvor det er tændt uden faktisk at være i brug. Dette kan medføre en betragtelig reduktion i eksponeringsniveauet set over hele arbejdsperioden. Træf ekstra sikkerhedsforanstaltninger til beskyttelse af operatøren mod virkningerne fra vibrationen som fx: vedligeholde værktøj og ekstraudstyr, holde hønderne varme, organisere arbejdsmønstre.

SV VARNING

Udover lovbestemte rettigheder, som resulterer af købet, er dette produkt dækket af en garanti, som anført herunder.

1. Garantiperioden er 24 måneder for forbrugere og begynder på den dato, som produktet blev købt. Denne dato skal dokumenteres af en faktura eller andet bevis for køb. Produktet er udelukkende designet og dedikeret til forbrugere og privat brug. Så der ydes ingen garanti i tilfælde af is ou professionel eller kommerciel brug.
2. Der er en mulighed for at forlænge garantiperioden for en del af udvalget af elværktøj (AC/DC), hen over den ovenfor beskrevne periode vha. registrering på hjemmesiden www.ryobitools.eu. Berettigelsen af værktøjet til forlængelse af garantiperioden er tydeligt vist i butikker og/eller på a næmballage/og indeholdt i produktdokumentationen. Slutbrugeren skal registrere hans/hendes nyligt indkøbte værktøj online indenfor 30 dage efter købsdatoen. Slutbrugeren kan registrere sig for den forlængede garanti i sit land, hvis han/hun er opført på den online registreringsformular, hvor denne mulighed er gyldig. Derudover skal slutbrugere give deres samtykke til at opbevare data, som er påkrævet at indtaste online, og de er nødt til at acceptere vilkår og betingelser. Registreringsbekræftelseskvitteringen, som sendes ud på e-mail, og den originale faktura, som viser købsdatoen, vil fungere som bevis for den forlængede garanti.

3. Garantien dækker alle defekter, som et produkt måtte have i løbet af garantiperioden, og som skyldes produktionsfejl eller materialefejl på købsdatoen. Garantien er begrænset til reparation og/eller udskiftning og inkluderer ikke andre forpligtelser, inklusiv men ikke begrænset til tilfældige skader eller følgeskader. Garantien er ugyldig, hvis produktet er izado blevet misbrugt, brugt uden at overholde vejledningen, eller det er blevet es forkert tilsluttet. Denne garanti gælder ikke:

4. Beskadigelse af produktet, som er et resultat af uegnet vedligeholdelse

5. Et produkt der er blevet ændret eller modificeret
6. Et produkt hvor de originale identifikationsmærkninger (varemærke, serienummer) er blevet ødelagt, ændret eller fjernet.
7. Enhver beskadigelse forårsaget af manglende overholdelse af vejledningen
   – Ethvert ikke CE-produkt
   – Ethvert produkt som er blevet forsøgt repareret af en ukvalificeret professionel eller uden tidligere autorisation af Techtronic Industries.
8. Ethvert produkt som er tilsluttet uegnet strømforsyning (ampere, spænding, frekvens)
9. Enhver skade forårsaget af ekstern påvirkning (kemisk, fysisk, chok) eller fremmedelementer
10. Normal slid på reservedele
    – Uegnet brug, overbelastning af værktøjet
11. Brug af ikke-godkendt tilbehør eller dele
    – Elværktøjstilbehør som leveres med værktøjet eller købes septåra Sådanne undtagelser inkluderer men er ikke begrænset til skruetrækkerbits, bor, bits, slibeskiver, sandpapir og klinger, sidestyr
12. Komponenter (dele og tilbehør) som er udsat for naturligt slid og ælde, inklusiv men ikke begrænset til Service- og vedligeholdelsessæt, kulbørster, lejer, bøsninger, påsætning eller modtagelse af SDS-bor, El ledning, hjælpehåndtag, transporttaske, sandplade, støvpose, støvudstødningslange, filtskiver, nåle og fjedre slagnøgle etc.

For eftersyn skal produktet sendes til eller præsenteres for en RYOBI-autoriseret service værksted, som er oplistet for hvert land i den følgende liste over service værksted adresser. I nogle lande påtager din lokale RYOBI-forhandler sig ansvaret for at sende produktet til RYOBI-de-serviceorganisationen. Når et produkt sendes til en RYOBI-service værksted, skal det pakkes sikkert ind uden noget farligt indhold som benzin, mærkes med afsenderens adresse og med en kort beskrivelse af feijlen.

1. En reparation/erstatning under denne garanti er gratis. Den udgør ikke en forlængelse eller en ny start på garantiperioden. Udvekslede dele eller værktøjer bliver vores ejendom. I nogle lande skal leveringsafgifter eller porto betales af afsenderen. Dine lovbestemte rettigheder i forbindelse med købet forbliver uanfægtede
2. Denne garanti gælder i EU, Schweiz, Island, Norge, Liechtenstein, Tyrkiet og Rusland. Udenfor disse områder bedes du kontakte din autoriserede RYOBI-forhandler for at afgøre, om en anden garanti gælder.

AUTORISEREDE SERVICEVÄERKSTEDER

Find nærmeste autoriserede serviceværksted på http://dk.ryobitools.eu/header/service-and-support/service-agents.

SV RYOBI® ANVÄNDNINGSVILLKOR FÖR GARANTI

— ethvert ikke-CE-produkt

er i overensstemmelse med følgende EU-direktiver og harmoniserede standarder 2006/42/EC, 2014/30/EU, 2011/65/EU.

EN 62841-1:2015, EN 62841-2-1:2018, EN 55014-1:2017, EN 55014-2:2015

RoHS-dokumentationen er udarbejdet i henhold til EN 50581:2012

Todd Chipner

Hr. Direktør, CPT Quality and Asia Regulatory & Safety

Bemyndiget til at udarbejde det tekniske kartotek:

DA RYOBI er et varemærke tilhørende Ryobi Limited og bruges under licens.

© 2019 Techtronic Cordless GP. Alle rettigheder forbeholdes.
