Cardio Fit T25 - Crosstrainer TUNTURI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Elliptinen kuntopyörä
Merkki	Tunturi
Malli	Cardio Fit T25
Mitat (auki)	152 x 70 x 135 cm
Mitat (taitettuna)	94 x 70 x 135 cm
Laitteen paino	47 kg
Käyttäjän enimmäispaino	100 kg
Verkkojännite	110-240 V CA
Verkkotaajuus	50-60 Hz
Nopeusalue	1,0 – 16,0 km/h
Harjoitusohjelmat	15 valmiiksi asetettua ohjelmaa, pikalähtö, laskuri (aika/matka/kalorit), Body Fat -ohjelma
Sykemittaus	Kosketussykeanturit (kahvoissa), Bluetooth (BLE), ANT+
Näyttö	Digitaalinen konsoli, jossa näytetään nopeus, matka, aika, kalorit, syke
Kallistus	3 manuaalisesti säädettävää asentoa
Turvallisuustoiminnot	Turva-avain, katkaisija, hätäpysäytys
Käyttötarkoitus	Kotikäyttö
Huolto	Säännöllinen puhdistus kostealla liinalla, hihnan voitelu tarvittaessa (joka 300 km)
Käyttöolosuhteet	Ympäristön lämpötila 10-35 °C, kosteus max 80 %
Takuu	Paikallisen lainsäädännön mukaan; kattaa valmistusvirheet

Usein kysytyt kysymykset - Cardio Fit T25 TUNTURI

Miten aloitan harjoituksen nopeasti Cardio Fit T25 -laitteella?

Paina START-painiketta. Elliptinen kuntopyörä käynnistyy miniminopeudella 0,8 km/h 3 sekunnin lähtölaskennan jälkeen. Voit säätää nopeutta milloin tahansa SPEED +/--painikkeilla.

Mikä on turvallisuusmenettely ennen laitteen käyttöä?

Varmista, että turva-avain on oikein asetettu konsoliin ja klipsi on kiinnitetty vaatteisiisi. Tarkista, että verkkojännite vastaa tyyppikilvessä ilmoitettua. Älä koskaan käytä, jos johto tai pistoke on vaurioitunut.

Miten mittaan sykkeeni?

Aseta kätesi kahvoissa oleville antureille. Tarkan mittauksen saamiseksi ihon tulee olla hieman kostea ja kosketusta on ylläpidettävä. Näyttö näyttää sykkeen lyönteinä minuutissa. Hälytys soi, jos ylität asetetun rajan.

Mitä teen, jos näytöllä on virhekoodi?

Jos näytöllä näkyy virhekoodi (esim. E1, E2), käynnistä laite uudelleen. Jos koodi pysyy, ota yhteyttä jälleenmyyjään. Koodi OIL ei ole virhe vaan muistutus voitelusta. Koodi ---- tarkoittaa, että turva-avain ei ole paikallaan.

Miten Tunturi Cardio Fit T25 taitetaan ja säilytetään?

Irrota ensin virtajohto. Taivuta runko ohjeiden mukaan (kuvat F1-F2). Varmista, että lukitus napsahtaa. Kuljeta kahden henkilön avulla nostamalla ohjaustangoista. Säilytä pystyasennossa kuivassa paikassa.

Mikä on suurin sallittu paino?

Käyttäjän enimmäispaino on 100 kg (220 lbs). Älä ylitä tätä rajaa laitteen vaurioitumisen välttämiseksi.

Miten huollan Cardio Fit T25 -laitetta?

Jokaisen käytön jälkeen pyyhi laite pehmeällä, imevällä liinalla. Imuroi laitteen alta kuukausittain. Tarkista ruuvien kireys säännöllisesti. Voitelu: noudata ohjekirjan menettelyohjeita (joka 300 km tai kun OIL-viesti tulee näkyviin).

Voinko käyttää laitetta sydämentahdistimen kanssa?

Sykejärjestelmän käyttöä ei suositella, jos sinulla on sydämentahdistin. Ota yhteyttä lääkäriin ennen käyttöä.

Miten kallistus säädetään?

Kallistus säädetään manuaalisesti 3 asentoon. Taivuta laite, poista turvatappi, säädä tuki haluttuun asentoon ja aseta tappi takaisin. Molempien tukien tulee olla samalla korkeudella vakauden varmistamiseksi.

Mitä teen, jos hihna luistaa tai ajautuu?

Jos hihna luistaa, kiristä takarullan pultteja neljänneskierros. Jos se ajautuu, keskitä se säätämällä pultteja niin, että kiskojen välinen ero on yhtä suuri. Katso ohjevideot YouTubesta, jotka on mainittu käyttöohjeessa.

KÄYTTÖOHJE Cardio Fit T25 TUNTURI

Täm suomennettu kaytöohje on kännetty Englannin kielesta.
Pidatäm oikeudet mahdollisin kännösvirheisiin. Kännös tehty virallisen, englanninkielisen version pohjalta.

Sisälto

Tervetuloa. 77

Turvallisuusvaroitukset 77

Sahkoturvallisuus 78

Kokoamisohjeet. 78

Kuvan A kuvaus 78

Kuvan B kuvaus 78

Kuvan C kuvaus 78

Kuvan D kuvaus. 78

Lisatietaa laitteen omistajalle 78

Harjoitukset 78

Ohjeita harjoittelua varten 79

Syke 79

Käytto. 79

Ohjauspaneeli (kuva. E-1) 80

Painikkeet 80

Nayton kohtien selitykset 80

Ohjelmat. 81

Quick start (Pika-aloitus) 81

Lopeta harjoituksesi 81

Lepotoiminto 81

Valmisohjelmat (P1-P15) 81

Laskurtila. 81

Fat (Kehon rasvan mittaus) 82

Puhdistus ja huoIoo 82

Peruspuhdistus 82

Matto ja juoksualista 82

Voitelu (kuva F-4) 83

Maton saadot 83

Käyttohäiriot 84

Virhekooodit. 84

Oil. 84

"--." 84

Kuljetus ja sailytys. 84

Takuu .84

Tekniset tiedot. 85

Valmistajan vakuutus. 85

Vastuuvapauslaseke. 85

Tervetuloa

Tervetuloa Tunturi Fitness-maailmaan!

Kiitämme sinua tāmān Tunturi-laitteen ostosta. Tunturi tarjoaa laajan valikoiman ammatimaisia kuntoilulaitteita, mukaan lukien crosstrainerit, juoksumatot, kuntopyörät, soutulaitteet, voimapenkit ja moniasemat.

Tunturi-laite SOPII koko perheelle kuntotasosta riippumatta. Katso lisatiedot verkkosivuiltamme www.tunturi.com

Tärkeita turvallisusohjeita

Tämä opas on olennainen osa kuntolaitettasi. Perehdy ohjeisin huolellisesti ennen kuin alat käyttaa kuntolaitettasi. Noudata aina seuraavia varotoimia:

Turvallisuusvaroitukset

VAROITUS

VAROITUS

• Lue turvallususvaroitukset ja -ohjeet. Turvallususvaroitusten ja - ohjeiden jattaminen noudattamatta voi aiheuttaa henkilon loukkaantumisen tai laitevaurion. Sailya turvallususvaroitukset ja -ohjeet myehempaa kayttoa varten.
• Sykkevalvontajärestelmät saattavat olla epatarkkoja. Liallinen harjoittelu saattaa aiheuttta vakavia vammoja tai kuoleman. Jos tunnet olosi heikoksi, lopeta harjoittelu heti.
• Laite on sopiva vain kotikaytto. Laite ei ole sopiva kaupalliseen kaytto.
• Enimmäskäytto on rajoitettu 2 tuntiin paivassä
• Tämän laitteen käytölasten taki fysisesti, aistillisesti, henkisesti, tai liikunnallisesti rajoittuneiden, tai kokemukseltaan ja tiedoiltaan puutteellisten henkilöiden toimesta voi aiheuttaa vaaratilanteita.
  Heidän turvallisuudestaan vastuussa olevien henkilöiden on annettava selkeät ja tarkat ohjeet laitteen käytösta ja valvottava laitteen käyttoä.
• Ennen harjoituksen aloittamista ota yhteys laakariin terveystarkastusta varten.
• Jos sinulla on pahoinvointia, huimausta, tai muita epatavallisia oireita, lopeta valittomasti harjoitus ja ota yhteys laakarin.
• Välta lihaskipuja ja venahdyksiä aloittamalla jokainen harjoitus lammittelyjaksolla ja paatajkainen harjoitus jähdyttelyjaksolla. Muista venytellā harjoittelun lopuksi.
• Laite on sopiva vain sisakayttoon. Laite ei ole sopivaulkokayttoon.
• Käytä laitetta riittävälla tuuletuksella varustetuissa tiloissa. Älä käytä laitetta vetoisissa tiloissa valttäaksisi kylmettymisen.
• Kayta laitetta vain ymparistolampotilassa 10^ - 35^ . Sailyta laitetta vain ymparistolampotilassa 5^ - 45^ .
• Älä käytä tai saïtytä laitetta kontesteissa tiloissa. Ilmankosteus ei saa koskaan olla yli 80 %.
• Käytä laitetta vain sen aiottuun tarkoitukseen. Älä käytä laitetta muihin, kuin tassä käyttooppaassa esitettyihin tarkoituksiin.
• Älä käytä laitetta, jos sen jokin osa on vauroitunut tai vialinen. Jos osa on vauroitunut tai vialinen, ota yhteys jalleenmyyjän.
• Pidä katesi, jalkasi ja kehon muut osat pois likkuvista osista.
• Pidaihiuksesi pois liikuvista osista.
• Käytä asianmukaista vaatetusta ja kenkiä.
• Pidä vaatteet, korut ja muut esineet pois liikkuvista osista.
• Varmista, etta vain yksi henkilö kerrallaan käytää laitetta. Yli 100 kg (220 lbs) ainava henkilö ei saa käytää laitetta.
• Älä avaa laitetta ilman yhteydenottoja jälleenmyjääsi.

Sahkoturvallisuus

• Varmista aina ennen käytöä, etta sahkölähteen jannite on sama kuin laitekilvessä ilmoitettu laitteen nimellisjannite.
• Älä käytä jatkojohtoa.
• Pidä virtajho tpoois kuumasta, oljysta ja teravistakulmista.
• Ää tee muutoksia virtajohtoon tai pistokkeeseen.
• Älä käytä laitetta, jos virtajohto tai virtajohdon pistoke on vauroitunut tai vialinen. Jos virtajohto tai virtajohdon pistoke on vauroitunut tai vialinen, ota yhteys jalleenmyjäasi.
  -Suorista aina virtajoho taysin.
• Alä vie virtajohtoa laitteen alitse. Alä laita virtajohtoa maton alle. Alä laita virtajohdon paälle mitään esineita.
• Varmista, ettei virtajohto roiku poydan kulman yli. Varmista, ettei virtajohtoon voi vahingossa tartua kiinni tai kompastua.
• Äla jäta laitetta ilman valvontaa virtajohdon ollessa liitetynä pistorasiaan.
• Alā vedā pistoketta irti pistorasiasta virtajohdosta vetamalla.
• Irrota pistoke pistorasiasta, kun laite ei ole käytössä, ennen asennusta tai purkamista ja ennen puhdistusta sekä huoaltoa.

VAROITUS

• Jos virtalāhteen jännitevaihelu on 10% tai enemmän, se voi vaikuttaa kielteisesti juoksumaton toimintaan. Sellaiset olosuhteet eivat kuulu takuun piirin. Jos epäilet, etta jannite on alhainen, ota yhteytä energiaayhtioösi tai valtuutettuun sähkömieheen asian tarkistamiseksi.

VAROITUS

Sijoita verkojohto riittavan etaalle juoksumaton liikkuvista osista, kaltevuusmekanismi ja siirtopyorat mukaan lukien.

VAROITUS

• Älia koskaan käytä vetta tai mitään muuta nestettä suoraan laitteen päälä tai lahellä. Jos laitteen puhdistamiseen tarvitaan nestettä, käytä kosteaa liinaa.
• Nesteen käytäminen suoraan laitteessa on haitallista laitteen osille, ja tasta syntyvä oikosulku voi aiheuttaa sähköiskun. Seurauksena voi olla vakava vamma tai jopa kuolema.

Maudoitusohjeet

Tämä laite on liitettäva maadoitettuun pistorasian. Jos juoksumaton sähköjärestelmäan sattuisi tulemaan häririöita tai vikaa, maadoitus vahentä sahköiskun vaaraa tarjoamalla sähköviralle vahiten vastusa sisälätvän polun. Juoksumaton verkojohdossa on maadoitettu pistoke. Pistoke on liitettvä asianmukaiseen seinäpistorasiaan, joka on asennetty ja maadoitettu kaikkien paikallisten normien ja märäysten mukaisesti.

VAROITUS

• Maattojohdon vaara liitantä voi aiheuttaa sahköiskun vaaran. Jos et ole varma siita, onko laite maadoitetu ohjeiden mukaisesti, tarkista asia patevalta sähkömieheltä tai huoltoasentajalta. Jos kuntolaitteen mukana toimitetu pistoke ei sovi pistorasiaan,älä yritä tehdä pistokkeesen muutoksia. Ota yhteytä valtuutettuun sähkömieheen ohjeiden mukisen pistorasian asentamiseksi.

Kokoamisohjeet

Kuvan A kuvaus

Kuvassa on esitetty, miltä harjoituslaite näyttaa, kun asennus on saatu valmiiki.

Voit käytta tata vitteen asennuksen aikana, mutta tee asennusvaiheet aina oikeassa järestyksesskuvien mukaisesti.

Kuvan B kuvaus

Kuvassa on esitetty, mitä componentteja ja osia sinun tulisi löytä poistaessasi tuotteen pakkauksesta.

HUOMAUTUS!!

Pienet osat voivat olla piilossa / pakattuina Styrofoam-tuotesuojan koloihin.

Kuvan C kuvaus

Kuvassa on esitetty tuotteesi mukana tuleva valinepaketti.
Välinepaketti sisältaa pultit, aluslaatat, ruuvit, mutterit jne. sekā
tarvittavat tyokalut harjoittelulaitteen asianmukaiseen asennukseen.

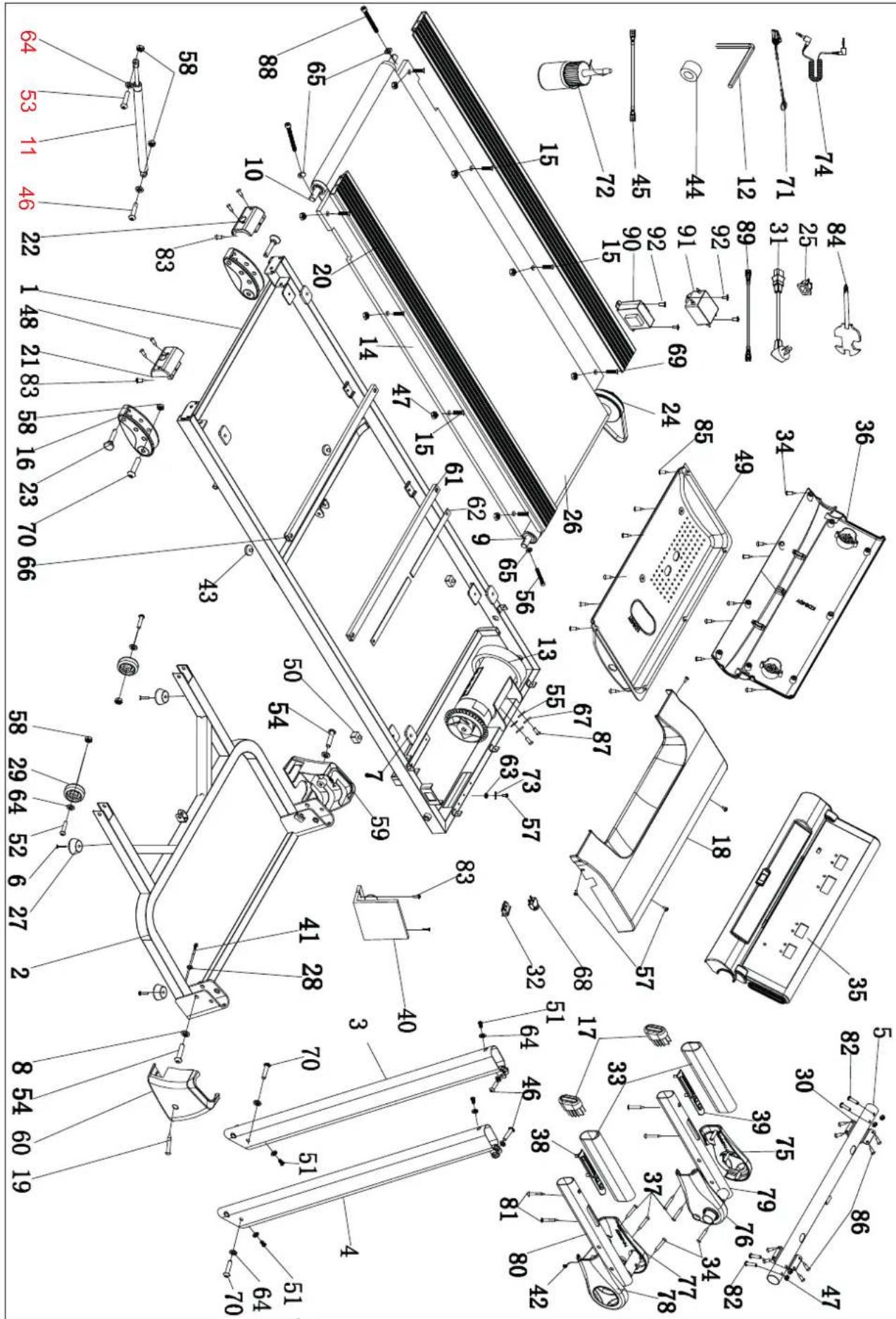

Kuvan D kuvaus

Kuvassa on esitetty oikea järjestys, jota noudattamalla harjoittelulaitteen asennus onnistuu parhaiten.

HUOMAUTUS!!

• Asennusvaieissa esitetyt osanumerot alkavat varaosapiirustuksen numerolla; varaosapiirustuksen loytäa vergkosta käytöohjeen taydesta versiosta.

VAROITUS

Kokoonpane laite esitetyssa jarestyksessa.
Vahintaan kahden henkilon on kannettava ja sirettavai laitetta.

HUOMAUTUS

Sijoita laite kovalle, tasaiselle alustalle.
- Asettakaa laite suojalustalle lattiapinnan vauroiden estämiseksi.
- Varaa vahintaa 100 cm tilaa laitteen ymparille.
- Katso piirroksesta laitteen oikea asennus.

ILMOITUS

• Kun olet suorittanut asennuksen loppuin, pane tamän tuotteen mukana toimitetut tyokalut talteen tulevia huoltoitä varten.

Lisātietao laitteen omistajalle

Pakkauksen havittaminen

Lainsäddantö ohjeistaa meita vahentämän kaatopaikoille toimitetun jätteen märäa. Sen vuoksi pyydämme sinua toimittamaan kaikki pakkausjätteet sitä varten tarkoitettuun kierratyspisteeseen.

Laitteen havittäminenkäyttoianpaattyessä

Me Tunturilla toivonne, etta iloitset kuntolaitteestasi vuosia.
Jokainen kuntolaite tulee kuitenkin aikanaan oman kayttokansä
loppuun. Kotitalouksien sahko- ja elektronikkalaiteromua kasittelevien
eurooppalaisten märäysten (WEEE) mukaan sinun kuuluu toimittaa
kuntolaitteesi sita varten tarkoitettuun keräyspaikkaan.

Harjoitukset

Harjoituksen on oltava sopivan kevyt, mutta pitkäkestoinen. Aerobic harjoitus perustuu kehon maksimi hapenottokyvn parantamiseen, mikä puolestaan parantaakestavyttä ja kuntotasa. Harjoituksen aikana sinun tulisi hikoilla, mutta sinun ei tulisi hengästyä. Harjoitte vähintään kolme kertaa viikossa 30 minuuttia peruskuntotason saavuttamiseksi ja yllapitämiseksi. Paranna kuntotosasi lisämälla harjoituskertojen märää. On hyödylista yhdistä sānnöllinen harjoitus terveellisen dieettiin. Dieettiin sitoutuneen henkilön tulisi harjoitella paivittäin,ensi alkuun korkeintaan 30 minuuttia ja vähitellen lisäten paivittäinen harjoitusaika yhteen tuntiin. Aloita harjoituksesi hitaalla nopeudella ja pienellä vastuksella estaaksi liallisen

rasituksen sydan-verisuonijarjestelmaan. Noeputta ja vastusta voidaan vahitellen lisata kuntotason parantuessa. Harjoituksesi tehokkuus voidaan mitata seuraamalla sydamesi lyontinopeutta ja pulssisi noeputta. Lisaa noeputta ja vastusta vahitellen oman kuntosi mukaan. Pida paa pystyssa ja kaula suorana valttakkesi stressia kaulassa, hartioissa ja selassia. Pida sellkasi suorana. Varmista, etta jalkasi ovat keskellpolkimia ja etta lantio, polvet, nilkat ja varpaat ovat suoraan eteenpain. Pida painosi alaruumi ylapuolella, huolimatta siita, nojaatko eteepan vai seisotko suorana. Lopeta harjoitusjakssisi vahentamallnoeputta ja vastusta vahitellen. Muista venytellaharjoittelun lopuksi.

Ohjeita harjoittelua varten

Kuntolaitteen kyytto tarjoaa monia etuja: se parantaa fyysistä kunteoa, kiinteytttaa lihaksia ja hallittuun ruokavalion yhdistettynä se auttaa myos pudottamaan painoa.

Lammittelyvaie

Tämän vaiheen tarkoituksena on saada veri virtaamaan nopeammin ympäri kehoa ja panna lihakset tekemään työä. Lammittely vähentä myös kramppien ja lihasvammojen riskä. Suosittelema, etta teet muutaman venyttylharjoituksen alla olevan kuvan mukaisesti. Jokaisen venytyksen tulisikestää noin 30 sekuntia. Älä tee venytyksiä väkisin tai nykäisten -jos tunnet kipua, LOPETA.

Harjoitteluvaie

Täm on se vaie, jossa ponnistelet. Sännöllisen harjoittelun tuloksena jalkojesi lihakset tulev joustavammiksi. Tassa vaiheessa on hyvin tarkeayllapitaa tasaista nopeutta koko ajan. Rasituksen tulisi olla riittävan suuri, jotta sykkees iousee tavoitealueelle alla olevan kaavion mukaisesti

Täm'an vaiheen tulisi kestää vahintaan 12 minuuttia, mutta useimmilla aloittelijoilla se on noin 15-20 minuuttia.

Jäahdyttelyvaie

Täm vaiehen tarkoituksena on antaa verenkiertojärestelmäsi ja lihaksiesi palautua. Jähdytelyssä toistetaan lammittelyvaiehen harjoitukset vähentamalla ensin nopeutta ja jatkamalla tälla nopeudella noin 5 minuuttia. Toista sitten venyttelyharjoitukset pitäen mielessä, etta venytyksiä ei saa tehdä vakisin tai nykäisten. Kun kuntosi nousee, voit tarvita pidempiä ja raskaampia harjoituksa. On suosittelataa treenata vähintän kolme kertaa viikossa, ja harjoittelut olisi hyvä jakaa tasaisesti viikon varrelle.

Lihasten kiinteytys

Jos tavoitteenasi on lihsten kiinteytys, sinun pitäa asettaa vastus suureksi. Silloin jalkojesi lihakset rasittuvat enemman, etkä ehka pysty treenaamaan niin pitkän kuin haluaisit. Jos tavoitteenasi on myos kunnon kohtaminen, sinun pitäa muuttaa harjoitteluohjelmaasi. Harjoitte lammittely- ja jäähdytelyvaieissa normalaisti, mutta lisää vastusta harjoitteluvaieessa, jotta jalkasi joutuvat tekemaan enemmän työta. Vähenna tarvittaessa nopeutta, jotta sykkeesi pysyy tavoitealueella.

Painon pudotus

Ratkaisevaa on se, miten rasittavaa harjoittelu on. Mitä enemmän ja mitä pidempään harjoittelet, sitä enemmän poltat kaloreita. Vaikutus on sama kuin jos harjoittelisit kunnon kohentamiseksi, vaikka tavoite on nyt toinen.

Syke

Pulssinopeudemittaus (kasipulssianturit)

Pulsinopeus mitataan käsitukien antureilla käytäjän koskettaessa kumpaakin anturia samanaikaisesti.

Pulssi saadaan mitattua mahdollisimman tarkasti, kun iho on hieman kosteja ja se koskettaa koko ajan käsipulssiantureita. Jos iho on liian kuiva tai lian kosteia, pulssinopeuden mittaus voi olla epatarkempi.

ILMOITUS

• Älä käytä käsipulssientureita yhdessä sykevyon kanssa.
• Jos assetat rajan sydämen lyontinopeudelle, rajan ylittyessäkuuluu äinihälytys.

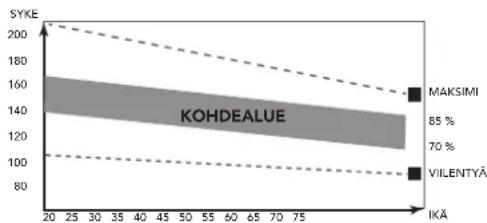

Suurin sallittu sydämen lyontinopeus (harjoituksen aikana)

Suurin sallittu sydämen lyontinopeus on suurin lyontinopeus, jonka henkilo voi turvallisesti saavuttaa harjoituksen rasituksella. Seuraavaa kaavaa kaytetaan laskemaan keskimäräinen suurin sallittu sydämen lyontinopeus: 220 - IKA. Suurin sallittu sydämen lyontinopeus vaihtelee henkilostä toiseen.

VAROITUS

• Varmista, ettet ylita sydamesi suurinta salittua lyontinopeutta harjoituksen aikana. Jos kuulut riskiryhmaan, ota yhteys laakariin.

Aloittelija

50-60% suurimmasta sallitusta sydämen lyöntinopeudesta

Sopiva aloittelijoille, painonvartijoille, toipilaille, ja henkiloille, jotka eivat ole harjoitelleet pitkäan aikaan. Harjoittele vahintaan kolme kertaa vikossa, 30 minuuttia kerrallaan.

Edistynyt

60-70% suurimmasta allitusta sydämen lyöntinopeudesta

Sopiva henkilöille, jotka haluavat parantaa ja yllapitta kuntoan.

Harjoittele vahintaan kolme kertaa vikossa, 30 minuuttia kerrallaan..

Ekspertti

70-80% suurimmasta sallitusta sydämen lyontinopeudesta

Sopiva kunnoltaan erittäin hyville henkiloille, jotka ovat tottuneet pitkäkestoisin harjoituksiin.

Käytto

Päkytkin (kuva E-A)

Tämä laite on varustetu pääkykimellä laitteen sammuttamiseksi kokonaan.

Laitteen käynistäminen:

-Tyonnva virtajohdon pistoke laitteeseen.
Laita virtajohdon pistoke pistorasiaan.
- Laita pääkytkin ON-asentoon.

Laitteen pysäytäminen:

• Laita päkytkin OFF-asentoon.
• Poista virtajohdon pistoke pistorasiasta.
• Poista virtajohdon pistoke laitteesta.

Turvallisuusavain (kuva F-3)

Laite on varustetu turvallisuusavaimella, joka on laitettava asianmukaisesti ohjauspaneelin laitteen kaynnistamiseksi. Jos poistat turvallisuusavaimen ohjauspaneelista, laite pysahty valittomasti.

-Tyonnaturvallisusavainohjauspaneelissaolevaan hahloon.
- Varmista, etta turvallisuusavaimen pidike on kiinnitetty hyvin vaatteisisi. Varmista, etta pidike ei irtoa vaatteistasi ennen kuin turvallisuusavain irtoa ohjauspaneelista.

ILMOITUS

• Konsoli näytta - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Katkaisin (kuva. E-B)

Laite on varustetu katkaisimella, joka avaa virtapiirin
sähköuromituksen ollessa yli suurimman sallitun kuorman. Tämäntapahtuessa katkaisijaa on painettava.

VAROITUS

• Poista virtajohdon pistoke laitteesta ennen katkaisimen painamista.

Jos laite sammutta itsensä, käynnistä laite uudestaan seuraavasti:

• Poista virtajohdon pistoke laitteesta.
  Paina katkaisinta laitteen kaynnistamiseksi uudelleen.
  -Tyonnavrirtajohdon pistoke laitteeseen.

ILMOITUS

• Joitakin kotona käytettäviä katkaisimia ei ole luokiteltu korkeaan käynnystysssävsvirtaan, jota voi esiintyä, kun juoksumatto kytketään pälä ja jopa normaalin käytön aikana. Jos juoksumattosi aktivoi katkaisimen (vaikka luokitus on oikea ja juoksumatto on virtapiirin ainoa laite), mutta juoksumaton omakatkaisin ei aktivoidu, sinun pitäa vaihtaa katkaisin korkealle käynnystysssävsvirralle tarkoitettuu ntyppiin. Tämä vika ei kuulu takuun piirin. Kyseessä on asia, johon emme valmistajana voi vaikuttaa.

Laitteenavaaminen ja kokoontaittaminen (kuva F1-F2)

Laite voidaan avata kayttöa varten (kuva F1) ja taitta kokoon kuljetusta ja sailytysta

varten (kuva F2).

Katso piirroksista oikea tapa laitteen avaamiseen ja taittamiseen kokoon.

VAROITUS

• Irrota harjoituslaitteen virtajohto ennen laitteen taittamista, jotta johto ei joudu puristuksiin laitetta taitetaessa.

Juoksualustan kulman saatto (manuaalinen)

• Nosta juoksualista ylos. Tue alustaa toisella kadellasi ja saadda kulmaa toisella laitteen takaosassa.
  Vedaaadintassun sokka ulos.
  Vapautaaadintassu, kun olet valinnut haluamasi kulman.
• Varmista sakalla, etta sāddintassu on lukkiutunut.
• Laske juoksualista alas.

HUOM

• Varmista, etta molemmat saadintassut ovat samassa asennossa, etta juoksumatosta tulee stabili

Ohjauspaneeli (kuva. E-1)

HUOMAUTUS

• Pidä ohjauspaneeli pois suorasta auringonvalosta.
• Kuivaa ohjauspaneelin pinta, jos sihen on tippunut hikea.
• Alä noja ohjauspaneeliin.
• Kosketa näytöa vain sormenpaälläsi. Älä kosketa näyttoä kynsilläsi tai terävillä esineillä.

Painikkeet

Stop painike:

• Lopeta harjoitus ja aseta harjoituslaite käynnistystilaan.

Speed + (Nopeus +)

• Lisää nopeutta (0.8 ~ 12 KM/H).
  Yksi painallus lisaa nopeutta 0,1 km/h.
• Painamalla ja pitāmāllā pohjassa kahden sekunnin ajan voi kasvattaa nopeutta nopeammin.
• Selaa ohjelmia ja muuta arvoja ohjelmointilissa.

• Pienentaa nopeutta (0.8 12KM / H)
• Yksi painallus pienentaa nopeutta 0,1 km/h.
• Painamalla ja pitāmällä pohjassa kahden sekunnin ajan voi piententa nopeutta nopeammin.
• Selaa ohjelmia ja muuta arvoja ohjelmointitilassa.

• Kun laite on valmiustilassa: Tàta painiketta painamalla voit valita tilan: manuaalisen tilan, aikalaskuritilan, matkalaskuritilan, kalorilaskuritilan.
• Kun kone on FAT (rasva) -tilassa, valintajarjestys on Sex (sukupuoli), Age (ikä), Height (pituus), Weight (paino).

Mode

• Valitse ohjelman tila. (P1~P15, FAT)

Start

-Aloita valittu harjoitus.

Konsolissa nikyy kolmen sekunnin laskenta ennen aloitusta.

Speed pikapainikkeet

Nopeudensädon pikapainikkeiden arvot ovat: 2, 4, 6, 8, 10, 12 km/h.

Pikapainikkeen avulla matto muttta kihydttaa tai hidastaa painikkeen osoittamaan nopeuteen.

Pikasätönappäimet

• +: Sama kuin Speed +.
  ---: Sama kuin Speed--
• Start: Sama kuin Start
• Stop: Sama kuin Stop

Nayton kohtien selitykset

Speed

• Näytää juoksumaton tämähetkisen nopeuden harjoittelutilassa.
• Näyttaa tavoitenopeuden ohjelmointilassa.
• Näytää ohjelmavalinnan ohjelmointitilassa.
  -Konsolissa nakyyy kolmen sekunnin laskenta ennen aloitusta.

Distance

• Näytää juostun matkan harjoittelutilassa.
  Näyttaa tavoitematan ohjelmointitilassa.

Time

• Näytta tähänastisen juksuajan harjoittelutilassa.
• Näytäa tavoiteajan ohjelmointitilassa.

Pulse

• Näytää sykkeen harjoitustilassa.
• Arvo naytetaan sykkeen minuuttia kohti.

Sykkeen LED-merkkivalo syttyy vilkuntatilassa, mika osoittaa, etta syke saadaan.

HUOMAUTUS

• Kun sykettä ei mitata, näytöss nakyvat vain kaliorarvit.
• Sykteen LED-merkkivalo palaa kiinteästi, mika osoittaa, etta sykettä ei saada.

Calories

• Näytäk kulutetukalor harjoittelutilass.

HUOM

• Nämä tiedot ovat karkeita ohjeita erilaisten harjoittelujen vertailua varten, eikä niitä voida käyttaa läketieteellisen hoidon pohjana.

Ohjelmat

Quick start (Pika-aloitus)

• Paina START (aloita) -painiketta aloittaaksesi harjoittelun ilman ennalta märitettyä asetuksia.
• Juoksumatto käynistyy miniminopeudella 0,8 km/h kolmen sekunnin laskennan jälkeen.
  -Voit milloi in tahansa sataa nopeutta halutessasi muuttaa harjoituksesi tehoa, ja voit lopettaa harjoituksen milloin tahansa painamalla STOP (lopeta)-painiketta.

Lopeta harjoituksesi

• Paina "STOP" Iopetaa harjoitus.

Lepotoiminto

Kun laite on ollut pysahdyksissä yhteensä 10 minututin ajan ilman mitään toimintaa, laite sammu lepotilaan ja kaikki naytöt menevät pimeiksi.

Paina mita takansa painiketta kytkeaksesi laitteen taas toimintatilaan, kun se on lepotilassa.

Valmisohjelmat (P1-P15)

Laitteessa on 15 valmisohjelmaa, joilla on erilaiset profilit. (Kuva G) Harjoituslaitteen ollesa valmiustilassa tai kaynnistystilassa: (Paina miloin tahansa Stop (lopeta), jos haluat siirtyä tähän tilaan)

-Avaa ohjelmointitila painamalla MODE (tila)-painiketta, jolloin nakyviin tulee P1. Paina MODE (tila)-painiketta useita kertoja valitaksesi haluamasi ohjelman (P1-P15), joka naytettaan Speed (nopeus)-ikkunassa.
-Kun haluamasi ohjelma naky, aseta haluamasi harjoitusaika painamalla SPEED + / - (nopeus)-painikkeita.

Oletusharjoitusaika on 30:00 minuuttia.

Asetusalue 5:00-99:00 min.

HUOMAUTUS

• Asetetu harjoitusaika määrittä ohjelmaosion keston, sillä kukin harjoitusosio on 1/20 kokonaisharjoitusajastasi.
• Voit saataa ohjelman aikana senhetkista nopeutta SPEED +/- (nopeus) -painikkeilla tarpeidesi mukaan. Tämä saatö koskee vain valitun harjoitusprofilin kaytössä olevaa osiota. Seuraavan harjoitusosion alkaessa harjoituslaite noudattaa jalleen alkuperäista ohjelmaa.

-Aloita harjoitus painamalla START (aloita)-painiketta.
- Valmisohjelma käynistyy kolmen sekunnin laskennan jälkeen ensimmäista osiosta ja aloitusnopeudella.
- Kolme sekuntia ennen profilin seuraavaan osioon siirtymista nopeusnayttö nayttä lyhyesti seuraavan tavoitenopeuden nopeusikkunassa ja ilmoittaa asiasta kolmella aänimerkillä, ja sitten nopeutta saadetäan.
- Ohjelman lopussa laite ilmoittaa loppumisesta useilla aänimerkeillä ja palauttaa kaikki tietoikkunat arvoon 0.

Laskuritila

Laitteessa on kolme laskuriohjelmaa: aikalaskuri, matkalaskuri ja kalorilaskuri.

Laitteen on oltava pysäytystilassa, jotta ohjelma voidaan asettaa/ ohjelmoida.

Paina STOP (Iopeta)-painiketta miloin takansa harjoituslaitteen ollessa valmiustilassa tai kaynnistystilassa, niin paasetahan tilaan.

Aikalaskuritila

• Avaa aikalaskuritila painamalla Set (aseta) -painiketta kerran. Time (aika) -ikkunassa nikyy 30:00. Lukemaa voi saataa sen vilkkuessa.
• Säädä haluamasi aikatavoite painamalla Speed -/+ (nopeus) -painikkeita.

Speed - / + (nopeus)-painikkeen pitaminen painettuna lisaa ohjelmoinoputta.

Asetusalue 5:00/99:00 ± 1:00
- Käynnistä ohjelma painamalla START (aloita) -painiketta.

Matkalaskuritila

• Avaa matkalaskuritila painamalla Set (aseta) -painiketta kaksi kertaa. Distance (matka) -ikkunassa nakyy 1:00. Lukemaa voi saataa sen vilkkuessa.
• Säädä haluamasi matkatavoite painamalla Speed -/+ (nopeus) -painikkeita.

Speed - / + (nopeus)-painikkeen pitaminen painettuna lisaa ohjelmoinoputta.

Asetusalue 0.5 / 99.9 ± 0.1

• Käynistä ohjelma painamalla START (aloita) -painiketta.

Kalorilaskuritila

• Avaa kalorilaskuritila painamalla Set (aseta) -painiketta kolme kertaa.
  Calorie (kalori) -ikkunassa nakyy 50. Lukemaa voi saataa sen vilkkuessa.
• Säädä haluamasi kaloritavoite painamalla Speed -/+ (nopeus) -painikkeita.
  Speed - / + (nopeus)-painikkeen pitaminen painettuna lisaa ohjelmoinoputta.

Asetusalue 10/990±10

• Käynnistä ohjelma painamalla START (aloita) -painiketta.
• Juoksumatto pysahtyy tasaisesti, kun tavoite on saavutettu.
  Tavoitteita voi asettaa vain yhden.

Fat (Kehon rasvan mittaus)

Kehonrasvaohjelma on ohjelma, jolla pyritaaan märittamän fysinen kuntosi kehosi parametrien ja sykkeesi perusteella.

Laitteen on oltava pysäytystilassa, jotta ohjelma voidaan asettaa/ ohjelmoida.

Paina STOP (Iopeta)-painiketta milloin tahansa harjoituslaitteen ollessa valmiustilassa tai kaynnistystilassa, niin paasetahan tilaan.

• Avaa ohjelmointitila painamalla MODE (tila) -painiketta, jolloin nakyviin tulee P1. Painele MODE (tila) -painiketta, kunnes nopeusikkunassa nakyyy FAT (rasva).

• Näytölä nakyyy "1" (Sukupuoli).
  Näytölä nakyyy "1"

Valitse painamalla "SPEED +/-" -painikkeita:

1: Mies/ 2: Nainen - Vahvista painamalla "MODE"-painiketta.

-Näytöllä nakyy "2" (Ika).

Näytöllä naky 251

Valitse painamalla "SPEED +/-" -painikkeita: 1-99

Vahvista painamalla "MODE"-painiketta.

-Näytölä nakyy 3" (Pituus).

Näytöllä nakyy "170" cm

Valitse painamalla "SPEED +/-" -painikkeita: 100-240 cm

Vahvista painamalla "MODE"-painiketta.

• Näytöllä naky "4" (Paino).

Näytöllä nakyy "70" kg

Valitse painamalla "SPEED +/-" -painikkeita: 20-150 kg

Vahvista painamalla "MODE"-painiketta.

-Näytöllä nakyy "5" (Aktivinen)

Pidä kiinni kahvojen sykemittarityynyistä aktivoidaksesi "FAT"-mittauksen.

Noin 5-10 sekunnin päästä tulos tulee näytölle. Katso "Tuloksen laskenta".

Aloita mittaus pitämällä kiinni kaskahvan kosketuksella toimivista sykemittauslevyistä.

HUOMAUTUS

• Ohjelmoinnin aikana ohjelmointivalikossa ei voi palata takaisin. Jos teet virheen, sinun on aloitettava koko ohjelmointiprosessii uudelleen.
• Voit palata käynnistystilaan painamalla MODE (tila)- ja SPEED (nopeus) -painikkeita samanaikaisesti.

HUOMIO

Täm toiminto edellyttä kaskahvan kosketuksella toimivista sykemittauslevyistä kiinnipitämista.

Tuloksen laskenta:

VARTALOTYYPPI: (Kehon rasvaprosentti; 9 typpia)

FAT 0~17 Alipaino
FAT 18~24 Normaali
FAT 28~28 Ylipaino
FAT 29~Up Liikalihauuus.

• Poistu rasvanmittausohjelmasta painamalla "MODE"-painiketta.

Puhdistus ja huoIto

VAROITUS

Kuntokeskuslaitteesi tarvitsee kuukausittaista huoltoa, vaikka sitä ei kaytettäisi.
- Poista pistoke pistorasiasta ennen puhdistusta ja hueltoa.
- Älä käytä liuottimia laitteen puhistukseen.

• Älä peitta tuuletusaukkoja. Pidä tuuletusaukot puhtaana polystä, liasta ja muista esteistä.
• Puhdista laite pehmeällä, imukykyisellä kankaalla jokaisen käytön jälkeen.
• Puhdista laitteen nakyvat osat polynimurilla kayttäen pienta imupaata.
• Tarkista sännöllisesti kaikkien ruuvien ja mutterien olevan tiukasti kiinn.

HUOMIO

• Suosittelemme käytäämän juoksumatolla vain sisäkenkä. Jos sinulla ei ole naita, suosittelemme tarkistamaan jalkineiden pohjat ennen niiden käyttoä juoksumatolla varmistaakesesi niiden puhtauden, sillä juoksumatto ei kesta ulkoa tulevaa likaa.

Peruspuhdistus

Lika, poly ja lemmikkielänten karvat voivat tukkia laiteen ilmaaukot ja keraantyä mattoon. Estä epapuhtauksien keraantyminen imuroimalla kuukausittain kuntolaitteen alta.

IRROTA ENSIN VERKKOJOHDON PISTOKE PISTORASIASTA

Matolle kertyvä poly

Pölya eisiyy tavanomaisen käytöönoton aikana tai sihen asti kun matto vakautuu. Pyyhi mattoon mahdollisesti keräntyvä poly pois kevysti kostutetulla liinalla.

Matto ja juoksualista

Juoksumatossa on hyvin tehokas alhaisen kitkan juoksualue. Suorituskyk yoidaan maksimoida pitamalla juoksualusta niin puhtaana kuin mahdolista. Lika ja polyhiukkaset juoksualustan ja juoksuhihn vanillä vahingoittavat juoksualustan pintaa, mikä vaikuttaa suorituskykyn ja tuotteen käytöikään.

Ohjeet juoksualustan puhdistamiseen

Pyyhi pehmeällä ja kuivalla liinalla hihnan reunat sekä maton reunojen ja rungon valinen alue. Yritä kurkottaa myös hihnan reunojen alle poistaaksesi myös reunoihin kertyneen lian.

Ohjeet juoksumaton pinnan puhdistamiseen

Poista ensin irtohiukkaset hihnan pinnalta nylonisella hankausharjalla.
Käytä sen jälkeen kuivaksi vännetty östeaa liinaa (ei
puhdistusaineita tai hankausaineita) pintakuvoidun hihnan ylöosan
hellävaraiseen puhdistamiseen. Anna hihnan kuivua ennen käyttoa.

!! HUOMAUTUS

• Kun hihna on lian likainen puhdistettavaksi pelkällä vedellä, voit käyttaa mietoa saippuaa, mutta ei koskaan voiteluainetta tai liuotinta.
• Eäääina liuoksen paësy juoksualustan ja hihnan välliin.

Tämä pitäisi tehdä säännöllisin valiajoin hihnan ja juoksualustan käyttoian pidentamiseksi.

Voitelu (kuva F-4)

HUOMAUTUS

• Juoksumaton matto on voideltu ennen sen asentamista juoksumattoon laitteen tuotannon aikana. Siksi mattoa ei tarvitse voidella, kun se otetaan ensimmäisen kerran käyttoön.

Juokshuhnan voitelutilanne on tarkistettava saannollisin vialiajoin.
Siksi juoksumatossa on toimto, joka muistuttaa asiasta 300 km valein. "HARJOITUSAIAKIAKKUNAAN" tulee teksti "OIL" (voitelu), ja laite muistuttaa toistamalla ainnerkin 10 sekunnin valein.
Noudata alla olevaa tarkistusmenetelya ja poista "OIL" (voitelu) -teksti ja ainnerkki painamalla "STOP" (lopeta) -painiketta vahintaan kolmen sekunnin ajan varoitussignalin aikana.

VAROITUS

• Poista virtajohdon pistoke pistorasiasta ennen voitelua.

HUOMAUTUS

• Suosittelemme tarkistamaan juoksumaton voitelun vahintaan kerran kuukaudessa, sillä mutkin tekijät kuin aika voivat vaikuttaa voiteluolosuheisiin.
  Voitele juoksumatto vain tarvittaessa. Jos laitat liikaa voiteluainetta, juoksumatto lipsuu herkasti kitkan puuttumisesta johtuen.

• Seiso vakaasti juoksumatolla.

• Pidä kiinni etukasituesta ja työnnä juoksumattoa jaloillasi niin, etta se liukuu edestakaisin. Juoksumaton on liuktava pehmeästi ja tasaisesti äntä pitamattä.
• Jos juoksumatto ei liiku pehmeästi ja tasaisesti tai,Jos juoksumatto ei liiku ollenkaan, kosketa juoksumaton alapuolta sormenpaillasi voitelun tarkistamiseksi:
• Jos tunnel voiteluaineen tai sormesi ovat kiiltavat, juoksumatossa on riittavsti voiteluainetta.
• Jos et tunne voiteluainetta, tai sormenpaasi ovat polyiset tai ne tuntuvat karkeilta, laita voiteluainetta (± 10~mL) keskelle juoksutasoa juoksumaton alle ja anna laitteen kayda 5km / h nopeudella vahintaan 5 minuuttia.
• Alä taita laitetta voitelun jälkeen ennen kuin olet suorittanut 2 minuutin harjoituksen vähintään 5km / h nopeudella. Täm saa voiteluaineen tāysin imeytymän hihnaan ja leviämän tasaisesti.

HUOMAUTUS

• Jos 5 km/h on sinulle lian nopea vaulti, kävele haluamallasinopeudella, mutta pidennä kestoa vähintään 5 minuutttiin.

Katso YouTube-ohjevideomme napsauttamalla
https://youtu.be/ceaOYnofY5k

Maton saadot

Juoksumaton hyvä toiminta riippuu siitta, lepääko runko riittävän tasaisella alustalla. Jos runko ei ole aivan vaakasuorassa, etu- ja takatela eivät pyörä tsasaisesti, ja matto tarvitsee toistuvasti saätämista.

Juoksumatto on suunniteltu siten, etta matto pysyy riittavän keskellä kayton aikana. On avan normalia, etta jotkat matot kulkeutuvat kohti toista laitaa, jos kaynnissä olevassa laitteessa ei ole harjoittelijaa. Kun laitetta on kaytetty muutama minuutti, maton kuuluu kuitenkin keskittä itsestään. Jos matto siirtykayton aikana jatkuvasti toiseen laitaan, sita on säädettävä.

POIKKEUS:

Kun juoksumattoa käytetään kunqtukseen, ja kuntoutuja käytta jompaakumpaa jalkaa toista jalkaa voimakkaammin, matto saattaa siirtyä toiseen laitaan. Tällaisessa tapauksessa mattoa ei pidä sätää. Sitä tulisi sätää vasta, jos matto ei tavallissessakaan harjoittelukäytössä keskity itsestään.

Hihnan kireyden saatö

Maton kireyden saäto - Kireys saadetäan takatilasta. Saàtoruuvit sijaitsevat reunalevyjen paatsuojuksissa mukaisesti.

• Takatelan ruuveja on kirstettäv (myotapäivän) vain sen verran, etta etutela ei enaà luista. Kierra kumpaakin kireydensaatoruuvia 1/4 kierroksen askelissa ja tarkista valillä maton kireys kavelemällä matolla alhaisessa nopeudessa, varmistaen etta matto ei luista. Jatka saatoruuvien kirstämista, kunnes matto ei enaà luista.
• Jos matto tuntuu sinusta riittävän kireälta mutta se luistaa edelleen, ongelma voi johtua siitä, etta etusuojuksen alla sijaitseva moottorin kayttöihna on loysälla.
• Alä Kiristä Liikaa: Liallinen kiristäminen voi vahingoittaa mattoa ja aiheuttaa laakerien ennenaikaisen vauroitumisen.

Katso YouTube-ohjevideomme napsauttamalla
https://youtu.be/pp4_4bL1MXo

Juoksuhihnan keskitys (kuva F-5)

Hihnan keskkitys on tarpeen, kun hihna ei kulje juoksupinnan keskellä.
Tämän huomaa helposti, kun sivalan ja hihnan valinen rako yhdellä puolella on huomattavasti suurempi kuin toisella puolella.
Tämä voi johtua (jostain seuraavista):

SYY1

Työnnät yhdellä jalalla voimakkaammin harjoituksen aikana. Tämä aiheuttaa hihnan tyontymisen sivuun, mutta korjaantuu automaattisesti, kun juoksumaton anetaan käydäkuormittamattomana mututan minuutin ajan.

SYY2

Juoksumattoi ei ole vaakatasossa, jolloin painovoima vetä hihnaa hitaasti juoksumaton alimpaan paähän. Tämä on korjattava saatamällä juoksumatto oikein, koska tata ei voida ratkaista millaan muulla saadöllä.

SYY3

Hihnaa ei ole keskitetty oikein etu- ja takarullan rummun valiin. Tama on korjattava saatamalla hihnan kulkua alla kuvatulla tavalla.

Voit saataa hihnan kulkua laitteen mukana toimitetulla kuusiokoloavaimella.

• Aseta juoksumatto ± 5km / h nopeudelle, alä juokse sillä.
  -Kun hihna vetta oikealle puolle.

Kierra vasemman takarullan saatopulttia, joka sjaitsee takana takarullan kannen kannassa, vastapäivän 1/4 kierrosta.

Kun hihna vetaa vasemmalle puoelle.
Kierra oikeanpuoleisen takarullan saatopulttia, joka sjaitsee takana takarullan kannen kannassa, vastapäivän 1/4 kierrosta.
- Odota ±2 minuuttia, jotta hihna ehtii reagoida saatöön, ennen kuin tarvittaessa toistat saatovaiheet halutun tuloksen saavuttamiseksi.

HUOMAUTUS

• Muista, etta pienellä saadöllä voi olla suuri ero, joten tee saadot pienin valein kerrallaan.

Katso YouTube-ohjevideomme napsauttamalla
https://youtu.be/qx5AvTv00J4

Matto saattaa vaatia sānnöllä keskytstā laitteen käytostä ja harjoittelijan kávely- tai juoksutavasta riippuen. Eri käytäjillä on erilainen vaikutus maton kulkuun. On todennäkõistä, etta joudut jossakin vaiheessa sātämän maton keskytstä. Kun mattoa käytetäan, sādōt tulevat tutuiki ja niistä on vahemman huolta. Maton keskittäminen on juoksumaton omistajan vastaulla kaikissa juoksumatoissa.

HUOM

• Maton vahingoitumninen huonosti toteutetun keskityksen tai kireyden saadön seurauksena ei kuulu takuun piirin.

Käytöhäiriöt

Jatkuvasta laaduntarkkailusta huolimatta laitteessa saattaa esiinty yksittaisista componenteista johtuvia yksilovikoja tai toimintahairoitta. Koko laitteen toimittaminen korjattavaksi onyleensa tarpeetonta, sillika on useimmiten korjattavissa ko. osan vaihdolla.

Mikäli laitteen toiminassa ilmenee häiriöità käytön aikana, ota valittömästi yhteys laitteen myyjään. Ilmoita laitteesi malli ja sarjanumero (sarjanumerotarran sijainnin næt tämän käyttohjeen etukannen sisäpuolelta). Ilmoita lisäksi härion luonne, laitteen käyttoymparistö sekä ostpäävämärä.

Mikali tarvitet laitteeseesi varaosia, ota yhteys laitteen myyjän. Ilmoita aina laitteen malli, sarjanumero sekä tarvittavan osan varaosanumoero. Varaosaluettelon loydät täm oppaan lopusta. Laitteessa saa käytäain varaosalistassa mainittuja osia.

Virhekooodit

Jos naytollä nakyy virhekoodi
("E" + numero), käynistä laite uudelleen ja tarkista nakykykö
virhekoodi edelleen naytollä. Jos virhekoodi nakyy edelleen naytollä, ota valittomasti yhteys jalleenmyjään.

Oil

OIL ei ole virhekoodi, katso "Voitelu"

u.

Konsoli nayttä -- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - kaynnistyksen aikana. - -- -- " ei ole virhekoodi, katso "Turvallisuusavain"

Kuljetus ja sailytys

VAROITUS

• Poista pistoke pistorasiasta ennen puhdistusta ja huoltoa.
  Vahintaan kahden henkilon on kannettava ja siirrettava laitetta.
  Varmista, ettei muita henkiloitai tai esineita ole laitteen alla.
• Kokoontaittaessasi laitetta varmista, etta kuulet laitteen lukittuvan paikalleen estaen laitteen putoavan uudelleen alas.

HUOMIO

• Irrota verkkopistoke laitteesta ennen laitteen kokoontaittamista.

• Siirra laite naytetyn mukaisesti (kuva F3). Siirtakaa laite ja laskekaa se varovasti alas. Asettakaa laite suojalustalle lattiapinnan vaurioiden estamiseksi. Siirra laitetta varovasti epatasaisilla pinnoilla. Alä siirra laitetta ylakertaan pyöärä käyttaen. Suorita siirto kahvatuista kantaen.

• Säilytä laitetta pystyasennossa (kuva F1). Säilytä laitetta kuvassa, mahdollisimman tasalampötilaisessa paikassa.

Takuu

Tunturi-kuntolaitteen omistajan takuu

Takuuehdot

Kuluttaja on oikeutetu soveltuviin, kansllissessa kuluttajatuotteiden kauppaa koskevassa lainsaadannossa mainittuihin lakisaateisiin oikeuksiin. Tamakuu erajoita naita oikeusia. Ostajan takuu on voimassa vain, jos tuotetta kaytetaan ymparistossa, Jonka Tunturi New Fitness BV on kyseiselle laitteelle hyväksynyt. Kunkin tuotteen sallitut kayttömparistot ja huoIto-ohjeet on esitetty tuotteen kayttöhjeessa. Kayttöhje on ladattavissa verkkosivustoltamme. http://manuals.tunturi.com

Takuuehdot

Takuehdot tulevat voimaan tuotteen ostopäivästa likien. Takuuehdot voivat olla erilaiset eri maissa, joten pyyda takuehdot paikallselta jalleenmyjälta.

Takuun kattavuus

Missaan olosuheissa Tunturi New Fitness BV tai Tunturi-jalleenmyyjä ei vastaa ostajalle mahdollisesti aiheutuvista valillisista vahingoista, kuten kaytttohyodyn tai tulojen menetyksesta taikka muista taloudellisia seursausvahingoista.

Takuun tajoitukset

Takuu kattaa tyostä ja materiaialista johtuvat virheet kuntolaitteessa, joka on alkuperäissä kokoonpanossaan.

Takuu koskee vain virheita, jotka ilmenevat normalaissa ja laitteen mukana tulleen ohjekirjan mukaisessa kaytossä edellyttäen, etta Tunturin asennus-, huolto- ja kaytöohjeita on noudattu. Tunturi New Fitness BV:n ja Tunturin jalleenmyyjat eivat vastaa virheista, jotka aiheutuvat heidän vaikutsumahdollisuuksiensa ulkopuolella olevista seikoista. Takuu on voimassa vain niissä maissa, joissa Tunturi New Fitness BV:llä on valtuutetu maahantuoja. Takuu ei koske sellaisia kuntolaitteita tai osia, joita on muutetu ilman Tunturi New Fitness BV:n suostumusta. Takuu ei koske virheita, jotka johtuvat luonnollisesta kulumisesta, virheellisesti kaytostä, kaytostä olosuheissa, joihin kuntolaitetta ei ole tarkoitetu, korroosiosta tai lastaus- tai kuljetusvahingoista.

Takuu ei koske käyttoaani, jotka eivat olennaisesti haittaa laitteen käyttoa eivatkajohdu laitteessa olevasta virheestä.

Takuu ei myoskān sisallä kunnossapitotoimenpiteita, kuten puhistusta, voitelua tai sen osien normaalia tarkistamista, eikä sellaisia asennustoimenpiteita, jotka asiakas voi suorittaa itse ja jotka eivat edellytä erityista kuntolaitteen purkamista / kokeamista. Tallaisia toimenpiteita ovat esim. mittareiden, polkimien tai muiden vastaavien yksinkertaisten osien vaihdot. Muun kuin valtuutetun Tunturi-edustajan suorittamia takuukorjauksia ei kovata Laitteen kaytöohjeen noudattamatta jattaminen aiheuttaa takuun raukeamisen.

Tekniset tiedot

Parametri Mittayksikkö Arvo
Sähkölähteen jännite	VAC 210 ~ 240
Sähkölähteen taajuus	HZ 50 ~ 60
Juoksumaton nopeus	Km/H 1.0 ~ 16.0
Nousukulma Step 3
Pituus(taitettuna)	Cm 152.0	(94.0)
Leveys Cm 70.0
Korkeus(taitettuna)	Cm 135.0	(135.0)
Paino Kg 47.0
Syke voidaan mitataseuraavasti:	käsikahvojen anturit5,3~ 5,4 Khz.Bluetooth (BLE)ANT+	✔××

Valmistajan vakuutus

Tunturi New Fitness BV vakuutta tuotteen tayttavan seuraavien standardien ja direktiivien vaatimukset: EN 957 (HC), 2014/30/EU. Tassu tuotteessa on sen vuoksi CE-merkki..

08-2021

Kaikki oikeudet pidatetään.

• Tuote ja käytöopa saattavat muuttua.
• Teknisä tietoja saatetaan muuttaa ilman eri ilmoitusta.
• Katso käytöohjeiden uusin versio verkkosivustoltamme.

Exploded view

NR	Description	specs	Qty
1 Main frame 1
2 Base frame 1
3 Left upright 1
4 Right upright 1
5 Computer bracket 1
6 Screw ST4.2*25 4
7 Cushion 4
8 Lock washer 10 2
9 Front roller 1
10 Rear roller 1
11 Cylinder 1
12 5# Allen wrench 5mm		1
13 DC motor 1.5HP, 4900RPM, 180V		1
14 Running board		1
15 Bolt M6*37		4
16 Adjustable foot pad		2
17 Ind lined tube plug 2
18 Motor cover 1
19 Screw ST4.2*19 2
20 Side rail		2
21 Right back end cap		1
22 Left back end cap		1
23 Fixed plug		2
24 Motor belt		1
25 Power wire buckle 1
26 Running belt		1
27 Foot pad		4
28 Ring protecting plug B		2
29 Moving wheel		2
30 Rotating plate		2
31 Power wire 1
32 Switch		1
33 Foam		2
34 Screw ST4.2*13 ST4.2*13( )		11
35 Console (complete) inc top cover and overlay		1
36 Computer bottom cover		1
37 Screw ST4.2*15 4
38 Speed +/- (handgrip) Handgrip control		1
39 Start/stop (handgrip) Handgrip control		1
40 Control board (MCB)		1
41 Computer bottom wire		1
42 Computer top wire		1
43 Barb cushion		2
44 Magnetic ring		1
45 Brown single wire		1
46 Bolt M8*25		3
47 Lock nut M6		12
48 Screw ST4.2*30 4
49 Motor bottom cover		1
50 Barb cushion 2		2
51 Bolt M8*16 4
52 bolt M8*40 2
53 bolt M8*42 3
54 bolt M10*55 2
55 lock washer C 8 2
56 bolt M6*55 1
57 bolt M5*8 5
58 Lock nut M8 6
59 Left base cover 1
60 Right base cover 1
61 Running board strengthening tube 2
62 strengthening tube cushion 275*20*3 4
63 Lock washer 5 2
64 Lock washer 8 12
65 Lock washer 6 3
66 Isolation nylon pad 23* 10.5*2		4
67 Spring washer	8 2
68 Overload protector		1
69 Bolt M6*30 4
70 Bolt M8*45 4
71 Safety key		1
72 Oil bottle		1
73 Spring washer	5 2
75 outer cover (LH)	left hand bar	2
76 inner cover (LH)	left hand bar	1
77 outer cover (RH)	Right hand bar 1
78 inner cover (RH)	Right hand bar 1
79 Left hand bar bracket		2
80 Right hand bar bracket		1
81 Screw	ST4.2*45	4
82 Bolt M6*37 4
83 Screw	ST4.2*9.5	4
84 Wrench with screw driver		1
85 Screw	ST4.2*12	8
86 Screw	4.2*9	8
87 Bolt M8*12 2
88 Bolt M6*65 2
89 Single wire1		1
90 Inductor		1
91 Filter		1
92 Screw	ST4.2*12	4
93
hw	Hardware kit	( Included: #12, 19, 51, 64,70 )	1

TUNTURI

FEEL BETTER EVERY DAY

TUNTURI NEW FITNESS B.V.

Purmerweg 1

1311 XE Almere

The Netherlands

P.O.Box 60001

1320 AA Almere

The Netherlands

[e-mail]

www.tunturi.com

/TunturiNLBE

/TunturiFitness

/Tunturi NLBE

/Tunturi_Fitness

Tunturi

Tunturi Service
