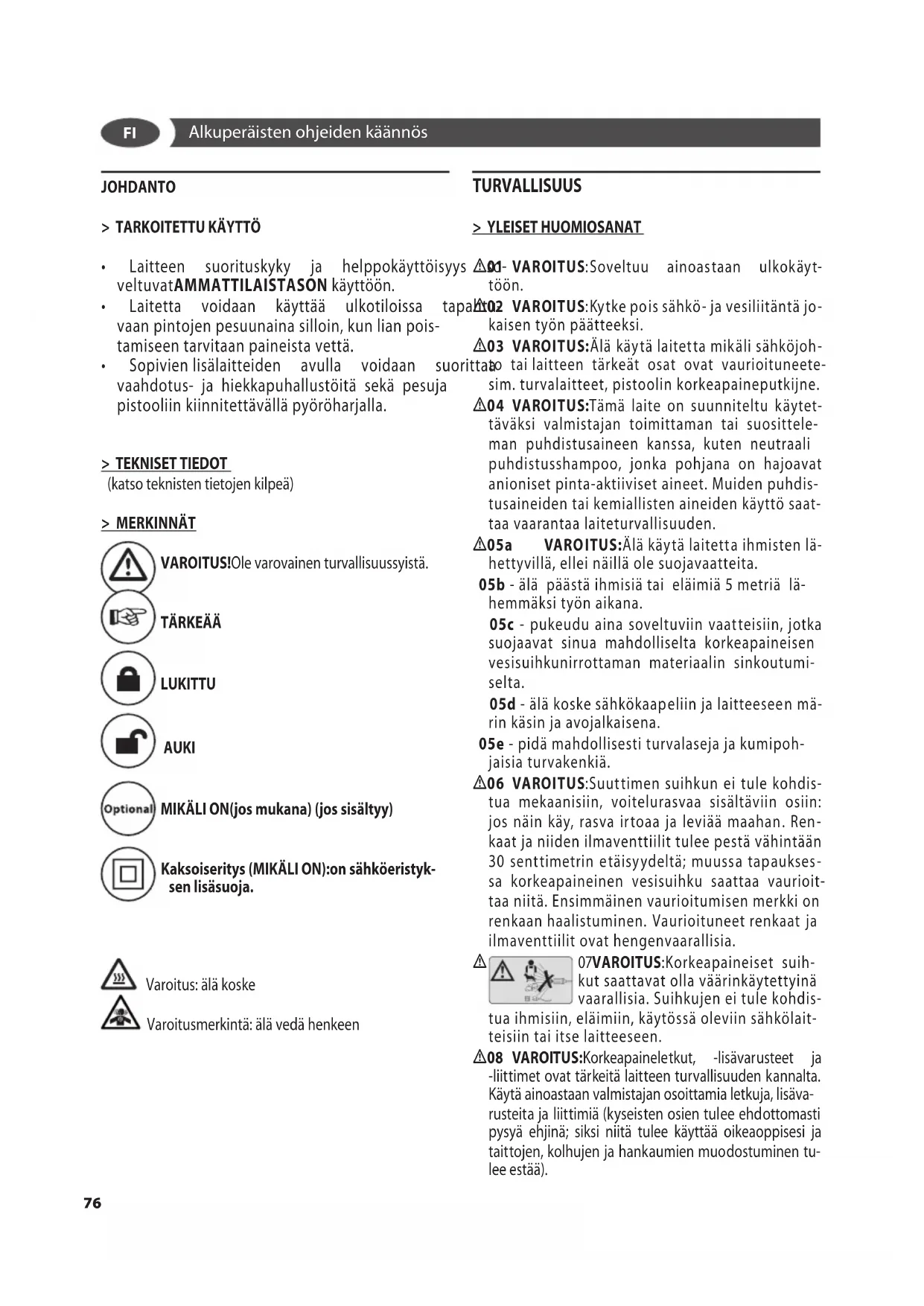

KÄYTTÖOHJE Hyper T Lavor

HYDRAULINEN KORKEAPAINEPESURI sivu 76 FI

• Laitteen suorituskyky ja helppokäyttöisyys veltuvatAMMATTILAISTASON käyttöön.
• Laitetta voidaan käyttää ulkotiloissa vaan pintojen pesuunaina silloin, kun lian pois-tamiseen tarvitaan paineista vettä.
• Sopivien lisälaitteiden avulla voidaan su vaahdotus- ja hiekkapuhallustöitä sekä pesuja pistooliin kiinnitettävällä pyöröharjalla.

> TEKNISET TIEDOT

(katso teknisten tietojen kilpeä)

> MERKINNÄT

VAROITUS! Ole varovainen turvallisuussyistä.

TÄRKEÄÄ

LUKITTU

AUKI

MIKÄLI ON(jos mukana) (jos sisältyy)

Kaksoiseritys (MIKÄLI ON): on sähköeristyksen lisäsuoja.

Varoitus: älä koske

Varoitusmerkintä: älä vedä henkeen

TURVALLISUUS

> YLEISET HUOMIOSANAT

⚠️- VAROITUS: Soveltuu ainoastaan ulkokäyt- töön.

02 VAROITUS: Kytke pois sähkö- ja vesiliitäntä jo-kaisen työn päätteeksi.

03 VAROITUS:Älä käytä laitetta mikäli sähköjohttapo tai laitteen tärkeät osat ovat vaurioituneetesim. turvalaitteet, pistoolin korkeapaineputkijne.

04 VAROITUS:Tämä laite on suunniteltu käytettäväksi valmistajan toimittaman tai suositteleman puhdistusaineen kanssa, kuten neutraali puhdistusshampoo, jonka pohjana on hajoavat anioniset pinta-aktiiviset aineet. Muiden puhdistusaineiden tai kemiallisten aineiden käyttö saattaa vaarantaa laiteturvallisuuden.

⚠05a VAROITUS:Älä käytä laitetta ihmisten lähettyvillä, ellei näillä ole suojavaatteita.

05b - älä päästä ihmisiä tai eläimiä 5 metriä lähemmäksi työn aikana.

05c - pukeudu aina soveltuviin vaatteisiin, jotka suojaavat sinua mahdolliselta korkeapaineisen vesisuihkunirrottaman materiaalin sinkoutumiselta.

05d - älä koske sähkökaapeliin ja laitteeseen märin käsin ja avojalkaisena.

05e - pidä mahdollisesti turvalaseja ja kumipoh- jaisia turvakenkiä.

06 VAROITUS:Suuttimen suihkun ei tule kohdistua mekaanisiin, voitelurasvaa sisältäviin osiin: jos näin käy, rasva irtoaa ja leviää maahan. Renkaat ja niiden ilmaventtiilit tulee pestä vähintään 30 senttimetrin etäisyydeltä; muussa tapauksessa korkeapaineinen vesisuihku saattaa vaurioittaa niitä. Ensimmäinen vaurioitumisen merkki on renkaan haalistuminen. Vaurioituneet renkaat ja ilmaventtiilit ovat hengenvaarallisia.

07VAROITUS: Korkeapaineiset suihkut saattavat olla väärinkäytettyinä vaarallisia. Suihkujen ei tule kohdiseläimiin, käytössä oleviin sähkölaite laitteeseen.

08 VAROITUS:Korkeapaineletkut, -lisävarusteet ja -liittimet ovat tärkeitä laitteen turvallisuuden kannalta. Käytä ainoastaan valmistajan osoittamia letkuja, lisävarusteita ja liittimiä (kyseisten osien tulee ehdottomasti pysyä ehjinä; siksi niitä tulee käyttää oikeaoppisesi ja taittojen, kolhujen ja hankaumien muodostuminen tulee estää).

⚠️ 09VAROITUS: Laitteiden, joilla ei ole A.S.S. – Automatic Stop System -järjestelmää, ei tule pysyä toiminnassa 2 minuuttia kauempaa pistoolin ollessa vapautettuna. Kiertoveden lämpötila nousee huomattavasti aiheuttaen näin vakavia vaurioita pumpulle.

A.S.S. AUTOMATIC STOP SYSTEM

10VAROITUS:Laitteita, joilla on A.S.S - Automatic

Stop System -järjestelmä, ei suositella jätettäväksivalmiustilaan 5 minuuttia pidemmäksi ajaksi.

⚠️11 VAROITUS: Sammuta laite kokonaan (pääkytkin asentoon(0)OFF) aina kun se jätetään vartioimatta.

⚠ 12 VAROITUS: Jokainen laite testataan käyttötilanteessa joten on normaalia, että sisälle on jäänyt vesipisaroita.

13 VAROITUS: Varo, ettet vaurioita sähkökaapelia. Virtakaapelin vaurioituessa, valmistajan, huolto-keskuksen tai pätevän henkilökunnan tulee vaihtaa sejotta vaaratilanteilta vältyttäisiin.

14 VAROITUS: Kone, jossa on painenestettä. Pidä pistooli tiukassa otteessa estääksesi takapotkun. Käytä ainoastaan koneen mukana toimitettua korkeapainesuutinta.

16 VAROITUS:Tätä laitetta ei ole tarkoitettu sellaisten ihmisten (mukaan lukien lapset) käytettäväksi, joilla on rajoitetut fyysiset kyvyt, aistintakyvyt tai henkiset kyvyt tai kokemuksen tai tiedon puute, elleivät nämä ole saaneet laitteen käyttöä tai valvontaa koskevia ohjeita turvallisuudesta vastaavalta henkilöltä.

⚠ 17 VAROITUS:Lapsia tulee valvoa, etteivät nämä leiki laitteella.

⚠ 18 VAROITUS: Älä ota painepesuria käyttöön ennen korkeapaineputken suoristamista.

⚠️ 19 VAROITUS: Kokoa putki kerälle ja suorista se varoen niin, että painepesuri ei kaadu.

20 VAROITUS: Putkea suoristettaeassa tai kerälle koottaessa koneen tulee olla sammutettuna ja putkessa ei tule olla painetta (pois käytöstä).

21 VAROITUS: Räjähdysvaara. Älä suihkuta syttyviä nesteitä.

22 VAROITUS: Koneen turvallisuuden takaamiseksi tulee käyttää ainoastaan valmistajan toimittamia tai valmistajan hyväksymiä alkuperäisiä varaosia.

23 VAROITUS: Älä kohdista suihkua itseesi tai muihin päin vaatteiden tai kenkien puhdistami-seksi.

24 VAROITUS: Älä anna lasten tai kouluttamattoman henkilökunnan käyttää laitetta.

⚠️VAROITUS:Takaisinvirtauksenestolaitteiden läpi kulkenut vesi ei ole juomakelpoista.

⚠️ XX VAROITUS: Irrota laite sähköverkostairrot-tamalla pistoke pistorasiastaennen huolto- ja puhdistustoimenpiteiden suorittamista.

⚠ XY VAROITUS: Soveltumattomat jatkojohdot voivat olla vaarallisia.

⚠ XJ VAROITUS: Mikäli käytössä on jatkojohto, pistokkeen ja pistorasian tulee olla vedenkestäviä.

⚠VAROITUS: Koneen käyttö on ehdottomasti kielletty tiloissa, jotka voidaan luokitella mahdollisesti räjähdysalttiiksi.

⚠️ VAROITUS:

- ÄLÄ KOSKE LAITETTA MÄRIN KÄSIN JA AVOJALKAI- SENA

- ÄLÄ VEDÄ VIRTAKAAPELISTA TAI ITSE LAITTEESTA IRROTTAAKSESI PISTOKKEEN PISTORASIASTA

- MIKÄLI VIRRANSYÖTTÖ KESKEYTYY TOIMINNANAI-KANA, KONE TULEE SAMMUTTAA (OFF) TURVALLISUUSSYISTÄ.

> TURVALAITTEET

⚠️ VAROITUS: Pistoolilla on turvavarmistin.Turvavarmistinta on käytettävä aina kun koneen käyttö keskeytetään, jotta suihku ei avautuisi vahingossa.

- Turvalaitteet: pistoolilla on turvavarmistin, koneella on sähköylikuormitussuoja (I-luokka), pumpulla on ohitus-venttiili tai pysäytyslaite.

- Pistoolin turvapainiketta ei tarvita vivun lukitsemiseksi toiminnan aikana, vaan vahingossa tapahtuvien avautumisten ehkäisemiseksi.

⚠️ VAROITUS: Laitteella on moottorin suojalaite: jos tämä aktivoituu, odota muutama minuutti tai irrota laite sähkövirrasta ja kytke se sitten uudelleen. Mikäli ongelma tulee eteen uudelleen tai laite ei käynnisty, vie se lähimpään huoltokeskukseen.

> VAKAUS

⚠️ VAROITUS: Koneen tulee aina olla vaakasuoralla alustalla turvallisesti ja vakaasti.

> VEDENSYÖTTÖ

Vesiliitäntä

VAROITUS (merkitä): laite ei sovellu juomavesiverk- koon liitettäväksi.

FI

den jakeluverkkoon ainoastaan, mikäli syöttöputkistoon on asennettu takaisinvirtauksenestolaite, jonka tyhjennys vastaa voimassa olevaa lainsäädäntöä.

Tarkista, että putki on vähintään ∅ 13mm - 1/2 tuumaa, ja että se on vahvistettu.

⚠️ VAROITUS: Takaisinvirtauksenestolaitteiden läpi kulkenut vesi ei ole juomakelpoista.

TÄRKEÄÄ: Ime ainoastaan suodatettua tai puhdistettua vettä. Vedenottohanan tulee taata pumpun maksimivirtaukseen nähden kaksinkertaisen veden määrä.

-Minimivirtaus: 30 l/ min.
-Sisääntuloveden maksimilämpötila: 40°C
-Sisääntuloveden maksimipaine: 1Mpa
-Laita painepesuri mahdollisimman lähelle vedentoimitusverkkoa.

Ylläolevien olosuhteiden laiminlyöminen aiheuttaa vakavia mekaanisia vaurioita pumpulle ja mitätöi takuun.

Otto vesijohdosta

• Liitä syöttöletku (ei sisälly toimitukseen) vesiliittimeenja veden syöttöön.
• Avaa hana.

Vedenotto avoimesta säiliöstä

• Ruuvaa auki vedenottoliitin.
- Ruuvaa kiinni imuputki, jolla suodatin (ei toimitukseen) laitteen vesiliittimeen.
- Upota suodatin säiliöön.
- Tyhjennä laite ilmasta ennen käyttöä.
- Ruuvaa korkeapaineletku auki laitteen korkeapaineliitoksesta.
- Käynnistä laite ja käytä sitä kunnes korkeapaineliitoksesta tulevassa vedessä ei ole ilmakuplia.
- Sammuta laite ja ruuvaa korkeapaineletku uudelleen kiinni.

> SÄHKÖVIRRANSYÖTTÖ

• Laitteen sähköliitännän tulee olla yhdenmukainen standardin IEC 60364-1 kanssa.
  TÄRKEÄÄEnnen laitteen liittämistä tarkista, että kyltin tiedot vastaavat sähköverkon tietoja ja että pistorasiaa suojaa vikavirtasuojakytkin, jonka toimintaherkkyys on alhaisempi kuin 0,03 A - 30ms.
• Mikäli pistorasia ja laitteen pistoke eivät ole yhteensopivia, pyydä ammatillisesti pätevää henkilökuntaa vaihtamaan pistoke toiseen soveltuvaan pistokkeeseen.
• Jos laitteella on PVC-kaapeli (H VV-F), älä käytä sitä ympäristön lämpötilan ollessa alhaisempi kuin

0^ C.

AXY VAROITUS: Soveltumattomat jatkojohdot saat- tavat olla vaarallisia.
⚠️XJ VARIOITUS: Mikäli käytössä on jatkojohto, pistokkeen ja pistorasian tulee olla vedenpitäviä ja kaapelin tulee vastata alla olevassa taulukossa näkyviä mittoja.

230-240V	400-415V
3G 2,5 mm2	4G 2,5 mm2
maks. 20 m	maks. 30 m

KÄYTTÖ

> PAKKAUKSESTA PURKU

(katso kuva B)

Poista ylä- ja alakoukut, joilla kartonki on kiinnitetty lavaan. Poista kartonkinen kuljetushäkki, aseta koneen kaksi pyö- rää maahan ja poista lava.

laitteen

> LAITTEEN KUVAUS

(katso kuva A)

① Sähköpumpun katkaisija
② Polttimen säädin
③sisälly Puhdistusainesäädin
④ Painemittari
⑤ Polttimen katkaisija
⑥ Merkkivalot (OPTIONAL)
⑦ Korkeapaineisen veden ulostulo
⑧ Veden sisääntulo + suodatin
⑨ Pistooli
⑩ Suutinputki
⑪ Korkeapaineputki
⑫ Letkun pitoliitin
⑬ Suutin
⑭ Diesel
⑮ Puhdistusaine
⑯ Pehmennysainetankki

> OHJAUSELEMENTIT

OHJAUSKYTKIMET

① Sähköpumpun katkaisija
② Polttimen säätimen katkaisija
③ Puhdistusainesäädin
⑤Polttimen katkaisija
⑥ Merkkivalo: Diesel-vara (OPTIONAL)

⑥ A: Sähköpumpun katkaisijan käynnistyksen vihreä käynnistysvalo
⑥ B: Vuotojen hallinnan merkkivalo

- vilkkuu kun pistoolin vipua käytetään usein lyhyen ajan sisällä tai kun korkeapainepiirissä on vuotoa. Vuoto hoidetaan ottamalla yhteyttä valtuutettuun huoltokes-kukseen.

- palaa yhtäjaksoisesti kun kone jätetään valmiustilaan yli 20 minuutiksi. Sammuta sähköpumpun katkaisija ja käynnistä se uudelleen.

⑤ C: Polttimen merkkivalo

• vilkkuu, kun kaasuöljyn säiliö tyhjenee ja poltin pysähtyy. Suorita tankkaus.
• palaa yhtäjaksoisesti kun poltin syttyy.

A.S.S. AUTOMATIC STOP SYSTEM

(mikäli on)

TÄRKEÄÄ: (Automatic Stop System), huolehtii painepesurin sammuttamisestaohitusvaiheen aikana.

Painepesuri käynnistetäänasettamalla katkaisija asentoon (I)"ON" ja painamalla sitten pistoolin vipua: A.S.S. huolehtii laitteen käynnistämisestä sammuttamalla sen automaattisesti aina, kun vivusta päästetään irti. Tämän vuoksi on suositeltavaa laittaa pistoolin vivun varmistus päälle aina kun kone pysähtyy, jotta tämä ei käynnistyisi vahingossa.

• Koneen yhtäkkiset käynnistymiset ilman pistoolin käyttöä johtuvat joko vedessä olevista ilmakuplista tai muista syistä, eivät tuoteviasta.
• Älä jätä konetta valmiustilaan ilman valvontaa 5 minuuttia pidemmäksi ajaksi. Muussa tapauksessa koneen suojelemiseksi katkaisija on asetettava asentoon (0)"OFF".
• Tarkista, että korkeapaineputken liittäminen koneeseen ja pistooliin tapahtuu oikeaoppisesti, ilman vesivuotoja.

Mikäli koneella onpaineensäädin:

• Kun paine on säädetty minimiin, A.S.S. ei toimi. Vältä tämän vuoksi koneen käyttämistäohitustilassa 1 minuuttia kauemmin.
• Älä käytäpistoolin vipua liian usein(koska se saattaa aiheuttaa toimintahäiriöitä).

> ASENNUS JA KÄYNNISTYS

POLTTOAINEEN LISÄYS (katso kuva A)

Täytä säiliö teknisten tietojen kyltissä osoitetulla polttoaineella(Diesel).

Älä anna säiliön tyhjentyä käytön aikana, jotta polttoaine-pumppu ei vaurioituisi.

⚠VAROITUS:Soveltumattomien polttoaineiden käyttö saattaa aiheuttaa vaaroja.

PUHDISTUSAINE LISÄYS (katso kuva A)

Täytä puhdistusaineen säiliö suoritettavaa pesua varten sopivin, suositelluin tuottein.

⚠VAROITUS: Käytä ainoastaan nestemäisiä puhdistusaineita, happamia tai voimakkaan emäksisiä tuotteita tulee ehdottomasti välttää. Suosittelemme tuotteidemme käyttöä, sillä ne on suunniteltu vartavasten painepesureiden kanssa käytettäviksi.

>ASENNUS

(kuva CDEFG)

• Tarkista, että pääkatkaisijaon asennossa "OFF"(0) ja että vedensuodatin on laitettu pumpun imuholkkiin (INLET).
• Ruuvaapikaliitin paikoilleen käsin ilman työkaluja.
• Liitä vedensyöttöputki pikaliittimeen. Putken sisähalkaisijan tulee olla vähintään 13 mm (1/2").
• Liitä korkeapaineputki pumpun ulostuloholkkiin(OUTLET). Korkeapaineputken liitos tulee työntää loppuu asti ja ruuvata sitten paikoilleen käsin ilman työkaluja.
• Liitä korkeapaineputki pistooliin.
• Avaa vesihana kokonaan. Veden lämpötilan tulee eh-dottomasti olla alle 40°C.

TÄRKEÄÄ: vaurioitumisten ehkäisemiseksi painepesuria tulee käyttää puhtaan veden kanssa.

• Vapauta pistoolin turvavarmistin ja pidä liipasinta pohjassa päästämällä vesi ulos kunnes kaikki ilmat ovat poistuneet.
• Kiinnitäsuutinputki pistooliin.
• Kiinnitä suutin suutinputkeen.
• Laita pistoke pistorasiaan.

välttämätä >1 KAYNNISTYS

Ensimmäisellä käynnistyskerralla tai kun laitetta ei ole käytetty pitkään aikaan, ainoastaan imuputki tulee liittää muutamaksi minuutiksi jotta mahdolliset pistoolin suuttimen tukkivat liat tulisivat ulos painepuolelta.

> KÄYNNISTYS

(katso kuva H)

• Korkeapaineista painepesuria käytettäessä pistoolia suositellaan pidettäväksi oikeassa asennossa, yksi käsi kahvalla ja toinen suuttimella.
• Koneen käynnistämiseksi pääkatkaisija tulee asettaa asentoon "ON" ja pistoolin liipasinta tulee painaasa-

FI

manaikaisesti.

> Lämpimällä vedellä pesu:

(katso kuva A) Väännä polttimen katkaisijan kahvaa ja valitse haluttu lämpötila.

(katso kuva A) Puhdistus-tai desinfointiaineen sekoittamiseksi vesisuihkuun, avaa säädin oikean määrän kohdalla luvussa "PUHDISTUSAINEEN IMU" kerrotun mukaan.

⚠VAROITUS: Mikäli laitetta käytetään suljetussa tilassa, tarvittavasta tuuletuksesta ja kaasun poistosta tulee huolehtia.

> Käyttö termostaatin ollessa säädettynä yli 100 asteeseen.

Kun työskentelylämpötila on suurempi kuin 100°C, seuraavat toimenpiteet ovat välttämättömiä:

- Työpainen ei tule ylittää 32 baaria.

- Painetta voidaan säätää pumpun ohituskohdalle asennettua kahvaa käyttämällä.

- Asenna höyrysuutin tunnus. 3.749.0183 (LISÄVARUSTE, EI KUULU TOIMITUKSEEN)"

> PUHDISTUSAINEEN IMU

matalapaineessa (mikäli on)

(katso kuva I)

Säädettävän pään avulla voidaan valita joko korkea- tai matalapainesuihku. Paine valitaan säädettävää päätä vääntämällä. Paineen lisäämiseksi säädettävää päätä väännetään myötäpäivään kun taas paineen vähentäminen tapahtuu vastapäivään vääntämällä. Puhdistusaineen imu tapahtuu automaattisesti kun suuttimen säädettävää päätä väännetään matalapaineessa toimimista varten (vastapäivään).

> PUHDISTUSAINEEN IMU

korkeapaineessa(mikäli on)

(katso kuva I)

Puhdistusaineen sekoittaminen veteen tapahtuu automaattisesti veden kulkiessa. Imetyn puhdistusaineen määrä riippuu puhdistusaineen säätökahvalla määritetystä määrästä.

⚠VAROITUS: Käytä ainoastaan nestemäisiä puhdistusaineita, happamia tai voimakkaan emäksisiä tuotteita tulee ehdottomasti välttää. Suosittelemme tuotteidemme käyttöä sillä ne on suunniteltu vartavasten painepesureiden kanssa käytettäviksi.

HOITOJA HUOLTO

(katso kuva L)

TÄRKEÄÄ: Ennen minkä tahansa painepesuriin liittyvän huoltotoimenpiteen suorittamista paine tulee pois-taa ja sähkö - ja vesiliitäntä tulee irrottaa.

PUMPUN ÖLJYTASON TARKISTUS

Tarkista öljytaso säännöllisin aikavälein. Ensimmäisen öljynvaihdon tulee tapahtua 50 työtunnin jälkeen ja tä- män jälkeen500 tunnin välein. Suositeltu öljy: SAE 20/30, 15W-40, 20W-40.

VEDEN IMUSUODATTIMEN TARKISTUS

Tarkista ja puhdista sisääntuloliitoksella sijaitseva veden imusuodatin säännöllisesti. Tämä on tärkeää tukkeutumien välttämiseksi ja pumpun hyvän toiminnan takaamiseksi.

POLTTOAINESUODATTIMEN PUHDISTUS

Tarkista polttoainesuodatin säännöllisin aikavälein; vauri-oitunut tai liian likainen suodatin tulee vaihtaa.

> KALKIN POISTO

Kalkin poisto tulee suorittaa säännöllisin aikavälein ja var- tavastaisia tuotteita käyttämällä. Aikavälit riippuvat veden kovuudesta. Lisää tuote vähintään30 litran vesiastiaan suhteessa 1 litra tuotetta/15 litraa vettä. Irrota pistooli kor- keapaineputkesta ja upota putken vapaa pää astiaan niin, että muodostuu suljettu kiertojärjestelmä ja anna paine- pesurin imeä tuotetta ainakin 10 minuutin ajan. Suositte- lemme, että painepuolen putki tyhjennetäänkangaskassiin tai verkkoon niin, että poistettu kalkki ei joudu uudelleen kiertoon. Palauta sitten normaali liitäntä ja huuhtele run- saalla kylmällä vedellä. Suosittelemme, että toimenpiteen suorittaa Valtuutetun huoltokeskuksenhenkilökunta sillä kalkinpoistoaine saattaa kuluttaa osia. Kalkinpoistoaineen käsittelyssä tulee noudattaa voimassaolevia standardeja.

Pehmennysainetankki (Lisävaruste- mikäli on)

Kalkinpoistokäsittely tulee suorittaa säännöllisesti ja var- tavastaisia tuotteita käyttämällä. Aikavälit riippuvat veden kovuudesta. Suosittelemme, että toimenpiteen suorittaa huoltokeskuksemme henkilökunta sillä kalkinpoistoaine saattaa kuluttaa osia. Kalkinpoistoaineen käsittelyssä tulee noudattaa voimassaolevia standardeja.

- Täytä pehmennysaineen tankki tuotteillamme pauksessa ei syövyttävillä aineilla). Annos vastaa keskimää-räistä arvoa, Huoltokeskusvoi mukauttaa määrän paikalli-siin olosuhteisiin.

> KATTILAN PUHDISTUS

⚠VAROITUS:Kaikkia kattilan, korkeapainepumpun ja koneen huoltotoimenpiteitä varten tulee ottaa yhteyttä

erikoistuneeseen ammattilaishenkilökuntaan tai Valtuutettuun huoltokeskukseemme.

Kattilan puhdistus tulee suorittaa säännöllisesti180 ÷ 200 työtunnin välein toimimalla seuraavasti:

• Irrota suuttimen pitolaippa ja elektrodinpidin (polttimen pää).
• Puhdista suutinsuodatin paineilmalla ja tarkista elektrodien asento.
• Poista kattilan kansi ruuvaamalla, puhdista levy ja irrota sisäkansi käsin.
• Ruuvaa auki vastuksen lukitusmutterit ja poista vastus kattilasta.
• Puhdista vastus teräsharjalla.
• Imuroi kattilan jäämät.
• Asenna kaikki osat uudelleen suorittamalla toimenpiteet lopusta alkuun.

⚠VAROITUS:Kokonaisvaltaisen tarkastuksen ja polttoaineen säädön tulee tapahtua säännöllisin aikavälein ja lain määräysten mukaisesti Valtuutetun huoltokeskuksen erikoistuneen henkilökunnan toimesta.

SÄHKÖKAAVIO

Katso kuvatsiv. 7-8.

VESIKAAVIO

Katso kuvat siv. 7-8.

HÄIRIÖT JA KORJAUSTOIMENPITEET

Ennen mitä tahansa koneella suoritettavaa toimenpidettä- sähkö- ja vedensyöttövirta tulee kytkeä pois päältä ja paine tulee poistaa. Toimi vikojen etsinnässä järjestelmällisesti seuraavan kaavion puitteissa;mikäli tästä huolimatta vikaa ei kyetä poistamaan, käännyValtuutetun huoltokeskuksen puoleen.

Häiriöt	Kone ei lähde liikkeelle käynnistyskatkaisimesta
Syyt	Pistoke ei kunnolla sisällä.Kytkentätaulun sulakkeet palaneet.
Korjaustoimen-piteet	Tarkista huolella pistoke ja sähkökaapeli.Tarkista ja vaihda ne.
Häiriöt	Moottori hurisee mutta ei-käynnisty

Syyt	Vaihe puuttuu(kolmivaihemalleille).Alhainen paine.Korkeapainepumppulukittunut.
Korjaustoimen-piteet	Ota yhteyttä valtuutettuun huoltokeskukseen.Ota yhteyttä valtuutettuun huoltokeskukseen.Ota yhteyttä valtuutettuun huoltokeskukseen.
Häiriöt	Moottori pysähtyy yhtäkkiä tai jonkin ajan kuluttua
Syyt	Moottorin turvakytkinon aktivoitunut riittämättömän verkkojännitteen vuoksi.
Korjaustoimen-piteet	Tarkista verkkojännitteen arvoOta yhteyttä valtuutettuun huoltokeskukseen.
Häiriöt	Suutinputken ollessa auki paine laskee ja nousee
Syyt	Suutin tukossa tai vääntynytKattilan vastus tai suutinputki kalkin tukkeuttamat.
Korjaustoimen-piteet	Puhdistus tai vaihto.Poista kalkki.
Häiriöt	Painepuolen liiallisettärinät
Syyt	Painevaraaja tyhjä.Kuluneet tai likaiset venttiilit.
Korjaustoimen-piteet	Tarkista varaajanpaine.Tarkista ja/taivaihda.

Häiriöt	Pumppu pyörii mutta ei saa-vuta asetettuja paineita
Syyt	Pumppu imee ilmaa.Kuluneet venttiilit.Säätöventtiilin istukka kulunut.Soveltumaton tai kulunut suutin.Kuluneet tiivisteet.

FI

Korjaustoimen-piteet	Tarkista imuputket ja tarkista, että ne ovat tiiviit.Tarkista ja/tai vaihda.Ota yhteyttä valtuutettuun huoltokeskukseen.Ota yhteyttä valtuutettuun huoltokeskukseen.
Häiriöt	Epäsäännölliset paineen-vaihtelut
Syyt	Imun ja/tai painepuolen venttiilit kuluneet.Venttiileissä on sinne kuulumattomia osia, jotka vaarantavat toiminnan.Ilman imu.Kuluneet tiivisteet.
Korjaustoimen-piteet	Tarkista ja/taivaihda.Tarkista ja puhdista venttiilitTarkista imukanavat.Tarkista ja/taivaihda tiivisteet.
Häiriöt	Paineen lasku
Syyt	Kulunut suutin.Imun ja/tai painepuolen venttitiilit rikkoutuneet tai loppuunkuluneet.Venttiileissä on sinne kuulumattomia osia, jotka vaarantavat toiminnan.Säätöventtiilin istukka on kulunut.Kuluneet tiivisteet.
Korjaustoimen-piteet	Vaihda suutin.Tarkista ja/tai vaihda venttiilit.Tarkistaja puhdista venttiilit.Tarkista ja/tai vaihda säätöventtiilin istukka.Vaihda tiivisteet.
Häiriöt	Meluisuus
Syyt	Ilman imu.Imun ja/tai painepuolen venttiilin jouset rikkoutuneet tai loppuunkuluneet.Painepuolen imuventtiileissä on sinne kuulumattomia osia.Kuluneet laakerit.Pumpatun nesteen liian korkeat lämpötilat.

Korjaustoimen-piteet	Tarkista, että imukanavat ovat tiiviit.Vaihda venttiilin jouset.Tarkista ja puhdista imun ja painepuolen venttiilit.Vaihda laakerit.Laske pumpatun nesteen lämpötilaa.
Häiriöt	Vettä öljyssä
Syyt	Suojuspuolen pitorengas kulunut.Ilman suuri kosteusprosentti.Tiivisteet täysin kuluneet.
Korjaustoimen-piteet	Tarkista ja/taivaihda pitorengas.Vaihda öljy kahta kertaa useammin suhteessa ohjeisiin.Vaihda tiivisteet.
Häiriöt	Veden vuodottyhjenny-saukoista suojuksen ja pään välillä
Syyt	Kuluneet tiivisteet.Mäntä kulunut.O.R. männän suojus kulunut.
Korjaustoimen-piteet	Vaihda tiivisteet.Vaihda mäntä.Vaihda O.R. männän suojus.
Häiriöt	Öljyvuodot tyhjennysau-koista pään ja suojuksen välillä
Syyt	Suojuspuolen pitorenkaat kuluneet.
Korjaustoimen-piteet	Vaihda pitorenkaat.
Häiriöt	Kattila ei syty poltinkytki-mestä
Syyt	• Polttoaineloppunut.• Polttoainesuodatin tukossa.• Polttoainepumppu jumissa tai palanut.• Termostaatti rikki.• Käynnistyksen purkaus riittämätön tai kokonaan poissa.• Elektrodit eivät oikealla etäisyydellä.• Sulake palanut.
Korjaustoimen-piteet	• Tarkista säiliön taso ja imuputken puhtaus.• Vaihda linjan pieni suodatin.• Vaihda se.• Vaihda se.• Ota yhteyttä valtuutettuun huoltokeskukseen.• Tarkista asento.• Vaihda se.
Häiriöt	Vesi ei ole tarpeeksi kuu-maa
Syyt	• Kattila toimii huonosti.• Kattilan vastus kalkin tukkima.
Korjaustoimen-piteet	• Puhdista polttimen suuttimen suodatin.• Puhdista polttoainesuodatin.• Tarkista polttoainepumpun paine.• Poista kalkki.
Häiriöt	Liikaa savua hormista
Syyt	• Poltto ei oikeaoppinen.• Polttoaineen joukossa on epäpuhtauksia tai vettä.
Korjaustoimen-piteet	• Puhdista polttoainesuodatin.• Puhdista kattila.• Tyhjennä säiliö ja puhdista se huolella.• Puhdista polttoainesuodatin.
Häiriöt	Puhdistusaineen imu riittämätön
Syyt	• Puhdistusaine loppu.• Injektori kalkkiintunut.• Vastus, putki tai suutinputki tukkeutuneet.
Korjaustoimen-piteet	• Täytä tankki puhdistusaineella.• Puhdista.• Puhdista tai poista kalkki.

> KORJAUKSET - VAIHTO-OSAT

Mikäli eteen tulee koneen rikkoontumisia tai ongelmia, joita ei mai-nita tässä käyttöoppaassa, ota yhteyttä Valtuutettuun huoltokes-kukseen korjausta tai mahdollista alkuperäisten varaosien vaihtoa varten. Käytä ainoastaan alkuperäisiä varaosia.

> TAKUUEHDOT

Kaikki laitteemme on testattu huolella ja niillä on takuu valmistusvir-heiden osalta voimassa olevan lainsäädännön mukaisesti (vähintään 12 kuukautta). Takuu alkaa ostopäivästä. Mikäli painepesuria tai sen varusteitakorjataan takuuaikana, mukaan tulee laittaa kopio kuitista.

Takuu on voimassa ainoastaan seuraavissa tapauksissa: - Ky-seeessä on materiaali- tai valmistusvirheet. - Tässä käyttöoppaassa annettuja ohjeita on tarkasti noudatettu. - Korjaukset ovat valtuutettujen korjaajien suorittamia. - Alkuperäisiä varusteita on käytetty.

- Painepesuria ei ole kuormitettu liikaa; se ei ole altistunut kolhuille, putoamisille tai jäätymiselle. - Ainoastaan puhdasta vettä on käytetty.

- Painepesuria ei ole vuokrattu tai muuten käytetty liiketoiminnassa/ammattilaistoiminnassa.

Takuu ei koske seuraavia: - Normaalisti kuluvat osat. - Korkeapaineputki ja lisävarusteet. - Vahingossa tapahtuneet vauriotkuljetuksen, huolimattomuuden taisoveltumattoman käsittelyn seurauksena tai virheellisen tai sopimattoman käytön ja asennuksen seurauksena, jotka eivät vastaa käyttöohjeissa annettuja huomiosanoja. - Takuu ei kata mahdollista toimivien osien puhdistusta. Takuukorjaukseen kuuluu viallisten osien vaihto, kun taas postitus ja paketointi eivät takuun piiriin kuulu. Takuu ei kata myöskään laitteen vaihtoa ja takuun pidennystä sattuneen vian seurauksena. Valmistaja ei ole vastuussa mahdollisista ihmisille tai esineille aiheutuneista vahingoista, jotka johtuvat huonosta asennuksesta tai laitteen epätäydellisestä käytöstä.

VAROITUS!Viat, kuten reikiintyneet suuttimet, koneiden pysähtyminen kalkinmuodostuksen vuoksi, vaurioituneet lisävarusteet (esim. taittunut putki) ja/tai koneet, joissa ei ole vikojaElVÄT KUULU TAKUUN PIIRIIN.

> KÄSITTELY

Lain mukaan (yhdenmukaisesti sähkö- ja elektroniikkalaitteita koskevan EU:n direktiivin 2002/96/EY kanssa päivämäärältä 27 tammikuuta 2003 sekä niiden EU:n jäsenvaltioiden, jotka ovat toimeenpanneet kyseisen direktiivin, lainsäädännön kanssa) sähkö- tai elektroniikkalaitteen omistajan ei tule hävittää tätä tuotetta sähkö/elektroniikkavarusteineen kiinteänä kotitalousjätteenä vaan tuote tulee viedä toimittaa vartavastaisiin kierrätyskeskuksiin. Tuote voidaan hävittää viemällä se suoraan jakelijalle ostamalla tilalle uuden, vanhaa tuotetta vastaavan tuotteen. Tuotteen hylkääminen luontoon saattaa aiheuttaa vakavia vahinkoja ympäristölle ja ihmisten terveydelle. Kuvassa oleva merkintä esittää yhdyskuntajäteastiaa, johon laitetta ei saa missään tapauksessa laittaa. Direktiivin 2002/96/EY osoitusten ja eri Yhteisön maiden lainsäädösten noudattamatta jättämisestä aiheutuu hallinnollisia seuraamuksia.

УПРАВЛЕНИЕ

> ОБЩИЕ УКАЗАНИЯ

FI Vakuuttaa omalla vastuullaan että kone:

Malli vastaa direktiivejä EC ja myöhempiä muutoksia sekä standardeja, ja myöhempiä muutoksia:

FI 2000/14/CE: Laite on määritelty liitteen I kohdassa n°27. Vaatimustenmukaisuuden arviointimenettely liitteen V mukaan I.

Mitattu äänitehotaso

FI Tiedoston thecnique alkaen:
