KÄYTTÖOHJE RM480E RYOBI

Huomio! On tärkeää, että luet tämän käsikirjan ohjeet ennen tuotteen kokoamista, huoltoa ja käyttöä.

Turvallisuus, tehokkuus ja käyttövarmuus ovat päältäajettavan ruohonleikkurin tärkeimpiä ominaisuuksia.

KÄYTTÖTARKOITUS

Päältäajettava ruohonleikkuri on tarkoitettu vain ulkokäyttöön.

Tämä tuote on tarkoitettu kotinurmikon leikkuuseen. Leikkuuterän on pyörittävä suunnilleen sen alla olevan maanpinnan suuntaisesti. Jokaisen neljän pyörän tulee koskettaa maata ruohoa leikattaessa.

Tuote on tarkoitettu käytettäväksi ainoastaan kotona, ja sitä saavat käyttää ainoastaan aikuiset, joilla on oltava asianmukaiset tiedot tuotteen käyttöön liittyvistä vaaroista ja niiden ehkäisyä koskevista toimenpiteistä/toimista käytön aikana.

Älä käytä muihin tarkoituksiin.

YLEISET TURVALLISUUSVAROITUKSET

VAROITUS

Lue kaikki laitteen mukana toimitetut turvaohjeet, kuvat ja tekniset tiedot. Näiden ohjeiden laiminlyönti voi aiheuttaa onnettomuuksia kuten tulipalon, sähköiskun ja/tai vakavia ruumiinvammoja.

Säilytä nämä varoitukset ja ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty "sähkötyökalu" termi tarkoittaa sekä verkkovirtaan kytkettäviä että johdottomia työkaluja.

TYÖSKENTELYALUEEN TURVALLISUUS

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevat ja pimeät alueet myötävaikuttavat onnettomuuksiin.
• Älä käytä sähkötyökaluja räjähdysvaarallisessa ympäristössä, kuten helposti syttyvien nesteiden, kaasun tai pölyn läheisyydessä. Sähkötyökaluista lähtevät kipinät voivat sytyttää ne palamaan tai räjäyttää ne.
• Pidä lapset, ulkopuoliset ja kotieläimet syrjässä, kun työskentelet sähkötyökaluilla. Vaarana on huomion pois kääntyminen ja työkalun hallinnan menettäminen.

SÄHKÖTURVALLISUUS

Sähkötyökalun pistokkeen on sovelluttava pistokytkimeen. Älä koskaan korjaa pistoketta. Älä koskaan käytä sovitinta maadoitettujen sähkötyökalujen kanssa. Vältät sähköiskuvaaran.

• Älä koske maadoitettuihin pintoihin (putket, lämpöpatterit, liedet, jääkaapit jne.). Sähköiskuvaara kasvaa, jos joku ruumiinosa on kosketuksessa maadoitettuihin pintoihin.
• Älä jätä sähkötyökalua sateeseen tai kosteaan paikkaan. Sähköiskuvaara kasvaa, jos sähkötyökalun sisäosiin pääsee vettä.
• Pidä liitäntäjohto hyväkuntoisena. Älä koskaan pidä työkalua liitäntäjohdosta, äläkä vedä liitäntäjohdosta sen irrottamiseksi verkkovirrasta. Pidä liitäntäjohto kaukana lämpölähteistä, öljystä, terävistä esineistä ja liikkuvista osista. Sähköiskuvaara kasvaa, jos liitäntäjohto on viallinen tai sotkuilla.
  ■ Kun työskentelet ulkona, käytä yksinomaan ulkokäyttöön sopivia jatkojohtoja. Vältät sähköiskuvaaran.
  ■ Jos et pysty välttämään työkalun käyttöä kosteassa ympäristössä, kytke se differentiaalivirtalaitteella (DDR) suojattuun virransyöttöön. RCD -laitteen käyttö rajoittaa sähköiskuvaaraa.

HENKILÖTURVALLISUUS

■ Pysy valppaana, katso mitä teet ja käytä tervettä järkeä kun käytät sähkötyökalua. Älä käytä sähkötyökalua mikäli olet väsynyt, alkoholin tai huumeiden vaikutuksen alainen tai mikäli olet lääkekuurilla. Muista aina, että hetken kestävä huolimattomuus voi johtaa vakavaan loukkaantumiseen.
Käytä suojalaitteita. Suojaa aina silmät. Olosuhteista riippuen, käytä myös pölynsuojanaamaria, liukumattomia turvajalkineita, suojakypärää ja kuulonsuojaimia vakavien ruumiinvammojen välttämiseksi.
- Ehkäise vahingossa tapahtuvat käynnistykset. Varmista, että katkaisin on "seis" asennossa ennen, kuin kytket työkalun verkkovirtaan tai asennat siihen akun sekä myös silloin, kun kannat tai kuljetat työkalua.

Onnettomuuksien ehkäisemiseksi, älä siirrä työkalua sormen ollessa liipaisimella äläkä kytke sitä verkkovirtaan tai asenna siihen akkua, kun katkaisin on "käynnissä" asennossa.

■ Poista kiristysavaimet ennen kuin käynnistät työkalun. Työkalun liikkuvaan osaan unohtunut kiristysavain voi aiheuttaa vakavia ruumiinvammoja.
■ Etsi aina asento, jossa pysyt tasapainossa. Pysyttele tukevasti jaloillasi äläkä kurkota käsivartta liian kauas. Tukeva työskentelyasento sallii työkalun moitteettoman hallinnan kaikissa olosuhteissa.
Käytä sopivia pukimia. Älä pukeudu väljiin vaatteisiin ja koruihin. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.
■ Jos työkalun mukana toimitetaan pölynkokoojajärjestelmä, asenna ja käytä sitä oikein. Vältät tapaturmavaaran.
■ Vaikka koneen paljosta käytöstä tulisi sinulle rutiini, muista aina noudattaa turvallisuusmääräyksiä. Huolimaton toiminta voi aiheuttaa vakavat vammat sekunnin murto-osassa.

SÄHKÖTYÖKALUJEN KÄYTTÖ JA HUOLTO

• Älä pakota työkalua. Käytä työhön sopivaa työkalua. Sähkötyökalu on tehokkaampi ja varmempi, jos käytät sitä sille sopivalla pyörimisnopeudella.
• Älä käytä sähkötyökalua, jos sitä ei voida käynnistää ja sammuttaa katkaisimella. Työkalu, jota ei voida käynnistää ja katkaista oikealla tavalla on vaarallinen ja se on korjattava välittömästi.
• Irrota pistoke virtalähteestä ja/tai poista akku, jos irrotettavissa, konetyökalusta ennen kuin teet mitään säätöjä, vaihdat lisälaitteen tai varastoit koneen. Vältät epähuomiossa tapahtuvat työkalun käynnistykset.
  ■ Varastoi sähkötyökalut aina lasten ulottumattomiin. Älä anna kokemattomien tai turvallisuusohjeita tuntemattomien henkilöiden käyttää työkalua. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä.
  ■ Konetyökalun ja lisälaitteiden huolto. Tarkista liikkuvien osien kohtisuoruus.

Tarkista, ettei yksikään osa ole rikkoutunut. Tarkista asennus ja kaikki osat, jotka voivat vaikuttaa haitallisesti työkalun toimintaan. Mikäli viallisia osia on, korjauta työkalu ennen sen käyttöä. Onnettomuuksien aiheuttajana on usein työkalun huolimaton kunnossapito.

- Pidä työkalut puhtaina ja terävinä. Kiinni tarttuminen on harvinaisempaa ja hallinnan säilyttäminen helpompaa, kun leikkuutyökalu on hyvin teroitettu ja puhdas.

Käytä sähkötyökalua, sen varusteita, teriä jne. näiden käyttöohjeiden mukaisesti ja huomioi käyttöolosuhteet sekä toivotut käyttötarkoitukset. Vaarallisten tilanteiden ehkäisemiseksi, älä käytä työkalua muuhun, kuin sille tarkoitettuun työhön.
- Pidä kädensijat ja tarttumapinnat kuivina ja puhtaina öljy- ja rasvatahroista sekä muusta liasta. Liukkaat kädensijat ja tarttumapinnat vaarantavat koneen turvallisen käsittelyn ja ohjaamisen yllättävissä tilanteissa.

JOHDOTTOMIA TYÖKALUJA KOSKEVAT ERIKOISTURVAOHJEET

• Älä lataa työkalun akkua muulla, kuin valmistajan suosittelemalla latauslaitteella. Latauslaite on tarkoitettu ennalta määrätyille akkutyypeille ja se voi aiheuttaa tulipalon, jos sitä käytetään muuntyyppisen akun lataukseen.
  ■ Johdottoman työkalun kanssa tulee käyttää vain yhtä erityistä akkutyyppiä. Muunlaisten akkujen käyttö voi aiheuttaa tulipalon.
  ■ Kun akku ei ole käytössä, pidä se kaukana metalliesineistä kuten liittimistä, kolikoista, avaimista, nauloista, ruuveista ja muista esineistä, jotka saattavat aiheuttaa napojen keskinäisen kytkeytymisen. Akun napojen oikosulkuun saattaminen voi aiheuttaa palovammoja tai tulipalon.
  Vältä koskemasta akkunesteeseen liian raskaan käytön aiheuttaman vuodon yhteydessä. Mikäli näin tapahtuu, huuhtele välittömästi saastunut alue runsaalla puhtaalla vedellä. Jos nestettä on joutunut silmiin, ota yhteys lääkäriin. Akkuneste voi aiheuttaa ärsytysherkkyyttä tai palovammoja.

• Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunnettu. Vaurioituneet tai muunnetut akut saattavat aiheuttaa tulipalon, räjähdyksen tai henkilövamman.

• Älä pidä akkua tai työkalua tulen tai muun kuuman lämmönlähteen lähellä. Altistaminen yli 130°C:n lämpötilalle voi aiheuttaa räjähdyksen.
  ■ Noudata lataamisesta annettuja ohjeita ja älä lataa akkua tai työkalua ohjeissa määritellyn lämpötila-alueen ulkopuolella. Väärällä tavalla tai määritellyn lämpötila-alueen ulkopuolella lataaminen saattaa vaurioittaa akkua ja lisätä tulipalon riskiä.

HUOLTO

■ Kaikki korjaustyöt on annettava ammattitaitoisen huoltomiehen tehtäväksi ja vaihdossa on käytettävä yksinomaan alkuperäisiä varaosia. Näin toimien voit käyttää sähkötyökalua täysin turvallisesti.
- Älä koskaan käytä vaurioitunutta akkua. Akkua saa huoltaa vain sen valmistaja tai valtuutettu palveluntarjoaja.

PÄÄLTÄAJETTAVAN RUOHONLEIKKURIN TURVALLISUUSVAROITUKSET

KOULUTUS

■ Noudata turvallisuussääntöjä tuotetta käyttäessäsi. Oman ja sivullisten turvallisuuden vuoksi, lue nämä ohjeet ennen tuotteen käynnistämistä. Säilytä ohjeet tulevaa käyttöä varten.
■ Anna tuote ainoastaan sellaisten vastuuntuntoisten aikuisten käyttöön, jotka tuntevat ohjeet ja ymmärtävät ne.
■ Tutustu ohjaimiin ja tuotteen asianmukaiseen käyttöön.
Käytä aina suojalaitteita. Älä käytä tuotetta ilman, että sivupoistokouru on paikoillaan ja toimintakunnossa. Silppurin kannen tulee olla asennettuna oikeaoppisesti, ja sen on toimittava kunnolla silppuamisen aikana.
- Varo mahdollisia vaaroja, kun et käytä tuotetta tai kun vaihdat lisävarusteita. Vähennät sähköisku-, tulipalo- ja loukkaantumisvaaraa.

• Älä koskaan kuljeta aikuisia tai lapsia vaikka terät olisivatkin pysähdyksissä. Matkustajat saattavat pudota ja loukkaantua vakavasti tai haitata tuotteen turvallista käyttöä. Lapset, jotka ovat joskus päässeet kyytiin, voivat yllättäen ilmaantua leikkuualueelle päästäkseen uudelleen kyytiin. Tällöin vaarana on, että leikkuri ajaa tai peruuttaa heidän päälleen.
  ■ Muista, että ruohonleikkurin käyttäjä on vastuussa vahingoista ja vaaroista, jotka hän aiheuttaa muille ihmisille ja heidän omaisuksilleen
• Älä koskaan salli lasten tai ihmisten, joiden fyysiset tai henkiset kyvyt tai aistit ovat heikentyneet, tai näitä ohjeita tuntemattomien käyttää, puhdistaa tai huoltaa tuotetta. Paikalliset säädökset saattavat asettaa rajastuksia käyttäjän iälle. Lapsia on pidettävä asianmukaisesti silmällä, jotta he eivät pääse leikkimään tuotteella.
  ■ Noudata valmistajan käyttöohjeita ja lisäosien asentamista koskevia ohjeita. Käytä ainoastaan valmistajan toimittamia alkuperäisiä lisävarusteita. Muiden lisävarusteiden käyttö voi lisätä loukkaantumisen vaaraa.
• Älä koskaan häiritse turvalaitteen käyttötarkoitusta tai poista turvalaitteen tarjoamaa suojaa. Tarkista turvalaitteiden oikeaoppinen toiminta säännöllisesti.
• Älä koskaan peukaloi turvalaitteita. Tarkista turvalaitteiden oikeaoppinen toiminta säännöllisesti.
• Älä koskaan käytä tuotetta, kun ihmisiä, erityisesti lapsia, tai lemmikkejä on 15 metrin etäisyydellä tuotteesta, koska terää koskettavat kappaleet saattavat sinkoutua ilmaan.
• Älä käytä tuotetta paikassa, jossa on salamaniskun vaara.
• Älä käytä laitetta huonosti valaistuissa olosuhteissa. Käyttäjällä on oltava esteetön näkyvyys työalueelle, jotta hän näkee mahdolliset vaaratekijät.
• Pidä kädet ja jalat poissa leikkuualueelta. Leikkuualue on leikkuulaitteen alla ja sivupoistokourun sisällä. Pidä sivupoistokourun aukko aina vapaana. Älä kurkottele leikkuulaitteen alle.
  ■ Noudata lisävarusteiden vaihtoa koskevia ohjeita.

VALMISTELUT

Käytä kestäviä pitkiä housuja, pitkähihaista yläosaa ja vankkoja luistamattomia jalkineita. Älä käytä sortseja ja sandaaleja tai kulje avojaloin. Älä käytä löysiä vaatteita tai vaatteita, joista riippuu nuoria tai siteitä.
- Käytä aina sivusuojilla varustettuja suojalaseja. Käytä suojanaamaria, jos työntekosi on pölyistä.
■ Terän sinkoamat esineet voivat aiheuttaa vakavia henkilövammoja. Tarkista huolella alue, jolla laitetta käytetään, ja poista kaikki kivet, tikut, metallikappaleet, johdot, luut, lelut ja muut vierasesineet. Pidä mielessä, että kaikenlaiset narut ja langat voivat sotkeutua teriin.
Tarkista tuote aina silmämääräisesti ennen käyttöä varmistaaksesi, että terät, terän mutterit ja leikkurikokonaisuus eivät ole kuluneita tai vaurioituneita.
■ Vaihda kuluneet tai vaurioituneet terät ja mutterit sarjoina, jotta tasapaino säilyy.
■ Vaihda kuluneet ja vioittuneet osat ennen tuotteen käyttöä.
- Älä koskaan kohdista leikkuuroskaa ketään päin. Suunnittele ajoreitti siten, että materiaalia ei sinkoudu sivullisten ja autojen päälle tai teille, jalankulkukäytäville ja ikkunoihin. Vältä myös poistoainesta sinkoutumasta seinää tai muita esteitä vasten, sillä se saattaa singota takaisin päällesi.

KÄYTTÖ

■ Kun tuote käynnistetään, käyttäjän on istuttava tukevasti istuimella ohjauspyörän takana. Älä koskaan käynnistä tuotetta, jos

• kaikki neljä pyörää eivät ole maassa
• sivupoistokouru on avoin eivätkä ruohokerääjä tai silppurin kansi suojaa sitä
• kädet ja jalat ovat leikkuuterien tiellä

■ Kytke terät pois päältä, kun tuotetta ei käytetä.
- Älä koskaan käytä tuotetta suljetussa tilassa.

■ Pysäytä terä, kun ylität sorateitä, jotta soraa ja kiviä ei sinkoutuisi. Aja tuotetta hitaasti ja varoen, ettet menetä sen hallintaa.
Käynnistä moottori huolellisesti ohjeiden mukaisesti ja pidä kädet ja jalat kaukana teristä. Älä laita käsiä tai jalkoja lähelle pyöriviä osia tai niiden alle.

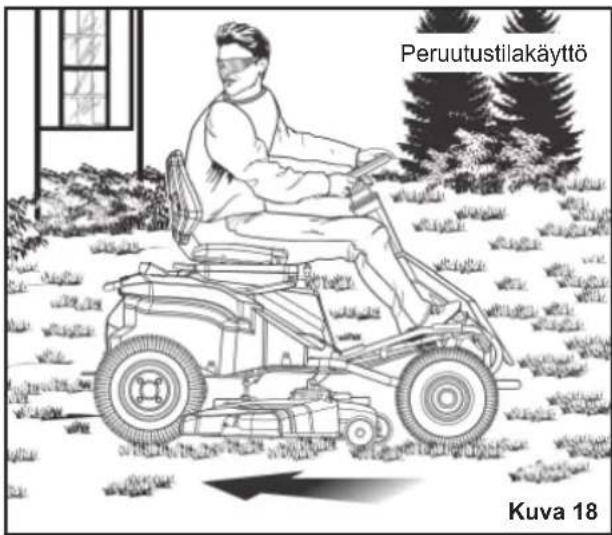

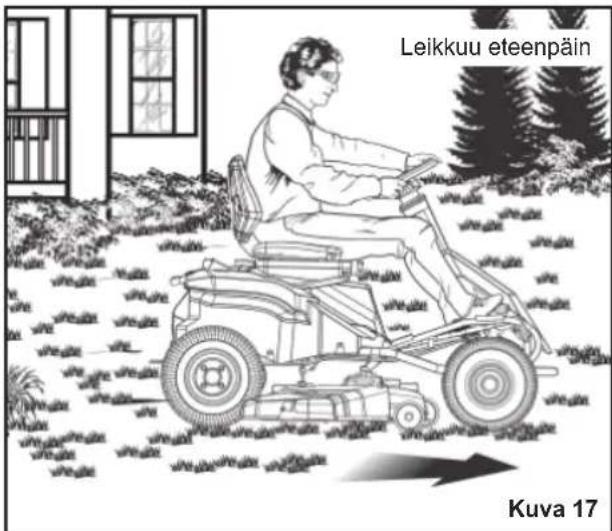

- Älä leikkaa peruutussuunnassa, ellei ehdottomasti välttämätöntä. Katso aina alas ja taaksesi ennen peruuttamista ja peruuttamisen aikana.
- Katso aina taaksesi ja alaspäin, ettei tiellä ole pieniä lapsia, muita sivullisia tai lemmikkieläimiä, ennen kuin peruutat ja peruuttamisen aikana.
■ Noudata erityistä varovaisuutta lähellä sokeita kulmia, pensaita, puita ja muita kohteita, kuten riippuvia pensaita, jotka voivat estää näkyvyyttä.
■ Hidasta ennen kuin käännyt.

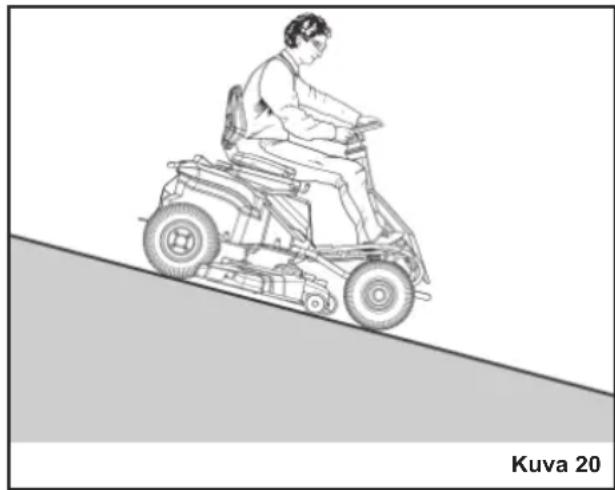

■ Rinteissä syntyy paljon hallinnan menetyksestä ja kaatumisista johtuvia onnettomuuksia, joista voi olla seurauksena vakava loukkaantuminen tai jopa kuolema. Rinteessä toimiminen vaatii erityistä varovaisuutta. Jos et kykene peruuttamaan rinteessä tai tunnet olosi epävarmaksi, älä leikkaa ruohoa. Älä käytä tuotetta koskaan jyrkissä rinteissä, joiden kaltevuus on yli 15°. Kopioi tai leikkaa Rinneajon opas, joka on tämän oppaan lopussa, ja määritä sen avulla, onko rinne liian jyrkkä turvalliseen käyttöön.

- Älä koskaan yritä ajaa jyrkkää rinnettä tai leikata rinnettä, jonka kaltevuus on yli 15°.

- Leikkaa ylös ja alas: älä leikkaa rinteiden poikki.

- Vältä koloja, uria, möykkyjä, kiviä ja muita piilossa olevia esteitä. Epätasainen maasto voi johtaa ajoleikkurin kaatumiseen. Korkeassa nurmikossa saattaa olla piilossa esteitä.

- Käytä hidasta nopeutta, jotta sinun ei tarvitse pysähtyä äkillisesti tai jottet kiihdytä vahingossa rinteessä.

• Älä leikkaa kosteaa nurmikkoa rinteessä. Renkaiden pito saattaa heikentyä, ja hallinta saatetaan menettää.

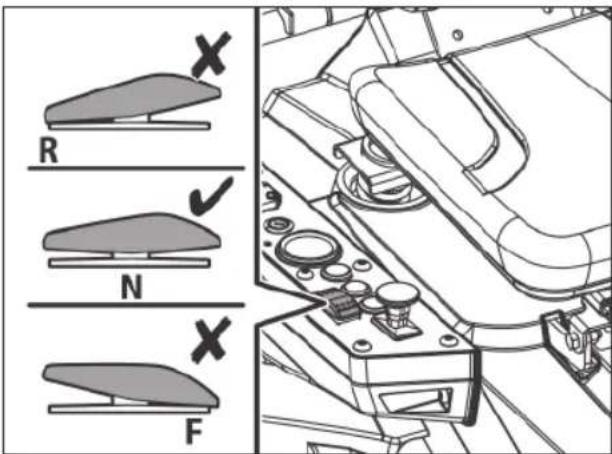

• Pidä suunnan ohjauskytkin aina eteenpäinasennossa, kun ajat rinteissä alaspäin. Älä siirrä vapaalle ja aja vapaalla rinnettä alaspäin, sillä vaarana on leikkurin hallinnan menetys.
• Älä käynnistä, pysähdy tai käänny rinteessä. Jos renkaat menettävät pitoa, kytke terät pois päältä ja aja hitaasti suoraan rinnettä alaspäin.
• Pidä kaikki liikkeet rinteessä hitaina ja asteittaisina. Älä tee äkillisiä nopeus- tai suunnanvaihdoksia, sillä muuten tuote voi kaatua.
• Ole erityisen tarkkana, kun käytät tuotetta lisävarusteiden kanssa. Ne voivat vaikuttaa tuotteen vakauteen. Älä käytä jyrkissä rinteissä, joiden kaltevuus on yli 15°.
• Älä yritä vakauttaa tuotetta asettamalla jalkasi maahan.
• Älä käytä tuotetta jyrkänteiden, ojien, hyvin jyrkkien rinteiden tai töyräiden lähellä. Tuote voi äkillisesti kaatua, jos pyörä ylittää reunan tai jos reuna sortuu: tällöin vaarana on kuolema tai vakava loukkaantuminen.

- Älä koskaan jätä käynnissä olevaa tuotetta valvomatta. Sammuta aina terät, kytke käsijarru päälle, pysäytä moottori ja irrota virta-avain ennen kuin astut alas.

- Varo liikennettä, kun leikkaat teiden lähellä. Leikkurilla ei saa ajaa maanteillä.

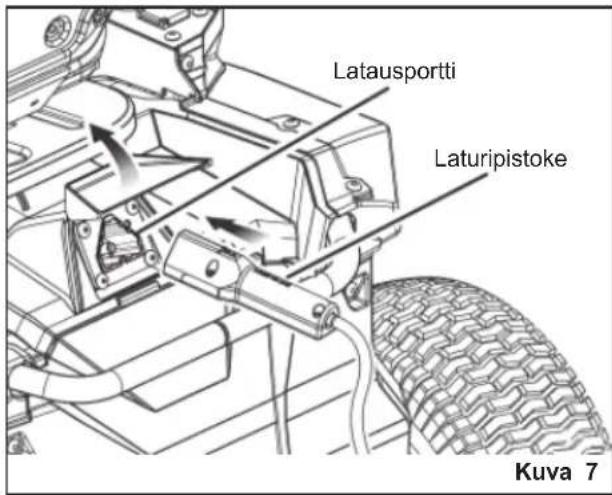

LISÄÄ LATURIN TURVALLISUUSVAROITUKSIA

Laturi on tarkoitettu ainoastaan sisäkäyttöön.
■ Ensiöpareja ei saa ladata (ne eivät ole ladattavia).
■ Tarkista virtajohto aina ennen käyttöä. Jos löytyy mitään merkkejä vaurioitumisesta, pätevän henkilön on vaihdettava se valtuutetussa huollossa, jotta vältytään vaaroilta.

■ Lataa tuote hyvin ilmastoidussa sisätilassa. Älä lataa tuotetta suljetussa tilassa.
■ Laturissa on maadoitusnastalla varustettu pistoke, ja se on liitettävä sopivaan pistorasiaan, joka on asennettu ja maadoitettu asianmukaisesti kaikkien paikallisten lakien ja määräysten mukaisesti. Älä käytä sovittimia äläkä muuntele toimitettua pistoketta. Jos pistokytkintä ei voida kytkeä oikein pistorasiaan, anna sähkömiehen asentaa sopiva pistorasia.

MUITA AKUN TURVALLISUUSVAROITUKSIA

VAROITUS

Jotta vältetään lyhytsulun aiheuttama tulipalon, loukkaantumisen tai tuotteen vahingoittumisen vaara, älä koskaan upota työkalua, vaihtoakkua tai latauslaitetta nesteeseen ja huolehdi siitä, ettei mitään nesteitä pääse tunkeutumaan laitteiden tai akkujen sisään. Syövyttävät tai sähköä johtavat nesteet, kuten suolavesi, tietyt kemikaalit ja lalkaisuaineet tai valkaisuaineita sisältävät tuotteet voivat aiheuttaa lyhytsulun.

VAROITUS

Tulipalo-, räjähdys- tai palovammojen vaara. Älä pura akkupakkausta, altista sitä yli 60°C:n lämpötilalle tai polta sitä.

■ Akkupakkaus sisältää happoa. Jos happo joutuu kosketuksiin ihon tai vaatteiden kanssa, huuhtele välittömästi vedellä 10 minuutin ajan. Jos nestettä pääsee silmiin, hakeudu lääkäriin.
■ Akkuja ei saa ladata, jos niissä näkyy merkkejä vuotamisesta. Hävitä vuotavat akut oikein.

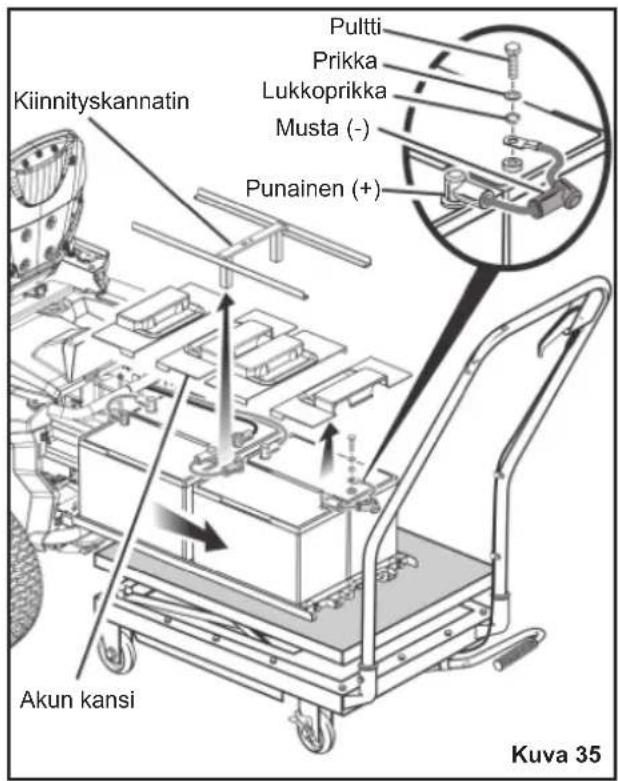

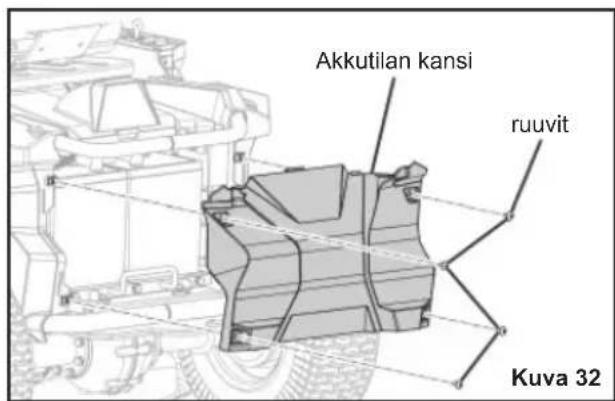

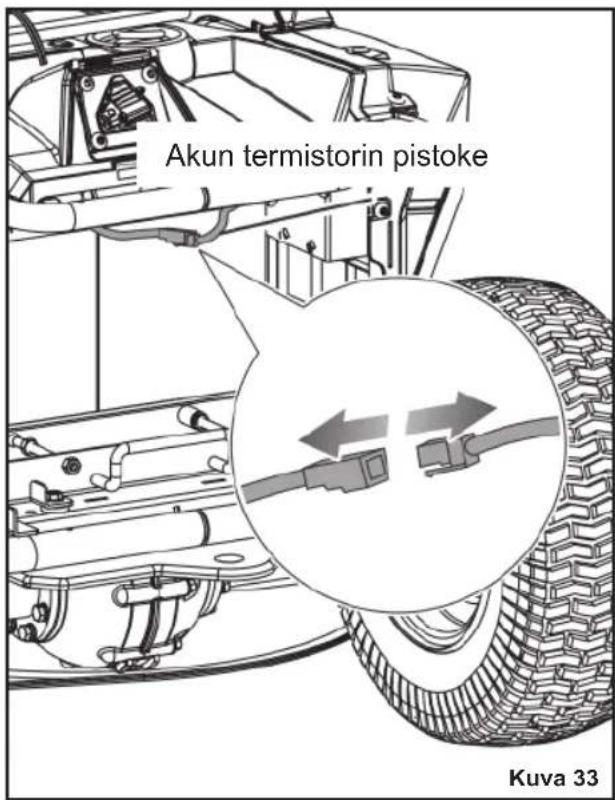

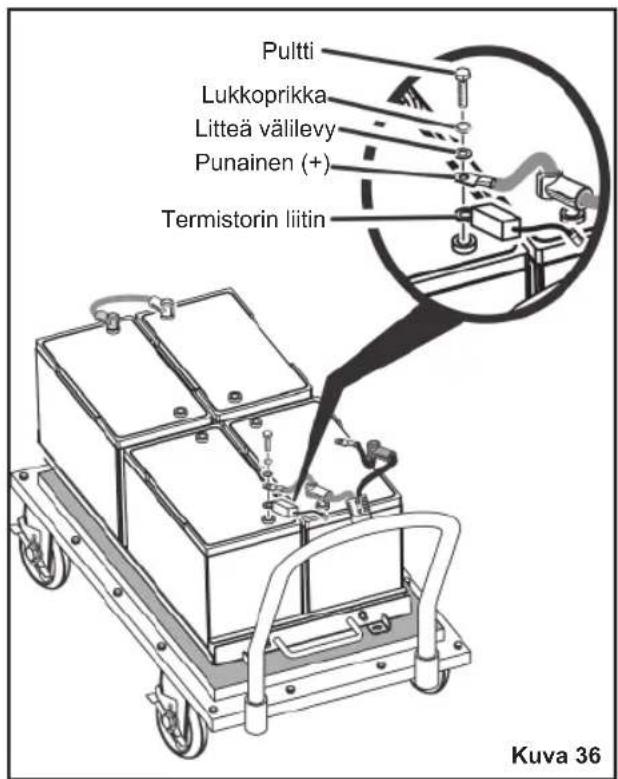

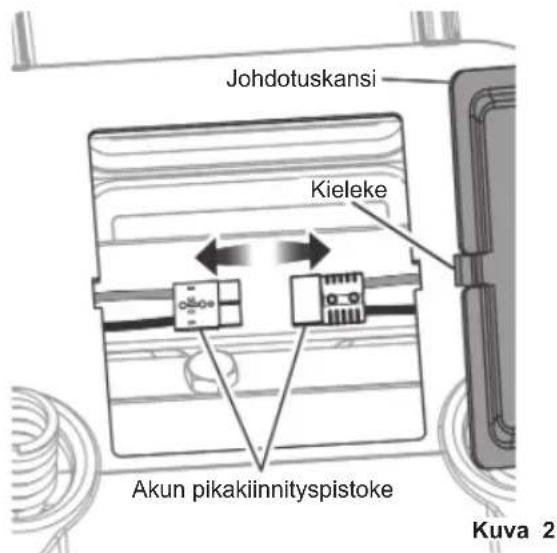

AKUN IRROTTAMINEN JA VALMISTELEMINEN KIERRÄTYSTÄ VARTEN

Säästä luonnonvaroja kierrättämällä tai hävittämällä akku asianmukaisesti.

Tuote sisältää lyijyakkuja. Paikalliset lait voivat estää lyijyakkujen hävittämisen kotitalousjätteen mukana. Pyydä paikallisilta

jäteviranomaisilta tietoja kierrätyksestä ja/tai hävittämisestä.

VAROITUS

Kun irrotat akun, peitä sen navat kestävällä teipillä. Älä yritä hävittää tai purkaa akkua tai irrottaa siitä osia. Lyijyakut on kierrätettävä tai hävitettävä asianmukaisesti. Älä koskaan kosketa molempia napoja metalliesineillä ja/tai ruumiin osilla, sillä tämä aiheuttaisi oikosulun. Pidä poissa lasten ulottuvilta. Näiden varoitusten laiminlyönti voi aiheuttaa tulipalon ja/tai vakavan vamman.

KULJETUS JA VARASTOINTI

Sammuta tuote, kytke käsijarru päälle ja irrota virta-avain. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin. Anna laitteen jäähtyä kunnolla, ennen kuin siirrät sen säilytykseen tai kuljetat sitä ajoneuvossa.
■ Puhdista laitteesta kaikki vieraat materiaalit. Varastoi laite viileään, kuivaan ja hyvin tuuletettuun paikkaan, jossa lapset eivät pääse siihen käsiksi. Virta-avain on irrotettava ja sitä on säilytettävä erillisessä paikassa lasten ulottumattomissa.
- Pidä tuote erillään syövyttävistä aineista, kuten puutarhakemikaaleista ja jäänestosuolasta. Älä säilytä laitetta ulkona.

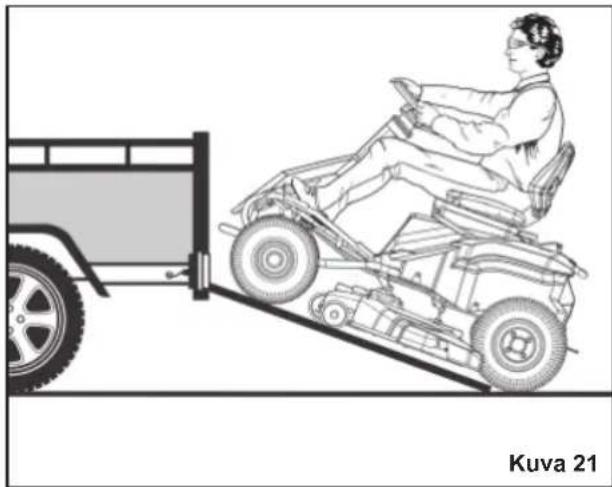

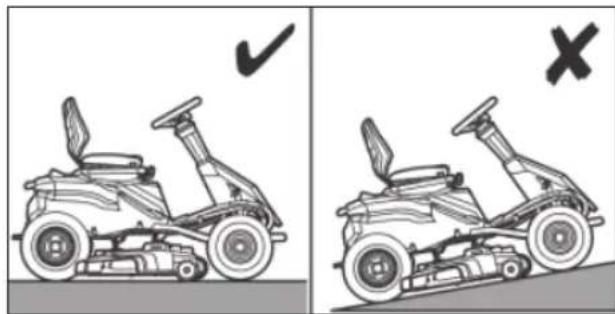

■ Ole erityisen varovainen, kun lastaat tuotteen perävaunulle tai kuorma-autoon tai kun otat sen siitä. Paina jarrupoljinta tarpeen mukaan nopeuden hallinnoimiseksi. Tuote rullaa vapaasti, jos se on kaltevalla pinnalla ilman, että jarrupoljinta painetaan tai käsijarru kytketään päälle. Kun tuote lastataan tai poistetaan, älä ylitä suositeltua suurinta toimintakulmaa, joka on 15°.

VAROITUS

Ole erittäin varovainen nostaessasi ja kallistaessasi laitetta huoltoa, puhdistusta, varastointia tai kuljetusta varten. Terä on terävä. Pidä kaikki ruumiinosat poissa terän tieltä terän ollessa paljaana.

LYIJYAKKUJEN KULJETUS

Kuljeta akkuja paikallisten ja kansallisten ehtojen ja säädösten mukaisesti.

Noudata kaikkia pakkaamista ja nimeämistä koskevia erikoissäädöksiä, kun kolmas osapuoli kuljettaa akkuja. Varmista, että mikään akku ei kosketa muita akkuja tai johtavaa materiaalia kuljetuksen aikana suojaamalla paljaat navat eristävillä, johtamattomillä korkeilla tai teipillä. Älä kuljeta akkuja, jotka ovat halkeilleet tai vuotavat. Kysy kuljetusliikkeeltä lisäneuvoja.

HINAUKSEN TURVALLISUUSVAROITUKSET

VAROITUS

Ole erityisen varovainen tuotetta hinatessasi. Terä on terävä. Pidä kaikki ruumiinosat poissa terän tieltä terän ollessa paljaana.

Käytä maalaisjärkeä hinauksessa. Liian raskas kuorma rinteessä on vaarallinen. Renkaiden pito voi heikentyä, jolloin tuotteen hallinta saatetaan menettää.
■ Noudata valmistajan antamia pyörien painoja tai vastapainoja koskevia suosituksia.
■ Hinatun kokonaiskuorman ei tule ylittää hinattavan kuorman kokonaispainoa 226,8 kg (500 naulaa).
■ Kiinnitä hinausvaruste ainoastaan hinauslevyyn.
- Älä koskaan päästä lapsia tai muita hinatun laitteen päälle.
■ Pysähtymismatka kasvaa nopeuden ja hinatun kuorman painon kasvaessa. Aja hitaasti ja varaa lisäaikaa ja -etäisyyttä pysähtymiseen.
- Älä tee jyrkkiä käännöksiä hinatessasi. Ole erityisen varovainen, kun käännyt tai kun työskentelet haastavassa maastossa. Peruuta varovasti.

HUOLTO

VAROITUS

Käytä ainoastaan alkuperäisiä valmistajan tuottamia varaosia, lisälaitteita ja lisävarusteita. Tämän noudattamatta jättäminen voi johtaa loukkaantumiseen ja huonoon tulokseen ja voi mitätöidä takuun.

VAROITUS

Huolto kaipaa suurta huolellisuutta ja hyvää työkalun tuntemusta: Se on annettava pätevän teknikon tehtäväksi. Teetä huollot ainoastaan valtuutetussa huoltoliikkeessä. Käytä huollossa ainoastaan alkuperäisiä valmistajan tuottamia varaosia.

Säilytä tuotetta huolellisesti ja huolehdi siitä, että se on hyvässä työkunnossa. Pidä terät terävinä ja suojukset paikoillaan ja hyvässä kunnossa. Vakavien henkilövahinkojen ja tuotteen vaurioitumisen estämiseksi ja parhaan suorituskyvyn varmistamiseksi kuluneet, taittuneet, halkeilleet tai epätasaisesti kuluneet terät on vaihdettava. Epätasainen terä aiheuttaa tärinää, joka voi vahingoittaa moottorin käyttöyksikköä tai johtaa loukkaantumisiin.
- Älä koskaan tee mitään säätöjä tai korjauksia moottorin käydessä ja terien liikkuessa.

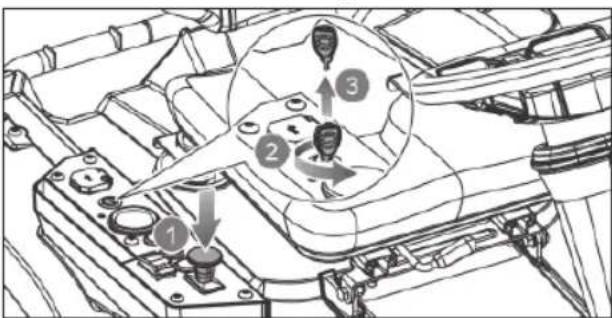

- Irrota virta-avain tuotteesta ennen varastointia, huoltoa tai lisävarusteiden vaihtoa. Ennaltaehkäisevät turvatoimet vähentävät riskiä laitteen käynnistymisestä vahingossa.

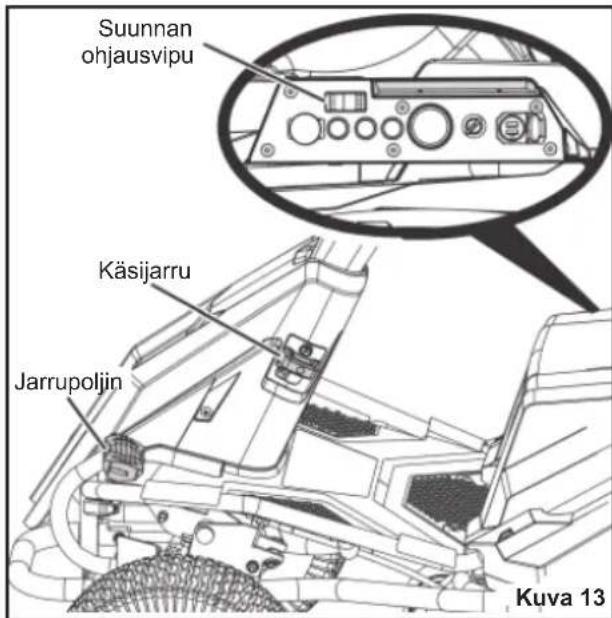

■ Sammuta tuote, kytke käsijarru päälle ja irrota virta-avain. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin:

• ennen kuin jätät tuotteen ilman vartiointia (myös nurmikon leikkuujätteiden hävittämistä varten).
• Ennen tukoksen poistamista tai poistokourun puhdistusta
• ennen tuotteen tarkastusta, puhdistusta ja huoltoa

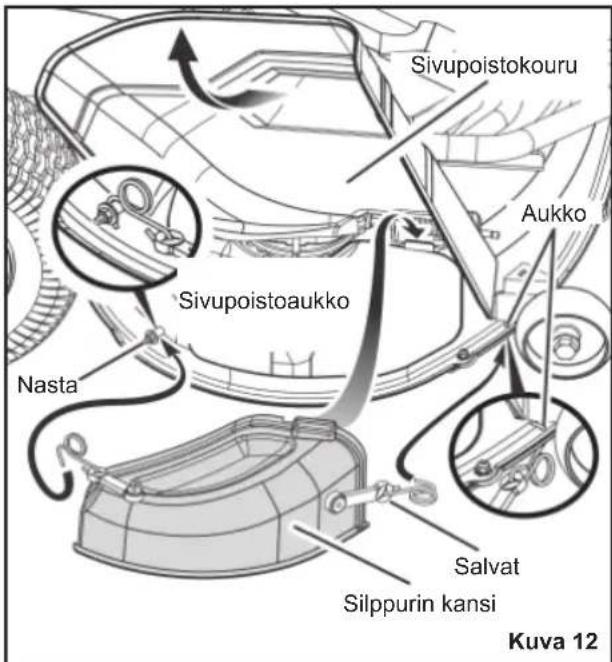

  • ennen silppurin kannen poistoa
• ennen ruohon poistokourun kannen avaamista

- vieraaseen esineeseen osumisen jälkeen

– Tarkista laite huolella vaurioiden varalta.
– Vaihda terä, jos se on mitenkään vioittunut.
– Huolla mahdolliset vauriot ennen uudelleen käyttöä.

- Jos tuote alkaa täristä epänormaalisti (tarkista välittömästi)

• tarkista laite, erityisesti terät, vaurioiden varalta
  – Vaihda terä, jos se on mitenkään vioittunut.
• vaihda tai korjaa kaikki vioittuneet osat
• tarkista, onko jokin osa löysällä, ja kiristä tarvittaessa

■ Voit tehdä tässä käyttöoppaassa kuvattuja säätöjä ja korjauksia. Huollata ja korjauta ruohonleikkuri ainoastaan valtuutetussa huoltoliikkeessä.
- Ota yhteys valtuutettuun huoltoliikkeeseen vaurioituneiden tai lukukelvottomien merkintöjen vaihtamiseksi.
■ Tuotteen ja laturin saa huoltaa ainoastaan valtuutettu korjaushenkilökunta. Siitä, että epäpätevä henkilö huoltaa laitetta, saattaa seurata käyttäjän loukkaantuminen ja laitteen vioittuminen.
■ Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta tuote olisi aina turvallinen ja käyttövalmis.

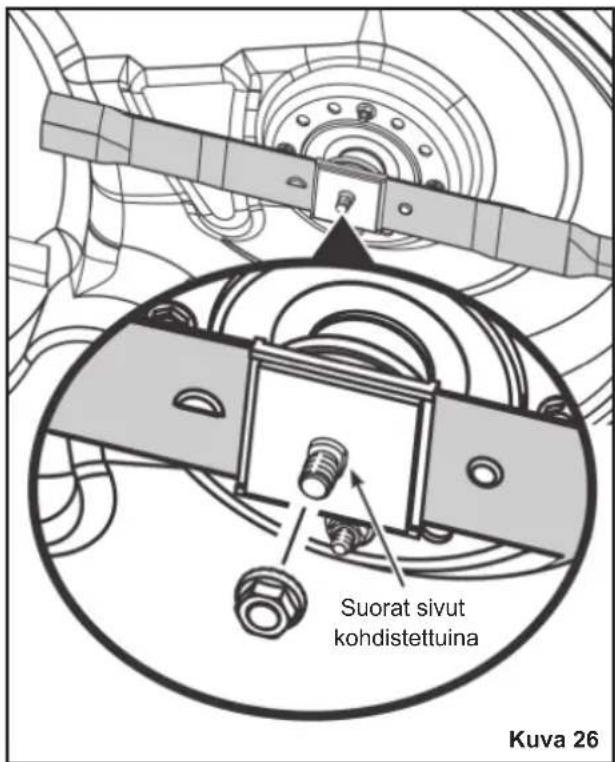

■ Terän pultit on kiristettävä suositeltuun kiristysmomenttiin.
■ Tarkista jarrut ennen kutakin käyttökertaa ja monta kertaa käytön aikana. Säädä ja huolla tarpeen mukaan.

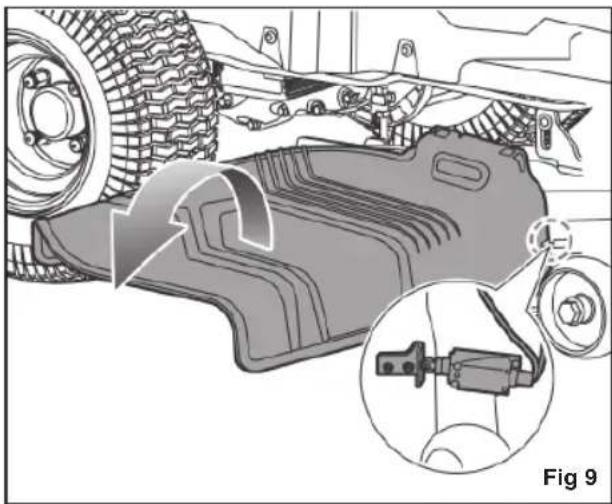

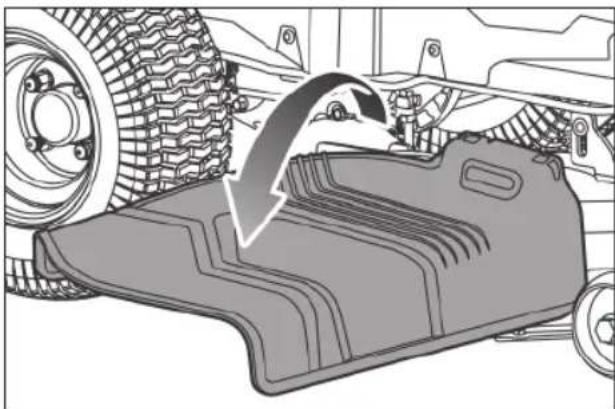

Sivupoistokouru on jousikuormitettu suojus, joka peittää leikkuulaitteen sivupoistoaukon ja kohdistaa ruohojätteet ja jäämät pois päin käyttäjästä. Varmista aina, että moottori on pois päältä ja että terät eivät enää liiku ennen sivupoistokourun tarkastusta, liikuttamista, puhdistusta tai huoltoa.
■ Vaihda kuluneet ja vahingoittuneet osat turvallisuussyistä.
■ Vaihda kuluneet tai vioittuneet terät ja pultit sarjoina säilyttääksesi tasapainon.

• Varo laitetta säätäessäsi, että sormet eivät jää liikkuvien terien ja laitteen kiinteiden osien väliin.
  ■ Leikkuuterät jatkavat pyörimistään muutaman sekunnin ajan moottorin sammutuksen jälkeen. Kun huollat terää, pidä mielessä, että vaikka pistoke on irrotettu pistorasiasta, terät voivat yhä pyöriä. Älä aseta mitään kehon osaa terän alueelle, kunnes olet varma, että terät ovat täysin pysähdyksissä.
  ■ Tuotteen terä on terävä. Ole varovainen ja käytä paksuja käsineitä asettaessasi pulttia paikoilleen ja asentaessasi tai puhdistaessasi sitä ja tarkistaessasi sen kireyttä.
  ■ Puhdista tuote aina käytön jälkeen pehmeällä ja kuivalla liinalla. Valtuutetun huoltopisteen on korjattava tai vaihdettava vioittuneet osat asianmukaisesti.
• Pidä tuote puhtaana ruohosta, lehdistä ja muista jäämistä.
• Älä puhdista tuotetta vedellä. Käytä ilmaa liikuttavaa laitetta, kuten kompressoria tai lehtipuhallinta, tuotteen puhdistuksessa.

TUKOKSEN POISTAMINEN

Sammuta tuote, kytke käsijarru päälle ja irrota virta-avain. Aseta leikkuulaite enimmäiskorkeudelle. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin.
Käytä aina paksuja suojakäsineitä etsiessäsi ja poistaessasi tukosta. Terät ovat terävät ja tukos itsessään voi olla terävä esine.
■ Tarkasta sivun poistokouru ja poista tukokset varovasti.
■ Jos näet tukoksia, poista ne varovasti. Muista, että terä saattaa liikkua puhdistuksen aikana.

KÄYTTÖÖN LIITTYVÄT RISKIT

Vaikka tuotetta käytettäisiin ohjeiden mukaisesti, ei ole mahdollista täysin eliminoida tiettyjä käyttöön liittyviä riskitekijöitä. Käytössä voi aiheutua seuraavia vaaroja, ja käyttäjän tulee kiinnittää erityistä huomiota niiden välttämiseen:

■ Tärinän aiheuttama vamma

– Käytä aina työhön oikeaa työkalua. Käytä nimettyjä kahvoja ja rajoita työaikaa sekä altistumista.

■ Melun aiheuttama vamma
– Käytä suojalaseja ja rajoita altistumista.
■ leikkuuterään koskettamisesta aiheutuva vamma
– Pidä suojaamattomat kehonosat aina kaukana teristä.
■ poissinkoavien esineiden aiheuttama vahinko
– Käytä aina riittävän hyviä suojalaseja.

RISKIEN VÄHENTÄMINEN

Raporttien mukaan käsikäyttöisten laitteiden tärinä voi joidenkin kohdalla myötävaikuttaa Raynaud's Syndromen (Raynaudin oireen) ilmenemiseen. Oireita ovat pistely, turtuus ja sormien kalpeneminen, yleensä kylmässä ilmassa. Perinnölliset tekijät, kylmyys ja kosteus, ruokavalio, tupakointi sekä työtavat voivat kaikki myötävaikuttaa näiden oireiden ilmenemiseen. Käyttäjä voi ehkäistä tärinän aiheuttamia vaikutuksia seuraavasti:

• Pidä itsesi lämpimänä kylmällä säällä. Käytä tuotteen käytön aikana käsineitä, jotta kätesi ja ranteesi pysyvät lämpöisinä. Raporttien mukaan kylmä ilma on tärkeä tekijä Raynaud's Syndromen (Raunaudin oireiden) ilmenemisessä.
  ■ Harjoita kunkin käyttöjakson jälkeen liikuntaa, jotta verenkierto lisääntyisi.
• Pidä työn aikana säännöllisesti taukoja. Rajoita päivittäisen tärinän määrä.

Jos mitään yllä mainittuja oireita ilmenee, lopeta heti laitteen käyttö ja kerro oireista lääkärille.

VAROITUS

Laitteen pitkittynyt käyttö voi aiheuttaa tai vaikeuttaa vammoja. Kun käytät mitä tahansa laitetta pitkiä aikoja, muista pitää säännöllisiä taukoja.

LAATIKON SISÄLTÖ

Päältäajettava ruohonleikkuri x1

■ Istuinkokoonpano x1
■ Työkalusarja ja lisävarustelaatikko

• Kiintoavaimet x2
  • Kuusiokoloavain x1
• Torx-avain x1
  • Käynnistysavain x2
• Silppurin kansi x1
• Käyttöohjeet x 1
• Pika-aloitusopas x1
  • Kokoonpano-opas x1

■ Ohjauspylvään asennuskotelo

■ Laturi x 1

HUOMAUTUS: Katso täydellistä luetteloa ohjauspylvään osista Irto-osien luettelo -osiosta.

TUOTTEESSA OLEVAT SYMBOLIT

Varoitus

Kaikki ohjeet on luettava ja ymmärrettävä ennen tuotteen käyttöä. Noudata varoituksia ja turvallisuusohjeita.

Pidä kaikki sivulliset vähintään 30 metrin päässä toiminta-alueelta –erityisesti lapset ja lemmikit.

Älä koskaan kuljeta lapsia tai aikuisia edes silloin kun terät ovat kytkettyinä pois päältä.

Katso aina alas ja taaksesi ennen kuin peruutat ja peruutuksen aikana ja varmista, että alueella ei ole lapsia, muita sivullisia tai lemmikkieläimiä.

Älä käytä ruohonleikkuria rinteessä, jonka kaltevuus on yli 15°. Leikkaa rinteitä ylös ja alas: älä poikittain.

Taattu äänenteho on 100 dB (A).

Pidä kädet ja jalat poissa terästä ja leikkualueelta. Älä astu leikkuulaitteen tai sivupoistokourun päälle.

Pidä kaikki sivulliset vähintään 30 metrin päässä toiminta-alueelta –erityisesti lapset ja lemmikit.

Varo sinkoutuneita ja muita lentäviä esineitä.

Älä koskaan kuljeta lapsia tai aikuisia edes silloin kun terät ovat kytkettyinä pois päältä.

Katso aina alas ja taaksesi ennen kuin peruutat ja peruutuksen aikana ja varmista, että alueella ei ole lapsia, muita sivullisia tai lemmikkieläimiä.

Pidä kädet ja jalat poissa terästä ja leikkuualueelta.

Jarru Paina jarrupoljinta tuotteen pysäyttämiseksi.

Käsijarru

Kaasu Paina kaasupoljinta ajaaksesi eteen- tai taaksepäin.

Latausportti

Tämä työkalu on sen EU-maan kaikkien sääntömääräisten standardien mukainen, josta se on ostettu.

EurAsian- vaatimustenmukaisuusmerkki

REVERSE MODE OPTION RMO

Tuotetta voidaan käyttää peruuttamalla terät kytkettyinä päälle, kun RMO-painiketta on painettu ja punaisen painikkeen valo palaa. Katso aina alas ja taaksepäin ennen kuin peruutat. Taaksepäin leikkaamista ei suositella.

Nosta terän kytkentäpainike ylös päälle kytkemiseksi. Paina terän kytkentäpainike alas pois päältä kytkemiseksi.

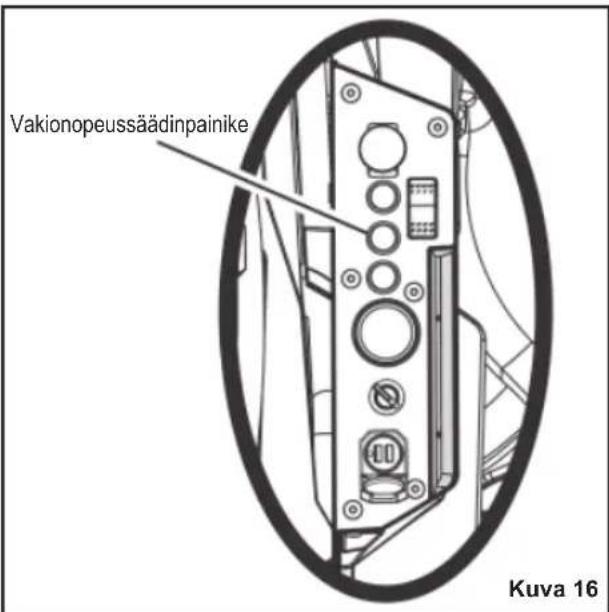

Vakionopeussäätimen avulla tuote voi edetä tasaisella nopeudella ilman, että käyttäjän pitäisi painaa koko ajan kaasupoljinta. Tutustu Vakionopeussäätimen asetus -osioon.

Käytöstä poistettavia sähkölaitteita ei pidä hävittää talousjätteiden mukana. Ne on mahdollisuuksien mukaan pantava kiertoon. Kierrätysohjeita antavat kunnan viranomaiset ja vähittäiskauppiaat.

Ukrainalainen säädöstenmukaisuusmerkintä

Vain sisäkäyttöön

Hidas sulake

Käyttäjän on luettava ja ymmärrettävä käyttöohjeet ennen tämän laitteen käyttöä, jotta onnettomuusriski pienenisi.

Korkeapainesuihkuvaara

Vähennä loukkaantumisen ja rikkoutumisen riskiä olemalla koskettamatta mitään kuumaa pintaa.

Jos laitetta ei käytetä kuivassa ympäristössä ja jos turvasääntöjä ei noudateta, saatetaan altistua sähköiskulle.

Sähköiskun vaara.

Irrota laturi aina virransyötöstä ennen akkuun liittämistä tai siitä irrottamista. Älä saata työkalua sateelle alttiiksi äläkä käytä sitä kosteissa paikoissa.

Älä altista konetta sateelle tai kosteudelle.

Pidä poissa sytymislähteiden, kipinöiden ja liekkien luota.

Tuuletusaukkoja ei saa peittää, ja käytön aikana täytyy varmistaa riittävä tuuletus.

Pidä poissa lasten ja kouluttamattomien henkilöiden ulottuvilta.

Käytä silmäsuojaimia.

Akkupakkaus sisältää happoa. Jos happo joutuu kosketuksiin ihon tai vaatteiden kanssa, huuhtele välittömästi vedellä 10 minuutin ajan.

Jos nestettä joutuu silmiin, huuhtele niitä puhtaalla vedellä vähintään 10 minuuttia ja hakeudu sitten lääkärin hoidettavaksi.

Ei saa kaataa maahan. Akku on kierrätettävä.

Tuote sisältää lyijyakkuja. Paikalliset lait voivat estää lyijyakkujen hävittämisen kotitalousjätteen mukana. Pyydä paikallisilta jäteviranomaisilta tietoja kierrätyksestä ja/tai hävittämisestä.

Varmista, että sivupoistokouru on kokonaan kiinni ennen tuotteen käyttöä.

Älä käytä tuotetta, jos sivupoistokouru on auki.

Leikkurin ajaminen

Laita virta-avain paikoilleen ja käännä se ON-asentoon.

Aseta suunnan vaihtokytkin eteenpäinajon asentoon (F).

Paina jarrupoljinta käsijarrun pois päältä kytkemiseksi.

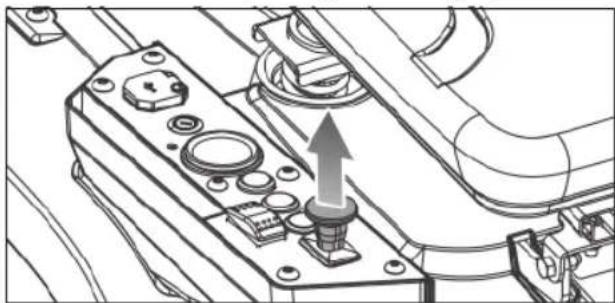

Vedä terän kytkentänuppi ylös terien päälle laittamiseksi.

Paina kaasupoljinta ruohon leikkaamiseksi.

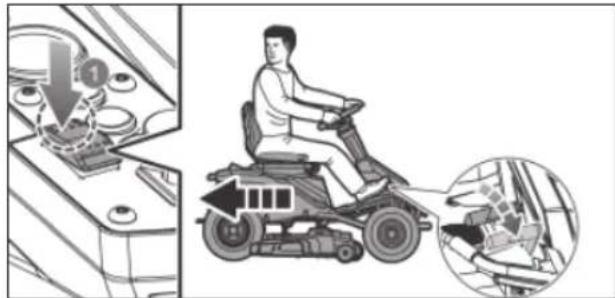

Ruohonleikkuu peruuttamalla

Paina jarrupoljinta ja saata leikkuri kokonaan pysähdyksiin.

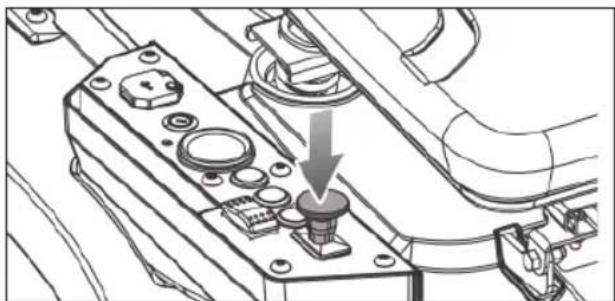

Paina terän kytkentänuppi alas terien pois päältä kytkemiseksi.

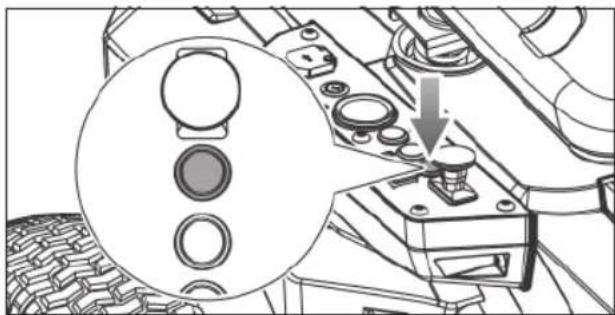

Paina peruutustilapainiketta.

Vedä terän kytkentänuppi ylös terien päälle laittamiseksi.

Aseta suunnan ohjauskytkin peruutusasentoon (R).

Paina kaasupoljinta ja peruuta tarvittaessa.

Leikkurin pysäköinti

Pysäytä leikkuri tasaiselle ja vakaalle pinnalle. Älä pysäytä tuotetta rinteeseen.

Paina jarrupoljinta ja kytke käsijarru päälle.

Aseta suunnan ohjauskytkin vapaalle (N).

Paina terän kytkentänuppi alas terien pois päältä kytkemiseksi.

Käännä avain OFF-asentoon.

Leikkurin pysäyttäminen

Paina terän kytkentänuppi alas terien pois päältä kytkemiseksi.

Paina jarrupoljinta.

Kytke käsijarru päälle.

Käännä avain OFF-asentoon.

Poista virta-avain.

TÄMÄN KÄSIKIRJAN SYMBOLIT

Osat ja lisävarusteet on hankittava erikseen

Huom

Varoitus

Seuraavien merkkien tarkoitus on selittää, miten vakava riski tuotteeseen liittyy.

VAARA

Ilmaisee välitöntä vaaratilannetta, joka ellei sitä vältetä, johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS

Ilmaisee potentiaalisen vaaratilanteen, joka ellei sitä vältetä, johtaa kuolemaan tai vakavaan loukkaantumiseen.

HUOMAUTUS

Ilmaisee potentiaalisen vaaratilanteen, joka ellei sitä vältetä, saattaa johtaa pienempään tai keskivaikeaan loukkaantumiseen.

HUOMAUTUS

(Ilman turvallisuusvaroitussymbolia) Ilmoittaa tilanteesta, jossa omaisuutta saattaa vaurioitua.

KOKOONPANO

VAROITUS

Loukkaantumisten vaaran vähentämiseksi lue ja sisäistä tämän käyttöoppaan kokoonpanoa koskeva osio ennen tuotteen kokoamiseen ryhtymistä. Säilytä tämä käsikirja tulevaa käyttöä varten.

KOKOONPANON TURVALLISUUSSÄÄNNÖT

VAROITUS

Noudata ehdottomasti momenttiavaimen kaikkia kirstystietoja. Muutoin seurauksena voi olla vakava loukkaantuminen.

Kaikki tässä oppaassa olevat tiedot, kuvat, valokuvat ja tekniset tiedot perustuvat julkaisuhetkellä käytettävissä oleviin uusimpiin tuotetietoihin. Parannusten tai muiden muutosten vuoksi tuote saattaa poiketa tässä oppaassa kuvatusta. Pidätämme oikeuden muuttaa tuotetta milloin tahansa, ilman ennakkoilmoitusta ja ilman velvollisuutta tehdä samat tai samantapaiset muutokset mihin tahansa aiemmin valmistettuun tai myytyyn tuotteeseen.

■ Kaikilla tätä tuotetta kokoavilla henkilöillä tulee olla asianmukainen koulutus ja kokemus. Lue tämä opas huolellisesti ja noudata kaikkia oppaassa olevia kokoonpanomenetelmiä.
■ Kaikki kokoonpanot on tehtävä siten, että tuote on tasaisella pinnalla.

TARVITTAVAT TYÖKALUT

Kokoonpanossa tarvitaan seuraavia työkaluja:

■ Momenttiavain
■ Rengaspainemittari
■ Hylsyavain
- 12 mm:n hylsy
- 13 mm:n hylsy
• 6 mm:n Käynnistysavain

PAKKAUKSEN PURKAMINEN

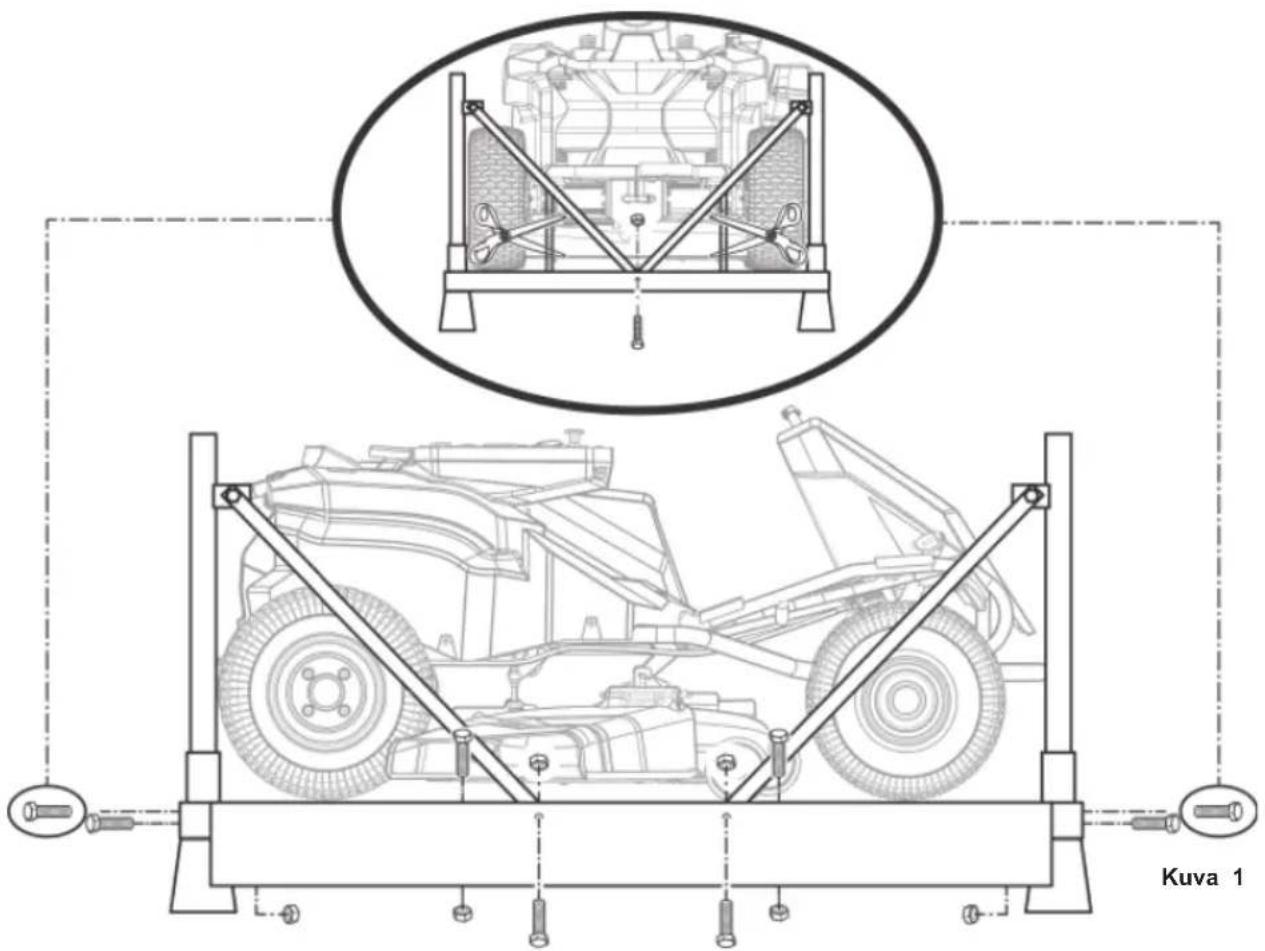

Katso kuvaa 1.

• Irrota pultit, jotka kiinnittävät kulma- ja sivukannattimet rungon pohjaan ja nosta kannattimet sitten irrottaaksesi ne.
  ■ Leikkaa nailonvanteet, jotka kiinnittävät etu- ja takapyörääkselit runkoon.

• Irrota kotelot, jotka sisältävät irto-osat, kokoonpano-osat ja asiakirjat.

• Irrota ja aseta sivuun kaikki käsillä olevat pakkaus- ja päällystemateriaalit yksiköstä ja osista. Älä hävitä pakkausmateriaaleja, ennen kuin olet tarkastanut tuotteen ja käyttänyt sitä tyydyttävästi.

VAROITUS

Jos jokin Irto-osien luettelo -osiossa mainituista osista oli jo asennettuna tuotteeseen, kun tuote purettiin pakkauksesta, tarkista, että osa on koottu oikeaoppisesti, kiristetty kunnolla ja riittävän voimakkaasti (jos sovellettavissa) ennen kuin siirryt asennuksen seuraavaan vaiheeseen. Jos laite kootaan virheellisesti, sen käyttö voi johtaa vakaviin vammoihin.

■ Tarkista tuote huolella ja varmista, että se ei ole vioittunut kuljetuksen aikana.
■ Jos jokin osa on vioittunut tai puuttuu, soita valtuutettuun palvelukeskukseen ja pyydä apua.

HUOMAUTUS: Tuote tulee koota, kun se on rungon alaosassa. Kun kokoonpano on tehty, aseta leikkuulaite maksimikorkeudelle ja aseta sitten ramppi rungon alaosan viereen ja aja tuote hitaasti ja varoen pois rungolta.

VAROITUS

Ole varovainen, kun ajat tuotteen pois rungolta ja paina jarrupoljinta tarpeen mukaan nopeuden hallitsemiseksi. Tuote rullaa vapaasti, jos sitä liikutetaan kaltevalla pinnalla ilman, että jarrupoljinta painetaan tai käsijarru kytketään päälle. Jos näitä ohjeita ei noudateta, seurauksena voi olla hallinnan menetys ja kuolema, vakava loukkaantuminen tai omaisuusvahinko.

VAROITUS

Jos käytettävissä ei ole ramppia, aja tuote hitaasti ja varoen pois rungolta peruuttamalla ja katso samalla alas ja taaksepäin. Jos tuote ajetaan pois rungosta eteenpäinsuunnassa ilman ramppia, leikkuulaite voi vaurioitua.

Kuva 1

IRTO-OSIEN LUETTELO

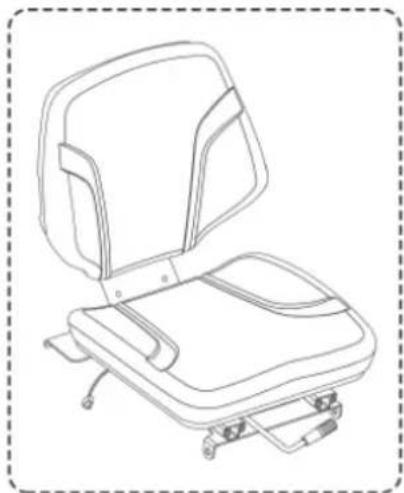

1. Istuinkokoonpano x1

2. Ohjauspylvään kokoonpano

Yläohjausakseli x1

Pultit x 2

Ohjauspylväs x1

Ohjauspylvään kansi x1

Laippa-aluslaatat x2

Jousi x 1

Ohjauspyörän napa x1

Ohjauspyörä x1

Litteä välilevy x 1

Laippamutteri x1

Ohjauspyörän kansi x1

1. Laturi x 1

2. Puskuri x 1

3. Käynnistysavain x3

VAROITUS

Jos on vaurioituneita tai puuttuvia osia, älä kokoa tuotetta, kunnes osat on vaihdettu uusiin ja alkuperäisiin valmistajan osiin. Jos tuote kootaan vaurioituneilla tai virheellisillä osilla tai jos osia puuttuu, seurauksena voi olla vakavia loukkaantumisia.

1.

Noudata ehdottomasti momenttiavaimen kaikkia kirstystietoja. Muutoin seurauksena voi olla vakava loukkaantuminen.

VAROITUS

Älä yritä tehdä muutoksia työkaluun tai liittää siihen lisävarusteita, joita ei suositella käytettäväksi tämän tuotteen kanssa. Jokainen sellainen muutos tai korjaus on väärinkäyttöä ja voi johtaa vaarallisiin, vakaviin loukkaantumisiin johtaviin tilanteisiin.

VAROITUS

Ennen kuin laitteeseen asennetaan osia, virta-avain on aina irrotettava, jotta vältytään vakavia henkilövahinkoja mahdollisesti aiheuttavalta vahingossa tapahtuvalta käynnistymiseltä.

AKUN LIITTÄMINEN

Katso kuvaa 2.

Kun tuote lähetetään eteenpäin tehtaalta, sen akut ovat irtikytkettyinä.

Liittäminen:

1. Paina johdotuskannen kielekkeitä ja nosta kansi irrottaaksesi sen.
2. Liitä laturin pikaliitospistokkeen kaksi päätä yhteen.

HUOMAUTUS: Asenna istuin seuraavassa osiossa kerrotulla tavalla ennen kuin asennat johdotuskannen uudelleen.

Johdotuskansi Kieleke Akun pikakiinnityspistoke Kuva 2

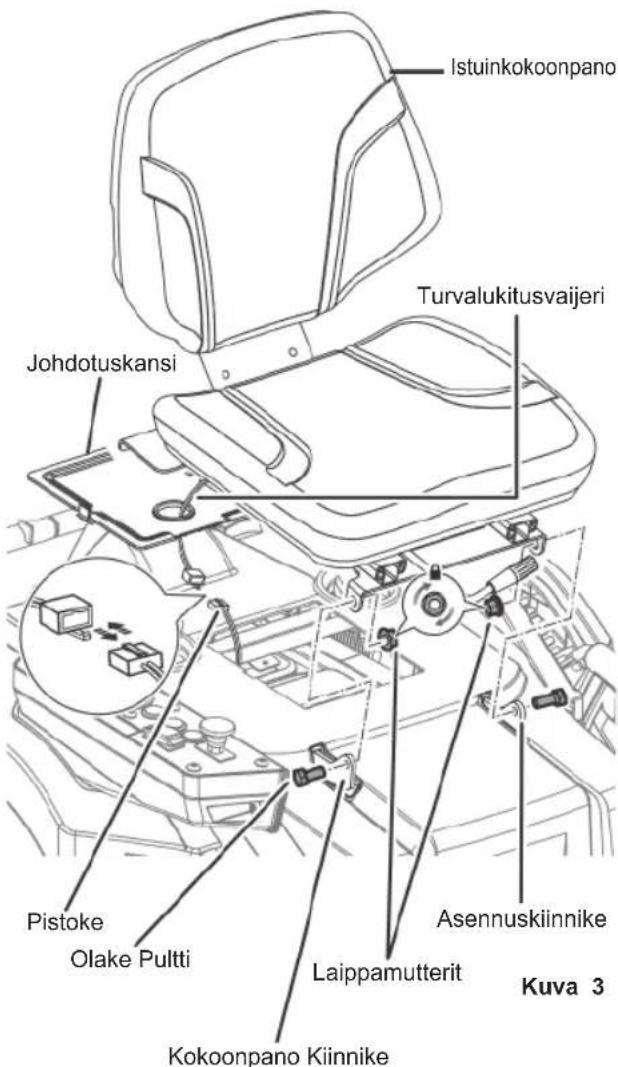

ISTUIMEN ASENNUS

Katso kuvaa 3.

1. Irrota pultit ja laippamutterit istuimen asennuskannattimista.
2. Aseta istuinkokonaisuus kannatintukien päälle ja kohdista aukot näytetyllä tavalla.
3. Asenna uudelleen ja kiristä pultit ja laippamutterit tiukasti.

4. Pujota istuimen turvalukitusvaijeri johdotuskannen aukosta ja liitä se sitten leikkurin pistokkeeseen.

5. Asenna uudelleen johdotuskansi ja varmista, että se on tiukasti paikoillaan.

Istuinkokoonpano Turvalukitusvaijeri Johdotuskansi Pistoke Olake Pultti Kokoonpano Kiinnike Asennuskiinnike Laippamutterit Kuva 3

ASENNA OHJAUSPYLVÄS

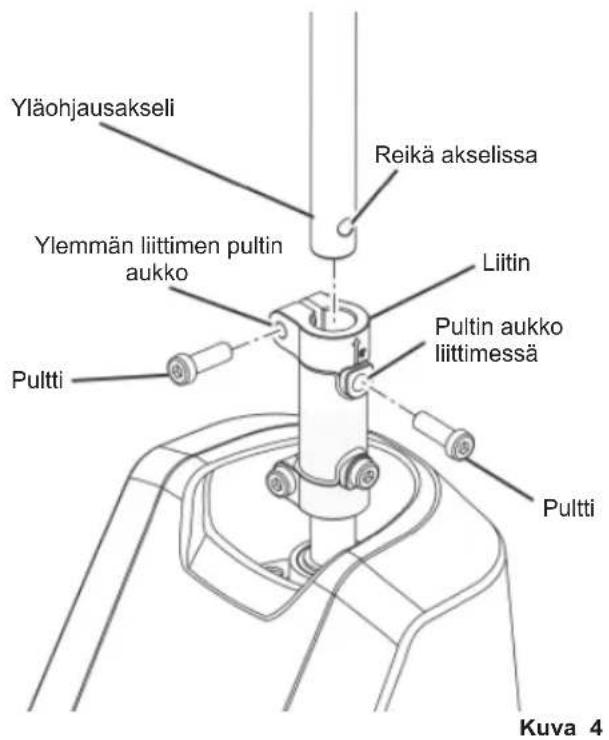

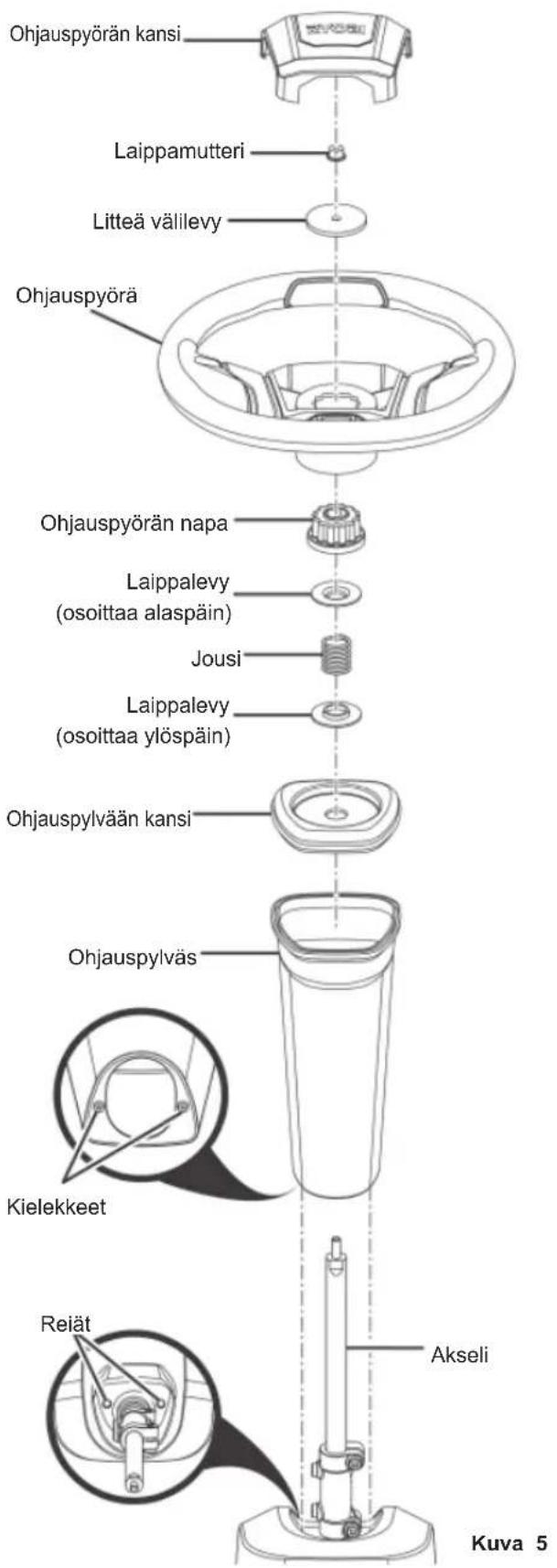

Katso kuvaa 4 - 5.

1. Asenna yläohjausakseli liittimeen ja käännä sitä, kunnes akselin aukko kohdistuu liittimen pultin aukkoon.
2. Asenna kaksi pulttia ja kiristä ne tiukasti 20 Nm:n vääntömomenttiin.
3. Laita ohjauspylväs akselille. Tarkista, että ohjauspylvään alaosan kielekkeet asettuvat aukon reikiin ja valmista, että ohjauspylväs on tiukasti paikoillaan.
4. Asenna ohjauspylvään kansi siten, että se on tiukasti paikoillaan. Yläohjausakseli tulee ulos kannen aukosta.
5. Asenna laippa-aluslaatta (laippa ylöspäin), jousi, toinen laippa-aluslaatta (laippa alaspäin) ja ohjauspyörän napa yläohjausakseliin.
6. Varmista, että leikkurin pyörät osoittavat suoraan eteenpäin ja asenna ohjauspyörä ohjausnavalle.
7. Asenna litteä aluslaatta ja laippamutteri. Kiristä mutteri tiukasti 25 Nm:n vääntömomenttiin.
8. Asenna ohjauspyörän kansi.

Yläohjausakseli Reikä akselissa Ylemmän liittimen pultin aukko Liitin Pultti Pultin aukko liittimessä Pultti Kuva 4

Ohjauspyörän kansi Laippamutteri Litteä välilevy Ohjauspyörä Ohjauspyörän napa Laippalevy (osoittaa alaspäin) Jousi Laippalevy (osoittaa ylöspäin) Ohjauspylvään kansi Ohjauspylväs Kielekkeet Reiät Akseli Kuva 5

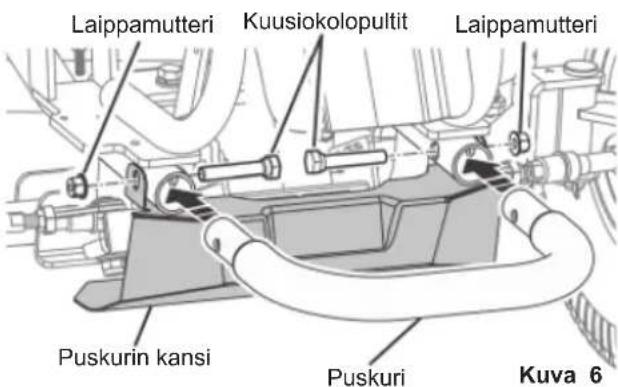

PUSKURIN ASENNUS

Katso kuvaa 6.

1. Irrota laippapultit ja kuusiokolopultit, jotka kiinnittävät puskurin kannen leikkurin runkoon.
2. Asenna puskuri aukkoihin leikkurin rungon eteen näytetyllä tavalla.
3. Kohdista puskurin, leikkurin rungon ja puskurin kannen aukot. Asenna uudelleen ja kiristä olkakuusiopultit ja laippamutterit tiukasti.

Laippamutteri Kuusiokolopultit Laippamutteri Puskurin kansi Puskuri Kuva 6

TUOTTEEN LATAUS

Katso kuvaa 7 - 8.

Leikkurin akkuja on ladattava 24 tunnin ajan ennen ensimmäistä käyttöä. Voit tarkistaa akun tasonilmaisimesta, että leikkurin akut on ladattu kokonaan.

Parhaiden tulosten saamiseksi:

• Älä lataa erittäin kuumassa tai kylmässä. Akut latautuvat parhaiten lämpötiloissa välillä 0–40° C.
• Älä koskaan lataa akkua, jos se on jäätynyt.
  ■ Asenna tai sijoita laturi alueelle, jossa on riittävä ilmanvaihto. Älä peitä jäähdytysripoja.
  ■ Varmista, että sekä laturin että leikkurin liitännät ovat puhtaita ja ettei niissä ole likaa tai jäämiä.

Lataaminen:

1. Laita laturin pistoke leikkurin latausporttiin ja varmista, että se on liitetty kunnolla.

2. Liitä laturi syöttöpistorasiaan, jossa on normaali kotitalouksissa käytetty virta 220–240 VAC, 50/60 Hz. Akkujen latauksen tulisi alkaa heti automaattisesti.

3. Kun olet valmis leikkaamaan, irrota laturi pistorasiasta ja irrota laturi sitten leikkurista.

HUOMAUTUS: Laturissa on pistoke, jossa on maadoitusnasta, ja se on liitettävä sopivaan pistorasiaan, joka on asennettu ja maadoitettu asianmukaisesti kaikkien paikallisten lakien ja määräysten mukaisesti. Älä käytä adaptereitaäläkä muuntele toimitettua pistoketta. Jos pistokytkintä ei voida kytkeä oikein pistorasiaan, anna sähkömiehen asentaa sopiva pistorasia.

Virtaan kytkettynä laturin LED-valo syttyy osoittaen näin laturin tilan. Katso seuraavaa kaaviota saadaksesi tietoa LED-valojen näytön sisällöstä.

VAROITUS

Käännä virtakatkaisin aina OFF-asentoon ja irrota virta-avain, kun lataat tuotetta ja kun tuote ei ole käytössä.

Latausportti Laturipistoke Kuva 7

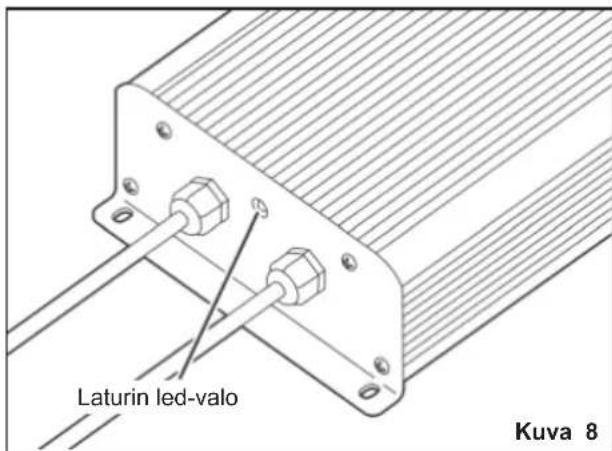

Laturin led-valo Kuva 8

VAROITUS

Jätä laturi liitetyksi leikkuriin, kun et käytä sitä. Jos leikkurin laturia ei voi jättää liitetyksi, lataa akut kokonaan vähintään kerran kuukaudessa.

VAROITUS

Lataa tuote sisällä hyvin ilmastoidussa tilassa. Älä lataa tuotetta suljetussa tilassa.

LATURIN LED-VALO

Laturin tunnistetila	Liitettynä Merkkivalo				Tarkoitus
	Virtalähde	Ruo-honleik-kuri	Laturi	Ruohonleik-kuri
Valmiustila	Kyllä Ei Palaa	Sammunut Lataauslaite valmis			ataamaan akun.
Lataus Kyllä	Kyllä Palaa			Hidas vilkkuminen	—
Laturiin liittyvä virhe	Kyllä Kyllä		Sammunut	Nopea vilkkuminen	Akun lämpötila, akun kapasiteetti tai laturi voivat olla vioittuneita.
	Jos LED-tila osoittaa virhettä, odota n. 15 minuuttia, jotta akku ja laturi ehtivät jäähtyä.Jos LED-tila toistuu, nollaa laturi tai aseta akku takaisin paikalleen.Jos toinen laturi lataa normaalisti, laturi saattaa olla viallinen.Jos toinen akku latautuu normaalisti, akun kapasiteetissa saattaa olla vikaa.
Täyteen latautunut	Kyllä Kyllä	Palaa Palaa			Pikalataus on päättynyt, latauslaite jatkaa lataamista.
Lukitus Ei Kyllä			Sammunut	Nopea vilkkuminen	Pistoke on edelleen kytkettynä ruohonleikkuriin. Ruohonleikkuri ei käynnisty.
Vika	Kyllä Kyllä	Palaa		Nopea vilkkuminen	Akkupakkaus voi olla viallinen.
	Jos LED-tila osoittaa vikaa, nollaa laturi tai aseta akku takaisin paikalleen.Jos merkkivalot osoittavat edelleenkin vikaa, kokeile latauslaitetta toisella akulla.Jos toinen akku voidaan ladata normaalisti, hävitä viallinen akku (katso kohdasta huolto).

LOPPUTARKISTUKSET

RENGASILMANPAINEEN TARKISTUS

Tarkista kaikkien renkaiden ilmanpaine ennen käyttöä. Virheellinen ilmanpaine vaikuttaa käsittelyyn, ohjausvasteeseen, pitoon, renkaan käyttöikään, leikkuujäljen tasaisuuteen ja käyttäjän mukavuuteen. Varmista, että renkaat on täytetty suositeltuun täyttöpaineeseen (1,6 baaria).

HUOMAUTUS: Mittaa tai säädä ilmanpainetta vain kun renkaat ovat kylmiä.

VAROITUS

Tarkista rengaspaine huolellisesti täytön aikana. Liiallinen ilma renkaassa voi johtaa renkaan räjähtämiseen, jolloin seurauksena on vakavia loukkaantumisia.

SIVUPOISTOKOURUN TURVALUKITUS- JÄRJESTELMÄN TARKISTUS

Katso kuvaa 9.

Tarkista ennen tuotteen käyttöä, että sivupoistokouru on suljettu kunnolla. Sivupoistokourussa on lukitusjärjestelmä, joka pysäyttää terät, jos sivupoistokouru avataan terien pyöriessä.

Keskeytä tuotteen käyttö ja pyydä valtuutettua huoltoliikettä huoltamaan sen, jos terät eivät pysähdy, kun sivupoistokouru nousee käytön aikana esteen vuoksi.

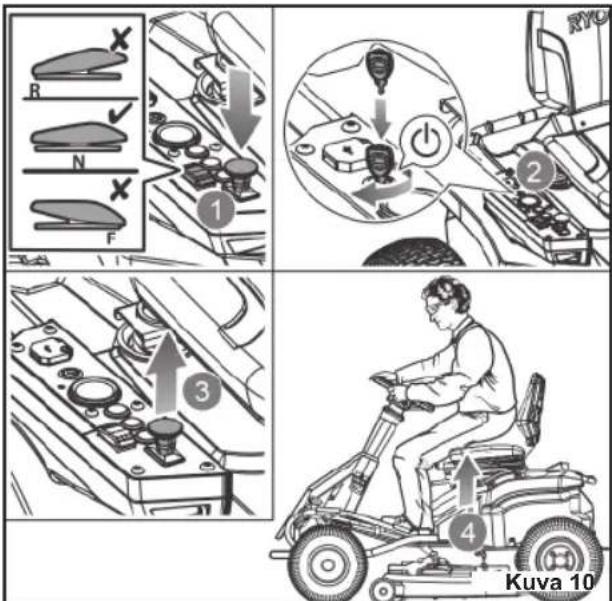

Turvalukitusjärjestelmä pysäyttää terät, jos käyttäjä jättää leikkurin terien pyöriessä. Testaa järjestelmä ennen kutakin käyttökertaa tarkistaaksesi, että se toimii kunnolla.

1. Varmista, että suunnan ohjauskytkin on vapaassa (N) asennossa ja että terän kytkentänuppi on alhaalla.
2. Laita virta-avain paikoilleen ja käännä se ON-asentoon.
3. Vedä terän kytkentänuppi ylös terien päälle laittamiseksi.
4. Nouse hetkeksi, mutta älä laskeudu leikkurin kyydistä.

Terien tulisi pysähtyä 5 sekunnin kuluessa. Jos terät eivät pysähdy, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Älä käytä tuotetta, kunnes turvalukitusjärjestelmä on korjattu.

R N F 1 2 3 4 Kuva 10

KUVAUS

Istuimen säätövipu Sivupoistokouru Peruutuspainike Terien käynnistyskatkaisija Ajovalon painike Suunnan ohjausvipu F = Eteen N = Vapaa R = Peruutus Vakionopeussäädinpainike Akkutason ilmaisin / tuntimittari Mediateline Virtakytkin ja virta-avain USB-portti Jarrupoljin Laturi Silppurin kansi Latausportti Leikkuupään korkeudensäätö Käsijarru Kaasupoljin Kupin pidike Ajovalot Vetolevy Kuva 11

TUTUSTU TUOTTEESEEN

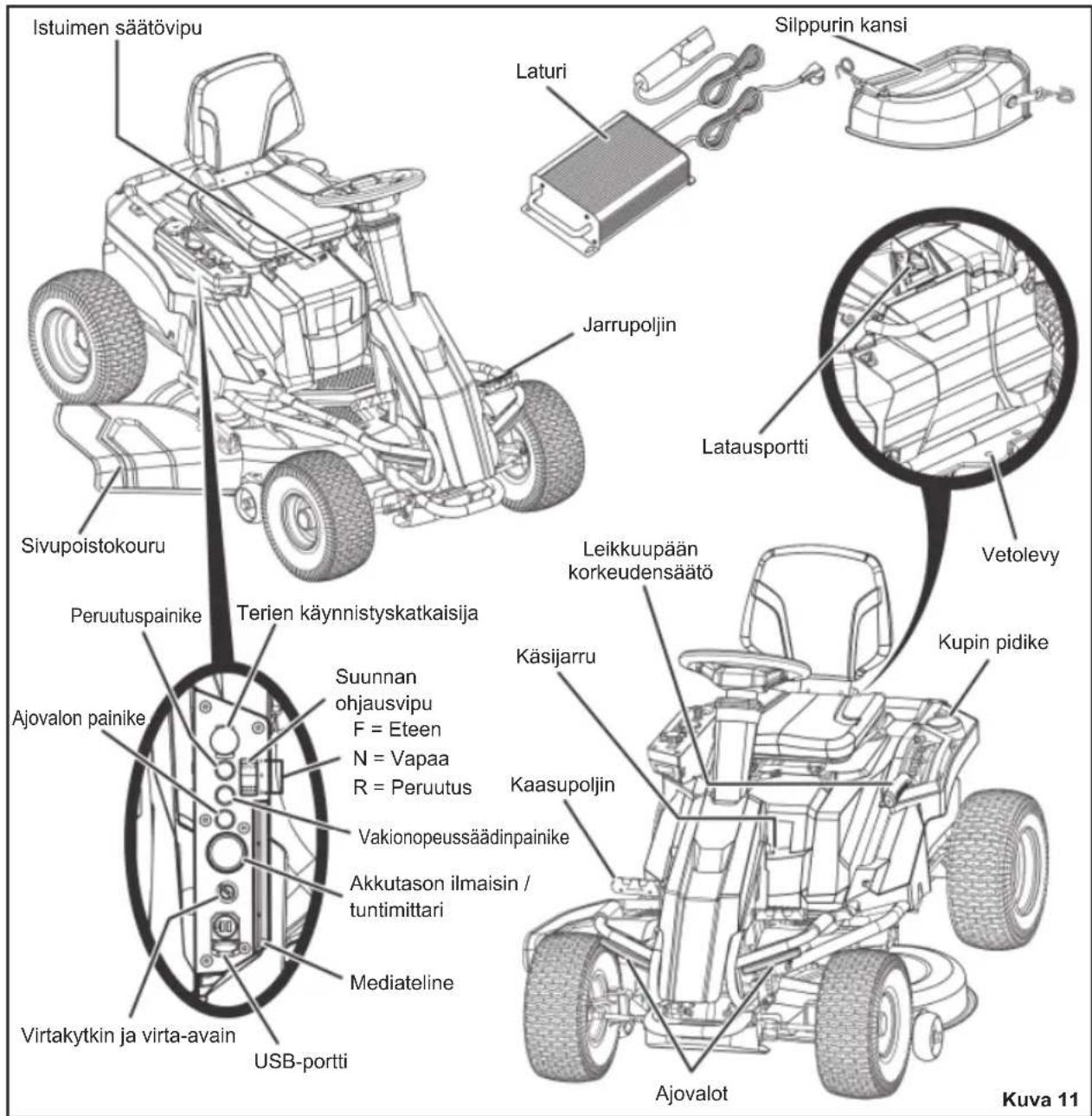

Katso kuvaa 11.

Lue ja sisäistä tuotteen ja tämän oppaan tiedot turvallisuuden vuoksi. Tutustu kaikkiin toimintaominaisuuksiin ja turvallisuussääntöihin ennen tuotteen käyttöä.

KAASUPOLJIN

Kaasupoljin ohjaa tuotteen nopeutta.

AKKUTASON ILMAISIN / TUNTIMITTARI

Akkutason ilmaisin näyttää jäljellä olevan akkulatauksen. Tuntimittari kertoo tuotteen käyttötuntien kokonaismäärän (avain päällä) huoltoa varten.

TERIEN KÄYNNISTYSKATKAISIJA

Terien käynnistyskatkaisija aktivoi tai pysäyttää leikkuuterät. Vedä Terien käynnistyskatkaisija ylös leikkuuterien päälle laittamiseksi. Paina Terien käynnistyskatkaisija alas leikkuuterien

pysäyttämiseksi.

HUOMAUTUS: Peruutussuuntaan leikkaamista varten myös peruutustilapainike on aktivoitava.

JARRUPOLJIN

Jarrupoljin hidastaa tuotetta tai pysäyttää sen.

LATURI

Laturi lataa leikkurin akut. Sen voi ripustaa avaimen rei'istä, mikä tekee säilytyksestä kätevää ja säästää tilaa. Kun se ripustetaan avaimen rei'istä, käytä vähintään yhtä lisäruuvia asennuslaipan aukossa, jotta se pysyy varmasti paikallaan. Asenna aina siten, että laturin tilan merkkivalo näkyy ladattaessa.

VAKIONOPEUSSÄÄDINPAINIKE

Vakionopeussäädinpainikkeen ansiota leikkuri voi jatkaa ajoa eteenpäin asetetun nopeuden mukaisesti ilman, että kaasupoljinta pitäisi painaa.

LEIKKUUPÄÄN KORKEUDENSÄÄTÖ

Laitteen korkeuden säätövipu nostaa tai laskee leikkuulaitetta.

SUUNNAN OHJAUSVIPU

Suunnan ohjauskytkin ohjaa leikkurin suunnan liikettä. Käytettävissä on seuraavat asetukset: eteen (F), vapaa (N) ja peruutus (R).

AJOVALON PAINIKE

Ajovalopainike laittaa ajovalot ON (päälle) ja OFF (pois päältä).

MEDIATELINE

Mediatelineet tarjoavat kätevän paikan matkapuhelimen tai MP3-soittimen säilytykseen USB-portin välityksellä tapahtuvan latauksen aikana.

SILPPURIN KANSI

Silppurin kansi peittää sivupoistokourun, jolloin leikkurin terä voi leikata ja leikata uudelleen hienompaa leikkuujätettä varten.

KÄSIJARRU

Käsi lukitsee tuotteen jarrutusasentoon.

VIRTAKYTKIN JA VIRTA-AVAIN

Virtakytkin kytkee tuotteen päälle (ON) ja pois päältä (OFF). Virta-avain on laitettava paikoilleen ennen kuin kytkintä voidaan käyttää. Kun avain on

lisävarusteasennossa, virtakytkintä käytetään myös valinnaisten valmistajan hyväksymien leikkurilisävarusteiden tehon antamiseen.

Käyttäjän läsnäolon turvalukitusjärjestelmä pysäyttää terät, jos käyttäjä jättää leikkurin terien pyöriessä.

ISTUIMEN SÄÄTÖVIPU

Istuimen säätövipu liikuttaa istuimen haluttuan asentoon.

SIVUPOISTOKOURUN TURVALUKITUSJÄRJESTELMÄ

Sivupoistokourun turvalukitusjärjestelmä pysäyttää terät, jos sivupoistokouru avataan terien pyöriessä.

USB-PORTTI

USB-latausportti tarjoaa 5 V:n tasavirtalatausvirran jopa 1 A:lla matkapuhelimellesi, MP3-soittimellesi tai muille USB-laitteille. Tarkista laitteesi opas erityisiä latausvaatimuksia varten.

Liitä USB-johdon yksi pää (ei kuulu toimitukseen) laitteeseesi ja toinen pää tuotteen USB-latausporttiin laitteesi lataamiseksi.

HUOMAUTUS: USB-portti saa virtaa vain kun virta-avain on ON-asennossa.

VAROITUS

Jos yritetään ladata yli 1 A:n laitteita, USB-latausportti ja leikkuri voivat vahingoittua. Sulje USB-kansi, kun porttia ei käytetä, jotta porttiin ei pääse likaa.

VAROITUS

Älä koskaan käytä kuulokkeita tai muita elektroniikkalaitteita, kuten älypuhelinta tai tablettia, tuotetta käyttäessäsi. Keskittymiskyvyn herpaantuminen leikkurin käytön aikana voi johtaa käyttäjän tai sivullisen vakavaan loukkaantumiseen.

VETOLEVY

Hinauslaattaa voi käyttää vetämään enintään 226,8 kg (500 naulaa) painavia kuormia.

VAROITUS

Säilytä valppautesi, vaikka välineiden käytöstä muodostuukin ajan mittaan jokapäiväinen rutiini. Muista aina, että hetken kestävä huolimattomuus voi johtaa vakavaan loukkaantumiseen.

VAROITUS

Käytä aina sivusuojilla varustettuja suojalaseja. Jos et näin tee, seurauksena voi olla vakava vamma kappaleiden lentäessä silmiisi.

VAROITUS

Sammuta tuote, kytke käsijarru päälle ja irrota virta-avain. Varmista, että kaikki liikkuvat osat ovat pysähtyneet kokonaan, ennen kuin kokoat osia, teet säätöjä, puhdistat tuotteen tai jätät sen vartioimatta. Tämä estää vahingossa tapahtuvan käynnistyksen, joka voi johtaa vakavaan loukkaantumiseen.

VAROITUS

Tarkista tuote aina puuttuvien tai vahingoittuneiden osien varalta. Tarkista terät aina vahinkojen tai epätasaisen tai liiallisen kulumisen varalta ennen käyttöä. Jos tuotetta käytetään osan puuttuessa tai ollessa viallisia, käyttäjä voi loukkaantua vakavasti.

SILPPURIN KANNEN ASENNUS

Katso kuvaa 12.

Tuotteessa on toimitushetkellä sivupoisto. Jos valitaan silppuamistoiminto, on toimittava seuraavasti:

1. Nosta sivupoistokourua.
2. Aseta silppurin kansi leikkurikotelon kielekkeeseen.
3. Liitä silppurin kannen salvat leikkuulaitteen kotelon kahteen sivuasennuskohtaan.
4. Irrota sivupoistokouru.

Sivupoistokouru Aukko Sivupoistoaukko Nasta Salvat Silppurin kansi Kuva 12

VAROITUS

Varmista, että sivupoistokouru sulkeutuu kokonaan, kun olet valmis. Muutoin seurauksena voi olla vakava loukkaantuminen.

Käsijarru kytketään päälle seuraavasti:

1. Aseta suunnan ohjauskytkin vapaalle (N).
2. Paina jarrupoljinta ja pidä sitä painettuna.
3. Nosta käsijarruvipu kokonaan ylös ja pidä se siinä.
4. Vapauta jarrupoljin.
5. Vapauta käsijarruvipu.

Käsijarrun seuraavasti: kytketään pois päältä

■ Paina jarrupoljinta ja vapauta se.

VAROITUS

Älä koskaan jätä tuotetta valvomatta, kun moottori käy. Varmista, että käsijarru on kytkettynä päälle ja että avain on irrotettu. Jos käsijarrua ei kytketä päälle, tuote voi liikkua. Jos avain jätetään paikoilleen, leikkuria saatetaan käyttää luvatta, mikä voi johtaa vakavaan loukkaantumiseen.

Suunnan ohjausvipu Käsijarru Jarrupoljin Kuva 13

ISTUIMEN SÄÄTÖ

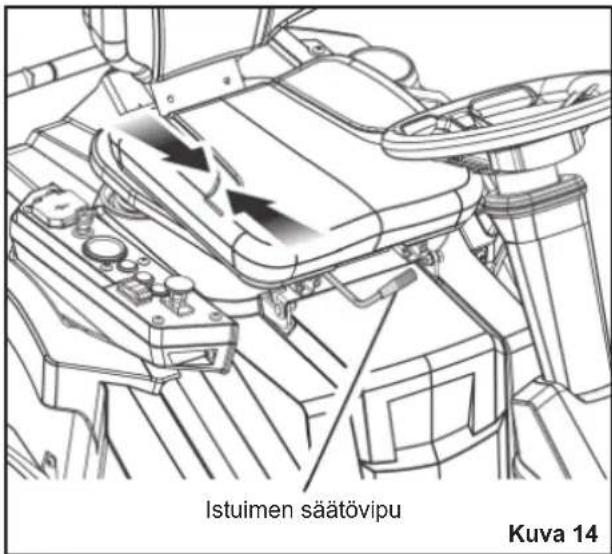

Katso kuvaa 14.

Säädä istuimen asentoa ennen käyttöä varmistaaksesi, että käyttäjä ylettyy käyttämään kaasu- ja jarrupolkimia varmasti.

Istuimen liikuttaminen:

1. Istu istuimelle ja nosta istuimen säätövipua.
2. Pitele vivusta ja liu'uta istuin haluamaasi asentoon.
3. Vapauta vipu ja varmista, että istuin on lukittuna asentoonsa ennen tuotteen käyttöä.

VAROITUS

Varmista, että istuin on lukittuna paikoilleen ennen leikkurin käyttöä. Jos istuin ei ole lukittuna, käyttäjä voi luisua ja menettää leikkurin hallinnan, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

Istuimen säätövipu Kuva 14

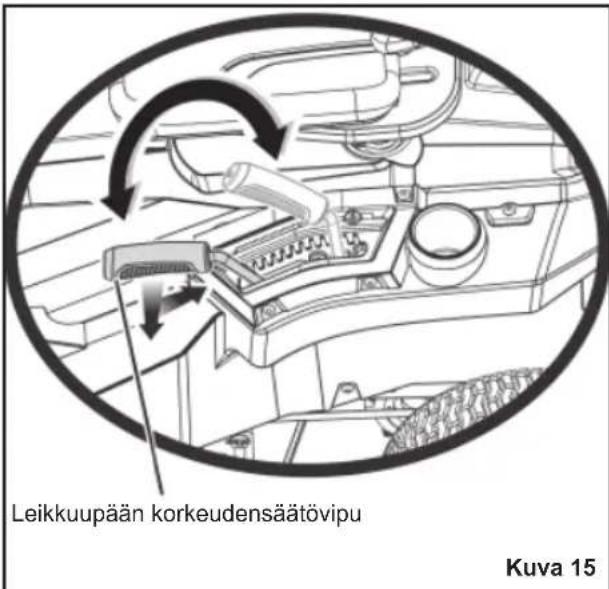

LEIKKUULAITTEEN KORKEUDEN ASE-TUS

Katso kuvaa 15.

Ennen tuotteen käyttöä nosta laitteen korkeus leikkuuasentoon, joka soveltuu parhaiten nurmikkoosi.

HUOMAUTUS: jotta nurmikko ei vahingoittuisi korkeissa kohdissa, leikkuulaitteen pyörät tulee asettaa noin 1,27 cm (0,5 tuuman) korkeudelle maasta, kun leikkuri on halutulla leikkuukorkeudella. Kun laite toimitetaan, leikkuulaitteen pyörät on asennettu korkeudelle 3,81 cm (1,5 tuumaa). Voit joutua muuttamaan leikkuulaitteen pyörien asentoa haluamasi leikkuukorkeuden mukaan. Voit tehdä sen tämän oppaan Leikkuulaitteen pyörien säätö -osiossa annettujen ohjeiden mukaan.

Leikkuulaitteen korkeutta säädetään seuraavasti:

1. Pysäytä leikkuri ja kytke terät pois päältä.
2. Käännä virta-avain OFF-asentoon ja kytke käsijarru päälle.
3. Leikkuulaitteen nostaminen tapahtuu seuraavasti: tartu laitteen korkeussäätövipuun, työnnä sitä vasemmalle poistaaksesi sen urasta, liikuta sitä leikkurin takaosaa päin ja työnnä se sitten uraan lukitaksesi sen.
4. Leikkuulaitteen madaltaminen tapahtuu seuraavasti: tartu laitteen korkeussäätövipuun, työnnä sitä vasemmalle poistaaksesi sen urasta, liikuta sitä leikkurin etuosaa päin ja työnnä se sitten uraan lukitaksesi sen.

VAROITUS

Pitele leikkuupään korkeussäätövipua tiukasti laitteen korkeutta säätäessäsi ja päästä siitä irti vasta kun se on haluamassasi urassa. Jos vivusta päästää irti nopeasti, vaarana on käyttäjän käden puristuminen tai nykäisy.

Leikkuupään korkeudensäätövipu Kuva 15

VAKIONOPEUSSÄÄTIMEN ASETUS

Katso kuvaa 16.

Vakionopeussäätimen avulla tuote voi edetä tasaisella nopeudella ilman, että käyttäjän pitäisi painaa koko ajan kaasupoljinta. Vakionopeussäädintä tulisi käyttää ainoastaan kun ajetaan eteenpäin suhteellisen tasaisella ja suoralla alustalla: sitä ei tule koskaan käyttää rinteissä tai epätasaisessa maastossa.

Vakionopeussäätimen asetus:

Kun tuotetta ajetaan eteenpäin, paina kaasupoljinta, kunnes nopeus on sopiva.

1. Paina vakionopeussäädinpainiketta. Painikkeen ympärillä oleva valo syttyy osoittaen näin, että vakionopeussäädin on päällä.

2. Älä enää paina kaasupoljinta. Leikkurin nopeuden tulisi pysyä tasaisena.

Vakionopeussäätimen vapautus:

1. Napauta kaasupoljinta.
2. Vapauta jarrupoljin tai paina vakionopeussäätimen painiketta uudelleen. Vakionopeussäätimen

painikkeen ympärillä oleva valo sammuu osoittaen näin, että vakionopeussäädin ei ole enää päällä.

Vakionopeussäädinpainike Kuva 16

RUOHONLEIKKURIN KÄYTTÖ

Katso kuvaa 17 - 18.

VAROITUS

Huolehdi siitä, että alueella ei ole sivullisia, ennen kuin käytät leikkuria. Jos joku tulee leikkuualueelle, pysäytä leikkuri äläkä jatka leikkaamista ennen kuin alueella ei ole ketään.

Ennen leikkurin käynnistämistä:

■ Varmista, että alueella ei ole lapsia, muita sivullisia eikä eläimiä.
■ Tyhjennä työalue esineistä, joita leikkurin terät saattavat singota.
■ Tarkista jarrun toiminta.
■ Tarkista rengaspaine.
■ Tarkista liitäntöjen kireys.
■ Varmista, että kaikki suojukset ovat paikoillaan ja toimivat oikeaoppisesti.
■ Poista jäämät leikkurista.
■ Tarkista turvalukitusjärjestelmä sivupoistokourun
■ Tarkista käyttäjän läsnäolon turvalukitusjärjestelmä.
■ Säädä istuin haluamaasi asentoon.
■ Tarkista akun lataustaso.

VAROITUS

Kun akun lataustaso saavuttaa punaisen alueen akun latausilmaisimessa, terät pysähtyvät automaattisesti. Palaa välittömästi latausasemaan ja lataa leikkuri. Jos jatkat leikkaamista akun lataustason ollessa punaisella alueella, leikkuri kulkeutuu latausalueen ulkopuolelle.

HUOMAUTUS: Jos leikkuri kulkeutuu kauas laturin luota, aseta suunnan ohjauskytkin vapaalle (N) ja työnnä leikkuri takaisin latauspaikkaan.

Nurmikon leikkuu:

1. Aseta leikkuulaite enimmäiskorkeudelle.
2. Laita virta-avain paikoilleen ja käännä se ON-asentoon.
3. Kytke käsijarru pois päältä.
4. Aseta suunnan ohjauskytkin eteenpäinajon asentoon (F) ja aja haluamallesi leikkuualueelle.

VAROITUS

Varmista, että olet asettanut haluamasi ajosuunnan oikeaoppisesti suunnan ohjauskytkimestä ennen kuin painat kaasupoljinta. Jos et tee näin, leikkuri saattaa ajaa väärään suuntaan, mikä voi johtaa hallinnan menetykseen tai tapaturmaan, mikä voi puolestaan johtaa kuolemaan, vakavaan loukkaantumiseen tai omaisuusvahinkoon.

1. Pysäytä leikkuri, kytke käsijarru päälle ja käännä virta-avain OFF-asentoon.
2. Aseta leikkuulaite haluamaasi asentoon.
3. Käännä virta-avain ON-asentoon ja kytke käsijarru pois päältä.
4. Vedä terän kytkentänupista terien aktivoimiseksi ja paina kaasupoljinta nurmikon ajamiseksi.

VAROITUS

Ole varovainen, kun ylität sorapolkuja tai ajoteitä. Ennen ylittämistä pysäytä terät ja aseta leikkuulaite maksimikorkeuteen osien kimpoamisen minimoimiseksi. Aja hitaasti, ettet menetä pitoa ja hallintaa.

VAROITUS

Älä yritä vaihtaa ajosuuntaa leikkurin liikkuessa. Pysäytä leikkuri aina kokonaan ennen kuin vaihdat sen suuntaa.

Leikkuu eteenpäin Kuva 17

Peruutustilakäyttö Kuva 18

Peruutustilakäyttö:

VAROITUS

Tuotteesta kuuluu jatkuva piippaava ääni, kun sitä peruutetaan, kun joko terät on kytketty pois päältä tai kun peruutustilakäytössä.

1. Paina jarrupoljinta ja saata tuote kokonaan pysähdyksiin.

1. Paina terien käynnistyskatkaisija alas terien pysäyttämiseksi.

1. Paina peruutustilapainiketta.

1. Vedä terien käynnistyskatkaisija ylös.

1. Aseta suunnan ohjauskytkin peruutusasentoon (R). Paina hitaasti kaasupoljinta ja leikkaa peruutussuunnassa tarvittaessa.

Älä leikkaa peruutussuunnassa, ellei ehdottomasti välttämätöntä. Katso aina alas ja taaksesi ennen peruutusta ja peruutuksen aikana, jotta voit varmistaa, että leikkualueella ei ole lapsia, muita sivullisia tai kotieläimiä. Ota huomioon, että peruutustilakäyttö on päällä, kun peruutustilan painike palaa punaisena ja jatkuva piippaava ääni kuuluu. Muistathan, että keskittyminen herpaantuminen sekunnin murto-osaksikin voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

Kun ruohonleikkuu on tehty:

VAROITUS

Pysäytä tuote tasaiselle ja vakaalle pinnalle. Älä pysäytä tuotetta rinteeseen.

1. Paina jarrupoljinta ja kytke käsijarru LEIKKUUVINKKEJÄ päälle. Katso kuyaa 19

1. Aseta suunnan ohjauskytkin vapaalle (N).

R N F

1. Paina terien käynnistyskatkaisija alas terien pysäyttämiseksi. Käännä virta-avain OFF-asentoon ja irrota avain.

Jos tuotteesta kuuluu piippaus, kun nouset istuimelta, varmista, että käsijarru on on kytkettynä ja että avain on irrotettu. Jos käsijarrua ei kytketä päälle, tuote voi liikkua. Jos avain jätetään paikoilleen, leikkuria saatetaan käyttää luvatta, mikä voi johtaa vakavaan loukkaantumiseen.

HUOMAUTUS: Peruutustilakäyttö nollaantuu aina, kun virtakytkin kytketään OFF-asentoon.

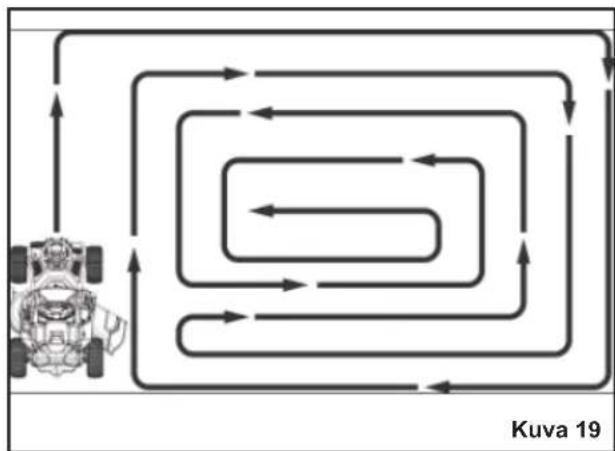

Katso kuvaa 19.

- Pidä leikkurin terät terävinä. - Varmista, että nurmikolla ei ole kiviä, keppejä, johtoja, leluja, puiden pähkinöitä, puiden oksia tai muita osia, jotka voivat vahingoittaa leikkurin teriä tai moottoreita. Älä leikkaa ruohoa rajapyykkien tai metallipylväiden päällä. Kyseiset esineet voivat vahingoittaa terää tai tuote voi singota ne vahingossa mihin tahansa suuntaan ja johtaa käyttäjän ja muiden vakaviin loukkaantumisiin.

■ Jotta nurmikko pysyisi terveenä, leikkaa aina enintään kolmasosa ruohon pituudesta.

- Kun leikkaat laajoja aloja, aloita kääntymällä oikealle siten, että ruohojäämät kohdistuvat pois päin pensaista, aidoista ja ajoteistä. Leikkaa sitten yhden tai toisen kierroksen ajan vastakkaiseen suuntaan vasemmalle kääntyen, kunnes olet valmis. - Leikkaa siten, että ruohojäämät tulevat ulos jo leikatulle nurmikolle. - Kun leikkaat paksua ruohoa, hiljennä vauhtia leikkuutehon lisäämiseksi ja ruohojäämien oikeaoppista poistoa varten. - Älä leikkaa märkää ruohoa. Märkä ruoho tarttuu leikkuulaitteen alapuolelle ja estää ruohojäämien oikeaoppisen silppuamisen. - Uusi tai paksu ruoho voi edellyttää kapeampaa leikkuualuetta tai suurempaa leikkuukorkeutta. - Pidä leikkuulaite ja sivupoistokouru puhtaina. Poista ruohojäämät, lehdet, lika ja muut kerääntyneet jäämät ennen kutakin käyttöä ja kunkin käyttökerran jälkeen. Älä

ruiskuta tuotetta vedellä puutarhaletkua käyttämällä puhdistaaksesi sen.

HUOMAUTUS: Pysäytä tuote aina, anna terien pysähtyä kokonaan ja irrota virta-avain ennen tuotteen alaosan puhdistusta.

RINTEESSÄ TOIMIMINEN

Katso kuvaa 20.

VAROITUS

Rinteissä syntyy paljon hallinnan menetyksestä ja kaatumisista johtuvia onnettomuuksia, joista voi olla seurauksena vakava loukkaantuminen tai jopa kuolema. Rinteessä toimiminen vaatii erityistä varovaisuutta. Jos et kykene peruuttamaan rinteessä tai tunnet olosi epävarmaksi, älä leikkaa ruohoa. Älä käytä tuotetta koskaan jyrkissä rinteissä, joiden kaltevuus on yli 15°. Kopioi tai leikkaa Rinneajon opas, joka on tämän oppaan lopussa, ja määritä sen avulla, onko rinne liian jyrkkä turvallista käyttöä varten.

Käytä aina jarruja, kun ajat rinnettä alaspäin. Älä yritä antaa leikkurin ajaa vapaalla alaspäin.
■ Jos renkaat menettävät pitoa milloin tahansa rinteessä ajettaessa, kytke terät pois päältä ja aja hitaasti ja varoen suoraan rinnettä alaspäin.

■ Leikkaa ylös ja alas: älä leikkaa rinteiden poikki.
- Älä leikkaa kosteaa nurmikkoa. Märkä ruoho voi johtaa renkaiden pidon menetykseen tai luisumiseen rinteissä, vaikka jarrut toimisivatkin kunnolla.
Vältä koloja, uria, kiviä, piilossa olevia esteitä ja möykkyjä, joihin saatat kompastua. Korkeassa nurmikossa saattaa olla piilossa esteitä. Poista kaikki esteet kuten kivet, kepit, ja muut esineet, joihin saatat kompastua tai jotka voivat sinkoutua terästä.
- Älä leikkaa alamäen, ojan tai pengermien lähellä.
■ Aja hitaasti äläkä muuta nopeutta tai suuntaa äkillisesti.
- Älä pysähdy rinteessä, jos mahdollista. Jos pysähtymistä ei voi estää, muista kytkeä käsijarru päälle. Kun käynnistät uudelleen, käytä pienintä mahdollista nopeutta. Jos kääntäminen on välttämätöntä, ole erityisen varovainen suuntaa vaihtaessasi ja käännä aina alaspäin rinteessä.
- Älä koskaan yritä vakauttaa leikkuria rinteessä asettamalla jalkasi maahan toiminnan aikana.

VAROITUS

Ole erityisen varovainen, kun ajat tuotteen perävaunulle tai kuorma-autoon tai kun otat sen siitä. Paina jarrupoljinta tarpeen mukaan nopeuden hallinnoimiseksi. Leikkuri rullaa vapaasti, jos se on kallistetulla pinnalla ilman, että jarrupoljinta painetaan tai käsijarru kytketään päälle. Jos näitä ohjeita ei noudateta, seurauksena voi olla hallinnan menetys ja kuolema, vakava loukkaantuminen tai omaisuusvahinko.

VAROITUS

Ole varovainen, kun lastaat tuotteen perävaunulle tai kun otat sen siitä. Varmista, että leikkuulaite on korkeimmassa asennossa siten, ettei se jumitu ramppiin. Tuotteen pyörät voivat luisua rampin tai perävaunun ulkopuolelle, jolloin tuote voi kääntyä tai kaatua. Tuloksena on puristumisvaara, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

1. Pysäköi tuote aina tasaiselle pinnalle.
2. Aseta leikkuulaite enimmäiskorkeudelle.
3. Laita ja kiinnitä ramppi perävaunuun valmistajan ohjeiden mukaan.

HUOMAUTUS: Käytä yhtä täyden leveyden lastausramppia, joka on vähintään 30,5 cm leveämpi kuin leikkuri. Näin minimoit pyörien rampin ulkopuolelle joutumisen vaaran.

1. Aja tuote hitaasti rampille ja perävaunuun.
2. Aseta leikkuulaite vähimmäiskorkeudelle.
3. Sammuta tuote, kytke käsijarru päälle ja irrota virta-avain.
4. Kiinnitä tuote tarpeen mukaan hihnoilla tai kaapeleilla, jottei se pääsisi liikkumaan kuljetuksen aikana.

VAROITUS

Jotta tuote ei pääsisi vahingossa käynnistymään tai liikkumaan, irrota aina virta-avain ja kytke käsijarru tuotetta kuljettaessasi. Muuten vaarana voi olla vakava loukkaantuminen.

Sammuta tuote, kytke käsijarru päälle ja irrota virta-avain. Varmista, että kaikki liikkuvat osat ovat pysähtyneet kokonaan ennen mitään huoltotoimenpiteitä. Näin vältät vahingossa tapahtuvan käynnistymisen ja mahdolliset vakavat loukkaantumiset.

VAROITUS

Käytä aina sivusuojilla varustettuja suojalaseja. Jos et näin tee, seurauksena voi olla vakava vamma kappaleiden lentäessä silmiisi.

VAROITUS

Virheellisestä huollosta johtuvat seuraukset voivat estää tuotteen tai turvallisuusominaisuuksien oikeaoppisen toiminnan, jolloin vakavan tapaturman vaara kasvaa. Pidä saha aina ammattilaistasoisesti huollettuna ja käyttöturvallisena.

VAROITUS

Käytä huollossa ainoastaan alkuperäisiä valmistajan tuottamia varaosia. Muunlaisten varaosien käyttö voi osoittautua vaaralliseksi ja vaurioittaa tuotetta.

VAROITUS

Noudata ehdottomasti momenttiavaimen kaikkia kiristystietoja. Muutoin seurauksena voi olla vakava loukkaantuminen.

VAROITUS

Tarkista koko tuote aina ennen käyttöä vaurioiden ja puuttuvien ja löysien osien – kuten ruuvien, muttereiden, pulttien, tulppien jne. – varalta. Kiristä kaikki liittimet ja tulpat; älä käytä tuotetta, ennen kuin kaikki puuttuvat ja vioittuneet osat on vaihdettu. Ota yhteys valtuutettuun huoltoon.

Yleishuolto

Älä puhdista muoviosia liuottimilla. Suurin osa muoveista ei siedä markkinoilla olevia määrättyjä liuotteita, jotka vahingoittavat niitä. Poista lika, pöly, öljy, rasva tms. puhtailla rievuilla.

VAROITUS

Älä koskaan päästä jarrunesteitä, bensiiniä, öljytuotteita, läpäiseviä öljyjä tms. kosketuksiin muoviosien kanssa. Kemikaalit voivat vioittaa, heikentää ja tuhota muovia, mikä saattaa aiheuttaa vakavan loukkaantumisen.

Poista kaikki konepellin päälle tai sen ympärille kerääntyneet ruohot ja lehdet. Pyyhi leikkuri silloin tällöin puhtaaksi kuivalla rätillä. Älä käytä vettä.

LEIKKUULAITTEEN PYÖRIEN SÄÄTÖ

Katso kuvaa 22.

Leikkuulaitteen pyörät tulee asettaa noin 1,27 cm (0,5 tuuman) korkeudelle maasta, kun leikkuri on halutulla leikkuukorkeudella. Tämä minimoi nurmikon irtoamisen vaaran useimmissa tapauksissa. Kun tuote toimitetaan, sen renkaat ovat asennossa A.

Leikkuulaitteen pyörien säätö:

1. Pysäköi tuote tasaiselle pinnalle ja kytke käsijarru päälle.
2. Sammuta tuote ja irrota virta-avain. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin.
3. Aseta leikkuulaite haluamallesi korkeudelle.
4. Irrota mutteri ja pultti, jotka kiinnittävät leikkuulaitteen pyörän paikoilleen.
5. Siirrä pyörä haluamaasi kohtaan. Saatavilla on seuraavat reikien kohdat:
   • 3,81 cm. (1,5 in.) (A)
   • 4,44 cm (1,75 in.) (B)
6. 5,08 cm. (2 in.) (C)

7. 5,72 cm (2,25 in.) (D)

8. Aseta pultti ja mutteri takaisin paikalleen ja kiristä tiukalle. Kiristä mutteri arvoon 5,42–8,13 Nm (4–6 jalkanaulaa).

9. Toista nämä vaiheet toisenkin leikkuulaitteen pyörän kohdalla ja varmista, että molemmat pyörät asennetaan samaan kohtaan.

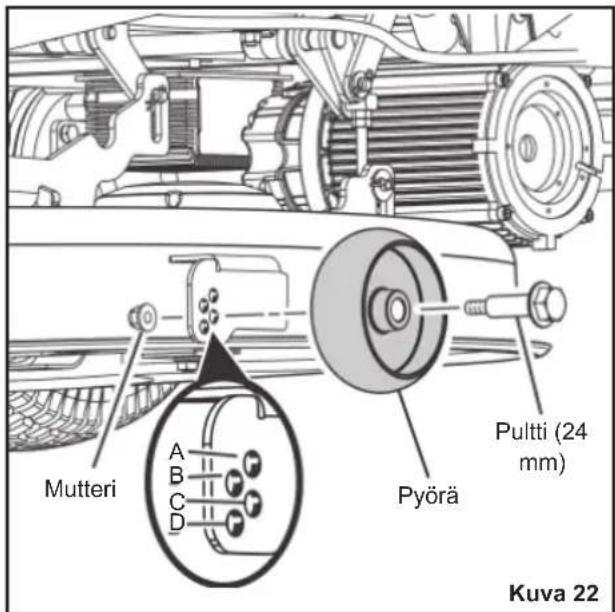

Mutteri A B C D Pyörä Pultti (24 mm) Kuva 22

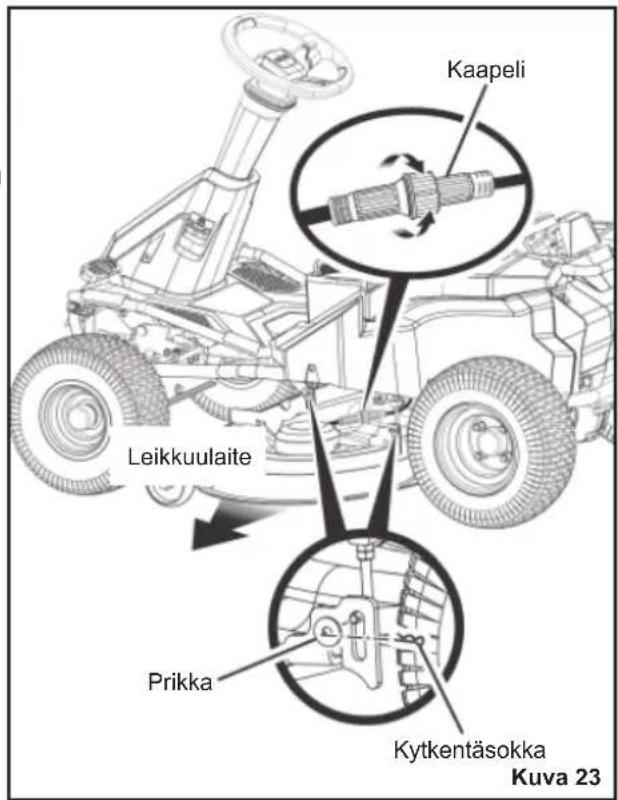

LEIKKUULAITTEEN IRROTUS

Katso kuvaa 23.

Leikkuulaite voidaan irrottaa leikkurista, jotta teriin päästään käsiksi helpommin vaihtoa varten.

1. Varmista, että suunnan ohjauskytkin on vapaassa (N) asennossa ja että terän kytkentänuppi on alhaalla.
2. Sammuta tuote, kytke käsijarru päälle ja irrota virta-avain. Varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin.
3. Irrota vaijerit, jotka liittävät leikkuulaitteen leikkuriin.
4. Aseta leikkuulaite vähimmäiskorkeudelle.
5. Irrota 4 vetokoukkua ja aluslaattaa, jotka kiinnittävät leikkuulaitteen paikoilleen.
6. Liu'uta laite ulos leikkurin alta.

Toista vaiheet päinvastaisessa järjestyksessä asentaaksesi leikkuulaitteen uudelleen leikkuriin.

Kaapeli Leikkuulaite Priikka Kytkentäsokka Kuva 23

LEIKKUUTERÄN VAIHTAMINEN

Katso kuvaa 24 - 26.

VAROITUS

Käytä ainoastaan alkuperäisiä varateriä ja teräpultteja, jotka päältääjettavan ruohonleikkurisi valmistaja on hyväksynyt. Jos käytät teriä ja teräpultteja, joita ei ole hyväksytty, seurauksena voi olla vaaroja ja päältääjettava ruohonleikkuri voi vahingoittua.

1. Varmista, että suunnan ohjauskytkin on vapaassa (N) asennossa ja että terien käynnistyskatkaisija on alhaalla.
2. Sammuta tuote, kytke käsijarru päälle ja irrota virta-avain.
3. Aseta leikkuulaite enimmäiskorkeudelle, jotta teriin päästään käsiksi.

HUOMAUTUS: Jos tarpeen, nosta leikkuria asettamalla se nostimelle tai käytä tunkkia ja tukijalkoja tai irrota leikkuulaite edellisessä osiossa kerrotulla tavalla päästäksesi käsiksi teriin.

VAROITUS

Jos nostat leikkuria päästäksesi käsiksi teriin, varmista, että leikkuri on kunnolla kiinni ja että käsijarru on kytketty päälle ennen kuin jatkat. Jos leikkuria ei varmisteta oikeaoppisesti, seurauksena voi olla sen putoaminen, mikä voi puolestaan johtaa vakavaan loukkaantumiseen tai jopa kuolemaan.

1. Työnnä puupala terän ja leikkurin väliin siten, että terä ei pääse pyörimään.
2. Löysennä terän mutteria kiertämällä sitä vastapäivään (ruohonleikkurin pohjalta katsottuna) 15 mm kiinto- tai holkkiavaimella (ei mukana).
3. Irrota terän mutteri, välilevy, eriste ja terä.
4. Aseta uusi terä akselille vastaavia terätukia vasten. Varmista, että terä istuu asianmukaisesti siten, että sen keskellä olevan reiän läpi kulkee akseli ja sen

rei'issä on kaksi tappia. Varmista, että olet asentanut sen siten, että kaarevat päät ovat leikkuri eikä maata kohti. Kun terä on kunnolla paikoillaan, sen on oltava tasassa terätukia vasten.

1. Asenna terän vaimennin ja välilaatta uudelleen ja varmista, että niiden tasasivut ovat kohdistettuina ja että välilaatan aukon suorat sivut ovat kohdistettuina teräakselin suoriin sivuihin.

HUOMAUTUS: Varmista, että kaikki osat ovat samassa järjestyksessä kuin alunperin.

1. Kierrä terämutteri akseliin ja kiristä sormitiukkuuteen.

2. Kiristä terän mutteria kiertämällä sitä myötäpäivään momenttiavaimella (ei mukana), jotta pultti tulee oikealle kireydelle. Terän pultin suositeltu kirstysmomentti on 68 - 74 Nm (600-650 in. lbs.)

VAROITUS

Varmista, että terä on kunnolla paikoillaan ja että terämutteri on kiristetty yllä mainittujen momenttien mukaan. Jos terää ei kiinnitetä oikeaoppisesti, se voi löystyä ja johtaa vakaviin loukkaantumisiin.

Toista toimenpiteet toisen terän kohdalla tarvittaessa.

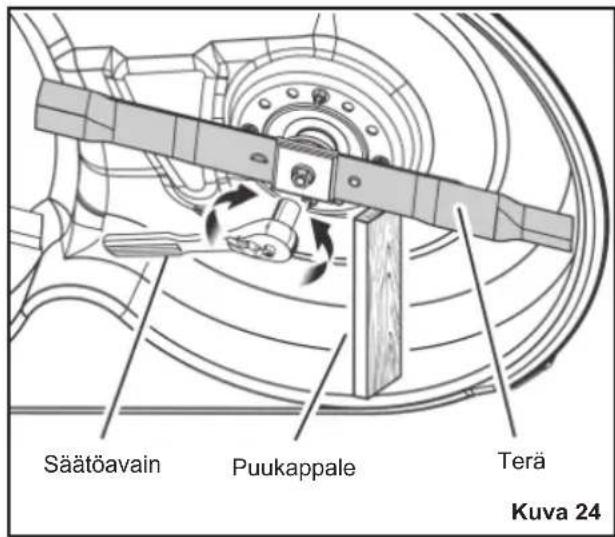

Säätoavain Puukappale Terä Kuva 24

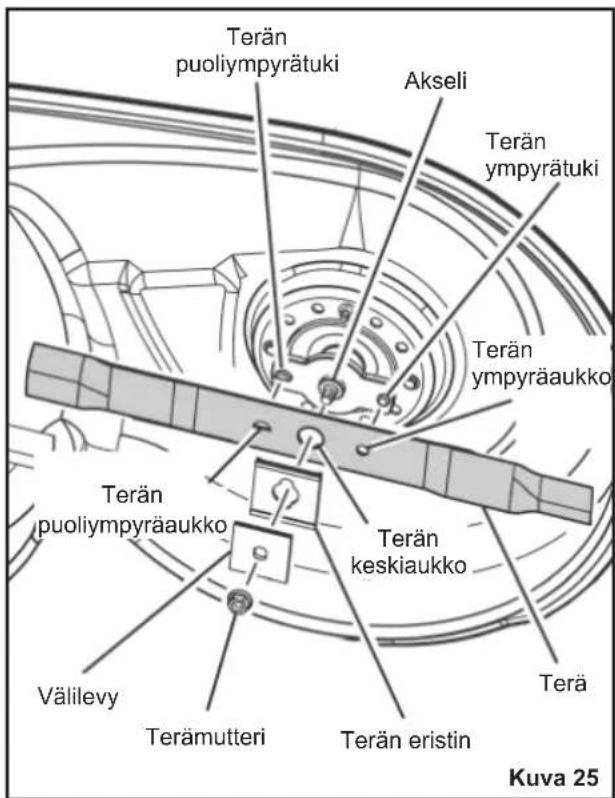

Terän puoliympyrätuki Akseli Terän ympyrätuki Terän ympyräaukko Terän puoliympyräaukko Terän keskiaukko Välilevy Terämutteri Terän eristin Terä Kuva 25

Suorat sivut kohdistettuina Kuva 26

RENKAAN HUOLTO

Tuote on varustettu sisäkumittomilla renkailla, joiden koko on seuraava:

■ Eturenkaat: 38,1x15,2x15,2 cm

■ Takarenkaat: 40,6x16,5x20,3 cm

Rengasilmanpaine

Tarkista kaikkien renkaiden ilmanpaine ennen käyttöä. Virheellinen ilmanpaine vaikuttaa käsittelyyn, ohjausvasteeseen, pitoon, renkaan käyttöikään, leikkuujäljen tasaisuuteen ja käyttäjän mukavuuteen. Varmista, että renkaat on täytetty suositeltuun täyttöpaineeseen (1,6 baaria).

HUOMAUTUS: Rengaspaine tulee mitata ja sitä tulee säätää vain renkaiden ollessa kylmiä.

VAROITUS

Tarkista rengaspaine huolellisesti täytön aikana. Liiallinen ilma renkaassa voi johtaa renkaan räjähtämiseen, jolloin seurauksena on vakavia loukkaantumisia.

VAROITUS

Oikeaoppisen rengaspaineen ylläpito on erittäin tärkeää. Liian vähäinen paine voi saada renkaan pyörähtämään ulos vanteesta. Liiallinen paine sen sijaan voi johtaa renkaan räjähtämiseen. Jos oikeaoppisesta ilmanpaineesta ei huolehdita, renkaat voivat aiheuttaa ongelmia leikkurin toimintaan ja vakauteen, mistä voi seurata vakavia loukkaantumisia.

RENKAAN KORJAUS

Jos renkaaseen tulee reikä tai se tyhjentyy kokonaan piston seurauksena, rengas voidaan korjata tulppatyppisellä paikalla. Jos rikkoontuminen johtuu viillosta tai jos pistokohtaa ei voi korjata tulpalla, rengas on vaihdettava.

RENKAIDEN VAIHTO

Kun renkaat ovat kuluneet, leikkurin pito heikkenee, mikä lisää tapaturma-alttiutta. Vaihda renkaat, kun uran syvyys on 4 mm tai vähemmän, tai aina kun rengas on vaurioitunut. Käytä ainoastaan alkuperäisiä vararenkaita. Jos tuotteessa käytetään soveltumattomia renkaita, seurauksena voi olla hallinnan menetys, mikä voi johtaa vakavaan loukkaantumiseen.

Vaihdata renkaat ainoastaan valtuutetussa huoltoliikkeessä.

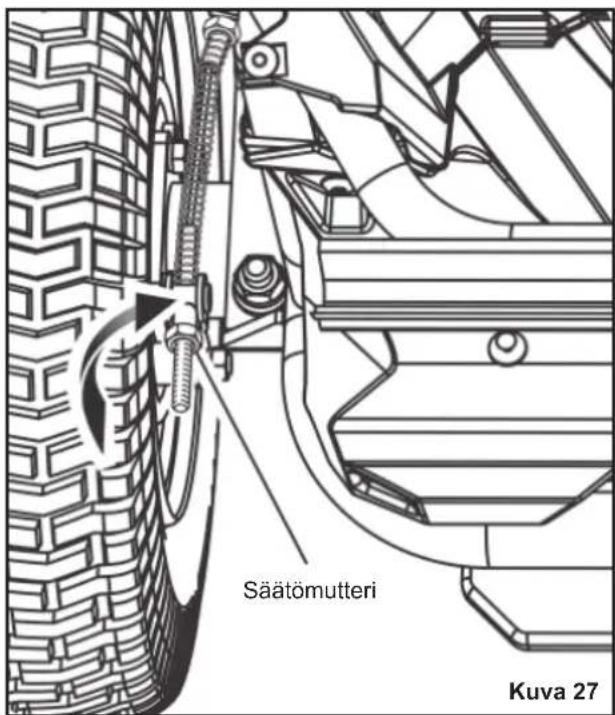

JARRUJEN SÄÄTÖ

Katso kuvaa 27.

Leikkurin oikeaoppinen pysäytys on erittäin tärkeä leikkuuturvallisuuden kannalta. Jos leikkuri liikkuu vielä lisää ennen kuin pysähtyy, vaikka olet painanut jarrupoljinta, jarrut saattavat kaivata säätöä.

Testaus:

1. Pysäytä tuote tasaiselle pinnalle ja kytke käsijarru päälle.
2. Aseta suunnan ohjauskytkin vapaalle (N).
3. Seiso leikkurin takana ja yritä työntää sitä eteenpäin. Jos takarenkaat pyörivät, jarruja on kiristettävä.

Kiristys:

1. Paikanna jarrujen säätömutterit kunkin takarenkaan sisäpuolelta.
2. Käännä kutakin säätömutteria kierrosta myötäpäivään ja yritä sitten työntää leikkuria uudelleen.
3. Jatka kääntämällä kutakin mi 1/4 kierroksen verran ja testaa, kunnes leikkuria ei enää voida liikuttaa työntämällä.

Kun on tehty lopullinen säätö, testaa jarruja ajamalla leikkuria normaalilla nopeudella tasaisella maalla. Näin voit varmistaa, että leikkuri pysähtyy nopeasti, kun jarrupoljinta painetaan.

Säätömutteri Kuva 27

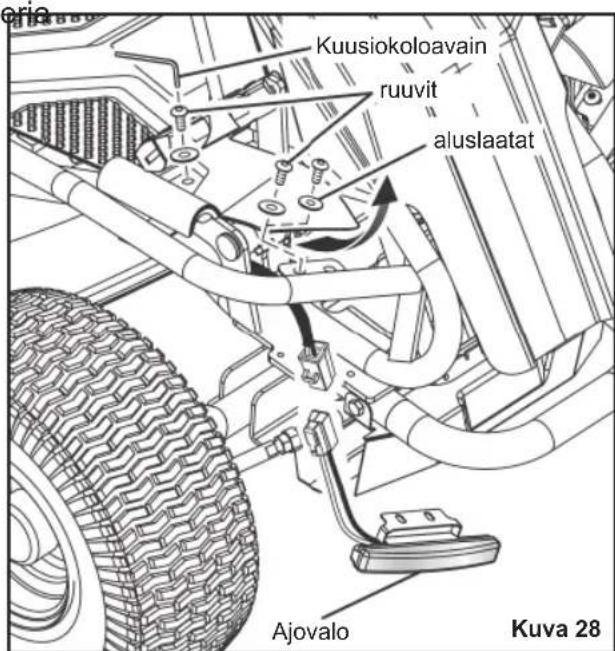

AJOVALOJEN VAIHTO

Katso kuvaa 28.

Ota yhteyttä valtuutettuun huoltoliikkeeseen uuden ajovalon tilaamiseksi.

1. Pysäytä tuote tasaiselle pinnalle ja kytke käsijarru päälle.
2. Sammuta tuote ja irrota virta-avain.
3. Irrota ja laita sivuun kuusiokoloruuvi ja aluslaatta, jotka pitävät leikkurin jalkalevyä paikoillaan.
4. Nosta jalkalevyä hieman päästäksesi käsiksi kahteen kuusiokoloruuviin ja aluslaattaan, jotka pitävät ajovaloa paikoillaan. Irrota ruuvit ja aluslaatat ja aseta ne sivuun.
5. Kytke irti vanha ajovalo ja heitä se pois.
6. Liitä uusi ajovalo ja asenna uudelleen ja kiristä tiukasti aluslaatat ja ruuvit.
   174 Madalla jalkalevyä ja asenna uudelleen aluslaatta ja ruuvi kiinnittääksesi sen.

Kuusiokoloavain ruuvit aluslaatat Ajovalo Kuva 28

LEIKKUULAITTEEN TASAUS

Katso kuvaa 29 - 30.

Jos nurmikkosi leikkuujälki on epätasainen leikkurin jäljiltä, leikkuulaite saattaa tarvita säätöä. Ennen kuin päätät, että leikkuulaitteen tasaus on tarpeen, varmista, että renkaiden täyttöpaine on oikeanlainen leikkuun aikana. Liian täydet tai tyhjät renkaat voivat vaikuttaa leikkuujälkeen, ja renkaiden oikeaoppinen täyttö saattaa ratkaista epätasaisen leikkuujäljen ongelman.

HUOMAUTUS: Tarkista aina kohdistus sivulta sivulle ja säädä tarvittavalla tavalla ennen kuin mittaat ja säädät edestä taakse.

Ennen aloitusta:

1. Varmista, että suunnan ohjauskytkin on vapaassa (N) asennossa ja että terän kytkentänuppi on alhaalla.
2. Sammuta tuote, kytke käsijarru päälle ja irrota virta-avain.
3. Aseta leikkuulaite enimmäiskorkeudelle.

Säätö sivulta sivulle:

1. Aseta terät siten, että päät osoittavat leikkurin sivuille.
2. Mittaa kunkin terän ulkoreunalta etäisyys terän sivun alareunasta maahan. Jos kahden sivun välinen etäisyys on yli 0,32 cm (1/8 tuumaa), säätö sivulta sivulle on tarpeen.
3. Löysää vastamuttereita näytetyllä tavalla sivulta, jota tahdot säätää.
4. Käännä säätömuttereita myötäpäivään nostaaksesi tai vastapäivään madaltaaksesi leikkuulaitteen sivua. Jokainen säätömutterin täysi kierros muuttaa leikkuulaitteen korkeutta noin 0,48 cm (3/16 tuumaa).

HUOMAÜTUS: Jos nostat sivua, sinun on käännettävä yläsäätömutteria ensiksi. Jos lasket sitä, käännä pohjamutteria ensiksi.

1. Mittaa terän ja maan välinen etäisyys uudelleen. Jatka säätämistä ja mittausta, kunnes kunkin sivun välisen etäisyyden ero on 0,32 cm (1/8 tuumaa) tai vähemmän.
2. Siirry etu-takasäätöön tai kiristä vastamutterit uudelleen lukitusta varten.

Etu-takasäätö tehdään seuraavasti:

HUOMAUTUS: Tasaa laite aina sivulta sivulle ennen kuin teet etu- ja takasäädön.

1. Aseta lähinnä sivupoistokourua oleva terä siten, että päät osoittavat nyt leikkurin etu- ja takaosaan.
2. Mittaa etäisyys terän kärjen ja maan välillä. Parhaita tuloksia varten terän etukärjen tulisi olla 0,32–0,95 cm (1/8–3/8 tuumaa) matalampana kuin takakärki.
3. Jos tarvitaan etu-takasäätöä, käännä säätömuttereita myötäpäivään nostaaksesi tai vastapäivään madaltaaksesi leikkuulaitteen takaosan. Jokainen täysi kierros muuttaa

leikkuulaitteen korkeutta noin 0,32 cm (1/8 tuumaa).

HUOMAUTUS: Muista kääntää säätömuttereita molemmilla puolilla tasaisesti, jotta sivulta sivulle mittaus ei taas heittäisi.

1. Mittaa uudelleen etäisyys terän ja maan välillä tarkistaaksesi, että etukärki on 0,32–0,95 cm. (1/8–3/8 tuumaa) takakärkeä matalampana. Jos näin ei ole, jatka säätämistä ja mittausta, kunnes ne ovat niin.
2. Älä liikuta säätömuttereita ja kiristä uudelleen vastamutterit kiinnittääksesi säätömutterit paikoilleen.

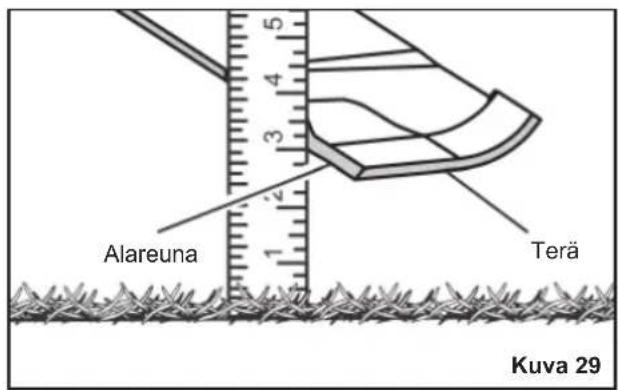

Alareuna Terä Kuva 29

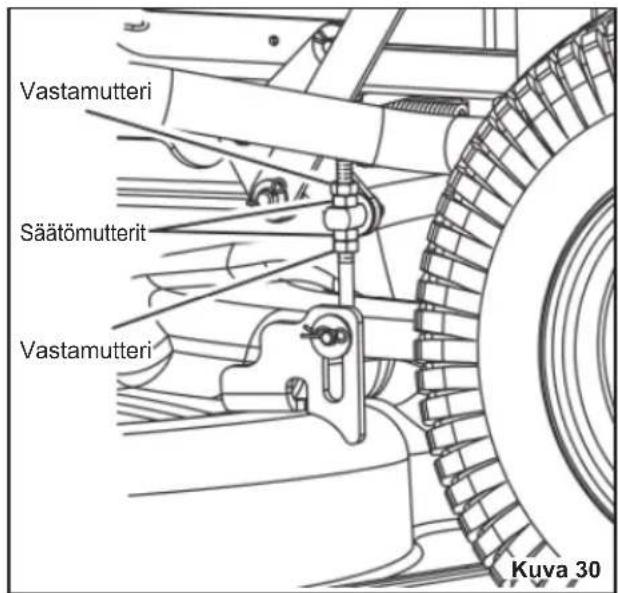

Vastamutteri Säätömutterit Vastamutteri Kuva 30

AKUN VAIHTAMINEN

Katso kuvaa 31 - 36.

HUOMAUTUS: Käytä ainoastaan päältääjettavan leikkurin RYOBI-lyijyakkuja, joiden osanumero on: 5131042607.

Leikkuri toimii neljällä 12 voltin akulla, jotka on kytketty sarjaan. Jos vaihdat yhden tai useamman akun, käytä vaihdossa aina samantyyppisiä akkuja, joiden jännite ja kapasiteetti ovat samat.

VAROITUS

Käytä vaihdossa ainoastaan alkuperäisiä lyijyakkuja.

Älä koskaan sekoita sarjassa erityyppisiä ja -kokoisia akkuja. Jos teet niin, akut voivat vahingoittua ja samoin leikkuri.

VAROITUS

Älä avaa tai vahingoita akkuja. Vapautunut elektrolyytti on syövyttävää ja voi vioittaa silmiä tai ihoa. Se voi olla myrkyllistä nieltynä.

Älä sytytä akkua tuleen. Akut voivat räjähtää. Tarkista mahdolliset hävittämisen erityisohjeet paikallisista määräyksistä.

Kun akkua ei käytetä, pidä se erillään metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista ja muista pienistä metalliesineistä, jotka voivat yhdistää akun navat. Akun napojen oikosulkeminen voi aiheuttaa kipinöintiä, palovammoja, tulipalon tai räjähdyksen.

Käsittele akkuja varoen, jotta niihin ei tule oikosulkua johtavien materiaalien, kuten sormusten, rannekorujen ja avainten, vuoksi. Akku tai johdin voi ylikuumentua ja johtaa palovammoihin.

1. Pysäytä tuote tasaiselle pinnalle ja kytke käsijarru päälle.
2. Sammuta tuote ja irrota virta-avain.
3. Kallista leikkurin istuin.
4. Työnnä kahta johtokannen kummallakin puolella olevaa kielekettä, nosta kansi ja käännä se sivulleen.
5. Irrota ja laita sivuun kuusiokolopultti, joka kiinnittää akkutelineen paikoilleen.
6. Irrota akun pikakiinnityspistoke. Tämä pistoke liittää akut leikkuriin.
7. Irrota neljä ruuvia, jotka kiinnittävät akkukotelon kannen paikoilleen.
8. Kytke irti termistorin pistoke. Pistoke liittää akut latausporttiin.

9. Irrota kaksi laippamutteria ja laippapulttia, jotka kiinnittävät akkutelineen etuosan paikoilleen.

10. Vedä ulos akkuteline ja aseta leikkurin ulkopuolinen osa vakaalle pinnalle, joka kykenee kannattamaan vähintään 136,1 kg (300 naulaa).

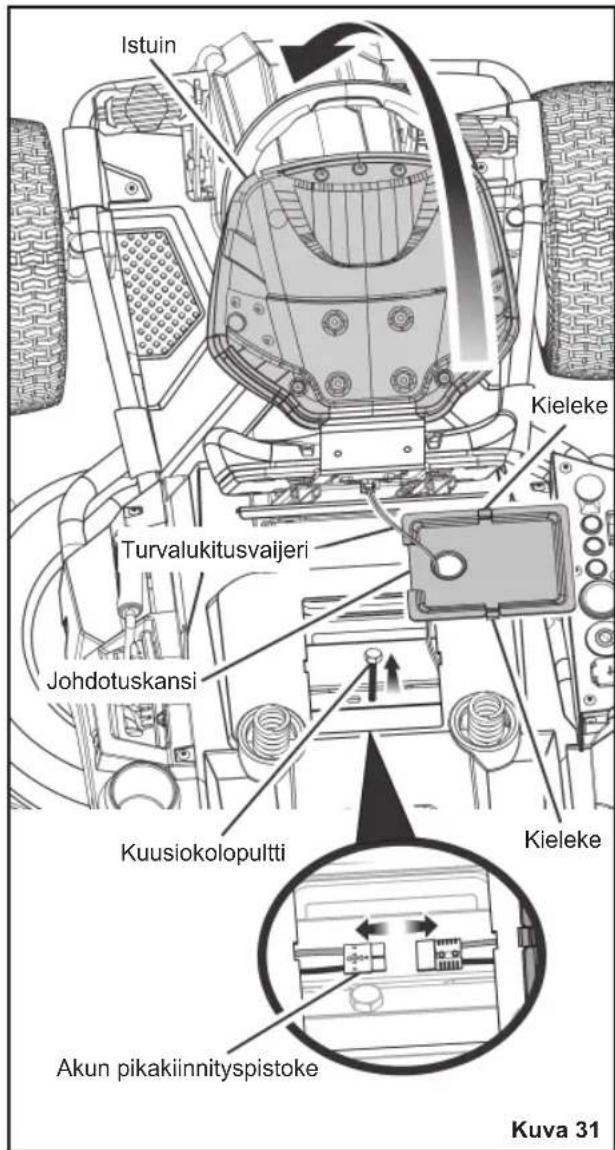

Istuin Kieleke Turvalukitusvaijeri Johdotuskansi Kuusiokolopultti Kieleke Akun pikakiinnityspistoke Kuva 31

Akkutilan kansi ruuvit Kuva 32

Akun termistorin pistoke Kuva 33

Kiinnityskannatin Pultti Prikka Lukkoprikka Musta (-) Punainen (+) Akun kansi Kuva 35

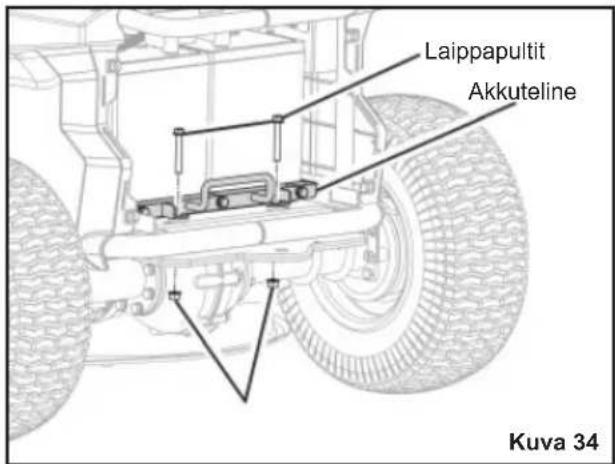

Laippapultit Akkuteline Kuva 34

VAROITUS

Akkukelkka on erittäin painava, sen paikalleenasettamiseen tarvitaan vähintään kaksi ihmistä. Suosituksena on käyttää hydraulista pöytämallista kärryä (tai vastaavaa laitetta) telineen pidennyksessä. Jos akkutelinettä ei pidennetä ja tueta oikeaoppisesti, seurauksena voi olla vakava loukkaantuminen sekä leikkurin vahingoittuminen.

Pultti Lukkoprikka Litteä välilevy Punainen (+) Termistorin liitin Kuva 36

VAROITUS

Jos akkua käsitellään väärin, siitä voi vuotaa nestettä; älä kosketa sitä. Jos kosketat sitä vahingossa, huuhtele se vedellä. Jos nestettä pääsee silmiin, hakeudu lääkäriin. Akusta vuotanut neste voi ärsyttää ihoa ja aiheuttaa palovammoja.

1. Nosta akun kiinnityskannatin pois akuista ja aseta sivuun.

2. Irrota ja laita sivuun vaihdettavan akun tai vaihdettavien akkujen kannet.

3. Kytke irti akku tai akut, jotka on vaihdettava.

Irrota ensin negatiivinen (musta) johto ja sitten positiivinen (punainen) johto. Ole varovainen, ettet oikosulje liittimiä.

HUOMAUTUS: Kun irrotat takakaapelit, kirjaa muistiin akun termistorin liitteen asento positiivisessa navassa. Muista asentaa liitin uudelleen samaan paikkaan.

1. Vaihda akku tai akut tarpeen mukaan ja asenna kaapelit uudelleen. Liitä ensiksi positiivinen (punainen) kaapeli. Liitä sitten negatiivinen (musta) kaapeli ja ole tarkkana, ettet kytke liittimiä oikosulkuun.

2. Asenna akun kannet ja akun kiinnityskannatin uudelleen paikoilleen.

3. Työnnä akkuteline takaisin leikkuriin juuri riittävästi siten, että kykenet liittämään akun pikakiinnityspistokkeen uudelleen.

HUOMAUTUS: Jotta saat tarpeeksi vipuvoimaa uudelleenliitäntää varten, on usein helpompaa liittää akkukotelon alueelta istuimen alapuolella olevan alueen sijaan.

1. Kun akut on liitetty uudelleen leikkuriin, työnnä akkuteline kokonaan takaisin leikkurin sisälle.

2. Asenna uudelleen laippapultit laippamutterit kiinnittääksesi akkutelineen ulkoreunan. Kiristä hyvin.

3. Asenna kuusiokolopultti uudelleen kiinnittääksesi akkutelineen paikoilleen. Kiristä hyvin.

4. Liitä akun termistori.

5. Vaihda akkukotelon kansi ja asenna kiinnitysosat uudelleen paikoilleen.

HUOMAUTUS: Varmista, että akkukotelon kannen kielekkeet ovat leikkurin ylä- ja sivulevyjen aukoissa ennen kuin kiristät ruuvit.

1. Asenna johdotuskansi uudelleen ja työnnä alas, kunnes se asettuu paikoilleen. Madalla sitten istuinta.

HUOMAUTUS: Varmista aina, että turvalukituskaapelin liitäntä on kunnolla paikoillaan, kun vaihdat johdotuskannen.

HUOMAUTUS: Noudata aina akun mukana tulleita turvallisuusvaroituksia. Hävitä akku paikallisten ja kansallisten määräysten mukaisesti.

VARASTOINTI JA TALVISÄILYTYS

Seuraaviin toimenpiteisiin on ryhdyttävä ennen tuotteen varastointia:

■ Pysäköi leikkuri tasaiselle pinnalle ja kytke käsijarru päälle.
■ Poista kaikki konepellin päälle tai sen ympärille kerääntyneet ruohot ja lehdet. Pyyhi ruohonleikkuri puhtaaksi kuivalla liinalla. Älä puhdista tuotetta vedellä.
■ Kytke tuote virtaan ladataksesi sitä koko varastoinnin ajan.

HUOMAUTUS: Jos leikkurin laturia ei voi jättää liitetyksi varastoinnin ajaksi, lataa akut vähintään kerran kuukaudessa varastoinnin aikana. Akut latautuvat parhaiten lämpötiloissa välillä 0–40° C.

Säilytä tuotetta puhtaassa ja kuivassa paikassa, johon lapset eivät pääse. Älä varastoi minkään liekillä käyvän laitteen lähellä, näitä ovat esimerkiksi kaasulla käyvä vedenlämmitin, kuivauskaappi tai uuni.

HUOMAUTUS: Älä jätä virta-avainta tuotteeseen varastoinnin ajaksi.

- Pidä tuote erillään syövyttävistä aineista, kuten puutarhakemikaaleista ja jäänestosuolasta.

ja KÄYTTÖÖN VALMISTAUTUMINEN VARAS- TOINNIN JÄLKEEN

Seuraaviin toimenpiteisiin on ryhdyttävä ennen kuin tuotetta käytetään varastoinnin jälkeen:

■ Tarkista huoltokaavio.
■ Lataa akut kokonaan.
■ Tarkista renkaiden paine ja täytä tarvittaessa.
- Aja tuotetta hetken ja tarkista, että kaikki järjestelmät ja komponentit toimivat kunnolla.

POLTTOAINESEKOITUKSEN MÄÄRÄ

	Tarkista ennen kutakin käyttökertaa	25 tunnin välein	50 tunnin välein tai vuosittain	Ennen varastointia	Kerran kuussa varastointiaikana
Tarkista jarrun toiminta	■
Tarkista rengaspaine	■
Tarkista sivupoistokouru ja käyttäjän läsnäolon turvalukitusjärjestelmät	■
Tarkista liitäntöjen kireys.	■			■
Poista jäämät tuotteesta	■			■
Tarkista/vaihda silppurin terät	■	■
Puhdista akun liittimet			■
Lataa akku.	■				■

HUOMAUTUS: Joslaitetta käytetään pölyisessä ympäristössä, se vaatii huoltoa useammin.

Kun laite on ylittänyt taulukossa määritetyn enimmäismäärän, huolto tulee silti tehdä tässä mainittujen aikavälien tai tuntimäärien mukaisesti.

Jos et ole varma, kuinka edellä mainitut huoltotoimenpiteet suoritetaan, huollata tuote ainoastaan valtuutetussa huoltoliikkeessä.

LISÄLAITTEET

Kuvaus osanumero
Murskainterät (murskaamiseen ja sivulle poistoon) RAC438 (996516)

VAROITUS

Nykyiset lisälaitteet ja lisävarusteet, joita tuotteen kanssa voidaan käyttää, on lueteltu yllä. Älä käytä muita, kuin valmistajan tälle laitteelle suosittelemia varaosia ja lisävarusteita. Muiden, kuin suositeltujen varaosien ja lisävarusteiden käyttö voi aiheuttaa vakavaa loukkaantumisvaaraa.

VARAOSAT

Kuvaus osanumero
Silppurin kansi 5131042540
Sivupoistokouru 5131042541
Etupyörät 5131042542
Takapyörät 5131042543
Akku 5131042607

VIANHAKU

Jos nämä ratkaisukeinot eivät tepsi, huollata tuote ainoastaan valtuutetussa huoltoliikkeessä.

Ongelma Mahdollinen syy Ratkaisu
Ruohonleikkuri ei käynnisty.	Akun lataustaso on alhainen. Lataa akku.
	Laturi on liitettynä tuotteeseen. Kytke laturi irti tuotteesta.
	Virta-avain ei ole paikoillaan tai se on OFF-asennossa.	Laita virta-avain paikoilleen ja käännä se ON-asentoon.
	Akun johtoliitännät ovat huonoja Tarkista ja puhdista kaikki akun liitännät.
Tuote ei liiku.	Virta-avain ei ole paikoillaan tai se on OFF-asennossa.	Laita virta-avain paikoilleen ja käännä se ON-asentoon.
	Käsijarru on kytkettynä. Kytke käsijarru pois päältä.
	Suunnan ohjauskytkin on vapaalla (N).	Aseta suunnan ohjauskytkin halutulle suunnalle (eteen-tai taaksepäin).
	Jarrupoljinta painetaan ja/tai kaasupoljinta ei paineta.	Vapauta jarrupoljin, ja paina kaasupoljinta.
	Käyttäjä ei ole kunnolla paikoillaan.	Istu kokonaan istuimelle, palauta ajovivut vapaalle ja yritä uudelleen
Ruohonleikkuri leikkaa ruohoa epätasaisesti.	Rengaspaine on epätasainen. Tarkista kaikkien neljän renkaan paine.
	Leikkuulaite ei ole tasassa. Säädä leikkuulaitteen asentoa.
	Terä on kulunut, taittunut, löysä tai tylsä.	Vaihda terä.
	Tuotteen alle on kertynyt jäämiä. Puhdista ruohonleikkurin rungon alapuoli.
	Leikkausnopeus on liian suuri. Leikkaal hitaammin.
Ruohonleikkuri ei silppua asianmukaisesti.	Märät ruoholeikkuujätteet tarttuvat ruohonleikkurin alapuolelle.	Anna ruohon kuivua ennen leikkuuta.
	Ruoho on liian korkeaa. Leikkaa kerran suurella leikkuukorkeudella ja sitten halu-amallasi korkeudella.
	Terä on kulunut, taittunut, löysä tai tylsä.	Vaihda terä.
	Leikkausnopeus on liian suuri. Leikkaal hitaammin.
Ruohonleikkuri tärisee korkeimmilla nopeuksilla.	Terä on epätasapainossa, löysä tai liian kulunut tai se on kulunut epätasaisesti.	Vaihda terä.
	Moottorin akseli on taipunut. Pysäytä moottori ja irrota virta-avain. Tutki saha huolel-lisesti vaurioiden varalta. Vie kone huollettavaksi valtuu-tettuun huoltoliikkeeseen ennen uudelleenkäynnistystä.
Ruoho sinkoutuuulos huonosti.	Sivupoistokouru tai aukko ontukossa.	Puhdista sivupoistokouru ja aukko.
	Ruoho on märkää. Anna ruohon kuivua	ennen leikkausta.
	Leikkausnopeus on liian suuri. Leikkaa	hitaammin.
	Ruoho on liian korkeaa. Leikkaa kerran	suurella leikkuukorkeudella ja sitten uudelleen haluamallasi korkeudella.
Moottori sammuuleikkuun aikana.	Leikkuukorkeus on asetettu liianmatalaksi.	Nosta leikkuukorkeutta.
	Akun lataustaso on alhainen. Lataa akku.
Terät eivät pyöri.	Akun lataustaso on alhainen. Lataa akku.
	Sivupoistokouru ei paina sivupoistonlukituskytkintä.	Paina sivupoistokouru alas ja varmista, että se painaasivupoiston lukituskytkintä kokonaan.
	Terän kytkentänuppi on alhaalla. Vedä	terän kytkentänuppi ylös.
	Käyttäjä ei ole kunnolla paikoillaan. Istu	istuimelle kokonaan.
	Leikkurin alle on kertynyt jäämiä. Puhdista ruohonleikkurin rungon alapuoli.
Terät eivät pyöriperuutettaessa.	Peruutustila on pois päältä.	Paina peruutustilapainiketta peruutustilan päälle laittamiseksi.
	Terän kytkentänuppi on alhaalla. Vedä	terän kytkentänuppi ylös.
Tuote ei saavutatäyttä nopeutta.	Akun lataustaso on alhainen. Lataa akku.
Terät jatkavatpyörimistä senkinjälkeen, kunkäyttäjä nousee jailman, että käsijarrukytketään päälle.	Turvalukitusjärjestelmä ei toimikunnolla.	Varmista, että turvalukitusjärjestelmän istuinpistoke onkunnolla liitettynä. Jos terät eivät vieläkään pysähdy,huollata tuote valtuutetussa huoltolikkeessä.
Ajovalot eivät toimi.	Ajovalot ovat sammuksissa. Paina ajovalopainiketta ajovalojen sytyttämiseksi.
	Ajovalot ovat vaurioitoneet. Vaihda ajovalot.
Akku ei lataudu.	Akkukennot ovat huonoja. Vaihda akku.
	Kaapeliliitännät ovat heikkoja. Tarkista	ja puhdista kaikki akun liitännät.

USEIN KYSYTYT KYSYMYKSET

■Tuleeko leikkuri pitää liitettynä laturiin, kun sitä ei käytetä?

– Kyllä. Leikkuria tulee ladata jatkuvasti, kun se ei ole käytössä.

■ Mikä on suositeltu rengaspaine ja miten usein se tulisi tarkistaa?

– Jotta suorituskyky olisi paras mahdollinen, rengaspaineen tulisi olla 1,6 baaria. Tarkista rengaspaine ennen kutakin käyttökertaa.

■ Mikä voi aiheuttaa terien pysähtymisen käytön aikana?

– Tarkista akun tasonilmaisin. Laitteen moottori sammuu, kun akkuteho laskee. Näin sinulla on riittävästi aikaa palata latausasemaan. Aja takaisin ja lataa akku välittömästi.

– Jos akkutaso on alhainen, hidasta tai nosta leikkuulaite korkeammalle tasolle. Suuret kuormitukset voivat johtaa myös yhden tai molempien laitemoottoreiden pysähtymisen.

– Tarkista, että sivupoistokouru on suljettu kunnolla. Paina sivupoistokouru alas ja varmista, että se painaa sivupoiston lukituskytkintä kokonaan.

■ Kun ajat vapaalla rinnettä alas, miksi leikkuri välillä kiihdyttää ja välillä taas ei?

– Turvallisuuden ja tehokkuuden lisäämiseksi leikkuri on suunniteltu rajoittamaan nopeuttaan automaattisesti rinteessä, mikä voi johtaa nopeuden vaihteluihin.

■ Miksi leikkurista kuuluu piippaava ääni, kun peruutan?

– Äänellä kerrotaan sivullisille, että leikkuri on lähellä.

■ Kun leikkuria käytetään, miten pysäytän leikkurin kokonaan?

– Pysäytä leikkuri painamalla käyttäjän vasemmalla puolella olevaa jarrupoljinta. Tässä tuotteessa ei ole hydrostaattista ajoa.

■ Miksi leikkurista kuuluu piippaava ääni, kun nousen istuimelta?

– Ääni kuuluu, koska käsijarrua ei ole kytketty päälle tai virta-avain on yhä paikoillaan ja ON-asennossa. Poista avain aina, kun leikkuri ei ole käytössä.

- Milloin minun tulisi käyttää käsijarrua?

– Kytke käsijarru päälle aina ennen kuin nouset pois leikkurin päältä.

■ Voinko huuhdella leikkuulaitteen puutarhaletkulla?

– Älä puhdista tuotetta vedellä. Käytä puhdistuksessa puhallinta tai ilmakompressoria.

Tällä tuotteella on oston luomien lakisääteisten oikeuksien ohella alla mainitun mukainen takuu.

1. Takuun kesto on kuluttajille 24 kuukautta ja takuuaika alkaa tuotteen ostohetkestä. Tämän päivämäärän tulee lukea laskussa tai muussa ostotositteessa. Tuote on suunniteltu ja tarkoitettu vain kuluttajien ja yksityiseen käyttöön. Takuu ei siis kata ammatti- eikä kaupallista käyttöä.

2. Joidenkin puutarhatyökalujen (AC/DC) takuun kestoa on mahdollista laajentaa yllä mainittua kestoa pidemmäksi verkkosivuston www.ryobitools.eu rekisteröinnin kautta. Työkalujen kelpoisuus takuujakson laajennukseen näkyy selkeästi myymälöissä ja/tai pakkauksissa ja/tai tämä tieto sisältyy tuotedokumentaation. Loppukäyttäjän täytyy rekisteröidä vasta hankitut työkalut internetissä 30 päivän kuluessa ostopäivämäärästä. Loppukäyttäjä voi rekisteröidä laajennetun takuun kotimaassaan, jos se on lueteltuna online-rekisteröintilomakkeessa, jossa mainitaan, missä tämä vaihtoehto on voimassa. Loppukäyttäjien täytyy lisäksi hyväksyä tietojen tallennus, jotka heidän täytyy antaa online-tilassa sekä ehdot. Rekisteröinnin vahvistuskuitti, joka lähetetään sähköpostitse, ja alkuperäinen ostopäivämäärän ilmaiseva lasku toimivat laajennetun takuun tositteina.

3. Takuu kattaa kaikki tuotteeseen takuuaikana tulevat viat, joiden aiheuttajina ovat tuotteessa ostopäivänä olleet valmistus- tai materiaaliviat. Takuu on rajoittetu korjaukseen ja/tai vaihtoon eikä se sisällä mitään muita velvoitteita mukaan lukien saturnnais- ja seurannaisvahinkoja, mutta rajoittumatta niihin. Takuu ei päde, jos tuotetta on käytetty väärin, käyttöohjeen vastaisesti tai jos se on liitetty virheellisesti. Tämä takuu ei kata:

-virheellisestä huollosta johtuvia vaurioita

-muunnettua tai muutettua tuotetta

-tuotetta, jonka alkuperäiset tunnistemerkinnät (tavaramerkki, sarjanumero) on turmeltu, muutettu tai poistettu

-tämän käyttöoppaan laiminlyönnistä johtuvia vaurioita -ei-CE-tuotetta

- tuotetta, jota on yrittänyt korjata epäpätevä ammattilainen tai joka on korjattu ilman Techtronic Industriesin ennakkolupaa.

- tuotetta, joka on liitetty virheelliseen teholähteeseen (ampeerit, jännite, taajuus)

- tuotetta, jossa on käytetty väärää polttoaineseosta (polttoaine, öljy, öljyprosentti)

- ulkoisten vaikutusten (kemiallinen, fyysinen, iskut) tai vieraiden aineiden aiheuttamaa vauriota

-normaaleja kuluvia varaosia

-virheellistä käyttöä, työkalun ylikuormitusta

-ei-hyväksyttyjen tarvikkeiden tai osien käyttöä

-Kaasutinten säännöllistä säätöä tai ylläpitävää puhdistusta

- Luonnollisesti kuluvia komponentteja (osia tai tarvikkeita), joihin sisältyvät puskunupit, käyttöhihnat, kytkin, pensasleikkurien tai ruohonleikkurien terät, valjaat, kaasuvaijeri, hiiliharjat, virtajohto, piikit, huopatiivisteet, sokkatapit, puhallinten tuulettimet, puhallin- ja imuputket, imurien säkit ja hihnat, terälevyt, sahanketjut, letkut, liitinosat, suihkusuuttimet, pyörät, ruiskutusputket, sisä- ja ulkokelat, leikkuusiimat, hehkutulpat, ilmansuodattimet, kaasunsuodattimet, silpputerät yms. näiihin kuitenkaan rajoittumatta.

1. Tuote on lähetettävä huollettavaksi valtuutettuun RYOBI-huoltoon tai näytettävä siellä. Niiden osoitteet kussakin maassa löytyvät seuraavasta luettelosta. Joissakin maissa paikallinen RYOBI-jälleenmyyjä huolehtii tuotteen lähetyksestä RYOBI-huolto-organisaatioon. Kun tuote lähetetään RYOBI-huoltoon, se täytyy pakata hyvin ilman vaarallisia aineita, kuten polttoainetta, ja pakkaukseen täytyy merkitä lähettäjän nimi sekä vian lyhyt kuvaus.

2. Takuun kattama korjaus/vaihto on maksuton. Se ei tarkoita takuujajan laajennusta tai alkamista alusta. Vaihdetut osat tai työkalut siirtyvät valmistajan omistukseen. Joissakin maissa lähettäjän täytyy maksaa lähetyskustannukset tai postikulut. Työkalun oston luomat lakisääteiset oikeudet pysyvät koskemattomina

3. Tämä takuu on voimassa Euroopan yhteisössä, Sveitsissä, Islannissa, Norjassa, Liechtensteinissa, Turkissa ja Venäjällä. Ota näiden alueiden ulkopuolella yhteyttä omaan valtuutettuun RYOBI-jälleenmyyjään ja selvitä, onko jotain muuta takuuta.

VALTUUTETTU HUOLTO

Voit etsiä lähimmän valtuutetun huollon sivulta http://fi.ryobitools.eu/header/service-and-support/service-agents.

NO

RYOBI® GARANTIBETINGELSER

Ilmoitamme täten, että tuotteet

Päältäajettava ruohonleikkuri

Tuotemerkki: RYOBI

Mallinumero: RM480e

Sarjanumeroalue: 47512301000001 - 47512301999999

noudattaa seuraavia EU-direktiivejä ja harmonoituja standardeja

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, EN ISO 12100: 2010,

EN 62841-1: 2015, EN ISO 5395-1: 2013+A1:2018,

EN ISO 5395-3: 2013+A1:2017+A2:2018,

EN 55014-1:2017, EN 55014-2:2015

Mitattu äänenteho: 99,1 dB(A)

Taattu äänitehon: 100 dB(A)

Säännösten noudattaminen tarkastettu direktiivin 2000/14/EC liitteen V mukaisesti

muunnettu direktiivillä 2005/88/EC.

Ilmoituselin:

No.0197 – TÜV Rheinland LGA Products GmbH

Tillystraße 2 - 90431 Nürnberg – Germany»

Todd Chipner

Vanhempi, CPT-toimitusten laadusta ja Aasian alueen sääntelystä ja turvallisuudesta

vastaava johtaja

Valtuutettu kokoamaan tekninen tiedosto:

Alexander Krug, Toimitusjohtaja

Techtronic Industries GmbH

FI RYOBI on Ryobi Limitedin omistama tavaramerkki, ja sitä käytetään lisenssin puitteissa.
