BEDIENUNGSANLEITUNG RM480E RYOBI

ÜBERSETZUNG DER ORIGINALANLEITUNG

OVERSÄETTELSE AF DE ORIGINALE INSTRUKTIONER

ÖVERSÄTTNING AV DE URSPRUNGLIGA INSTRUKTIONERNA

ALKUPERÄISTEN OHJEIDEN SUOMENNOS

OVERSETTELSE AV DE ORIGINALE INSTRUKSJONENE

Achtung!Es ist wichtig, dass Sie vor Zusammenbau, Wartung und Benutzung des Produktes die Anweisungen in dieser Anleitung lesen.

TRANSPORT ET STOCKAGE

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihres Aufsitzmähers.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Aufsitzmäher ist ausschließlich zur Nutzung im Freien geeignet.

Dieses Produkt ist zum Rasenmähen im häuslichen Bereich vorgesehen. Das Messer dreht sich ungefähr parallel zum Boden, über den es sich bewegt. Alle vier Räder müssen beim Mähen den Boden berühren.

Das Produkt ist nur zur Anwendung im Haushalt durch Erwachsene vorgesehen, die angemessen über die Gefahren und die bei der Bedienung des Geräts durchzuführenden Präventionsmaßnahmen/-handlungen informiert wurden.

Es darf zu keinen anderen Zwecken verwenden werden.

ALLGEMEINE SICHERHEITSWARNUNGEN

WARNUNG

Lesen Sie aufmerksam alle mit diesem Werkzeug gelieferten Warnungen, Anweisungen und Spezifikationen, beziehen Sie sich auf die Illustrationen. Die Nichtbeachtung der weiter unten aufgeführten Anweisungen kann Unfälle wie Brände, Elektroschocks und/oder schwere Körperverletzungen zur Folge haben.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

ARBEITSPLATZSICHERHEIT

■ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
■ Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen

Funken, die den Staub oder die Dämpfe entzünden können.

■ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

ELEKTRISCHE SICHERHEIT

■ Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
■ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
■ Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
■ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
■ Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

SICHERHEIT VON PERSONEN

■ Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
■ Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
■ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
■ Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
■ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
■ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
■ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

■ Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

VERWENDUNG UND BEHANDLUNG DES ELEKTROWERKZEUGS

■ Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
■ Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
■ Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeuge wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
■ Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
■ Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
■ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind leichter zu führen.

■ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

■ Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorher-gesehenen Situationen.

VERWENDUNG UND BEHANDLUNG VON AKKUWERKZEUGEN

■ Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

■ Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

■ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

■ Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

■ Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen. - Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

SERVICE

■ Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

■ Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

SICHERHEITSHINWEISE FÜR AUFSITZMÄHER

UNTERWEISUNG

■ Die Sicherheitsregeln müssen befolgt werden, wenn dieses Produkt benutzt wird. Lesen Sie für Ihre eigene Sicherheit und die von Außenstehenden diese Anweisungen, bevor Sie das Produkt benutzen. Bitte bewahren Sie die Anweisungen zum späteren Nachschlagen auf.

- Erlauben Sie nur verantwortungsbewussten Erwachsenen, die mit den Anweisungen vertraut sind und diese verstehen, das Produkt zu verwenden.

■ Seien Sie vertraut mit den Stellteilen und der ordnungsgemäßen Verwendung der Maschine.

■ Verwenden SieimmerSchutzvorrichtungen. Verwenden Sie das Produkt nicht, wenn der seitliche Auswurfschacht nicht angebracht ist und ordnungsgemäß funktioniert. Die Mulchabdeckung sollte während des Mulchvorgangs korrekt installiert sein und ordnungsgemäß funktionieren.

■ Seien Sie sich möglicher Gefahren bewusst, wenn Sie das Produkt nicht verwenden oder Zubehörteile wechseln.

Durch Befolgung dieser Anweisung wird das Risiko von Bränden, elektrischen Schlägen und Körperverletzungen verringert.

■ Transportieren Sie niemals Personen oder Kinder, auch wenn die Messer nicht in Betrieb sind. Sie können herunterfallen und schwer verletzt werden oder den sicheren Betrieb des Produkts beeinträchtigen. Kinder, die in der Vergangenheit mitgefahren sind, können plötzlich im Mähbereich für eine weitere Fahrt erscheinen und vom Produkt überfahren oder umgestoßen werden.
■ Vergessen Sie nie, dass der Benutzer verantwortlich ist für Unfälle und Gefahren, die an Eigentum Fremder oder an anderen Personen entstehen könnte.
■ Lassen Sie niemals Kinder oder Personen mit verminderten physischen, geistigen oder sensorischen Fähigkeiten oder Personen, die mit diesen Anweisungen nicht vertraut sind das Produkt bedienen, reinigen oder warten. Die lokale Gesetzgebung regelt das Mindestalter des Benutzers. Kinder müssen ausreichend beaufsichtigt werden, so dass gewährleistet ist, dass sie nicht mit dem Produkt spielen.
■ Befolgen Sie alle Anweisungen des Herstellers zur Installation und zum sicheren Betrieb des Rasenmähers. Benutzen Sie nur geeignete und zugelassene Ersatzteile. Die Verwendung von anderem Zubehör kann das Verletzungsrisiko erhöhen.
■ Beeinträchtigen Sieniemalsdie vorgesehene Funktion einer Sicherheitseinrichtung und beeinträchtigen Sie nicht den durch eine Sicherheitseinrichtung gebotenen Schutz. Überprüfen Sie regelmäßig den ordnungsgemäßen Betrieb der Sicherheitsvorrichtungen.
■ Manipulieren Sie niemals Sicherheitsvorrichtungen. Überprüfen Sie regelmäßig den ordnungsgemäßen Betrieb der Sicherheitsvorrichtungen.
■ Benutzen Sie das Produkt niemals während Menschen, besonders Kinder, oder Tiere sich im Umkreis von 15 m befinden, weil die Gefahr besteht, dass Gegenstände von dem Messer geschleudert werden könnten.
■ Benutzen Sie das Produkt nicht, wenn die Gefahr von Blitzschlag besteht.

■ Arbeiten Sie nicht mit dem Gerät bei schlechter Beleuchtung. Der Benutzer braucht einen ungehinderten Blick auf den Arbeitsbereich, um mögliche Gefahren zu erkennen.
■ Halten Sie Hände und Füße vom Schneidbereich fern, der sich unter dem Mähwerk und im seitlichen Auswurfkanal befindet. Halten Sie sich zu jeder Zeit von der Öffnung des seitlichen Auswurfkanal fern. Nicht unter das Mähwerk greifen.
■ Befolgen Sie die Anweisungen zum Austausch von Zubehörteilen.

VORBEREITUNG

■ Tragen Sie eine schwere, lange Hose, lange Ärmel und robuste, rutschfeste Schuhe. Tragen Sie keine kurzen Hosen und Sandalen und gehen Sie nicht barfuß. Vermeiden Sie lockere Kleidung oder Kleidung mit Schnüren oder Bändern zu tragen.
■ Tragen Sie eine Schutz- oder Sicherheitsbrille mit Seitenschutz. Benutzen Sie bei Staub eine Gesichtsmaske.
■ Von den Messern getroffene Gegenstände können Personen schwer verletzen. Untersuchen Sie den Bereich, in dem die Maschine verwendet werden soll, genau und entfernen Sie alle Steine, Stöcke, Metall, Draht, Knochen, Spielzeug oder andere fremde Objekte. Denken Sie daran, dass sich Fäden und Drähte an den Messern verfangen können.
■ Überprüfen Sie das Produkt vor dem Gebrauchimmervisuell, umsicherzustellen, dass die Messer, Messermuttern und die Schneidbaugruppe nicht abgenutzt oder beschädigt sind.
■ Ersetzen Sie abgenutzte oder beschädigte Messer und Muttern in Sets, um Unwucht zu vermeiden.
■ Ersetzen Sie abgenutzte oder beschädigte Teile, bevor Sie das Produkt in Betrieb nehmen.
■ Werfen Sie das Material niemals in Richtung von Personen aus. Planen Sie den Mähweg, um zu vermeiden, dass Material in Richtung Personen, Straßen, Gehwege, Fenster und Autos ausgeworfen wird. Vermeiden Sie ebenso das Material gegen eine Wand auszuwerfen, es könnte gegen den Benutzer geschleudert werden.

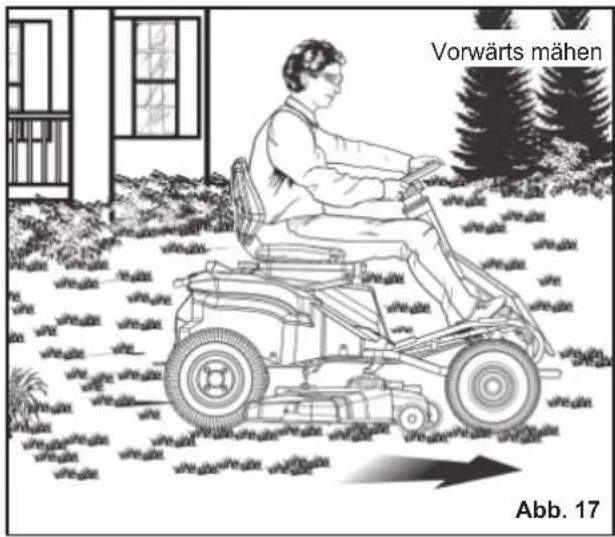

VERWENDUNG

■ Das Produkt darf erst gestartet werden, wenn der Benutzer ordnungsgemäß sitzt und sich hinter dem Lenkrad befindet. Starten Sie das Produkt niemals, wenn:

• Nicht alle vier Räder auf dem Boden stehen.

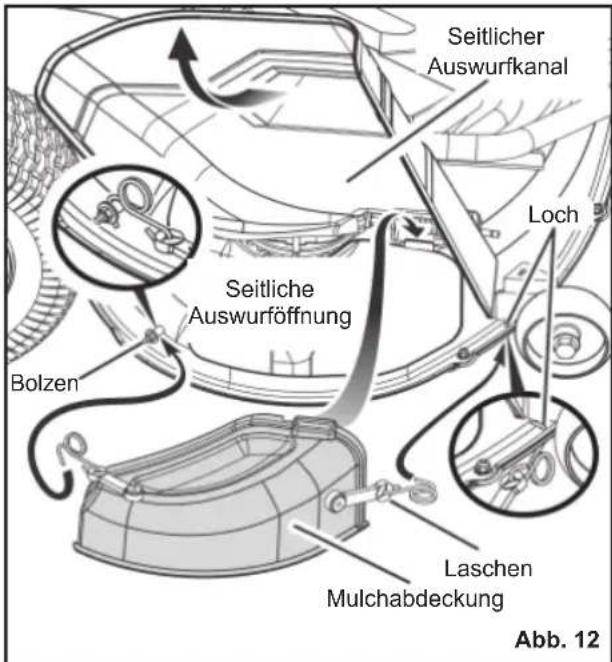

• Der seitliche Auswurfkanal freiliegt und und nicht durch die Mulchabdeckung geschützt ist.
• Hände und Füße aller Personen nicht fern von dem Schneidgehäuse sind.

■ Schalten Sie die Messer aus, wenn das Produkt nicht verwendet wird.

■ Verwenden Sie das Produkt niemals in geschlossenen Räumen.

■ Stoppen Sie die Messer, wenn Sie Kiesflächen überqueren, um das Aufwirbeln von Kies und Steinen zu vermeiden. Fahren Sie das Produkt langsam und vorsichtig, um einen Kontrollverlust zu vermeiden.

■ Schalten Sie das Produkt vorsichtig gemäß der Anleitung ein und halten Sie die Hände und Füße von den Messern fern. Bewegen Sie Ihre Hände oder Füße nicht in die Nähe von rotierenden Teilen oder unter diese.

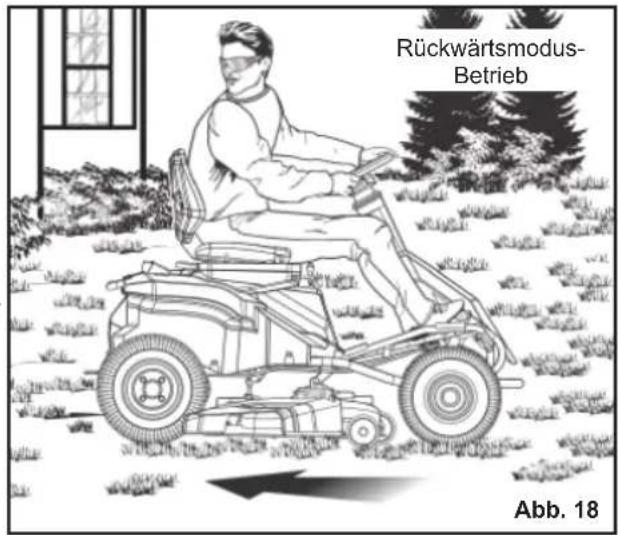

■ Mähen Sie nicht rückwärts, es sei denn, dies ist unbedingt erforderlich. Schauen Sie vor und während des Rückwärtsfahrens immer nach unten und hinten.

■ Achten Sie vor und während des Rückwärtsfahrens auf kleine Kinder, umstehende Personen und Haustiere.

■ Seien Sie besonders vorsichtig, wenn Sie sich nicht einsehbaren Ecken, Gebüsch, Bäumen oder anderen Objekten nähern, einschließlich überhängendem Gesträuch, das Ihre Sicht versperren kann.

■ Vor dem Wenden langsamer fahren.

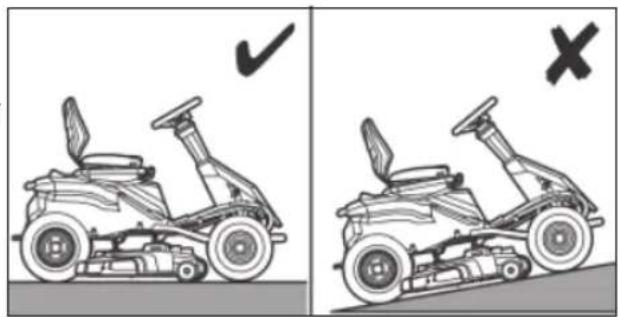

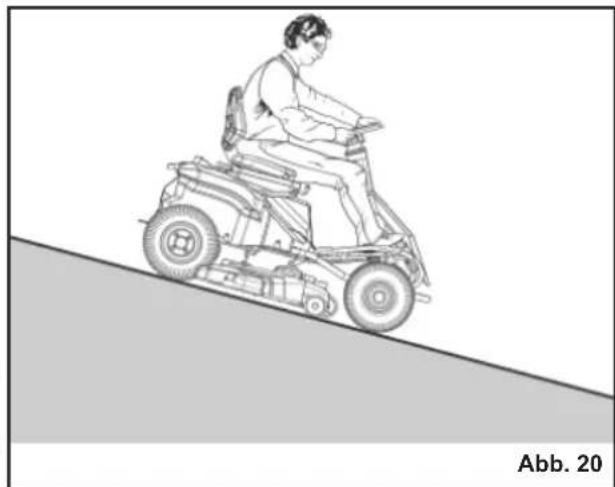

■ Steigungen sind ein wichtiger Faktor im Zusammenhang mit Kontrollverlust und Sturzunfällen, die zu schweren oder tödlichen Verletzungen führen können. Wenn Sie bei Gefällen Rasen mähen ist Vorsicht geboten. Wenn Sie den Hang nicht hinunterfahren können oder sich unwohl fühlen, mähen Sie die Fläche nicht. Verwenden Sie das Produkt niemals an steilen Hängen mit mehr als 15° Gefälle. Erstellen Sie eine Kopie oder schneiden Sie die "Hangführung" am Ende dieses

Handbuchs aus, um festzustellen, ob Ihr Hang für einen sicheren Betrieb zu steil ist.

- Versuchen Sie niemals, auf einem steilen Hang zu fahren oder einen Hang zu mähen, der eine Steigung von mehr als 15° aufweist.

- Auf und ab mähen; nicht quer über den Hang.

- Vermeiden Sie Löcher, Furchen, Unebenheiten, Steine oder sonstige versteckte Objekte. Auf unebenem Gelände kann das Produkt umkippen. Hohes Gras kann Hindernisse bergen.

- Fahren Sie langsam, damit Sie am Hang nicht plötzlich anhalten oder versehentlich beschleunigen müssen.

- Mähen Sie am Hang kein nasses Gras. Reifen verlieren möglicherweise die Traktion und Sie verlieren möglicherweise die Kontrolle.

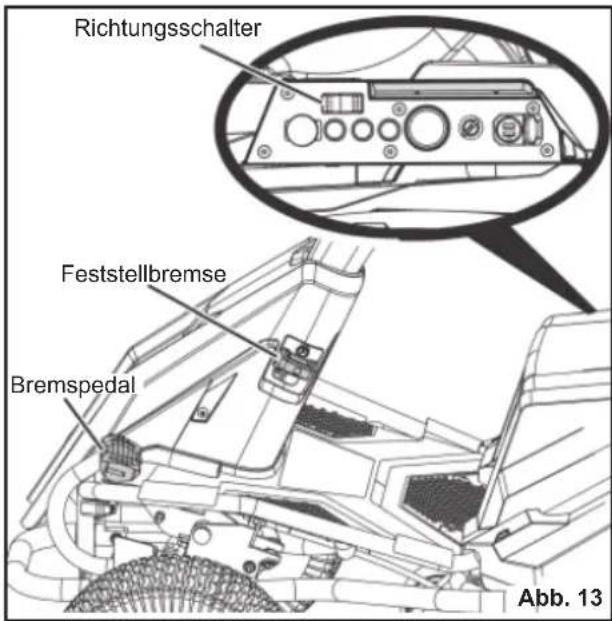

- Halten Sie den Fahrtrichtungsschalter immer in der vorderen Position, wenn Sie Gefälle hinunterfahren. Schalten Sie nicht in den Leerlauf und rollen Sie bergab. Andernfalls verlieren Sie möglicherweise die Kontrolle über das Produkt.

- Vermeiden Sie das Starten, Stoppen oder Wenden am Hang. Wenn die Reifen die Traktion verlieren, stoppen Sie die Messer und fahren Sie langsam geradeaus den Hang hinunter.

- Machen Sie alle Bewegungen an Hängen langsam und schrittweise. Nehmen Sie keine plötzlichen Geschwindigkeits- oder Richtungsänderungen vor, da dies zum Umkippen des Produkts führen kann.

- Seien Sie besonders vorsichtig, wenn Sie das Produkt mit Aufsätzen verwenden. Sie können die Stabilität des Produkts beeinträchtigen. Nicht an steilen Hängen mit mehr als 15° Gefälle verwenden.

- Versuchen Sie nicht, das Produkt zu stabilisieren, indem Sie Ihren Fuß auf den Boden stellen.

- Verwenden Sie den Aufsitzmäher nicht am Rand von Abhängen, Gräben, übermäßigen Steigungen oder Böschungen. Das Produkt kann plötzlich umkippen, wenn ein Rad über eine Kante fährt oder wenn die Kanten nachgeben. Dies kann zum Tod oder zu schweren Verletzungen führen.

■ Lassen Sie das Produkt nicht unbeaufsichtigt in Betrieb. Schalten Sie immer die Messer aus, rasten Sie die Feststellbremse ein, stoppen Sie den Motor und ziehen Sie den Startschlüssel ab, bevor Sie absteigen.
■ Achten Sie auf den Verkehr, wenn Sie in der Nähe von Straßen arbeiten. Betreiben Sie den Mäher nicht auf Straßen.

WEITERE SICHERHEITSHINWEISE ZUM AKKU

WARNUNG

Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie dafür, dass keine Flüssigkeiten in die Geräte und Akkus eindringen. Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen.

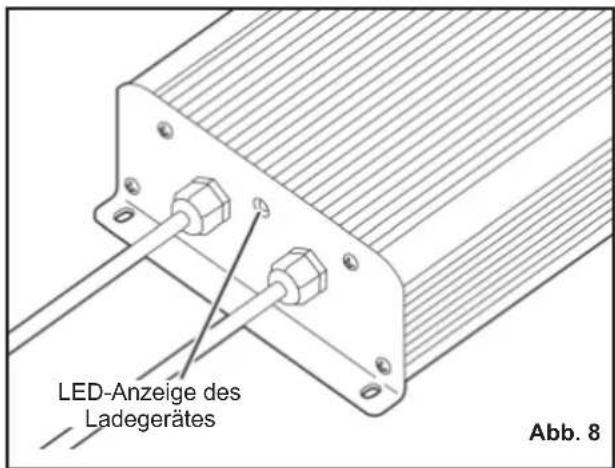

ZUSÄTZLICHE SICHERHEITSHINWEISE ZUM LADEGERÄT

■Das Produkt ist nur für den Gebrauch im Innenbereich vorgesehen.
■ Versuchen Sie niemals, nicht wiederaufladbare Batterien aufzuladen.
■ Überprüfen Sie das Netzkabel vor jeder Benutzung auf Schäden. Es muss von einer qualifizierten Person in einem autorisierten Kundendienst ausgetauscht werden, wenn Beschädigungen sichtbar sind, damit eine Gefahr vermieden wird.
■ Laden Sie das Gerät in einem Innenraum an einem gut belüfteten Ort auf. Laden Sie das Gerät nicht in einem engen Raum auf.
Das Ladegerät ist mit einem Stecker mit Erdungsstift ausgestattet und muss an eine passende Steckdose angeschlossen werden, die gemäß den örtlichen Vorschriften und Verordnungen ordnungsgemäß installiert und geerdet wurde. Verwenden Sie keine Adapter und modifizieren Sie den mitgelieferten Stecker nicht. Falls der Stecker nicht zu der Steckdose passt, lassen Sie durch einen qualifi zierten Elektriker eine ordnungsgemäße Steckdose installieren.

WARNUNG

Brand-, Explosions- oder Verbrennungsgefahr. Zerlegen Sie den Akku nicht, setzen Sie ihn keiner Hitze über 60 °C aus und verbrennen Sie ihn nicht.

■ Der Akku-Pack enthält Säure. Wenn Säure mit Haut oder Kleidung in Berührung kommt, sofort 10 Minuten lang mit Wasser spülen. Sollte Flüssigkeit in die Augen gelangen, suchen Sie darüber hinaus einen Arzt auf.
■ Laden Sie keine Akkus auf, die Zeichen aufweisen, dass Elektrolyt-Flüssigkeit ausgelaufen ist. Entsorgen Sie sie ordnungsgemäß.

AKKUENTSORGUNGUNDVORBEREITUNG ZUR WIEDERVERWERTUNG

Zur Erhaltung natürlicher Resourcen recyclein Sie Akkus bitte bzw. entsorgen Sie sie ordnungsgemäß.

Das Produkt enthält Blei-Säure-Batterien. Gemäß der örtlichen Vorschriften kann die Entsorgung von Blei-Säure-Batterien im normalen Hausmüll verboten sein. Befragen Sie Ihre örtliche Abfallentsorgung nach Information über mögliche Wiederverwertung und/oder Entsorgung.

WARNUNG

Decken Sie die Pole des Akkupacks nach der Entnahme mit strapazierfähigem Klebeband ab. Versuchen Sie nicht, den Akku zu zerstören oder zu zerlegen oder einzelne Teile zu entfernen. Blei-Säure-Batterien müssen recycelt oder ordnungsgemäß entsorgt werden. Berühren Sie außerdem niemals die beiden Pole mit Metallobjekten und/oder Körperteilen, da dies zu einem Kurzschluss führen kann. Von Kindern fernhalten. Eine Nichtbeachtung dieser Warnungen kann Feuer und/oder schwere Verletzungen verursachen!

TRANSPORT UND LAGERUNG

■ Schalten Sie das Produkt aus, ziehen Sie die Feststellbremse an und ziehen Sie den Startschlüssel ab. Stellen Sie sicher, dass alle bewegliche Teile vollständig angehalten sind. Lassen Sie das Produkt ausreichend abkühlen, bevor Sie es lagern oder transportieren.

■ Entfernen Sie alle Fremdkörper vom Produkt. Lagern Sie das Produkt an einem kühlen, trockenen und gut belüfteten Ort, der Kindern keinen Zugang bietet. Der Startschlüssel sollte auch entfernt und an einem für Kinder unzugänglichen Ort aufbewahrt werden.

■ Halten Sie das Produkt von ätzenden Mitteln wie Gartenchemikalien und Streusalz fern. Lagern Sie das Gerät nicht im Freien.

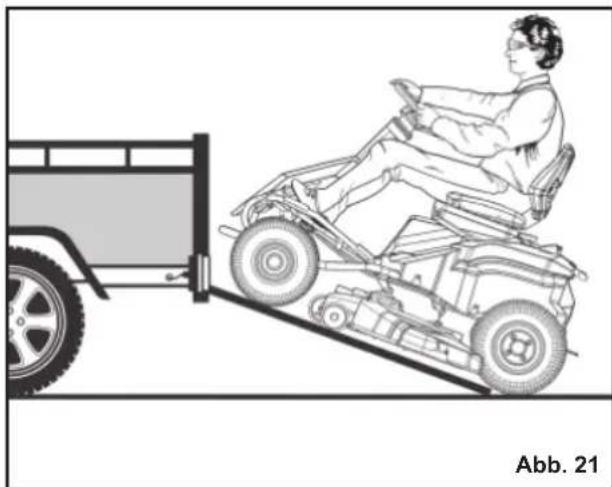

■ Gehen Sie beim Laden oder Entladen des Produkts auf einen Anhänger oder LKW besonders vorsichtig vor. Treten Sie nach Bedarf auf das Bremspedal, um die Geschwindigkeit zu regeln. Das Produkt rollt frei, wenn es auf einer geneigten Fläche bewegt wird, ohne auf das Bremspedal zu treten oder die Feststellbremse zu betätigen. Überschreiten Sie beim Laden oder Entladen des Produkts nicht den empfohlenen maximalen Betriebswinkel von 15°.

WARNUNG

Seien Sie extrem vorsichtig, wenn Sie die Maschine zur Wartung, Reinigung oder den Transport anheben oder kippen. Die Messer sind scharf. Halten Sie alle Körperteile von dem Messer fern, während das Messer frei liegt.

TRANSPORT VON BLEIAKKUS

Transportieren Sie Akkus gemäß Ihren örtlichen und nationalen Bestimmungen und Regeln.

Befolgen Sie alle besonderen Anforderungen für Verpackung und Beschriftung, wenn Sie Akkus von Dritten transportieren lassen. Stellen Sie sicher, dass beim Transport kein Akku in Kontakt mit anderen Akkus oder leitenden Materialien kommt, indem Sie die freien Anschlüsse mit Isolierband, nichtleitenden Kappen oder Klebeband schützen. Beschädigte oder auslaufende Akkus dürfen nicht transportiert werden. Weitere Informationen erhalten Sie bei Ihrem Transportunternehmen.

SICHERHEITSHINWEISE ZUM ZIEHEN VON LASTEN

WARNUNG

Gehen Sie beim Abschleppen äußerst vorsichtig vor. Die Messer sind scharf. Halten Sie alle Körperteile von dem Messer fern, während das Messer frei liegt.

■ Verwenden Sie beim Ziehen gesunden Menschenverstand. Eine zu schwere Last am Hang ist gefährlich. Reifen können die Bodenhaftung verlieren und dazu führen, dass Sie die Kontrolle über das Produkt verlieren.

■ Befolgen Sie die Empfehlungen des Herstellers für Radgewichte oder Gegengewichte.

■ Das Gesamtgewicht des Anhängers darf die maximale Anhängelast von 226,8 kg (500 lbs.) nicht überschreiten.

■ Anhängevorrichtung nur an der Anhängeplatte befestigen.

■ Lassen Sie niemals Kinder oder andere Personen auf die Anhängevorrichtung.

■ Der Bremsweg erhöht sich mit der Geschwindigkeit und dem Gewicht der gezogenen Last. Fahren Sie langsam und lassen Sie zusätzliche Zeit und Distanz zum Stoppen.

■ Beim Ziehen nicht scharf wenden. Seien Sie besonders vorsichtig, wenn Sie wenden oder unter widrigen Oberflächenbedingungen arbeiten. Seien Sie vorsichtig, wenn Sie rückwärts arbeiten.

WARTUNG UND PFLEGE

WARNUNG

Verwenden Sie ausschließlich original Ersatzteile, Zubehör und Aufsätze des Herstellers. Nichtbefolgung kann mögliche Verletzungen oder schlechte Leistung verursachen und Ihre Garantie ungültig machen.

WARNUNG

Service und Wartung des Gerätes erfordert besondere Sorgfalt und Kenntnisstand und darf nur durch qualifiziertes Personal durchgeführt werden. Lassen Sie das Gerät nur von einem autorisierten Servicecenter warten. Beim Service dürfen Sie nur originale Ersatzteile benutzen.

■ Pflegen Sie das Produkt mit Sorgfalt und halten Sie es in gutem Zustand. Halten Sie die Messer scharf und die Schutzvorrichtungen in Position und in betriebsbereitem Zustand. Ersetzen Sie beschädigte, verbogene, rissige oder ungleichmäßig abgenutzte Messer, um schwere Körperverletzungen und Schäden am Produkt zu vermeiden und eine optimale Leistung zu erzielen. Ein nicht ausgewuchtetes Messer verursacht Vibrationen, die die Motorantriebseinheit beschädigen oder zu Verletzungen führen können.
■ Nehmen Sie niemals Einstellungen oder Reparaturen vor, während der Motor läuft und sich die Messer bewegen.

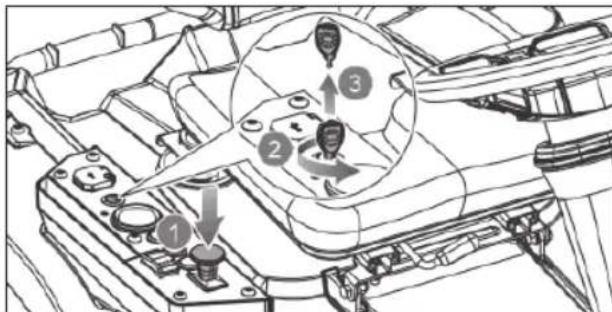

■ Entfernen Sie den Startschlüssel vom Produkt bevor Sie es lagern, warten oder Zubehörteile wechseln. Solche präventiven Sicherheitsmaßnahmen vermindern das Risiko eines unbeabsichtigten Starts des Produkts.

■ Schalten Sie das Produkt aus, ziehen Sie die Feststellbremse an und ziehen Sie den Startschlüssel ab. Stellen Sie sicher, dass alle bewegliche Teile vollständig angehalten sind:

• bevor Sie das Produkt unbeaufsichtigt lassen (einschließlich der Entsorgung von Grasschnitt).
• bevor Sie eine Blockierung lösen oder den Auswurfkanal leeren
• bevor Sie das Produkt prüfen, reinigen oder daran arbeiten
• bevor Sie die Mulchabdeckung entfernen
  • vor dem Öffnen der Abdeckung des Grasauswurfkanals
• nachdem ein Fremdkörper getroffen wurde

– Untersuchen Sie die Maschine gründlich auf Schäden.
– Ersetzen Sie das Messer, wenn es auf irgend eine Weise beschädigt ist.
– Reparieren Sie den entstandenen Schaden bevor Sie den Rasenmäher wieder starten.

- Wenn die Maschine anfängt, ungewöhnlich zu vibrieren, (sofort überprüfen):

– Überprüfen Sie auf Schäden, besonders das Messer.
– Ersetzen Sie das Messer, wenn es auf irgend eine Weise beschädigt ist.
– ersetzen oder reparieren Sie beschädigte Teile
– überprüfen Sie ob Teile locker sind und ziehen sie fest, wenn erforderlich

■ Siedürfendie indieser Bedienungsanleitung beschriebenen Einstellungen und Reparaturen durchführen. Wenden Sie sich zwecks anderer Reparaturen nur an ein autorisiertes Servicecenter.
■ Wenden Sie sich an ein autorisiertes Servicecenter, um beschädigte oder unlesbare Etiketten zu ersetzen.
■ Die Wartung des Produkts und des Ladegeräts darf nur von qualifiziertem Reparaturpersonal durchgeführt werden. Durch unqualifiziertes Personal durchgeführte Wartungs- oder Pflegearbeiten können zur Verletzung des Benutzers oder der Beschädigung des Produkts führen.

■ Überprüfen Sie Bolzen, Muttern und Schrauben in regelmäßigen Abständen, ob sie alle fest angezogen sind, um somit sicherzustellen, das das Produkt in einem sicheren Zustand ist.

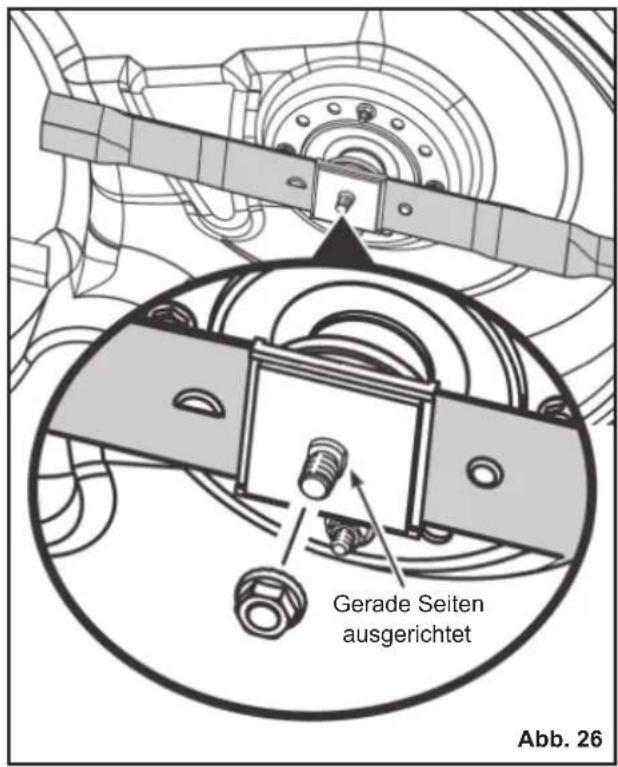

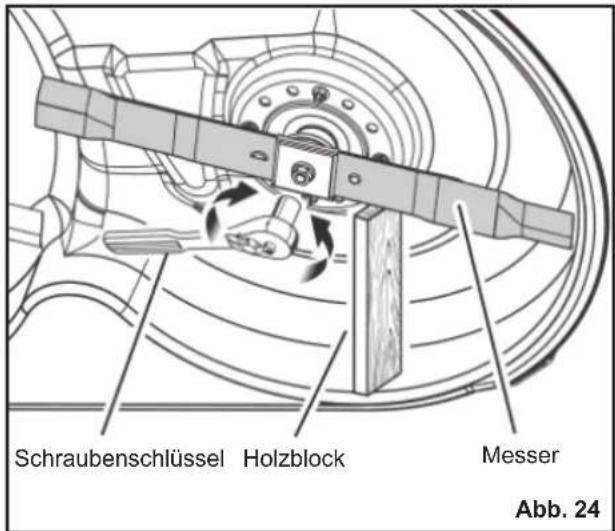

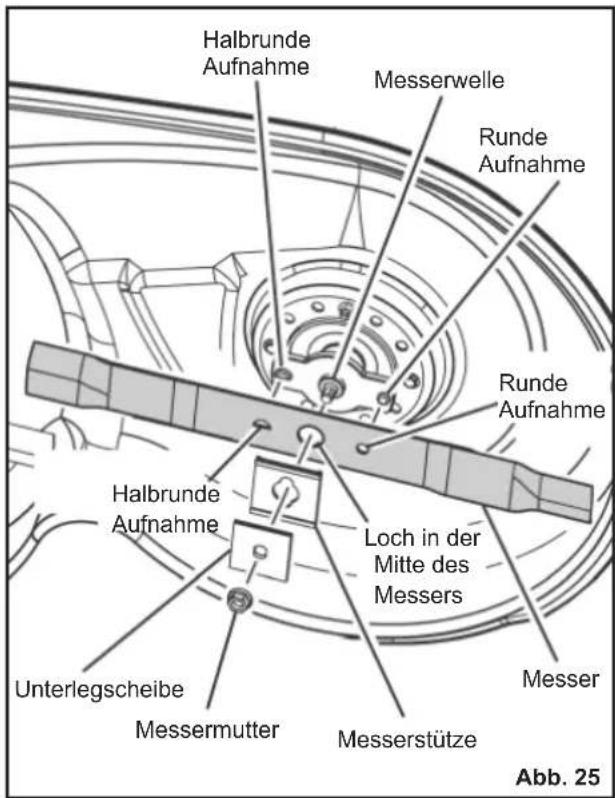

■ Die Messerschrauben müssen mit dem empfohlenen Drehmoment angezogen werden.
■ Überprüfen Sie die Bremsen vor jedem Gebrauch und häufig während des Gebrauchs. Nach Bedarf einstellen und warten.

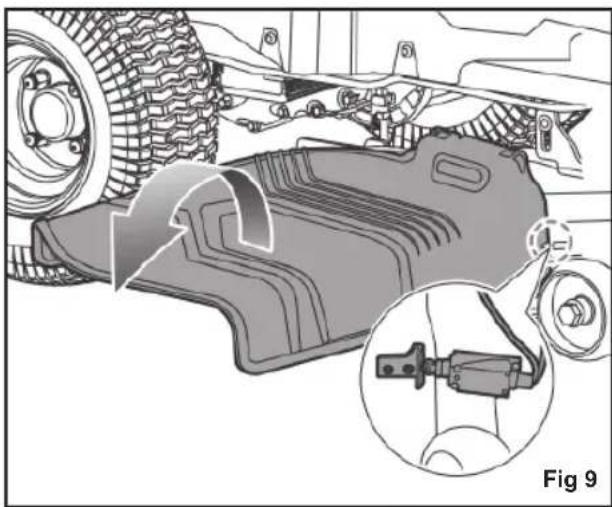

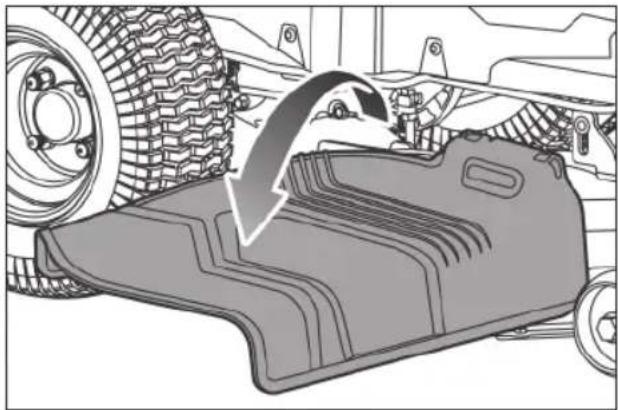

■ Der seitliche Auswurfkanal ist ein federbelasteter Schutz, der die seitliche Auswurföffnung des Mähwerks abdeckt und Grasabfälle und Ablagerungen vom Bediener wegleitet. Vergewissern Sie sich immer, dass der Motor ausgeschaltet ist und sich die Messer nicht mehr bewegen, bevor Sie den Seitenauswurfkanal überprüfen, bewegen, reinigen oder warten.
■ Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
■ Ersetzen Sie abgenutzte oder beschädigte Messer und Bolzen als Satz um Unwucht zu vermeiden.
■ Seien Sie während Einstellarbeiten an der Maschine vorsichtig, um zu verhindern, dass Ihre Finger zwischen die beweglichen Messer und befestigte Teile der Maschine gelangen.
- Nach dem Abschalten des Motors drehen sich die Schneidmesser einige Sekunden lang weiter. Seien Sie sich bei der Wartung des Messers bewusst, dass, obwohl die Stromversorgung unterbrochen ist, das Messer sich immer noch bewegen könnte. Platzieren Sie niemals einen Körperteil in dem Messerbereich, bis Sie sicher sind, dass sich die Messer nicht mehr drehen.
Das Messer des Produktes ist scharf. Seien Sie vorsichtig und tragen Sie schwere Schutzhandschuhe, wenn Sie Montieren, Austauschen, Reinigen oder den Sitz von Schrauben überprüfen.
■ Reinigen Sie das Produkt nach jeder Benutzung mit einem weichen, trockenen Lappen. Jedes beschädigte Teil muss durch den autorisierten Kundendienst ordnungsgemäß repariert oder ausgetauscht werden.

■ Halten Sie das Produkt frei von Gras, Blättern oder anderen Ablagerungen.

■ Reinigen Sie das Produkt nicht mit Wasser. Verwenden Sie zum Reinigen des Produkts ein Luftbewegungsgerät, z. B. einen Kompressor oder ein Laubbläser.

ENTFERNUNG EINER BLOCKIERUNG

■ Schalten Sie das Produkt aus, ziehen Sie die Feststellbremse an und ziehen Sie den Startschlüssel ab. Stellen Sie das Mähwerk auf die maximale Höhe ein. Stellen Sie sicher, dass alle bewegliche Teile vollständig angehalten sind.
■ Tragen Sie immer schwere Schutzhandschuhe, wenn Sie eine Blockierung überprüfen und entfernen. Die Messer sind scharf und die Blockade könnte durch einen scharfen Gegenstand entstanden sein.
■ Prüfen Sie den Seitenauswurfkanal auf Blockaden und beseitigen Sie sie vorsichtig.
■ Wenn Sie Blockaden finden, entfernen Sie sie vorsichtig. Denken Sie daran, dass sich das Messer während des Reinigens bewegen kann.

RESTRISIKEN

Sogar wenn das Produkt wie vorgeschrieben benutzt wird, ist es unmöglich ein gewisses Restrisiko vollständig zu beseitigen. Die folgenden Gefahren können bei der Benutzung entstehen, und der Benutzer sollte besonders auf folgende Punkte achten:

■ Durch Vibrationen verursachte Verletzungen.
- Verwenden Sie für jede Arbeit das immer richtige Werkzeug. Benutzen Sie die vorgesehenen Griffe und schränken die Arbeitszeit und Exposition ein.
■ Lärm kann zu Gehörschaden führen.
– Tragen Sie einen Gehörschutz und schränken Sie die Belastung ein.
■ Verletzungen durch Kontakt mit den Messern.
– Halten Sie ungeschützte Körperteile stets von den Messer fern.
■ Verletzungen durch geschleuderte Gegenstände

– Tragen Sie immer angemessenen Augenschutz.

RISIKOVERRINGERUNG

Vibrationen von in der Hand gehaltenen Werkzeugen können bei einigen Personen zu einem Zustand, der Raynaud-Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgefühl und episodische Weißfärbung der Finger und treten normalerweise bei Kälte auf. Man geht davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringern:

■ Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Gerätes Handschuhe, um Hände und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum Raynaud Syndrom beiträgt.
■ Betätigen Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern.
■ Machen Sie regelmäßig Pausen. Beschränken Sie die Beanspruchung pro Tag.

Sollten bei Ihnen Symptome dieses Zustands auftreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie in Hinsicht auf die Symptome einen Arzt auf.

WARNUNG

Verletzungen können durch lange Benutzung eines Werkzeugs entstehen oder verschlimmert werden. Machen Sie regelmäßig Pause, wenn Sie ein Werkzeug für lange Zeit benutzen.

WAS IST IN DER BOX?

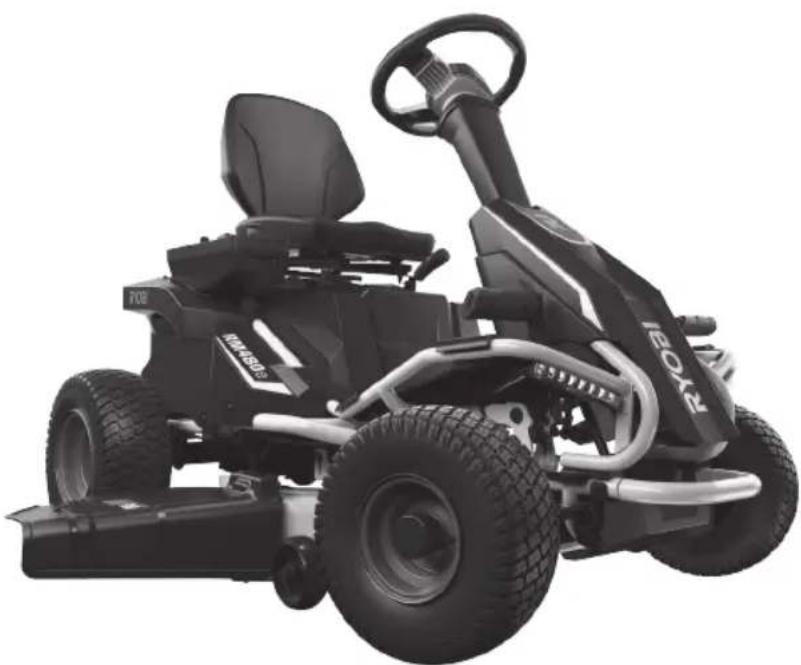

■ Aufsitzmäher x1
■ Baugruppe Sitz x1
■ Werkzeugset und Zubehörbox
- Gabelschlüssel x2
- Inbusschlüssel x1
- Torx-Schlüssel x1
- Startschlüssel x2

• Mulchabdeckung x1
  • Bedienungsanleitung x 1
• Kurzanleitung x1
  • Montageanleitung x1

■ Lenksäulen-Montagebox

Ladegerät x 1

HINWEIS: Eine vollständige Liste der Lenksäulenbaugruppe fi nden Sie im Abschnitt "Liste loser Teile".

Vor dem Bedienen des Produkts müssen Sie alle Anweisungen lesen und verstehen. Befolgen Sie alle Warn- und Sicherheitshinweise.

Halten Sie umstehende Personen (insbesondere Kinder und Tiere) mindestens 30 m vom Arbeitsbereich fern.

Befördern Sie niemals Kinder oder andere Personen, auch wenn die Messer ausgeschaltet sind.

Schauen Sie vor und während des Rückwärtsfahrens immer nach unten und hinter sich und achten Sie darauf, dass sich Kinder, Umstehende und Haustiere nicht in der Nähe aufhalten.

Nicht auf Schrägen größer als 15° benutzen. Auf und ab mähen; nicht quer über den Hang.

Der garantierte Schallleistungspegel beträgt 100 dB(A).

Halten Sie Hände und Füße vom Messer und Schnittbereich fern. Treten Sie nicht auf das Mähwerk oder den seitlichen Auswurfkanal.

Halten Sie unbeteiligte Personen (insbesondere Kinder und Tiere) mindestens 30 m vom Arbeitsbereich fern.

Achten Sie auf geschleuderte oder fliegende Objekte.

Befördern Sie niemals Kinder oder andere Personen, auch wenn die Messer ausgeschaltet sind.

Schauen Sie vor und während des Rückwärtsfahrens immer nach unten und hinter sich und achten Sie darauf, dass sich Kinder, Umstehende und Haustiere nicht in der Nähe aufhalten.

Halten Sie Hände und Füße vom Messer und Schnittbereich fern.

Bremse Treten Sie auf das Bremspedal, um das Produkt anzuhalten.

Feststellbremse

Beschleunigen Treten Sie auf das Gaspedal, um sich vorwärts oder rückwärts zu bewegen.

Ladeanschluss

Dieses Gerät entspricht allen gesetzlichen Normen des Landes der Europäischen Union, in dem es gekauft wurde.

EurAsian Konformitätszeichen

CRUISE

Das Produkt kann rückwärts mit eingeschalteten Messern betrieben werden, wenn die RMO-Taste gedrückt wird und das rote Licht der Taste leuchtet. Schauen Sie immer vor und hinter sich, wenn Sie rückwärts manövrieren. Rückwärts mähen wird nicht empfohlen.

Heben Sie den Messeraktivierungsknopf an um die Messer einzuschalten. Drücken Sie ihn nach unten um die Messer abzuschalten.

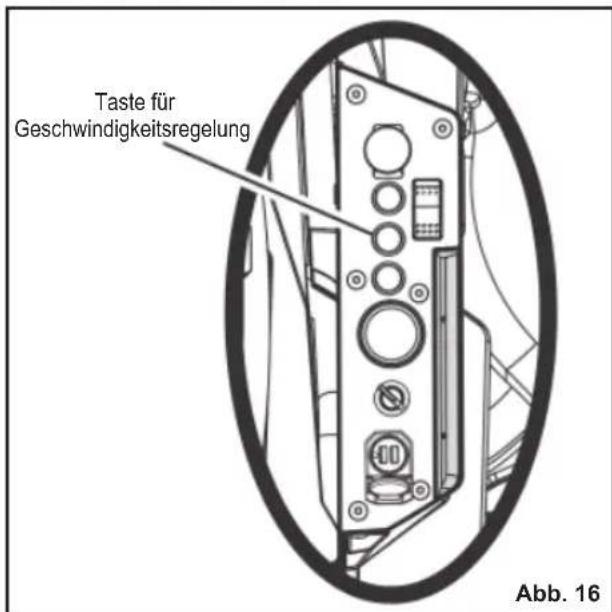

Die Geschwindigkeitsregelung ermöglicht es dem Produkt, auf einer konstanten Geschwindigkeit zu bleiben, ohne dass der Bediener das Gaspedal durchtreten muss. Siehe Abschnitt "Einstellen der Geschwindigkeitsregelung". Elektrische Geräte sollten nicht mit dem übrigen Müll entsorgt werden. Bitte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder Ihren Händler, um Auskunft über die Entsorgung zu erhalten.

Ukrainisches Prüfzeichen

Nicht im freien verwenden

Zeitlich verzögerte Sicherung

Um die Verletzungsgefahr zu verringern, muss der Anwender vor der Verwendung des Produkts die Betriebsanleitung gelesen und verstanden haben.

Explosionsrisiko

Vermeiden Sie zur Verringerung des Verletzungs- oder Beschädigungsrisikos Kontakt mit heißen Oberflächen.

Gebrauch in nicht- trockenen Konditionen oder Nichtbefolgen der Sicherheitshinweise kann zu Stromschlag führen.

Gefahr von Stromschlag.

Unterbrechen Sie immer die Stromzufuhr des Ladegeräts, bevor Sie den Akku anschließen bzw. die Verbindung des Akkus zum Ladegerät unterbrechen.

Nicht Regen aussetzen oder in feuchter Umgebung benutzen.

Nicht Regen oder feuchten Bedingungen aussetzen.

Halten Sie das Gerät von Kindern oder ungeschulten Personen fern. Bedecken Sie keine Lüftungsschlitze und sorgen Sie für eine ausreichende Belüftung während des Betriebs.

Halten Sie das Gerät von Kindern oder ungeschulten Personen fern.

Tragen Sie einen Augenschutz.

Der Akku-Pack enthält Säure. Wenn Säure mit Haut oder Kleidung in Berührung kommt, sofort 10 Minuten lang mit Wasser spülen. Falls die Flüssigkeit in die Augen gerät, spülen Sie diese mindestens 10 Minuten lang mit sauberem Wasser aus und nehmen Sie dann umgehend ärztliche Hilfe in Anspruch.

Battery auslaufgeschützt. Batterie muss recycelt werden.

Das Produkt enthält Blei-Säure-Batterien. Gemäß der örtlichen Vorschriften kann die Entsorgung von Blei-Säure-Batterien im normalen Hausmüll verboten sein. Befragen Sie Ihre örtliche Abfallentsorgung nach Information über mögliche Wiederverwertung und/oder Entsorgung.

Vergewissern Sie sich, dass der seitliche Auswurfkanal vollständig geschlossen ist, bevor Sie das Produkt bedienen.

Betreiben Sie das Produkt nicht, wenn der seitliche Auswurfkanal geöffnet ist.

Den Mäher fahren

Den Mäher fahren

Stecken Sie den Startschlüssel ein und drehen Sie den Schlüssel in die Position ON.

Stellen Sie den Fahrtrichtungsschalter in die Vorwärtsposition (F).

Treten Sie auf das Bremspedal, um die Feststellbremse zu lösen.

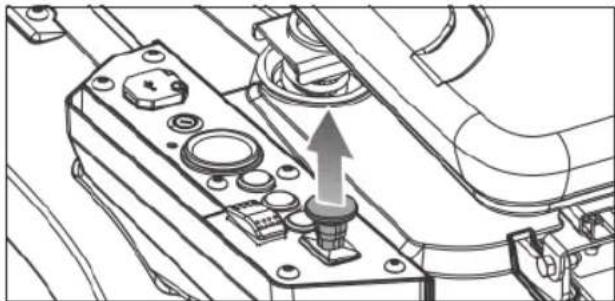

Ziehen Sie den Klingenreingriffsknopf nach oben, um die Klingen zu aktivieren.

Treten Sie auf das Gaspedal, um den Rasen zu mähen.

Treten Sie auf das Bremspedal und bringen Sie den Mäher zum Stillstand.

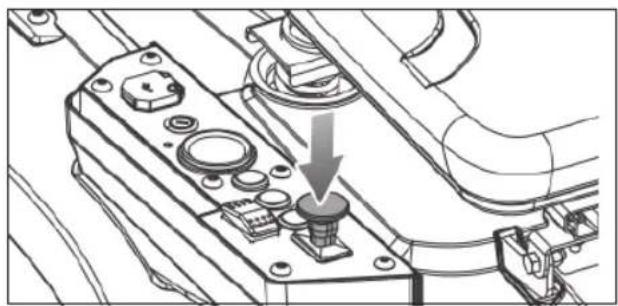

Drücken Sie den Messeraktivierungsknopf nach unten um die Messer auszuschalten

Drücken Sie die Rückwärtstaste.

Ziehen Sie den Messeraktivierungsknopf nach oben um die Messer einzuschalten.

Stellen Sie den Fahrtrichtungsschalter in die Rückwärtsposition (R).

Gaspedal treten und nach Bedarf rückwärts mähen.

Den Mäher abstellen

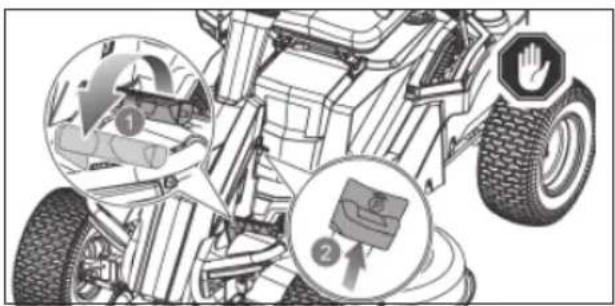

Halten Sie den Mäher auf einer ebenen Fläche an. Stoppen Sie das Produkt nicht an Hängen.

Treten Sie auf das Bremspedal und ziehen Sie die Feststellbremse an.

Stellen Sie den Fahrtrichtungsschalter in die Neutralstellung (N).

Drücken Sie den Messeraktivierungsknopf nach unten um die Messer auszuschalten

Drehen Sie den Schlüssel in die Position OFF.

Den Mäher anhalten

Drücken Sie den Messeraktivierungsknopf nach unten um die Messer auszuschalten

Treten Sie auf das Bremspedal.

Feststellbremse anziehen.

Drehen Sie den Schlüssel in die Position OFF.

Entfernen Sie den Startschlüssel.

SYMBOLE IN DIESER BEDIENUNGSANLEITUNG

Teile oder Zubehör getrennt erhältlich

Hinweis

Warnung

Mit den folgenden Symbolen wird die Bedeutung der verschiedenen Risikostufen, die mit dem Produkt einhergehen, dargestellt.

GEFAHR

Weist auf eine unmittelbare gefährliche Situation hin, die, falls nicht vermieden, zu Tod oder ernsthafter Verletzung führen kann.

WARNING

Weist auf eine mögliche gefährliche Situation hin, die, falls nicht vermieden, zu Tod oder ernsthafter Verletzung führen kann.

VORSICHT

Weist auf eine mögliche gefährliche Situation hin, die, falls nicht vermieden, zu einer leichten oder mittleren Verletzung führen kann.

VORSICHT

(Ohne Sicherheitswarnsymbol) Bezeichnet eine Situation die zu Sachbeschädigungen führen kann.

MONTAGE

WARNUNG

Um das Verletzungsrisiko zu minimieren, lesen und verstehen Sie den Abschnitt zur Montage dieses Handbuchs, bevor Sie versuchen, das Produkt zusammenzubauen. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

SICHERHEITSREGELN FÜR DIE MONTAGE

WARNUNG

Halten Sie sich beim Anziehen mittels Drehmoment- Schlüssel strikt an die Spezifi kationen der Drehmomente. Nichtbeachtung dieser Warnung kann zu schweren Verletzungen führen.

Alle in diesem Handbuch enthaltenen Informationen, Abbildungen, Fotos und technischen Daten basieren auf den neuesten Produktinformationen, die zum Zeitpunkt der Veröffentlichung verfügbar waren. Aufgrund von Verbesserungen oder anderen Änderungen kann es zu Abweichungen in diesem Handbuch kommen. Wir behalten uns das Recht vor, Produktänderungen jederzeit ohne vorherige Ankündigung und ohne Verpfl ichtung vorzunehmen, dieselben oder ähnliche Änderungen an zuvor hergestellten oder verkauften Produkten durchzuführen.

■ Jede Person, die versucht, das Produkt zusammenzubauen, muss über eine angemessene Ausbildung und Erfahrung verfügen. Lesen Sie dieses Handbuch sorgfältig durch und befolgen Sie alle in diesem Handbuch beschriebenen Montageverfahren.

■ Die gesamte Montage muss mit dem Produkt auf einer ebenen Fläche abgeschlossen werden.

NOTWENDIGE WERKZEUGE

Folgende Werkzeuge werden zur Montage benötigt:

■ Drehmomentschlüssel
■ Reifendruckprüfer
■ Steckschlüssel
• 12-mm-Buchse
• 13-mm-Buchse

• Sechskanteinsatz (6mm)

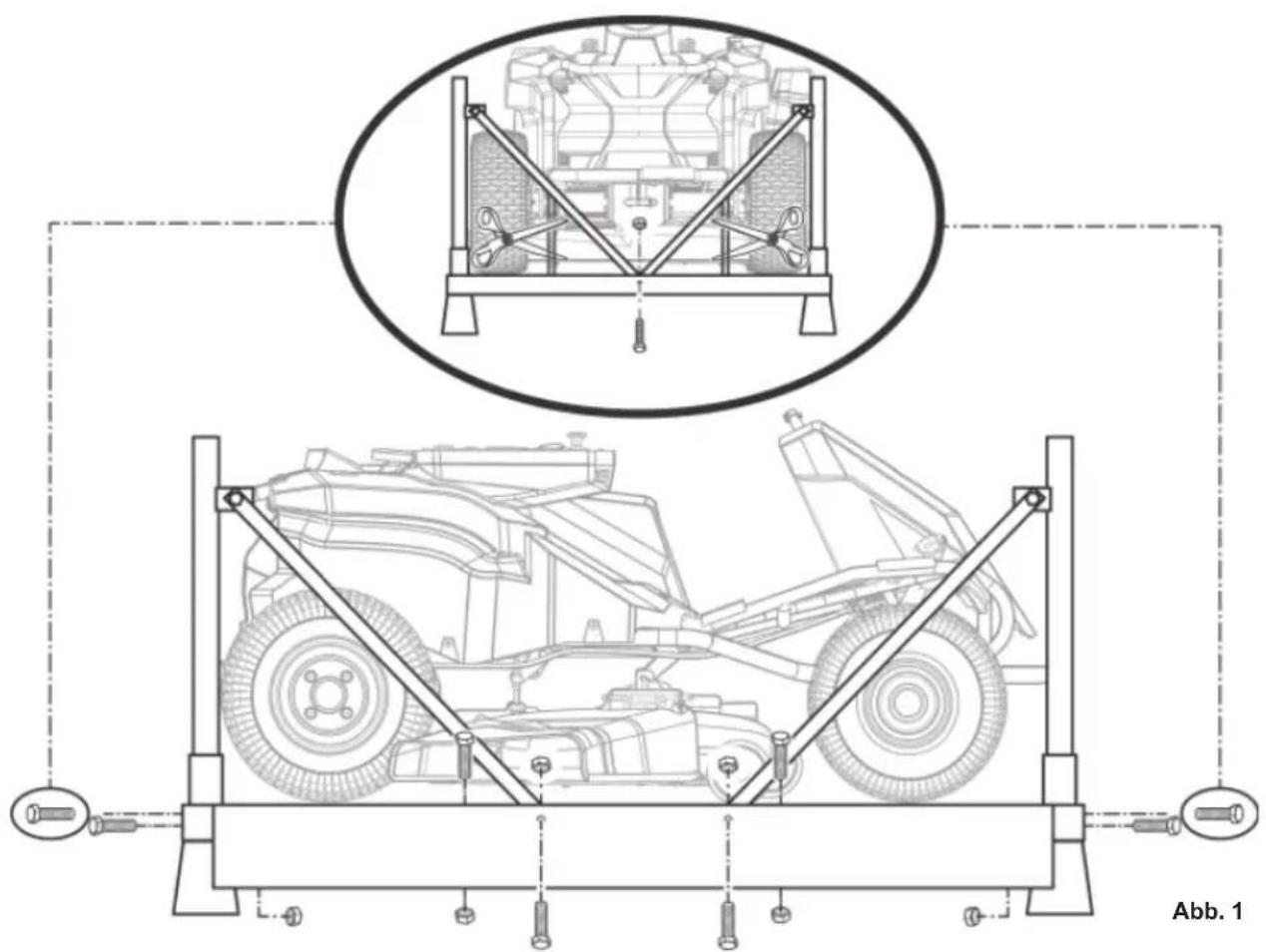

AUSPACKEN

Siehe Abbildung 1.

■ Entfernen Sie die Schrauben, mit denen die Eck- und Seitenstreben am Rahmenboden befestigt sind, und heben Sie die Streben an, um sie zu entfernen.
■ Schneiden Sie die Nylonbänder durch, mit denen die Vorder- und Hinterradachse am Rahmen befestigt sind.
■ Entfernen Sie die Kartons mit losen Teilen, Montageteilen und Dokumentation.
■ Entfernen Sie alle zugänglichen Verpackungsmaterialien und wickeln Sie sie vom Gerät und den Teilen ab. Entsorgen Sie nicht die Verpackung, bis Sie das Produkt sorgfältig inspiziert und zu Ihrer Zufriedenheit benutzt haben.

WARNUNG

Wenn beim Auspacken Teile aus dem Abschnitt "Liste loser Teile" bereits am Produkt montiert sind, überprüfen Sie, ob das Teil korrekt zusammengebaut, fest angezogen und ggf. richtig angezogen ist, bevor Sie mit dem nächsten Montageschritt fortfahren. Die Verwendung eines Produkts, das nicht ordnungsgemäß montiert wurde, kann zu schweren Verletzungen führen.

■ Untersuchen Sie das Produkt sorgfältig und vergewissern Sie sich, dass während des Transports keine Beschädigungen aufgetreten sind.
■ Kontaktieren Sie einen autorisierten Kundendienst, wenn irgendwelche Teile beschädigt sind oder fehlen.

HINWEIS: Das Produkt sollte montiert werden, während es auf dem Rahmenboden positioniert ist. Wenn die Montage abgeschlossen ist, stellen Sie das Mähwert auf die maximale Höhe, positionieren Sie eine Rampe neben dem

Rahmenboden und fahren Sie das Produkt langsam und vorsichtig vom Rahmen.

WARNUNG

Gehen Sie vorsichtig vor, wenn Sie das Produkt vom Rahmen fahren, und treten Sie nach Bedarf auf das Bremspedal, um die Geschwindigkeit zu steuern. Das Produkt rollt frei, wenn es auf einer geneigten Fläche bewegt wird, ohne auf das Bremspedal zu treten oder die Feststellbremse zu betätigen. Die Nichtbeachtung dieser Anweisungen kann zum Verlust der Kontrolle und zum Tod, zu schweren Körperverletzungen oder zu Sachschäden führen.

WARNUNG

Wenn keine Rampe zur Verfügung steht, fahren Sie das Produkt langsam und vorsichtig rückwärts vom Rahmen ab, während Sie nach unten und hinten schauen. Wenn Sie das Produkt ohne Rampe vom Rahmen nach vorne fahren, kann das Mähwerk beschädigt werden.

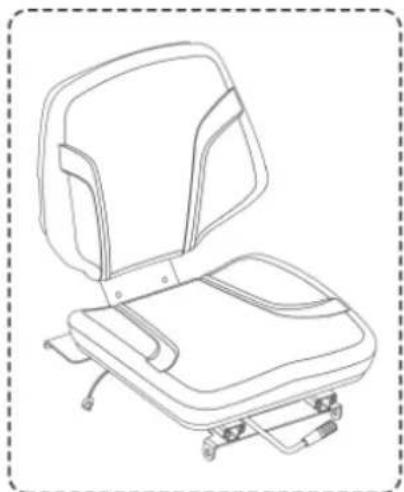

1. Baugruppe Sitz x1

2. Lenksäulen-Montage

Obere Lenkwelle x1

Schrauben x 2

Lenksäule x1

Lenksäulenverkleidung x1

Flanschscheiben x2

Feder x 1

Lenkradnabe x1

Lenkrad x1

Unterlegscheibe x 1

Flanschmutter x2

Lenkradabdeckung x1

1. Ladegerät x 1
2. Stoßstange x 1
3. Startschlüssel x 3

WARNUNG

Wenn Teile beschädigt sind oder fehlen, bauen Sie das Produkt erst zusammen, wenn die Teile durch neue Originalteile des Herstellers ersetzt wurden. Die Montage des Produkts mit beschädigten, fehlenden oder falschen Teilen kann zu ernsthaften Verletzungen führen.

1.

Halten Sie sich strikt an alle Spezifi kationen zu Drehmoment Angaben. Nichtbeachtung dieser Warnung kann zu schweren Verletzungen führen.

WARNUNG

Versuchen Sie nicht, dieses Gerät zu verändern oder Zubehör zu erstellen, das für dieses Gerät nicht empfohlen ist. Jegliche Änderungen und Modifi kationen stellen einen Missbrauch dar und könnten schwere Personen- und Sachschäden mit sich bringen.

WARNUNG

Ziehen Sie beim Montieren von Teilen immer den Startschlüssel ab, um versehentliches Starten zu verhindern; dies könnte zu schwerwiegenden Verletzungen führen.

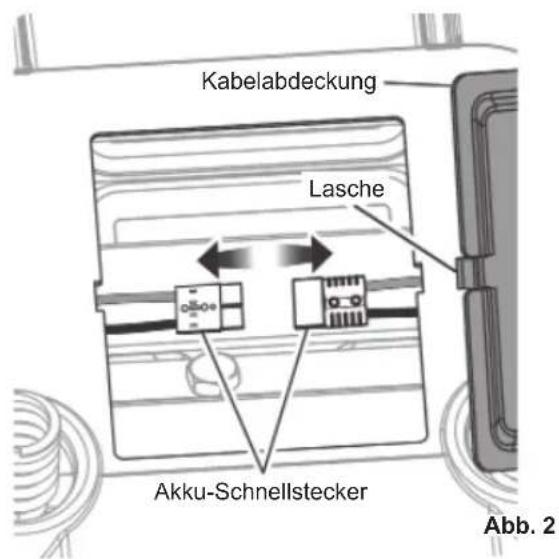

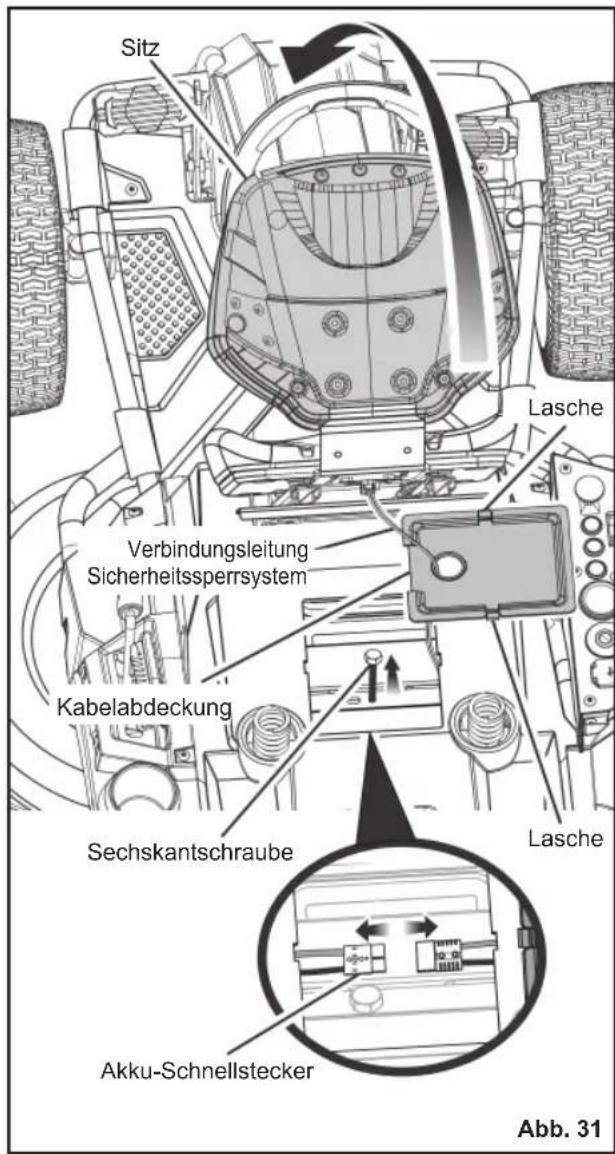

AKKU EINSETZEN

Siehe Abbildung 2.

Bei Auslieferung ab Werk sind die Akkus des Produkts nicht angeschlossen.

Einsetzen:

1. Drücken Sie auf die Laschen an der Kabelabdeckung und heben Sie die Abdeckung an, um sie zu entfernen.
2. Verbinden Sie die beiden Enden des Batterie-Schnellverbindungssteckers miteinander.

HINWEIS: Installieren Sie den Sitz wie im nächsten Abschnitt beschrieben, bevor Sie die Kabelabdeckung wieder anbringen.

Kabelabdeckung Lasche Akku-Schnellstecker Abb. 2

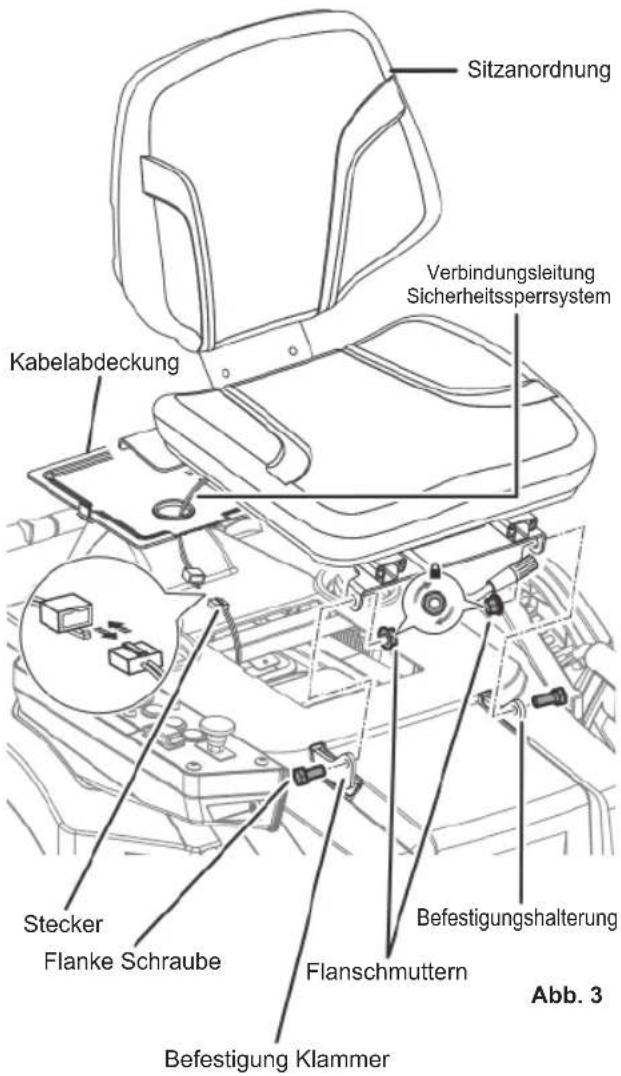

SITZ ANBRINGEN

Siehe Abbildung 3.

1. Entfernen Sie die Schrauben und Flanschmuttern von den Sitzhalterungen.
2. Setzen Sie die Sitzbaugruppe über die Montagehalterungen, und richten Sie die Öffnungen wie gezeigt aus.
3. Setzen Sie die Schrauben und Flanschmuttern wieder ein und ziehen Sie sie fest an.
4. Führen Sie die Verbindungsleitung des Sicherheitssperrsystems des Sitzes durch die Öffnung in der Kabelabdeckung und verbinden Sie es mit dem Stecker am Mäher.
5. Bringen Sie die Kabelabdeckung wieder an und vergewissern Sie sich, dass sie fest sitzt.

Sitzanordnung Kabelabdeckung Verbindungsleitung Sicherheitssperrsystem Stecker Flanke Schraube Befestigung Klammer Flanschmuttern Befestigungshalterung Abb. 3

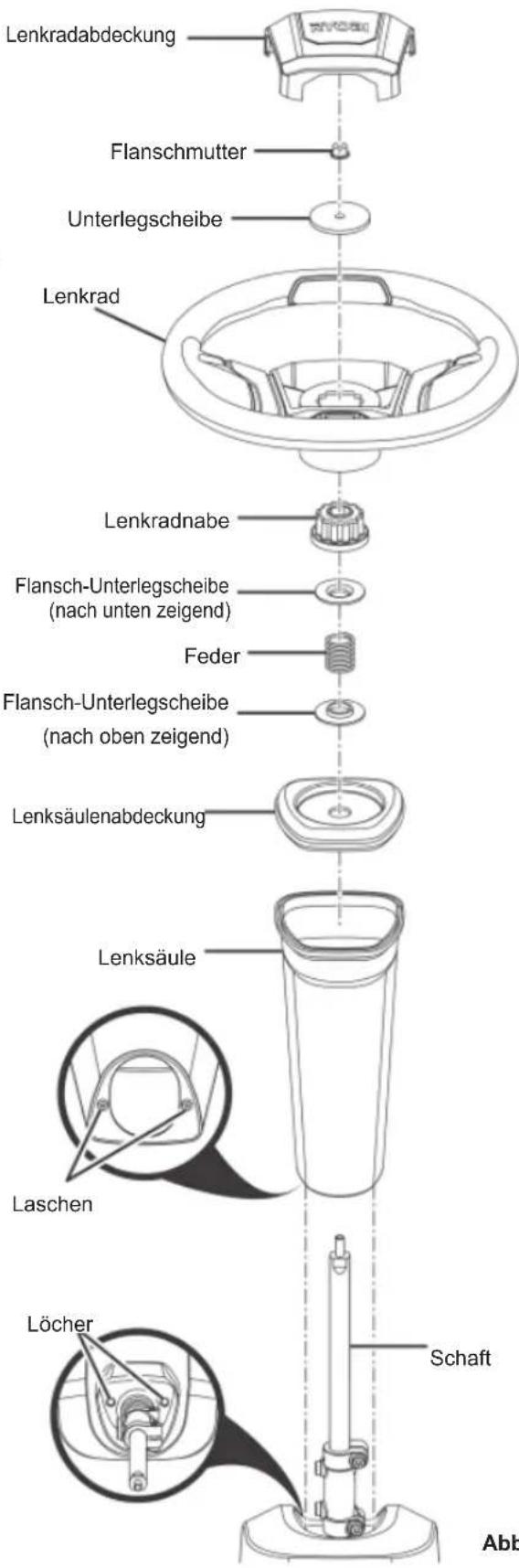

LENKSÄULE EINBAUEN

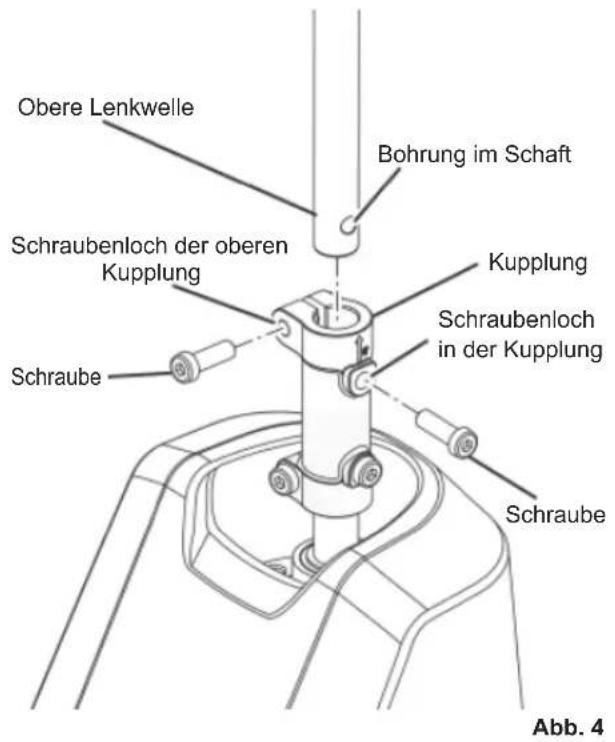

Siehe Abbildungen 4 - 5.

1. Die obere Lenkwelle in die Kupplung einbauen und nach Bedarf drehen, um die Öffnung in der Welle mit dem Schraubenloch in der Kupplung auszurichten.
2. Bringen Sie zwei Schrauben an und ziehen Sie sie mit einem Drehmoment von 20 Nm fest an.
3. Führen Sie die Lenksäule über die Welle. Beachten Sie die Laschen an der Unterseite der Lenksäule, die in die Löcher in der Öffnung passen, und stellen Sie sicher, dass die Lenksäule sicher sitzt.
4. Die Lenksäulenabdeckung so einbauen, dass sie sicher sitzt. Die obere Lenkwelle ragt durch die Öffnung in der Abdeckung.
5. Installieren Sie die Flanschscheibe (Flansch oben), die Feder, die zweite Flanschscheibe (Flansch unten) und die Lenkradnabe auf der oberen Lenkwelle.
6. Stellen Sie sicher, dass die Räder des Mähers gerade ausgerichtet sind, und montieren Sie das Lenkrad über der Lenkradnabe.
7. Installieren Sie die Unterlegscheibe und die Flanschmutter. Ziehen Sie die Mutter mit einem Drehmoment von 25 Nm fest an.
8. Die Lenkradabdeckung einbauen.

Obere Lenkwelle Bohrung im Schaft Schraubenloch der oberen Kupplung Kupplung Schraubenloch in der Kupplung Schraube Abb. 4

Lenkradabdeckung Flanschmutter Unterlegscheibe Lenkrad Lenkradnabe Flansch-Unterlegscheibe (nach unten zeigend) Feder Flansch-Unterlegscheibe (nach oben zeigend) Lenksäulenabdeckung Lenksäule Laschen Löcher Schaft Abb

Abb. 5

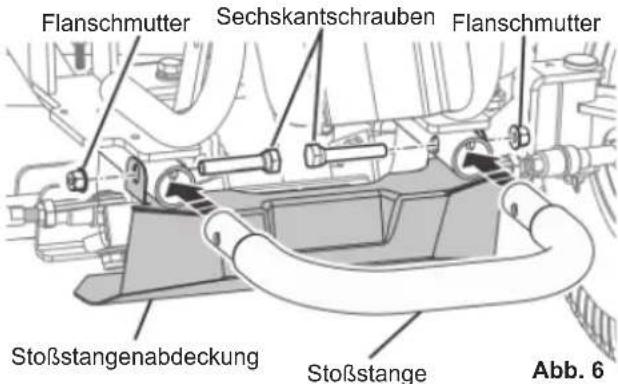

STOSSSTANGE EINBAUEN

Siehe Abbildung 6.

1. Entfernen Sie die Flanschmuttern und Sechskantschrauben, mit denen die Stoßstangenabdeckung am Mäherrahmen befestigt ist.
2. Den Stoßfänger wie abgebildet in die Öffnungen an der Vorderseite des Mäherrahmens einbauen.
3. Richten Sie die Öffnungen in der Stoßstange, am Mäherrahmen und der Stoßstangenabdeckung aus. Setzen Sie die Sechskant-Ansatzschrauben und Flanschmuttern wieder ein und ziehen Sie sie fest an.

Flanschmutter Sechskantschrauben Flanschmutter Stoßstangenabdeckung Stoßstange Abb. 6

Siehe Abbildungen 7 - 8.

Die Akkus des Mähers müssen 24 Stunden lang vor dem ersten Gebrauch aufgeladen werden. Überprüfen Sie die Batteriestandsanzeige, um sicherzustellen, dass die Akkus des Mähers voll aufgeladen sind.

Für beste Ergebnisse:

■ Laden Sie das Gerät nicht in extremer Hitze oder Kälte auf. Die Akkus laden sich am besten bei Temperaturen von 0 °C bis 40 °C auf.
■ Laden Sie niemals einen gefrorenen Akku auf.

■ Montieren oder platzieren Sie das Ladegerät an einem Ort mit ausreichender Belüftung, ohne die Kühlrippen abzudecken.
■ Stellen Sie sicher, dass sowohl der Ladegerät- als auch der Mäheranschluss sauber und frei von Schmutz oder Ablagerungen sind.

Aufl aden:

1. Stecken Sie den Ladestecker in den Ladeanschluss des Mähers und vergewissern Sie sich, dass er richtig angeschlossen ist.
2. Schließen Sie das Ladegerät an eine Stromversorgung mit einem normalen Haushaltsstrom von 220-240 VAC, 50/60 Hz an. Die Akkus sollten sich automatisch aufladen.
3. Wenn Sie zum Mähen bereit sind, trennen Sie das Ladegerät von der Stromversorgung und dann das Ladegerät vom Mäher.

HINWEIS: Das Ladegerät ist mit einem Stecker mit Erdung ausgestattet und muss an eine passende Steckdose angeschlossen werden, die gemäß den örtlichen Vorschriften und Verordnungen ordnungsgemäß installiert und geerdet wurde. Keine Adapter verwenden oder den mitgelieferten Stecker modifi zieren. Falls der Stecker nicht zu der Steckdose passt, lassen Sie durch einen qualifi zierten Elektriker eine ordnungsgemäße Steckdose installieren.

Im eingeschalteten Zustand leuchtet die LED-Anzeige am Ladegerät, um den Status des Ladegeräts anzuzeigen. Beziehen Sie sich auf die folgende Tabelle, um die Bedeutung der LED-Anzeige zu bestimmen.

WARNUNG

Stellen Sie den Starterschlüssel immer auf OFF und ziehen Sie den Startschlüssel ab, wenn Sie das Produkt laden oder wenn das Produkt nicht verwendet wird.

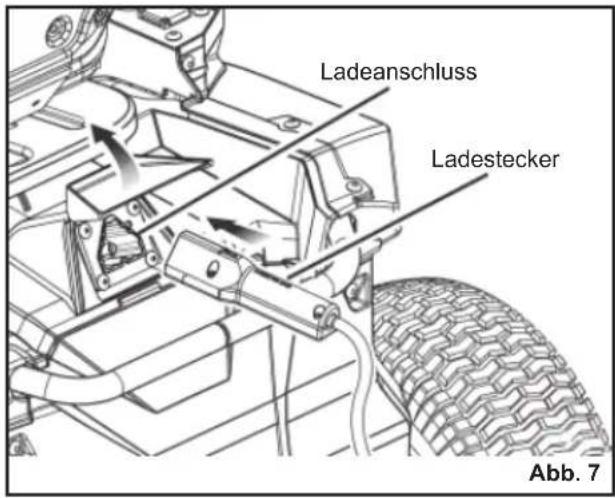

Ladeanschluss Ladestecker Abb. 7

LED-Anzeige des Ladegerätes Abb. 8

WARNUNG

Lassen Sie das Ladegerät am Mäher angeschlossen, wenn es nicht benutzt wird. Wenn das Ladegerät des Mähers nicht angeschlossen bleiben kann, laden Sie die Akkus mindestens einmal im Monat vollständig auf.

WARNUNG

Laden Sie das Produkt in Innenräumen an einem gut belüfteten Ort auf. Laden Sie das Produkt nicht in einem engen Raum auf.

LED-ANZEIGE DES LADEGERÄTES

Ladestatus	Angeschlossen an LED				Aktion
	Stromversorgung	Rasenmäher	Ladegerät	Rasenmäher
Bereitschaft Ja	Nein An Aus				Ladegerät zum Aufl aden eines Akkus
Wird geladen	Ja Ja An			Langsames Blinken	—
Fehlercodes des Ladegeräts	Ja Ja Aus			Schnelles Blinken	Akkutemperatur, Akkukapazität oder Ladegerät kann fehlerhaft sein.
	Wenn die LED-Anzeige diesen Fehler zeigt, warten Sie etwa 15 Minuten lang, damit sich Akku und Ladegerät abkühlen können.Wenn die LED-Anzeige erneut auftritt, setzen Sie das Ladegerät zurück oder setzen Sie den Akku erneut ein.Wenn ein anderes Ladegerät normal lädt, kann das Ladegerät defekt sein.Wenn ein anderer Akku normal lädt, kann die Akkukapazität zu gering sein.
Vollständig geladen	Ja Ja An An				Der Schnelllademodus ist beendet, das Ladegerät setzt das Laden fort.
Sperre	Nein	Ja Aus		Schnelles Blinken	Der Stecker ist noch an den Rasenmäher angeschlossen.Der Rasenmäher kann nicht eingeschaltet werden.
Defekt	Ja Ja An			Schnelles Blinken	Der Akku kann defekt sein.
	Wenn der LED-Status „Defekt“ anzeigt, setzen Sie das Ladegerät zurück oder setzen Sie den Akku erneut ein.Wenn die Leuchtdioden weiterhin einen Fehler anzeigen, versuchen Sie, Ihr Ladegerät mit einem anderen Akku zu verwenden.Wenn ein anderer Akku normal aufgeladen werden kann, entsorgen Sie den defekten Akku (lesen Sie den Abschnitt "Wartung").

ENDKONTROLLE

REIFENLUFTDRUCK PRÜFEN

Überprüfen Sie vor dem Gebrauch den Luftdruck in allen Reifen. Unsachgemäßer Luftdruck beeinträchtigt das Fahrverhalten, das Lenkverhalten, die Traktion, die Lebensdauer der Reifen, das Schneiden auf gleicher Höhe und den Bedienerkomfort. Stellen Sie sicher, dass die Reifen den empfohlenen Druck (1,6 bar) haben.

HINWEIS: Luftdruck nur bei kalten Reifen messen oder einstellen.

WARNUNG

Überprüfen Sie den Reifendruck beim Aufpumpen sorgfältig. Zu viel Luft im Reifen kann zum Platzen des Reifens und zu schweren Verletzungen führen.

ÜBERPRÜFEN DES SICHERHEITSSPERR- SYSTEM DES SEITLICHEN AUSWURFKA- NALS

Siehe Abbildung 9.

Vergewissern Sie sich vor der Verwendung des Produkts, dass der seitliche Auswurfkanal ordnungsgemäß geschlossen ist. Der seitliche Auswurfkanal verfügt über ein Sicherheitssperrsystem, das die Messer stoppt, wenn der seitliche Auswurfkanal geöffnet wird, während die Messer in Betrieb sind.

Stellen Sie die Verwendung des Produkts ein und lassen Sie es von einem autorisierten Servicecenter warten, wenn die Messer nicht anhalten, wenn der seitliche Auswurfkanal während des Gebrauchs von einem Hindernis angehoben wird.

Das Sicherheitssperrsystem stoppt die Messer, wenn der Bediener den Mäher verlässt, während die Messer in Betrieb sind. Testen Sie das System vor jeder Verwendung, um sicherzustellen, dass es ordnungsgemäß funktioniert.

1. Vergewissern Sie sich, dass sich der Fahrtrichtungsschalter in der Neutralstellung (N) befindet und der Knopf zur Messeraktivierung nach unten zeigt.
2. Stecken Sie den Startschlüssel ein und drehen Sie den Schlüssel in die Position ON.
3. Ziehen Sie den Knopf zur Messeraktivierung nach oben, um die Messer zu aktivieren.
4. Stehen Sie kurz auf, aber nicht vom Mäher absteigen.

Die Messer müssen innerhalb von 5 Sekunden anhalten. Wenn die Messer nicht anhalten, wenden Sie sich an ein autorisiertes Servicecenter.

Verwenden Sie das Produkt erst, wenn das Sicherheitssperrsystem repariert wurde.

R N F 1 2 3 4 Abb. 10

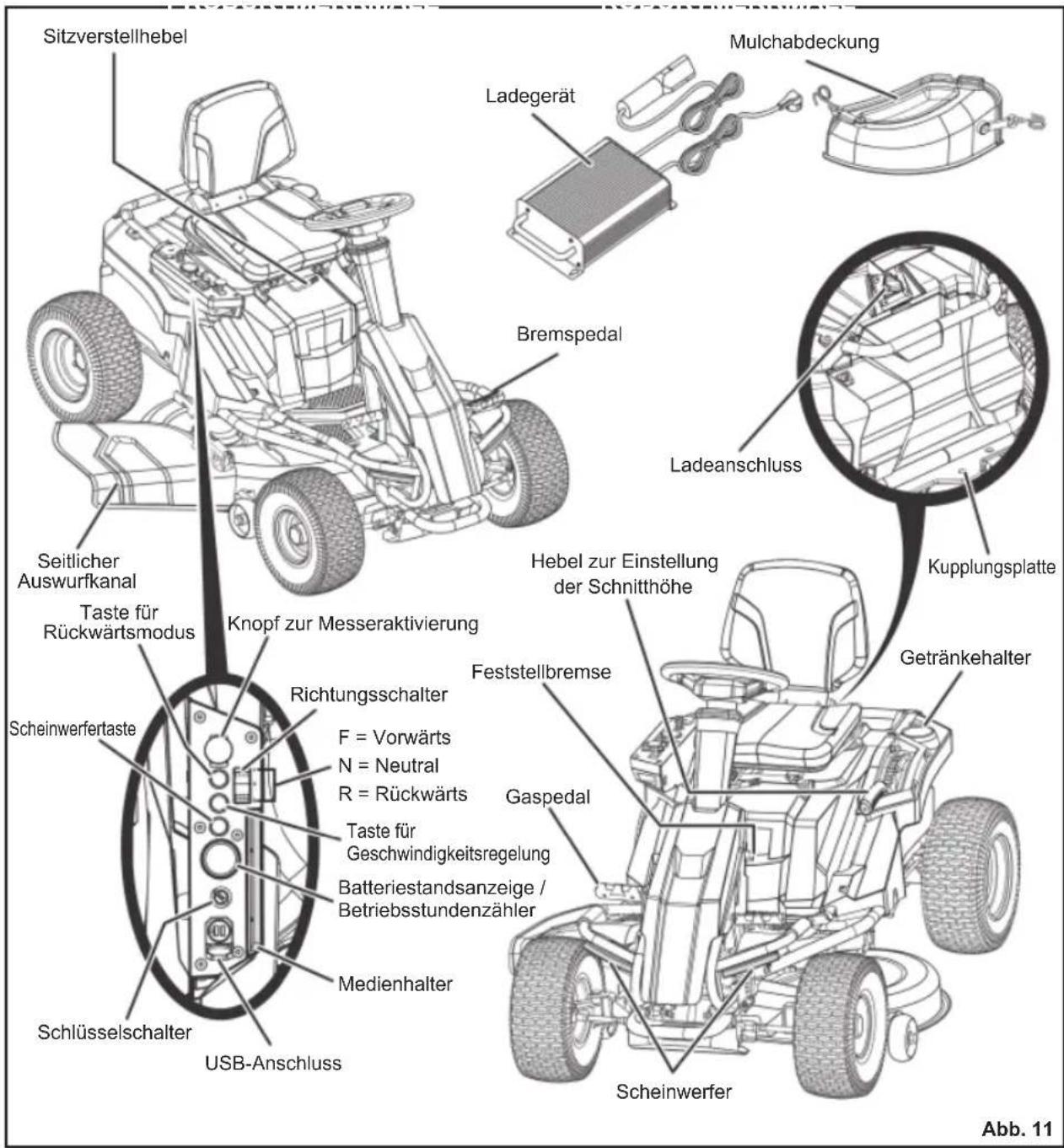

PRODUKTMERKMALE

Sitzverstellhebel Ladegerät Mulchabdeckung Bremspedal Ladeanschluss Kupplungsplatte Hebel zur Einstellung der Schnitthöhe Feststellbremse Gaspedal Getränkehalter Richtungsschalter F = Vorwärts N = Neutral R = Rückwärts Taste für Geschwindigkeitsregelung Batteriestandsanzeige / Betriebsstundenzähler Medienhalter Schlüsselschalter USB-Anschluss Seitlicher Auswurfkanal Taste für Rückwärtsmodus Knopf zur Messeraktivierung Scheinwerfertaste Abb. 11

Lesen und verstehen Sie zur Sicherheit die Informationen auf dem Produkt und in diesem Handbuch. Machen Sie sich mit allen Betriebsfunktionen und Sicherheitsregeln vertraut, bevor Sie das Produkt verwenden.

GASPEDAL

Das Gaspedal steuert die Geschwindigkeit des Produkts.

BATTERIESTANDSANZEIGE BETRIEBSSTUNDENZÄHLER

Die Batteriestandsanzeige zeigt die verbleibende Batterieladung an. Der

Stundenzähler erfasst die Betriebsstunden (Starterschlüssel auf on-Position). Dies dient zur Wartung.

KNOPF ZUR MESSERAKTIVIERUNG

Der Knopf zur Messeraktivierung aktiviert oder stoppt die Messer. Ziehen Sie den Knopf zur Messeraktivierung nach oben, um die Messer zu aktivieren. Drücken Sie den Knopf nach unten, um die Messer anzuhalten. Die Messer müssen innerhalb von 5 Sekunden anhalten. Wenn die Messer nicht anhalten, wenden Sie sich an ein autorisiertes Servicecenter.

HINWEIS: Zum Schneiden beim Rückwärtsfahren muss zusätzlich die Taste für den Rückwärtsmodus aktiviert werden.

BREMSPEDAL

Das Bremspedal verlangsamt oder stoppt das Produkt.

LADEGERÄT

Das Ladegerät lädt die Akkus des Mähers auf. Es verfügt über eine Aufhängefunktion für eine bequeme und platzsparende Aufbewahrung. Wenn Sie sie an die Langlöcher hängen, verwenden Sie mindestens eine zusätzliche Schraube in der Öffnung im Montagefl ansch, um sie zu sichern. Immer so montieren, dass die LED-Statusanzeige des Ladegeräts während des Ladevorgangs sichtbar ist.

TASTE FÜR GESCHWINDIGKEITSREGELUNG

Mit der Tempomat-Taste kann das Produkt mit einer festgelegten Geschwindigkeit vorwärts fahren, ohne dass das Gaspedal betätigt werden muss.

HEBEL ZUR EINSTELLUNG DER SCHNITT-HÖHE

Der Hebel zur Höhenverstellung des Mähwerks hebt oder senkt das Mähwerk.

RICHTUNGSSCHALTER

Der Richtungsschalter steuert die Richtungsbewegung des Mähers. Verfügbare Einstellungen sind Vorwärts (F), Neutral (N) und Rückwärts (R).

SCHEINWERFERTASTE

Die Scheinwerfertaste schaltet die Scheinwerfer ein und aus.

MEDIENHALTER

In den Medienhaltern können Sie Ihr Mobiltelefon oder Ihren MP3-Player bequem aufbewahren, wenn Sie über den USB-Anschluss laden.

MULCHABDECKUNG

Die Mulchabdeckung deckt den seitlichen Auswurfkanal ab, sodass die Messer feineres Schnittgut schneiden können.

FESTSTELLBREMSE

Die Feststellbremse arretiert das Produkt in der Bremsposition.

SCHLÜSSELSCHALTER

Der Schlüsselschalter schaltet das Produkt ein und aus. Der Startschlüssel muss eingesteckt sein, bevor der Schalter betätigt werden kann. Wenn sich der Schlüssel in der AUX-Position befinndet, wird der Netzschalter auch zum Betreiben von optionalem, vom Hersteller zugelassenem Zubehör verwendet.

SICHERHEITSSPERRSYSTEM FÜR DEN BEDIENER

Das Sicherheitssperrsystem für den Bediener stoppt die Messer, wenn der Bediener den Mäher verlässt, während die Messer in Betrieb sind.

SITZVERSTELLHEBEL

Der Sitzverstellhebel bewegt den Sitz in die bevorzugte Position.

SICHERHEITSSPERRSYSTEM DES SEITLICHEM AUSWURFKANALS

Der seitliche Auswurfkanal verfügt über ein Sicherheitssperrsystem, das die Messer stoppt, wenn der seitliche Auswurfkanal geöffnet wird, während die Messer in Betrieb sind.

USB-ANSCHLUSS

Über den USB-Ladeanschluss können Sie Ihr Mobiltelefon, Ihren MP3-Player oder andere USB-Geräte mit 5 V Gleichstrom bei bis zu 1 A aufladen. Informationen zu den spezifischen Ladeanforderungen fi nden Sie im Handbuch Ihres Geräts.

Schließen Sie ein Ende eines USB-Kabels (nicht enthalten) an Ihr Gerät und das andere Ende an den USB-Ladeanschluss des Produkts an, um Ihr Gerät aufzuladen.

HINWEIS: Der USB-Anschluss wird nur mit Strom versorgt, wenn sich der Startschlüssel in der Position ON befi ndet.

WARNUNG

Wenn Sie versuchen, Geräte mit einer Nennleistung von mehr als 1 A aufzuladen, können der USB-Ladeanschluss und der Rasenmäher beschädigt werden. Schließen Sie immer die USB-Abdeckung, wenn Sie sie nicht verwenden, um zu verhindern, dass Schmutz im Anschluss eingeschlossen wird.

WARNUNG

Verwenden Sie niemals Kopfhörer oder elektronische Geräte wie Smartphones oder Tablets, während Sie das Produkt bedienen. Eine Konzentrationsstörung während des Betriebs des Produkts kann zu ernsthaften Verletzungen des Bedieners oder eines Zuschauers führen.

KUPPLUNGSPLATTE

Mit der Kupplungsplatte können Lasten mit einem Gewicht von höchstens 226,8 kg gezogen werden.

WARNUNG

Achten Sie darauf, im Umgang mit vertrauten Geräten und Werkzeugen nicht zu sorglos zu werden. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen.

WARNUNG

Tragen Sie eine Schutz- oder Sicherheitsbrille mit Seitenschutz. Die Missachtung dieser Anweisung kann dazu führen, dass Fremdkörper in Ihre Augen geschleudert werden und schwere Augenverletzungen verursachen.

WARNUNG

Schalten Sie das Produkt aus, ziehen Sie die Feststellbremse an und ziehen Sie den Startschlüssel ab. Stellen Sie sicher, dass alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie Teile zusammenbauen, Einstellungen vornehmen, das Produkt reinigen oder das Produkt unbeaufsichtigt lassen. Dies verhindert ein versehentliches Starten, das zu schweren Verletzungen führen kann.

WARNUNG

Untersuchen Sie das Produkt immer auf fehlende oder beschädigte Teile. Überprüfen Sie die Messer vor dem Gebrauch immer auf Beschädigungen, ungleichmäßige oder übermäßige Abnutzung. Die Verwendung eines Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.

MULCHABDECKUNG MONTIEREN

Siehe Abbildung 12.

Das Produkt ist im Auslieferungszustand für den Seitenauswurf konfi guriert. Wenn das Mulchen bevorzugt wird:

1. Heben Sie den seitlichen Auswurfkanal an.
2. Setzen Sie die Mulchabdeckung auf die Lasche am Mähergehäuse.
3. Verbinden Sie die Laschen der Mulchabdeckung mit den beiden seitlichen Befestigungspunkten am Mähwerkgehäuse.
4. Lösen Sie den seitlichen Auswurfkanal.

Seitlicher Auswurfkanal Loch Seitliche Auswurföffnung Bolzen Laschen Mulchabdeckung Abb. 12

WARNUNG

Stellen Sie sicher, dass der seitliche Auswurfkanal nach Beendigung vollständig geschlossen ist. Nichtbefolgung kann zu schweren Verletzungen führen.

So ziehen Sie die Feststellbremse an:

1. Stellen Sie den Fahrtrichtungsschalter in die Neutralstellung (N).
2. Treten Sie auf das Bremspedal und halten Sie es gedrückt.
3. Heben Sie den Feststellbremshebel komplett hoch und halten Sie ihn fest.
4. Lassen Sie das Bremspedal los.
5. Lassen Sie den Feststellbremshebel los

So lösen Sie die Feststellbremse:

■ Treten Sie auf das Bremspedal und lassen Sie es los.

WARNUNG

Lassen Sie das Produkt niemals unbeaufsichtigt, wenn der Motor läuft. Stellen Sie sicher, dass die Feststellbremse angezogen ist und der Schlüssel abgezogen wurde. Wenn die Feststellbremse nicht angezogen wird, kann sich das Produkt bewegen, und der gesteckte Schlüssel kann zu einer unbefugten Verwendung führen, die zu schweren Verletzungen führen kann.

Richtungsschalter Feststellbremse Bremspedal Abb. 13

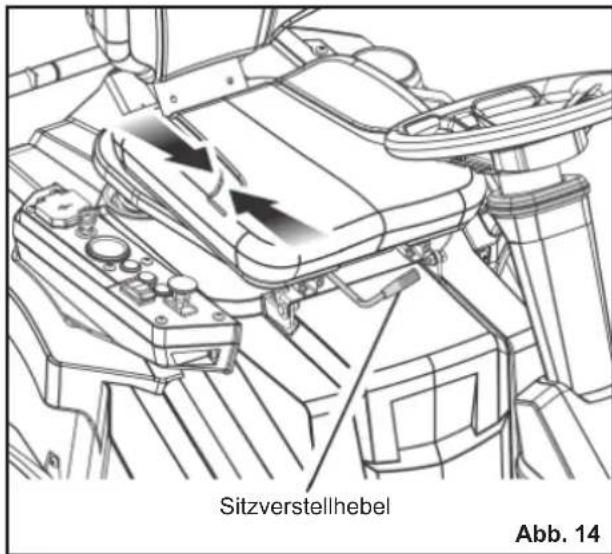

SITZ EINSTELLEN

Siehe Abbildung 14.

Passen Sie die Sitzposition an, um sicherzustellen, dass der Benutzer festen Kontakt mit den Gas- und Bremspedalen hat, bevor Sie das Produkt bedienen.

So bewegen Sie den Sitz:

1. Setzen Sie sich auf den Sitz und heben Sie den Sitzverstellhebel an.
2. Schieben Sie den Sitz in die gewünschte Position, während Sie den Hebel gedrückt halten.
3. Lösen Sie den Hebel und vergewissern Sie sich, dass der Sitz eingerastet ist, bevor Sie das Produkt bedienen.

WARNUNG

Stellen Sie sicher, dass der Sitz eingerastet ist, bevor Sie den Mäher bedienen. Ein nicht sicherer Sitz kann dazu führen, dass sich der Sitz verschiebt und der Bediener die Kontrolle über den Mäher verliert. Dies kann zum Tod oder zu schweren Körperverletzungen führen.

Sitzverstellhebel Abb. 14

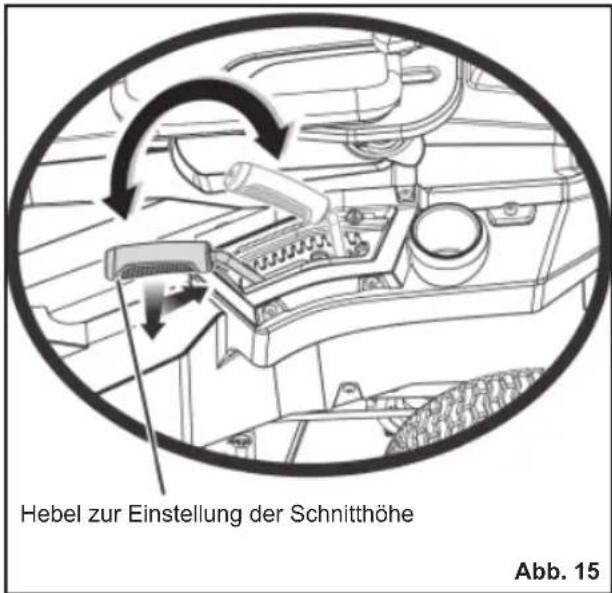

EINSTELLEN DER SCHNITTHÖHE

Siehe Abbildung 15.

Erhöhen Sie vor der Verwendung des Produkts die Schnitthöhe in die für Ihren Rasen am besten geeignete Position.

HINWEIS: Um zu verhindern, dass der Rasen bei hohen Stellen komplett abgeschürft wird, sollten die Mähwerkräder etwa 1,3 cm über dem Boden positioniert werden, wenn sich der Mäher auf der gewünschten Schnitthöhe befin det. Im Auslieferungszustand sind die Mähwerkräder auf 3,8 cm eingestellt. Je nach gewünschter Schnitthöhe müssen Sie möglicherweise die Position der Mähwerkräder ändern. Lesen Sie dazu den Abschnitt "Einstellen der Mähwerkräder" in diesem Handbuch.

So stellen Sie die Schnitthöhe ein:

1. Halten Sie das Produkt an und schalten Sie die Messer aus.
2. Drehen Sie den Startschlüssel in die Position OFF und ziehen Sie die Feststellbremse an.
3. Um das Mähwerk anzuheben, greifen Sie den Hebel zur Einstellung der Schnitthöhe, drücken Sie ihn nach links, um ihn aus der Aussparung zu lösen, bewegen Sie ihn zur Rückseite des Mähers und drücken Sie ihn dann nach rechts in die Aussparung, um ihn zu sichern.
4. Um das Mähwerk abzusenken, greifen Sie den Hebel zur Einstellung der Schnitthöhe, drücken Sie ihn nach links, um ihn aus der Aussparung zu lösen,

bewegen Sie ihn zur Vorderseite des Mähers und drücken Sie ihn dann nach rechts in die Aussparung, um ihn zu sichern.

WARNUNG

Halten Sie den Hebel zur Einstellung der Mähwerkhöhe beim Einstellen der Schnitthöhe fest und lassen Sie ihn erst los, wenn er in der gewünschten Aussparung gesichert ist. Wenn Sie den Hebel schnell loslassen, kann dies zu einem Einklemmen oder Ziehen der Hand des Bedieners führen.

Hebel zur Einstellung der Schnitthöhe Abb. 15

TEMPOMAT EINSTELLEN

Siehe Abbildung 16.

Die Geschwindigkeitsregelung ermöglicht es dem Produkt, auf einer konstanten Geschwindigkeit zu bleiben, ohne dass der Bediener das Gaspedal durchtreten muss. Er sollte nur in der vorderen Position auf relativ glatten, geraden Oberflächen verwendet werden und niemals an Hängen oder in unebenem Gelände.

So stellen Sie den Tempomat ein:

Während Sie das Produkt vorwärts fahren, drücken Sie das Gaspedal, bis die gewünschte Geschwindigkeit erreicht ist.

1. Drücken Sie die Tempomat-Taste. Das LichtderTasteleuchtetauf, umanzuzeigen, dass die Geschwindigkeitsregelung aktiv ist.

2. Lassen Sie das Gaspedal los. Die Mähergeschwindigkeit sollte konstant bleiben.

So schalten Sie den Tempomat aus:

1. Tippen Sie auf das Gaspedal.
2. Lassen Sie das Bremspedal los oder drücken Sie die Tempomat-Taste erneut. Das Licht um die Tempomat-Taste erlischt, um anzuzeigen, dass der Tempomat nicht mehr aktiv ist.

Taste für Geschwindigkeitsregelung Abb. 16

VERWENDUNG DES PRODUKTS

Siehe Abbildungen 17 - 18.

WARNUNG

Räumen Sie den Bereich von umstehenden Personen, bevor Sie das Produkt in Betrieb nehmen. Wenn jemand den Mähbereich betritt, halten Sie sofort an und kehren Sie erst dann zum Mähen zurück, wenn die Umstehenden den Bereich verlassen.

Vor dem Starten des Produkts:

■ Stellen Sie sicher, dass der Arbeitsbereich frei von Kindern, Umstehenden und Haustieren ist.
■ Räumen Sie den Arbeitsbereich von Gegenständen frei, die von den Messern geschleudert werden können.
■ Überprüfen Sie die Bremsfunktion.
■ Überprüfen Sie den Reifendruck.
■ Überprüfen Sie auf lockere Verschlüsse.

■ Stellen Sie sicher, dass alle
Schutzvorrichtungen vorhanden sind und ordnungsgemäß funktionieren.
■ Mäher von Schmutz reinigen.
■ Überprüfen Sie das Sicherheitssperrsystem des seitlichen Auswurfkanals
■ Testen Sie das Sicherheitssperrsystem des Bedieners.
■ Stellen Sie den Sitz auf die gewünschte Position ein.
■ Überprüfen Sie den Ladezustand des Akkus.

WARNUNG

Wenn der Ladezustand des Akkus die rote Zone auf der Batterieladeanzeige erreicht, stoppen die Messer automatisch. Kehren Sie sofort zum Ladestandort zurück und laden Sie den Mäher auf. Wenn Sie weiter mähen, während sich der Ladezustand des Akkus im roten Bereich befi ndet, gelangen Sie mit dem Mäher nicht mehr zum Ladebereich.

HINWEIS: Wenn der Mäher den Ladebereich nicht mehr erreicht, stellen Sie den Fahrtrichtungsschalter in die neutrale Position (N) und schieben Sie den Mäher zurück zur Ladestelle.

Mähen:

1. Stellen Sie die Schnitthöhe auf die maximale Höhe ein.
2. Stecken Sie den Startschlüssel ein und drehen Sie den Schlüssel in die Position ON.
3. Lösen Sie die Feststellbremse.
4. Stellen Sie den Fahrtrichtungsschalter auf Vorwärts (F) und fahren Sie zum gewünschten Mähort.

WARNUNG

Vergewissern Sie sich, dass Sie die gewünschte Fahrtrichtung mit dem Fahrtrichtungsschalter richtig eingestellt haben, bevor Sie das Gaspedal betätigen. Andernfalls können Sie den Mäher in eine unbeabsichtigte Richtung fahren, was zum Verlust der Kontrolle oder zu Unfällen mit Todesfolge, schweren Körperverletzungen oder Sachschäden führen kann.

1. Halten Sie den Mäher an, ziehen Sie die Feststellbremse an und drehen Sie den Startschlüssel in die AUS-Position.
2. Stellen Sie das Mähwerk in die gewünschte Position.
3. Drehen Sie den Startschlüssel in die Position ON und lösen Sie die Feststellbremse.
4. Ziehen Sie den Knopf zur Messeraktivierung nach oben, um die Messer zu aktivieren, und treten Sie auf das Gaspedal, um den Rasen zu mähen.

WARNUNG

Seien Sie vorsichtig, wenn Sie über Schotterwege oder Einfahrten fahren. Halten Sie vor dem Überqueren die Messer an und stellen Sie das Mähwerk auf die maximale Höhe, um die Gefahr eines Abpralls zu minimieren. Fahren Sie langsam, um Traktions- und Kontrollverlust zu vermeiden.

WARNUNG

Versuchen Sie nicht, die Arbeitsrichtung zu ändern, während der Mäher in Bewegung ist. Halten Sie immer an, bevor Sie die Richtung des Mähers ändern.

Vorwärts mähen Abb. 17

Rückwärtsmodus- Betrieb Abb. 18

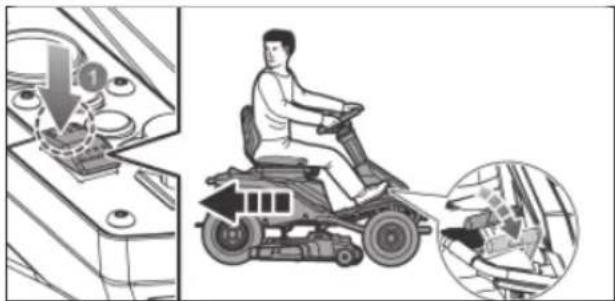

Rückwärtsmodus-Betrieb:

WARNUNG

Das Produkt gibt einen konstanten Piepton ab, wenn es rückwärts mit ausgeschaltetem Messer oder im Rückwärtsmodus betrieben wird.

1. Treten Sie auf das Bremspedal und bringen Sie das Produkt zum Stillstand.

1. Drücken Sie den Knopf zur Messeraktivierung nach unten, um die Messer auszuschalten.

1. Drücken Sie die Rückwärtstaste.

1. Ziehen Sie den Knopf zur Messeraktivierung nach oben.

1. Stellen Sie den Fahrtrichtungsschalter in die Rückwärtsposition (R). Gaspedal langsam treten und nach Bedarf rückwärts mähen.

Mähen Sie nicht rückwärts, es sei denn, dies ist unbedingt erforderlich. Schauen Sie vor und während des Rückwärtsfahrens immer nach unten und hinten, um sicherzustellen, dass keine Kinder, Umstehenden oder Haustiere den Mähbereich betreten. Beachten Sie, dass der Rückwärtsmodus aktiviert ist, wenn die Taste für den Rückwärtsmodus rot leuchtet und ein konstanter Piepton ertönt. Denken Sie daran, dass Unachtsamkeit nur einen Sekundenbruchteil ausreicht, um Tod oder schwere Verletzungen zu verursachen.

Wenn das Mähen beendet ist:

WARNUNG

Halten Sie das Produkt auf einer ebenen Fläche an. Stoppen Sie das Produkt nicht an Hängen.

1. Treten Sie auf das Bremspedal und ziehen Sie die Feststellbremse an.

1. Stellen Sie den Fahrtrichtungsschalter in die Neutralstellung (N).

R N F

1. Drücken Sie den Knopf zur Messeraktivierung nach unten, um die Messer auszuschalten. Drehen Sie den Startschlüssel in die Position OFF und ziehen Sie den Schlüssel ab.

Wenn das Produkt nach Verlassen des Sitzes einen Piepton ausgibt, vergewissern Sie sich, dass die Feststellbremse angezogen ist und der Schlüssel abgezogen wurde. Wenn die Feststellbremse nicht angezogen wird, kann sich das Produkt bewegen, und der gesteckte Schlüssel kann zu einer unbefugten Verwendung führen, die zu schweren Verletzungen führen kann.

HINWEIS: Der Rückwärtsmodus wird jedes Mal zurückgesetzt, wenn der Hauptschalter auf OFF gestellt wird.

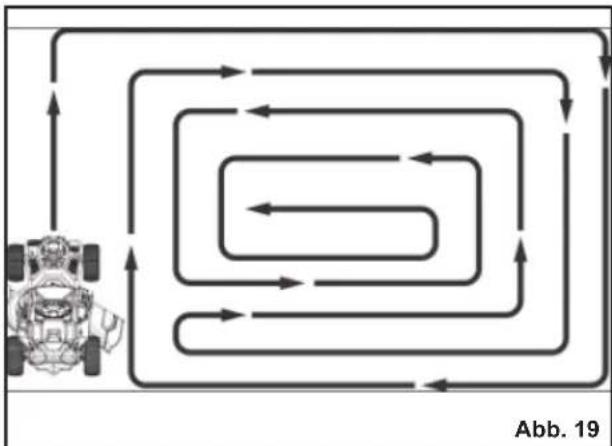

TIPS ZUM RASENMÄHEN

Siehe Abbildung 19.

■ Halten Sie die Mähmesser scharf.

■ Stellen Sie sicher, dass der Rasen frei von Steinen, Stöcken, Drähten, Spielzeug, Nüssen, Ästen und anderen Gegenständen ist, die die Mähmesser oder den Motor beschädigen könnten. Mähen Sie nicht über Grundstücksmarkierungen oder andere Metallpfosten. Solche Gegenstände können die Messer beschädigen oder versehentlich vom Produkt in eine beliebige Richtung geworfen werden und zu schweren Verletzungen des Bedieners und anderer Personen führen.

■ Schneiden Sie für einen gesunden Rasen immer ein Drittel oder weniger der Grashöhe ab.

■ Wenn Sie große Flächen mähen, mähen Sie zunächst nach rechts, damit Schnittgut weg von Sträuchern, Zäunen und Einfahrten abgegeben wird. Mähen Sie nach ein oder zwei Runden in die entgegengesetzte Richtung und biegen Sie nach links ab, bis Sie fertig sind.

■ Mähen Sie so, dass ausgeworfenes Schnittgut in Richtung der bereits geschnittenen Rasenfläche ausgeworfen wird.

■ Reduzieren Sie beim Mähen von schwerem Gras die Geschwindigkeit, um ein effektiveres Mähen und einen ordnungsgemäßen Auswurf des Schnittguts zu gewährleisten.

■ Schneiden Sie kein nasses Gras. Nasses Gras haftet an der Unterseite des Mähwerks und verhindert das ordnungsgemäße Mulchen von Grasabfällen.

■ Neues oder schweres Gras kann einen schmaleren Schnitt oder größere Schnitthöhe erfordern.

■ Halten Sie das Mähwerk und den seitlichen Auswurfkanal sauber. Entfernen Sie Grasreste, Blätter, Schmutz und andere angesammelte Rückstände vor und nach jedem Gebrauch. Spritzen Sie das Produkt zum Reinigen nicht mit einem Gartenschlauch ab.

HINWEIS: Halten Sie das Produkt immer an, lassen Sie die Messer vollständig anhalten und ziehen Sie den Startschlüssel ab, bevor Sie die Unterseite des Produktes reinigen.

BETRIEB BEI GEFÄLLE

Siehe Abbildung 20.

WARNUNG

Steigungen sind ein wichtiger Faktor im Zusammenhang mit Kontrollverlust und Sturzunfällen, die zu schweren oder tödlichen Verletzungen führen können. Wenn Sie bei Gefällen Rasen mähen ist Vorsicht geboten. Wenn Sie den Hang nicht hinunterfahren können oder sich unwohl fühlen, mähen Sie die Fläche nicht. Verwenden Sie das Produkt niemals an steilen Hängen mit mehr als 15° Gefälle. Erstellen Sie eine Kopie oder schneiden Sie die "Hangführung" am Ende dieses Handbuchs aus, um festzustellen, ob Ihr Hang für einen sicheren Betrieb zu steil ist.

■ Auf und ab mähen; nicht quer über den Hang.
■ Mähen Sie kein nasses Gras. Nasses Gras kann dazu führen, dass die Reifen an Hängen die Traktion verlieren oder rutschen, obwohl die Bremsen ordnungsgemäß funktionieren.
■ Passen Sie auf bei Löchern, Fahrrinnen, Steinen und versteckten Objekte oder Hügeln, sie bergen Rutschgefahr. Hohes Gras kann Hindernisse bergen. Entfernen Sie alle Objekte, wie zum Beispiel Steine und Äste, welche von den Schneideelementen in die Luft geworfen werden können.
■ Mähen Sie nicht in der Nähe von Abhängen, Gräben oder Böschungen.
■ Fahren Sie langsam und nehmen Sie keine plötzlichen Geschwindigkeits- oder Richtungsänderungen vor.
■ Vermeiden Sie nach Möglichkeit das Anhalten am Hang. Wenn ein Anhalten unvermeidlich ist, muss die Feststellbremse angezogen werden. Verwenden Sie beim Neustart die niedrigstmögliche Geschwindigkeit. Wenn Sie abbiegen müssen, gehen Sie beim Richtungswechsel äußerst vorsichtig vor und wenden Sie sich immer bergab.
■ Versuchen Sie niemals, den Mäher am Hang zu stabilisieren, indem Sie Ihren Fuß während des Betriebs auf den Boden stellen.

■ Betätigen Sie immer die Bremsen, wenn Sie den Hang hinunterfahren. Versuchen Sie nicht, den Mäher im Leerlauf bergab rollen zu lassen.
■ Wenn die Reifen während der Fahrt am Hang an irgendeiner Stelle die Traktion verlieren, schalten Sie die Messer aus und fahren Sie langsam und vorsichtig den Hang hinunter.

Seien Sie vorsichtig, wenn Sie das Produkt von oder auf einen Anhänger oder LKW fahren. Treten Sie nach Bedarf auf das Bremspedal, um die Geschwindigkeit zu regeln. Der Mäher rollt frei, wenn er auf einer geneigten Fläche bewegt wird, ohne auf das Bremspedal zu treten oder die Feststellbremse zu betätigen. Die Nichtbeachtung dieser Anweisungen kann zum Verlust der Kontrolle und zum Tod, zu schweren Körperverletzungen oder zu Sachschäden führen.

WARNUNG

Gehen Sie beim Laden oder Entladen des Produkts auf einen Anhänger vorsichtig vor. Stellen Sie sicher, dass das Mähwerk in die höchste Position angehoben ist, damit es nicht an der Rampe hängen bleibt. Die Räder des Produkts können von der Rampe oder dem Anhänger abrutschen und dazu führen, dass das Produkt schwenkt oder umkippt. Dies kann zu Quetschungen, zum Tod oder zu schweren Verletzungen führen.

1. Stellen Sie das Produkt auf einer ebenen Fläche ab.
2. Stellen Sie das Mähwerk auf die maximale Höhe ein.
3. Positionieren und sichern Sie eine Rampe am Anhänger gemäß den Anweisungen des Herstellers.

HINWEIS: Verwenden Sie eine Laderampe mit voller Breite, die mindestens 30,5 cm breiter als der Mäher ist, um das Risiko zu minimieren, dass die Räder von der Seite der Rampe abrutschen.

1. Fahren Sie das Produkt langsam auf die Rampe und in den Anhänger.
2. Stellen Sie das Mähwerk auf die niedrigste Höhe.
3. Schalten Sie das Produkt aus, ziehen Sie die Feststellbremse an und ziehen Sie den Startschlüssel ab.
4. Sichern Sie das Produkt bei Bedarf mit Bändern oder Kabeln, um Bewegungen während des Transports zu vermeiden.

WARNUNG

Um ein versehentliches Starten oder Bewegen des Produkts zu vermeiden, das zu schweren Verletzungen führen kann, ziehen Sie immer den Startschlüssel ab und ziehen Sie die Feststellbremse an, wenn Sie das Produkt transportieren.

Schalten Sie das Produkt aus, ziehen Sie die Feststellbremse an und ziehen Sie den Startschlüssel ab. Stellen Sie sicher, dass alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie Wartungsarbeiten durchführen, um ein versehentliches Starten und ernsthafte Verletzungen zu vermeiden.

WARNUNG

Tragen Sie eine Schutz- oder Sicherheitsbrille mit Seitenschutz. Die Missachtung dieser Anweisung kann dazu führen, dass Fremdkörper in Ihre Augen geschleudert werden und schwere Augenverletzungen verursachen.

WARNUNG

Die Folgen unsachgemäßer Wartung können dazu führen, dass das Produkt oder die Sicherheitsfunktionen nicht ordnungsgemäß funktionieren, wodurch die Gefahr schwerer Verletzungen erhöht wird. Sorgen Sie dafür, dass das Produkt professionell gewartet und sicher ist.

WARNUNG

Beim Service dürfen Sie nur originale Ersatzteile benutzen. Die Benutzung ungeeigneter Ersatzteile könnte schweren Sachschaden entstehen lassen.

WARNUNG

Halten Sie sich beim Anziehen mittels Drehmoment- Schlüssel strikt an die Spezifi kationen der Drehmomente. Nichtbefolgung kann zu schweren Verletzungen führen.

WARNUNG

Überprüfen Sie das gesamte Produkt vor jeder Benutzung auf beschädigte, fehlende oder lose Teile, wie Schrauben, Bolzen, Muttern, Deckel usw. Schrauben Sie alle Befestigungen und Deckel fest und verwenden Sie dieses Produkt nicht, bis alle fehlenden oder beschädigten Teile ersetzt wurden. Kontaktieren Sie einen autorisierten Kundendienst.

Generelle wartungsarbeiten

Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Plastikteile können durch den Gebrauch der handelsüblichen Solventien beschädigt werden, was sich auch auf ihre Leistung auswirken kann. Verwenden Sie saubere Tücher um Verunreinigungen wie Staub, Öl, Schmierstoffe usw. zu entfernen.

WARNUNG

Lassen Sie niemals Bremsfl üssigkeiten, Benzine, Produkte auf Erdölbasis, Rostlöser usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufweichen oder zerstören, was zu schweren Verletzungen führen kann.

Entfernen Sie alle Gras- und Laubablagerungen an oder um die Motorabdeckung. Wischen Sie den Rasenmäher mit einem sauberen Tuch ab. Benutzen Sie kein Wasser.

EINSTELLEN DER MÄHWERKRÄDER

Siehe Abbildung 22.

Die Mähwerkräder sollten etwa 1,3 cm über dem Boden positioniert werden, wenn sich der Mäher auf der gewünschten Schnitthöhe befi ndet. Dies minimiert in den meisten Situationen die Wahrscheinlichkeit, dass der Rasen abgeschürft wird. Im Auslieferungszustand befi nden sich die Räder in Position A.

So stellen Sie die Mähwerkräder ein:

1. Stellen Sie das Produkt auf einer ebenen Fläche ab und ziehen Sie die Feststellbremse an.
2. Schalten Sie das Produkt aus und entfernen Sie den Startschlüssel. Stellen Sie sicher, dass alle bewegliche Teile vollständig angehalten sind.
3. Stellen Sie das Mähwerk auf die gewünschte Höhe ein.
4. Entfernen Sie die Mutter und die Schraube, mit denen das Mähwerkrad befestigt ist.
5. Bewegen Sie das Rad in die bevorzugte Position. Verfügbare Lochpositionen sind:
   • 3,81 cm. (1,5 in.) (A)
   • 4,44 cm (1,75 in.) (B)
6. 5,08 cm. (2 in.) (C)

7. 5,72 cm (2,25 in.) (D)

8. Setzen Sie die Schraube und Mutter wieder ein und ziehen Sie sie fest an. Ziehen Sie die Mutter mit 5,42–8,13 Nm an.

Wiederholen Sie die Schritte mit dem restlichen Mähwerkrad und stellen Sie sicher, dass beide Räder in der gleichen Position installiert sind.

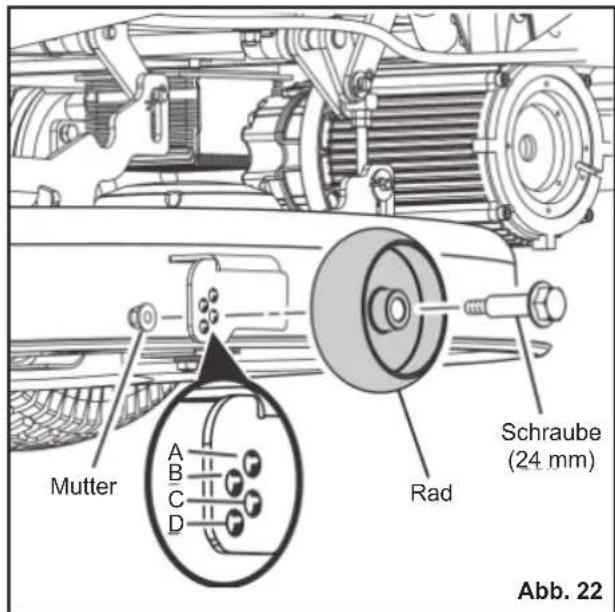

Mutter A B C D Rad Schraube (24 mm) Abb. 22

ENTFERNEN DES MÄHWERKS

Siehe Abbildung 23.

Das Mähwerk kann vom Mäher abgenommen werden, um den Zugang zu den Messern beim Wechseln zu erleichtern.

1. Vergewissern Sie sich, dass sich der Fahrtrichtungsschalter in der Neutralstellung (N) befindet und der Knopf zur Knopf zur Messeraktivierung nach unten zeigt.
2. Schalten Sie das Produkt aus, ziehen Sie die Feststellbremse an und ziehen Sie den Startschlüssel ab. Stellen Sie sicher, dass alle bewegliche Teile vollständig angehalten sind.
3. Trennen Sie die Kabel, die das Mähwerk mit dem Mäher verbinden.
4. Stellen Sie das Mähwerk auf die niedrigste Höhe.
5. Entfernen Sie die 4 Sicherungssplinte und Unterlegscheiben, mit denen das Mähwerk befestigt ist.
6. Schieben Sie das Mähwerk unter dem Mäher hervor.

Führen Sie die Schritte in umgekehrter Reihenfolge aus, um das Mähwerk wieder am Mäher anzubringen.

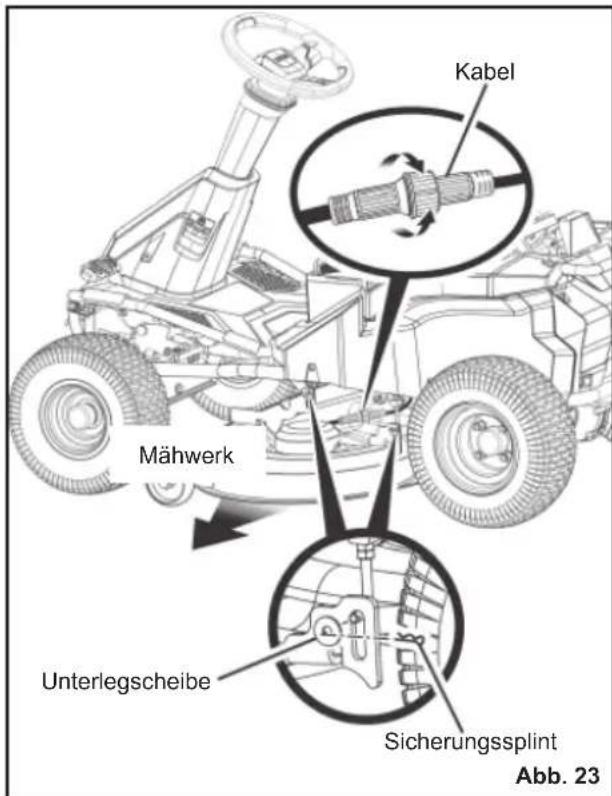

Kabel Mähwerk Unterlegscheibe Sicherungssplint Abb. 23

AUSTAUSCH DER SCHNEIDEELEMENTE

Siehe Abbildungen 24 - 26.

WARNUNG

Verwenden Sie nur Original--Ersatzmesser und Messerschrauben, die vom Hersteller Ihres Aufsitzmähers genehmigt wurden. Die Verwendung von nicht zugelassenen Messern und Messerschrauben ist gefährlich und kann Ihren Aufsitzmäher beschädigen.

1. Vergewissern Sie sich, dass sich der Fahrtrichtungsschalter in der Neutralstellung (N) befindet und der Messereingriffsknopf nach unten zeigt.
2. Schalten Sie das Produkt aus, ziehen Sie die Feststellbremse an und ziehen Sie den Startschlüssel ab.
3. Stellen Sie das Mähwerk auf die maximale Höhe ein, um Zugang zu den Messern zu erhalten.

HINWEIS: Heben Sie den Mäher gegebenenfalls an, indem Sie einen Wagenheber und Wagenheberständer verwenden, oder entfernen Sie das Mähwerk wie im vorherigen Abschnitt beschrieben, um Zugang zu den Messern zu erhalten.

WARNUNG

Wenn Sie den Mäher anheben, um Zugang zu den Messern zu erhalten, vergewissern Sie sich, dass der Mäher ordnungsgemäß gesichert und die Feststellbremse angezogen ist, bevor Sie fortfahren. Wenn der Rasenmäher nicht ordnungsgemäß gesichert wird, kann er herunterfallen und zum Tod oder zu schweren Verletzungen führen.

1. Stecken Sie ein Stück Holz zwischen dem Messer und dem Gehäuse um die Schneideelemente zu fixieren.
2. Lockern Sie das Messer, indem Sie die Messermutter mit einem 15 mm Schraubenschlüssel oder Nuss (nicht im Lieferumfang) gegen den Uhrzeigersinn drehen (von unten gesehen).
3. Entfernen Sie die Messermutter, Unterlegscheibe, den Messerstütze und das Messer.
4. Setzen Sie das neue Messer auf die Welle entsprechend der Aufnahme. Stellen Sie sicher, dass das Messer richtig positioniert ist, mit der Messerwelle durch das mittlere Loch des Messers und die zwei Messeraufnahmen sich in den entsprechenden Löchern befinden. Vergewissern Sie sich dass es richtig installiert ist mit den runden Enden zum Mähergehäuse hin und nicht zum Untergrund hin. Bei richtigem Sitz sollte das Messer flach auf der Aufnahme anliegen.
5. Setzen Sie die Messerstütze und die Unterlegscheibe wieder ein und achten Sie darauf, dass die flachen Seiten an jedem Stück ausgerichtet sind und die geraden Seiten der Öffnung der Unterlegscheibe mit den geraden Seiten der Messerwelle ausgerichtet sind.

HINWEIS: Vergewissern Sie sich dass alle Teile in der Reihenfolge ausgetauscht wurden in der sie entfernt wurden.

1. Schrauben Sie die Messermutter auf die Welle und ziehen Sie sie handfest an.

2. Ziehen Sie die Mutter im Uhrzeigersinn mit einem Drehmomentschlüssel (nicht im Lieferumfang) an um sicherzugehen, dass der Bolzen fest sitzt. Das empfohlene Anziehdrehmoment der Messermutter ist 68 - 74 Nm (600-650 in. lbs.)

WARNUNG

Stellen Sie sicher, dass das Messer richtig sitzt und die Messermutter mit den oben angegebenen Drehmomenten festgezogen ist. Wenn das Messer nicht richtig befestigt wird, kann sie sich lösen und zu ernsthaften Verletzungen führen.

Wiederholen Sie die Schritte bei Bedarf mit der zweiten Klinge.

Schraubenschlüssel Holzblock Messer Abb. 24

Gerade Seiten ausgerichtet Abb. 26

REIFENWARTUNG

Das Produkt ist mit schlauchlosen Reifen mit folgenden Abmessungen ausgestattet:

■ Vorderreifen: 38,1x15,2x15,2 cm
■ Hinterreifen: 40,6x16,5x20,3 cm

Reifenluftdruck

Überprüfen Sie vor dem Gebrauch den Luftdruck in allen Reifen. Unsachgemäßer Luftdruck beeinträchtigt das Fahrverhalten, das Lenkverhalten, die Traktion, die Lebensdauer der Reifen, das Schneiden auf gleicher Höhe und den Bedienerkomfort. Stellen Sie sicher, dass die Reifen den empfohlenen Druck (1,6 bar) haben.

HINWEIS: Der Reifendruck sollte nur bei kalten Reifen gemessen oder eingestellt werden.

WARNUNG

Überprüfen Sie den Reifendruck beim Aufpumpen sorgfältig. Zu viel Luft im Reifen kann zum Platzen des Reifens und zu schweren Verletzungen führen.

Halbrunde Aufnahme Messerwelle Runde Aufnahme Runde Aufnahme Halbrunde Aufnahme Loch in der Mitte des Messers Messer Unterlegscheibe Messermutter Messerstütze Messer

WARNUNG

Die Aufrechterhaltung des korrekten Luftdrucks in den Reifen ist sehr wichtig. Ein zu geringer Druck kann dazu führen, dass sich der Reifen von der Felge dreht. Zu viel Druck kann zum Platzen des Reifens führen. Die Nichtbeachtung des korrekten Luftdrucks in den Reifen kann zu Problemen beim Betrieb und der Stabilität des Mähers führen und schwere Verletzungen verursachen.

REIFENREPARATUR

Wenn aufgrund eines Einstichs eine Undichtigkeit oder ein platter Reifen auftritt, kann der Reifen mit einem Stopfen repariert werden. Wenn der Schaden von einem Schnitt herrührt oder wenn der Reifenschaden nicht mit einem Stopfen repariert werden kann, tauschen Sie den Reifen aus.

AUSTAUSCHS DES REIFENS

Wenn die Reifen abgenutzt sind, verringert sich die Traktion des Mähers, was die Wahrscheinlichkeit eines Unfalls erhöht. Tauschen Sie die Reifen aus, wenn die Profi Itiefe 4 mm oder weniger beträgt oder der Reifen beschädigt ist. Verwenden Sie immer Original-Ersatzreifen. Die Verwendung ungeeigneter Reifen am Produkt kann zum Verlust der Kontrolle und zu schweren Verletzungen führen.

Lassen Sie die Reifen nur von einer autorisierten Servicestelle ersetzen.

BREMSEN EINSTELLEN

Siehe Abbildung 27.

Die Fähigkeit, den Mäher ordnungsgemäß anzuhalten, ist für die Mähsicherheit von entscheidender Bedeutung. Wenn der Mäher vor dem Anhalten weiter fährt, wenn Sie auf das Bremspedal treten, müssen die Bremsen möglicherweise eingestellt werden.

Testen:

1. Stellen Sie das Produkt auf einer ebenen Fläche ab und ziehen Sie die Feststellbremse an.

2. Stellen Sie den Fahrtrichtungsschalter in die Neutralstellung (N).

3. Stellen Sie sich hinter den Rasenmäher und versuchen Sie ihn nach vorne zu schieben. Wenn sich die Hinterreifen drehen, müssen die Bremsen angezogen werden.

Anziehen:

1. Suchen Sie die Bremseinstellmuttern an der Innenseite der Hinterräder.
2. Drehen Sie jede Einstellmutter eine Viertelumdrehung im Uhrzeigersinn und versuchen Sie dann erneut, den Mäher zu schieben.
3. Drehen Sie jede Mutter eine Viertelumdrehung weiter und testen Sie solange, bis sich der Mäher durch Drücken nicht mehr bewegen lässt.

Testen Sie nach der endgültigen Einstellung die Bremsen, indem Sie den Mäher mit normaler Geschwindigkeit auf ebenem Boden fahren, um sicherzustellen, dass der Mäher schnell stoppt, wenn das Bremspedal betätigt wird.

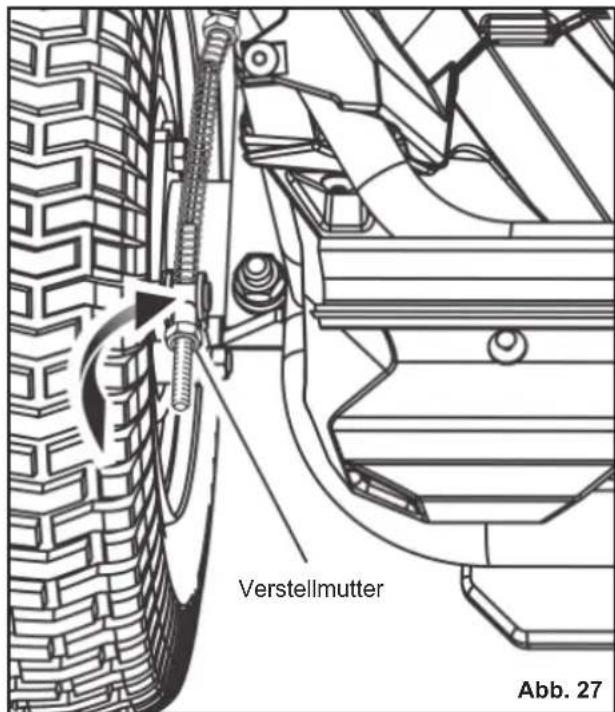

Verstellmutter Abb. 27

AUSWECHSELN DER SCHEINWERFER

Siehe Abbildung 28.

Wenden Sie sich an ein autorisiertes Servicecenter, um einen neuen Scheinwerfer zu bestellen.

1. Stellen Sie das Produkt auf einer ebenen Fläche ab und ziehen Sie die Feststellbremse an.
2. Schalten Sie das Produkt aus und entfernen Sie den Startschlüssel.
3. Entfernen Sie die Sechskantschraube und die Unterlegscheibe, mit denen die Bodenplatte des Mähers befestigt ist, und legen Sie sie beiseite.
4. Heben Sie die Bodenplatte leicht an, um an die beiden Sechskantschrauben und Unterlegscheiben zu gelangen, mit denen der Scheinwerfer befestigt ist. Entfernen Sie die Schrauben und Unterlegscheiben legen Sie sie beiseite.
5. Den alten Scheinwerfer abnehmen und entsorgen.
6. Schließen Sie den neuen Scheinwerfer an und ziehen Sie die Unterlegscheiben und Schrauben wieder fest an.
7. Senken Sie die Bodenplatte und bringen Sie die Unterlegscheibe und die Schraube wieder an, um ihn zu sichern.

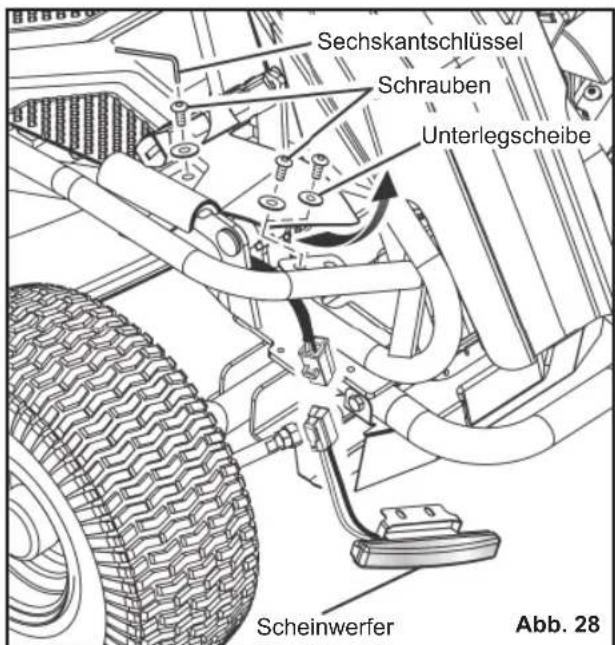

Sechskantschlüssel Schrauben Unterlegscheibe Scheinwerfer Abb. 28

NIVELLIERUNG DES MÄHWERKS

Siehe Abbildungen 29 - 30.

Wenn Ihr Rasen nach dem Mähen ungleichmäßig geschnitten erscheint, muss das Mähwerk möglicherweise angepasst werden. Bevor Sie entscheiden, dass das Mähwerk nivelliert werden muss, vergewissern Sie sich, dass die Reifen beim Mähen ordnungsgemäß auf den empfohlenen Reifendruck aufgepumpt sind. Zu stark gefüllte oder zu wenig gefüllte Reifen können das Erscheinungsbild des Schnitts beeinträchtigen, und ein ordnungsgemäßes Aufpumpen der Reifen kann alles sein, was zur Behebung ungleichmäßiger Schnittprobleme erforderlich ist.

HINWEIS: Überprüfen Sie immer die Ausrichtung von Seite zu Seite und stellen Sie sie nach Bedarf ein, bevor Sie die Vorder- und Rückseite messen und einstellen.

Vor dem Beginn:

1. Vergewissern Sie sich, dass sich der Fahrtrichtungsschalter in der Neutralstellung (N) befindet und der Knopf zur Messeraktivierung nach unten zeigt.
2. Schalten Sie das Produkt aus, ziehen Sie die Feststellbremse an und ziehen Sie den Startschlüssel ab.
3. Stellen Sie das Mähwerk auf die maximale Höhe ein.

So nehmen Sie eine Anpassung von Seite zu Seite vor:

1. Positionieren Sie die Messer so, dass die Enden zu den Seiten des Mähers zeigen.
2. Messen Sie an der Außenkante jedes Messers den Unterschied zwischen der Unterkante der Messerseite und dem Boden. Wenn der Abstand zwischen den beiden Seiten größer als 0,32 cm ist (1/8 Zoll) ist eine Einstellung von Seite zu Seite erforderlich.
3. Lösen Sie an der Seite, die Sie einstellen möchten, die Kontermuttern wie abgebildet.
4. Drehen Sie die Verstellmuttern im Uhrzeigersinn, um die Seite des Mähwerks anzuheben, oder gegen den Uhrzeigersinn, um sie abzusenken. Jede volle Umdrehung der Verstellmutter ändert die Mähwerkhöhe um ca. 0,48 cm (3/16 Zoll).

HINWEIS: Wenn Sie die Seite anheben, müssen Sie zuerst die obere Verstellmutter drehen. Beim Absenken zuerst die untere Mutter drehen.

1. Messen Sie den Abstand zwischen Messern und Boden erneut. Weiter einstellen und messen, bis der Unterschied auf jeder Seite 0,32 cm beträgt (1/8 Zoll) oder weniger.
2. Fahren Sie mit der Einstellung von vorne nach hinten fort oder ziehen Sie die Kontermuttern wieder fest.

So nehmen Sie eine Anpassung von vorne nach hinten vor:

HINWEIS: Richten Sie das Mähwerk immer seitlich aus, bevor Sie eine Einstellung von vorne nach hinten vornehmen.

1. Positionieren Sie die Messer in der Nähe des seitlichen Auswurfkanals, sodass die Enden jetzt zur Vorder- und Rückseite des Mähers zeigen.
2. Messen Sie den Abstand von der Messerspitze zum Boden. Für beste Ergebnisse sollte die vordere Spitze des Messers 0,32 cm bis 0,95 cm niedriger sein als die hintere Spitze.
3. Wenn eine Einstellung von vorne nach hinten erforderlich ist, drehen Sie die Verstellmuttern im Uhrzeigersinn, um die Rückseite des Mähwerks anzuheben, oder gegen den Uhrzeigersinn, um sie abzusenken. Jede volle Umdrehung der Verstellmutter ändert die Mähwerkhöhe um ca. 0,32 cm (1/8 Zoll).

HINWEIS: Achten Sie darauf, die Verstellmuttern auf beiden Seiten gleichmäßig zu drehen, um ein erneutes Hin- und Herbewegen der Messer zu vermeiden.

1. Messen Sie den Abstand zwischen Messer und Boden erneut, um sicherzustellen, dass die vordere Spitze 0,32 cm bis 0,95 cm niedriger als die hintere Spitze ist. Wenn nicht, fahren Sie mit der Einstellung und Messung fort, bis das Ergebnis vorliegt.
2. Ziehen Sie die Kontermuttern wieder an, ohne die Verstellmuttern zu bewegen, um die Verstellmuttern zu sichern.

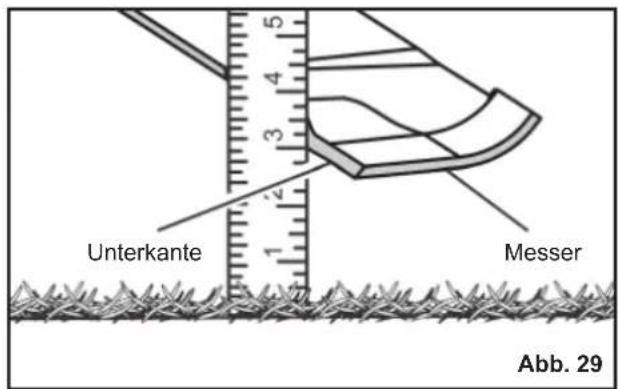

Unterkante Messer Abb. 29

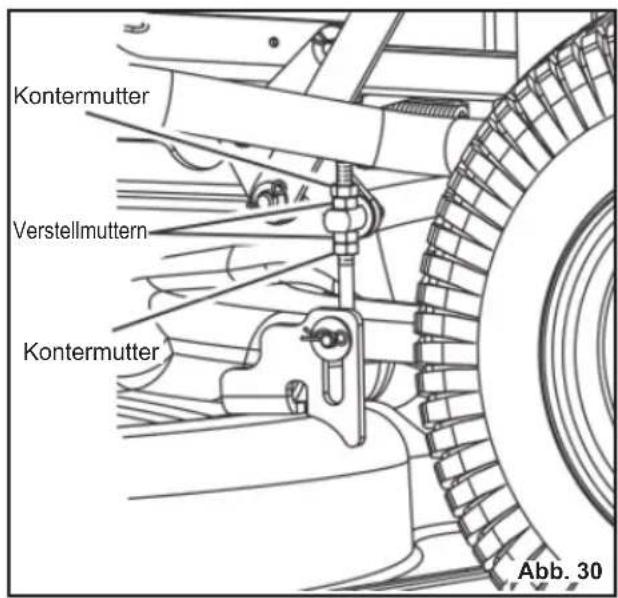

Kontermutter Verstellmuttern Kontermutter Abb. 30

ERSETZEN DES AKKUS

Siehe Abbildungen 31 - 36.

HINWEIS: Verwenden Sie nur RYOBI-Aufsitzmäher-Bleiakkus, Teilenummer: 5131042607.

Der Mäher wird mit vier in Reihe geschalteten 12-Volt-Akkus betrieben. Wenn Sie eine oder mehrere Akkus ersetzen, ersetzen Sie diese immer durch Akkus desselben Typs mit gleicher Spannung und Kapazität.

WARNUNG

Verwenden Sie zum Austauschen nur Original-Blei-Säure-Akkus.

Mischen Sie niemals verschiedene Marken und Größen von Akkus der Serie. Andernfalls können die Akkus beschädigt und der Rasenmäher beschädigt werden.

WARNUNG

Akkus nicht öffnen oder beschädigen. Freigesetztes Elektrolyt ist ätzend und kann zu einer Schädigung von Augen oder Haut führen. Es kann bei Verschlucken toxisch wirken.

Verbrennen Sie den Akku nicht. Der Akku könnte explodieren. Lesen Sie die örtlichen Vorschriften über mögliche spezielle Anweisungen zur Entsorgung.

Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschließen der Akkupole kann Funken, Verbrennungen, Feuer oder eine Explosion verursachen.

Gehen Sie vorsichtig mit den Akkus um, damit der Akku nicht mit leitenden Materialien wie Ringen, Armbändern und Schlüsseln kurzgeschlossen wird. Der Akku oder der Leiter können überhitzen und Verbrennungen verursachen.

1. Stellen Sie das Produkt auf einer ebenen Fläche ab und ziehen Sie die Feststellbremse an.

2. Schalten Sie das Produkt aus und entfernen Sie den Startschlüssel.

3. Kippen Sie den Sitz des Mähers um.

4. Drücken Sie auf die beiden Laschen an jeder Seite der Kabelabdeckung, heben Sie die Abdeckung an und drehen Sie sie zur Seite.

5. Entfernen Sie die Sechskantschraube, mit der das Akkufach befestigt ist, und legen Sie sie beiseite.

6. Ziehen Sie den Akku-Schnellverbinder-Stecker ab. Dieser Stecker verbindet die Akkus mit dem Mäher.

7. Entfernen Sie die vier Schrauben, mit denen der Akkufachdeckel befestigt ist.

8. Ziehen Sie den Stecker des Thermistors ab. Der Stecker verbindet die Akkus mit dem Ladeanschluss.

9. Entfernen Sie die beiden Flanschmuttern und Flanschschrauben, mit denen die Vorderseite des Akkufachs befestigt ist.

10. Ziehen Sie das Akkufach heraus und legen Sie das Ende außerhalb des Mähers auf eine stabile Oberfläche, die ein Mindestgewicht von 136,1 kg tragen kann.

Sitz Lasche Verbindungsleitung Sicherheitssperrsystem Kabelabdeckung Sechskantschraube Lasche Akku-Schnellstecker Abb. 31

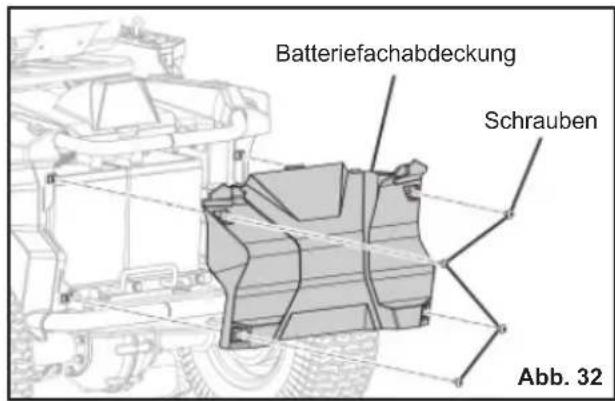

Batteriefachabdeckung Schrauben Abb. 32

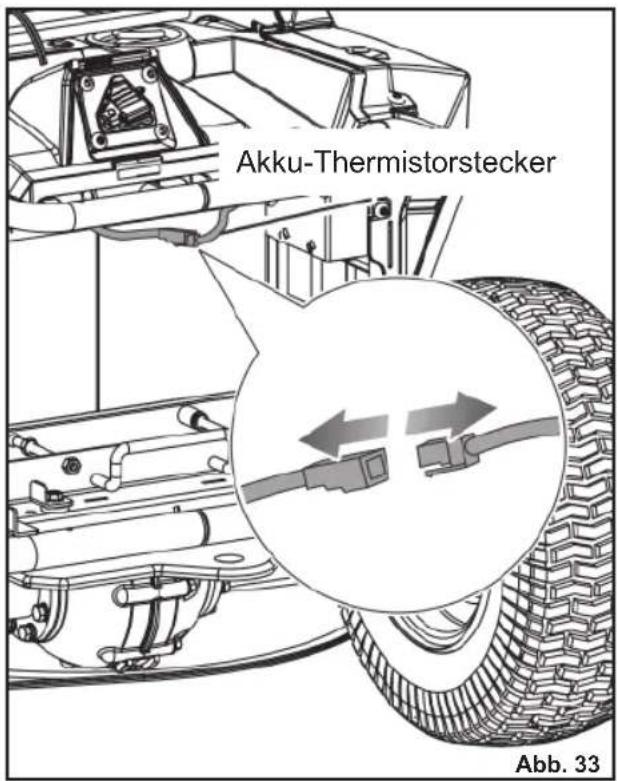

Akku-Thermistorstecker Abb. 33

Schraube Unterlegscheibe Sicherungsscheibe Schwarz (-) Rote Farbe (+) Akkuhalterung Akkuabdeckung Abb. 35

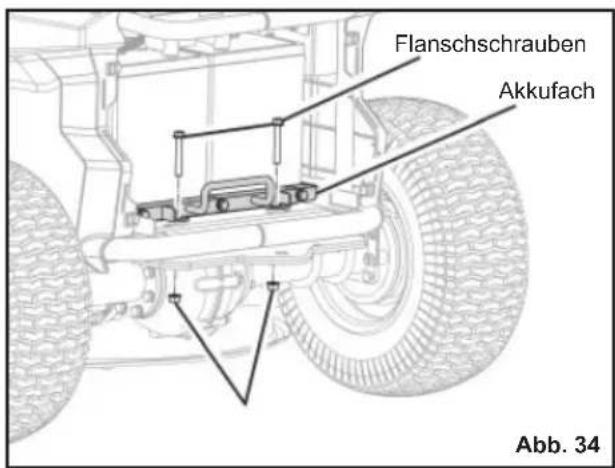

Flanschschrauben Akkufach Abb. 34

WARNUNG

Das Akkufach ist sehr schwer und zum Herausziehen sind mindestens zwei Personen erforderlich. Wir empfehlen die Verwendung eines hydraulischen Tischwagens (oder eines ähnlichen Geräts), um die Ablage zu verlängern. Wenn Sie das Akkufach nicht richtig herausfahren und abstützen, kann dies zu schweren Verletzungen und Schäden am Mäher führen.

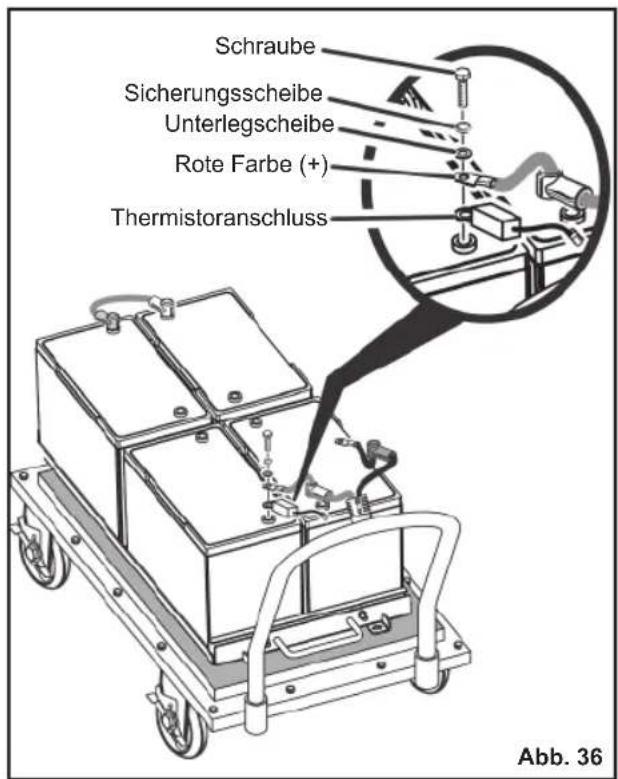

Schraube Sicherungsscheibe Unterlegscheibe Rote Farbe (+) Thermistoranschluss Abb. 36

WARNUNG

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten; vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Sollte Flüssigkeit in die Augen gelangen, suchen Sie darüber hinaus einen Arzt auf. Austretende Akkufl üssigkeit kann zu Hautreizungen oder Verbrennungen führen.

1. Heben Sie die Akkuhalterung von den Akkus ab und legen Sie sie beiseite.
2. Entfernen Sie die Akkuabdeckungen für den Akku oder die Akkus, die ersetzt werden sollen, und legen Sie sie beiseite.
3. Entfernen Sie den Akku oder die Akkus, die ausgetauscht werden müssen.
   Trennen Sie zuerst das Minuskabel (schwarz) und dann das Pluskabel (rot). Achten Sie darauf, dass Sie die Klemmen nicht kurzschließen.
   HINWEIS: Achten Sie beim Trennen der hinteren Kabel auf die Position der Akku-Thermistor-Klemme am Pluspol. Stellen Sie sicher, dass Sie die Klemme am selben Ort neu installieren.
4. Ersetzen Sie den Akku oder die Akkus nach Bedarf und installieren Sie die Kabel neu. Schließen Sie zuerst das positive (rote) und dann das negative (schwarze) Kabel an und achten Sie dabei darauf, die Klemmen nicht kurzuschließen.
5. Bringen Sie die Akkuabdeckungen und die Akkuhalterung wieder an.
6. Schieben Sie das Akkufach so weit in den Mäher, dass Sie den Akku-Schnellverbinderstecker wieder anschließen können.
   HINWEIS: Um eine ausreichende Hebelwirkung für das Wiederverbinden zu erzielen, ist es häufig einfacher, eine Verbindung im Bereich des Akkufachs herzustellen, als im Bereich unter dem Sitz.
7. Wenn die Akkus wieder am Mäher angeschlossen sind, schieben Sie das Akkufach vollständig in den Mäher zurück.
8. Setzen Sie die Flanschschrauben und Flanschmuttern wieder ein, um die Außenkante des Akkufachs zu sichern. Gut festziehen.

9. Setzen Sie die Sechskantschraube wieder ein, um das Akkufach zu sichern. Gut festziehen.

10. Schließen Sie den Akku-Termistor an.

11. Bringen Sie den Akkufachdeckel wieder an und installieren Sie die Hardware zum Sichern.

HINWEIS: Vergewissern Sie sich, dass die Laschen am Akkufachdeckel in den Schlitzen an der oberen und seitlichen Abdeckung des Mähers sitzen, bevor Sie die Schrauben festziehen.

1. Bringen Sie die Kabelabdeckung wieder an, drücken Sie sie nach unten, bis sie fest einrastet, und senken Sie dann den Sitz ab.

HINWEIS: Achten Sie beim Wiedereinsetzen der Kabelabdeckung immer darauf, dass die Verbindungsleitung des Sicherheitssperrsystem noch fest sitzt.

HINWEIS: Halten Sie sich immer an die Sicherheitswarnungen, die mit der Batterie zur Verfügung gestellt werden. Entsorgen Sie alte Akkus gemäß den örtlichen und staatlichen Vorschriften.

LAGERUNG DES PRODUKTS

Vor der Lagerung des Produkts sollten folgende Schritte ausgeführt werden:

■ Stellen Sie den Mäher auf einer ebenen Fläche ab und ziehen Sie die Feststellbremse an.

■ Entfernen Sie alle Gras- und Laubablagerungen an oder um die Motorabdeckung. Wischen Sie den Rasenmäher mit einem trockenen Tuch sauber, Reinigen Sie das Produkt nicht mit Wasser.

■ Schließen Sie das Produkt an, um es für die gesamte Lagerzeit aufzuladen.

- Stellen Sie den Mäher auf einer ebenen Fläche ab und ziehen Sie die Feststellbremse an. - Entfernen Sie alle Gras- und Laubablagerungen an oder um die Motorabdeckung. Wischen Sie den Rasenmäher mit einem trockenen Tuch sauber, Reinigen Sie das Produkt nicht mit Wasser. - Schließen Sie das Produkt an, um es für die gesamte Lagerzeit aufzuladen.

HINWEIS: Wenn das Ladegerät des Mähers während der Lagerung nicht angeschlossen bleiben kann, laden Sie die Akkus während der Lagerung mindestens einmal im Monat auf. Die Akkus laden sich am besten bei Temperaturen von 0 °C bis 40 °C auf.

■ Lagern Sie das Produkt an einem sauberen, trockenen und für Kinder unzugänglichen Ort. Nicht in der Nähe von Geräten lagern, die mit Flammen betrieben werden, z. B. Gaswarmwasserbereiter, Wäschetrockner oder Ofen.

HINWEIS: Lassen Sie den Startschlüssel während der Lagerung nicht im Produkt.

■ Halten Sie das Produkt von ätzenden Mitteln wie Gartenchemikalien und Streusalz fern.

VORBEREITEN FÜR DEN GEBRAUCH NACH DER LAGERUNG

Die folgenden Schritte sollten ausgeführt werden, bevor das Produkt nach der Lagerung verwendet wird:

■ Überprüfen Sie die Wartungstabelle.
■ Laden Sie die Akkus vollständig auf.
■ Prüfen Sie den Reifendruck und pumpen Sie bei Bedarf auf.
■ Fahren Sie das Produkt kurz an und überprüfen Sie alle Systeme und Komponenten auf ihre ordnungsgemäße Funktion.

WARTUNGSPLAN

	Vor jedem Einsatz inspizieren.	Alle 25 Stunden	Alle 50 Stunden oder jährlich	Vor der Lagerung	Einmal im Monat während der Lagerung
Bremsfunktion überprüfen	■
Reifendruck überprüfen	■
Überprüfen Sie den seitlichen Auswurfkanal und die Sicherheitssperrsysteme	■
Überprüfen Sie auf lockere Verbindungen.	■			■
Reinigen Sie das Produkt von Rückständen	■			■
Messer prüfen / ersetzen	■	■
Akkupole reinigen			■
Laden Sie den Akku.	■				■

HINWEIS: Wenn das Gerät in Bereichen mit hohem Staubaufkommen verwendet wird, sollte die Wartung häufiger durchgeführt werden.
Wenn das Gerät die in der Tabelle angegebenen Maximalzahlen überschritten hat, sollten die Wartungsintervalle entsprechend den in der Tabelle angegebenen Zeiten oder Stunden festgelegt werden.
Wenn Sie sich nicht sicher sind, wie Sie die oben aufgeführten Wartungsarbeiten durchführen sollen, lassen Sie das Produkt nur von einem autorisierten Servicecenter warten.

ZUBEHÖR

Beschreibung Artikelnummer
Mulchmesser (zum Mulchen und zum seitlichen Auswerfen)	RAC438 (996516)

WARNUNG
Die für das Produkt verfügbaren aktuellen Aufsätze und Zubehörteile sind oben aufgeführt. Verwenden Sie nur vom Hersteller empfohlene Anbau- oder Zubehörteile für dieses Gerät. Die Verwendung von nicht empfohlenen Anbau- oder Zubehörteilen kann zu schweren Verletzungen führen.

ERSATZTEILE

Beschreibung Artikelnummer
Mulchabdeckung 5131042540
Seitlicher Auswurfkanal 5131042541
Vorderräder 5131042542
Hinterräder 5131042543
Akku 5131042607

FEHLERBEHEBUNG

Wenn diese Lösungen das Problem nicht lösen, lassen Sie das Produkt nur von einem autorisierten Servicecenter warten.

Problem Mögliche Ursache Lösung
Mäher startet nicht.	Die Akkuladung ist niedrig. Laden Sie den Akku.
	Das Ladegerät ist an das Produkt angeschlossen.	Trennen Sie das Ladegerät vom Produkt.
	Der Startschlüssel ist nicht eingesteckt oder befindet sich in der Position OFF.	Stecken Sie den Startschlüssel und drehen Sie ihn in die Position ON.
	Schlechte Akkukabelverbindungen überprüfen und reinigen Sie alle Akkuanschlüsse.
Das Produkt bewegt sich nicht.	Der Startschlüssel ist nicht eingesteckt oder befindet sich in der Position OFF.	Stecken Sie den Startschlüssel und drehen Sie ihn in die Position ON.
	Die Feststellbremse ist eingerastet Lösen Sie die Feststellbremse
	Der Richtungsschalter ist in Position Neutral.	Betätigen Sie den Richtungsschalter in die gewünschte Richtung (vorwärts oder rückwärts)
	Das Bremspedal ist gedrückt und/oder das Gaspedal ist nicht gedrückt	Geben Sie das Bremspedal frei und betätigen Sie das Gaspedal.
	Das Ladegerät ist an das Produkt angeschlossen.	Trennen Sie das Ladegerät vom Produkt.
Mäher schneidet das Gras ungleichmäßig.	Der Reifendruck ist ungleichmäßig. Überprüfen Sie den Reifendruck in allen vier Reifen.
	Das Mähwerk ist nicht eben. Führen Sie die Einstellung des Mähwerkniveaus durch.
	Die Messer sind abgenutzt, verbogen, locker oder stumpf.	Ersetzen Sie das Messer.
	Unter dem Produkt haben sich Ablagerungen gebildet.	Reinigen Sie die Unterseite des Gehäuses.
	Die Mähgeschwindigkeit ist zu schnell.	Mähen Sie langsamer.
Mäher mulcht nicht richtig.	Nasses Schnittgut kann an dem Unterboden anhaften.	Warten Sie vor dem Mähen bis das Gras getrocknet ist.
	Das Gras ist zu hoch. Mähen Sie einmal in großer Schnitthöhe, dann wieder in der gewünschten Höhe.
	Die Klinge ist abgenutzt, verbogen, locker oder stumpf.	Ersetzen Sie das Messer.
	Die Mähgeschwindigkeit ist zu schnell.	Mähen Sie langsamer.
Rasenmäher vibriert bei hoher Geschwindigkeit	Das Messer hat Unwucht, locker oder übermäßig oder ungleichmäßig abgenutzt.	Ersetzen Sie das Messer.
	Verbogene Motorwelle. Stoppen Sie den Motor und ziehen Sie den Startschlüssel ab. Untersuchen Sie das Produkt gründlich auf Beschädigungen. Lassen Sie das Produkt vor dem Neustart von einem autorisierten Servicecenter warten.
Schlechter Auswurf des Grases.	Der seitliche Auswurfkanal oder die Öffnung ist verstopft.	Reinigen Sie den seitlichen Auswurfkanal und die Öffnung.
	Das Gras ist nass. Lassen Sie das Gras	trocknen, bevor Sie mähen.
	Die Mähgeschwindigkeit ist zu schnell.	Mähen Sie langsamer.
	Das Gras ist zu hoch. Mähen Sie einmal	in großer Schnitthöhe, dann wieder in der gewünschten Höhe.
Motor schaltet beim Mähen aus.	Schnitthöhe ist zu niedrig. Vergrößern	Sie die Schnitthöhe.
	Die Akkuladung ist niedrig. Laden Sie	den Akku.
Die Messer drehen sich nicht.	Die Akkuladung ist niedrig. Laden Sie	den Akku.
	Der Schalter für die Sicherheitssperreinrichtung für den seitlichen Auswurf ist nicht am seitlichen Auswurfkanal gedrückt.	Drücken Sie den seitlichen Auswurfkanal nach unten und stellen Sie sicher, dass der Schalter für den seitlichen Auswurf ganz gedrückt ist.
	Der Knopf für die Messeraktivierung ist unten.	Ziehen Sie den Knopf für die Messeraktivierung nach oben.
	Der Bediener sitzt nicht richtig. Setzen	Sie sich ganz auf den Sitz.
	Unter dem Mäher haben sich Ablage-rungen gebildet.	Reinigen Sie die Unterseite des Gehäuses.
Die Messer drehen sich beim Rückwärtsfahren nicht.	Die Option für den Rückwärtsmodus ist deaktiviert.	Drücken Sie die Rückwärtsmodus-Taste, um den Rück-wärtsmodus zu aktivieren.
	Der Knopf für die Messeraktivierung ist unten.	Ziehen Sie den Knopf für die Messeraktivierung nach oben.
Das Produkt erreicht nicht die volle Geschwindigkeit.	Die Akkuladung ist niedrig. Laden Sie	den Akku.
Die Messer drehen sich weiter, nachdem der Fahrer den Sitz verlassen hat, ohne die Feststellbremse zu betätigen.	Die Sicherheitssperreinrichtung funktioniert nicht richtig.	Stellen Sie sicher, dass der Stecker der Sicherheits-sperreinrichtung des Sitzes vollständig angeschlossen ist. Lassen Sie das Produkt nur von einem autorisierten Servicecenter warten, wenn die Messer immer noch nicht anhalten.
Die Scheinwerfer funktionieren nicht.	Die Scheinwerfer sind aus. Drücken Sie	die Scheinwerfertaste, um die Scheinwerfer einzuschalten.
	Die Scheinwerfer sind beschädigt. Tauschen Sie die Scheinwerfer aus.
Der Akku wird nicht aufgeladen.	Die Akkuzellen sind kaputt. Ersetzen Sie	den Akku.
	Die Kabelverbindungen sind fehler-haft.	Überprüfen und reinigen Sie alle Akkuanschlüsse.

HÄUFIG GESTELLTE FRAGEN

■ Sollte der Mäher bei Nichtgebrauch am Ladegerät angeschlossen bleiben?

– Ja, den Mäher bei Nichtgebrauch ständig aufladen.

■ Was ist der empfohlene Reifendruck und wie oft sollte ich den Luftdruck in den Reifen prüfen?

– Für eine optimale Leistung sollte der Reifendruck 1,6 bar betragen. Überprüfen Sie den Reifendruck vor jedem Gebrauch.

■ Was kann dazu führen, dass die Messer während des Gebrauchs stehen bleiben?

– Überprüfen Sie die Akkustandsanzeige. Der Mähwerkmotor schaltet sich aus, wenn der Akku fast leer ist, damit Sie genügend Zeit haben, zum Ladestandort zurückzufahren. Fahren Sie zurück und laden Sie den Akku sofort auf.

– Wenn der Akkustand nicht niedrig ist, fahren Sie langsamer oder heben Sie das Mähwerk auf einen höheren Stand an. Anwendungen mit hoher Last können auch zum Stillstand eines oder beider Mähwerkmotoren führen.

– Überprüfen Sie, ob der seitliche Auswurfkanal ordnungsgemäß geschlossen ist. Drücken Sie den seitlichen Auswurfkanal nach unten und stellen Sie sicher, dass der Sicherheitsschalter für den seitlichen Auswurf ganz durchgedrückt ist.

■ Warum beschleunigt der Mäher beim Bergabrollen manchmal und manchmal nicht?

-Zu Ihrer Sicherheit und für eine bessere Leistung wurde der Mäher so konstruiert, dass seine Geschwindigkeit beim Befahren von Hängen automatisch begrenzt wird, was zu Geschwindigkeitsschwankungen führen kann.

■ Warum piept der Mäher, wenn ich rückwärts fahre?

– Um alle Personen in der Nähe auf den Standort des Mähers aufmerksam zu machen.

■ Wie bringe ich den Mäher beim Betrieb zum Stillstand?

– Um den Mäher anzuhalten, treten Sie auf das Bremspedal auf der linken Seite des Bedieners. Dieses Produkt verfügt nicht über einen hydrostatischen Antrieb.

■ Warum gibt der Mäher ein Piepton von sich, wenn ich den Sitz verlasse?

– Die Feststellbremse ist nicht angezogen oder der Startschlüssel steckt noch und befindet sich in der Position ON. Ziehen Sie immer den Schlüssel ab, wenn der Mäher nicht benutzt wird.

■ Wann sollte ich die Feststellbremse benutzen?

– Ziehen Sie immer die Feststellbremse an, bevor Sie den Rasenmäher verlassen.

■ Kann ich das Mähwerk mit einem Gartenschlauch abspritzen?

– Reinigen Sie das Produkt nicht mit Wasser. Verwenden Sie zum Reinigen ein Gebläse oder einen Luftkompressor.

Aktiver parkeringsbremsen.

Innan du startar produkten:

KÄYTTÄJÄN LÄSNÄOLON TURVALUKITUSJÄRJESTELMÄN TESTAUS

Katso kuvaa 10.

KÄYTTÄJÄN LÄSNÄOLON TURVALUKITUSJÄRJESTELMÄ

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für dieses Produkt die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginnt mit dem Datum des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg dokumentiert werden. Dieses Produkt wurde ausschließlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw. kommerziellen Nutzung besteht daher keine Garantie.

2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Gartenwerkzeuge (AC/DC) den Garantiezeitraum über den oben genannten Zeitraum hinaus zu verlängern, indem der Verbraucher die Registrierung auf der Website www.ryobitools.eu durchführt. Die Berechtigung der Werkzeuge für die Garantieverlängerung ist deutlich im Geschäft und/oder auf der Verpackung beschrieben und in der Produktdokumentation erwähnt. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrieren. Der Verbraucher kann das Gerät zwecks Garantieverlängerung in seinem Wohnsitzland/Heimatland registrieren, wenn dieses Land auf dem Online-Registrierungsformular aufgeführt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingegeben werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieverlängerung.

3. Die Garantie deckt alle Defekte des Geräts während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschränkt sich auf Reparatur und/oder Ersatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerät fehlerhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgendes:

-Schäden am Gerät, die auf unkorrekte Wartung zurückzuführen sind -Geräte, an denen Veränderungen vorgenommen wurden

- Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unleserlich gemacht, verändert oder entfernt wurde -Schäden durch Nichtbeachtung der Bedienungsanleitung -nicht-CE-zertifizierte Geräte

- Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techtronic Industries Reparaturversuche vorgenommen wurden

- Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequenz) angeschlossen wurden

- Geräte, die mit einer fehlerhaften Treibstoffmischung (Treibstoff, Öl, Ölanteil) betrieben wurden

- Schäden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe

-normaler Verschleiß von Ersatzteilen

-unangemessene Nutzung, Überlastung des Geräts

-Nutzung nicht genehmigter Zubehörteile oder Ersatzteile

-Regelmäßige Einstellung oder Wartungsreinigung des Vergasers

-Komponenten (Ersatzteile und Zubehörteile), die natürlichem Verschleiß unterliegen, einschließlich, aber nicht begrenzt auf Service- und Wartungssets, Kohlebürsten, Lager, Spannvorrichtungen, SDS-Bohreraufnahme /Bit-Adapter, Netzkabel, Zusatzhandgriff, Transportkoffer, Schleifplatten, Staubbeutel, Staubabführungen, Filzunterlegscheiben, Bolzen und Fedem von Schlagschraubern, einschließlich, aber nicht beschränkt auf Fadenköpfe, Antriebsriemen, Kupplungen, die Klingen von Heckenscheren oder Rasenmähern, Kabelstränge, Gaszüge, Zinken, Steckbolzen, Lüfter, Saug- und Gebläserohre oder Düsen, Fangsäcke und Gurte, Führungsschienen, Sägeketten, Schläuche, Verbinder, Sprühdüsen, Räder, Sprühstäbe, innere Rollen, äußere Spulen, Schneidfäden, Zündkerzen, Luftfilter, Benzin/- Ölfilter, Häcksel-Messer usw.

1. Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgeführt. In einigen Ländern sendet Ihr RYOBI-Händler vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation sollte das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es sollte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.

2. Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Hieraus ergibt sich weder eine Garantieverlängerung noch der Beginn eines neuen Garantiezeitraums. Die ausgetauschten Ersatzteile oder Werkzeuge gehen in unser Eigentum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihre gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.

3. Diese Garantie gilt in der Europäischen Union, der Schweiz, Island, Norwegen, Liechtenstein, der Türkei und Russland. Bitte wenden Sie sich außerhalb dieser Gebiete an Ihren autorisierten RYOBI-Händler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://de.ryobitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in Ihrer Nähe zu finden.

DA RYOBI® BETINGELSER FOR GARANTI

KONFORMITÄTSERKLÄRUNG

Techtronic Industries GmbH

Hiermit erklären wir, dass die Produkte

Aufsitzmäher

Marke: RYOBI

Modellnummer: RM480e

Seriennummernbereich: 47512301000001 - 47512301999999

mit den folgenden europäischen Richtlinien und harmonisierten Normen entspricht

2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, EN ISO 12100: 2010,

EN 62841-1: 2015, EN ISO 5395-1: 2013+A1:2018,

EN ISO 5395-3: 2013+A1:2017+A2:2018,

EN 55014-1:2017, EN 55014-2:2015

Gemessener Schallleistungspegel: 99,1 dB(A)

Garantierter Schallleistungspegel: 100 dB(A)

Konformitätsbeurteilungsmethode zu Anhang V Richtlinie 2000/14/EC wie durch 2005/88/EC.

Benannte Stelle:

No.0197 - TÜV Rheinland LGA Products GmbH

Tillystraße 2 - 90431 Nürnberg – Germany»

CE

Todd Chipner

Sr. Director, Qualität CPT und Regulierung und Sicherheit in Asien

Autorisiert die technische Datei zu erstellen:

Alexander Krug, Geschäftsführer

Techtronic Industries GmbH

Modellnummer: RM480e

Serienummerintervall: 47512301000001 - 47512301999999

Modellnummer: RM480e

Serienummerserie: 47512301000001 - 47512301999999

DE RYOBI ist ein Markenzeichen von Ryobi Limited und wird in Lizenz verwendet.
