KÄYTTÖOHJE BDMOW1200 BLACK & DECKER

(Alkuperäisten ohjeiden käännös)

SUOMI

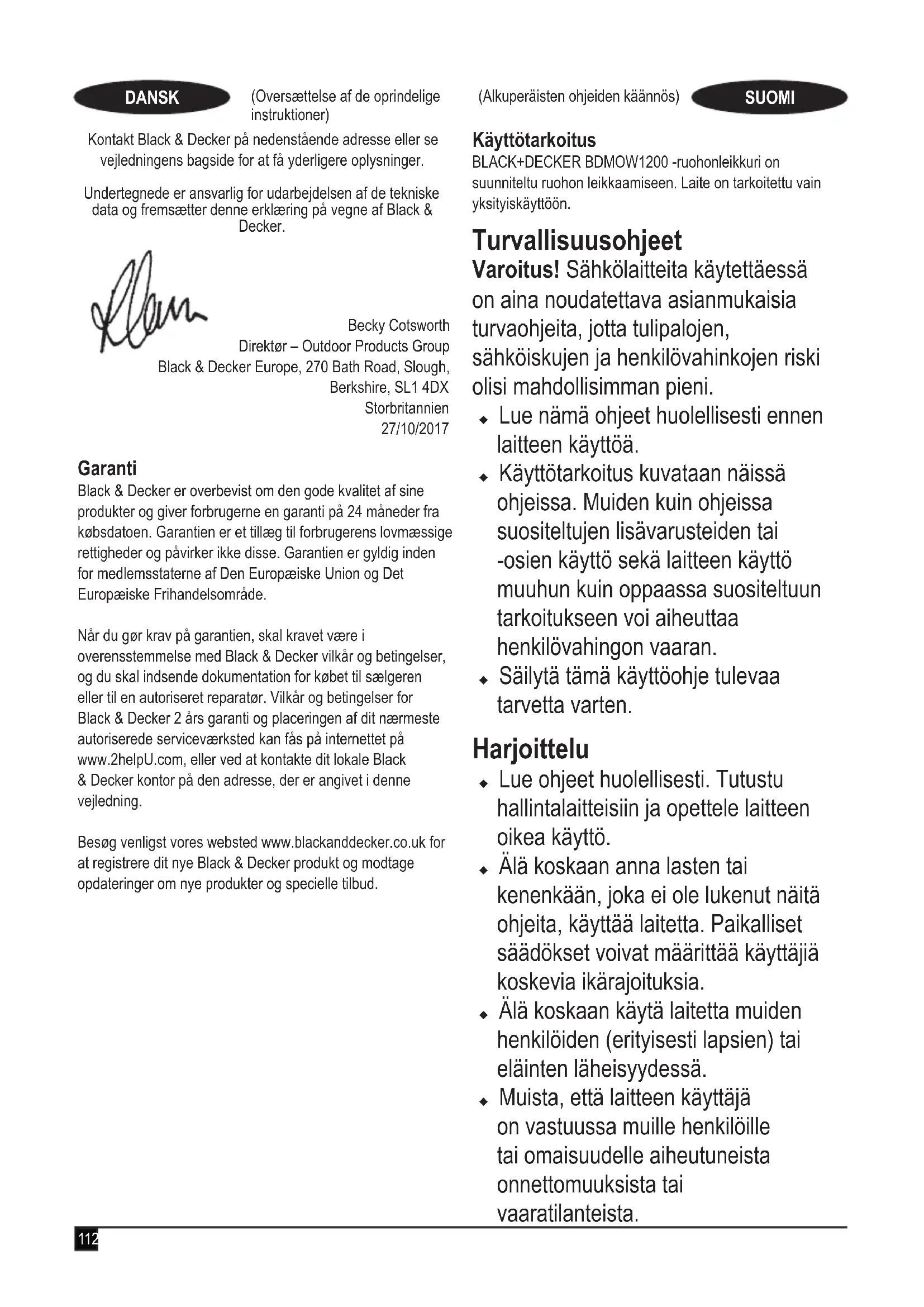

Käyttötarkoitus

BLACK+DECKER BDMOW1200 -ruohonleikkuri on suunniteltu ruohon leikkaamiseen. Laite on tarkoitettu vain yksityiskäyttöön.

Turvallisuusohjeet

Varoitus! Sähkölaitteita käytettäessä on aina noudatettava asianmukaisia turvaohjeita, jotta tulipalojen, sähköiskujen ja henkilövahinkojen riski olisi mahdollisimman pieni.

• Lue nämä ohjeet huolellisesti ennen laitteen käyttöä.
• Käyttötarkoitus kuvataan näissä ohjeissa. Muiden kuin ohjeissa suositeltujen lisävarusteiden tai-osien käyttö sekä laitteen käyttö muuhun kuin oppaassa suositeltuun tarkoitukseen voi aiheuttaa henkilövahingon vaaran.

- Säilytä tämä käyttöohje tulevaa tarvetta varten.

Harjoittelu

- Lue ohjeet huolellisesti. Tutustu hallintalaitteisiin ja opettele laitteen oikea käyttö.

- Älä koskaan anna lasten tai kenenkään, joka ei ole lukenut näitä ohjeita, käyttää laitetta. Paikalliset säädökset voivat määrittää käyttäjiä koskevia ikärajoituksia.

- Älä koskaan käytä laitetta muiden henkilöiden (erityisesti lapsien) tai eläinten läheisyydessä.

- Muista, että laitteen käyttäjä on vastuussa muille henkilöille tai omaisuudelle aiheutuneista onnettomuuksista tai vaaratilanteista.

Valmistelu

• Käytä laitteen käytön aikana aina tukevia jalkineita ja pitkiä housuja. Älä käytä laitetta avojaloin tai avonaisien sandaalien kanssa. Vältä väljien tai nauhallisten vaatteiden käyttöä.
• Tarkasta laitteen aiottu käyttöalue perusteellisesti ja poista kaikki esineet, joita laite voi heittää.
• Tarkista aina katsomalla ennen käyttöä, että terä, terän pultti ja teräyksikkö eivät ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vahingoittuneet osat aina sarjoina, jotta tasapaino säilyy. Vaihda vahingoittuneet tai lukukelvottomat tarrat.
• Tarkista ennen käyttöä, että sähkö- ja jatkojohdot eivät ole vaurioituneet tai vanhentuneet. Jos johto vahingoittuu käytön aikana, irrota johto heti virtalähteestä. ÄLÄ KOSKETA JOHTOA, ENNEN KUIN OLET IRROTTANUT SEN VIRTUALÄHTEESTÄ. Älä käytä laitetta, jos sen johto on vahingoittunut tai kulunut.
• Käytä suoja- tai turvalaseja, kun käytät työkalua. Käytä hengityssuojainta, mikäli laitetta käytetään pölyisissä olosuhteissa. Suojaa kuulosi, mikäli laitteen ääni on epämiellyttävän kova.
• Suojaudu sähköiskuilta. Vältä itse koskettamasta maadoitettuihin pintoihin (kuten metallikaiteisiin tai lyhtypylväisiin).

Käyttö

• Älä koskaan käytä laitetta ilman asianmukaisia suojia tai turvalaitteita.
• Käytä laitetta vain päivänvalossa tai hyvin valaistulla alueella.
• Älä jätä laitetta sateeseen. Älä käytä laitetta sateessa tai kosteissa tai märissä olosuhteissa. Laitteen käyttämistä märällä nurmikolla ei suositella.
• Varmista tukeva jalansija etenkin rinteissä. Muista, että juuri leikattu ruoho on kosteaa ja liukasta. Älä työskentele jyrkissä rinteissä.
• Työskentele rinteen korkeussuuntaan nähden poikittain, älä koskaan ylhäältä alas tai päinvastoin. Toimi erityisen huolellisesti, kun laitteen suuntaa muutetaan rinteessä.
• Älä työskentele liian jyrkissä rinteissä.
• Käytä laitetta aina kävellen. Älä juokse. Älä vedä laitetta itseäsi kohti tai kävele takaperin laitetta käyttäessäsi.
• Käynnistä laite ohjeiden mukaan. Varmista, että jalkasi ovat riittävän kaukana terästä.
• Älä käynnistä laitetta, kun seisot poistoaukon edessä.
• Älä kallista laitetta käynnistyksen yhteydessä, mikäli se ei ole tarpeen. Jos laitetta on kallistettava käynnistettäessä, kallista sitä mahdollisimman vähän. Nosta vain laitteen kauimpana käyttäjästä olevaa puolta.

Varmista, että molemmat kätesi ovat käyttöasennossa ennen laitteen laskemista alas.

• Sammuta laite ja odota, kunnes teräosan pyöriminen lakkaa, mikäli laitetta on kallistettava, kun sitä siirretään muilla alustoilla kuin ajettavalla nurmikolla.
• Älä nosta tai kanna laitetta, ennen kuin terä on pysähtynyt kokonaan.
• Pidä kädet ja jalat loitolla terästä.
• Älä aseta käsiä tai jalkoja lähelle pyöriviä osia tai niiden alle.
  ♦ Pysy loitolla laitteen poistoaukoista.
• Sammuta laite, vedä pistoke irti pistorasiasta ja varmista, että laitteen liikkuvat osat ovat pysähtyneet, ennen kuin jätät laitteen ilman valvontaa, ja ennen sen osien vaihtamista, puhdistamista tai tarkistamista tai tukoksen poistamista. Kun ruohonleikkuri on osunut johonkin, tarkista laite vahinkojen varalta ja korjaa se, ennen kuin käynnistät sen ja käytät sitä uudelleen.
• Jos laite tärisee epätavallisen voimakkaasti tai jos osut sillä esteeseen, sammuta laite ja vedä pistoke irti pistorasiasta. Tarkista laite vahinkojen varalta, vaihda tai korjaa vahingoittuneet osat ja kiristä mahdollisesti löystyneet osat.
• Pidä verkkovirtajohto aina mahdollisimman kaukana terästä. Ota huomioon virtajohdon asento aina laitetta käytettäessä.
• Moottori pyörii vielä muutaman sekunnin virran katkaisemisen jälkeen.

Älä jarruta terän pysähtymisliikettä.

Huolto ja varastointi

- Tarkista ennen laitteen käyttöä, ettei laitteessa ole vahingoittuneita tai viallisia osia. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä ole väärässä asennossa ja että työkalussa ei ole murtuneita tai vahingoittuneita suojia tai kytkimiä tai muita osia, jotka saattaisivat vaikuttaa haitallisesti laitteen toimintaan. Varmista, että laite toimii oikein. Laitetta ei tule käyttää, jos sen suoja tai kotelo on vaurioitunut tai poistettu. Älä käytä laitetta, jos jokin sen osa on vahingoittunut tai viallinen. Älä käytä laitetta, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Korjauta tai vaihdata vaurioituneet tai vialliset osat valtuutetussa huoltoliikkeessä.

- Tarkista virtajohdon kunto säännöllisesti. Jos virtajohto vahingoittuu, sen vaihtaminen tulee turvallisuussyistä jättää valtuutetun huoltoliikkeen tehtäväksi. Tarkista jatkojohtojen kunto säännöllisesti. Vaihda vaurioitunut sähköjohto heti.

- Turvallisuussyistä tulee varmistaa, että kaikki laitteen mutterit, pultit ja ruuvit on kiristetty.

- Tarkista keräyssäiliö kulumisen tai mahdollisten vaurioiden varalta ja vaihda se tarvittaessa. Älä koskaan käytä laitetta ilman keräyssäiliötä.

- Varo laitetta säädettäessä, että sormesi eivät jää liikkuvien terien ja kiinteästi asennettujen osien väliin.

• Muista teriä huollettaessa, että vaikka virtalähde on sammutettu, terät liikkuvat edelleen.
• Kun laitetta ei käytetä, se on säilytettävä kuivassa paikassa. Pidä laite lasten ulottumattomissa.
• Anna laitteen aina jäähtyä ennen varastointia.
• Varmista, että laitteessa käytetään vain oikeanlaisia teriä.
• Käytä ainoastaan BLACK+DECKERin suosittelemia varaosia ja lisävarusteita.

Ruohonleikkurien lisäturvaohjeet

• Käytä aina oikeanlaista jatkojohtoa, joka sopii tämän laitteen virransyöttöliitäntään (katso kohta Tekniset tiedot). Jatkojohdon on oltava ulkokäyttöön soveltuva ja siinä on oltava soveltuvuudesta ilmoittava merkintä. Laitteen kanssa voidaan käyttää enintään 30 m pitkää 1,5 mm2:n HO5VV-F-jatkojohtoa ilman tehon heikkenemistä. Tarkista jatkojohdon kunto ennen sen käyttämistä. Vahingoittunut tai viallinen kaapeli on vaihdettava. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.
• Konetta ei saa kuljettaa virran ollessa päällä.
• Pidä ruohonleikkuria työntöaisasta tukevasti molemmin käsin käytön aikana.
• Jos joudut käytön aikana kallistamaan ruohonleikkuria, pidä molemmat kädet koko ajan ajoasennossa.

Pidä molemmat kädet ajoasennossa niin kauan, kunnes ruohonleikkuri on jälleen normaaliasennossa.

• Älä käytä radiota tai kuulokkeita ruohonleikkurin käytön aikana.
• Älä koskaan säädä pyörien korkeutta moottorin käydessä tai turva-avaimen ollessa paikallaan kytkentäkotelossa.
• Jos ruohonleikkuri pysähtyy, sammuta leikkuri, odota terän pysähtymistä ennen kuin yrität avata tukoksen tai poistaa mitään kannen alta.

- Pidä kädet ja jalat poissa leikkausalueelta.

- Pidä terät terävinä. Käytä aina suojakäsineitä käsitellessäsi ruohonleikkurin terää.

- Jos käytät keräyssäiliötä, tarkista säännöllisesti, ettei se ole kulunut tai rikkoutunut. Jos keräyssäiliö on hyvin kulunut, vaihda se uuteen turvallisuuden vuoksi.

- Ole erittäin varovainen vetäessäsi ruohonleikkuria taaksepäin itseäsi kohti.

- Älä aseta käsiä tai jalkoja ruohonleikkurin lähelle tai sen alle. Pysy loitolla laitteen poistoaukosta.

- Poista ruohonleikkurin suunnitellulta käyttöalueelta kivet, puunpalaset, johdot, lelut, luut ja muut esineet, jotka terä voisi heittää suurella nopeudella. Terän heittämät esineet voivat aiheuttaa vakavia henkilövahinkoja. Pysy kahvan takana moottorin käydessä.

- Älä käytä ruohonleikkuria avojaloin tai avonaisten sandaalien kanssa.

Käytä aina riittäviä turvajalkineita.

• Älä vedä ruohonleikkuria taaksepäin, ellei se ole täysin välttämätöntä. Katso aina alas ja taaksesi ennen siirtymistä taaksepäin ja sen aikana.
• Älä koskaan suuntaa laitteen poistoaukkoa ketään kohti. Vältä poistoaukon suuntaamista seinää tai muuta estettä kohti. Materiaalia voi kimmota takaisin käyttäjää kohti. Sammuta ruohonleikkuri vapauttamalla käynnistyskahva ja pysäytä terä ennen kuin ylität sorapintaisen alueen.
• Älä käytä ruohonleikkuria, elleivät keräyssäiliö, poistoaukon suojus, takasuojus ja muut turvalaitteet ole paikoillaan ja kunnossa. Tarkista aika ajoin kaikki suojukset ja turvalaitteet ja varmista, että ne ovat hyvässä käyttökunnossa ja toimivat oikein. Vaihda vahingoittunut suojus tai muu turvalaite ennen laitteen käytön jatkamista.
• Älä koskaan jätä käynnissä olevaa ruohonleikkuria ilman valvontaa.
• Pysäytä moottori vapauttamalla kahva, odota, että terä pysähtyy kokonaan, ennen kuin puhdistat ruohonleikkurin tai poistoaukon suojuksen, irrotat ruohonkeräyspussin tai kun poistut ruohonleikkurin luota tai teet säätöjä, korjauksia tai tarkastuksia.

• Käytä ruohonleikkuria vain päivänvalossa tai hyvässä keinovalossa niin, että terän tiellä olevat esineet näkyvät selvästi ruohonleikkurin käyttöalueelle.

• Ruohonleikkuria ei saa käyttää alkoholin tai huumeiden vaikutuksen alaisena tai väsyneenä tai sairaana. Pysy aina valppaana, tarkkaile toimenpiteitäsi ja käytä tervettä järkeä.

• Vältä vaarallisia ympäristöjä. Älä käytä ruohonleikkuria kostealla tai märällä nurmikolla tai sateessa. Varmista aina tukeva jalansija. Kävele, älä juokse.
• Jos ruohonleikkuri alkaa täristä normaalista poikkeavalla tavalla, vapauta virtakytkin, odota terän pysähtymistä ja tarkista heti tärinän syy. Tärinä on yleensä merkki ongelmista. Tutustu vianmääritysohjeisiin saadaksesi selville syyn epätavalliseen tärinään.
• Käytä aina asianmukaisia suojalaseja ja hengityssuojainta ruohonleikkuria käyttäessäsi.
• Sellaisten lisävarusteiden tai -laitteiden käyttö, joita ei ole suositeltu käytettäväksi ruohonleikkurin kanssa, saattaa johtaa vaaratilanteeseen. Käytä vain BLACK+DECKERin hyväksymiä lisävarusteita.
• Älä kurkota ruohonleikkurin käytön aikana. Seiso aina tukevasti ja tasapainossa ruohonleikkurin käytön aikana.
• Leikkaa ruoho rinteen korkeussuuntaan nähden poikittain, älä koskaan ylhäältä alas tai päinvastoin. Ole erityisen varovainen vaihtaessasi suuntaa rinteessä.
• Varo koloja, kumpuja, kiviä tai muita näkymättömiä esineitä.

Epätasainen maasto voi aiheuttaa liukastumisen tai kaatumisen. Pitkä ruoho voi peittää esteitä.

• Älä leikkaa märkää ruohoa tai leikkaa hyvin jyrkissä rinteissä. Epävakaa asento voi aiheuttaa liukastumisen tai kaatumisen.
• Älä leikkaa nurmikkoa aivan kuopan, ojan tai pengerryksen lähellä. Voit menettää tasapainon tai jalka voi luistaa.
• Anna leikkurin aina jäähtyä ennen varastointia.

Vedä pistoke irti pistorasiasta ja akku koneesta. Varmista, että kaikki liikkuvat osat ovat pysähtyneet kokonaan:

• Kun jätät koneen ilman valvontaa.
• Ennen kuin aloitat tukosten puhdistamisen.
• Ennen leikkurin tarkastusta, puhdistusta, huoltoa tai säätöä.

Tärinä

Teknisissä tiedoissa ja vaatimustenmukaisuusvakuutuksessa ilmoitettu tärinäpäästöarvo on mitattu EN50636-standardin testausmenetelmän mukaisesti, ja arvoa voi käyttää työkalujen keskinäiseen vertailuun. Ilmoitettua tärinäpäästöarvoa voi käyttää myös altistumisen alustavaan arviointiin.

Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi.

Kun tärinälle altistumista arvioidaan sen määrittämiseksi, mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä vaaditaan sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvioinnissa on otettava huomioon todelliset käyttöolosuhteet ja työkalun käyttötavat. Todellisen käytön lisäksi on kiinnitettävä huomiota myös siihen, milloin työkalu on sammutettuna tai se käy tyhjäkäynnillä. Älä käytä laitetta, jos se tärisee normaalista poikkeavalla tavalla.

Muiden henkilöiden turvallisuus

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joilla on fyysisiä, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai ohjaa heitä laitteen käytössä.
• Lapsia on valvottava ja estettävä leikkimästä laitteella.
• Kun ruohonleikkuri on osunut johonkin. Tarkista laite vaurioiden varalta ja korjaa tarvittaessa.

Jäännösriskit

Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia laitetta käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Asiaan kuuluvien turvamääräysten noudattamisesta ja turvalaitteiden käytöstä huolimatta tiettyjä jäännösriskejä ei voi välttää. Näitä ovat:

• liikkuvien osien koskettamisesta aiheutuvat vahingot
• kuumien osien koskettamisesta aiheutuvat vahingot
• osia tai lisälaitteita vaihdettaessa aiheutuneet vahingot
• laitteen pitkäaikaisen käytön aiheuttamat vahingot. Kun käytät laitetta pitkään, varmista, että pidät säännöllisesti taukoja.
• Kuulon heikkeneminen.
• Työkalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkiä ja MDF-levyjä, käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit.
• Jos silppurin käyttö kosteassa ympäristössä on välttämätöntä, käytä vikavirtasuojakytkintä (RCD), jonka laukaisuvirta on korkeintaan 30 mA. Tämä vähentää sähköiskun vaaraa.
• Älä koskaan nosta tai kuljeta laitetta sen moottorin ollessa käynnissä.

Varoitusmerkit

Työkaluun on merkitty päivämääräkoodi sekä seuraavat varoitusmerkit:

Varoitus! Lue käyttöohje ennen laitteen käyttöönottoa.

Älä käytä laitetta sateessa tai erittäin kosteissa olosuhteissa.

Irrota verkkojohto pistorasiasta aina ennen vaurioituneen johdon tarkistamista. Älä käytä laitetta, jos virtajohto on vahingoittunut.

Varoitus! Pidä kädet ja jalat poissa teristä. Varo teräviä teriä. Terien kierto jatkuu senkin jälkeen, kun moottori on sammutettu.

Varo sinkoilevia esineitä. Pidä si-vulliset poissa leikkausalueelta. Pidä verkkovirtajohto kaukana leikkuuteristä.

Terien liike jatkuu vielä hetken moottorin sammuttamisen jälkeen.

Direktiivin 2000/14/EY mukai- nen taattu ääniteho

Sähköturvallisuus

Varoitus! Tämä laite on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä.

• Jos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jätettävä valmistajan tai valtuutetun BLACK+DECKER-huollon tehtäväksi.
• Sähköturvallisuutta voi parantaa käyttämällä erittäin herkkää (30 mA) vikavirtasuojaa.

Yleiskuvaus

Tässä laitteessa on kaikki tai joitakin seuraavista ominaisuuksista.

1. Virtapainike
2. Kahvat
3. Virtakytkimet

4. Yläkahva

5. Kahvan nupit

6. Alakahva
7. Ruohonkeräimen kahva
8. Kantokahva
9. Keräyssäiliö
10. Takaläppä

Asennus

Varoitus! Ennen kokoamista varmista, että laitteen virtakytkin on pois päältä ja ettei laitetta ole liitetty virtalähteeseen.

Keräyssäiliön kokoaminen (kuvat A, B ja C)

Kolmessa osassa toimitettava keräyssäiliö on koottava ennen käyttöä.

◆ Napsauta kahva (7) keräyssäiliön kanteen (9a) (kuva B). Kahva sopii paikalleen vain yhdellä tavalla.
◆ Aseta kansi (9a) keräyssäiliön (9b) alaosan päälle. Varmista, että ohjaimet ovat kohdallaan (kuva C).

Huomautus: Ole erittäin huolellinen, kun kohdistat keräyssäiliön takaosassa olevat kaksi kiinnikettä.

• Lukitse kaikki kiinnikkeet painamalla kantta alaspäin. Aloita takaa ja varmista, että kaikki kiinnikkeet ovat kunnolla paikallaan.

Alakahvan kiinnittäminen (kuva D)

◆ Aseta alakahvojen (6) päät laitteen aukkoihin.
◆ Paina kahva kokonaan alas.
◆ Kiinnitä kahva ruuveilla.

Yläkahvan kokoaminen (kuva E)

- Kiinnitä yläkahva (4) alakahvaan (6) lukitusnupeilla (5), aluslevyillä ja ruuveilla kuvan mukaisesti.

Huomautus: Yläkahva voidaan kiinnittää kahteen eri korkeusasentoon.

Keräyssäilion asentaminen (kuva F)

◆ Nosta läppä (10) ja aseta keräyssäiliö (9) kiinnikkeisiin.

Käsien oikeaoppinen asento (kuva G)

Varoitus! Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa.

Varoitus! Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa. Käsien oikea asento tarkoittaa käden pitämistä kummassakin kahvassa (2).

Leikkauskorkeuden säätö (kuva H)

Varoitus! Varmista, että terä on kokonaan pysähtynyt, ja irrota laite virtalähteestä. Leikkauskorkeutta säädetään muuttamalla kaikkien pyörien korkeutta. Valittavissa on kolme asentoa.

◆ Irrota keräyssäiliö (9).
- Käännä ruohonleikkuri ylösalaisin.

♦ Tartu pyörään ja irrota akseli työntämällä ja vetämällä se irti nykyisestä asennostaan.
- Siirrä pyörää ylös- tai alaspäin seuraavaan käytettävissä olevaan paikkaan.

Huomautus: Säädä yhtä pyörää kerrallaan. Säädä yhtä korkeusasentoa kerrallaan.

Käynnistäminen ja sammuttaminen (kuva I)

Käynnistäminen

◆ Paina virtakytkintä (1).
◆ Vedä oikeaa tai vasenta virtakytkintä (3) kahvaa kohti.

Sammuttaminen

◆ Vapauta virtakytkimet (3).
Varoitus! Älä koskaan yritä lukita kytkimiä käyttöasentoon.

Ruohon leikkaaminen (kuvat J1 ja J2)

On suositeltavaa käyttää ruohonleikkuria tässä osassa kerrotulla tavalla. Näin saavutetaan paras lopputulos ja ehkäistään verkkojohdon vahingoittuminen.

◆ Aseta suurin osa johdosta maahan lähelle aloituskohtaa (kohta 1 kuvassa J1).
◆ Käynnistä laite yllä kuvatulla tavalla.
◆ Toimi kuvan J1 osoittamalla tavalla.
◆ Siirry kohdasta 1 kohtaan 2.
◆ Käänny oikealle ja siirry kohtaa 3 kohti.
◆ Käänny vasemmalle ja siirry kohtaa 4 kohti.
◆ Toista yllä kuvattu toimenpide tarpeen mukaan.

Varoitus! Älä liiku johtoa päin kuvan J2 osoittamalla tavalla.

Reunaleikkaus (kuvat K, L)

Reunaleikkauksen avulla voit leikata ruohon myös aivan seinän tai aidan vierestä (kuva K). Reunaleikkauksen avulla voit leikata ruohon tarkasti nurmikon reunaan asti (kuva L).

- Kun ruohonleikkuri on samansuuntaisesti nurmikon reunaan nähden, paina ruohonleikkuria nurmikon reunaa pitkin. Varmista, että leikkurin reuna ulottuu hieman nurmikon reunan yli (kuva L).

Terän irrottaminen (kuvat M, N)

Huomautus: BDMOW1200 käyttää uutta BLACK+DECKER-siipiterää (kat. # A6319) parempaa keräystä varten.

Varoitus! Varmista, että terä on kokonaan pysähtynyt ja irrota leikkuri virtalähteestä.

◆ Leikkaa 2x4 puukappaletta (12) (pituus 305 mm), jotta terä pyörisi siipimutterin irrottamisen aikana.
- Käännä laite kyljelleen. Käytä käsineitä ja suojalaseja. Varo leikkurin terävää terää.
- Aseta puukappale (12) kuvan M mukaisesti terän pyörimisen estämiseksi.
- Löysää ja irrota terän pultti kiertämällä sitä 14 mm:n avaimella (13) vastapäivään.

SUOMI

(Alkuperäisten ohjeiden käännös)

- Vedä terä (11), terän eristyskappale (15) irti kuvan N mukaisesti. Tarkista kaikki osat vaurioiden varalta ja vaihda tarvittaessa.

Terän asentaminen (kuva O)

• Aseta terän eristyskappale (15) ja sen jälkeen terä (11) pultin akseliin niin, että terässä olevat kirjaimet osoittavat ulospäin. Aseta terän pultti vastaavaan akseliin.
  ◆ Kiristä terän pultti käsin mahdollisimman hyvin.
  ◆ Aseta puukappale (12) kuvan O mukaisesti terän pyörimisen estämiseksi.
• Kiristä terän pultti 14 mm:n avaimella kääntämällä avainta myötäpäivään.

Terän teroittaminen

Terävä terä leikkaa ruohoa parhaiten. Tylsä terä ei leikkaa ruohoa siististi. Käytä suojalaseja, kun irrotat, teroitat ja kiinnität terää. Normaalioloissa yleensä riittää, kun terä teroitetaan kaksi kertaa kesässä. Hiekka tylsyttää terän nopeasti. Jos ruoho kasvaa hiekkamaassa, terää voi joutua teroittamaan useammin.

Huomautus: Vaihda vääntyneen tai vahingoittuneen terän tilalle uusi.

Terän teroittamisessa huomioitavaa:

◆ Varmista, että terän tasapaino säilyy.
◆ Säilytä terän alkuperäinen teroituskulma.
◆ Teroita leikkaavat kohdat terän molemmin puolin ja poista metallia saman verran molemmilta puolilta.

Terän teroittaminen ruuvipenkissä (kuva P)

• Varmista aina ennen terän irrottamista, että terä on pysähtynyt ja leikkuri on irrotettu virtalähteestä.
  ◆ Poista terä ruohonleikkurista. Lue terän asennus- ja irrotusohjeet.
  ◆ Kiinnitä terä (11) ruuvipenkkiin (14).
• Käytä asianmukaisia suojalaseja ja suojakäsineitä ja varo teräviä reunoja. Viilaa terän leikkauspinnat hienolla viilalla (15) tai hiomakivellä. Säilytä alkuperäinen leikkauskulma. Tarkista terän tasapaino. Katso terän tasapainotusohjeet.
  ◆ Vaihda leikkurin terä ja kiristä hyvin.

Terän tasapainottaminen (kuva Q)

Tarkista terän (11) tasapaino asettamalla terän keskellä oleva reikä naulaan tai pyöreään ruuviavaimeen, joka on kiinnitetty ruuvipenkkiin vaaka-asentoon. Jos jokin terän pää pyörii alaspäin, viilaa laskevan pään terävää reunaa. Terä on tasapainotettu, kun kumpikaan pää ei painu alas.

Voiteleminen

Voitelu ei ole tarpeen. Älä voitele pyöriä. Niiden muoviset laakeripinnat eivät vaadi voitelua.

Puhdistaminen

Sammuta leikkuri ja anna terän pysähtyä. Käytä ruohonleikkurin puhdistamiseen vain mietoa pesuainetta ja kosteaa kangasta. Irrota alustan alapintaan mahdollisesti tarttunut leikkuujäte. Tarkista useiden käyttökertojen jälkeen kiinnikkeiden pitävyys.

Korroosion estäminen

Lannoitteet ja muut puutarhakemikaalit sisältävät aineita, jotka nopeuttavat metallien korroosiota. Jos ruohonleikkurin käyttöalueelle on levitetty lannoitteita tai kemikaaleja, ruohonleikkuri on puhdistettava heti käytön jälkeen seuraavasti:

Sammuta leikkuri ja irrota pistoke virtalähteestä. Pyyhi lannoitteelle altistuneet osat kostealla rievulla.

Huolto

Verkkojohdolla varustettu tai verkkojohdoton BLACK+DECKER-laite on suunniteltu toimimaan mahdollisimman kauan mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella työkalu/laite säilyttää suorituskykynsä.

Varoitus! Ennen verkkojohdolla varustetun tai verkkojohdottoman sähkötyökalun huoltoa toimi seuraavasti:

◆ Sammuta laite/työkalu ja irrota se verkkovirrasta.
- Jos akku on kiinteä, käytä akku täysin loppuun ja sammuta laite sitten.
- Irrota laturi pistorasiasta ennen laturin puhdistamista. Laturi ei tarvitse säännöllisen puhdistamisen lisäksi mitään muuta huoltoa.
◆ Puhdista työkalun, laitteen ja laturin ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla kangasliinalla.
◆ Puhdista moottorin kotelo säännöllisesti kostealla liinalla. Älä käytä hankaavia tai liuotinpohjaisia puhdistusaineita.
◆ Poista ruoho ja lika suojuksen alta säännöllisesti tylpällä kaapimella.

Vianetsintä

Jos laite ei näytä toimivan oikein, noudata seuraavia ohjeita. Jos tämä ei auta, ota yhteys paikalliseen BLACK+DECKER-huoltoliikkeeseen.

Varoitus! Ennen jatkamista sammuta ruohonleikkuri vapauttamalla työntöaisa ja odota kunnes terä pysähtyy.

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Leikkuri ei käynnisty.	Johtoa ei ole kytketty.	Kytke leikkuri toimivaan pistorasiaan.
	Virtapiirin sulake on palanut.	Vaihda sulake. (Jos tuote aiheuttaa toistuvasti sulakkeen palamisen, lopeta tuotteen käyttö välittömästi ja toimita se valtuutettuun BLACK+DECKER-huoltolikkeeseen huoltoa varten.
	Johto tai kytkin on vaurioitunut.	Anna valtuutetun BLACK+DECKER-huoltopalve-lun vaihtaa johto tai kytkin.
	Ruoho on liian pitkä.	Lisää leikkauskorkeutta ja aloita ruohon leikkaaminen kohdasta, jossa ruoho on matalampaa.
Laite toimii katkonaisesti.	Lämpökytkin on lauennut.	Anna moottorin jäähtyä ja lisää leikkauskorkeutta.
Laite tuottaa epätasaisen jäljen tai moottori käy voimakkaasti.	Leikkauskorkeus on liian pieni.	Lisää leikkauskorkeutta.
	Terä on tylsä. Laita terä	takaisin paikalleen.
	Laitteen alaosa on tukkeutunut.	Tarkista laitteen alaosa ja puh-dista se tarpeen mukaan (käytä aina paksuja suojakäsineitä)
	Terä on asennettu ylösalaisin.	Asenna terä oikein.

Ympäristönsuojelu

Toimita tämä laite erilliskeräykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa talteen tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaan. Lisätietoa on saatavilla osoitteessa www.2helpU.com

Tekniset tiedot

		BDMOW1200 TYPE1
Jännite	V_AC	230
Ottoteho	V 1200
Kuormittamaton nopeus	min ^-1	3500
Korkeussäätö	mm 23 - 68
Terän pituus	mm 320
Paino Kg		9,35

Käden/käsivarren painotettu tärinäarvo: = 2,5 m/s ^2 , epävarmuus (K) = 1,5 m/s ^2 .

Äänenpainetaso käyttäjän paikalla: L_PA : 78,5 dB(A); K= 4,0 dB(A)

Äänitehotaso (L _wA ): 93 dB(A); K= 3 dB(A)

EY-vaatimustenmukaisuusvakuutus KONEDIREKTIIVI ULKOILMAMELUDIREKTIIVI

BDMOW1200 -ruohonleikkuri

Black & Decker ilmoittaa, että tuotteet, jotka on kuvattu kohdassa Tekniset tiedot, täyttävät seuraavien direktiivien vaatimukset:

2006/42/EY, EN 60335-1:2012 + A11:2014 + A13:2017, EN 60335-2-77:2010

2000/14/EY, Ruohonleikkuri, L < 50 cm, Liite VI,

DEKRA Certification B.V. Meander 1051 / P.O. Box 5185

6825 MJ ARNHEM / 6802 ED ARNHEM Netherlands.

Akustisen tehon taso direktiivin 2000/14/EY (artikla 12, liite III, L<50 cm) mukaisesti:

mitattu äänitehotaso L_wA : 93 dB(A); K=3 dB(A). taattu äänitehotaso L_wA : 96 dB(A).

Nämä tuotteet täyttävät myös direktiivien 2014/30/EU ja 2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyden Black & Deckeriin seuraavassa osoitteessa. Tiedot ovat myös käyttöohjeen takakannessa.

Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden tämän ilmoituksen Black & Deckerin puolesta.

Becky Cotsworth

Päällikkö – Outdoor Products Group

Black & Decker on vakuuttunut tuotteidensa korkeasta laadusta ja tarjoaa kuluttajille 24 kuukauden takuun, joka astuu voimaan ostopäivänä. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

Edellytyksenä takuun saamiselle on, että vaade täyttää Black & Deckerin ehdot ja että ostaja toimittaa ostotositteen jälleenmyyjälle tai valtuutetulle huoltolikkeelle. Black & Deckerin kahden vuoden takuun ehdot ja lähimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla osoitteessa www.2helpU tai ottamalla yhteyttä paikalliseen Black & Deckerin toimipisteseen tässä ohjekirjassa ilmoitettuihin osoitteisiin.

SUOMI

(Alkuperäisten ohjeiden käännös)

Käy verkkosivuillamme osoitteessa www.blackanddecker.fi ja rekisteröi uusi Black & Decker -tuotteesi saadaksesi tietoa uusista tuotteista ja erikoistarjouksista.

ΕΛΛΗΝΙΚΑ
