Tuotetyyppi	Kompressori
Merkki	Metabo
Malli	Mega 69090 D
Luokka	Kompressori
Käyttötarkoitus	Paineilman tuotanto ammattikäyttöön tarkoitetuille paineilmakoneille
Kompressorin tyyppi	Mäntäkompressori
Painelieriö	Kyllä
Paineilmaliitäntöjen lukumäärä	3 (säätelemätön ilma, säädelty suodatettu öljytön ilma, säädelty suodatettu öljyinen ilma)
Paineensäätö	Kyllä, säädettävä
Painemittarit	2 (säiliön paine ja normaali paine)
Paineilmalubrikaattori	Kyllä, integroitu
Suodatin-paineenalennin	Kyllä
Turvalaite	Varoventtiili
On/off-kytkin	Kyllä
Kuljetuskahva	Kyllä
Pyörät	Kyllä (asennus vaaditaan)
Kaapelikelaus	Kyllä
Säännöllinen huolto	Tyhjennä lauhteenpoisto päivittäin; vaihda öljy 500 käyttötunnin välein
Korjaukset	Vain pätevä teknikko
Ympäristönsuojelu	Hävitä lauhde ja käytetty öljy ympäristöystävällisesti

Usein kysytyt kysymykset - Mega 69090 D METABO

Kuinka otan Metabo Mega 69090 D -kompressorin käyttöön?

Ennen ensimmäistä käyttöä asenna pyörät ja paineilmalitäntä. Tarkista kompressorin ja ilmalubrikaattorin öljytaso. Täytä öljyä tarvittaessa. Varmista, että lauhteenpoiston poistoaukko on suljettu. Liitä laite yhteensopivaan maadoitettuun pistorasiaan ja käynnistä on/off-kytkimellä.

Kuinka säädän ulostulopaineen?

Käytä paineensäädintä (6) normaalipaineen säätämiseen. Säädöllinen arvo näkyy normaalipainemittarissa (5). Varmista, että normaali paine ei ylitä liitetyn työkalun enimmäiskäyttöpainetta.

Mitä öljyä kompressorissa tulisi käyttää?

Käytä laadukasta erityiskompressoriöljyä, joka vastaa teknisiä tietoja (katso ohjeen luku 12). Öljyn tason tulisi olla öljyn tarkistusikkunan (11) keskellä.

Kuinka usein kompressorin öljy on vaihdettava?

Täydellinen öljynvaihto on suoritettava 500 käyttötunnin välein öljyn tyhjennusruuvin (12) kautta.

Kuinka ilmansuodatin puhdistetaan?

Ilmansuodatin (9) on puhdistettava 50 käyttötunnin välein (katso kuva F, sivu 3). 250 tunnin välein se on vaihdettava. Käytä puhdasta liinaa tai paineilmaa.

Mitä tehdä, jos kompressori ei käynnisty?

Tarkista verkkosähköjännite, virtajohto, sulake ja pistorasia. Jos laite on kuuma, anna sen jäähtyä (ylikuumenemissuojaus). Jos ongelma jatkuu, päästä paine pois säiliöstä ja yritä uudelleen. Katso ohjeen luku 11.

Kuinka säiliön lauhteenpoisto tehdään?

Lauhde on tyhjennettävä päivittäin lauhteenpoistoventtiilin (3) kautta. Huomio: lauhde sisältää öljyjäämiä, hävitä se ympäristöystävällisesti.

Mitkä ovat eri paineilmalitännät?

Laitteessa on kolme pikaliitäntää: (13) säätelemättömälle ilmalle, (19) säädellylle, suodatetulle ja öljyttömälle ilmalle, ja (20) säädellylle, suodatetulle ja öljyiselle ilmalle (öljymäärän säätö).

Mitä turvallisuusohjeita on noudatettava?

Käytä suojalaseja, kuulonsuojaimia ja liukuesteellisiä jalkineita. Älä koskaan suuntaa ilmavirtaa ihmisiä kohti. Irrota laite verkosta ennen huoltotoimenpiteitä. Käytä vikavirtasuojaa (30 mA) ennen laitetta.

Kuinka kompressori varastoidaan talvella?

Jos on pakkasvaara (alle -5°C), irrota laite ja lisävarusteet ja säilytä ne pakkaselta suojassa. Tyhjennä lauhde säiliöstä ja suodatin-paineenalentimesta. Pakkanen voi tuhota laitteen.

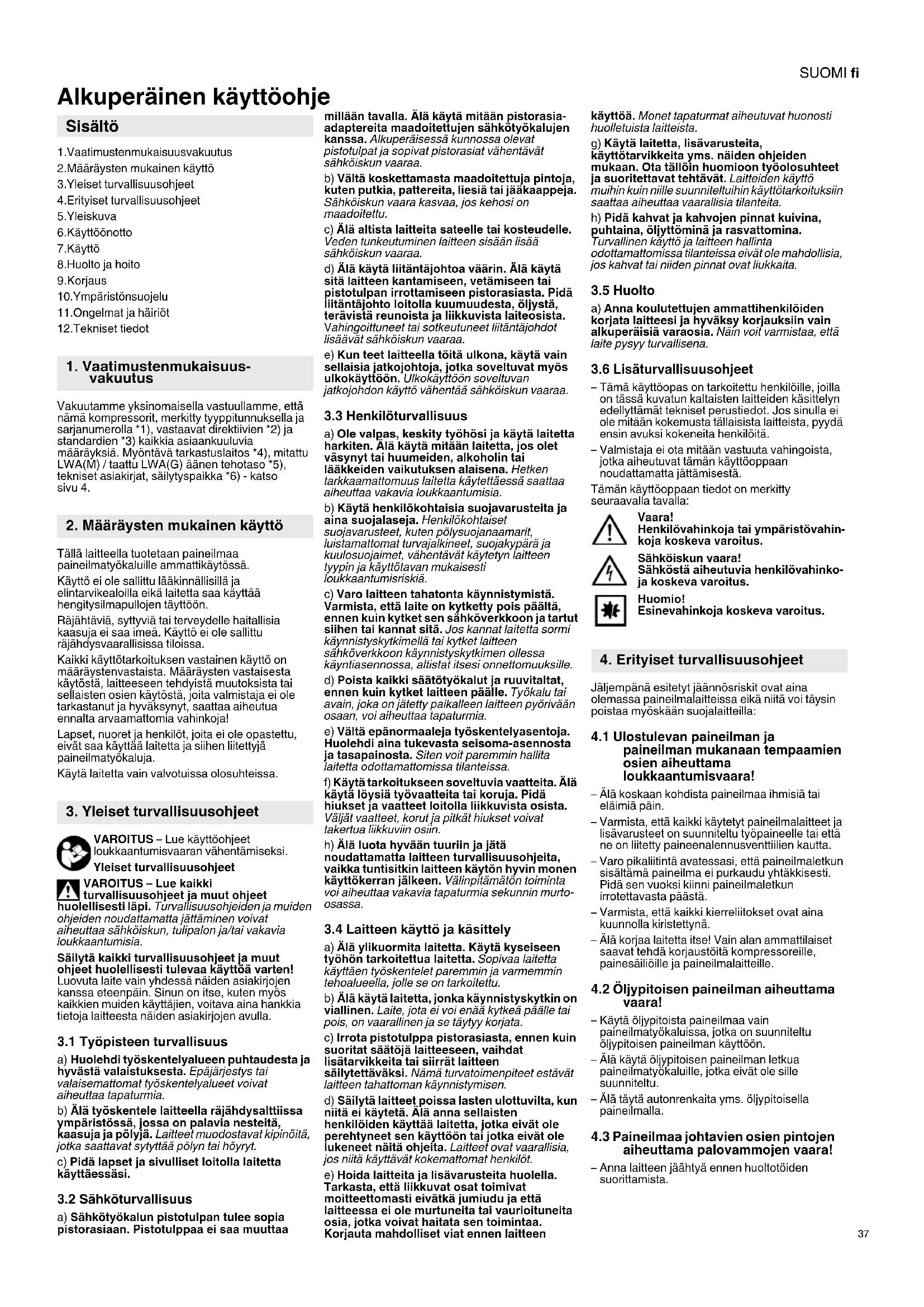

KÄYTTÖOHJE Mega 69090 D METABO

Alkuperäinen käytöohje

Sisälto

1.Vaatimustenmukaisuusvakuutus
2.Maaraysten mukainen käytö
3.Yleiset turvallisuusohjeet
4.Erityiset turvallisuusohjeet
5.Yleiskuva
6.Kayttoonotto
7. Kaytto
8.Huolto ja hoit
9.Korjaus
10.Ymparistonsuojelu
11.Ongelmat ja hairiot
12.Tekniset tiedot

1. Vaatimustemmukaisuusvakuutus

Vakutamme yksinomaisella vastuullamme,ettana mānkompessorit, merkitty tyypitunnuksella ja sarjanumerolla *1), vastaavat direktivien *2) ja standardien *3) kaikkia asiaankuluvia maarayksiä. Myontävā tarkastuslaitos *4), mitattu LWA(M)/taattu LWA(G) aänen tehotaso *5), tekniset asiakirjat, saïlytyspaikka *6)- katso sivu 4.

2. Määräysten mukainen käytö

Talla laitteella tuotetaan paineilmaa paineilmatyokalulle ammattkaytossa.

Käytö ei ole salittu läkkinnällisila ja elintarvikealoilla eikä laitetta saa käyttä hengityslmapullojen täytöön.

Rajāhtāvi, sytyvi, tai terveydelle haitallisia kaasaju e saa imea. Käytö e ole salittu rajahdyvaarallisissa sloitta.

Kaikki käytöktarkoituksen vastainen käytö on märäystenvastaista. Märäysten vastaisesta käytösta, liaitteeen tehdyista muutoksista tai sellaisten osien käytösta, joita valmistaja ei ole tarkastanut ja hyväksynt, saattaa aiheutua ennalta arvaamattomia vahinkoja!

Lapset, nuoret ja henkilot, joita ei ole opastetu, eivat saa kayttaa laitetta ja sihen litettyja paineilmatyokaluja.

Käytä Iaitetta vain valvotuissa oloshteissa.

3. Yleiset turvallisusuohjeet

VAROITUS - Lue käytöohjeit
loukkaantumisvaaran vahentämiseksi
Yleiset turvallisuusohjeet

VAROITUS - Lue kaikkirurvallisuusohjeet ja muut ol

huolellisesti lapi. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jattaminen voivat aiheuttaa sahkiskun, tulipalon ja/taivakavia loukkaantumisia.

Sälytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käytöä varten! Luovuta laite vain yhddessa näiden asiakirjojen kanssa eteenpään. Sinun on itse, kuten myos kaikkien muiden käytäjänen, voitava aina hankkia tietoja laitteesta näden asiakirjojen avulla.

3.1 Työpisteen turvallisuus

a) Huolehdi työkentelyaleen puhtaudesta ja hyvästa valiastksesta. Epäjärestys tai valaisemattomat työkentelyalueet voivat aiheuttaa tapaturmia.

b) Alä työskentele laitteella rajähydysalttiissa ympäristössa, jossa on palavia nesteitä, kaasaanja poljja. Laitteet muodostavat kipinoitä, jotka saattavat sytyttä polyn tai hóryt.

c) Pida lapset ja sivulliset loitolla laitetta kayttäessä.

3.2 Sahkoturvallisuus

a) Sähkötyokalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa

millaan tavalla. Alä käytä mitään pistorasiadapteerea maadoitettujen sähkötyokalujen kansa. Alkuperäisesa kunnossa olevatpistotulpat ja sopivat pistorasiat vahentavatsähköiskun vaaraa.

b) Välta koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesi tai jäkaappeja. Sähköskun vaara kasvaa, jos kehosi on maadoitellu.
c) Alä altista laitteita sateelle tai kosteudelle.
Veden tunkeutuminen laitteen sisān lisāa sahköiskun vaaraa.
d) Alä kaytä liitantäjohtoa vaärin. Alä kaytä sita laitteen kamtamiseen, vetamiseen tai pistotulpan irrottamisen pistorasiasta. Pida liitantäjohto loitolla kuumuudesta, öljysta, teravista reunoista ja likkuvista laiteosista. Vahingoittuneet tai sokeutuneet liitantäjohdot lisävat sähköskun vaaraa.
e) Kun teet laitteella toitä ulkona, kayta vain sellaisia jatkojohtoja, jotka soveltuvat myosulkokaytfoon. Ulkokayttoen soveltuvan jatkojohden kayttö vahentaa sahköskun vaaraa.

3.3 Henkiloturvallisuus

a) Ole valpas, keskity työhosi ja käytä laitetta harkiten. Äla käytä mitään laitetta,Jos olet väsnyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus laititta käytetäesssa saattaa aiheuttaavakavia loukkaantumisia.
b) Kayta henkilkohtaisia suojavarusteita ja aina suojalaseja. Henkilkohtaiset suojavaristeju, kuten polysojuanaamarit, luistamattomat turvajalkinee, suojakypara ja kuulosuojaimet, vahentavat kaytetyn laitteen tyypin ja kayttotavan mukaisesti loukkaantumisriskia.
c) Varo laitteen tahatonta kaynnistymista.
Varmista, etta laite on kyketty pois paalta,
enne kuin kykt sen sahköverkloon ja tartut
siihen tai kann sita. Jos Kannat laitetta sormi
kaynnistnyskytkimellai tai kykt laitteen
sahköverkloon kaynnistyktem ollessa
kayniasennossa, altistat itsesi onnettamuuksville.
d) Poista kaikki säätötyokalut ja ruuvitalt, ennen kuin kytket laitteen paälle. Tyokalu tai avain, joka on jätetty paikalleen laitteen pyörivään osaan, voi aiheuttaa tapaturmia.
e) Välta epanormaaleja työskentelyasentoja. Huolehdi aina tukevasta seioma-asennosta ja tasapainosta. Siten voit paremn min hallita laitetta odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä lóysiä työvaatteita tai kojuja. Pidä hiukset ja vaatteet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua likkuviin osii.
h) Alä luota hyvään tuuriin ja jatā noudattamatta laitteen turvallisuusohjeita, vaikka tuntisitkin laitteen käytön hyvin monen käytökerran jälkeen. Valinpätamaton toiminta voi aiheuttaa vakavia tapaturmia sekunnin murtosassa.

3.4 Laitteen käytto ja käsittely

a) Alä ylikuormita laitetta. Käytä kyseseen työhön tarkoitetta laitetta. Sopivaa laititta käytäen työskeentelet paremmi ja varmemmin tehoalueella, jolle se on tarkoitettu.
b) Alä kāytä laitetta, Jonka käynnistysktytk in viallinen. Laite, jota ei voi ena kytkepaalle tai pois, on vaarallinen ja se tatyj korjata.
c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat saatojā laitteeseen, vaihdat lisātarvikkeita tai siirrat laitteen saiyeltetävasksi. Nämā turvatoimenpiteet estavat laitteen tahattoman kaynistymisen.
d) Säilytä laitteet poissa lasten ulottuvilta, kun niita ei käyteta. Alä anna sellaisten henkildönen käyttaa laitetta, jotka eivat ole perehntyeneen sen käyttoän tai jotka eivat ole lukeneet naita ohjeita. Laitteet ovat vaarallisia, sos niita käyttavat kokemattomat henkilöt.
e) Hoida laitteita ja lisavarusteita huolella.
Tarkasta, etta likkuvat osat toimivat
moitteettomasti eivatkajuniudu ja etta
laitteessa eie ole murtuteita tai vaurioituneita
osia, jotka voivat Haitata sen toimintaas.
Korjauta mahdolliset viat ennen laitteen

kayttoa. Monet tapaturmat aiheutuvat huanosti huolletuista laitteista.

g) Kayta Iaitetta, lisavarusteita, kayttotarvikkeita yms. naiden ohjeiden mukaan. Ota talloin huomioon tyolosuheet ja suoritettav tehtavat. Laitteiden kaytto muihin kuin nille sunniteituihin kayttokoltuksiin saattaa aiheuttaa vaarallisia tilanteita.
h) Pida kahvat ja kahvojen pinnat kuivina, puhtaina, olyttomina ja rasvattomina. Turvalinkenaytto ja laiteen hallinta odottamattomissa tilanteissa eivat ole mahdolisia, jos kahvat tai niiden pinnat ovat liukkaita.

3.5 Huolto

a) Anna koulutettujen ammattihenkilöden korjata laitteesi ja hyväksy korjauksiin vain alkuperäisä varaosia. Nain voit varmistaa, etta laite pssyy turvallisena.

3.6 Lisāturvallisuusohjeet

-Tamä kaytöopas on tarkoitetu henkilöille, joilla on tassā kuvatun kaltaisten laitteiden käsittelyn edellyttamat tekniSET erputiedot. Jos sinulla ei ole mitään kokemusta tällaistisa laitteista, pyyda ensin avuksi kokeneita henkilöitta.
- Valmistaja e ota mitään vastuuta vahingoista, jotka aiheutuvat tāmākaytöoppaan noudattamatta jattamisesta.

Tämän käytöoppaan tiedot on merkitty seuraavalla tavalla:

Vaara!

Henkilovahinkoja tai ymparistovahinkoja koskeva varoitus.

Sahköiskun vaara!

Sähköstä aiheutuvia henkilövahinkoja koskeva varoitus.

Huomio!

Esinevahinkoja koskeva varoitus.

4. Erityiset turvallisuusohjeet

Jäljempänä esitetyt jännösriskit ovat aina olemassa painelmalaiteissa eika niitta voi täysin poistaa myoskäan suojaläitteila:

4.1 Ulostulevan paineilman ja paineilman mukanaan tempaamien osien aiheuttama loukkaantumisvaara!

• Alä koskaan kohdista paineilmaa ihmisii tai elaimi pain.
  Varmista, etta kaikki kaytetyt paineilmalaitteet ja lisavarusteet on sunnitteltu tyopagneelle tai etta ne on lietty paineenalensunventielen kautta.
• Varo pikalitinta avatesassi, etta paineilmalekun sisaltampa paineimla ei purkaudu yhtakkiseesti. Pida sen vuksi kianni paineilmalekun irrotettavastapaasta.
  -Varmista, etta kaikkierrelitokset ovat aina kuunnolla kiristetynä.
• Älä korjaa laitetta itse! Vain alan ammattilaiset savat theda körjaustöitä kompressoreille, painesäliöille ja paineilmalaiteille.

4.2 Oljypitoisen paineilman aiheuttama vaara!

• Käytä öljypitoista paineilmaa vain paineilmätyokaluissa, jotka on sunnitteltu öljypitoisen paineilman käytöän.
• Alä kāyī tā oljypitōisen paineilman letkua paineilmatyōkaluille, jotka eivāt ole sille suunnǐltu.
• Alä tayta autonrenkaita yms. öljypitoisella paineilmalla.

4.3 Paineilmaa johtavien osien pintojen aiheuttama palovammojen vaara!

• Anna laiteen jähtyä ennen huoltotöiden suorittamista.

SUOMlfi

4.4 Liikkuvien osien aiheuttama Ioukkaantumis- ja puristumisvaara!

• Alä ota tātā laitetta kāyttoän ilman asennettuja suojalaitteita.
• Ota huomion, etta laite kaynnistyy automaattisesti, kun se on saavuttanut vahimmaispaineen! - Varmista ennen huoltotoden aloittamista, etta laite on irrottuv verkkovirrasta.
• Varmista, etteki käynistettäessä (esimerkiki shuhtotoiden jälkeen) sahkolaiteessa ole enaa asennustyokaluja tai irrallia osia.

4.5 Riittämattomästa henkilokohtaisesta suojavarustuksesta aiheutuvat vaarat!

-Kayta kuulosuojaimia.
-Kayta suojalaseja.
- Käytä hengityssuojainta polyä tuottavissa toissä
taiJos toiden yhtydeessä voi muodostua
terveydelle haitallisia kaasuja, sumuja tai
hönyjä.
-Kayta soveltuvaatyovaatetusta.

-Kayta Iiukumattomia kenkia.

4.6 Laitteen vioista aiheutuvat vaarat!

-Hoida sahkolaitetta ja lisarvikkeita huolellisesti. Noudata huoltemaarayksia.
Tarkista laite ennen jokaista käytökertaa mahdollisten vauroiden varalta: Ennen kuin jatkat laiteen käytö, varmista,etta suojalaitteet tai pienivauroita saanee laiteosat toimivat moitteetomasti annettjuen märäyksien mukaisesti. Vauroituneen laiteen saa ottua uudelteen käytöän vasta sitten, kun se on korjattu ammatitaitoisesti kuntoon.
Tarkasta, toimivatko likkuvat osat moitteetomastij a etteivat ne ole jumissa. Kaikkien osien taytyk ola oikein asennettuna ja tayttta kaikki vaatimukset, jotta sahkolaitteen moitteeton toiminta voidaan taata.
VaurioiTuneet suojalaitteet tai osat taTyty korjatai tai vailtaa asianmukaisesti valtuutetun ammattikorjaamon toimesta.

4.7 Lisāturvallisuusohjeet

-Huomioi kulloisissakin luvuissa esitetyt erityiset turvallisuusohjeet.
- Huomioi tarvittaessa kompressorien ja paineilmatyokalujen kasittelya koskevat erityiset yosuojelu- tai tapaturmantjuntamaraarayket.
Noudata valvottavien laitteistojen kaytosta annettuja laillisia maarayksia.
-Ota Iaitteen kaytossa ja varastoinnissa huomiono, etta ulosvalu lauhdevesi ja muut kayttoaineet likaavat ymparistoa ja voivat aiheuttaa ymparistovahinkoja.
-Ota ymparistotekijat huomioon.

4.8 Laitteessa olevat symbolit (riippuvat mallista)

Lue kayttoopa.

Varoitus kuumien osien koskettamisesta
aiheutuvista henkilovahingoista.

Käytä suojalaseja.

Varoitus automaattisesta kaynnistymisesta.

Varoitus vaaralliseta sahkjannitteesta.

Taattu aen tehotaso.

Ota huomionkiertosuunta.

4.9 Turvalaitteet

Varoventtiilli

Jousikuormitteinen varoventtiili (4) havahtuu, kun suurin salitttu paine ylitty.

5. Yleiskuva

Katso sivu 2.

1 Ilmanpuristin
2 Painesäijö
3 Lauhdeeden ulostuloaukko
4 Varoventtili
5 Painemittari - saatopaine
6 Painesaadin
7 Painemittari -saliopaine
8 Kayttokytkin
9 Ilmansuodatin /ilmansuodattimen kotelo
10 Oljynsulkutulppa
11 Oljyn tarkkailulasi
12 Ojlynpoistotulppa
13 Paineilmalitanta (pikalitin, ei esiasennettu), saatamaton ilmanpaine
14 Kilahihnan sujaritilā
15 Kuljetuskahva
16 Kaapelikelika
17 Suodatin/paineensaaadin
18 Paineilman voitelulaite
19 Paineilmalitanta (pikaliitin), saadetty, suodattu, oljyton paineilma
20 Paineilmalitantä (pikaliit), saadetty, suodatetu, oljypitoinen paineilma
riippuu mallista ja varusteista

6. Kayttoönotto

6.1 Kokoonpano (riippuu mallista)

1. Asenna pyorat kuvan mukaisesti (katso kuva A, sivu 3).
2. Asenna paineilmaliitanta (13) kuvan mukaisesti (katso kuva B, sivu 3).

6.2 Lauhdeveden poistoaukon tarkastus

Varmista,etta lauhdeveden poistoaukko (3) on suljettu.

6.3 Oljymaaran tarkastus

Tarkasta ilmanpuristimen oljymaärä oljyn tarkkailulasista (11). Lisaa tarvittaessa oljya oljyn tarkkailasin (11) puolivaliin. Oljylaatu, katso luku 12. Tekniset tiedot.

1. Ruuvaa auki oljynsulkutulppa (10).
2. Lissä öljyä öljyn tarkkailulasin (11) puolivaliin tai merkintaan asti.
3. Ruuvaa oljynsulkutulppa (10) takaisin kiinni.

6.4 Paineilmaoljyn taytto

(Katso kuva C, sivu 3).

1. Ruuvaa paineilman voitelulaite (18) auki.
2. Lisäa paineilmaöliya: Oljyn pinnantason on oltava molempien merkintöjen valissä.
3. Ruuvaa paineilman voitelulaite (18) takaisin kiinni.

6.5 Asennus

Laitteen asennuspaikan pitä olla seuraavien vaatimusten mukainen:

-kuiva, pakkaselta suojattu

• kestāvā, vaakasuora ja tasainen alusta.

Virheellinen asennus voi aiheuttaa vakavia tapaturmia.

-Varmista, etta laite ei paae rullautumaan pois, kaatumaan tai liukumaan.
-Suojalatteisin ja kayttoosiin pitaaina olla esteeton paasy.
- Älä sijoita laitetta sivuttain. Öljyä voi valuua ulos!

6.6 Kuljetus

• Älä sijoita laitetta sivuttain. Öljya voi valu ulos!

• Äla vedä laitetta letkusta tai verkkojohdosta. Kuljeta laite kuljetuskahvasta (15).

7. Kayltö

7.1 Verkkoliitanta

Vaara! Sahkojannite.

Ota laite kayttoin ainoastaan kuivassa ymparistossa.

Käytä laitetta ainoastaan virtalähteessä, joka tayttä seuraavat vaatimukset: Pistorasiat märäysten mukaisesti asennettu, maadoitettu ja tarkastettu, sulakkeet tekisten tietojen mukaisesti.

Asenna verkkjohto siten, etta se ei hairitse tyoskentelya eikä voi vahingoittua.

Tarkasta joka kerta, etta laite on pois paälä kytkettyna, ennen kuin liität pistolulpan pistorasian.

Suojaa verkkjoho'to kumuudelta, syovyttaviltanesteilta ja teraviltakulmita.

Käytä vain sellaisia jatkojohtoja, joiden johtimien lapimitta on riittävä (katso luku 12.Teknisitetod).

Käytä ulkokaytönn solveltuvia jatkojhtoja. Käytä ulkona vain tahan tarkoitukseen hyväksyttyja vaastaavastämerkittyja jatkojhtoja.

Alä kytke kompressoria pois paälta vetamällä pistotulppa irti pistorasiasta, vaan sammuta se kayttökykimella.

Kytke aina ensin eteen FI-suojakytkin (RCD),jonka maks. laukeamisvirta on 30mA

Vaihtovirtamalli: Tarkasta

kiertosunta!

Vaiheiden asennuksesta riippuen on mahdollista, etta mootorin kiertosunta on virheellinen. Se voi vauroiottaa laitetta. Tarkasta sen vuksi jokaisen uudelen liitannan jilkeen kiertosunta. Ilmanpuristimen hihnapyoran pitaa pyoria nuolen suuntaan (kilahihnan suosasaleikossa (14)).

Jos kiertosuunta on virheellinen, pitäa vaiheet vaihtaa verkkopistokkeessa.

1. Irrota pistolulppa verkosta.
2. Vaihda vaiheet kuvan mukaisesti ruvivittalta (katso kuva D, sivu 3): Paina kyktiä ruvivittalta hieman sisään ja kännä 180°.

7.2 Paineilman tuotanto

1. Kytke laite paallee kayttokytkimella (8) ja odota, kunnes sailiöen immäispaine on saavutettu (kompressori kytkeyty pois paälta). Sailiopaine naytetaan sailiön poinemittarissa (7).

Huomio!

Asetettu saatopaine ei saa olla suurempi kuin liettyjen paineimatyokalujen enimmaskayttopaine!

1. Saàdā saatopaine paineensaatimella (6). Ajankohtainen saatopaine naytetaa an saatopaineen painemittarissa (5).
2. Liīṭā paineilmaletku paineilmalitāntān:

-Paineimalitanta (13) sāṭamattomalle, suodattamottomalle paineilmalle
-Paineilmaliitantä (19) säädetyle, suodateulle, öljytömälle paineilmalle
Paineilmalitantä (20) saadetylle, suodateulle, olypitoiselle paineilmalle (oljymärä saadetaan saatoruuvilla (katso kuva E, sivulla 3)).

1. Liita paineilmatyokalu. Nyt voit tyoskennellapaineilmatyokalulla.
2. Kyte laite pois paàltä,Jos et halua valittomasti jatkaa tyoskentelya.Vedā sen jälkeen myos potistolppa iri pistorasiasta.
3. Päästa painesällon lauhdevesi paivittain ulos lauhdeveden poistoakosta (3).

8. Huolto ja hoito

Ennen kaikkia laitteelle suoritettavia toitä:

Kytke laite pois päälä. Irrota pistotulppa verkosta. Oodota kunnes laite on pysähtynyt. Varmista, etta laite ja kaikki käytetyi paineilmätyokalut seksä lisavarusteet ovat paineittomia.

Anna laitteen ja kaikkien käytettyjen paineilmatyokalujen sekä lisavarusteiden jähtya.

Kaikkien laitteelle suoritettavien toiden jälkeen:

Ota kaikki suojalaitteet uudelseen kaytttoon ja tarkasta ne. Varmista, etta laitteessa ei ole mitaan tyokalaja tai muita vastaavia esineita.

Tassä luvussa kuvattuja huoTo- ja korjaustöitä laajempia toitä saavat suorittaa vain alan ammattilaiset.

8.1 Tärkeitä tietoja

Huollot ja tarkastukset tulee suunnitella ja suorittaa laillisia maarayksiä noudattaen laitteen asennuksen ja kayttotavan mukaisesti.

Tarkastusviranomaiset voivat vaatia vastaavien dokumenttien esittamista.

8.2 Säännöllinen huolto

Huomio!

Tarkasta uudesta ilmanpuristima (1)
sylinterikannen pultit (katso luku 12.Teknisitetod) ensimmästen 50 ja 250 käytöttunnin jälkeen.

Ennen toiden aloittamista

Tarkasta paineilmaletkut vauroiden varalta ja vaihda ne tarvittaessa uusin.
-Tarkasta kierreliitosten kunnollinen kiinnitsys, tarvittaessa kirista.
Tarkasta liitantajoho vaurioiden varalta, ja anna tarvittaessa sahkoalan ammattilaisen vaihtaa se.
-Tarkasta paineilman voitelulaitteen (18) oljymara. Lisaa tarvittaessa paineilmaoliya

Päivittäin

• Päastä painesäillön lauhdevesi ulos lauhdeveden poistoaukosta (3).

50 käytötninn valein

-Puhdista ilmansuodatin (9) (katso kuva F, sivu 3).
- Tarkosta ilmanpuristimen oljymara oljyn tarkkailulasista (11) ja lisa tarvittaessa oljya. (Katso luki 6.)
- Valuta kondenssivesi pois suodatin/ paineensaatimesta (17).
- Puhdista suodatin/paineensaatimen ilmansuodatin tai vaihda se uuteen. (Katso kuva G, sivu 3).
Tarkasta kilahihna (katso kuva H, sivu 3): Ruuvaa kilahihnan suojartilla (14) irti. Tarkasta kilahihna, kirsta tarpeen vaatiessa tai vaihda uuteen. Kilahihnan kirstamiseksi avaa nelja ruuvia moottorin jalustasta ja siirra moottoria. Kirsta uudelleen moottorin jalustan ruuvit. Asenna kilahihnan suojartilla (14) takaisin paikalleen.

250 kayttotunnin valein

-Puhdista ilmensuodatin (9) tai vaihda se uuteen (katso kuva F, sivu 3).

500 kayttotunnin valein

• Päastä kaikki oljy ulos oljynpoistotulpasta (12) ja tayta uudella oljylla. (Katso luku 6.)

1000 käytötninn valein

• Anna tarkastuksen suorittaminen huoltokorjamon tehtavaksi. Se lisäa merkittavästi kompressorin käytökää.

8.3 Laitteen sailytys

1. Kytke laite pois pälä tja vedä pistotulppa irti pistorasiasta.
2. Tee painesaillio ja kaikki liitetyt paineilmatyokalut paineettomiksi.
3. Päastä painesälän lauhdevesi ulos lauhdeveden poistoaukosta (3).

4. Säilytä laite siten, etta asiattomat eivat paase käynistamän sitä.

5. Alä sijota laitetta sivuttain. Oljya voi valu a ulos!

Huomio!

Alä saïytä laitetta suojaamattomana ulkona tai kosteissa tiloissa.

Pakkasvaaran uhatessa

Huomio!

Pakkanen (< 5°C) rikkoo laitteen ja lisavarusteet, koska niissä on aina vetäl Pura laite ja lisavarusteet pakkasvaaran aikana ja saïlytä ne pakkaselta sujassa.

9. Korjaus

Vaara!

Vain sahkoalan ammattilaiset savat korjata naita laitteita!

Jos Metabo-laitteesi tarvitsee korjausta, ota yhtyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

10. Ymparistonsuojelu

Vaara!

Painesaillion lauhdevedessa on oljyamaia ja/tai ymparistolle vahingollisia epapuhtauksia. Havita lauhdevesi ymparistoystavlliseti vastaavien kerayspisteiden kautta!

Vaara!

Suodatin/paineensaatimen kondenssedess on oljjaamia ja/tai ymparistolle vahingollisia epapuhtauksia. Havita lauhdevesi ymparistoystavallisesti vastaavien kerayspisteiden kautta!

Vaara!

Hävita käytety ölj ilmanpuristimesta ymparstystavällisesti vastaivien kerayspisteiden kautta!

Noudata käytösta poistettujen koneiden,
pakkausten ja lisavarusteiden
ympäristystävällista havittämista ja kierrätstaskoskevia kansallisia märäyksiä.

Vain EU-maille: Alā havita laitteita kotitalousjatteiden mukana! Eurooppalaisen sahko-ja elektroniikkalaiteromusta annetun direktivin 2002/96/EY ja kansallisten lakisovellusten mukaiseesti pitäa käytösta poistettavat laitteet kerā erikseen ja toimittaa ymparistöa saastāvāan kierratykseen.

11. Ongelmat ja häiriöt

Vaara!

Ennen kaikkia laitteelle suoritettavia toita:

Kytke laite pois paälla. Irrota pistotulppa verkosta. Odota kunnes laite on pysähtynyt. Varmista, etta laite ja kaikkä kaytetyt paineilmatyokalut sekä lisavarusteet ovat paineettomia. Anna laiteen ja kaikkien kaytetyjen paineilmatyokalujen sekä lisavarusteiden jaähtya.

Tassà luvusa kuvattuja tota laajemmat tyot saa suorittaa vain sahkoalan ammattilainen tai maassasi toimva huoltolikkeemmne.

Kaikkien laitteelle suoritettavien toiden jälkeen:

Ota kaikki sojualaiteet uudelseen kaytttoon ja tarkasta ne. Varmista, etta laitceessa ei ole mitaan tyokalua tai muita vastaavia esineita.

Kompressori ei toimi:

Ei verkkojannitett.

-Tarkasta sahkjohto, pistotulppa, pistorasia ja sulake.

• Liian alhainen verkkojannite.
  -Kayta vain sellaisia jatkojohtoja, joiden johtimien lapimitta on riittava (katso luku 12.Teknisitiedot).Laitteen ollessa kylma: Valta jatkojdon kaytamista. Laiteen ollessa kylma: Paasta paineeta ulos painesaillioesta.
• Kompressori on kytkeytyny tois paälta, koska pistotulppa on irrotettu pistorasiasta, kun laite on ollut kännissna.
• Kytke kompressori ensin pois paälta käytökytkimellä (8) ja kyte se sen jälleen uudelleen paälle.
• Moottori ylikuumentunut, esim. riittamattoman ilmanvaihdon vuoksi (jaahdytsrivat peitossa).
  -Kytke kompressori pois päälä käytökykimellä (8).
• Poista ylikuumenemisen aiheuttaja. Anna jäähtyä noin kymmenen minuutin ajan.
  -Kytke kompressori uudelleen paalle kayttokytkimellä (8).

Kompressori toimii, mutta ei muodosta riittavaa painetta.

Lauhdeveden poistoakko ei ole tiivis.

-Varmista, etta lauhdeveden poistoaukko (3) on suljetti.
Tarkasta poistotulpan tiiviste, vaihda tarvittaessa uuteen.

Takaiskuventtiil vuotaa.

• Anna huoltokorjaamon huoltaa takaiskuventtiili.

Paineilmatyokalu ei saa riittavasti painetta.

Painesaaadinta ei ole kierretty riittavan auki.
- Kierra pinesaedin (6) enemm auki.
- Kompressorin ja paineilmatyökalun välinen letkuliitos vuotaa.

-Tarkasta letkuliitos, vaihda tarpeen vaatiessa. vahingoittuneet osat uusin.

12. Tekniset tiedot

Silykyset sivulla 3 annetuille tiedoille.

Pidatämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

A i m u t e h E=tabtoheo

L_eff =tehollinen tuottomäärä 80% enimmäispaineella

p e n i m m a V=saillon koko

a =ilmanpoistoaukkojen lukmuäärä

z =sylinteriluku

Nm =sylinterikannen pulttien kiristysmomentti

n0 =enimmäiskierrosluku

G =jatkojohtojen suurin kokonaispituus ja johtimien lapimitta

A = mitat (PxLxK)

Tmax =suurin sallittu varastointi/ kaytolampotila

Tmin =alhaisin salittu varastointi- / kaytollampotila

Oel =oljymäärja -laatu oljynvaihdossa (riippuu mallista)

m =paino

* = joidenkin komponenttien kayttoika, esim. takaiskuventaillin tiiviste, lyhenee huomattavasti, jos kompressoria kaytetaan korkeissa lampotiloissa (suurimmassa salitussa tai sita korkeammassa varastointi-/kaytloampotilassa).

** = lampötiloissa, jotka alittavat alhaisimman sallun varastointi-/kaytölmpötilan on lauhdeveden jäatymisvaara painesällössä.

Annetut tekniset tiedot oval toleranssien mukaisia (vastaavat kyseisia voimassa oleva standardeja).

A Päästöarvot

Nama arvot mahdollistavat laitteen paaastrojen
arvoiimisen ja erilaisten laitteiden keskinaisen
vertailun. Kulloisstakin kayttolosuhteista ja
laitteen taKayttotarvikkeiden kunnosta riippuen
todellinen kuormitus voi olla kyseisia arvoja
suurempi tai pienemi. Ota arvoiinnissa huomiont
tyotaout ja vahaisemman kuormituksen jakots.
Maarita namtekijat huomioiden arvoitujen
arvojen perusteeilla kayttajän suojaamisen

SUOMlfi

vaadittavat toimenpiteet esim. tyonjärestelynn littyvat toimenpiteet.

Tyypillinen A-painotettu aanitaso:

LpA =aen painetaso

Lw =aen tehotaso

LWA(M) =mitattu aen ten tehotaso 2000/14/EY

mukaan

LwA(G) =taatt aen tehotaso 2000/14/EY

mukaa

Käytä kuulonsuojaimia!

K_DA , K_WA = epa varmuus

Typpikilvessä olevat tiedot:

A Valmistaja
B Tuote-, malli-, sarjanumero
C Laitenimitys
D Liitantajannite / tajuus
E Nimellisottoteho
F Nimellisvirta / suojausluokka
G Enimmäiskierrosluku
H Enimmaispaine
I CE-merkinta-tamalaite tayttaa EU-direktiivien
vaatimukset
vaatmuksenmukaisuusvakuutuksen
mukaisesti
J Valmistusvuosi
K Imuteho
L Tayttoteho
M Kierrosluku - ilmanpuristin
N Sylinteriluku
O Saillion koko
P Havittamissymboli (katso luku 10.)
