Produkttype	Kompressor
Mærke	Metabo
Model	Mega 69090 D
Kategori	Kompressor
Tilsigtet brug	Produktion af trykluft til professionelle trykluftværktøjer
Kompressortype	Stempelkompressor
Trykbeholder	Ja
Antal tryklufttilslutninger	3 (ureguleret luft, reguleret filtreret uolieret luft, reguleret filtreret olieret luft)
Trykregulator	Ja, justerbar
Manometre	2 (beholdertryk og normaltryk)
Trykluftsmøreapparat	Ja, integreret
Filterregulator	Ja
Sikkerhedsanordning	Sikkerhedsventil
Tænd/sluk-kontakt	Ja
Transporthåndtag	Ja
Hjul	Ja (montering nødvendig)
Kabelopruller	Ja
Regelmæssig vedligeholdelse	Tøm kondensat dagligt; skift olie hver 500. driftstime
Reparationer	Kun af kvalificeret tekniker
Miljøbeskyttelse	Bortskaf kondensat og brugt olie miljøvenligt

Ofte stillede spørgsmål - Mega 69090 D METABO

Hvordan tages kompressoren Metabo Mega 69090 D i brug?

Før første brug monteres hjulene og tryklufttilslutningen. Kontroller oliestanden i kompressoren og trykluftsmøreapparatet. Påfyld olie om nødvendigt. Sørg for, at kondensatudløbet er lukket. Tilslut apparatet til en kompatibel jordet stikkontakt, og brug tænd/sluk-kontakten til at starte.

Hvordan indstilles udgangstrykket?

Brug trykregulatoren (6) til at justere normaltrykket. Den indstillede værdi vises på manometeret for normaltryk (5). Sørg for, at normaltrykket ikke overstiger det tilsluttede værktøjs maksimale arbejdstryk.

Hvilken type olie skal bruges til kompressoren?

Brug en speciel kompressorolie af kvalitet, der svarer til de tekniske specifikationer (se kapitel 12 i vejledningen). Oliestanden skal være midt i oliekontrolvinduet (11).

Hvor ofte skal kompressorens olie skiftes?

Olieskift skal udføres hver 500. driftstime via olieafløbsskruen (12).

Hvordan rengøres luftfilteret?

Luftfilteret (9) skal rengøres hver 50. driftstime (se fig. F, side 3). Hver 250. time skal det udskiftes. Brug en ren klud eller trykluft.

Hvad gør man, hvis kompressoren ikke starter?

Kontrollér netspændingen, ledningen, sikringen og stikkontakten. Hvis apparatet er varmt, lad det køle af (overophedningsbeskyttelse). Hvis problemet fortsætter, aflast beholdertrykket og prøv igen. Se kapitel 11 i vejledningen.

Hvordan tømmes kondensat fra beholderen?

Kondensatet skal tømmes dagligt via kondensatudløbet (3). Bemærk: Kondensatet indeholder olierester, bortskaf det miljøvenligt.

Hvilke forskellige tryklufttilslutninger er tilgængelige?

Apparatet har tre hurtigkoblinger: (13) til ureguleret luft, (19) til reguleret, filtreret og uolieret luft, og (20) til reguleret, filtreret og olieret luft (med justering af oliemængde).

Hvilke sikkerhedsregler skal overholdes?

Bær beskyttelsesbriller, høreværn og skridsikre sko. Ret aldrig luftstrømmen mod personer. Tag stikket ud før vedligeholdelse. Brug en RCD-beskyttelsesafbryder (30 mA) foran.

Hvordan opbevares kompressoren om vinteren?

Ved frostfare (< -5°C) demonteres apparatet og tilbehøret og opbevares frostfrit. Tøm kondensatet fra beholderen og filterregulatoren. Frost kan ødelægge apparatet.

BRUGSANVISNING Mega 69090 D METABO

Om motorn går át fel häll maste faserna på nätkontakten bytas:

3.1 Sikkerhet på arbeitsplassen

Folgende, resterende farer finnes prinspiiert med trykkuftapparater og de kan ikke eliminereres helt gjemnon sikkerhetsinnretninger:

4.6 Fare ved feil på maskinen!

Se til at kondensatavlopet (3) er lukket.

6.3 Kontroller oljeniva

oljenivæt til kompressoren kontrolleres på oljeseglasset (11). Ev. etterfylles olje til midten av olje-seglasset (11). Oljekvalitet, se kapittel 12.Tekniske data.

• Apparatet må sikres mot Å rulle bort, velte og skli.
• Sikkerhetsinnretninger og betjeningselementer ma alltid varelett tilgengelige.
• Apparatet mä ikke legges på en side. Det kan renne ut olje!

6.6 Transport

• Apparatet må ikke legges på en side. Det kan renne ut olje!
• Ikke trekk apparatet etter slange aller nettkabel. Apparatet ma Transporteres etter transporthandtaket (15).

7. Bruk

7.1 Strømtilkobling

Legg ut den elektriske kabelen sik at den ikke hinder arbeidet og ikke kan skades.

Se alltid til at apparatet er slatt av, f#r du setter kontakten i stikkontakten.

Den elektriske kabelen违法犯罪 situations for varme, aggressive væsker eller skarpe kanter.

Bruk kun skjoteledning med tilstrekkelig ledertverrsnitt (se kapittel 12.Tekniske data).

Før alt arbeid pa maskinen:

Typiske A-veide lydnivær:

LDA =Lydttrykkniva

LWA =Lydeffektniva

LWA(M) mait lydeffektniva i henhold til 2000/14/ EF

L_WA(G) =garantert lydeffektniv i henhold til 2000/14/EF

KpA，KW=Usikkerhet

Bruk horselsvern!

NORSKno

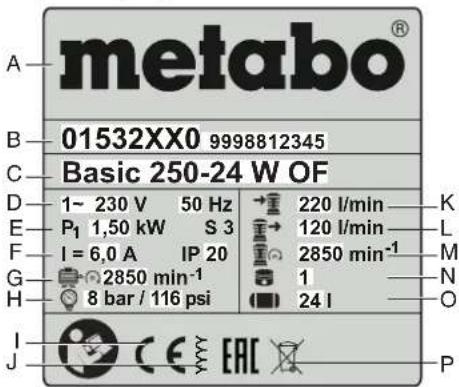

Angivelser på typeskitet:

A Fabrikant
B Artikel-, versjons-, serienummer
C Apparatbetegnelse
D Forbindelsesspenning/frekvens
E Nominell opptakseffekt
F Nominell strøm/vernetype
G Maks. turtall
H Maks. trykk
ICE-merking - i henhold til samsvarserklageringen overholder dette apparatet EU-direktivene
J Byggear
K Innsugningseffekt
L Fylleeffekt
M Turtall compressor
N Sylindertall
O Kielstorrelse
P Deponeringessymbol (se kapittel 10.)

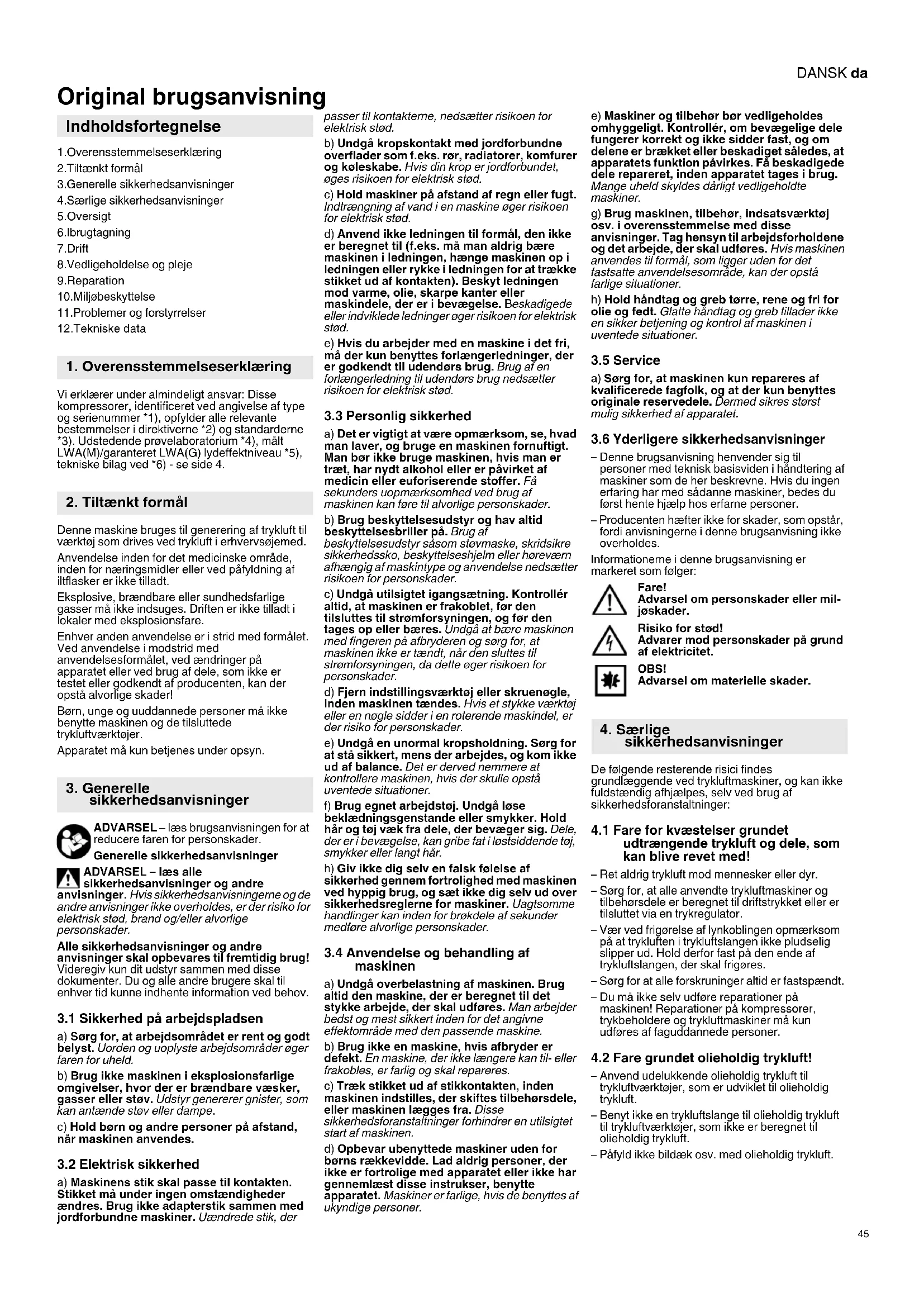

Original brugsanvisning

Indholdsfortegnelse

1.Overensstemmelseserklaering
2.Tiltaenkft formal
3.Generelle sikkerhedsanvisninger
4.Saerlige sikkerhedsanvisninger
5.Oversigt
6.lbrugtagning
7.Drift
8.Vedligeholdelse og pleje
9.Reparation
10.Miljobeskytelse
11.Problemer og forstyrelser
12.Tekniske data

1. Overensstemmelseserklaering

Vi erklær under alminderigt ansvar: Disse kompressorer, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3).Uddstedende provelaboratorium *4), malt LWA(M)/garanteret LWA(G) lydeffektniveau *5), teknske bilag vered *6)- se side 4.

2. Tiltaenk t formal

Denne maskine bruges til genedering af trykluft til værktj som drives ved trykluft i erhvervsjemed.

Anvendelse inden for det medicinske omrade,
inden for naeringsmidler erder ved paifyldning af
ilflisker er icike tilladt.

Eksplosive, brandbare eller sundhedsfarlige gasser må ikke indsuges. Driften er/DDt i likaler med eksplosionsfare.

Enhver,andenanvendelseeristridmedformalet. Ved anvendelseimodstrid med anvendelseformale,vedeandringerpa apparatusetllervedbrugafdele,somikke er testetellgokendtafproducenten,kan der opsta alvorlige skader!

Born,unge og uuddannede personer ma/DDke benytte maskinen og de tilsluttede trykluftvektjoer.

Apparatet maku kun betjenes under opsyn.

3. Generelle sikkerhedsanvisninger

ADVARSEL - Ies brugsanvisingen for at reducere faren for personskader.

Generelle sikkerhedsanvisninger

DVARSEL - Iaes alle

sikkerhedsanvisninger og andre

anvisinger. Hvis sikkerhedsanvisningerne og de andre anvisinger违法犯罪, er der risiko for elektrisk stad, brand og/eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til fremtidig brug! Videregiv kun dit udstyr sammen med disse dokumenter. Du og alle andre brugere skal til enhver tid kinne indhente information ved behov.

3.1 Sikkerhed pa arbejdspladen

a) Sorg for, at arbejdsorndet er rent og godt belyst. Uorden og uoplyste arbejdsornder eger faren for uheld.

b) Brug ici maskinen i eksplosionsfarlige omgivelse, hvor der er brandbare vasker, gasser elstov. Udstdyr genererer gnister, som kan anteende stov ell der dampe.

c) Hold børn og andre personer på afstand,\ när maskinen anvendes.

3.2 Elektrisk sikkerhed

a) Maskinens sik kal passage til kontakten. Stikket ma under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jord forbundne maskiner. Uændre sik, der

passer til kontakterne, nedsætter risikoen for elektrisk stad.

b) Undgå kropskontakt med jord forbundne overflader som f.eks. ror, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, öges risikoen for elektrisk stød.
c) Hold maskiner på afstand af regn eller fugt. Indtraengning af vand i en maskine oger risikoen for elektrisk stod.
d) Anvend ikke ledningen til formal, den ikke er beregnet til (f.eks. på aldrig bare maskinen i ledningen, hange maskinen op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede aller indviklede ledninger øger risikoen for elektrisk stod.
e) Hvis du arbejtes med en maskine i det fri, ma der kun benyttes forlaengerledninger, der er godkendt til udendors brug. Brug ai en forlaengerledting til udendors brug nedsætter risikoen for elektrisk stod.

3.3 Personlig sikkerhed

a) Det er vigtigt at vare opmærksom, se, hvad man laver, og bruge en maskinen fornuftigt. Man bo erkke bruge maskinen, hvis man er træt, har nydt alkohol eller er pavirket af medicin ell euforiserende stoffer. Få sekunders uopmærksomhed ved brug af maskinen kan fore til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller pa. Brug af beskyttelsesudstyr sasom stavmaske, skridsikre sikherhedssko, beskyttelseshjelm erler horeværn afhengig af maskintype og anvendelse nedsafter risikoen for persorskader.
c) Undgä utilisegtig igangsæting. Kontroller altid, at maskinen er frakoblet, for den tilssluttes til stromforsyningen, og for den tages op ell bares. Undga at bare maskinen med fingeren pa afbryderen og sorg for, at maskinen ilke er taendt, nar den sluttes til stromforsyningen, da dette oger risikoen for personskader.
d) Fjern indstillingsvarktoj erer skruenagle, inden maskinen taendes. Hvis et stykke varktoj ell en nagle sidder i en roterende maskindel, er der risiko for personskader.
e) Undgå en unormal kropsholdning. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere maskinen, hvis der skulle opstä uventede situationer.
f) Brug egnet arbejdsto. Undgå lose beklaedningsgenstande erler smykker. Hold här og toj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i lostsiddende toj, smykker ellert langt här.
h)Giv-ieke dig selv en falsk folelse af sikkerhed gennem fortrolighed med maskinen ved hyppig drug, og sæt-ieke dig selv ud over sikkerhedsreglerne for maskiner. Uagtsomme handlerlinger kan inden for brokdele af sekunder medfrole alvortige personskader.

3.4 Anvendelse og behandling af maskinen

a) Undgå overbelastning af maskinen. Brug altid den maskine, der er beregnet til det stykke arbejde, der skal udføres. Man arbejder bedst og mest sikkert inden for det angivne effektomrade med den passende maskine.
b) Brug/DDke en maskine, hvis afbryder er defekt. En maskine, der为之Laengere kan til- ellcr frakobles, er farlig og skal repareres.
c) Trak stikket ud af stikkontakten, inden maskinen indstilles, der skiftes tilbehorsdele, aller maskinen laegges fra. Disse sikkerhedsforanstaltninger forhindrer en utilsigtet start af maskinen.
d) Opbevar ubenyttede maskiner.uden for borns rækkevidde. Lad aldrig personer, der icke er fortrolige med apparatet uller icke har gennemlæst disse instrukser, benytte apparatet. Maskiner er farlige, hvis de benyttes af ukyndige personer.

e) Maskiner og tilbehør bør vedligeholdes omhyggeligt. Kontroller, om bevægelsede dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget saledes, at apparatets Funktion pavirkes. Fø beskadigede dele repareret, inden apparatet tags i brug. Mange uheld skyldes dãrligt vedligeholdte maskiner.

g) Brug maskinen, tilbehør, indsatsværktoj osv. i overensstemmelse medppe anvisninger. Tag hensyn til arbejdsofholdene og det arbeje, der skal udfores. Hvis maskinen anwendes til formal, som ligger utden for det fastsatte anvendelsesomrade, kan der opsta farlige situationer.

h) Hold handtag og greb tore, rene og fri for olie og fedt. Glatte handtag og greb tillader ici en sikker betjing og kontrl af maskinen i uventede situationer.

3.5 Service

a) Sorg for, at maskinen kun repareres af kvalificere de fagfolk, og at der kun benyttes originae resedede. Dermed sikres storst mulig sikkerhed af apparatet.

3.6 Yderligere sikkerhedsanvisninger

• Denne brugsanvising henvender sig til personer med teknik basiskiden i handtering af maskiner som de her beskrevne. Hvis du ingen erfaring har med sadanne maskiner, bedes du forst hente hjaelp hos erfarne personer.
• Producenten hæfter ikke for skader, som opstår, fordi anvisiningerne i dette brugsanvisning ikke overholds.

Informationerne i donne brugsanvisning er markeret som folger:

Fare!

Advarsel om persorskader eller miljøskader.

Risiko for stød!

Advarer mod personskader på grund af elektricitet.

OBS!

Adversel om materielle skader.

4. Særlige sikkerhedsanvisninger

De folgende resterende risici findes.
Grundaegende ved treykluftmaskiner, og kan ikke.
fuldstændig afhjaelpes, selv ved brug af.
sikkerhedsforanstaltninger:

4.1 Fare for kvæstelser grunddet udtrængende trykluft og dele, som kan blive revet med!

• Ret aldrig trykluft mod mensnesker aller dyr.
  Sarg for, at alle anvende trykluftmaskiner og tibehorsdele er beregnet til driftstrykket er er tilsluttet via en trykregulator.
• Vær ved frigørelse af lynkoblingen opmaerksom at at trykluffen i trykluftslangen ikke pludselig slipper ud. Hold derfor fast pa den Ende at trykluftslangen, der skal frigørés.
• Sorg for at alle forskruninger altid er fastspaendt.
• Du ma ikke selv udføre reparationer på maskinen! Reparlationer på kompressorer,trykbeholdere og trykluftmaskiner mag kun udfores af faguddannede personer.

4.2 Fare grundet olieholdig trykluft!

• Anvend udelukkende olieholdig trykluft til trykluftvaerktojer, som er udviklet til olieholdig trykluft.
• Benyt ikke en trykluftslange til oliehodig trykluft til trykluftværktøjer, som/DDke er beregnet til oliehodigtrykluft.
  Pafyld畸形 bidaek osv. med olieholdig trykluft.

DANSKda

4.3 Fare for forbrændinger pa overfladerne af de trykluftforende dele!

Lad maskinen kole af for vedligeholdsesasarbeje.

4.4 Fare for kvæstelser og klemning pa grund af bevægelige dele!

• Sæt ikke maskinen i drift ut den monteret beskyttelsesanordning.
  Vae opmaerkoms pa, at maskinen automatisk sætter i gang ved opnæelse af minimumstrykke! -Før vedligeholdsesarbejde skal det kontrolleres, om maskinen er taget fra strømmen.
  -Nar maskinen slas til (for eksempel after vedligeholdelseasarbeje), skal man sikre sig, at der laengere违法犯罪er vearktoj ellse dele i mel-apparatet.

4.5 Risiko ved utilstrækkelig brug af personligt beskyttelsessudstyr!

• Brug horeværn
• Brug beskyttesbriller.
  Bae en andedraetsmaske ved arbejde, som genererer stov, ellher his de der opstar sundhedsrarfige gasser, tager erer dampe.
  -Brug e g net arbejdstj.
• Brug skridsikre smo.

4.6 Der kan vare risiko på grund af mangler på maskinen!

Vedligehold el-apparatet samt tilbehoret omhyggeligt. Fog altid vedligeholdesefskriffterne.
- Kontroller maskinen for vt. beskadigelser for enhver drift. Ffor yderligere brug af maskinen skal man undersoge om beskyttesanordninger erler lettere beskadigede dele fungerer problemfrit og after hensigten. Et beskadiget apparat ma forst tages i brug igen, nar det er blevet fagmaessigt repareret.
- Kontroller, om de bevægelige dele fungerer feijfrit og ikke klemmer. Samlidge delie skal værè rigtigt monteret og opfylde alle betingelser for at sikre en feijfri drift af el-apparatet.
-Beskadigede beskyttelsesanordninger erler dele skal repareres elludskiftes af en elektriker.

4.7 Yderligere sikkerhedsanvisninger

Overholdennebrugsanvising, iser despecielle sikkerhedsanvisninger i de respektivekapitler;
- Overhold i givet fald fagforeningsmaaggie retningslinger er arbeitsdilmijforskrifter for handtering af kompressor og trykluftvarktojer.
Overhold de lovmaessige forskrifter for drift af anlag, som kraver overvagning.
Vær ved drift og opbevaring af maskinen opmærksom pa, at udtrængende kondensat og andre driftsmidler kan tilsmudse omgivelserne og forarssage skader pa miljoet.
- Tag altid hensyn til eksterne pävirkninger:

4.8 Symboler pa maskinen (afhaengig af model)

Laes brugsanvisningen.

Adversel om personskader ved beroring af varme dele.

Brug beskyttelsessbriller.

Adversel om automatisk igangsætning.

Adversel mod farlig elektrisk spænding.

Garanteret lydeffektniveau

Overhold omdrejningsretningen.

4.9 Sikkerhedsanordninger

Sikkerhedsventil

Den fjederbelastede sikkerhedsventil (4) reagerer, hvis det tilladte maksimaltryk overskrides.

5.Oversigt

Se side 2.
1 Kompressor
2 Tryk beholder
3 Kondensatudledning
4 Sikkerhedsventil
5 Manometer regulatortryk
6 Trykregulator
7 Manometer kedeltryk
8 Taend/sluk-kontakt
9 Luftfilter/Luftfilterhus
10 Oliesaetskrue
11 Olieskueglas
12 Olieaftapningsprop
13 Tryklufttilslutning (lynkoblon, ikker formoternt), urequleret trykluft *
14 Beskytteseggitter til kilerem *
15 Transportgreb
16 Kabelopvikling *
17 Filtertrykregulator
18 Smoreenhed med trykluft
19 Tryklufttislutming (lynkobling), reguleret, filtreret trykluft eden olei
20 Tryklufttilsnutting (lynkobling), reguleret, filtreret, olieholdig trykluft
* afhaengig af model/udstyr

6. Ibrugtagning

6.1 Samling (modelafhaengig)

1. Monter hjulene som vist (se Ill. A, side 3).
2. Montér tryklufttilsutningen (13) som vist (se III. B, side 3).

6.2 Kontrol af kondensatudledning

Sorg for at kondensatudledningen (3) er lukket.

6.3 Kontrol af oliestand

Kontroler oliestanden pa kompressoren pa olieskueglasset (11). Efterfyld i givet fald olie til midt pa olieskueglasset (11). For oliekvalitet, se kapitel 12.Tekniske data.

1. Skru oliesaetskruen (10) af.
2. Pafyd olie til midt pa olieskueglasset (11) ell er mearkningen.
3. Skru oliesaetskruen (10) paigen.

6.4 Pafyldning af pneumatikolie

Se III. C, side 3.

1. Skru smorenheden med trykluft (18) pa.
2. Pafyldning af pneumatikolie: Oliestanden skal befinde sig mullem de to markeringer.
3. Skru smoreenheden med trykluft (18) til igen.

6.5 Opstilling

Opstillingsstedet til maskinen skal opfylde de folgende krav:

Tort, frostbeskyytet
- Fast, vandret og jævnt underlag

Fare!

Der kan opstä alvorlige ulykker ved en fejlagtig opstilling.

• Sorg for at sikre maskinen sa den ikke ruller væk, vælter eller skrider.
• Sikkherhedsanordninger og betjeningselementer skal vare tilgengelige til enhver tid.
  -Laeg的进步 maskinen pa sider. Der kan trange olie ud!

6.6 Transport

-Laeg违法犯罪. Der kan trænge olie ud!
- Træk ikke i maskinen ved slangen eller stromktablet. Transporter maskinen ved transportgrebet (15).

7. Drift

7.1 Nettilslutning

Fare! Elektrisk spending.

Maskinen ma kun anvendes i torre omgivelser. Betjen kun maskinen ved en strømkilde, som opfylder de følgende krav: Stikdaser installerer et ifolge forskritterne, med jord forbindelse og kontrolleret; sikring i overensstemmelse med tekniske data.

Laeg stromkablet sadan, at det hverken forstyrrer ell er bliver beskadiget under arbejdet.

Kontrolier hver gang, om maskinen er frakoblet, for du indsaetter stromstikket i stikdase.

Beskyt stromkablet mod varme, aggressive væsker og skarpe kanter.

Anvend kun forlaengerledninger med et tilstrækkeligt værsnit (se kapitel 12.Tekniske data).

Anvend forlaengerledninger til udendors brug. I det fri m der kun bruges forlaengerledninger, som er godkendt til udendors brug og mærket tilsvarende.

Man skal altid forskoble en FI-afbryder (RCD) med en maks. brydestrøm pa 30 mA.

Ved udforsel med Drehstom:

Ved en forskert omdrejningsretning skal faserne skiftes pa stromstikket.

1. Traek stikket ud.
2. Skift faserne med en skruetraekker som vist (se III. D, side 3): Tryk kontakten en smule ind med en skruetraekker og drej den med 180.

7.2 Generering at trykluft

1. Tænd maskinen pa tend/sluk-kontakten (8) og vent til det maksimale kedeltryk er naet (kompressoren kobler fra). Kedeltrykkevises pa manometeret for kedeltryk (7).

Forsigtig!

Det indstillede regulatortryk mA违法犯罪 end det maksimale driftstryk pa de tilsluttede trykluftvaerktojer!

1. Indistil regulatortryk pa trykregulatoren (6). Det aktuelle regulatortryk vises pa manometeret for regulatortryk (5).
2. Tilslut trykluftslangen pa tryklufttilsutningen:

-Tryklufttilslutnng (13) til ureguleret, uifiltreertrykluft
-Tryklufttilsutninq (19) til reguleret, filtreret trykluft eden olie
- Tryklufttilslutnning (20) til reguleret, filtreret, olieholdig trykluft (oliemaengden indstilles pa stileskruen (se III. E, side 3.)

1. Tilsnut trykluftværktoget. Nu kan du arbejde med trykluftværktoget.

2. Sluk for maskinen, hvis du/DDke umiddelbart skal arbeje videre med den. Trak derefter ogsa stromstikket ud.

3. Udled kondensvand fra trykbeholderen via kondensatudledningen (3) hver dag.

8. Vedligeholdelse og pleje

Fare!

For alt arbejde pa maskinen:

Sluk for maskinen. Træk stikket ud. Vent til maskinen stander helt. Sørg for at maskinen og alle anvendte trykluftveerktojer og tilbehorsdele er.uden tryk.

After alt arbejde pa maskinen:

Saat alle sikkerhedsanordninger i drift igen, og kontroller dem. Sorg for at der ici findes værktogier erller lignende ved eri i maskinen.

Anden form for vedligeholdelse erler reparation end det, der er beskrevet i dette kapitel, mA kun udfores af fagfolk.

8.1 Vigtige informationer

Vedligeholdelse og kontroller skal planægges og udfores i henhold til de lovmaessige forskritter i overensstemmelse med opstillingen og maskinens driftsform.

Tilsynsmyndighederne kan forlange fremlaeggelse af den tilhorende dokumentation.

8.2 Regelmaessig vedligeholdelse

Forsigtig!

På den nye kompressor (1) skal man kontrollere tilspændingsmomentet på topstykkeboltene (se kapitel 12.Tekniske data) after de Forste 50 og 250 driftstimer.

Førhverpabegyndelseafarbejdet

-Kontroller trykluftslangerne for beskadigelser, og udskift dem om nodvendigt.
-Kontroller, at forskruninger er godt fastspændt, og efterspænd om nodvendigt.
-Kontroller tilslutningskabler for beskadigelser, og lad dem i givet fald udskiffe af en elinstallator.
- Kontroller oliestanden pa smoreenheden med trykluft (18). Efterfyld i givet fald pneumatikolie.

Dagligt

• Udled kondensvand fra trykbeholderen via kondensatudledningen (3).

Rengor luftfrittet (9) (se III. F, side 3).
- Kontroller oliestanden på kompressoren på olieskueglasset (11) og afterfyld i givet fald olie. (Se kapitel 6.)
- Udled kondensvand på filtertrykregulatoren (17).
Rengor luftfiltret i filtertrykregulatoren ell udskift det. (Se III. G, side 3).
- Kontroller kileremmen (se III. H, side 3): Skru beskyttelsesgitteret til kileremmen (14) af. Kontroller kileremmen, og efterspaend erller udskift den i givet fald. For ændring af remspændingen, skal man lösne de fire skruer pa motorens fod og Forskyde motoren. Stram skruerne pa motorens fod igen. Montér beskyttelsesgitteret til kileremmen (14) igen.

After 250 drifttimer

Rengor luftfiltret (9)ller udskift det (se Ill. F, side 3).

After 500 drifttimer

• Udled olie helt ved olieudledningsskruen (12) og udskift den. (Se kapitel 6.)

After 1.000 drifttimer

• Fá udførn en inspektion pa et autoriseret værksted. Herved öges driftsleviteten pa kompressoren betydelig.

8.3 Opbevaring af maskinen

1. Sluk maskinen og træk stromstikket ud.
2. Fjern trykket fra trykbeholderen og alle tilslutte de trykuftværktjoer.

3. Udled kondensvand fra trykbeholderen via kondensatudledningen (3).

4. Opbevar maskinen säledes, at den ikke kan sættes i gang af ubemyndigede.

5. Læg ikke maskinen på sideren. Der kan trænge olie ud!

Forsigtig!

Opbevar ikke maskinen ubeskyttet i det fri aller i fugtige omgivelser.

Ved risiko for frost

Forsigtig!

Frost (< 5^) odelaggerpumpe og tilbehør, da disse til enhver tid indeholder vand! Er der risiko for frost skal apparatet og tilbehore afmonteres og opbevarres beskyttet mod frost.

9. Reparation

Fare!

Reparationer på disse maskiner mag kun foretages af autoriserede elektrikere!

Henvend Dem til Deres Metabo-forhandler, nár De skal have repareret Deres Metabo el-vaerktoj. Adresser findes på www.metabo.com.

Kondensvandet fra trykbeholderen indeholder olierester og/eller miljøskadelige forureninger. Bortskaf kondensvandet miljømæssigt korrekt via de tilhorende insamlingssteder.

Fare!

Kondensvandet fra filtertrykregulatoren indeholder olierester og/eller milgaskadelige forureninger. Bortskaf kondensvandet miljernaessigt korrekt via de tilhorende indsamlingssteder.

Fare!

Bortskaf spildolie fra kompressoren miljømaessigt korrekt via de tilhorende indsamlingssteder!

Overhold de nationale regler om miljovenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehor.

Kun for EF-lande: Maskiner mä违法犯罪 smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald at elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte maskiner indams adskilt og genanvendes i en genbrugsproces.

11. Problemer og forstyrelser

Fare!

Før alt arbejde pa maskinen:

Sluk for maskinen. Trak stikket ud. Vent til maskinen standser helt. Sorg for at maskinen og alle anvendte trykuftvaerktojer og tilbehorsdele er eden tryk. Lad maskinen og alle anvendte trykuftvaerktojer og tilbehorsdele afkole.

Yderligere arbejder, som de der beskrives i dette kapitel, ma udelukkende finde sted ved en autoriseret elektriker, aller serviceafdelingen i dit land.

After alt arbejde pa maskinen:

Saat alle sikkerhedsanordninger i drift igen, og kontroller dem. Sorg for at der icke findes værktog erller lignende ved eri i maskinen.

Kompressoren korer畸形：

Ingen strom.
-Kabel, stik, stikdase og sikring kontrolleres.
For lav netspanding.
- Anvend forangerledninger med et tilstrækkeligt tvarsnit (se kapitel 12.Tekniske

data).Ved kold maskine: Undgå

forlaengerledninger. Ved kold maskine: Udled tryk pa trykbeholderen.

• kompressoren blev slukket ved et træk i stromstikket, mens den korte.
  -Sluk forst kompressoren pa taend/sluk-kontakten (8) og taend den derefter iten.
  Motoren overpheder, f.eks. ved manglende koling (koleribber er tildaekket).
  -Sluk kompressoren pa taend/sluk-kontakten (8).
  -Afhjaelp arsagen til overophedningen. Lad den afkole i ca. ti minutter
  -Taend kompressoren pa taend/sluk-kontakten (8)igen.

Kompressoren korer uden at opbyggetilstrakkeligt tryk.

Kondensatudledningen er utaat.

Sorg for at kondensatudledningen (3) er lukket.
-Kontroller tætningen på udledningsskruen, og udskift den i givet fald.

• Kontraventilen er utaat.
  -Lad kontraventilen efterse pa et autoriseret værksted.

Trykluftværktjoet fär ikke nok tryk.

Trykregulatoren er nikke skruet nok op.
-Skru trykregulatoren (6) opigen
- Slangeforbindelsen mellem kompressor og trykluftværktjo er utæt.
- Kontroller slangeforbindelsen, og udskift i givet fald beskadigede dele.

12. Tekniske data

Forklaringer til oplysningerne på side 3.

Forbeholdt eendringer som ffolge af tekniske fremskridt.

A=Indsugningsydelse

F=Pafyldningsydelse

L_ eff = Effektiv forsyningsmengde ved 80 %

maks. tryk

p=Maks. tryk

V = K e d e I s

a-Antarunangange z C y 1 n d

Nm =Tilspaendingsmoment pa

topstykeboltene

n0 =Maks. omdrejningstal

U =Tilslutningsspænding

=nominestrom

F=min.sikring

IP =kapslingsklasse

G =Maksimal samlet年龄段 og tvværsnit pa forlaergerledninger

A = mλl (LxBxH)

Tmax =maks. opbevarings-/driftstemperatur

Tmin =min. opbevarings-/driftstemperatur

• = Driftslevetiden på enkelte komponenter, f.eks. tætnig i kontraventilen reducedes betydeltigt, hviskompressoren drives ved hjoe temperaturer (maks. opbevarings-/driftstemperatur og hjøere).

** = Ved temperaturer under opbevarings-/ driftsttemperaterr er der fare for tilfrysning af kondensatet i trykbeholderen.

De angivne tekniske data er tolerancesat (svarende til de aktuelt gaeldende standarder).

A Emissionsværider

Disse værdier gør det muligt at bestemme maskinens emissioner ogSAMmenigne forskellige maskiner med hinanden. Alfter maskinens ell undersatsværktjønnes anvendelsesbetingelser og tilstand kan den faktiske belastning vaere højere ellavere. Tag ogsa hóje de forbjedspauser og perioder med lav belastning. Træf de nødvendige besykttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, pa baggrund af de anslaede værdier.

Typiske A-vaegtede lydniveauer:

LpA =lydtryksniv
L'WA =lydeffektniveau
L_WA(M) = malt hydtryksniveauaht.2000/14/EF

DANSKda

L_WA(G) =garanteret lydtryksniveau iht. 2000/14/ EF

K_DA K_WA = usikkerhed

Brug horeværn!

Angivelser pa typeskiltet:

A Fabrikant

B Artikel-, versions-, og seriennummer
C Maskinbetegnelse
D Tilslutnings-spanding/frekvens
E Nominal forbrugsydelse
F Nominei strom/kapslingsart
G Maks. omdrejningstal
H Maks. tryk
I CE-maerknng-denne maskine overholder EU-directiverne i henhold til overensstemmelseserklaeringen
J Byggear
K Indsugningsydelse
L Pafyldningsydelse
M Omdrejningstal kompressor
N Cylindrical
O Kedelstorrelse
P Bortskaffelsessymbol (se kapitel 10.)
