KÄYTTÖOHJE CMC644TP CANDY

Induktiokeittotason käyttöohje SUOMI

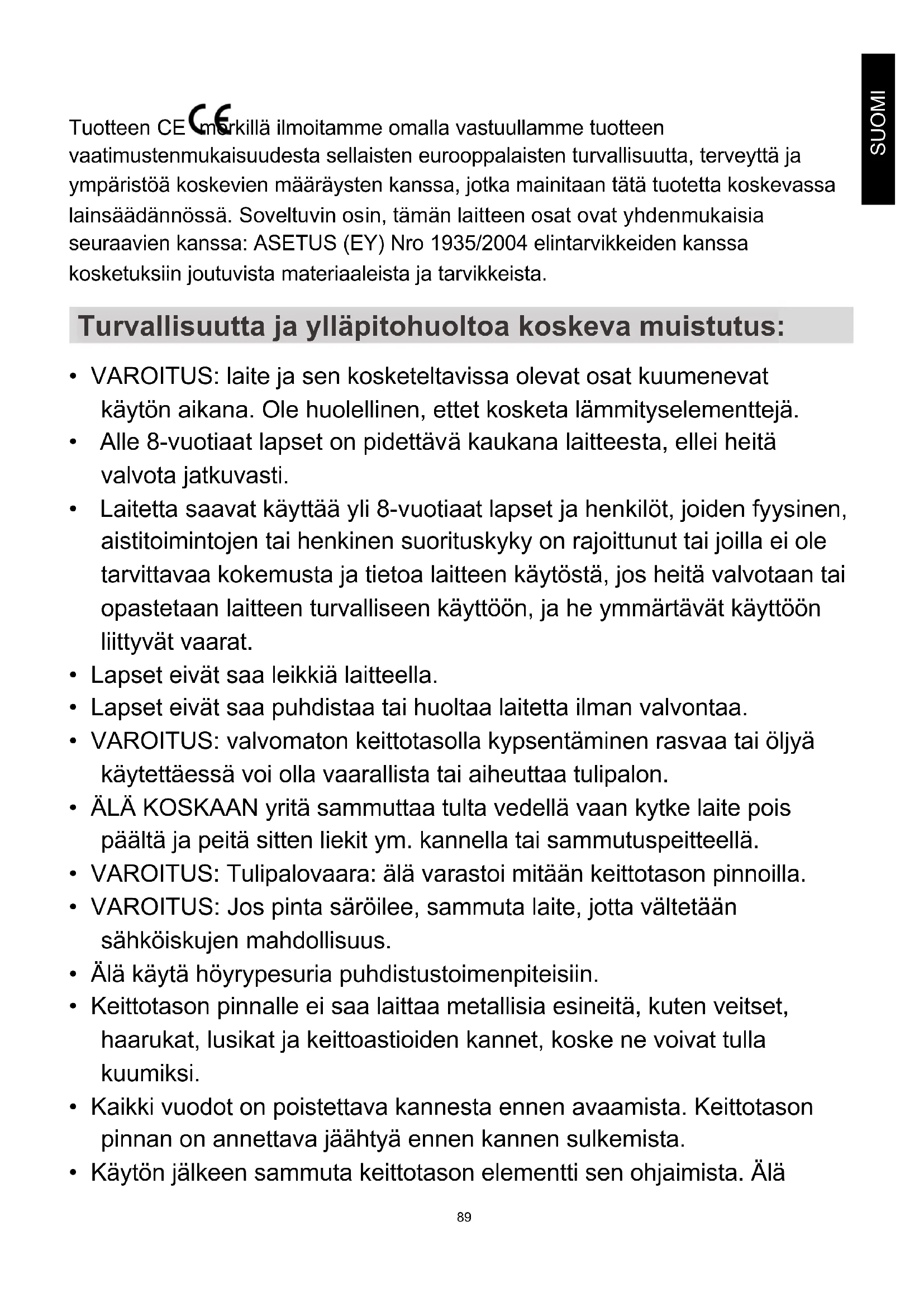

Tuotteen CE -merkillä ilmoitamme omalla vastuullamme tuotteen vaatimustenmukaisuudesta sellaisten eurooppalaisten turvallisuutta, terveyttä ja ympäristöä koskevien määräysten kanssa, jotka mainitaan tätä tuotetta koskevassa lainsäädännössä. Soveltuvin osin, tämän laitteen osat ovat yhdenmukaisia seuraavien kanssa: ASETUS (EY) Nro 1935/2004 elintarvikkeiden kanssa kosketuksiin joutuvista materiaaleista ja tarvikkeista. Turvallisuutta ja ylläpitohuoltoa koskeva muistutus:

• VAROITUS: laite ja sen kosketeltavissa olevat osat kuumenevat käytön aikana. Ole huolellinen, ettet kosketa lämmityselementtejä.

• Alle 8-vuotiaat lapset on pidettävä kaukana laitteesta, ellei heitä valvota jatkuvasti.

• Laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistitoimintojen tai henkinen suorituskyky on rajoittunut tai joilla ei ole tarvittavaa kokemusta ja tietoa laitteen käytöstä, jos heitä valvotaan tai opastetaan laitteen turvalliseen käyttöön, ja he ymmärtävät käyttöön liittyvät vaarat.

• Lapset eivät saa leikkiä laitteella.

• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

• VAROITUS: valvomaton keittotasolla kypsentäminen rasvaa tai öljyä käytettäessä voi olla vaarallista tai aiheuttaa tulipalon.

• ÄLÄ KOSKAAN yritä sammuttaa tulta vedellä vaan kytke laite pois päältä ja peitä sitten liekit ym. kannella tai sammutuspeitteellä.

• VAROITUS: Tulipalovaara: älä varastoi mitään keittotason pinnoilla.

• VAROITUS: Jos pinta säröilee, sammuta laite, jotta vältetään sähköiskujen mahdollisuus.

• Älä käytä höyrypesuria puhdistustoimenpiteisiin.

• Keittotason pinnalle ei saa laittaa metallisia esineitä, kuten veitset, haarukat, lusikat ja keittoastioiden kannet, koske ne voivat tulla kuumiksi.

• Kaikki vuodot on poistettava kannesta ennen avaamista. Keittotason pinnan on annettava jäähtyä ennen kannen sulkemista.

• Käytön jälkeen sammuta keittotason elementti sen ohjaimista. Älä90 luota pannun tunnistimeen.

• Tätä laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai erillisellä kauko-ohjausjärjestelmällä.

• Virrankatkaisumenetelmän on sisällyttävä kiinteään johdotukseen johdotusmääräysten mukaisesti.

• Ohjeet määrittävät käytettävän johdon tyypin ottaen huomioon laitteen taustapinnan lämpötilan.

• Jos sähköjohto on vaurioitunut, vaarojen välttämiseksi valmistajan, valtuutetun huoltoliikkeen tai vastaavan ammattihenkilön on vaihdettava se.

• HUOMIO: Jotta voidaan välttää vaara, joka aiheutuu lämpökatkaisijalaitteen tahattomasta nollaamisesta, laitetta ei saa virroittaa ulkoisella kytkinlaitteella kuten ajastimella eikä sitä saa liittää piiriin, joka kytketään säännöllisin väliajoin päälle ja pois päältä käyttölaitteen toimesta.

• VAROITUS: Käytä ainoastaan liesisuojia, jotka on suunnitellut ruuanlaittoon tarkoitettujen laitteiden valmistaja tai jotka tämän laitteen valmistaja on maininnut sopiviksi käyttöohjeissaan tai jotka sisältyvät itse laitteeseen. Sopimattomien suojien käyttö voi aiheuttaa onnettomuuksia. - Käytä aina sopivia keittoastioita. - Aseta kattila aina keskelle sitä yksikköä, jota käytät kypsennykseen. - Älä laita mitään ohjauspaneelin päälle. - Älä käytä pintaa leikkuualustana. - Virrankatkaisumenetelmän on sisällyttävä kiinteään johdotukseen johdotusmääräysten mukaisesti. - Ohjeet määrittävät käytettävän johdon tyypin ottaen huomioon laitteen taustapinnan lämpötilan. - Keittotason pinnan on annettava jäähtyä ennen kannen sulkemista. - HUOMIO: kypsennystä on valvottava. Lyhytaikaista kypsennystä on valvottava jatkuvasti.91 SUOMI

Hyvä asiakas: Kiitos CANDY-induktiokeittotason hankinnasta. Toivomme sen antavan sinulle useita vuosia hyvää palvelua. Lue tämä käyttöohje huolellisesti ennen keittotason käyttöä ja säilytä se turvallisessa paikassa tulevaa tarvetta varten. Lue tämä käyttöohje huolellisesti ennen keittotason käyttöä ja säilytä se turvallisessa paikassa tulevaa tarvetta varten. Tuotteen esittely Induktiokeittotaso sopii kaikenlaiselle kypsennykselle sähkömagneettisilla kypsennysalueilla mikrotietokoneistettujen ohjaimien ja monitoimintojen kanssa. Se on ihanteellisen valinta nykypäivän perheille. Erityisistä tuontimateriaaleista valmistettu CANDY-induktiokeittotaso on erittäin käyttäjäystävällinen, kestävä ja turvallinen. Toimintaperiaate

Induktiokeittotaso sisältää induktiokelan, ferromagneettista materiaalia olevan keittolevyn ja ohjausjärjestelmän. Sähkövirta aikaansaa voimakkaan magneettikentän kelan lävitse. Tämä tuottaa suuren määrän pyörteitä, jotka aikaansaavat lämpöä, joka välitetään sitten keittoalueelta keittoastiaan.

rautakattila magneettipiiri lasikeraaminen levy induktiovirrat induktiokela92 Turvallisuus Tämä keittotaso on suunniteltu erityisesti kotitalouksia varten. CANDY pyrkii parantamaan tuotteitaan jatkuvasti ja siten varataan oikeus muuttaa laitteen teknisiä, ohjelmaa koskevia tai esteettisiä ominaisuuksia milloin tahansa. Ylikuumenemissuoja Anturi valvoo keittoalueiden lämpötilaa. Kun lämpötila ylittää turvallisen tason, keittoalue sammutetaan automaattisesti. Pienten tai ei-magneettisen esineiden tunnistaminen Kun keittotasolle jätetään halkaisijaltaan alle 80 mm:n kokoinen pannu tai joitain muita pieniä esineitä (esim. veitsi, haarukka, avain) tai ei- magneettinen pannu (esim. alumiinipannu), summeri soi noin minuutin, jonka jälkeen keittotaso siirtyy automaattisesti valmiustilaan. Jäännöslämmön varoitus Kun keittotasoa on käytetty jonkin aikaan, siihen kertyy jäännöslämpöä. Kirjain ”H” tulee esiin ja varoittaa sinua pysymään kaukana siitä. Automaattisammutus Toinen induktiotason turvaominaisuus on automaattisammutus. Tämä tapahtuu, kun unohdat sammuttaa keittoalueen. Sammutuksen oletusajat osoitetaan alla olevassa taulukossa: Tehotaso Kuumennusalue sammutetaan automaattisesti, kun on kulunut 1-3 8 tuntia 4-6 4 tuntia 7-9 2 tuntia Kun pannu poistetaan, keittoalue lopettaa lämmityksen välittömästi ja sammuu itsestään sitten, kun summeri on soinut minuutin ajan. Varoitus: Jos sinulla on sydämentahdistin, ole yhteydessä lääkäriisi ennen induktiolieden käyttämistä. Asentaminen

1. Leikkaa työtasoon aukko, jonka mitat

osoitetaan seuraavassa kaaviossa. Aukon ympärille on jätettävä vähintään 50 mm:n vapaa tila. Työtason on oltava vähintään 30 mm paksu ja valmistettu kuumaa kestävästä materiaalista. Kuten osoitetaan kuvassa (1) Kuva 1

2. On erittäin tärkeää, että induktiotaso on

hyvin tuuletettu ja ettei tukita ilman otto- ja poistoaukkoja. Varmista, että keittotaso on oikein asennettu kuten osoitetaan kuvassa 2. Kuva (2) Kuva 2 HUOM.: Turvallisuuden vuoksi keittotason ja sen yläpuolella olevan kaapin välisen etäisyyden on oltava vähintään 760 mm.

3. Kiinnitä keittotaso työtasolle käyttämällä

neljää kannatinta keittotason pohjassa. Kannattimien asentoa voidaan säätää työtason paksuuden mukaan. TIIVISTE Minimi 760 cm Minimi 2 cm Minimi 5 cm Ilman poistoaukko Minimi 5 cm Ilman ottoaukko93 SUOMI

Varoituksia: (1) Induktiokeittotaso on asennettava ammattitaitoisen henkilöstön toimesta. Meillä on omat pätevät asentajat. Älä koskaan asenna laitetta itse. (2) Induktiokeittotasoa ei saa asentaa jääkaappien, pakastimien, astianpesukoneiden tai kuivausrumpujen päälle. (3) Induktiokeittotaso olisi asennettava siten, että optimaalinen lämpösäteily on mahdollista. (4) Seinän ja keittotason yläpuolisen alueen tulisi kestää lämpöä. (5) Jotta vältetään kaikki vahingot, kerrosmateriaalin ja liiman tulisi olla korkeita lämpötiloja kestäviä.

4. Liitäntä virransyöttöön

Pistorasia on liitettävä asianmukaisen standardin vaatimusten mukaisesti yksinapaiseen suojalaukaisimeen. Liitäntämenetelmä osoitetaan kuvassa 3. Jännite Johtimen liitäntä 380-415 V 3N~

Sininen Keltavihreä 220-240 V~

Sininen Keltavihreä Kuva (3) Jos johto on vahingoittunut tai se on vaihdettava, tämän saa tehdä myynnin jälkeisen palvelun teknikko asianmukaisilla työkaluilla, jotta vältetään onnettomuudet. Jos laite on liitetty suoraan sähköverkkoon, on asennettava moninapainen suojalaukaisin, jonka koskettimien välinen vähimmäisetäisyys on 3 mm. Asentajan on varmistettava, että sähköliitäntä tehdään oikein ja että se vastaa turvamääräysten vaatimuksia. Johtoa ei saa taittua eikä se saa joutua puristuksiin. Johto on tarkastettava säännöllisesti ja sen saa vaihtaa vain alan ammattilainen. Induktiokeittotason kaavio

Ohjauspaneelin kaaviokuva

1. Kuumennusalueen tehonsäätimet

2. Tehostimen säädin

3. Ajastimen säädin / Näppäinlukon säädin

4. Joustavan alueen säädin

5. Taukotilan säädin

6. PÄÄLLÄ/POIS-säädin

Kannatin Maks. 1500- 2000 W alue Maks. 3000-3500 W alue Maks. 1500- 2000 W alue Maks. 1500- 2000 W alue Maks. 1500- 2000 W alue Ohjauspaneeli Lasilevy94 Tuotteen käyttö

• Säätimet toimivat kevyellä kosketuksella eikä niitä tarvitse painaa.

• Käytä sormea vaakasuorassa, älä käytä sormenpäätä.

• Kuulet merkkiäänen, joka kerta kun kosketus rekisteröidään.

• Varmista, että säätimet ovat aina puhtaita ja kuivia sekä ettei niiden päällä ole mitään esineitä (esim. jokin väline tai liina). Jopa ohut vesikalvo saattaa vaikeuttaa säätimien käyttöä. Käyttäminen

Kosketa PÄÄLLÄ/POIS-säädintä kolme sekuntia. Kun virta on päällä, kuuluu merkkiääni ja kaikissa näytöissä näkyy "-" tai "--", jotka osoittavat induktiotason olevan valmiustilassa.

Aseta haluamasi astia keittoalueelle, jota haluat käyttää.

• Varmista, että astian pohja ja keittoalueen pinta ovat puhtaat ja kuivat.

Koskettamalla kuumennusalueen liukusäädintä, näppäimen vieressä oleva osoitin alkaa vilkkua

Valitse kuumennusasetus koskettamalla liukusäädintä

Jos et valitse kuumennusasetusta 1 minuutin kuluessa, induktiokeittotaso kytkeytyy automaattisesti pois päältä. Silloin sinun täytyy aloittaa uudelleen vaiheesta 1.

• Voit muuttaa kuumennusasetusta milloin tahansa valmistuksen aikana. Jos näytössä vilkkuu vuorotellen kuumennusasetuksen kanssa Se tarkoittaa, että:

et ole asettanut astiaa oikealle keittoalueelle, tai

käyttämäsi astia ei sovellu induktiokeittämiseen, tai

astia on liian pieni tai sitä ei ole keskitetty oikein keittoalueelle. Kuumennus ei ala ennen kuin soveltuva astia on asetettu keittoalueelle. Näyttö sammuu automaattisesti 2 minuutin kuluttua, jos soveltuvaa astiaa ei aseteta keittoalueelle. Kaksinkertaiset alueet Tällä alueella voidaan käyttää keittoastioita, joiden halkaisija on välillä 160-290 mm, ja näin saavutetaan enemmän joustavuutta. lisää tehoa pienennä tehoa95 SUOMI

• Tätä aluetta voidaan käyttää yhtenä alueena tai kahtena erillisenä alueena keittotarpeiden mukaan milloin tahansa.

• Vapaa alue sisältää kaksi itsenäistä induktiokelaa, joita voidaan säätää erikseen. Suurena alueena Aktivoi vapaa alue yhtenäiseksi suureksi alueeksi koskettamalla joustavan alueen säädintä

Suurena alueena ehdotamme käyttämään seuraavaa: Keittoastia: halkaisijaltaan 250 mm tai 280 mm (sallitaan neliömäiset tai soikeat astiat) Emme suosittele muuta käyttöä kuin edellä osoitetut kolme kohtaa, koska tämä saattaa vaikuttaa laitteen kuumenemiseen Kaksi erillistä aluetta Käytettäessä joustavaa aluetta kahtena erillisenä alueena sinulla on kaksi kuumennusvaihtoehtoa. Laita kattila joustavan alueen yläosaan tai sen alaosaan. Laita kaksi kattilaa joustavan alueen molemmille alueille. Huomaa: Varmista, että kattila on suurempi kuin 12 cm.96 Tehotoiminnon käyttö Aktivoi tehotoiminto Koskettamalla kuumennusalueen liukusäädintä

Kosketa tehotilan säädintä ” ” ja alueen osoittimessa näkyy ”b.” ja teho saavuttaa maksimin.

Peruuta tehotoiminto Koskettamalla sen kuumennusalueen liukusäädintä, jonka tehotoiminnon haluat peruuttaa.

Kytke keittoalue pois päältä koskettamalla liukusäädintä kohdasta ” ” Varmista, että näytöllä näkyy ”O”'.

• Toiminto voi toimia millä tahansa keittoalueella.

• Keittoalue palautuu sen alkuperäiseen asetukseen 5 minuutin kuluttua.

• Jos alkuperäinen asetus on 0, se palautuu arvoon 9, kun on kulunut 5 minuuttia.97 SUOMI

• Voit asettaa kuumennuksen taukotilaan lieden sammuttamisen sijasta.

• Kun siirrytään taukotilaan, kaikki säätimet lukuun ottamatta PÄÄLLÄ/POIS-säädintä ovat pois käytöstä. Siirry taukotilaan Kosketa taukotilan säädintä ” ”. Kaikki osoittimet näyttävät ”11” Poistu taukotilasta Kosketa taukotilan säädintä.

Kun liesi on taukotilassa, kaikki säätimet ovat pois käytöstä lukuun ottamatta PÄÄLLÄ/POIS-säädintä , voit aina sammuttaa induktiolieden PÄÄLLÄ/POIS säätimellä hätätilanteessa. Keittotaso sammuu 10 minuutin kuluttua, jos et poistu taukotilasta. Säätimien lukitseminen

• Voit lukita säätimet tahattoman käytön estämiseksi (esimerkiksi lapset voivat vahingossa kääntää keittoalueet päälle).

• Kun säätimet on lukittu, kaikki säätimet lukuun ottamatta PÄÄLLÄ/POIS-säädintä ovat pois käytöstä. Lukitse säätimet Kosketa pitkään ajastinta ”---” ja ajastinta ” ” samanaikaisesti hetken aikaa. Ajastimen osoittimessa näkyy ”Lo” Avaa säätimien lukitus Kosketa pitkään ajastinta ”---” ja ajastinta ” ” samanaikaisesti hetken aikaa.

Kun keittotaso on lukitustilassa, kaikki säätimet ovat pois käytöstä lukuun ottamatta PÄÄLLÄ/POIS-säädintä , voit aina sammuttaa induktiotason PÄÄLLÄ/POIS -säätimellä hätätilanteessa, mutta ennen keittotason seuraavaa käyttämistä sinun on avattava lukitus. Tehon hallintatoiminto

• On mahdollista asettaa ottotehon maksimitaso induktioliedelle, valitsemalla eri tehoalueita.

• Induktioliedet kykenevät rajoittamaan itseään automaattisesti ja toimimaan alhaisemmalla tehotasolla, jotta vältetään ylikuormitusvaara. Siirry tehon hallintatoimintoon Kytke liesi päälle ja paina sitten samanaikaisesti taukotilan näppäintä ja ajastimen näppäintä ” ”.

Ajastimen osoittimessa näkyy ”P5” ja tämä tarkoittaa tehotasoa 5. Oletustila on 7,0 kW.98 Siirry toiselle tasolle paina ajastimen näppäintä +/- tai On olemassa 5 tehotasoa, ”P1” - ”p5”. Ajastimen osoitin näyttää yhden niistä. ”P1”: maksimiteho on 2,5 kW. ”P2”: maksimiteho on 3,5 kW. ”P3”: maksimiteho on 4,5 kW. ”P4”: maksimiteho on 5,5 kW. ”P5”: maksimiteho on 7,0 kW. Vahvistaminen ja tehon hallintatoiminnosta poistuminen Vahvista painamalla samanaikaisesti taukotilan näppäintä ja ajastimen näppäintä ” ”.

Sitten liesi kytketään pois päältä. Ajastimen säätö Voit käyttää ajastinta kahdella eri tavalla:

• Voit käyttää sitä muistuttamaan minuuttien kulumisesta. Silloin ajastin ei kytke mitään keittoaluetta pois päältä, kun asetettu aika on kulunut.

• Voit asettaa sen kytkemään yhden tai useamman keittoalueen pois päältä, kun asetettu aika on kulunut. Ajastimen enimmäisaika on 99 minuuttia. a) Ajastimen käyttö minuuttien muistutukseen Jos et valitse mitään keittoaluetta Varmista, että keittotaso on päällä. Huomaa: voit käyttää minuuttimuistutusta, vaikka et valitsisi mitään keittoaluetta. Kosketa ajastimen säädintä ”+”. Muistuttimen osoitin alkaa vilkkua ja ajastimen näytöllä näkyy ”10”. Aseta aika koskettamalla ajastimen säädintä ”-” tai ”+” Vinkki: Kosketa ajastimen säädintä ”-” tai ”+” kerran, jotta vähennät tai lisäät aikaa 1 minuutin. Kosketa pitkään ajastimen säädintä ”-” tai ”+”, jotta vähennät tai lisäät aikaa 10 minuuttia.99 SUOMI

Koskettamalla näppäimiä ”-” ja ”+” yhdessä, ajastin peruutetaan ja minuuttien näytöllä näkyy ”00”.

Kun aika on asetettu, se alkaa kulua välittömästi. Näytössä näkyy jäljellä oleva aika ja ajastimen osoitin vilkkuu 5 sekuntia. Merkkiääni kuuluu 30 sekunnin ajan ja ajastimen osoitin näyttää ”- -”, kun asetettu aika päättyy. b) Ajastimen asettaminen yhden tai useamman keittoalueen pois päältä kytkemiseen Aseta yksi alue

Koskettamalla kuumennusalueen liukusäädintä

Aseta aika koskettamalla ajastimen säädintä Vinkki: Kosketa ajastimen säädintä ”-” tai ”+” kerran, jotta vähennät tai lisäät aikaa 1 minuutin. Kosketa pitkään ajastimen säädintä ”-” tai ”+”, jotta vähennetään tai lisätään aikaa 10 minuuttia.

Koskettamalla näppäimiä ”-” ja ”+” yhdessä, ajastin peruutetaan ja minuuttien näytöllä näkyy ”00”. Kun aika on asetettu, se alkaa kulua välittömästi. Näytössä näkyy jäljellä oleva aika ja ajastimen osoitin vilkkuu 5 sekunnin ajan. HUOMAA: Tehotason osoittimen vieressä oleva punainen piste syttyy osoittaen, että alue on valittu. Kun ajastimeen asetettu aika on kulunut, vastaava keittoalue kytkeytyy pois päältä automaattisesti.

Muut keittoalueet jatkavat toimintaa, jos ne on aiemmin kytketty päälle.100 Aseta lisää alueita: Useamman alueen asettaminen tapahtuu samalla tavalla kuin yhden alueen asettaminen; Kun olet asettanut useita keittoalueita samanaikaisesti, pisteet vastaavien keittoalueiden kohdalla palavat. Minuuttinäyttö näyttää ajastimen minuutit. Vastaavan alueen piste vilkkuu. Näkymä kuten alla:

(asetettu 15 minuutiksi)

(asetettu 45 minuutiksi) Kun aika on kulunut, vastaava keittoalue kytkeytyy pois päältä. Sen jälkeen näkyviin tulee uusi minuuttiajastin ja vastaavan alueen piste vilkkuu. Näkymä kuten oikealla:

(asetettu 30 minuutiksi) Kosketa kuumennusalueen valintasäädintä ja vastaava ajastin näytetään ajastimen osoittimessa. c) Ajastimen peruuttaminen Koskettamalla sen kuumennusalueen liukusäädintä, jonka ajastimen haluat peruuttaa Kosketa pitkään ajastimen säädintä ”-”, jotta ajastin saavuttaa asennon ”00” ja sen toiminta peruutetaan.101 SUOMI

Keittoastioiden valinta Sinulla voi olla useita erilaisia keittoastioita Tämä induktiokeittotaso voi tunnistaa erilaisia keittoastioita, jotka voit testata yhdellä seuraavista menetelmistä: Aseta astia keittoalueelle. Jos vastaava keittoalue näyttää tehotason, silloin keittoastia on sopiva. Jos "U" vilkkuu, silloin keittoastia ei sovellu käytettäväksi induktiokeittotason kanssa. Pidä magneettia keittoastiaa vasten. Jos magneetti tarttuu keittoastiaan, silloin se sopii käytettäväksi induktiokeittotason kanssa. HUOM.: Kattilan pohjassa on oltava magneettista materiaalia. Sen pohjan on oltava tasainen ja halkaisijan on oltava yli 14 cm. Käytä pannuja, joiden halkaisija on suurempi kuin valitun alueen äärirajat. Käyttämällä hieman suurempaa kattilaa, energia hyödynnetään mahdollisimman tehokkaasti. Jos käytät pienempää kattilaa, tehokkuus voi olla odotettua vähäisempi. Keittotaso ei ehkä tunnista kattilaa, jonka halkaisija on alle 140 mm. Induktiokeittoastian pohjan halkaisija Keittoalue Minimi Maksimi 1 & 2 140 180 3 & 4 140 180 Joust. alue 250 400 Edellä kuvattu voi vaihdella pannun koon ja sen valmistusmateriaalin mukaan.

Rautapaistinpannu Emaloitu pannu, ruostumatonta terästä Emaloitu keittoastia Parilapannu Rautakeitin Rautapannu Kattila, ruostumatonta terästä

Puhdistaminen ja ylläpitohuolto Induktiokeittotason pinta voidaan puhdistaa helposti seuraavalla tavalla: Likatyyppi Puhdistusmenetelmä Puhdistusmateriaalit Kevyt Upota sieni kuumaan veteen ja pyyhi kuivaksi Puhdistussieni Renkaat ja kalkkijäämät Levitä alueelle väritöntä etikkaa ja pyyhi pehmeällä liinalla tai käytä kaupallisesti saatavilla olevaa tuotetta Lasikeramiikalle sopiva erityisliima Makeiset, sulanut alumiini tai muovi Käytä erityistä lasikeramiikalle soveltuvaa kaavinta jäämien poistoon (silikonituote on paras) Lasikeramiikalle sopiva erityisliima HUOM: Kytke virransyöttö irti ennen puhdistusta. Vikanäyttö ja tarkastus Jos tapahtuu toimintahäiriöitä, induktiokeittotaso siirtyy automaattisesti turvatilaan ja näyttää yhden seuraavista koodeista: Vikakoodi Ongelma Ratkaisu Automaattinen palautus E1 Syöttöjännite ylittää nimellisjännitteen. Tarkasta onko virransyöttö normaalia. Kytke teho päälle, kun virransyöttö on normaalia. E2 Syöttöjännite alittaa nimellisjännitteen. E3 Keraamisen levyn anturin korkea lämpötila. (1#) Odota, että keraamisen levyn lämpötila palautuu normaaliksi. Käynnistä laite uudelleen koskettamalla ”PÄÄLLÄ/POIS”-painiketta. E4 Keraamisen levyn anturin korkea lämpötila. (2#) E5 IGBT:n korkea lämpötila. ( 1#) Odota, että IGBT:n lämpötila palautuu normaaliksi. Käynnistä laite uudelleen koskettamalla ”PÄÄLLÄ/POIS”-painiketta. Tarkasta toimiiko puhallin normaalista, tarvittaessa vaihda puhallin. E6 IGBT:n korkea lämpötila. ( 2#) Ei automaattista palautusta F3/F6 Keraamisen levyn lämpötila-anturin vika - oikosulku. (F3 - 1#,F6 - 2#) Tarkasta liitäntä tai vaihda keraamisen levyn lämpötila-anturi. F4/F7 Keraamisen levyn lämpötila-anturin vika--avoin piiri. (F4 - 1#, F7 - 2#) F5/F8 Keraamisen levyn lämpötila-anturin vika - epäkelpo. (F5 - 1#,F8 - 2#) F9/FA IGBT:n lämpötila-anturin vika. (Oikosulku/avoin piiri - 1#) Vaihda piirilevy. FC/FD IGBT:n lämpötila-anturin vika. (Oikosulku/avoin piiri - 2#)103 SUOMI

Vika Ongelma Ratkaisu A Ratkaisu B Ledi ei syty, kun laite kytketään verkkoon. Ei toimiteta virtaa. Tarkasta, onko pistoke kunnolla pistorasiassa ja että pistorasia toimii. Lisäpiirilevyn ja näytön piirilevyn liitännän vika. Tarkasta liitäntä. Lisäpiirilevy on vahingoittunut. Vaihda lisäpiirilevy. Näytön piirilevy on vahingoittunut. Vaihda näytön piirilevy. Jotkut painikkeet eivät toimi tai ledinäyttö ei ole normaali. Näytön piirilevy on vahingoittunut. Vaihda piirilevy Kypsennystavan osoitin tulee näkyviin, mutta kuumennus ei käynnisty. Lieden lämpötila on korkea. Ympäristönlämpötila on ehkä liian korkea. Ilman ottoaukko tai ilmausventtiili on tukossa. Puhaltimessa on jokin vialla. Tarkasta toimiiko puhallin normaalisti, tarvittaessa vaihda puhallin. Piirilevy on vahingoittunut. Vaihda piirilevy. Kuumennus pysähtyy yllättäen käytön aikana ja näytöllä vilkkuu ”u”. Kattila on väärää tyyppiä. Käytä sopivaa kattilaa (katso ohjekäsikirja). Kattilan tunnistuspiiri on vahingoittunut, vaihda piirilevy. Kattilan halkaisija on liian pieni. Liesi on ylikuumentunut. Laite on ylikuumentunut. Odota, että lämpötila palautuu normaaliksi. Käynnistä laite uudelleen painamalla ”PÄÄLLÄ/POIS”- painiketta. Saman puolen kuumennusalueet (kuten ensimmäinen ja toinen alue) näyttävät ”u”. Piirilevyn ja näytön piirilevyn liitännän vika, Tarkasta liitäntä. Näytön viestinnän piirilevy on vahingoittunut. Vaihda näytön piirilevy. Emolevy on vahingoittunut. Vaihda piirilevy. Tuulettimen moottorin ääni on epänormaali. Tuulettimen moottori on vahingoittunut. Vaihda tuuletin. Oheinen taulukko osoittaa miten arvioida ja tarkastaa yleiset viat. Älä pura laitetta itse, muussa tapauksessa voit vahingoittaa induktiokeittotasoa.

Asiakaspalvelu Jos tapahtuu häiriö, ennen myynnin jälkeiseen palveluun soittamista toimi seuraavasti: - Tarkasta, että laite on liitetty kunnolla verkkoon - Lue edellä kuvattu vika- ja näyttötaulukko Jos et vieläkään onnistu korjaamaan ongelmaa, sammuta laite, älä yritä purkaa sitä, ja soita myynnin jälkeiseen palveluun.104

Erityinen ilmoitus Tämän oppaan sisältö on tarkastettu huolellisesti. Yhtiötä ei voi kuitenkaan pitää vastuullisena mistään painovirheistä tai puutteista. Lisäksi oppaan päivitettyyn versioon saatetaan lisätä teknisiä muutoksia ilman erillistä ilmoitusta. Tämän oppaan laitteen ulkonäkö tai väri voi poiketa todellisen laitteen vastaavista ominaisuuksista.

Tämä laite on merkitty sähkö- ja elektroniikkaromua koskevan eurooppalaisen direktiivin 2012/19/EU (WEEE) mukaisesti. Varmistamalla, että tämä laite hävitetään oikein, voit ehkäistä ympäristölle ja ihmisten terveydelle mahdollisesti aiheutuvia vahinkoja, jotka voisivat muuten aiheutua, jos se hävitetään virheellisellä tavalla. Tuotteessa oleva symboli osoittaa, että sitä ei saa käsitellä normaalina kotitalousjätteenä. Se on vietävä sähkö- ja elektroniikkalaiteromun keräyspisteeseen. Tämä laite on hävitettävä noudattaen erityistä jätteiden hävittämistä. Jos haluat lisätietoja tämän laitteen käsittelystä, keräyksestä ja kierrätyksestä, ota yhteys paikalli siin viranomaisiin, alueesi jätehuoltopalveluun tai kauppaan, josta ostit tuotteen. HÄVITTÄMINEN: Älä hävitä tätä tuotetta lajittelemattomana yhdyskuntajätteenä. Kyseisen jätteen erilliskeräys myöhempää käsittelyä varten on välttämätöntä. Jos haluat lisätietoja tämän tuotteen käsittelystä, talteenotosta ja kierrätyksestä, ota yhteys kunnan viranomaisiin, alueesi jätehuoltopalveluun tai kauppaan, josta ostit tuotteen.105 SUOMI

Tuotetiedot kotitalouksien sähkökeittotasoille, jotka täyttävät vaatimukset komission asetuksessa (EU) Nro 66/2014

Asento Symboli Arvo Yksikkö Mallin tunnistus

Keittotason tyyppi: Sähkökeittotaso Keittoalueiden ja/tai vyöhykkeiden määrä alueet

Lämmitystekniikka (induktiokeittoalueet ja keittovyöhykkeet, säteilevät keittoalueet, kiinteät levyt) Induktiokeittoalueet X Induktiokypsennyksen keittovyöhykkeet säteilevät keittoalueet

Pyöreille keittoalueille tai -vyöhykkeille: hyötypinta-alan halkaisija sähkölämmitteiselle keittoalueelle, pyöristetty lähimpään 5 millimetriin Takavasen

Takana keskellä Ø cm Takaoikea

Keskellä vasemmalla Ø cm Keskiosan keskellä Ø cm Keskellä oikealla Ø cm Etuvasen

Edessä keskellä Ø cm Etuoikea

Muille kuin pyöreille keittoalueille tai -vyöhykkeille: hyötypinta-alan leveys sähkölämmitteiselle keittoalueelle tai -vyöhykkeelle, pyöristetty lähimpään 5 millimetriin Takavasen P L cm Takana keskellä

cm Takaoikea P cm Keskellä vasemmalla

Keskiosan keskellä P L cm Keskellä oikealla P L cm Etuvasen L cm Edessä keskellä

Keittoalueen tai -vyöhykkeen energiankulutus laskettuna kilogrammaa kohden Takavasen EC electric cooking 192,8 Wh/kg Takana keskellä EC electric cooking Wh/kg Takaoikea

electric cooking 193,1 Wh/kg Keskellä vasemmalla EC electric cooking Wh/kg Keskiosan keskellä EC electric cooking Wh/kg Keskellä oikealla EC electric cooking Wh/kg Etuvasen EC electric cooking 200,3 Wh/kg Edessä keskellä EC electric cooking Wh/kg Etuoikea

electric hob 191 Wh/kg Sovellettu standardi: EN 60350- 2 Ruuanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat Energiansäästöä koskevia ehdotuksia:

• Keittotason parhaan tehokkuuden saavuttamiseksi, aseta pannu keittoalueen keskelle.

• Kannen käyttäminen vähentää keittoaikoja ja säästää energiaa pidättämällä lämpöä.

• Minimoi neste- tai rasvamäärä, jotta vähennetään keittoaikoja.

• Aloita keittäminen korkealla asetuksella ja vähennä asetusta, kun ruoka on lämmennyt kauttaaltaan.
