KÄYTTÖOHJE SRE3531C2 QLIMA

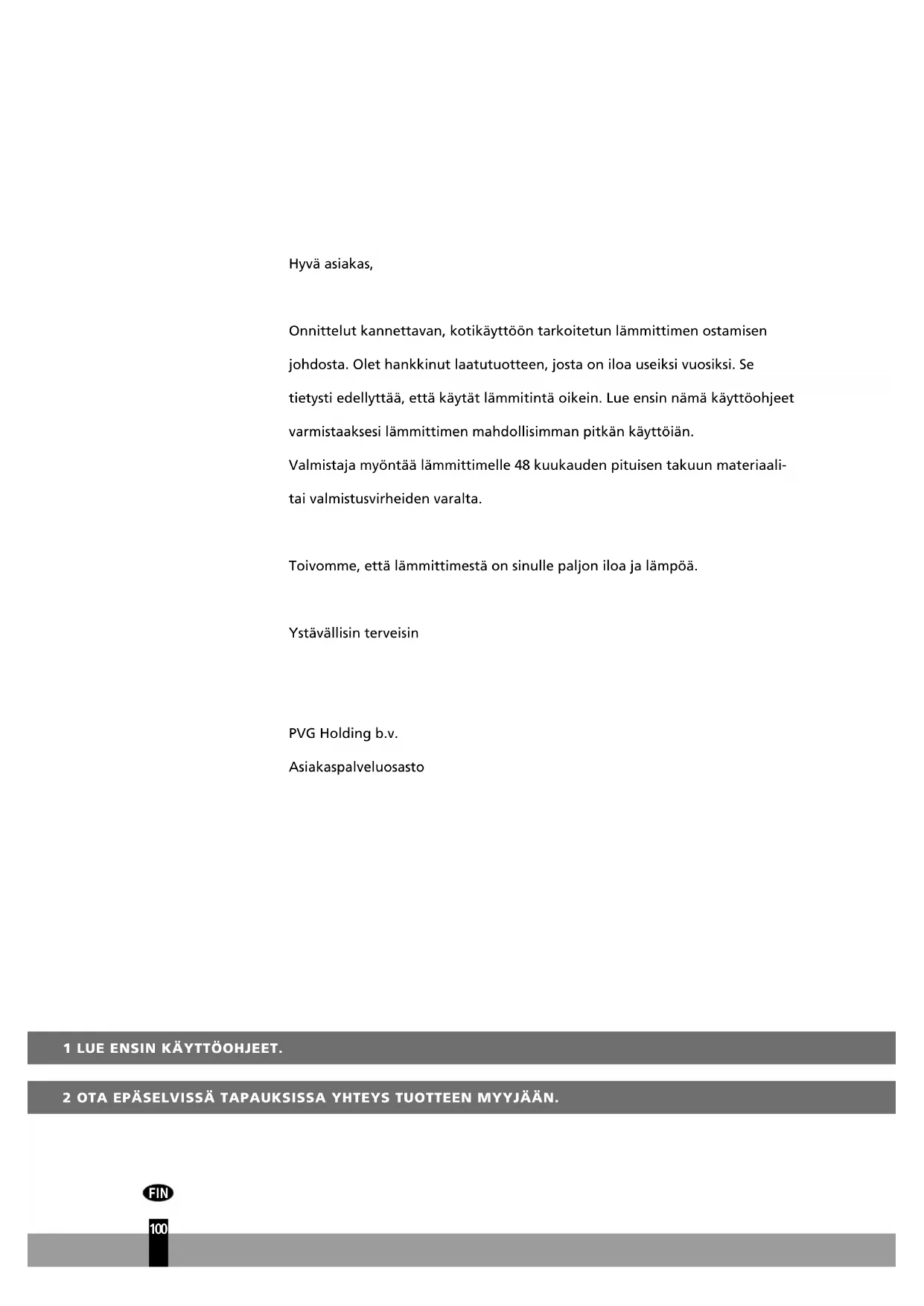

Hyvä asiakas, Onnittelut kannettavan, kotikäyttöön tarkoitetun lämmittimen ostamisen johdosta. Olet hankkinut laatutuotteen, josta on iloa useiksi vuosiksi. Se tietysti edellyttää, että käytät lämmitintä oikein. Lue ensin nämä käyttöohjeet varmistaaksesi lämmittimen mahdollisimman pitkän käyttöiän. Valmistaja myöntää lämmittimelle 48 kuukauden pituisen takuun materiaali- tai valmistusvirheiden varalta. Toivomme, että lämmittimestä on sinulle paljon iloa ja lämpöä. Ystävällisin terveisin PVG Holding b.v. Asiakaspalveluosasto 1 LUE ENSIN KÄYTTÖOHJEET. 2 OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN. FIN101

YLEISET KÄYTTÖOHJEET

Seuraavassa on kuvattu lämmittimen käyttöönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttöohjeessa (sivulta 102 alkaen).

• Paloturvallisuuden vuoksi säiliö on täytettävä joko lämmittimen ollessa pois päältä tai eri huoneessa kuin lämmitin. • Varastoi polttoöljykanisterit viileässä ja pimeässä, ja käytä niissä alkuperäisiä korkkeja ja tiivisteitä. • Polttoöljykin vanhenee. Ota käyttöön uusi kanisteri aina lämmityskauden alussa. • Kun käytät lämmittimessä Qlima Premium Quality Fuels -paloöljyä, voit olla varma paloöljyn korkeasta laadusta. • Jos vaihdat paloöljyn merkkiä tai tyyppiä, varmista että kaikki aikaisemmin käytössä ollut öljy on tyhjentynyt siirrettävän lämmittimen sisältä.• Kun lämmitin sytytetään ensimmäisen kerran, se haisee jonkin aikaa ”uudelta”.TietonäyttöKäyttöpainikkeetSäiliön kansiIrrotettava säiliöMetallihattuPolttoainesuodatin Kiinnitetty säiliöTulitarkastusikkunaKuumailmagrilliIlmavaraTurvakiinnike Suodattimen tuu-letinPistokeLiitäntäjohto Lasten turvallisuus-nappiVihreän ajastimen indikaattoriAjastimen nappiTilan nappiLämpötilan/ajan nappiPäällä/pois päältä nappi (punainen indikaattori päällä)SAVE-säästönäppäin3 H POIS -toiminto

Poista kaikki pakkausmateriaalit (ks. kohta A kuvassa A).Täytä irrotettava säiliö 4 (katso kohta B, kuva C-F).Työnnä pistoke pistorasiaan.Sytytä lämmitin käyttämällä ON / OFF näppäintä 2020 (katso osa D).Muuta lämpötilaa tarvittaessa käyttämällä säätönäppäimiä S (katso osa E).Sammuta lämmitin painamalla ON / OFF näppäintä 2020

1 LUE ENSIN KÄYTTÖOHJEET.2 OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN.2121 2222Älä hävitä sähkölaitteita kotitalousjätteen mukana, käytä niille erikseen varattuja keräys- ja kierrätyspisteitä. Ota yhteyttä viranomaisiin saadaksesi lisätietoa paikallisesta keräys- ja kierrätysjärjestelmästä. Jos sähkölaite jätetään luontoon tai joutomaalle, vaarallisia aineita voi vuotaa pohjaveteen ja kulkeutua ruokaketjuun vahingoittaen näin yleistä terveyttä ja hyvinvointia. Vaihtaessasi vanhan sähkölaitteen uuteen, kauppias on lain mukaan velvollinen ottamaan vanhan sähkölaitteesi takaisin ja hävittämään sen asianmukaisesti ilman eri korvausta.102 MITÄ SINUN TULEE TIETÄÄ ENNEN KÄYTTÖÄ VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ Tässä lämmittimessä on ilmanlaadun valvontajärjestelmä. Jos lämmittimen käyttöhuoneen ilmanvaihto ei ole riittävää tai huone on liian pieni, lämmitin sammuu automaattisesti. Varmista, että ilmanvaihto on riittävä. Näin lämmitys toimii miellyttävästi ja turvallisesti. Huomautus: Jotta lämmitin ei sammu odottamattomasti, ovi tai ikkuna on suositeltavaa jättää raolleen, kun lämmitin on toiminnassa. Lue tämä käyttöopas huolellisesti ennen kuin käytät laitetta. Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, että se on paikallisten ja kansallisten lakien, määräysten ja standardien mukainen. Laitetta saa käyttää vain lämmityslaitteena kotitalouksissa. Laitetta saa käyttää vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa. Mallista riippumatta on aina varmistettava, että lämmitintä käytetään riittävän suuressa tilassa, jolloin käyttö on turvallista eikä lisäilmanvaihtoa tarvita. Jos huone on vaadittua pienempi, ovi tai ikkuna on pidettävä hieman raollaan (noin 2,5 cm). Tilassa, jossa lämmitintä käytetään, on oltava riittävä ilmanvaihto (tulo- ja poistoilma-aukkojen on oltava vähintään 50 cm

). Turvalaitteisiin ei saa tehdä muutoksia, koska siinä tapauksessa ilman lämpöanturin toimintaa ei voida taata. Jos olet epävarma, ota yhteyttä myyjäliikkeeseen. Ranskaa koskeva huomautus: Lämmitin on suunniteltu toimimaan ainoastaan siirrettäville, nestemäisellä polttoaineella toimiville lämmittimille tarkoitetulla paloöljyllä asetusten 18-07-2002 ja 25-06-2010 mukaisesti. Muiden polttoaineiden käyttö on kielletty. Kysy myyjäliikkeestä tai katso verkkosivustoltamme jälleenmyyjien osoitteet. Nestemäisellä polttoaineella toimiva siirrettävä lämmitin on tarkoitettu lisälämmittimeksi, ei jatkuvaksi lämmönlähteeksi. Yhdistynyttä kuningaskuntaa koskeva huomautus: Käytä ainoastaan C1-luokan paloöljyä ohjeen BS2869 osan 2 mukaisesti tai vastaavaa. Käyttäjän on noudatettava seuraavia käyttöohjeita: ÄLÄ - käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä asuntovaunussa, veneessä tai ajoneuvon ohjaamossa. - käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä huonosti ilmastoidussa tilassa (tarkista lämmitettävän tilan vähimmäismitat taulukosta), maan pinnan alapuolella sijaitsevissa tiloissa tai yli 1000 metrin korkeudessa. - tee muutoksia lämmittimen turvalaitteisiin. Tämäntyyppisen lämmittimen käyttö yleisissä tiloissa edellyttää määräysten mukaista ennakkolupaa. Hanki tietoa tarvittavista luvista etukäteen. OIKEA POLTTOAINE Lämmitin on suunniteltu käytettäväksi laadukkaan, vedettömän ja puhtaan parafiiniöljyn kuten Qlima Premium Quality -öljyn kanssa. Vain tällaisia polttoaineita käytettäessä palaminen on varmasti puhdasta ja täydellistä. Heikkolaatuisen polttoaineen käytöstä voi seurata E virheellisen toiminnan todennäköisyyden kasvu E epätäydellinen palaminen E lämmittimen käyttöiän lyhentyminen E savua ja/tai hajuja E kerrostumien muodostuminen ritilään tai kuoreen. Takuu ei kata muun kuin korkealaatuisen, vedettömän ja puhtaan paloöljyn käytöstä johtuvia vaurioita tai toimintahäiriöitä. Käänny lämmittimen polttoainetta valitessasi aina paikallisen myyjän puoleen. FIN Tämä kuljetuskorkki on pakattu erillään laatikkoon. Vain tätä korkkia käyttämällä voidaan varmistaa, että lämmittimen kuljetus käytön jälkeen sujuu ongelmitta. Säilytä se huolellisesti! Vain oikean polttoaineen käyttäminen takaa lämmittimen turvallisen, tehokkaan ja miellyttävän käytön.103

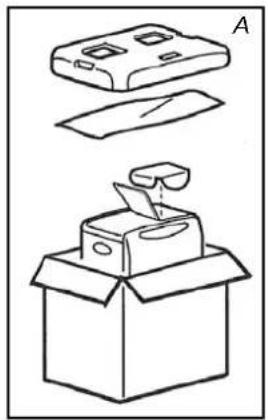

Ota lämmitin varovasti pois laatikosta ja tarkista laatikon sisältö. Lämmittimen lisäksi laatikossa on myös E käsikäyttöinen polttoainepumppu E kuljetuskorkki E nämä käyttöohjeet. Säilytä laatikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetusta varten.

Avaa irrotettavan säiliön kansi ja poista pahvipala.

Täytä irrotettava säiliö kohdassa 4 kuvatulla tavalla.

Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole suorassa. Älä korjaa lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle.

Estä verhoja peittämästä tuuletinta vaakasuuntaisella turvakiinnikkeellä K (kuva B).

Työnnä pistoke M pistorasiaan (230 volttia - AC / 50 Hz) ja säädä oikea aika käyttämällä säätönäppäimiä S (katso osa C).

Lämmitin on nyt käyttövalmis.

B POLTTOAINEEN TÄYTTÖ

Täytä irrotettava polttoainesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti:

Varmista, että lämmitin on sammutettu.

Avaa yläkansi ja nosta irrotettava säiliö pois lämmittimen sisältä (kuva C). Huomautus: Säiliöstä voi valua joitakin tippoja. Aseta irrotettava säiliö maahan (siten että korkki osoittaa ylöspäin) ja poista polttoainekorkki auki.

Poista metallisuojus. Helppo avata pitämällä ulkopuolella (kuva D.).

Täytä säiliö käyttämällä apuna polttoainepumppua (seuraa pumpun käyttöohjeita). Varmista, että polttoainekanisteri on korkeammalla kuin irrotettava polttoainesäiliö (kuva E). Aseta uurrettu letku irrotettavan säiliön täyttöaukkoon.

Tarkkaile irrotettavan säiliön polttoainenäyttöä säiliötä täyttäessäsi (kuva F). Lopeta täyttö, kun polttoainenäyttö osoittaa, että säiliö on täynnä. Älä koskaan täytä säiliötä liian täyteen, erityisesti kun polttoaine on kylmää (polttoaine laajenee lämmetessään). FIN E E E E E E

Anna pumppuun jääneen polttoaineen valua takaisin polttoainekanisteriin ja irrota pumppu varovasti. Kierrä säiliön korkki huolellisesti kiinni. Puhdista polttoainevuodot.

Tarkista, että polttoainesäiliön korkki on suorassa ja kunnolla kiinni. Aseta irrotettava säiliö takaisin lämmittimeen (korkki alaspäin). Sulje kansi.

• Älä siirrä lämmitintä säiliön uudelleenasennuksen jälkeen.

• Varo vaurioittamasta korkkia, kun täytät säiliötä. Korkin muodonmuutos voi johtaa polttoainevuotoihin.

Kytke lämmitin uudelleen päälle.

Aseta aika käyttämällä lämmitintä kellona tai ajastimen avulla. Voit asettaa ajan myös silloin, kun lämmitin on päällä.

Aseta aika (kuva G) tilapainiketta painamalla R. Asetettu aika ja aika alkavat vilkkua näytössä.

Aseta aika painamalla (▼)- tai (▲)-painikkeita . Aika näyttää numerot 00:00- 23:59. Siirry eteenpäin painamalla (▲)-painiketta ja taaksepäin painamalla (▼)-painiketta. Aika muuttuu minuutin välein joka kerta, kun painat toista näistä 2 painikkeesta. Aika näytöllä muuttuu kymmenen minuutin välein, jos pidät painiketta painettuna (kuva H.).

Ota ajastin uudelleen käyttöön tilapainiketta painamalla R. Katso luku F.

Näytä aika (kuva I) tilapainiketta painamalla R. Jos aikaa ei ole asetettu, näytöllä näkyy --:--. Aika on asetettava uudelleen sähkökatkon jälkeen tai jos pistoke on irrotettu pistorasiasta.

D LÄMMITTIMEN SYTYTTÄMINEN

Uudesta lämmittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Siksi ilmanvaihtoa on tehostettava. Sytytä lämmitin aina -painikkeen ON / OFF avulla. Älä koskaan käytä tulitikkuja tai tupakansytytintä.

Sytytysmerkkivalo syttyy: vaadittu lämpötila ja ympäröivä lämpötila näkyvät (kuva J.). Ympäröivä lämpötila näytetään 1 ºC:esta lähtien. Jos lämpötila on alle 0 ºC, Lo näkyy. Käynnistys kestää noin 45 sekuntia.

• poltinsäleikkö voi muuttua punaiseksi Epänormaali poltto:

• Liekki on keltainen ja sininen. Ryhdy tässä tapauksessa tarvittaviin toimenpiteisiin.

FIN Tätä lämmitintä ei voi kytkeä päälle yhtäjaksoisesti yli 36 tunniksi. 36 tunnin kuluttua se pysähtyy automaattisesti, vaikka säiliö olisi täytetty uudelleen tämän ajan kuluessa. E VAADITUN LÄMPÖTILAN MÄÄRITTÄMINEN Jos lämmitin on päällä, vaadittu lämpötila voidaan muuttaa säätöpainikkeiden avulla (kuva K). Jos haluat nostaa lämpötilaa, paina (▲)-painiketta. Jos haluat laskea lämpötilaa, paina (▼)-painiketta. Aina kun painat säätöpainiketta, lämpötila muuttuu 1 °C. Lämpötilan minimiasetus on 5 ºC ja maksimiasetus 26 ºC.

• Jos lämmitintä käytetään pienessä, hyvin eristetyssä tilassa tai kun ulkoilman lämpötila on suhteellisen korkea, lämpötila voi nousta korkeammaksi kuin vaadittu lämpötila. Sammuta lämmitin tässä tapauksessa.

• Näkyvä lämpötila on keskimääräinen ympäröivä lämpötila. Tämä lämpötila ei välttämättä vastaa lämpömittarin esittämää lämpötilaa.

F AJASTIMEN KÄYTTÄMINEN

Ajastintoiminnon avulla voit kytkeä lämmittimen päälle automaattisesti esivalittuna aikana. Jotta lämmitin voidaan kytkeä päälle, oikea aika on asetettava (katso osa C) ja lämmittimen tulee olla pois päältä. Noudata seuraavassa kuvattua menettelyä.

Tarkista, että aika on määritetty oikein (katso luku C).

Paina tilapainiketta R (fig. L), kunnes Ajastin ja Määritä ilmestyvät näyttöön.

Määritä lämmittimen tarpeellinen aktivointiaika S (▼)- tai (▲)-painikkeilla. Siirry eteenpäin painamalla (▲)-painiketta ja taaksepäin painamalla (▼) -painiketta. Aika muuttuu minuutin välein joka kerta, kun painat toista näistä 2 painikkeesta. Aika näytöllä muuttuu kymmenen minuutin välein, jos pidät painiketta painettuna (kuva M.).

Käynnistä lämmitin painamalla ON/OFF-painikkeita

(merkkivalo syttyy). Tätä painiketta ei tarvitse painaa, jos lämmitin on päällä.

Paina ajastinpainiketta Q. Merkkivalo sammuu. Ajan ilmaisin syttyy ja ajastin määritetään. Varo painamasta ON/OFF-painiketta uudelleen

ajastin asettamisen jälkeen, koska tämä nollaa ajastimen..

Lämmitin käynnistyy valittuna aikana.

• Voit peruuttaa ajastimen painamalla ON/OFF-painiketta

(Ajastimen merkkivalo sammuu).

• Aseta ajastin ja kellonaika uudelleen sähkökatkoksen jälkeen.

• Maanjäristyksen tai sähkökatkosten jälkeen näytölle tulee koodi E01. Nollaa virhe ja aseta ajastin uudelleen kohdasta 4 lähtien.

Kun lämmitin on käytössä ja painetaan painiketta , lämmitin sammuu automaattisesti kolmen tunnin käytön jälkeen (painikkeen painalluksen jälkeen). Tämän kolmen tunnin aikana asetus voidaan poistaa käytöstä painamalla painiketta uudelleen. Toiminnon tila näkyy näytössä.

Paina ON/OFF-painiketta . Punainen merkkivalo vilkkuu noin 8 sekuntia ja lämmitin sammutetaan. Tarkista aina, että liekki sammuu. Tuulettimen toiminta jatkuu noin 3 minuuttia sammuttamisen jälkeen lämmittimen sisäosan jäähdyttämiseksi. Jos sammutat virran aikaisemmin, hallitsemattomia oireita voi esiintyä (savu, haju, jne.). H ONGELMATILANTEISSA Edellä mainitut oireet eivät ole vikoja tai epänormaaleita tilanteita. Tarkista luettelo. Oireet Syyt Käynnistet- täessä Käynnistys on hidas Käynnistys kestää noin 45 sekuntia säiliön täyttämisen jälkeen, odota, kunnes polt- toaine on saavuttanut kiin- teän säiliön. Toista käynnistys 2 tai 3 kertaa. Särisevä ääni Tämä ääni on sähköisen käyn- nistyksen aiheuttama. Valkoinen savu Tämä voi tapahtua, jos polt- toaine ei kierrä polttimen ohi kunnolla Käynnistyksen tai sammutuk- sen aikana Savua ja epämiellyttävää hajua ensimmäisen käytön aikana Tämä johtuu suojalakan lämpenemisestä. Tämä lakkaa pian. Anna ilmanvaihdolle enemmän tilaa. Ympäröivä lämpötila ei nouse ja vaadittu lämpötila on kor- keampi. Tila on liian suuri. Liekki hehkuu punaisena. Ympäröivä ilma on suolai- nen tai sisältää liian monia epäpuhtauksia. Ympäröivä lämpötila ei laske ja vaadittu lämpötila on al- haisempi. Lämmitintä käytetään pienes- sä eristetyssä tilassa tai ulkoil- man lämpötila on suhteellisen korkea. Kytke lämmitin pois päältä. Näkyvä ympäröivä lämpötila ei ole sama kuin lämpömitta- rin esittämä. Tämä johtuu siitä, että ym- päröivä lämpötila on tilan keskimääräisen lämpötilan ilmaisu. Kun lämmitin on päällä ja vä- littömästi sen sammuttamisen jälkeen kuuluu pieniä koput- tavia ääniä. Tämä on metallin laajenemi- sesta kuuluva ääni. Melua 8 sekuntia lämmitti- men sammutuksen jälkeen. Tikittävä ääni: voi kuulua, kun lämmitin jäähtyy. TIETONÄYTTÖ Tietonäyttö A ei toimi ainoastaan (asetetun) ajan ja lämpötilan (osat C, E ja F) ilmaisimena vaan se myös ilmoittaa lämmittimen virheellisestä toiminnasta. Tietonäytön koodi ilmoittaa ongelman luonteen:107 FIN Koodi Tiedot Toimenpide Time

Sähkökatkos tai huono liitäntä aiheutti lämmittimen automaattisen sammutuksen Palauta virta tai liitäntä Paina ON/OFF-painiketta

uudel- leen. E01 Maanjäristys (voimakkuus 5 tai enemmän), vahvat tärinät tai isku varmistavat, että lämmitin sammuu automaat- tisesti. (Turvajärjestelmä iskua vastaan on toiminut). Varmista, että lämmittimen ympärillä ei ole palavia mate- riaaleja tai polttoainevuotoja. Paina ON/OFF-painiketta

uudelleen. E02 E03 Lämmitin on automaattisesti kytketty pois päältä vian tai sytytyksen aikana tai sen vuoksi, että polttoainesuodat- timessa tai kiinteässä säiliössä on pölyä tai vettä. Poista vesi ja pöly kiinteästä säiliöstä. Puhdista polttoai- nesuodatin (katso luku M). Paina ON/OFF-painiketta

uudelleen. E07 Ympäröivän lämpötilan nousu on kytkenyt lämmittimen pois päältä. (Lämpötilan seuranta- järjestelmä on toiminut). Tuuleta tila. Anna lämmit- timen jäähtyä. Paina ON/OFF- painiketta

uudelleen. Filter E09 Lämmitin on automaattisesti kytketty pois päältä, koska kuuma ilmavirta, tuuletin tai tuulettimen suodatin on tukittu tai estetty. (Turvajä- rjestelmä ylikuumenemista vastaan on toiminut). Poista esteet tuulettimen au- koista. Puhdista tuulettimen suodatin (katso luku M). Pai- na ON/OFF-painiketta uudel- leen

. Jos ongelma ilmenee uudelleen edellä mainittujen toimenpiteiden jälkeen, ota yhteyttä jälleenmyyjään. E13 Lämmitin sammutettu sulje- tussa tilassa. (Turvajärjestelmä epätäydellistä polttoa vastaan on toiminut). Tuuleta tila ja paina ON/ OFF-painiketta

uudelleen. Varmista, että tilassa riittävä ilmanvaihto. E17 Lämmitin sammutettu kasvan- een hiilidioksidipitoisuuden vuoksi. (Ilmanlaadun seuran- tajärjestelmä on toiminut). Tuuleta tila ja paina ON/ OFF-painiketta

uudelleen. Varmista, että tilassa riittävä ilmanvaihto. ON-merkkivalo vilkkuu. Err- merkkivalo palaa. Lämmitin on pysähtynyt au- tomaattisesti, koska ON/OFF- painike pidettiin painettuna tai se oli jumissa. Poistaa esteet ympäri näytön painikkeita. Paina ON/OFF- painiketta uudelleen

F00 – F30 Huono toiminta. Lämmitin täytyy huoltaa Huomaa näkyvät viestit ja sammuta lämmitin. Ota yh- teyttä jälleenmyyjään.108 FIN Oireet Syyt Suoritettavat toimenpiteet Lämmitin ei käynnisty Lapsilukkoon syttyy valo Kytke lapsilukon varoitusvalo pois päältä Polttoaineva- lon lamppu ei toimi Säiliö on tyhjä Täytä säiliö Säiliö on epämuodostunut Vaihda säiliö Likapartikkeleita tai vettä suodattimessa ja/tai kiinteässä säiliössä Puhdista kiinteä säiliö ja polt- toainesuodatin. Sähkökatkos Polttoainevalo vilkkuu Polttoainevalo vilkkuu Täytä säiliö Käytetty heikkolaatuista polt- toainetta. Poista polttoaine kahdesta säiliöstä ja huuhtele sitten oikealla polttoaineella. Epänormaali poltto Käytetty heikkolaatuista polt- toainetta. Huono ilmanvaihto Tuuleta säännöllisesti Pölyä tuulettimen suodat- timessa Puhdista tuulettimen suoda- tin Epämiellyttäviä hajuja Käytetty heikkolaatuista polt- toainetta. Poista polttoaine kahdesta säiliöstä ja huuhtele sitten oikealla polttoaineella. E polttoainetta säiliössä Täytä säiliö Polttoainevuoto tai läikkynyt polttoaine Älä käytä enää, vaan ota yhteyttä jälleenmyyjään Polttoaine- vuoto Siirrä lämmitintä, säiliö ei ole tyhjä Käytetty heikkolaatuista polt- toainetta. Ota aina yhteyttä myyjäliikkeeseen, jos ilmenee edellä mainituista poikkeavia toimintahäiriöitä tai virhe toistuu edellä kuvatuista korjaustoimenpiteistä huolimatta. AUTOMAATTINEN SAMMUTUS Tässä lämmittimessä on turvajärjestelmä, joka sammuttaa lämmittimen automaattisesti 36 tunnin yhtäjaksoisen toiminnan jälkeen. Halutessasi voit kytkeä lämmittimen uudelleen päälle painamalla ON / OFF -painiketta (katso osa D). I LAPSITURVALUKKO Lapsiturvalukon avulla lapsia voidaan estää muuttamasta lämmittimen asetuksia vahingossa. Kun lämmitin palaa ja lapsiturvalukko on päällä, lämmitin voidaan ainoastaan kytkeä pois päältä. Mitään muita toimintoja ei voida käyttää. Jos lämmitin on jo sammutettu, lapsiturvalukko estää myös lämmittimen sytyttämisen vahingossa. Ota lapsiturvalukko käyttöön painamalla CHILDLOCK O-näppäintä yli kolmen sekunnin ajan. CHILDLOCK-merkkivalo tulee tietonäyttöön (kuva O) osoituksena siitä, että lapsiturvalukko on otettu käyttöön. Poista lapsiturvalukko käytöstä painamalla CHILDLOCK O-näppäintä uudelleen yli kolmen sekunnin ajan. O109

‘SAVE’-toiminnolla voidaan rajoittaa lämpötilaa. Kun tämä toiminto on käytössä, lämmitin menee automaattisesti pois päältä, kun huoneen lämpötila ylittää asetetun lämpötilan 3 °C:lla. Kun huoneen lämpötila on taas laskenut asetuslämpötilaan, lämmitin kytkeytyy automaattisesti päälle. Ota ‘SAVE’-asetus käyttöön painamalla näppäintä . SAVE-merkkivalo syttyy. Toiminto poistetaan käytöstä painamalla SAVE-näppäintä kerran uudelleen. Ilman ‘SAVE’-asetustakin lämmitin pyrkii säilyttämään asetetun lämpötilan säätämällä lämmityskapasiteettia. ‘SAVE’ on säästöasetus, jota voit käyttää esimerkiksi silloin, kun et ole itse huoneessa tai haluat pitää pakkasen poissa huoneesta.

Jos öljytason merkkivalo syttyy ja kuuluu lyhyt varoitusääni, polttoainesäiliö on tyhjä. Lämmitin käy automaattisesti alhaisimmalla asetuksella noin 80 minuutin ajan. Polttoainesäiliö täytyy täyttää. E vpoista irrotettava säiliö lämmittimestä ja täytä se uudella polttoaineella (olohuoneen ulkopuolella turvallisessa paikassa) (katso luku B) Jos et ryhdy toimenpiteisiin, polttoainesäiliö tyhjennetään ja näytöllä on “E 03” (kuva Q). Lämmitin sammuu automaattisesti. Käynnistä lämmitin vielä kerran täyttämällä säiliö ja odottamalla muutama minuutti. Paina ON/OFF-painiketta

Jos tilassa on riittämätön ilmanvaihto, merkkivalo E17 syttyy ja lämmitin sammuu automaattisesti. Heti kun kuulet tämän merkkiäänen, tuuleta tila (esim. avaamalla ovi tai ikkuna). Heti kun tila on tuuletettu riittävästi (esim. avaamalla ovi tai ikkuna), lämmitin voidaan käynnistää painamalla ON/OFF-painiketta

M KUNNOSSAPITO Sammuta lämmitin ja anna sen jäähtyä ennen kuin aloitat kunnossapitotyöt. Irrota myös pistoke pistorasiasta. Lämmitintä ei juuri tarvitse huoltaa.

Puhdista tuulettimen suodatin (fig. R). Puhdista polttoainesuodatin:

Poista irrotettava säiliö 4 lämmittimestä ja irrota polttoainesuodatin (kuva L). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina.

Poista lika naputtamalla polttoainesuodatinta ylösalaisin kovaa pintaa vasten. (Älä koskaan puhdista sitä vedellä!)

Asenna polttoainesuodatin takaisin lämmittimeen. FIN

FIN Suosittelemme, että pöly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä. Älä puhdista lämmitintä liuottimella tai alkoholilla: tulipalovaara. Puhdista likaiset komponentit kevyesti synteettisellä puhdistusaineella. Älä poista lämmittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjään. Jos virtajohto on vaurioitunut, sen saa vaihtaa vain valtuutettu sähköasentaja. Käytä uutta H05 VV-F -tyypin virtajohtoa. N VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ) Varastoi lämmitin pölyttömään paikkaan lämmityskauden lopuksi ja, jos mahdollista, alkuperäisessä pakkauksessa. Käyttämätöntä polttoainetta ei voi käyttää seuraavalla lämmityskaudella. Siksi kaikki polttoaine on suositeltavaa polttaa loppuun. Jos polttoainetta on vielä jäljellä, älä heitä sitä pois vaan huolehdi sen hävittämisestä kemiallisten kotitalousjätteiden käsittelyä koskevien paikallisten määräysten mukaisesti. Käytä uuden lämmityskauden alussa aina uutta polttoainetta. Kun aloitat uudelleen lämmittimen käytön, noudata jälleen käyttöohjeita (alkaen kohdasta A ja kuten ohjeissa on kuvattu). O KULJETUS Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lämmittimen kuljetuksen aikana:

Anna lämmittimen jäähtyä.

Poista irrotettava säiliö lämmittimestä ja irrota polttoainesuodatin. Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Säilytä polttoainesuodatinta ja irrotettavaa säiliötä lämmittimen ulkopuolella.

Tyhjennä kiinteä polttoainesäiliök (kuva U).

Pane kuljetussuoja paikoilleen.

Liikuta lämmitintä aina pystysuorassa asennossa. Poista polttoöljy lämmittimessä kiinni olevasta säiliöstä pumpulla ennen siirtämistä tai jos öljy on vääränlaista tai likaista. Irrota ensin öljynsuodatin ja syötä pumpun letku lämmittimessä kiinni olevaan säiliöön. Toimi samalla tavoin, jos säiliöön on päässyt vettä.

SRE 3230 C-2 SRE 3231 C-2 SRE 3330 C-2 SRE 3331 C-2 SRE 3531 C-2Sytytys sähköinenPolttoaine parafiiniTeho (kW)* 3.0 3.1 3.0 3.1 3.1Sopiva tila (m3)** 48-120 50-120 48-120 50-120 50-120Polttoaineen kulutus (l/h)* 0.313 0.323 0.313 0.323 0.323Polttoaineen kulutus (g/h)* 250 258 250 258 258Palamisaika aika yhdellä säiliöllisellä (h)* 16 15.5 16 15.5 15.5Irrotettavan säiliön tilavuus (litraa) 5Paino (kg) 7.7Mitat (mm) (pohjalevyn kanssa)leveys 371syvyys 299korkeus 429Lisävarusteet kuljetuskorkk, polttoainepumppuVerkkovirta 230V - AC 50 HzSähkönkulutus nim. (Sytytin / Jatkuva) 335 W / 250 WSähkönkulutus (keskiverto) (Sytytin / Jatkuva) min-max78 W - 123 WIlmanvaihdon laadun valvonta (ilman uudistaminen): CO2-tason suora mittaus (NDIR CO2 -anturi).

• Maksimiasetuksella ** Määritetyt arvot ovat suuntaa antavia CE-merkintä vastaa EN 60-335 -standardia osa 1 (1995) ja EN 50-165 (08/97)-standardia. Q TAKUUEHDOT Lämmittimellä on 48 kuukauden pituinen takuu, joka alkaa ostopäivästä. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

Muita vahinkoja, mukaan lukien välillisiä vahinkoja koskevat vaatimukset on nimenomaisesti poissuljettu.

Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuuaikaa.

Takuu ei ole voimassa, jos lämmittimeen on tehty muutoksia, siinä on käytetty muita kuin alkuperäisiä varaosia tai korjauksia on teetetty kolmannella osa-puolella.

Takuu ei koske normaalikäytössä kuluvia osia, kuten paristoja, ja käsikäyttöistä polttoainepumppua.

Takuu on voimassa ainoastaan esitettäessä alkuperäinen, päivätty ostotosite, johon ei ole tehty muutoksia.

Takuu ei koske vahinkoja, jotka johtuvat käyttöohjeiden vastaisesta toimin- nasta, huolimattomuudesta tai vääräntyyppisen tai vanhentuneen polttoain- een käytöstä. Vääränlaisen polttoaineen käyttö voi olla jopa vaarallista*.

Kuljetuskustannukset ja lämmittimen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla. Tarpeettomien kustannusten välttämiseksi suosittelemme, että luet aina ensin käyttöohjeet huolellisesti. Jos käyttöohjeista ei ole apua, vie lämmitin tuotteen myyjälle korjausta varten.

Jos haluat huoltoapua, lisätietoja tai laitteen kanssa tulee ongelmia, tutustu verkkosivustoon osoitteessa www.qlima.com tai kysy neuvoa PVG kuluttajapalvelukeskuksesta (www.qlima.com).
