MANUAL DE UTILIZADOR SRE3531C2 QLIMA
© Este produto não é adequado para fins de aquecimento principal

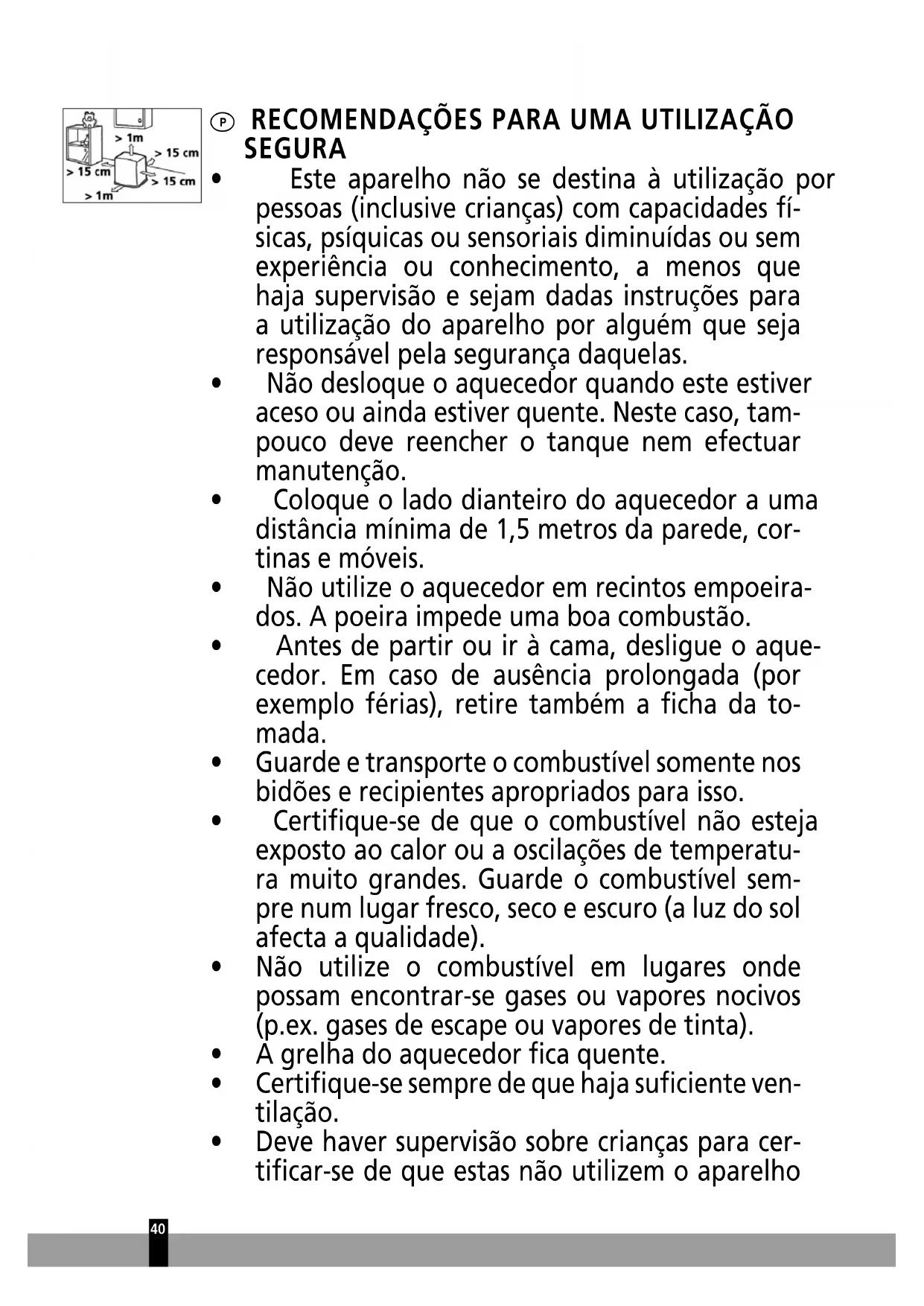

RECOMENDAÇÕES PARA UMA UTILIZAÇÃO SEGURA
- Este aparelho não se destina à utilização por pessoas (inclusive crianças) com capacidades físicas, psíquicas ou sensoriais diminuídas ou sem experiência ou conhecimento, a menos que haja supervisão e sejam dadas instruções para a utilização do aparelho por alguém que seja responsável pela segurança daquelas.
- Não desloque o aquecedor quando este estiver aceso ou ainda estiver quente. Neste caso, tam-pouco deve reencher o tanque nem efectuar manutenção.
- Coloque o lado dianteiro do aquecedor a uma distância mínima de 1,5 metros da parede, cortinas e móveis.
- Não utilize o aquecedor em recintos empoeirados. A poeira impede uma boa combustão.
- Antes de partir ou ir à cama, desligue o aquecedor. Em caso de ausência prolongada (por exemplo férias), retire também a ficha da tomada.
- Guarde e transporte o combustível somente nos bidões e recipientes apropriados para isso.
- Certifique-se de que o combustível não esteja exposto ao calor ou a oscilações de temperatura muito grandes. Guarde o combustível sempre num lugar fresco, seco e escuro (a luz do sol afecta a qualidade).
- Não utilize o combustível em lugares onde possam encontrar-se gases ou vapores nocivos (p.ex. gases de escape ou vapores de tinta).
• A grelha do aquecedor fica quente.
- Certifique-se sempre de que haja suficiente ventilação.
- Deve haver supervisão sobre crianças para certificar-se de que estas não utilizem o aparelho
como brinquedo.
- Se tiver crianças em casa, familiarize-as com o aquecedor, mostrando-lhes o calor que irradia e acautelando-as para as partes que ficam particularmente quentes.
- As crianças não devem brincar com o aparelho.
- Os procedimentos de limpeza e de manutenção não devem ser realizados por crianças sem supervisão.
PERIGO
- Não mergulhe o aparelho em água e não deixe que a água penetre no mesmo.
- Nunca abra o aparelho para evitar choques eléctricos.
AVISO
- A instalação tem de ser efectuada totalmente de acordo com os regulamentos, disposições e normas locais.
- Antes de ligar o aparelho, verifique se a tensão indicada na placa de identificação corresponde à tensão de alimentação local.
- O aparelho é adequado para tensões de alimentação a partir de \~230 V.
- Se o cabo de alimentação estiver danificado, terá de solicitar a respectiva substituição a um centro de serviços autorizado ou a pessoas com qualificações semelhantes, no sentido de evitar quaisquer perigos.
- Leve sempre o aparelho a um centro de serviços autorizado para fins de inspecção ou reparação.
- A reparação efectuada por pessoas não qualificadas poderá provocar uma situação extremamente perigosa para o utilizador.
- Não tente reparar o aparelho sozinho, pois, se o fizer, perde o direito à garantia.
- Mantenha o cabo de alimentação afastado de superfícies quentes.
- As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
- A ficha tem de estar sempre acessível.
- Não introduza objectos nas aberturas do dispositivo.
- O dispositivo não pode estar situado imediatamente abaixo de uma tomada.
- Para evitar o sobreaquecimento, não cubra o dispositivo.
- Não utilize este aquecedor nas imediações de uma área de banho, de um chuveiro ou de uma piscina.
- O aquecedor deve ser instalado de modo a que os interruptores e outros controlos não estejam ao alcance das pessoas que estão a tomar banho.
- Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimentos, desde que recebam supervisão ou instruções de segurança sobre a utilização do aparelho e compreendam os perigos envolvidos.
- As crianças com menos de 3 anos de idade devem manter-se afastadas, excepto se constante-mente supervisionadas.
- As crianças com idades compreendidas entre os 3 e os 8 anos apenas podem ligar/desligar o aparelho se o mesmo tiver sido colocado ou instalado no local previsto para a utilização normal, se receberem supervisão ou instruções de segurança sobre a utilização do aparelho e se compreenderem os perigos envolvidos.
- As crianças com idades compreendidas entre os 3 e os 8 anos não devem ligar à tomada, regular
e limpar o aparelho nem efectuar a manutenção de utilizador.
- CUIDADO – Algumas peças deste produto podem ficar muito quentes e provocar queimaduras. É necessário prestar especial atenção quando
CUIDADO
- Desligue o aparelho e retire-o imediatamente da alimentação, caso produza um odor estranho ou um ruído fora do normal. Leve o aparelho a um centro de serviços autorizado.
- Desligue o aparelho e retire-o da alimentação respeitando as instruções de utilizador antes de mover ou limpar o mesmo.
- Certifique-se de que o aparelho e o cabo de alimentação estão sempre fora do alcance de bebés (no mínimo, a um metro de distância).
- Não utilize o aparelho se não atender aos requisitos da classe de protecção IPX4 (consulte a placa de identificação) em ambientes húmidos ou próximos de água. Apenas os aparelhos de classe IPX4 são adequados para estas circunstâncias.
- Não utilize o aparelho em áreas onde o nível de humidade exceda os 95%.
- Não exponha o aparelho a calor ou frio extremo nem à luz solar directa.
- Não utilize o aparelho no exterior.
- Nunca incline ou mova o aparelho enquanto estiver em funcionamento.
- Não utilize extensões nem adaptadores de tomadas.
- Retire sempre a ficha da tomada quando o dispositivo não estiver a ser utilizado.
Prezada Senhora/Prezado Senhor:
Parabéns pela compra do seu seu aquecedor portatil doméstico. O produto adquirido proporcionar-lhe-á muito prazer por muitos anos. Desde que utilize o aquecedor de forma responsável, naturalmente. Portanto leia primeiro com atenção este manual de instruções, para uma vida útil e prolongada do seu aquecedor.
Damos-lhe, em nome do fabricante, uma garantia de 48 meses para todas os defeitos de material e fabrico.
Desejamos-lhe muito calor e conforto com o seu aquecedor.
Com os melhores cumprimentos
PVG HOLDING B.V.
Departamento de serviços
1 LEIA PRIMEIRO AS INSTRUÇÕES.
2 EM CASO DE DÚVIDA, CONSULTE O SEU REPRESENTANTE.
A UTILIZAÇÃO EM LINHAŠ GERAIS
Estes são em linhas gerais os passos a seguir para utilizar o seu aquecedor. Para a descrição detalhada dos procedimentos a seguir, fazemos referência ao Manual instruções (pag. 162 e seguintes).
1 Retire todos os materiais da embalagem (veja o capítulo A, fig. A).
2 Encha o tanque removível ④ (veja o capítulo B, fig. C-F).
3 Introduza a ficha na tomada.
4 Acenda o aquecedor por meio da tecla ON / OFF (veja o capítulo D).
5 Se for necessário, nude a temperatura desejada com a ajuda das teclas de ajuste 19 (veja o capítulo E).
6 Desligue o aquecedor premindo a tecla ON / OFF 20.
Na primeira vez o seu aquecedor emitirá um cheiro a 'novo'.
- O combustível envelhece. Comece cada temporada de utilização do aquecedor com combustível novo.
- Ao utilizar o combustível Qlima Premium Quality Fuels, e só este, estará a utilizar um combustível de qualidade, garantindo um bom funcionamento e longevidade do aparelho.
- Ao passar a utilizar uma outra marca e/ou tipo de combustível, é preciso consumir todo o combustível restante com o aquecedor.
- Para evitar incêndios, encha o tanque quando o aquecedor estiver apagado ou num recinto diferente ao no qual está instalado o aquecedor.
- Certifique-se de que o tanque está fechado de forma correcta após o enchimento, a uma distância segura de fontes de calor e chama viva.
- Guarde o seu combustível na embalagem original e com o fecho original, num lugar fresco e escuro.
Não coloque aparelhos eléctricos no lixo doméstico comum. Utilize os contentores de separação. Contacte as autoridades locais para obter informações sobre os sistemas de recolha disponíveis. Se os aparelhos eléctricos forem colocados em aterros ou lixeiras, podem derramar substâncias perigosas para os lençóis de água e entrar na cadeia alim entar, prejudicando a sua saúde e bem-estar. Quando substituir aparelhos velhos por novos, o vendedor é obrigado por lei a ficar com o seu aparelho velho e sem cobrar qualquer valor.
① Mostrador
② Teclas de operação
③ Tampa do compartimento do tanque
4 Tanque removível
⑤ Tampa de metal
6 Filtro de combustível
⑦ Tanque fixo
⑧ Janela de inspeção da chama
9 Grelha de ar quente
10 Alimentação de ar
⑪ Estrutura de segurança
12 Ventilador do filtro
13 Ficha
14 Conector
⑮ Bloqueio de segurança para crianças
16 Indicador de temporizador verde
⑰ Tecla de temporizador
18 Tecla de modo
19 Tecla de configuração da temperatura/tempo
20 Botão On/Off (indicator vermelho - ligado)
Tecla Save (economia)
Função de desativa-
ção após 3 h
O QUE DEVE SABER ANTES DE UTILIZAR
CERTIFIQUE-SE SEMPRE QUE EXISTE BOA VENTILAÇÃO
Este aquecedor está provido de um sistema de controlo para qualidade do ar. Quando a ventilação do recinto é insuficiente ou quando o aquecedor é utilizado num recinto demasiado pequeno, o aquecedor se apagará automaticamente. Para uma utilização confortável e segura, deve assegurar-se de que há suficiente ventilação.
Observação: para evitar que o aquecedor se apague inesperadamente, recomendamos que deixe sempre uma porta ou janela um pouco aberta quando o aquecedor estiver a ser utilizado.
Leia com atenção este manual de uso antes de utilizar o aparelho e guarde-o para a sua utilização no futuro. Somente instale este aparelho quando este satisfaça a legislação, as regulamentações e as normas locais/nacionais. Este produto destinase a ser utilizado como um aquecedor em casas e somente é apropriado para utilização dentro da casa em salas de estar, cozinhas e garagens em lugares secos, em circunstâncias domésticas normais.
A cada modelo corresponde um espaço mínimo no qual pode utilizar o aquecedor de forma segura, sem ventilação adicional (veja o capítulo P). Quando o recinto em questão for menor do que o indicado, deve sempre manter uma janela ou porta um pouco aberta (± 2,5 cm). I sto aconselhamos também em recintos que foram bem isolados termicamente ou contra a entrada de vento. Aliás, quando a ventilação é insuficiente (ou seja: falta oxigénio), o aquecedor apagase automaticamente. Não utilize o seu aquecedor em caves e recintos subterrâneos.
Especial para a França: o seu aquecedor foi desenhado para uso com combustível sem água, puro e de alta qualidade (conforme as disposições de 18-07-2002 e 25-06-2010), como Qlima Premium Quality Fuels. É proibido o uso de outros combustíveis. Para obter os endereços dos nossos retalhistas, consulte o seu distribuidor ou o sítio web. O aquecedor se destina a um aquecimento suplementar, e não como uma fonte de calor contínua.
Especial para a Grã-Bretanha: Utilize somente a Classe C1 de combustível de parafina de acordo com BS2869, parte 2, ou equivalente.
Para uma utilização correcta, o utilizador deve observar as seguintes regras:
É PROIBIDO
- Utilizar aquecedores móveis à base de combustível em roulottes, barcos e caravanas
- Utilizar aquecedores móveis à base de combustíveis em recintos com ventilação insuficiente (consulte a tabela com especificações técnicas para as dimensões mínimas do recinto a ser aquecido), caves e/ou a uma altura de 1.000 metros ou mais
- Introduzir modificações em componentes de segurança do aquecedor.
Somente com o combustível apropriado estará assegurado de uma utilização segura, eficaz e confortável do seu Qlima.
Esta tampa para transporte vem separada na caixa. Esta tampa é necessária para poder transportar sem problemas o aquecedor depois de utilizá-lo. Guarde-a bem, portanto!
A utilização deste tipo de aquecedor em recintos públicos está sujeita à legislação. Certifique-se de antemão de que possui a informação correcta.
O COMBUSTÍVEL CORRECTO
O seu aquecedor foi projectado para a utilização de combustível livre de água, puro e de alta qualidade. Somente assim estará garantida uma combustão limpa e eficaz. Combustíveis de má qualidade podem ter como consequência:
▶ maior probabilidade de falhas
▶ combustão incompleta
▶ vida útil do aquecedor limitada
▶ fumo e/ou mau cheiro
▶ resíduo branco na grelha ou no revestimento
Portanto o combustível apropriado é essencial para uma utilização segura, eficaz e confortável do seu aquecedor.
Dano e/ou falhas do aquecedor em virtude do uso de um combustível que não seja óleo de parafina sem água de alta qualidade não estão cobertos pela garantia.
Consulte sempre o seu vendedor mais próximo sobre o combustível apropriado para o seu aquecedor.
A INSTALAÇÃO DO AQUECEDOR

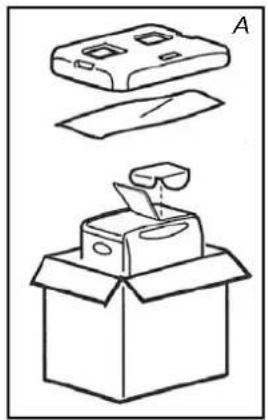

1 Retire com cuidado o seu aquecedor da caixa e verifique o conteúdo. Junto com o aquecedor deve vir:
▶ bomba de sifão de combustível
▶ uma tampa para transporte
estas instruções de operação
Guarde a caixa e o material de embalagem (fig. A) para armazenagem e/ou transporte.
2 Abra a tampa do compartimento do tanque ③ e retire o pedaço de cartão.
3 Encha o tanque removível conforme indicado no capítulo 4.
4 O chão deve estar firme e horizontal. Quando o aquecedor não estiver horizontal, mova-o para outro lugar. Não tente nivelá-lo colocando livros ou outros objectos embaixo do aquecedor.
5 Utilize o suporte de segurança horizontal ⑪ para impedir que as cortinas cubram o ventilador (Fig. B.).
6 Introduza a ficha 13 na tomada (230 volts - CA/50 Hz) e ajuste o tempo correcto por meio das teclas de ajuste 19 (veja o capítulo C).
7 O seu aquecedor estará então pronto para a utilização.
B O ENCHIMENTO COM COMBUSTÍVEL
Não encha o tanque removível dentro da moradia. Faça-o num lugar apropriado (há sempre o perigo de entornar). Proceda da seguinte maneira:
1 Certifique-se de que o aquecedor está apagado.
2 Abra a tampa e levante o tanque removível do aquecedor (fig. C). Atenção: é possível que o tanque saia gotejando. Deposite o tanque removível (tampa para cima) e remova a tampa do tanque.
3 Remova a tampa de metal. É fácil de abrir, segurando na parte exterior (fig. D.).
4 Tome a bomba de sifão de combustível e introduza o tubo liso, geralmente rígido, no bidão. Coloque-o numa posição mais alta do que o tanque removível (fig. E). Introduza a mangueira canelada na abertura do tanque.
5 Preste atenção ao medidor de combustível do tanque durante o enchimento (fig. F). Quando verificar que o tanque está cheio, pare de encher. Não encha demasiado o tanque, principalmente quando o combustível estiver demasiado frio (combustível dilata ao aquecer).
6 Deixe que o combustível ainda presente na bomba flua de volta ao bidão, e retire a bomba com cuidado. Coloque a tampa cuidadosamente sobre o tanque. Limpe o combustível eventualmente derramado.
7 Verifique se a tampa do tanque está bem ajustada e sólida. Coloque o tanque removível novamente no aquecedor (a tampa para baixo). Feche a tampa.
- Não mova o aquecedor após instalar novamente o tanque.
- Tenha cuidado para não danificar a tampa ao encher o tanque. A deformação da tampa pode causar uma fuga de combustível.
8 Ligue o aquecedor novamente.
Configure o tempo para usar o aquecedor como um relógio ou se desejar usar o temporizador. Você pode até configurar o tempo em que o aquecedor é ligado.
1 Pressione a tecla de modo 18 para configurar o tempo (fig. G). O tempo é configurado e é exibido no mostrador, piscando.
2 Pressione os botões (▼) ou (▲) para configurar o tempo. O tempo exibe os números de 00:00 a 23:59. Pressione o botão (▲) para avançar e o botão (▼) para retroceder. O tempo irá mudar em etapas de um minuto sempre que você pressionar um destes dois botões. O tempo no mostrador irá mudar em etapas de dez minutos se você continuar pressionando o botão (fig. H.).
3 Pressione novamente a tecla de modo 18 para ativar a função de temporizador. Consulte o capítulo F.
4 Pressione a tecla de modo 18 para exibir o tempo (fig. I.). Se o tempo não estiver configurado, o mostrador indica --:--.
O tempo deve ser novamente configurado após um corte de energia ou se a ficha for desligada da tomada.
D ACENDER O AQUECEDOR
Um aquecedor novo produz algum cheiro no início. Cuide portanto de que haja ventilação extra.
Para acender o aquecedor, basta premir durante algum tempo a tecla ON / OFF
1 Pressione o botão ON / OFF.
O indicador de ignição fica acesso: a temperatura requerida e a temperatura ambiente são exibidas (fig. J.). A temperatura ambiente é exibida a partir de 1 °C. Se a temperatura for inferior a 0 °C, é exibido Lo. A ignição demora cerca de 45 segundos.
2 Combustão normal:
- A chama é azul
- A grelha do queimador pode ficar vermelha
Combustão anormal:
- A chama é amarela e azul. Nesse caso, aplique as medidas adequadas.
Esse aquecedor não pode ser ligado continuamente durante mais de 36 horas. Após 36 horas, o aquecedor desliga automaticamente, mesmo que o tanque tenha sido cheio durante esse período.
Se o aquecedor estiver ligado, a temperatura requerida pode ser mudada usando os botões de ajuste (fig. K). Para aumentar a temperatura, pressione o botão ▲. Para diminuir a temperatura, pressione o botão ▼. Sempre que você pressionar o botão de ajuste, a temperatura muda em 1 °C. A temperatura pode ser configurada para um mínimo de 5 °C e um máximo de 26 °C.
- Se o aquecedor for usado em um espaço pequeno, em uma sala bem isolada ou em uma situação em que a temperatura exterior for bastante alta, a temperatura ambiente pode ser superior à temperatura requerida. Nesse caso, desligue o aquecedor.
- A temperatura exibida corresponde à temperatura ambiente média. Essa temperatura pode não corresponder à temperatura indicada por um termômetro.
F A UTILIZAÇÃO DO TEMPORIZADOR (TIMER)
Com a ajuda do temporizador, pode-se fazer com que o aquecedor se acenda automaticamente, num momento pré-determinado. Para poder ajustar o temporizador, é preciso que a hora esteja correctamente ajustada (veja o capítulo C), e que o aquecedor esteja desligado.
Para isso procede-se da seguinte maneira:
1 Confirme que o tempo é definido corretamente (consulte o capítulo C).
2 Pressione o botão de modo 18 (fig. L) até que Timer e Set sejam exibidos no mostrador.
3 Pressione os botões (▼) ou (▲) 19 para configurar o tempo de ativação requerido para o aquecedor. Pressione o botão (▲) para avançar e o botão (▼) para retroceder. O tempo irá mudar em etapas de um minuto sempre que você pressionar um destes dois botões. O tempo no mostrador irá mudar em etapas de dez minutos se você continuar pressionando o botão (fig. M.).
4 Pressione os botões ON / OFF para ligar o aquecedor (o indicador acende). Não é necessário pressionar esse botão se o aquecedor estiver ligado.
5 Pressione o botão do temporizador (Timer) ⑰. O indicador apaga. O indicador de tempo acende e o temporizador é configurado.
Tenha cuidado para não pressionar o botão ON / OFF novamente após configurar o temporizador, pois isso irá reiniciar o temporizador.
6 O aquecedor é ligado no tempo escolhido.
- Para cancelar o temporizador, pressione o botão ON / OFF (o indicador do temporizador apaga).
- Configure novamente o temporizador e o relógio após um corte de energia.
- No caso de um tremor de terra ou de choques, o código E01 será exibido no mostrador. Reinicie o erro e repita a partir do ponto 4 para configurar novamente o temporizador.
FUNÇÃO DE DESATIVAÇÃO APÓS 3 H
Se, durante o funcionamento do aquecedor, o botão (3H./OFF) for premido, este desliga automaticamente após um período de três horas (depos de premir o botão). É possível desativar esta função durante a contagem decrescente, premindo novamente o botão. O estado desta função é apresentado no ecrã.
G
DESLIGAR O AQUECEDOR
1 Pressione o botão ON / OFF. A luz vermelha pisca durante cerca de 8 segundos e o aquecedor é desligado. Verifique sempre que a chama é apagada.
O ventilador continua a funcionar durante cerca de 3 minutos após desligar, para arrefecer o interior do aquecedor. Se você desligar a alimentação mais cedo, poderão ocorrer sintomas não controláveis (libertação de fumo, cheiro, etc.).
H
EM CASO DE PROBLEMAS
Os sintomas mencionados em cima não são avarias e não são anormais.
Consulte a lista.
| Sintomas Causas | ||
| Ao ligar a ignição | A ignição é muito longa | A ignição demora cerca de 45 segundos. Após encher o tanque, aguarde que o combustível chegue no tanque fixo. Repita a ignição 2 ou 3 vezes. |
| Ruído de estalidos | Esse som é produzido pela ignição elétrica. | |
| Fumo branco | Isso pode acontecer se o combustível não circular pelo queimador corretamente. | |
| Durante a ignição ou ao desligar | Fumo e um cheiro desagradável durante a primeira utilização | É o verniz protetor a aquecer. Esse sintoma desaparecerá logo. Aumente a ventilação do espaço. |
| A temperatura ambiente não aumenta e a temperatura requerida é superior. | O espaço é demasiado grande. | |
| A chama está vermelha. | O ar ambiente está úmido ou salgado ou contém muitas impurezas. | |
| A temperatura ambiente não desce e a temperatura requerida é inferior. | O aquecedor está sendo usado em um espaço pequeno com isolamento ou a temperatura exterior é bastante elevada. Desligue o aquecedor. | |
| A temperatura ambiente não é a mesma que a indicada por um termômetro. | Isso acontece pois a temperatura ambiente exibida é uma indicação da temperatura média do espaço. | |
| Pequenos sons de estalos quando o aquecedor está em funcionamento ou imediata-mente após desligá-lo. | Esse é o som do metal a expandir-se. | |
| O ruído dura 8 segundos após desligar. | Um som de tique-taque pode ser ouvido quando o aquecedor arrefece. |
O QUE LHE INDICA O MOSTRADOR
O mostrador ① não só se destina a mostrar o tempo e a temperatura (ajustadas) (capítulo C, E e F), senão também a indicar as falhas. O código no mostrador indica qual é o problema:
| Código Informação Ação | ||
| Time---- | O aquecedor foi desligado automaticamente por um corte de energia ou uma conexão com problemas. | Restaure a alimentação ou restaure a conexão. Pressione novamente a tecla ON / OFF |
| E01 | Um tremor de terra (magnitude de 5 ou mais), vibrações fortes ou um choque farão com que o aquecedor seja automaticamente desligado. (O sistema de segurança contra choques funcionou). | Certifique-se de que não existem materiais inflamáveis em redor do aquecedor ou que ele não tem fugas de combustível. Pressione novamente a tecla ON / OFF |
| E02E03 | O aquecedor foi automaticamente desligado após uma avaria ou durante a ignição, ou devido a presença de água ou poeira no filtro de combustível ou no tanque fixo. | Remova a água e poeira do tanque fixo. Limpe o filtro de combustível (consulte o capítulo M). Pressione novamente o botão ON / OFF |
| E07 | Um aumento da temperatura ambiente desligou o aquecedor. (O sistema de monitoramento da temperatura funcionou). | Ventile o espaço. Deixe o aquecedor arrefecer. Pressione novamente o botão ON / OFF |
| FilterE09 | O aquecedor foi automaticamente desligado pois a corrente de ar quente, o ventilador ou o filtro do ventilador está bloqueado ou danificado. (O sistema de segurança sobre o sobreaquecimento funcionou). | Remova obstáculos da abertura do ventilador. Limpe o filtro do ventilador (consulte o capítulo M). Pressione novamente o botão ON / OFFSe o problema ocorrer novamente após aplicar as medidas descritas em cima, entre em contato com o retalhista. |
| E13 | O aquecedor foi desligado em um espaço fechado. (O sistema de segurança contra a combustão incompleta funcionou). | Ventile o espaço e pressione novamente o botão ON /OFFAssegure-se de que o espaço está suficientemente ventilado. |
| E17 | O aquecedor foi desligado devido a uma concentração elevada de CO2. (O sistema de monitoramento da qualidade do ar funcionou). | Ventile o espaço e configure novamente o botão ON /OFFAssegure-se de que o espaço está suficientemente ventilado. |
| O indicador ON pisca. Err acende | O aquecedor parou automaticamente pois o botão ON / OFF foi pressionado ou estava bloqueado. | Remova obstáculos Ao redor dos botões na tela. Pressione novamente o botão ON / OFF |
| F00 – F30 | Funcionamento incorreto. O aquecedor requer manutenção | Tome nota das mensagens exibidas e desligue o aquecedor. Entre em contato com o retalhista. |
| Sintomas Causas | Medidas a aplicar | |
| O aquecedor não liga | O bloqueio de segurança para crianças acende | Desligue o bloqueio de segurança para crianças |
| A luz do indicador de combustível não funciona | O tanque está vazio Encha o tanque | |
| O tanque está deformado Substitua o tanque | ||
| Existem partículas de sujidade ou de água no filtro e/ou no tanque fixo | Limpe o tanque fixo e o filtro de combustível. | |
| Perda de energia | O indicador de combustível pisca | |
| O indicador de combustível pisca | Encha o tanque | |
| Foi usado um combustível de má qualidade. | Remova o combustível dos dois tanques e encha com o combustível correto. | |
| Combustão anormal | Foi usado um combustível de má qualidade. | |
| Fraca ventilação | Ventile o espaço regularmente | |
| Poeira no filtro do ventilador | Limpe o filtro do ventilador | |
| Cheiros desagradáveis | Foi usado um combustível de má qualidade. | Remova o combustível dos dois tanques e encha com o combustível correto. |
| Sem combustível no tanque Encha o tanque | ||
| Fuga de combustível ou combustível derramado | Não use mais o aquecedor e entre em contato com o retalhista | |
| Fuga de combustível | Mova o aquecedor, o tanque não está vazio | |
| Foi usado um combustível de má qualidade. | ||
DESACTIVAÇÃO AUTOMÁTICA
Esta estufa está equipada com um sistema de segurança. Quando a estufa estiver 36 horas acesa sem interrupção, este sistema faz com que a estufa se apague automaticamente. Se o desejar, poderá então tornar a acender a estufa carregando na tecla ON / OFF (veja o capítulo D).
TECLA DE BLOQUEIO
A tecla de bloqueio para crianças pode ser utilizada para evitar que uma criança nude, inadvertamente, os ajustes do aquecedor. Durante a combustão, o aquecedor somente pode ser apagado. Quando o aquecedor já estiver apagado, a tecla de bloqueio para crianças evita também que o aquecedor seja aceso inadvertamente. Para activar a tecla de bloqueio para crianças, mantenha premida a tecla CHILDLOCK 15 durante mais do que 3 segundos. A lâmpada de controlo aparece no mostrador (fig. O), para indicar que o bloqueio para crianças está activado. Para desactivar a tecla de bloqueio, mantenha novamente premida durante mais do que 3 segundos a tecla CHILDLOCK 15.
J A UTILIZAÇÃO CORRECTA DE SAVE
Com a função 'SAVE' é possível limitar a temperatura. Quando esta função estiver activada, a estufa se apagará automaticamente quando a temperatura ambiente estiver 3° C sobre a temperatura ajustada. Quando a temperatura ambiente tornar
a chegar à temperatura ajustada, a estufa se acenderá automaticamente. Para activar a função 'SAVE', carregue na tecla correspondente 31. A luz de controlo 'SAVE' se acenderá. Ao carregar novamente na tecla 'SAVE', esta função será desactivada.
Mesmo sem o ajuste 'SAVE', a estufa cuidará de que a temperatura ajustada seja mantida de forma aproximada, adaptando a sua capacidade de aquecimento. 'SAVE' é uma posição de economia que pode ser utilizada por exemplo quando não há ninguém presente no recinto, ou para evitar a congelação deste.
Se o indicador de baixo nível de combustível acender em combinação com um som breve, significa que o tanque de combustível está vazio. O aquecedor irá automaticamente queimar na configuração mais baixa durante um período de 80 minutos. O tanque de combustível tem de ser novamente cheio.
- remova o tanque removível do aquecedor e encha com novo combustível (fora da divisão onde o aquecedor se encontra ou em um lugar seguro) (consulte o capítulo B)
Se você não aplicar qualquer medida, o tanque de combustível será esvaziado e o visor irá indicar "E 03" (fig. Q). O aquecedor é automaticamente desligado.
Para ligar novamente o aquecedor, encha o tanque e aguarde alguns minutos. Em seguida, pressione o botão ON / OFF.
L MONITORAMENTO DA QUALIDADE DO AR
Se o espaço tiver uma ventilação deficiente, o indicador E17 acende e o aquecedor é automaticamente desligado. Logo que você ouvir o sinal, ventile o espaço (por exemplo, abrindo uma porta ou janela). Logo que o espaço tenha sido ventilado adequadamente (por exemplo, abrindo uma porta ou janela), o aquecedor pode ser ligado pressionando o botão ON / OFF.
Tampa de transporte
M MANUTENÇÃO
Antes de proceder à manutenção, deve apagar o aquecedor e deixar que este fique frio. Retire em seguida a ficha da tomada. O seu aquecedor requer pouca manutenção.
Limpe o filtro de combustível:
1 Retire o tanque removível ④ do aquecedor e tire o filtro de combustível (fig. S). É possível que este siga gotejando; Mantenha o pano à mão.
2 Esvazie o filtro de combustível golpeando-o numa base dura enquanto estiver virado para baixo (nunca lave o filtro com água!).
3 Torne a colocar o filtro de combustível no aquecedor.
Aconselhamos também que retire a tempo o pó e manchas com um pano húmido, para evitar a formação de manchas tenazes.
Não use solventes ou álcool para limpar o aquecedor: existe o perigo de fogo. Limpe os componentes mais sujos com um agente sintético de limpeza ligeiro.
Não desmonte componentes do aquecedor. Para uma eventual reparação, ponha-se sempre em contacto com o seu vendedor.
Quando o fio eléctrico estiver estragado, este deve ser substituído sempre por um técnico qualificado por um do tipo H05-VV-F.
N ARMAZENAGEM (FIM DA TEMPORADA DE UTILIZAÇÃO)
Ao terminar a temporada de utilização, guarde o aquecedor num recinto livre de pó, utilizando se possível o material de embalagem original. O combustível restante não poderá ser utilizado na temporada seguinte. Termine de consumí-lo. Ao sobrar combustível, não deite fora o combustível, mas siga as normas vigentes no seu município para Pequenos Detritos Químicos. Comece, de qualquer maneira, a nova temporada de utilização com combustível novo.
O TRANSPORTE
Para evitar que o seu aquecedor entorne combustível durante o transporte, proceda da seguinte forma:
1 Deixe o aquecedor arrefecer.
2 Retire o tanque removível ④ do aquecedor e retire o filtro de combustível. É possível que este siga gotejando; Mantenha o pano à mão. Guarde o filtro do combustível e o tanque removível fora do aquecedor.
3 Evvazie o tanque fixo de combustível (fig. U).
4 Coloque a tampa para transporte.
5 Pressione bem a tampa de transporte no lugar do filtro do combustível.
Transporte o aquecedor sempre sem inclinar.
P ESPECIFICAÇÕES
| SRE 3230 C-2 SRE 3231 C-2 SRE 3330 C-2 SRE 3331 C-2 SRE 3531 C-2 | |||||
| Ignição eléctrica | |||||
| Combustível querosene | |||||
| Capacidade (W)* 3.0 3.1 3.0 3.1 3.1 | |||||
| Espaço apropriado (m3)** 48-120 50-1 | 20 48-120 50-120 50-120 | ||||
| Consumo de combustível (l/hora)* 0.3 | 3 0.323 0.313 0.323 0.3 | ||||
| Consumo de combustível (g/hora)* 250 | 258 250 258 258 | ||||
| Horas de combustão por tanque (hora)* | 16 15.5 16 15 | 5 15.5 | |||
| Conteúdo do tanque removível (litro) | 5 | ||||
| Peso (kg) 7.7 | |||||
| Dimensões (mm) (inclusive placa de fundo) | largura 371 | ||||
| profundidade 299 | |||||
| altura 429 | |||||
| Acessórios tampa de transporte, bomba de sífão de combustível | |||||
| Tensão de rede | 230V - AC 50 Hz | ||||
| Consumo de electricidade (nom.) (ignação / contínuo) | 335 W / 250 W | ||||
| Consumo de electricidade (médio) (continuo) min-max. | 78 W - 123 W | ||||
| O controlo da qualidade da ventilação (renovação do ar): Medição directa do nível de CO2 (NDIR- CO2 Sensor E-Guard). | |||||
* Em ajuste na posição máxima ** Dados indicativos
A marcação CE corresponde à conformidade com as normas EN 60-335 parte 1 (1995) e EN 50-165 (08/97).
Q CONDIÇÕES DE GARANTIA
O seu aquecedor está coberto por uma garantia de 48 meses a partir da data de compra. Durante este período todos os defeitos de material ou fabricação serão solucionados gratuitamente. Neste âmbito são aplicáveis as seguintes regras:
1 Rejeitamos explicitamente qualquer outra reclamação de indemnização, inclusive danos indirectos.
2 A reparação ou substituição de componentes dentro do período de garantia não implica a prorrogação da mesma.
3 A garantia não será válida quando tiverem sido introduzidas modificações, tenham sido montados componentes não originais ou tenham sido efectuadas reparações no aquecedor por terceiros.
4 Os componentes sujeitos ao desgaste normal, como por exemplo a bomba de sifão de combustível, não estão incluídos na garantia.
5 A garantia somente é válida mediante apresentação de recibo de compra datada e se não tiverem sido introduzidas modificações.
6 A garantia não é aplicável a danos resultantes de actos que sejam diferentes aos das instruções de operação, à negligência nem à utilização de combustível incorrecto ou em mau estado.
7 As despesas de envio e o risco do envio do aquecedor ou componentes deste, correrão sempre por conta do comprador.
Para evitar maus funcionamentos, recomendamos primeiramente consultar cuidadosamente as instruções de operação. Quando estas não apresentarem a solução, leve o aquecedor ao seu representante para reparação.
Szanowni Państwo,
