PDV6060B - Liesituuletin PROGRESS - Ilmainen käyttöohje ja opas

Merkki	Progress
Malli	PDV6060B
Tuotetyyppi	Liesituuletin
Leveys	60 cm
Vähimmäisturvaetäisyys (keittotaso)	650 mm
Poistoputken vähimmäishalkaisija	120 mm
Sähköluokka	I (maadoitus pakollinen)
Syöttöjännite	220-240 V ~ 50/60 Hz (arvio)
Suurin ottoteho	200 W (arvio)
Nopeuksien lukumäärä	3 + ajastettu tehostus (6 min)
Ajastustoiminto (viivästetty sammutus)	Kyllä, 5 minuuttia
Ohjaustyyppi	Kosketusohjaus
Valaistus	LED (vaihto huoltopalvelun kautta)
Rasvasuodatin	Astianpesukoneessa pestävä (joka 2. kuukausi)
Hiilisuodatin	Ei pestävä, vaihto joka 4. kuukausi
Käyttö kaasuliedellä	Mahdollista riittävällä ilmanvaihdolla (negatiivinen paine ≤ 0,04 mbar)
Ulkopinnan puhdistus	Kostea liina ja neutraali pesuaine

Usein kysytyt kysymykset - PDV6060B PROGRESS

Mikä on liesituulettimen ja keittotason välinen vähimmäisasennuskorkeus?

Vähimmäisturvaetäisyys on 650 mm sähkölle, ja sitä on sovitettava, jos kaasulieden ohjeissa määritellään suurempi etäisyys.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet on puhdistettava joka 2. kuukausi (tai useammin, jos käyttö on runsasta). Ne voidaan pestä astianpesukoneessa tai käsin neutraalilla pesuaineella.

Kuinka usein hiilisuodatin on vaihdettava?

Hiilisuodatin ei ole pestävä, ja se on vaihdettava noin 4 kuukauden välein tai useammin, jos liesituuletinta käytetään paljon.

Miten viivästetyn sammutuksen toiminto aktivoidaan?

Paina pitkään A-painiketta aktivoidaksesi 5 minuutin viivästetyn automaattisen sammutuksen. Nopeuden kuvake vilkkuu. Poistaaksesi toiminnon, paina nopeuspainiketta tai sammuta moottori.

Mitä tehdä, jos valaistus ei toimi?

Valaistus on LED-tyyppinen ja sen voi vaihtaa vain huoltopalvelu. Ota yhteyttä huoltopalveluun vaihtoa varten.

Voinko käyttää liesituuletinta kaasuliedellä?

Kyllä, mutta huoneessa on oltava riittävä ilmanvaihto (aukko ulospäin) negatiivisen paineen välttämiseksi, joka on suurempi kuin 0,04 mbar. Älä koskaan liitä liesituuletinta savupiippuun, jota käyttää polttolaite.

Miten liesituulettimen ulkopinta puhdistetaan?

Käytä kostea liina ja neutraali nestemäinen pesuaine. Älä käytä hankaavia tai syövyttäviä tuotteita.

Mitä painikkeet C ja D tarkoittavat?

Painike C aktivoi toisen nopeuden. Painike D aktivoi kolmannen nopeuden; toinen painallus käynnistää tehostusnopeuden, joka on ajastettu 6 minuutiksi, minkä jälkeen liesituuletin sammuu automaattisesti.

Voidaanko liesituuletin asentaa kiertoilmatilaan?

Kyllä, jos käytät hiilisuodatinta (mukana tai valinnainen mallista riippuen), liesituuletin voi toimia kiertoilmalla ilman ulkoista poistoputkea.

Mitä tehdä, jos virtajohto on vaurioitunut?

Älä käytä laitetta. Anna valmistajan tai valtuutetun huoltopalvelun vaihtaa johto onnettomuusriskin välttämiseksi.

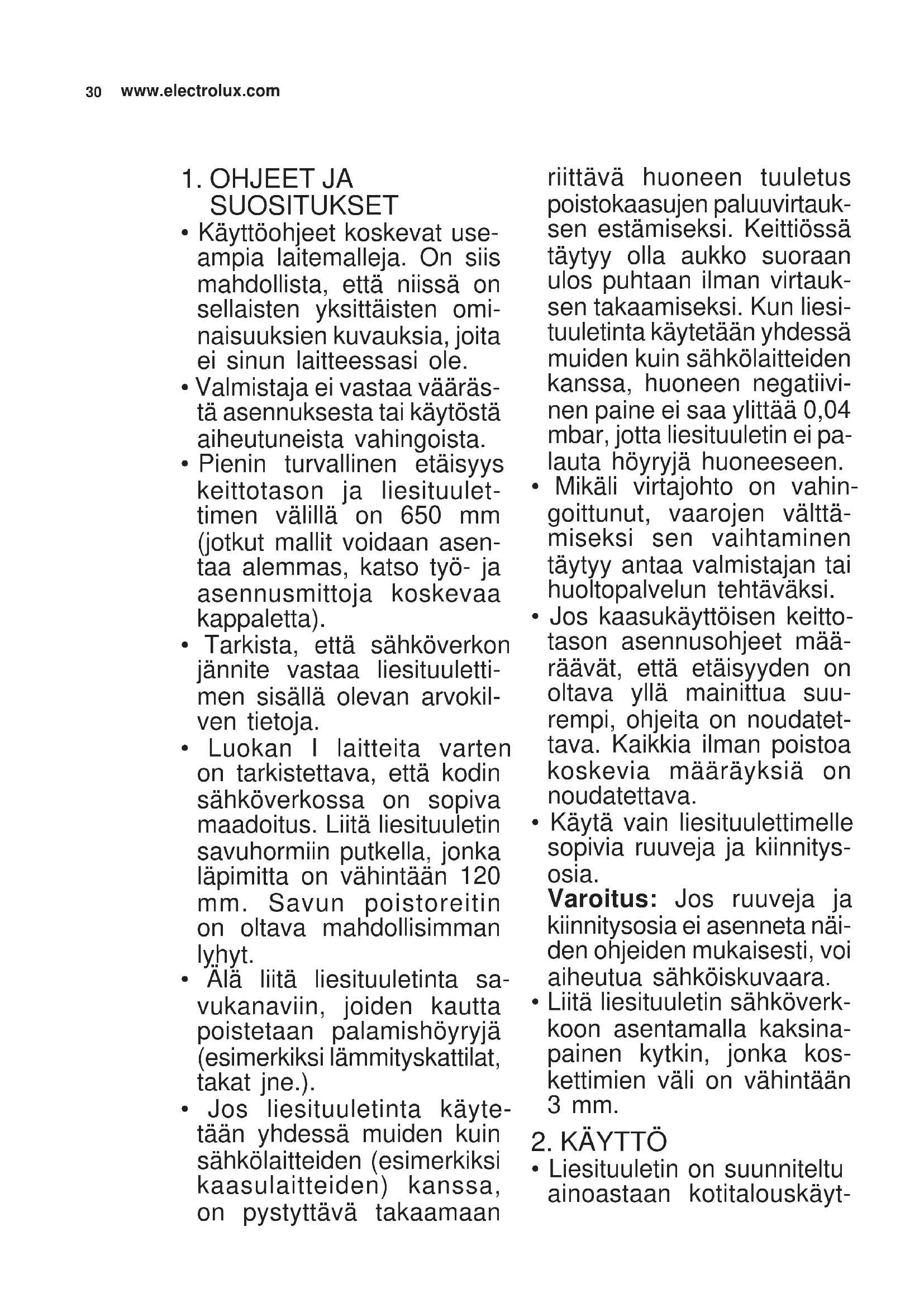

KÄYTTÖOHJE PDV6060B PROGRESS

Käyttoohjeet koskevat use-ampia laitemalleja. On siis mahdolista, etta niissä on sellaisten yksittäisten ominausuksien kuvauksia, joita ei sinun laitteessasi ole.
- Valmistaja ei vastaa värästä asennuksesta tai kaytostä aiheutuneista vahingoista.
- Pienin turvallinen etäisyys keittotason ja liesituulettimen valillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
Tarkista,etta sahkoverkon jannite vastaa liesituulettimen sisall alevan arvokilven tietoja.
- Luokan I laitteita varten on tarkistettava, etta kodin sahkoverkossa on sopiva maadoitus. Liitä liesituuletin savuhormiin putkella, jonka lapimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
- Alä liitä liesituuletinta sa-vukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lammityskattilat, takat jne.).
- Jos liesituuletinta käytetän yhdessa muiden kuinsahkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttäva takaamaan

riittäva huoneen tuuletus poistokaasujen paluuvirtauk Sen estämiseksi. Keittiössä täytyy olla aukko suoraan ulos puhtaan ilman virtauk Sen takaamiseksi. Kun liesituuletinta käytetaän yhdessä muiden kuin sahkolaitteiden kanssa, huoneen negatiivinen paine ei saa ylittä 0,04 mbar, jotta liesituuletin ei palaute hóyryjá huoneeseen.

Mikali virtajohto on vahingoittunut, vaarojen valttamiseksi sen vaihtaminentäytyy antaa valmistajan tai huoltopalvelun tehtavaksi.
- Jos kaasukaytöisen keittotason asennusohjeet määrävät, etta etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoakoskevia märäyksiä on noudatettava.
Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitsosia.

Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta naiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.

• Liitä liesituuletin sahköverkkoon asentamalla kaksina-painen kytkin, Jonka kos-kettimien vali on vahintään 3 mm.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyt-

töön, keittiön hajujen poistamiseen.

• Alä koskaan käytä liesituule-tinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, etta ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
  Rasvakeittimiä on valvottava jatkuvasti kayton aikana: ylikumentunut oljy voi syttya palamaan.
• Alä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Alle 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilott tai kokemattomat ja taitamattomat henkilott saavat käyttaa tata laitetta vain, josheitä valvotaan ja heille on annetu tiedot laitteen turvallisesta käytösta ja siihen liittyvistä vaaroista. Varmista, etteivat lapset paase leikkimään laiteella. Lapset eivat saa tehdä käytäjan puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
• "HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden kayton aikana".

3. HUOLTO

• Merkki tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä ravallisen kotitalousjätteen mukana. Tuote taytyt toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, etta tuote havitetaan oikealla ravalla, on mahdolista auttaa valttamaan ympäristöä ja henkilöiden terveyttu uhkaavia haittavaikutuksia, joita voi syntyvääränlaisesta havittämisestä. Lisatietoja tuotteen kierrattämisetä saat paikallsilta viranomaisilta, paikallsestä jatehuollosta tai liikkeestä, josta tuote on ostetu.

• Sammuta laite tai kytke se irti sahkoverkosta ennen minkaan puhdistus-tai huoltotoimenpiteen aloittamista.

• Puhdista ja/tai vaihda suodattimet maäratyn ajan kuluttua (tulipalovaara).

-Aktiivihilisuodattimia ei voi pestä eikä regeneroida, ne taytyy vaihtaa noin 4 kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon (W).

Rasvasuodattimet taytyy puhdistaaina2kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pesta astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

4. KYTKIMET

※	1	2	3i
A	B	C	D

Painike	Toiminto
A	Lyhyellä painalluksella sytyttäa/sammuttaa valaistuksen suurim-malla teholla. Voidaan aktivoidamillā tahansa nopeudella.
	AjastusSopiäännöshajujen poistami-seen. Voidaan aktivoida millä tahansa nopeudella. Pitämällä painettuna aktivoi automaattisen 5 minuutin kuluttua tapahtuvansammumisen. Nopeuskuvakevikkuu toiminnon ollessa päällä.Toiminto poistetaan käytöstäpainamalla nopeuspainiketta,sammuttamalla moottori.
B	Lyhyt painallus. Käynnistäa ja sammuttaa imumoottorin ensim-maisellä nopeudella.
C	Lyhyt painallus. Käynnistäa ja sammuttaa imumoottorin toisella nopeudella.
D	Lyhyt painallus. Käynnistäa imu-moottorin kolmannella nope-della. Kun painiketta painetaan toisen kerran käynnistäa TEHO-NOPEUDEN 6 minuutin ajaksi, minkä jäldeen liesituuletin sm-muu automaattisesti. Toiminto soveltu käytettväksi kun savua on paljon. Painamalla uudelleen painiketta D rapa TEHONOPEUS poistetaan käytöstä ja moottori sammuu.

5. VALAISTUS

Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
