KÄYTTÖOHJE ESLL21 PANASONIC

• Laddningstid Cirka 1 timme Luftburet akustiskt buller I rakningsläge: 63 (dB (A) re 1 pW) I trimmerläge: 65 (dB (A) re 1 pW) Denna produkt är endast avsedd för användning i hemmet. PB016136 - ES-LL21_(10S)_08-06-18.indd 207 2018/8/6 9:32:50208 PB016136 - ES-LL21_(10S)_08-06-18.indd 208 2018/8/6 9:32:50209 TR RO H SK CZ PL FIN S N P DK E NL I F D GB Käyttöohjeet Ladattava parranajokone (kotikäyttöön) Mallinro ES-LL41 ES-LL21 Turvatoimet p. 212
• Tarkoitettu käyttö p. 215
• Koneen osat p. 216
• Valmistelu p. 216
• Käyttäminen p. 217
• Partakoneen puhdistus p. 220
• Teräverkon ja leikkuuterien vaihto p. 222
• Usein kysytyt kysymykset p. 223
• Vianetsintä p. 223
• Huolto p. 225
• Ympäristönsuojelu ja materiaalien kierrätys p. 225
• Tekniset tiedot Sisältö Kiitos että valitsit tämän Panasonic-tuotteen.Lue ohjeet kokonaan ennen laitteen käyttämistä ja säästä ne myöhempää käyttöä varten.PB016136 - ES-LL21_(11FIN)_08-06-18.indd 209 2018/8/6 9:31:56210 Varoitus p. 226

• Laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet ovat heikentyneet tai joilta puuttuu kokemus ja tieto, jos heitä valvotaan laitteen käytössä, ja heille on annettu ohjeet laitteen turvallisesta käytöstä, ja he ymmärtävät laitteeseen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimia laitteelle ilman valvontaa.

• Sähköjohtoa ei voi vaihtaa. Jos johto on vioittunut, verkkolaite tulee poistaa käytöstä.

• Tätä partakonetta voi käyttää märkäajoon partavaahdon kanssa tai kuiva-ajoon. Vesitiivistä partakonetta voi käyttää suihkussa, ja sen voi PB016136 - ES-LL21_(11FIN)_08-06-18.indd 210 2018/8/6 9:31:56211 TR RO H SK CZ PL FIN S N P DK E NL I F D GB puhdistaa vedellä. Seuraava merkki tarkoittaa, että laite sopii käytettäväksi kylvyssä tai suihkussa.

• Älä käytä mitään muuta kuin toimitettua verkkolaitetta mihinkään tarkoitukseen. Älä myöskään käytä mitään muuta tuotetta toimitetulla verkkolaitteella. (Katso sivu 216.)

• Tämä symboli ilmaisee, että sähkölaitteen yhdistäminen verkkovirtaan vaatii erityisen irrotettavan verkkolaitteen. Verkkolaitteen tyyppiviite on merkitty lähelle symbolia. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 211 2018/8/6 9:31:57212 Turvatoimet Jotta vältytään loukkaantumisen, hengen menetyksen, sähköiskun, tulipalon ja omaisuusvahinkojen vaaralta, seuraavia turvatoimia tulee aina noudattaa. Kuvakkeiden selitykset Seuraavia kuvakkeita käytetään luokittelemaan ja kuvaamaan vaaran, loukkaantumisen ja omaisuuden vahingoittumisen taso, jos varoitukset jätetään huomiotta ja laitetta käytetään väärin.

VAARA Ilmaisee vakavaan loukkaantumiseen tai kuolemaan johtavan mahdollisen vaaran.

VAROITUS Ilmaisee mahdollisen vaaran joka voi aiheuttaa vakavan loukkaantumisen tai hengenmenetyksen.

HUOMIO Ilmaisee vaaran joka voi aiheuttaa lievän loukkaantumisen tai omaisuusvahingon. Seuraavia kuvakkeita käytetään luokittelemaan ja kuvaamaan noudatettavien ohjeiden tyyppejä. Tätä kuvaketta käytetään hälyttämään käyttäjiä tietystä käyttömenettelytavasta jota ei tule noudattaa. Tätä kuvaketta käytetään hälyttämään käyttäjiä tietystä käyttömenettelytavasta jota tulee noudattaa yksikön turvallisen käytön varmistamiseksi.

VAROITUS ► Tämä tuote Tässä partakoneessa on sisäänrakennettu ladattava akku. Älä heitä akkua tuleen tai lämmitä sitä, äläkä lataa tai käytä sitä korkeassa lämpötilassa tai jätä ympäristöön, jossa on korkea lämpötila. - Niin toimiminen voi aiheuttaa ylikuumenemisen, syttymisen tai räjähtämisen. Älä muuntele tai korjaa laitetta. - Niin tekeminen voi aiheuttaa tulipalon, sähköiskun tai loukkaantumisen. Ota yhteyttä valtuutettuun huoltoliikkeeseen korjaamista varten (akun vaihto jne.) Älä pura laitetta koskaan, paitsi sitä hävittäessäsi. - Niin tekeminen voi aiheuttaa tulipalon, sähköiskun tai loukkaantumisen. ► Poikkeavuuksien tai virhetoimintojen tapauksessa Jos verkkolaitteen toiminta on tavallisuudesta poikkeavaa tai siihen tulee toimintahäiriö, lopeta muuntajan käyttö välittömästi ja irrota verkkolaite. - Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon, sähköiskun tai loukkaantumisen. <Poikkeavuus tai toimintahäiriöt>

• Päärungon, sovitin tai johto on poistunut muodostaan tai epänormaalin kuuma.

• Päärungon, sovitin tai johto tuoksuu palaneelta.

• Kuuluu epänormaali ääni käytön aikana tai päärungon latauksen aikana, sovittimessa tai johdossa. - Ota heti yhteyttä valtuutettuun huoltoliikkeeseen ja pyydä laitteen tarkistusta tai korjausta. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 212 2018/8/6 9:31:57213 TR RO H SK CZ PL FIN S N P DK E NL I F D GB

VAROITUS ► Syöttövirta Älä liitä muuntajaa pistorasiaan tai irrota sitä pistorasiasta jos kätesi ovat märät. - Näin toimiminen voi aiheuttaa sähköiskun tai loukkaantumisen. Älä upota verkkolaitetta veteen tai pese sitä vedellä. Älä aseta verkkolaitetta vedellä täytetyn altaan tai ammeen yläpuolelle tai niiden lähelle. Älä koskaan käytä laitetta, jos sen verkkolaite on vahingoittunut tai virtapistoke on pistorasiaan väljä. Älä vahingoita, muokkaa, tai väkisin taivuta, vedä tai väännä johtoa. Älä myöskään laita mitään painavaa virtajohdon päälle äläkä nipistä johtoa. - Niin tekeminen voi aiheuttaa oikosulusta johtuvan sähköiskun tai tulipalon. Älä käytä tavalla jossa pistorasian tai johdotuksen nimellisteho ylittyy. - Nimellistehon ylittäminen, joka johtuu siitä että liian monta pistoketta on yhdistetty yhteen pistorasiaan, voi aiheuttaa ylikuumenemisesta johtuvan tulipalon. Varmista aina, että laitetta käytetään voimalähteellä, joka on yhteensopiva verkkolaitteen nimellisjännitteen kanssa. Työnnä muuntaja kokonaan paikalleen. - Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon tai sähköiskun. Irrota verkkolaite, kun puhdistat partakonetta vedellä. - Ohjeen noudattamatta jättäminen voi aiheuttaa sähköiskun tai loukkaantumisen. Puhdista virtapistoke ja laitteen pistoke säännöllisesti estääksesi pölyn kerääntymisen. - Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon kosteudesta johtuvan eristyshäiriön seurauksena. ► Onnettomuuksien ehkäiseminen Älä säilytä lasten ulottuvilla. Älä anna lasten käyttää laitetta. - Osien tai tarvikkeiden laittaminen suuhun voi aiheuttaa tapaturman tai vamman. Jos nielet öljyä vahingossa, älä yritä oksentaa vaan juo runsaasti vettä ja ota yhteys lääkäriin. Jos öljyä joutuu silmiin, huuhtele silmäsi välittömästi runsaalla juoksevalla vedellä ja ota yhteys lääkäriin. - Näiden ohjeiden laiminlyöminen saattaa aiheuttaa fyysisiä ongelmia.

HUOMIO ► Ihon suojeleminen Älä paina teräverkkoa liian kovaa huultasi tai muuta kasvojesi osaa vasten. Älä paina teräverkkoa suoraan näppylöiden tai vaurioituneen ihon päälle. Älä koske sisäterän teräosaan (metalliosa). - Muuten seurauksena voi olla vammoja iholle tai kädelle. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 213 2018/8/6 9:31:57214

HUOMIO Älä paina teräverkkoa väkisin. Älä myöskään kosketa teräverkkoa sormillasi tai kynsilläsi, kun se on käytössä. Älä käytä tuotetta hiuksiisi tai muuhun ruumiinkarvoitukseen. - Tämän tekeminen voi aiheuttaa ihovaurion tai lyhentää teräverkon käyttöikää. Tarkista ettei teräverkossa ole murtumia tai vääntymiä ennen käyttöä. - Tämän noudattamatta jättäminen voi vahingoittaa ihoa. Muista laittaa suojus partakoneeseen sitä kantaessasi tai säilytyksen ajaksi. - Ohjeen noudattamatta jättäminen voi aiheuttaa ihovaurion tai lyhentää teräverkon käyttöikää. ► Huomioi seuraavat varoitukset Älä kierrä johtoa muuntajan ympärille säilytyksen ajaksi. - Niin tekeminen voi aiheuttaa johdinlangan murtumisen johdon sisällä, mikä voi johtaa tulipaloon oikosulun seurauksena. Älä anna metalliesineiden tai roskien kiinnittyä virtapistokkeeseen tai laitteen pistokkeeseen. - Niin tekeminen voi aiheuttaa oikosulusta johtuvan sähköiskun tai tulipalon. Älä irrota muuntajan tai laitteen pistoketta pitämällä kiinni johdosta. - Näin toimiminen voi aiheuttaa sähköiskun tai loukkaantumisen. Älä jaa partakonettasi perheenjäsenten tai muiden ihmisten kanssa. - Se saattaa aiheuttaa infektion tai tulehduksen. Älä pudota laitetta tai iske sitä muita esineitä vasten. - Niin tekeminen voi aiheuttaa loukkaantumisen. Irrota muuntaja pistorasiasta kun laite ei ole latauksessa. - Ohjeen noudattamatta jättäminen voi aiheuttaa sähköiskun tai tulipalon eristyksen heikkenemisestä aiheutuvan sähkövuodon vuoksi. Poistetun akun käsittely hävittämisen yhteydessä

• Ladattava akku on tarkoitettu käytettäväksi vain tässä laitteessa. Älä käytä akkua muiden tuotteiden kanssa.

• Älä lataa akkua sen jälkeen kun se on poistettu laitteesta.

• Älä heitä tuleen tai altista kuumuudelle.

• Älä lyö, pura, muuta tai lävistä naulalla.

• Älä anna akun positiivisen ja negatiivisen navan olla yhteydessä metallisten esineiden kautta.

• Älä kanna tai säilytä akkua yhdessä metallisten korujen, kuten kaulakorujen ja hiussolkien, kanssa.

• Älä käytä tai jätä akkua paikkaan, jossa se voi altistua korkeille lämpötiloille, kuten suoralle auringonvalolle, äläkä lähelle muita lämmönlähteitä.

• Älä koskaan kuori putkea. - Niin toimiminen voi aiheuttaa ylikuumenemisen, syttymisen tai räjähtämisen. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 214 2018/8/6 9:31:57215 TR RO H SK CZ PL FIN S N P DK E NL I F D GB Tarkoitettu käyttö

• Huomaat eron viimeistään kolmen viikon märkäajon jälkeen. Ihosi ja partasi sopeutuu noin kuukaudessa märkä- ja kuiva-ajoon Panasonicin partakoneella.

• Älä anna teräverkon koskettaa mitään kovia kohteita. Niin tekeminen voi vaurioittaa teriä, koska ne ovat hyvin ohuet ja vääntyvät helposti.

• Älä kuivaa päärunkoa kuivaajalla tai lämmittävällä puhaltimella. Niin tekeminen voi aiheuttaa virhetoiminnon tai osien vääntymisen.

• Älä jätä partakonetta teräverkon kehys irrotettuna suoraan auringonpaisteeseen. Niin tekeminen voi huonontaa vedenkestävää kumia ja heikentää vedenkestävyystoimintoa, mikä voi aiheuttaa virhetoiminnon.

• Säilytä partakone käytön jälkeen paikassa, jossa on alhainen kosteus. Ohjeen noudattamatta jättäminen voi aiheuttaa virhetoiminnon kondensaation tai ruosteen takia.

• Pidä molemmat leikkuuterät kiinnitettyinä. Partakone saattaa vahingoittua, jos vain toinen leikkuuterä on kiinnitettynä.

• Jos puhdistat partakoneen vedellä, älä käytä merivettä tai kiehuvaa vettä. Älä upota partakonetta veteen pitkäksi ajaksi.

• Ennen kampaliitännän käyttöä, tarkista, että se on liitetty oikein. Tämän laiminlyönti voi aiheuttaa parran tulevan ajetuksi liian lyhyeksi.

VAROITUS Pidä ladattava akku poissa lasten ja pikkulasten ulottuvilta poistamisen jälkeen. - Akku vaurioittaa elimistöä jos sen niellään vahingossa. Jos tämä tapahtuu, ota välittömästi yhteys lääkäriin. Jos akkunestettä vuotaa ja joutuu kosketuksiin silmien kanssa, älä hankaa silmiä. Huuhtele huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. - Ohjeen noudattamatta jättäminen voi aiheuttaa silmävamman. Ota välittömästi yhteys lääkäriin.

HUOMIO Jos akkunestettä vuotaa ja joutuu kosketuksiin ihon tai vaatteiden kanssa, huuhtele puhtaalla vedellä, kuten vesijohtovedellä. - Ohjeen noudattamatta jättäminen voi aiheuttaa tulehduksen. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 215 2018/8/6 9:31:57216 Koneen osat

Runko-osa 1 Suojus 2 Teräverkko 3 Teräverkon kehys 4 Käyttökytkin 5 Merkkivalojen näyttö a. Ajosensorimerkkivalo

b. Akun kapasiteetin merkkivalo (

c. Kytkinlukon merkkivalo

d. Latauksen tilan merkkivalo ( ) 6 Laitteen pistorasia 7 Verkkokehyksen avauspainikkeet 8 Teräverkko-osa 9 Leikkuuterät Trimmeri Trimmerin kahva Teräverkon avauspainike

Verkkolaite (RE7-87) Muuntaja Virtapistoke Laitteen pistoke Johto

Pituuden säädön kampaliite (1-3 mm) ES-LL41 Kampaliitteen vapautuspainikkeet

Pituuden säädön kampaliite (5-7 mm) ES-LL41 Kampaliitteen vapautuspainikkeet Lisätarvikkeet

Takuukortti Valmistelu Partakoneen lataus

• Pyyhivesipisaratlaitteenpistorasiasta.

• Tarkistaettälatauksentilanmerkkivalo ( ) palaa.

• Latausonvalmisnoin1tunnin kuluttua.

3. Ota muuntaja pois seinästä, kun

lataaminen on valmis.

Huom Et voi käyttää partakonetta silloin, kun se on latauksessa. Latauksen aikana Latauksen tilan merkkivalo ( ) palaa. Latauksen päätyttyä Latauksen tilavalo ( ) kytkeytyy pois päältä. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 216 2018/8/6 9:31:58217 TR RO H SK CZ PL FIN S N P DK E NL I F D GB Käyttäminen Partakoneen käyttö

• Ajosensori,jokasäätäätehoa automaattisesti parran paksuuden mukaan, alkaa toimia. Se ajaa suurella teholla alueilla, joilla parta on paksua, ja vähentää tehoa alueilla, joilla parta on ohutta, ihorasituksen vähentämiseksi.

• Virtaaeivoikytkeäpäälle,joskytkinlukonmerkkivalo( ) vilkkuu, koska käyttökytkin on silloin lukittu. Avaa lukitus painamalla käyttökytkintä yli 2 sekunnin ajan. (Katso sivu 219.) Vihjeitä parempaan parranajoon Aseta koko teräverkko kohtisuoraan ihoa vasten ja aja liu’uttamalla partakonetta hitaasti kasvoilla parran kasvusuuntaa vastaan.

• Leuanallajakaulanympärillä oleva parta voidaan ajaa paremmin venyttämällä ihoa niin, että parta nousee pystyyn.

• Jottateräverkkoeivahingoittuisi,älä aja käyttämällä vain osaa teräverkosta. Virheellinen lataus Latauksen tilan merkkivalo ( ) vilkkuu kaksi kertaa sekunnissa. Huomautuksia

• Kunlatausonvalmis,virtakytkimenkytkentäPÄÄLLÄ-tilaan partakone virtapistorasiassa aiheuttaa laturin tilavalon (

syttymisen ja sitten 5 sekunnin kuluessa päältä pois kytkeytymisen. Tämä ilmaisee, että partakone on täysin ladattu.

• Joslataatpartakonettaensimmäistäkertaataisitäeiole käytetty yli 6 kuukauteen, latausaika voi vaihdella tai latauksen tilan merkkivalo ( ) ei ehkä pala muutamaan minuuttiin. Se alkaa palamaan lopulta, jos laite pidetään kytkettynä.

• Suositeltavalatauslämpötilaon10°C–35°C.Akkujen lataaminen voi kestää pidempään tai latauksen tilan merkkivalo ( ) voi vilkkua nopeasti, eikä akku välttämättä lataudu kunnolla hyvin korkeissa tai matalissa lämpötiloissa.

• Partakonettavoidaankäyttäänoin2viikkoatäydellä latauksella. (Perustuu 3 minuutin kuiva-ajoon päivässä lämpötila-alueella 20°C–30°C.) Käyttöpäivien määrä vaihtelee riippuen seuraavista olosuhteista. - Parran tuuheus - Ihoon kohdistettu paine - Äänivärähtelytilan käyttötiheys - Trimmeriliitteen käyttö

• Josradiostataimuistalähteistätuleehäiriöääniälaitteen käytön aikana, siirry toiseen paikkaan käyttämään laitetta. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 217 2018/8/6 9:31:59218

Paina , kun olet valmis. Käytettäessä Ajosensorimerkkivalo ( ) vilkkuu. Kun akun lataus on vähäinen Akun kapasiteetin lamppu ( ) vilkkuu 5 sekunnin ajan, kun virtakytkintä painetaan. Laitteesta kuuluu kaksi äänimerkkiä sammuttamisen jälkeen.

• Voitajaaparran2-3kertaasenjälkeen,kunakun kapasiteettivalo ( ) vilkkuu. (Kesto riippuu käytöstä.) Huomautuksia

• Laiteeiehkätoimi,mikäliympäristönlämpötilaonallenoin 5°C.

• Ajosensorieivälttämättäreagoiparranajogeelintyypinja määrän mukaan. Tämä on normaalia.

• Parrantuuheudestataiajopäänirtokarvojenmäärästä riippuen ajosensori ei välttämättä reagoi ja ajoääni ei välttämättä muutu. Tämä on normaalia.

• Estääksesivirheellisentoiminnon,aseta sormesi peukalolle varattuun paikkaan käyttäessäsi partakonetta.

• Äänivärähtelytilaaktivoituu,kunkäyttökytkintäpainetaanyli 2 sekuntia, kun partakone ei ole käynnissä (kytkimen lukitus on poistettu). (Katso sivu 221.) Et voi ajaa partaa tässä tilassa. ►Käyttökytkimen lukitus/lukituksen poistaminen Käyttökytkimen lukitus

ja vapauta se sitten.

• Partakone alkaa toimia.

painettuna yli 2 sekuntia, kunnes kytkinlukon merkkivalo (

• Partakone lopettaa toiminnan.

• Kytkinlukon merkkivalo (

syttyy 5 sekunniksi ja sammuu sitten. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 218 2018/8/6 9:32:01219 TR RO H SK CZ PL FIN S N P DK E NL I F D GB Käyttökytkimen lukituksen avaaminen

1. Pidä painettuna yli

2 sekuntia, kunnes kytkinlukon merkkivalo (

• Kytkinlukon merkkivalo

) sammuu. ►Trimmerin käyttö

1. Liu’uta trimmerin kahva ylös.

ja käytä. Pidä ylänuppi ( ) painettuna ja laske trimmeri liu’uttamalla trimmerin kahva alas. Vihjeitä parempaan käyttöön Käytä trimmerin reunaa kohtisuoraan iholle varoen ja liikuta sitä nuolen suuntaan hitaasti. Pulisonkien trimmaus tai parran muotoilu. Pitkien partojen esiajo Kampaliitteen käyttö ES-LL41

• Käytäöljyätrimmerissäainaennenjajälkeenkäytön. (Katso sivu 221.)

• Äläkäytäpartavaahdonkanssataiparranollessamärkä. Märkä parta voi juuttua iholle tai paakkuuntua tehden siitä terälle vaikean leikata.

2. Kiinnitä kampaliite

päärunkoon, kunnes se napsahtaa.

keusvipua vasemmalle ja oikealle linjataksesi sen haluttuun trimmauspituuteen. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 219 2018/8/6 9:32:05220 Trimmaus- korkeus (mm) (n.) Vastaava trimmauskorkeusvivun ja trimmauskorkeuden merkin kohta 1 mm 1 mm 2 mm 3 mm 2 mm 3 mm 5 mm 5 mm 6 mm 7 mm 6 mm 7 mm

4. Kytke partakone päälle, tuo

kampaliite kosketuksiin ihon kanssa ja leikkaa parta siirtämällä trimmeriä.

5. Paina ja pidä painettuna

kampaliitteen vapautuspainikkeita irrottaaksesi. Huomautuksia

• Toimivaroen,ettetleikkaakättäsiteräänasettaessasija poistaessasi kampaliitettä.

• Karvanpätkiävoikertyäkampaliitteensisäpuolelle,kunsuuri määrä partaa leikataan, joten poista karvanpätkät jokaisen käyttökerran jälkeen. (Katso sivu 221.)

• Joskampaliitettäeioleliitettyoikein,sevoilöystyäkäytön aikana aiheuttaen liiallista leikkausta.

• Joskuspartavoiollapidempikuinasetetuntrimmauksen pituus.

• Jospartaonliianpitkä,trimmauksentulossaattaatulla vaikutetuksi. Leikkaa partasi n. 2 cm pituiseksi ennen trimmerin käyttöä. Partakoneen puhdistus Partakone kannattaa puhdistaa jokaisen käyttökerran jälkeen. Puhdistaminen vedellä

• Sammutapartakonejairrotaverkkolaite.

1. Pese teräverkko [

saippualla ja vedellä. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 220 2018/8/6 9:32:07221 TR RO H SK CZ PL FIN S N P DK E NL I F D GB

2. Aktivoi äänivärähtelytila

painamalla yli 2 sekunnin ajan.

• Vaahdonroiskuminenestetään.

• Akunkapasiteetinmerkkivalo( ) ja latauksen tilan merkkivalo ( ) vilkkuvat vuorotellen.

• 20sekunninkuluttuatilasammuu automaattisesti tai voit sammuttaa sen käyttökytkintä painamalla.

3. Poista ulompi folio-osa.

• Ks.sivu222ulommankalvonosan poistamista varten.

4. Puhdista partakone, ulompi

osa, trimmeri ja kampaliite juoksevalla vedellä.

• Roiskuminenvähenee,jos partakone huuhdellaan äänivärähtelytilassa.

• Vedellähuuhtelemisenjälkeen ravistele partakonetta ylös ja alas muutaman kerran liiallisen kosteuden poistamiseksi ja pyyhi sitten loput vesipisarat pois kuivalla liinalla. ES-LL41 1~3 mm ES-LL41 5~7 mm

5. Kuivaa teräverkko-osa,

partakone, trimmeri ja kampalisäosa kokonaan.

• Annapartakoneenkuivuavarjossa ja vältä suoraa auringonvaloa. ES-LL41 1~3 mm ES-LL41 5~7 mm

6. Voitele partakone.

Se pitää terän liikkeen pehmeänä ja säilyttää mukavan ajon.

1. Laita tippa öljyä jokaiseen

2. Nosta trimmeriä ja lisää tippa öljyä.

3. Käynnistä partakone ja anna sen käydä noin viiden

4. Sammuta partakone ja pyyhi ylimääräinen öljy

teräverkosta pehmeällä liinalla. Huomautuksia

• Olevarovainen,ettäetosurunko-osallaaltaaseentai muuhun esineeseen, kun poistat vettä. Muuten seurauksena voi olla toimintahäiriö.

• Äläpyyhitinnerillä,bensiinillä,alkoholillajne. Muuten seurauksena voi olla toimintahäiriö tai osien murtuminen tai haalistuminen. Pyyhi laimennetulla saippuavedellä.

• Äläkäytämuitapesuaineitakuinkäsisaippuaa. Muuten seurauksena voi olla toimintahäiriö. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 221 2018/8/6 9:32:10222 Puhdistus harjalla Irrota teräverkko-osa ja leikkuuterät. (Katso tämä sivu.) ►Pitkällä harjalla puhdistaminen Puhdista teräverkko-osa [

] pitkällä harjalla. ►Lyhyellä harjalla puhdistaminen

• Puhdistaleikkuuterät[

9] lyhyellä harjalla liikuttamalla sitä kuvan osoittamassa suunnassa.

• Äläliikutalyhyttäharjaakohtisuoraan teriä vastaan, sillä se vahingoittaa leikkuuteriä ja vaikuttaa niiden terävyyteen. Teräverkon ja leikkuuterien vaihto Teräverkko kerran vuodessa Leikkuuterät joka toinen vuosi ►Teräverkko-osan irrottaminen Paina teräverkon vapautuspainikkeita

7] ja nosta teräverkko-osaa [

ylöspäin. ►Teräverkon vaihto

1. Paina teräverkon avauspainikkeita [

ja vedä teräverkko [

• Äläpainateräverkonavauspainiketta liian kovaa. Niin tekeminen voi aiheuttaa teräverkon vääntymisen ja estää kunnollisen kiinnittymisen teräverkon kehykseen.

2. Kohdista teräverkon kehyksen merkki ( ) ja teräverkon

merkki ( ) ja kiinnitä ne lujasti yhteen, kunnes kuulet naksahduksen. ►Leikkuuterien vaihto

1. Poista leikkuuterät [

2. Pane leikkuuterät paikoilleen yksi kerrallaan.

►Teräverkko-osan kiinnittäminen Käännettyäsi teräverkon kehyksen merkin ( ) eteen, työnnä teräverkko-osa [

partakoneeseen kunnes kuuluu napsahdus. Huom Älä heitä teräverkon kehystä pois. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 222 2018/8/6 9:32:12223 TR RO H SK CZ PL FIN S N P DK E NL I F D GB Usein kysytyt kysymykset Kysymys Vastaus Heikentyykö akku, jos sitä ei käytetä pitkään aikaan? Akku heikentyy, jos sitä ei käytetä yli 6 kuukauteen, joten muista ladata akku täyteen vähintään 6 kuukauden välein. Voinko ladata partakoneen jokaisen käytön jälkeen? Akku on litium-ioniakku, joten lataaminen jokaisen käytön jälkeen ei vaikuta akun käyttöikään. Miksi muuntaja täytyy irrottaa latauksen jälkeen? Akun lataaminen yli 1 tunnin ajan ei vaikuta akun tehoon, mutta irrota muuntaja turvallisuuden vuoksi ja energian säästämiseksi. Mitä ainesosia laitteelle tarkoitetussa öljyssä on? Öljyn ainesosa on nestemäinen paraini. Miksi laitteesta kuuluu kaksi äänimerkkiä sammuttamisen jälkeen? Äänimerkki ilmoittaa, että akun kapasiteetti on vähenemässä. Lataa laite. Vianetsintä Suorita seuraavat toimenpiteet. Jos ongelmat eivät vieläkään ratkea, ota yhteys liikkeeseen, josta ostit laitteen tai Panasonicin korjauksiin valtuuttamaan huoltoliikkeeseen. Ongelma Tehtävä asia Käyttökytkin ei käänny PÄÄLLE. Avaa kytkinlukko. (Katso sivu 219.) Ajosensori ei vastaa. Parran tuuheudesta tai ajopään irtokarvojen määrästä riippuen ajosensori ei välttämättä reagoi ja ajoääni ei välttämättä muutu. Tämä on normaalia. Ajosensori ei välttämättä reagoi parranajogeelin tyypin ja määrän mukaan. Tämä on normaalia. Ajosensori ei välttämättä reagoi, jos akun jäljellä oleva kapasiteetti on alhainen. Jos näin tapahtuu, lataa partakone uudelleen. Laita öljyä. (Katso sivu 221.) Ajosensori ei välttämättä vastaa, jos terillä ei ole tarpeeksi öljyä. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 223 2018/8/6 9:32:13224 Ongelma Tehtävä asia Ajosensori vastaa vaikka partakone ei ole yhteydessä ihoon. Puhdista partakarvat partakoneesta. Parranajokoneen ollessa erittäin likainen, pese se vedellä. (Katso sivu 220.) Vaihda teräverkko ja/tai leikkuuterät. Teräverkon ja/tai leikkuuterien oletettu käyttöikä: Teräverkko:  Noin1vuosi Leikkuuterät:  Noin2vuotta Käyttöaika on lyhyt jopa latauksen jälkeenkin. Laita öljyä. Tämä voidaan korjata puhdistamalla laite joka kerta ajelun jälkeen. Kun operaatioiden määrä latausta kohti alkaa laskea, akku lähestyy käyttöiän loppua. Partakone ei toimi edes latauksen jälkeen. Käytä laitetta ympäristön lämpötilanollessanoin5°Ctai korkeampi. Akun käyttöikä on päättynyt. Partakone ei toimi, jos verkkolaite on yhdistetty. Käytä partakonetta sen jälkeen, kun sitä on ladattu riittävästi ja verkkolaite on irrotettu. Ongelma Tehtävä asia Ajoääni muuttuu ajamisen aikana. Ajosensori on toiminnassa. Ääni muuttuu parran tuuheudesta riippuen. Aiheuttaa kovan äänen. Laita öljyä. Terät eivät liiku pehmeästi, kun terillä ei ole öljyä, jolloin tarvitaan enemmän tehoa. Partakoneesta kuuluu kimeä ääni lineaarimoottoriohjaimesta johtuen. Tämä ei tarkoita, että kyseessä olisi ongelmatilanne. Varmista että terät on kiinnitetty kunnolla. Puhdista teräverkko harjalla. (Katso sivu 222.) Haju voimistuu. Tämä voidaan korjata puhdistamalla laite joka kerta ajelun jälkeen. Trimmattua karvaa lentää kaikkialle. Tämä voidaan korjata puhdistamalla laite joka kerta ajelun jälkeen. Puhdista leikkuuterät harjalla, jos irtokarvoja on tarttunut leikkuuteriin. Teräverkko kuumenee. Laita öljyä. Tarkista, onko järjestelmän ulompi folio vahingoittunut tai poistunut muodostaan. Jos on, vaihda se. (Katso sivu 222.) PB016136 - ES-LL21_(11FIN)_08-06-18.indd 224 2018/8/6 9:32:13225 TR RO H SK CZ PL FIN S N P DK E NL I F D GB Ongelma Tehtävä asia Sänkeä jää enemmän kuin ennen. Tämä voidaan korjata puhdistamalla laite joka kerta ajelun jälkeen. Vaihda teräverkko ja/tai leikkuuterät. Teräverkon ja/tai leikkuuterien oletettu käyttöikä: Teräverkko:  Noin1vuosi Leikkuuterät:  Noin2vuotta Laita öljyä. Huolto Yhteystiedot Vieraile Panasonicin verkkosivulla http://www.panasonic.com tai ota yhteyttä valtuutettuun huoltokeskukseen (löydät yhteystiedon pan-eurooppalaisessa takuulehtisessä). Jos tarvitset tai jos parranajokoneen AC-sovitin tulee vahingoittuneeksi. Varaosat Varaosia on saatavilla jälleenmyyjälläsi tai huoltoliikkeessä. Varaosat malliin for ES-LL41/ES-LL21 Teräverkko ja leikkuuterät WES9013 Teräverkko WES9087 Leikkuuterät WES9068 Akun kesto Akun käyttöikä on 3 vuotta. Käyttäjät eivät saa vaihtaa partakoneen akkua itse. Akku tulee vaihdattaa valtuutetussa huoltokeskuksessa. Ympäristönsuojelu ja materiaalien kierrätys Tässä partakoneessa on litium-ioni-akku. Varmista, että akku hävitetään paikallisten määräysten mukaisesti. Vanhojen laitteiden ja paristojen hävittäminen Vain EU-jäsenmaille ja kierrätysjärjestelmää käyttäville maille Tämä symboli tuotteissa, pakkauksessa ja/tai asiakirjoissa tarkoittaa, että käytettyjä sähköllä toimivia ja elektronisia tuotteita ei saa laittaa yleisiin talousjätteisiin. Johda vanhat tuotteet ja käytetyt paristot käsittelyä, uusiointia tai kierrätystä varten vastaaviin keräyspisteisiin laissa annettujen määräysten mukaisesti. Hävittämällä tuotteet asiaankuuluvasti, autat samalla suojaamaan arvokkaita luonnonvaroja ja estämään mahdollisia negatiivisia vaikutuksia ihmiseen ja luontoon. Lisätietoa keräämisestä ja kierrätyksestä saa paikalliselta jätehuollosta vastuulliselta viranomaiselta. Maiden lainsäädännön mukaisesti tämän jätteen määräystenvastaisesta hävittämisestä voidaan antaa sakkorangaistuksia. Huomautus paristosymbolista (symboli alhaalla) Tämä symboli voidaan näyttää jonkin kemiallisen symbolin yhteydessä. Siinä tapauksessa se perustuu vastaaviin direktiiveihin, jotka on annettu kyseessä olevalle kemikaalille. PB016136 - ES-LL21_(11FIN)_08-06-18.indd 225 2018/8/6 9:32:13226 Sisäänrakennetun akun hävittäminen Poista akku, ennen kuin hävität partakoneen. Akku tulee hävittää turvallisesti. Varmista, että akku hävitetään ongelmajätekeskuksen kautta, mikäli maassasi on sellainen. Kuvaa tulee käyttää vain silloin kun partakone poistetaan käytöstä, ei sen korjaamisessa. Jos purat partakoneen itse, se ei ole enää vedenkestävä, ja tämä saattaa aiheuttaa sen että se toimii väärin.

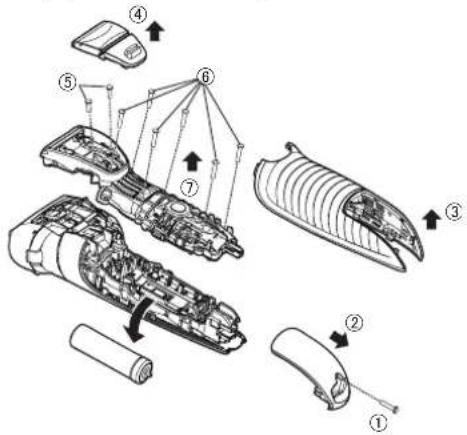

• Irrotapartakoneverkkolaitteesta.

• Laitavirtapäällepainamallavirtakytkintäjapidävirtapäällä kunnes akku on purkautunut kokonaan.

• Suoritakuvanvaiheet1–7, nosta akkua ja poista se paikaltaan.

• Varooikosulkemastairrotetunakunpositiivisiajanegatiivisia terminaaleja, eristä terminaalit teipillä.

Tekniset tiedot Virtalähde Katso verkkolaitteen arvokilvestä. (automaattinen jännitteenvalinta) Moottorin jännite 3,6 V
