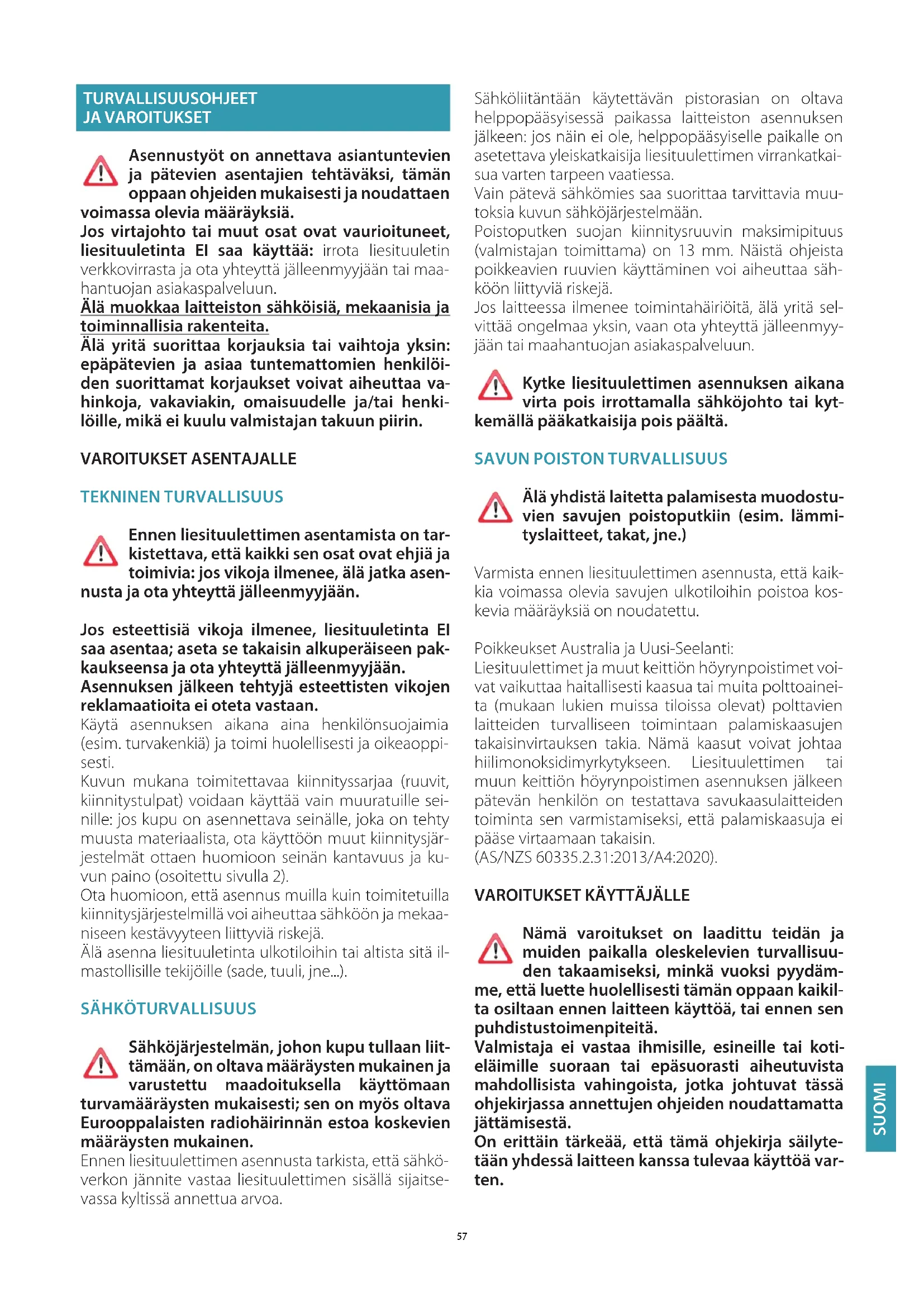

KÄYTTÖOHJE Plane NoDrop FALMEC

Sähköjärjestelmän, johon kupu tullaan liit- tämään, on oltava määräysten mukainen ja varustettu maadoituksella käyttömaan turvamääräysten mukaisesti; sen on myös oltava Eurooppalaisten radiohäirinnän estoa koskevien määräysten mukainen. Ennen liesituulettimen asennusta tarkista, että sähkö- verkon jännite vastaa liesituulettimen sisällä sijaitse- vassa kyltissä annettua arvoa. Sähköliitäntään käytettävän pistorasian on oltava helppopääsyisessä paikassa laitteiston asennuksen jälkeen: jos näin ei ole, helppopääsyiselle paikalle on asetettava yleiskatkaisija liesituulettimen virrankatkai- sua varten tarpeen vaatiessa. Vain pätevä sähkömies saa suorittaa tarvittavia muu- toksia kuvun sähköjärjestelmään. Poistoputken suojan kiinnitysruuvin maksimipituus (valmistajan toimittama) on 13 mm. Näistä ohjeista poikkeavien ruuvien käyttäminen voi aiheuttaa säh- köön liittyviä riskejä. Jos laitteessa ilmenee toimintahäiriöitä, älä yritä sel- vittää ongelmaa yksin, vaan ota yhteyttä jälleenmyy- jään tai maahantuojan asiakaspalveluun. Kytke liesituulettimen asennuksen aikana virta pois irrottamalla sähköjohto tai kyt- kemällä pääkatkaisija pois päältä.

SAVUN POISTON TURVALLISUUS

Älä yhdistä laitetta palamisesta muodostu- vien savujen poistoputkiin (esim. lämmi- tyslaitteet, takat, jne.) Varmista ennen liesituulettimen asennusta, että kaik- kia voimassa olevia savujen ulkotiloihin poistoa kos- kevia määräyksiä on noudatettu. Poikkeukset Australia ja Uusi-Seelanti: Liesituulettimet ja muut keittiön höyrynpoistimet voi- vat vaikuttaa haitallisesti kaasua tai muita polttoainei- ta (mukaan lukien muissa tiloissa olevat) polttavien laitteiden turvalliseen toimintaan palamiskaasujen takaisinvirtauksen takia. Nämä kaasut voivat johtaa hiilimonoksidimyrkytykseen. Liesituulettimen tai muun keittiön höyrynpoistimen asennuksen jälkeen pätevän henkilön on testattava savukaasulaitteiden toiminta sen varmistamiseksi, että palamiskaasuja ei pääse virtaamaan takaisin. (AS/NZS 60335.2.31:2013/A4:2020).

VAROITUKSET KÄYTTÄJÄLLE

Nämä varoitukset on laadittu teidän ja muiden paikalla oleskelevien turvallisuu- den takaamiseksi, minkä vuoksi pyydäm- me, että luette huolellisesti tämän oppaan kaikil- ta osiltaan ennen laitteen käyttöä, tai ennen sen puhdistustoimenpiteitä. Valmistaja ei vastaa ihmisille, esineille tai koti- eläimille suoraan tai epäsuorasti aiheutuvista mahdollisista vahingoista, jotka johtuvat tässä ohjekirjassa annettujen ohjeiden noudattamatta jättämisestä. On erittäin tärkeää, että tämä ohjekirja säilyte- tään yhdessä laitteen kanssa tulevaa käyttöä var- ten.58 Jos laitteisto myydään tai annetaan toiselle henkilölle, varmista että myös ohjekirja toimitetaan sen mukana niin, että uusi käyttäjä saa tietoa liesituulettimen käy- töstä ja sitä koskevista varoituksista. Ruostumattomas- ta teräksestä valmistetun liesituulettimen asennuksen jälkeen se on välttämättä puhdistettava suojaliiman jäänteistä ja mahdollisista rasva- tai öljytahroista, jot- ka voivat vahingoittaa lopullisesti liesituulettimen pintaa, ellei niitä poisteta. Tätä toimenpidettä varten valmistaja suosittelee käytettäväksi toimituksen mu- kana tulevia liinoja, jotka ovat myös ostettavissa myö- hemmin. Käytä alkuperäisiä varaosia.

Laitteisto on tarkoitettu vain ja ainoastaan koti- talouksien ruoan kypsennyksestä aiheutuvien sa- vujen poistoon imun kautta, ei ammattikäyttöön: kaikki tästä poikkeava käyttö on kiellettyä, voi aiheuttaa vahinkoa henkilöille, omaisuudelle ja kotieläimille, sekä vapauttaa valmistajan kaikes- ta vastuusta. Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, ais- tinvarainen tai henkinen kyky on rajoittunut, tai joilla ei ole riittävästi kokemusta ja/tai tietoa, voivat käyt- tää laitetta valvonnan alaisina, tai kun he ovat saaneet ohjeet laitteen turvalliseen käyttöön ja ymmärtäneet siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Käyttäjän vastuulla olevia puhdistus- ja huoltotoimia ei saa antaa lasten tehtäväksi ilman valvontaa.

VAROITUKSET KÄYTTÖÄ JA PUHDISTUSTA VAR

TEN Ennen minkään puhdistus- tai huoltotoi- menpiteen suorittamista, kytke virta pois irrottamalla sähköjohto tai kytkemällä pääkatkaisija pois päältä. Älä käytä liesituuletinta kosteilla käsillä tai avojaloin. Kun laitetta ei käytetä, tarkista aina, että kaikki sähköi- set osat (valot, imujärjestelmä) on sammutettu. Mahdollisten liesituulettimeen sijoitettujen tai ripus- tettujen esineiden (jos olemassa) kokonaispaino ei saa ylittää 1,5 kg:aa. Tarkkaile rasvakeittimiä käytön aikana: kuumentunut öljy voi syttyä palamaan. Älä sytytä avotulta kuvun alle. Älä valmista ruokia avotulella kuvun alla. Älä koskaan käytä liesituuletinta ilman metallisia ras- vasuodattimia; muuten rasva ja lika pääsee laitteis- toon vaarantaen sen toiminnan. Liesituulettimen käsiteltävät osat voivat olla kuumia käytettäessä yhdessä keittolaitteiden kanssa. Älä puhdista liesituulettimen osia, kun ne ovat vielä kuumia. Jos puhdistus ei tapahdu tämän ohjekirjan ohjeiden mukaisesti ja tässä ilmoitetuilla tuotteilla, tulipaloriski on mahdollinen. Kytke yleiskatkaisija pois päältä, kun laitteistoa ei käy- tetä pidempiin aikoihin. Jos käytössä on samanaikaisesti muita kaa- sulla tai muilla polttoaineilla toimivia lait- teita (lämmityslaitteet, takat, uunit jne.), huolehdi tarvittavasta tuuletuksesta tilas- sa, jossa imu tapahtuu, voimassa olevien määrä- ysten mukaisesti. ASENNUS osa on tarkoitettu vain pätevälle henkilöstölle Ennen liesituulettimen asentamista, lue huolellisesti luku ''TUR- VALLISUUSOHJEET JA VAROITUKSET''. TEKNISET OMINAISUUDET Laitteen tekniset tiedot on annettu tarroissa, jotka sijaitsevat liesituulettimen si- sällä. SIJOITUS Minimietäisyys keitinlaitteen ylimmän kohdan ja liesituulettimen alim- man kohdan välillä on annettu asennusohjeissa. Yleisesti, kun liesituuletin sijoitetaan kaasulieden yläpuolelle, tämän etäisyyden on oltava vähintään 65 cm (25,6"). Tästä huolimatta, annetusta EN60335-2-31 tekemän mukaan, keittotason ja kuvun alaosan välinen minimietäisyys voidaan laskea asennusohjeissa annettuun korkeuteen. Jos kaasulla toimivan keittotason käyttöohjeet määrittävät suuremmasta etäisyy- destä, tämä on otettava huomioon asennuksessa. Älä asenna liesituuletinta ulkotiloihin tai altista sitä ilmastollisille tekijöille (sade, tuuli, jne...).

(osa varattu vain asiantuntevalle henkilöstölle) Ennen kuin teet mitään toimenpiteitä liesituulettimelle, kytke laite irti sähköverkosta. Varmista, ettei liesituulettimen sisällä irtoa tai leikkaudu sähkö- johtoja; jos näin tapahtuu ota yhteyttä lähimpään Huoltopalveluun. Sähköliitäntöjen tekemistä varten, ota yhteyttä asiantuntevaan henkilös- töön. Liitännät on tehtävä voimassa olevien lakien mukaisesti. Ennen liesituulettimen yhdistämistä sähköverkkoon, varmista että:

• sähköverkon jännite vastaa liesituulettimen sisällä sijaitsevassa tietokyltissä annettua arvoa;

• sähköjärjestelmä on määräysten mukainen ja kestää kuormituksen (katso tek- niset ominaisuudet liesituulettimen sisältä);

• pistoke ja johto eivät saa joutua kosketuksiin yli 70 °C lämpötilojen kanssa;

• virransyöttöjärjestelmä on varustettu tehokkaalla ja oikein tehdyllä maadoi- tuksella voimassa olevien määräysten mukaan;

liitäntäpistoke on helppopääsyisessä paikassa liesituulettimen asennuksen jäl- keen. Tapauksissa joissa:

• laitteiden johdoissa ei ole pistoketta: käytetyn pistokkeen on oltava tyyppiä ''vakio''. Johdot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohtoon ja ruskea vaihejohtoon. Pistoke on yhdistettävä asianmukaiseen turvapistorasiaan.

kiinteä laitteisto, jota ei ole varustettu virtajohdolla ja pistokkeella, tai muulla laitteella, joka varmistaa erotuksen verkosta, koskettimien avausetäisyydellä mahdollistaen täydellisen katkaisun III-ylijännitekategorian olosuhteissa. Näiden virrankatkaisulaitteiden on oltava olemassa sähköverkossa asennusta koskevien määräysten mukaisesti.59 SUOMI Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta. Valmistaja ei ota vastuuta turvamääräyksien laiminlyönnistä. SAVUN POISTO LIESITUULETIN ULKOISELLA POISTOPUTKELLA (IMU) Tässä versiossa savut ja höyryt johdetaan ulkotilaan poistoput- ken kautta. Tätä varten liesituulettimen ilmanpoistoliitos on liitettävä put- keen, jossa on ulkoinen poistoaukko. Poistoputken ominaisuudet:

• halkaisija ei pienempi kuin kuvun liitos.

• pieni kallistuma alaspäin (pudotus) vaakasuorissa osissa, jotta kondenssi ei va- luisi takaisin moottoriin.

• välttämätön minimimäärä mutkia.

• välttämätön minimipituus tärinän ja liesituulettimen imukyvyn laskun välttä- miseksi. Putket on eristettävä, jos ne kulkevat kylmien tilojen läpi. Ulkoilman palautumisen estämiseksi, tuulettimessa on vastaventtiili. Saksan poikkeus: kun liesituuletinta ja muulla kuin sähköllä toimivia laitteita käytetään samanaikai- sesti, tilan negatiivinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria). LIESITUULETIN SISÄILMAN KIERROLLA (SUODATTAVA) Tässä versiossa ilma kiertää aktiivihiilisuodattimien läpi puhdis- tusta varten ja takaisin sisäilmaan. Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei ole asenna ne asennusohjeiden mukaisesti: Tässä versiossa vastaventtiili ei saa olla asennettuna: poista venttiili, jos se on asennettuna moottorin ilmanpoistoliitokseen. ASENNUSOHJEET osa on tarkoitettu vain pätevälle henkilöstölle Liesituuletin on mahdollista asentaa eri kokoonpanoilla. Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkennetuis- sa kohdissa noudata kuitenkin sitä koskevan asennuksen vaiheita. TOIMINTA

LIESITUULETTIMEN KÄYNNISTÄMINEN

Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista sa- vujen ja höyryjen johtamiseksi kohti imuripintaa. Kypsentämisen jälkeen jätä tuuletin päälle, kunnes kaikki höyryt ja hajut on imetty täysin: ajastin-toiminnolla liesituulettimen sammutus voidaan ajastaa 15 minuutin päähän. NOPEUDEN VALINTA I-nopeus: pitää ilman puhtaana matalalla energiankulutuksella. II-nopeus: normaali käyttötila. III-nopeus: voimakkaiden hajujen ja höyryjen tapauksessa. IV-nopeus: hajujen ja höyryjen nopeaan poistamiseen.

SUODATTIMIEN PESU- JA VAIHTOVÄLIT

Metallisuodattimet on pestävä 30 käyttötunnin välein. Lisätietoja varten katso luku "HUOLTO".

ELEKTRONINEN NÄPPÄIMISTÖ

Moottori ON/OFF Nopeuden lisäys 1-4 Nopeus 4 on päällä vain joitakin minuutteja, sen jälkeen aktivoi- tuu nopeus 3. Nopeudet on ilmoitettu näp- päimien led-valojen avulla: Nopeus 1 Nopeus 2 Nopeus 3 Nopeus 4 (vilkkuva "+" led-valo) Nopeuden hidastus 4-1 Valon sytytys / sammutus AJASTIN (Vilkkuva punainen led-valo) Automaattinen sammutus 15 min jälkeen. Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos: - AJASTIN-näppäintä ( ) painetaan toisen kerran. - ON/OFF-näppäintä ( ) painetaan. SUODATINHÄLYTYS (Kiinteästi palava punainen led-valo ( ) off) Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen. Paina ( ) 3 sekuntia laskurin nollaamiseksi. Jos näppäimistö on täysin passiivinen, ennen kuin otat yhteyttä tekni- seen asiakastukeen, katkaise laitteen virransyöttö tilapäisesti (noin 5 s), mahdollisesti pääkatkaisijan kautta, sen normaalitoiminnan palautta- miseksi. Jos tämä ei tehoa, ota yhteyttä tekniseen tukeen. HUOLTO Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamis- ta, kytke virta pois irrottamalla sähköjohto tai kytkemällä pää- katkaisija pois päältä. Älä käytä pesuaineita, jotka sisältävät hankaavia, happamia tai syövyttä- viä aineita, tai hankaavia liinoja. Säännöllinen huolto varmistaa tehokkuuden ja hyvän toiminnan ajan kuluessa. Erityisesti on huomioitava rasvanpoistosuodattimet: toistuva suodattimien ja niiden tukirakenteiden puhdistus varmistaa, ettei kupuun keräänny helposti syttyvää rasvaa. ULKOPINTOJEN PUHDISTUS Suosittelemme puhdistamaan liesituulettimen ulkopinnat vähintään 15 päi- vän välein, jotta vältät öljyisten ja rasvaisten ainesten tarttumisen sen pintaan. Harjatusta ruostumattomasta teräksestä valmistetun kuvun puhdistamiseksi val- mistaja suosittelee käyttämään "Magic Steel" liinoja. Vaihtoehtoisesti, ja kaikkien muiden pintojen tapauksessa, puhdistus teh- dään käyttämällä kosteaa liinaa, jota on kastettu hieman neutraaliin nestemäi- seen pesuaineeseen tai metyylialkoholiin. Päätä puhdistus huolellisella huuhtelulla ja kuivauksella käyttäen pehmeitä lii- noja. Älä käytä liikaa vettä painikkeiden ja valaistuslaitteiden lähellä välttääksesi kosteuden pääsyä elektronisiin osiin. Lasipaneelit saa puhdistaa vain erityisillä, ei syövyttävillä tai hankaavilla puhdis- tusaineilla ja pehmeää liinaa käyttäen. Valmistaja ei vastaa näiden ohjeiden noudattamatta jättämisestä.

SISÄPINTOJEN PUHDISTAMINEN

Sähköosia tai moottoriin liittyviä osia liesituulettimen sisällä ei saa puhdistaa nesteillä tai liuottimilla. Katso edellinen kappale sisäisten metalliosien puhdistusta varten.60 METALLISET RASVANPOISTOSUODATTIMET Suosittelemme pesemään metallisuodattimet usein (vähintään kerran kuu- kaudessa) jättämällä ne likoamaan kiehuvaan veteen ja astianpesuaineeseen noin yhdeksi tunniksi, välttäen niiden taittamista. Älä käytä syövyttäviä, happamia tai emäksisiä pesuaineita. Huuhtele ne huolellisesti ja odota niiden täydellistä kuivumista ennen takaisin asennusta. Pesu pesukoneessa on sallittua, mutta voi aiheuttaa tummentumia suodattimi- en materiaalille: tämän välttämiseksi käytä matalan lämpötilan pesuohjelmaa (maks. 55 °C). Katso asennusohjeet metallisten rasvanpoistosuodattimien irrotusta ja asetusta varten.

HIILI- JA SEOLIITTISUODATTIMET

(LISÄVARUSTEITA KACL.961) Normaalissa käyttötilassa suositellaan hiili-zeoliitistä valmistetun suodattimen re- generointia 18 kuukauden välein ja sen vaihto 3 vuoden välein. Sen regeneroimi- seksi riittää, että se asetetaan normaaliin uuniin 200 °C lämpötilaan noin 1 tunniksi. Odota suodattimen jäähtymistä ennen kuin se asennetaan takaisin. Rakenne metallia

Suosittelemme puhdistamaan astian 15 päivän välein. Älä käytä syövyttäviä, happamia tai emäksisiä pesuaineita. VALAISTUS Liesituuletin on varustettu normaalikäytössä erittäin tehokkailla, vähän kulutta- villa ja kestävillä led-valaisimilla. Vikatapauksissa ota yhteyttä jälleenmyyjään tai valtuutettuun asiakaspalveluun korjausta varten. HÄVITTÄMINEN KÄYTÖN LOPUTTUA Hallussasi olevan laitteen symboli rastilla yli vedetystä jäteastiasta tar- koittaa, että laite on WEEE-tuote eli ''Sähkö-ja elektroniikkalaiteromu'', ja näin ollen sitä ei saa hävittää sekajätteenä (eli ''normaalin kotita- lousjätteen'' mukana), vaan se on käsiteltävä erikseen kierrätystä varten, tai se voidaan erikoiskäsitellä, jotta mahdolliset ympäristölle vahingolliset aineet voi- daan poistaa ja hävittää turvallisesti ja sen uudelleenkäytettävät raaka-aineet saadaan talteen. Tämän tuotteen oikein tehty hävittäminen auttaa arvokkaiden luonnonvarojen säilyttämisessä ja estää mahdollisia ihmiselle ja ympäristölle ai- heutuvia negatiivisia vaikutuksia, jotka voivat johtua jätteiden väärästä hävitysta- vasta. Pyydämme ottamaan yhteyttä paikallisiin viranomaisiin saadaksesi lisätietoa lä- himmästä jätteiden keräyspisteestä. Näiden jätteiden hävittämisestä annettujen kansallisten määräysten laiminlyönti voi johtaa rangaistuksiin. TIETOA HÄVITTÄMISESTÄ EUROOPAN UNIONIN ALUEELLA WEEE-laitteita koskeva EU-direktiivi on toteutettu eri tavalla jokaisessa EU-maas- sa, minkä vuoksi suosittelemme ennen laitteen hävittämistä ottamaan yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään oikean hävittämismenetelmän sel- vittämiseksi. TIETOA HÄVITTÄMISESTÄ EUROOPAN UNIONIN ULKOPUOLISISSA MAIS
