BRUGSANVISNING Plane NoDrop FALMEC

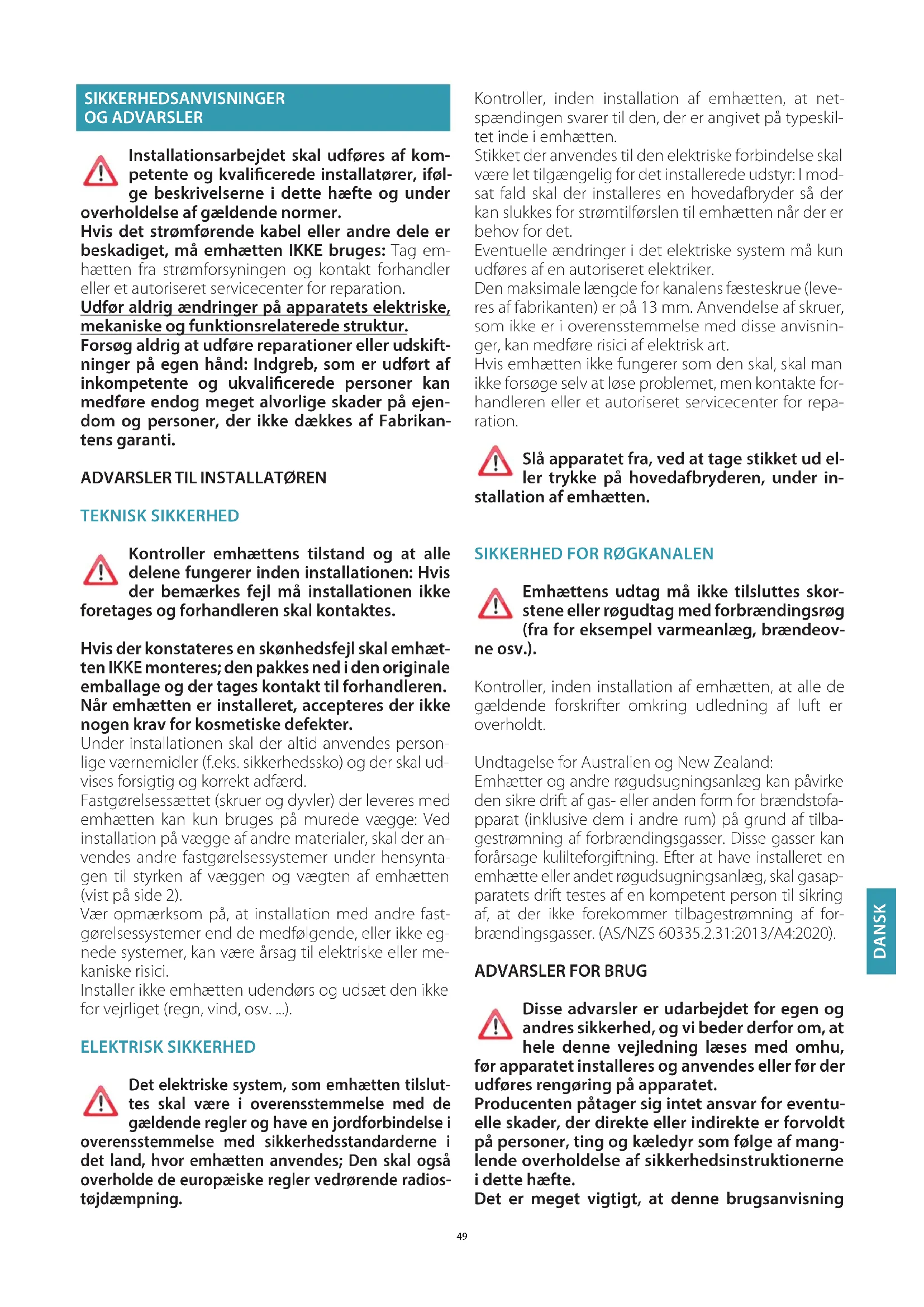

TEKNISK SIKKERHED Kontroller emhættens tilstand og at alle delene fungerer inden installationen: Hvis der bemærkes fejl må installationen ikke foretages og forhandleren skal kontaktes. Hvis der konstateres en skønhedsfejl skal emhæt- ten IKKE monteres; den pakkes ned i den originale emballage og der tages kontakt til forhandleren. Når emhætten er installeret, accepteres der ikke nogen krav for kosmetiske defekter. Under installationen skal der altid anvendes person- lige værnemidler (f.eks. sikkerhedssko) og der skal ud- vises forsigtig og korrekt adfærd. Fastgørelsessættet (skruer og dyvler) der leveres med emhætten kan kun bruges på murede vægge: Ved installation på vægge af andre materialer, skal der an- vendes andre fastgørelsessystemer under hensynta- gen til styrken af væggen og vægten af emhætten (vist på side 2). Vær opmærksom på, at installation med andre fast- gørelsessystemer end de medfølgende, eller ikke eg- nede systemer, kan være årsag til elektriske eller me- kaniske risici. Installer ikke emhætten udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...). ELEKTRISK SIKKERHED Det elektriske system, som emhætten tilslut- tes skal være i overensstemmelse med de gældende regler og have en jordforbindelse i overensstemmelse med sikkerhedsstandarderne i det land, hvor emhætten anvendes; Den skal også overholde de europæiske regler vedrørende radios- tøjdæmpning. Kontroller, inden installation af emhætten, at net- spændingen svarer til den, der er angivet på typeskil- tet inde i emhætten. Stikket der anvendes til den elektriske forbindelse skal være let tilgængelig for det installerede udstyr: I mod- sat fald skal der installeres en hovedafbryder så der kan slukkes for strømtilførslen til emhætten når der er behov for det. Eventuelle ændringer i det elektriske system må kun udføres af en autoriseret elektriker. Den maksimale længde for kanalens fæsteskrue (leve- res af fabrikanten) er på 13 mm. Anvendelse af skruer, som ikke er i overensstemmelse med disse anvisnin- ger, kan medføre risici af elektrisk art. Hvis emhætten ikke fungerer som den skal, skal man ikke forsøge selv at løse problemet, men kontakte for- handleren eller et autoriseret servicecenter for repa- ration. Slå apparatet fra, ved at tage stikket ud el- ler trykke på hovedafbryderen, under in- stallation af emhætten.

SIKKERHED FOR RØGKANALEN

Emhættens udtag må ikke tilsluttes skor- stene eller røgudtag med forbrændingsrøg (fra for eksempel varmeanlæg, brændeov- ne osv.). Kontroller, inden installation af emhætten, at alle de gældende forskrifter omkring udledning af luft er overholdt. Undtagelse for Australien og New Zealand: Emhætter og andre røgudsugningsanlæg kan påvirke den sikre drift af gas- eller anden form for brændstofa- pparat (inklusive dem i andre rum) på grund af tilba- gestrømning af forbrændingsgasser. Disse gasser kan forårsage kulilteforgiftning. Efter at have installeret en emhætte eller andet røgudsugningsanlæg, skal gasap- paratets drift testes af en kompetent person til sikring af, at der ikke forekommer tilbagestrømning af for- brændingsgasser. (AS/NZS 60335.2.31:2013/A4:2020).

Disse advarsler er udarbejdet for egen og andres sikkerhed, og vi beder derfor om, at hele denne vejledning læses med omhu, før apparatet installeres og anvendes eller før der udføres rengøring på apparatet. Producenten påtager sig intet ansvar for eventu- elle skader, der direkte eller indirekte er forvoldt på personer, ting og kæledyr som følge af mang- lende overholdelse af sikkerhedsinstruktionerne i dette hæfte. Det er meget vigtigt, at denne brugsanvisning50 opbevares sammen med apparatet til fremtidig brug. Sørg for, at brugsanvisningen følger med apparatet, hvis det sælges eller overdrages til en anden person, således at den nye bruger kan gøre sig bekendt med emhættens funktion og de tilknyttede advarsler. Efter installation af emhætter i rustfrit stål, er det nødven- digt til at rense den for at erne resterende klæbe- middel fra den beskyttende emballage og fedtpletter og olier, som, hvis de ikke ernes, kan forårsage uop- rettelig forringelse af overfladen på emhætten. Fabri- kanten anbefaler, til dette formål, at anvende de med- følgende vådservietter, som også kan købes særskilt. Kræv brug af originale reservedele. BRUGSOMRÅDE Apparatet er udelukkende beregnet til udsug- ning af luften over husholdningskogeplader, og ikke kogeplader som anvendes i professionelt øjemed: Enhver anden brug betragtes som ukor- rekt, kan forårsage skader på personer, ejendom og husdur og fratager Fabrikanten ethvert ansvar. Apparatet kan anvendes af børn fra en alder på mindst 8 år, samt af personer med nedsatte fysiske, synsmæs- sige eller mentale evner, eller personer uden erfaring og det nødvendige kendskab, hvis de blot overvåges af andre, eller efter at have modtaget anvisninger om sikker brug af apparatet og fuldt ud forstået de hertil relaterede farer. Børn bør aldrig lege med apparatet. Rengøring og vedligeholdelse bør udføres af brugeren, og må al- drig udføres af børn uden at de er under opsyn.

ADVARSLER VEDRØRENDE BRUG OG RENGØ

RING Frakobl apparatet, ved at tage stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengøring eller vedligeholdelse. Anvend aldrig emhætten med våde hænder eller bare fødder. Kontroller altid, at alle de elektriske dele (lys, udsuger) er slukkede, når apparatet ikke anvendes. Den maksimale samlede vægt af eventuelle genstan- de placeret på eller ophængt i (hvor forudset) em- hætten, må ikke overstige 1,5 kg. Kontroller frituregryder under brug: overophedet olie kan selvantænde. Tænd ikke åben ild under emhætten. Undlad at tilberede retter med åben ild under em- hætten. Anvend aldrig emhætten uden fedtfiltrene af metal; fedt og snavs vil i så tilfælde kunne aflejre sig i appa- ratet og påvirke funktionen. Emhættens tilgængelige dele kan være varme, når de bruges med apparater til madlavning. Udfør aldrig rengøring heraf, når dele af emhætten stadig er varme. Hvis rengøringen ikke udføres i henhold til procedu- rerne og med de produkter, der er anført i denne vej- ledning, kan der forekomme risiko for brand. Slå hovedafbryderen fra, når apparatet ikke skal an- vendes over et længere tidsrum. Hvis der samtidigt bruges andre apparater (varmeanlæg, brændeovne, pejse osv.), som forsynes med gas eller andre brænd- sler, skal der sørges for passende ventilati- on i lokalet, hvor røgudsugningen sker, i henhold til de gældende regler. INSTALLATION Afsnit forbeholdt kvaliceret personale Inden installationen af emhætten, skal kapitel "SIKKERHEDSAN- VISNINGER OG ADVARSLER" læses grundigt. TEKNISKE SPECIFIKATIONER Apparatets tekniske data er angivet på mærker, der er anbragt inde i selve em- hætten. PLACERING Minimumsafstanden fra den højeste del af kogepladerne og den laveste del af emhætten er anført i monteringsvejledningen. Almindeligvis skal denne afstand være mindst 65 cm (25,6"), når emhætten placeres over et gaskomfur. Denne minimumsafstand mellem kogepladen og emhættens nedre del kan dog reduceres til den afstand der er angivet i monte- ringsvejledningen, og som er baseret på af standarden DS/EN 60335-2-31. Hvis anvisningerne for gaskomfuret angiver en større afstand, skal der tages højde for dette. Installer ikke emhætten udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...). ELEKTRISK TILSLUTNING (afsnit forbeholdt kvaliceret personale) Frakobl apparatets strømforsyning, før der foretages nogen form for indgreb på emhætten. Sørg for at ingen af de elektriske ledninger inde i emhætten skæ- res over eller frakobles: I modsat fald tages kontakt til nærmeste servicecenter. Få fagfolk til at udføre den elektriske tilslutning. Tilslutningen skal ske i overensstemmelse med de gældende lovbestem- melser. Før apparatet tilsluttes elnettet, kontrolleres følgende:

• At netspændingen svarer til den, der er angivet på typeskiltet inde i emhæt- ten;

• At det elektriske anlæg opfylder forskrifterne og er i stand til at modstå ap- paratets belastning (jfr. typeskiltet med de tekniske specifikationer, der er an- bragt inde i emhætten);

• Stikket og kablet må ikke udsættes for temperaturer på over 70°C;

• At forsyningssystemet har en effektiv jordforbindelse i overensstemmelse med gældende forskrifter;

Stikket der anvendes skal være let tilgængeligt, når emhætten er blevet instal- leret. I tilfælde af:

• Enheder med en kabelforbindelse uden stik: Stikket der anvendes skal være af typen "normaliseret". Ledningerne skal tilsluttes som følger: gul-grøn til jord- forbindelse, blå for neutral og brun ledning til fase. Stikket skal tilsluttes en egnet sikkerhedskontakt.

Fast enhed der ikke er udstyret med en ledning og et stik, eller med en anden51 DANSK anordning, der sikrer afbrydelse fra lysnettet, med en afstand til kontakten, der tillader fuldstændig frakobling ved betingelserne for overspænding i kategori III. Sådanne afbrydere skal forberedes på forsyningsnettet i følge gældende reg- ler for installation. Den gule/grønne jordledning må ikke afbrydes af kontakten. Fabrikanten fralægger sig ethvert ansvar, hvis sikkerhedsforskrifterne ikke over- holdes.

EMHÆTTE MED EKSTERN UDLEDNING (UDSUGENDE) På denne version ledes røg og dampe fra køkkenet ud i det fri gennem et udledningsrør. Til dette formål skal udgangen på emhætten være forbundet til et eksternt udtag via en rørføring. Røret til udtaget skal opfylde følgende betingelser:

• Diameteren skal som minimum svare til den på emhættens samlestykke.

• Der skal være en svag hældning nedad (fald) i de vandrette sektioner for at forhindre kondens i at flyde tilbage til motoren.

• Det mindst mulige antal krumninger.

• Udtaget skal udføres med den mindst mulige længde, for at forhindre vibra- tioner og forringelse af kapaciteten. Det er nødvendigt at isolere rørføringen, hvis den passerer kolde rum. For at forhindre luft udefra i at trænge ind, er der placeret en kontraventil når der er installeret motorer med en kapacitet på 800m

/t eller derover. Afvigelse for Tyskland: Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift sam- tidig, må det negative tryk i lokalet ikke overstige 4 Pa (4 x 10-5 bar). EMHÆTTE MED INTERN RECIRKULATION (FILTRERENDE) I denne version, passerer luften gennem kulfiltre for at blive renset og recirkuleres derefter tilbage i køkkenet. Kontroller, at filtrene med aktivt kul er monterede på emhæt- ten, i modsat fald monteres de, som angivet i monteringsvej- ledningen. I denne version skal kontraventilen ikke monteres: Fjern den hvis den allerede er placeret på motorens luftudtag. MONTERINGSVEJLEDNING Afsnit forbeholdt kvaliceret personale Emhætten kan installeres med forskellige kongurationer. De generelle installationstrin er gældende for alle anlæg; følg i ste- det når det er anført den relevante fase vedrørende den ønskede installation. FUNKTION HVORNÅR SKAL EMHÆTTEN TÆNDES? Tænd for emhætten mindst et minut før madlavningen påbegyndes, for at lede røg og damp i retning af udsugningsfladen. Lad emhætten fungerer indtil alle dampe og lugte er suget fuldstændigt ud ef- ter madlavning: Med funktionen Timer er det muligt at indstille en automatisk slukning af emhætten efter 15 minutters funktion. HVILKEN HASTIGHED SKAL MAN VÆLGE? Hastighed I: Holder luften ren med et lavt energiforbrug. Hastighed II: Almindelige brugsbetingelser. Hastighed III: Tilstedeværelse af kraftig lugt og røg. Hastighed IV: Hurtig udluftning af lugt og damp. HVORNÅR SKAL FILTRENE VASKES ELLER SKIFTES? Metalfiltre skal rengøres efter hver 30 timers brug. For yderligere informationer ser kapitlet “VEDLIGEHOLDELSE”. ELEKTRONISK KONTROLPANEL Motor ON/OFF Forøgelse af hastigheden fra 1 til 4 Hastighed 4 er kun aktiv i nogle få minutter, herefter aktiveres hastighedstrin 3. Hastighederne er angivet med lys- dioder på tasterne: Hastighed 1 Hastighed 2 Hastighed 3 Hastighed 4 (blinkende led "+") Reduktion af hastigheden fra 4 til 1 Tænd/sluk lys TIMER (Rød blinkende led) Autosluk efter 15 min. Funktionen deaktiveres (rød led slukket) hvis: - Der trykkes en anden gang på tasten TIMER (

- Der trykkes på tasten ON/OFF ( ). ALLARM FILTRE (Rød LED lyser fast med ( ) slukket) Vedligeholdelse af fedtfiltre efter omkring 30 timers brug. Tryk ( ) i 3 sekunder for at nulstille tælleren. Hvis betjeningsboksen er fuldstændig inaktiv, afbrydes den elektriske forsyning midlertidigt (ca. 5 minutter), inden du kontakter den tekni- ske serviceafdeling. Efterfølgende aktiveres hovedafbryderen for at genoprette den normale funktion. Hvis dette ikke har nogen effekt, kontaktes den tekniske serviceafdeling.52 VEDLIGEHOLDELSE Frakobl apparatet, ved at tage stikket ud eller trykke på hovedaf- bryderen, før der udføres nogen form for rengøring eller vedlige- holdelse. Der må ikke anvendes rengøringsmidler der indeholder slibemidler, syre eller er ætsende, eller klude med ru overade. Løbende vedligeholdelse sikrer god drift og ydelse over tid. Særlig opmærksomhed skal rettes mod fedtltrene af metal: Hyppig rengøring af filtrene og deres holdere vil sikre, at der ikke ophobes fedt i emhætten, hvilket er farligt, da det let antændes.

RENGØRING AF DE UDVENDIGE OVERFLADER

Det anbefales at rengøre emhætten udvendigt mindst hver 15. dag , for at for- hindre at olie og fedt beskadiger overfladen. Til rengøring af emhætten, der er udført i rustfrit børstet stål, anbefales det at anvende servietterne "Magic Steel". Alternativt, og for alle andre typer af overader, udføres rengøring med en fugtig klud fugtet med et neutralt rengøringsmiddel eller denatureret alkohol. Afslut rengøring med en grundig skylning og tørring med en blød klud. Brug ikke for meget vand i nærheden af trykpanelet og lamper for at forhindre fugt i at nå elektronikken. Rengøring af glaspaneler bør foretages med en blød klud og kun med rengø- ringsmidler der ikke er ætsende eller slibende. Fabrikanten fralægger sig ethvert ansvar, hvis disse anvisninger ikke overholdes.

RENGØRING AF INDVENDIGE OVERFLADER

Det er forbudt at rengøre elektriske dele eller motordele inde i emhætten med væske eller opløsningsmidler. For de indvendige dele i metal, se foregående afsnit.

det anbefales at vaske metalfiltrene ofte(mindst en gang om måneden) ved at lade dem stå i blød i cirka 1 time i kogende varmt vand og opvaskemiddel uden at bøje dem. Anvend aldrig ætsende, syrlige eller alkaliske rengøringsmidler. Skyl dem med omhu og vent med at montere dem igen, til de er helt tørre. Det er tilladt at vaske filtrene i opvaskemaskinen, selvom det kan danne brun- farvning af filterets materiale: For at reducere denne farvning, anbefales det at anvende vaskeprogrammer med lave temperaturer (Maks. 55°C). For udtagning og bisættelse af fedtfiltrene i metal, se monteringsvejledningen. KARCOAL- OG ZEOLITEFILTERS (VALGFRIT KACL.961) Ved normal brug anbefales det at regenerere zeolit-kulfilteret hver 9. måned og udskifte det hvert 18. måned. Filteret regenereres nemt ved at lægge det i en al- mindelig husholdningsovn ved en temperatur på 200° C i ca. 1 timer. Afvent, at filteres afkøler, inden det genmonteres. Metalstruktur

BAKKE TIL OPSAMLING AF OLIE

Det anbefales at rengøre bakken hver 15. dag. Anvend aldrig ætsende, syreholdige eller alkaliske rengøringsmidler. BELYSNING Emhætten er udstyret med højeffektive lysdiodespots med lavt strømforbrug og meget lang holdbarhed under normale driftsforhold. I tilfælde af fejl, skal der tages kontakt til forhandleren eller et autoriseret ser- vicecenter for reparation.

BORTSKAFFELSE VED ENDT LEVETID

Symbolet med den overstregede affaldsspand, der er gengivet på de- res apparat, betyder at produktet indgår i kategorien WEEE, dvs, “Waste Electrical and Electronic Equipment" (affald af elektriske og elektroniske produkter) hvorfor det ikke må bortskaes sammen med dagre- novationen som almindeligt aald, men skal behandles særskilt for at kunne genanvendes, eller undergå særlig behandling for udskillelse af eventuelt skade- lige dele/stoffer, der bortskaffes med respekt for miljøet. Korrekt bortskaffelse af dette produkt medvirker til at spare værdifulde resurser og undgå potentielle negative påvirkninger for folkesundheden og omgivelserne, som omvendt kan forårsages af en ukorrekt bortskaffelse af affaldet. Kontakt venligst de lokale myndigheder, for at indhente yderligere oplysninger om det nærmeste indsamlingspunkt. Der kan være fastsat bøder for ukorrekt bortskaffelse af denne type affald i den nationale lovgivning.

INFORMATIONER FOR BORTSKAFFELSE I EULANDE

Den europæiske lovgivning vedrørende WEEE produkter indgår i det enkelte medlemslands lovgivning på forskellig vis. Vi anbefaler derfor vores kunder at tage kontakt til de lokale myndigheder, eller til forretningen hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaffelse.
