GEBRUIKSAANWIJZING Plane NoDrop FALMEC

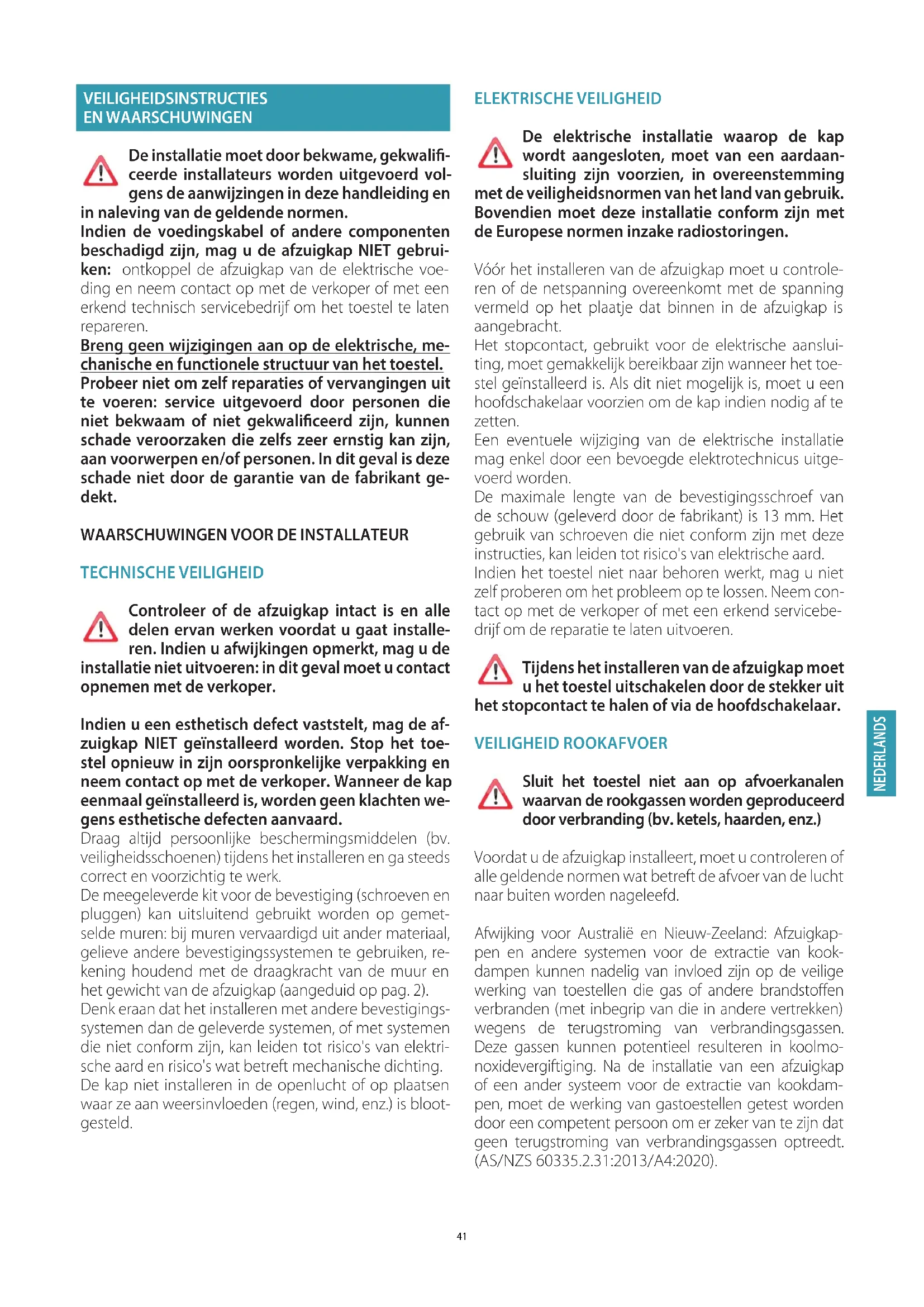

TECHNISCHE VEILIGHEID Controleer of de afzuigkap intact is en alle delen ervan werken voordat u gaat installe- ren. Indien u afwijkingen opmerkt, mag u de installatie niet uitvoeren: in dit geval moet u contact opnemen met de verkoper. Indien u een esthetisch defect vaststelt, mag de af- zuigkap NIET geïnstalleerd worden. Stop het toe- stel opnieuw in zijn oorspronkelijke verpakking en neem contact op met de verkoper. Wanneer de kap eenmaal geïnstalleerd is, worden geen klachten we- gens esthetische defecten aanvaard. Draag altijd persoonlijke beschermingsmiddelen (bv. veiligheidsschoenen) tijdens het installeren en ga steeds correct en voorzichtig te werk. De meegeleverde kit voor de bevestiging (schroeven en pluggen) kan uitsluitend gebruikt worden op gemet- selde muren: bij muren vervaardigd uit ander materiaal, gelieve andere bevestigingssystemen te gebruiken, re- kening houdend met de draagkracht van de muur en het gewicht van de afzuigkap (aangeduid op pag. 2). Denk eraan dat het installeren met andere bevestigings- systemen dan de geleverde systemen, of met systemen die niet conform zijn, kan leiden tot risico's van elektri- sche aard en risico's wat betreft mechanische dichting. De kap niet installeren in de openlucht of op plaatsen waar ze aan weersinvloeden (regen, wind, enz.) is bloot- gesteld. ELEKTRISCHE VEILIGHEID De elektrische installatie waarop de kap wordt aangesloten, moet van een aardaan- sluiting zijn voorzien, in overeenstemming met de veiligheidsnormen van het land van gebruik. Bovendien moet deze installatie conform zijn met de Europese normen inzake radiostoringen. Vóór het installeren van de afzuigkap moet u controle- ren of de netspanning overeenkomt met de spanning vermeld op het plaatje dat binnen in de afzuigkap is aangebracht. Het stopcontact, gebruikt voor de elektrische aanslui- ting, moet gemakkelijk bereikbaar zijn wanneer het toe- stel geïnstalleerd is. Als dit niet mogelijk is, moet u een hoofdschakelaar voorzien om de kap indien nodig af te zetten. Een eventuele wijziging van de elektrische installatie mag enkel door een bevoegde elektrotechnicus uitge- voerd worden. De maximale lengte van de bevestigingsschroef van de schouw (geleverd door de fabrikant) is 13 mm. Het gebruik van schroeven die niet conform zijn met deze instructies, kan leiden tot risico's van elektrische aard. Indien het toestel niet naar behoren werkt, mag u niet zelf proberen om het probleem op te lossen. Neem con- tact op met de verkoper of met een erkend servicebe- drijf om de reparatie te laten uitvoeren. Tijdens het installeren van de afzuigkap moet u het toestel uitschakelen door de stekker uit het stopcontact te halen of via de hoofdschakelaar. VEILIGHEID ROOKAFVOER Sluit het toestel niet aan op afvoerkanalen waarvan de rookgassen worden geproduceerd door verbranding (bv. ketels, haarden, enz.) Voordat u de afzuigkap installeert, moet u controleren of alle geldende normen wat betreft de afvoer van de lucht naar buiten worden nageleefd. Afwijking voor Australië en Nieuw-Zeeland: Afzuigkap- pen en andere systemen voor de extractie van kook- dampen kunnen nadelig van invloed zijn op de veilige werking van toestellen die gas of andere brandstoffen verbranden (met inbegrip van die in andere vertrekken) wegens de terugstroming van verbrandingsgassen. Deze gassen kunnen potentieel resulteren in koolmo- noxidevergiftiging. Na de installatie van een afzuigkap of een ander systeem voor de extractie van kookdam- pen, moet de werking van gastoestellen getest worden door een competent persoon om er zeker van te zijn dat geen terugstroming van verbrandingsgassen optreedt.

Deze waarschuwingen zijn opgesteld voor uw veiligheid en die van anderen. Gelieve deze handleiding dan ook aandachtig en vol- ledig door te nemen voordat u het toestel installeert of reinigt. De fabrikant wijst alle verantwoordelijkheid af voor eventuele schade die rechtstreeks of onrechtstreeks kan worden veroorzaakt aan personen, voorwerpen en huisdieren ten gevolge van het niet naleven van de veiligheidsaanwijzingen in deze handleiding. Het is zeer belangrijk dat deze handleiding samen bij het toestel wordt bewaard, zodat die later ge- raadpleegd kan worden. Indien het toestel wordt verkocht of aan iemand anders wordt doorgegeven, moet u ervoor zorgen dat u ook de handleiding overhandigt, zodat de nieuwe gebrui- ker op de hoogte kan worden gesteld van de werking van de kap en van de bijhorende waarschuwingen. Na het installeren van de RVS afzuigkap dient deze te wor- den gereinigd om lijmsporen van de bescherming en eventuele vlekken van vet en olie weg te nemen, die het oppervlak van de afzuigkap kunnen aantasten indien ze niet worden verwijderd. Hiertoe raadt de fabrikant aan om de meegeleverde Magic Steel doekjes te gebruiken, die u eveneens apart kunt kopen. Eis dat men originele onderdelen gebruikt. GEBRUIKSBESTEMMING De afzuigkap is alleen bestemd voor het afzuigen van dampen die tijdens het bereiden van gerech- ten ontstaan in een huishoudelijke, niet-professio- nele omgeving: ieder ander gebruik is oneigenlijk gebruik dat schade aan personen, voorwerpen en huisdieren kan veroorzaken, waardoor de fabrikant van elke verantwoordelijkheid wordt ontheven. Het toestel mag niet worden gebruikt door kinderen jonger dan 8 jaar en door mensen met beperkte licha- melijke, zintuiglijke of mentale capaciteiten, of zonder ervaring of de nodige kennis, tenzij ze onder toezicht staan of nadat ze instructies hebben gekregen wat be- treft een veilig gebruik van het toestel en zij de inheren- te gevaren ervan begrijpen. Kinderen mogen niet met het toestel spelen. Het is ver- boden de reiniging en het onderhoud zonder toezicht door kinderen te laten uitvoeren.

Voordat u de reiniging of het onderhoud gaat uitvoeren, dient u de afzuigkap uit te schake- len door de stekker uit het stopcontact te ha- len of de hoofdschakelaar om te zetten. De afzuigkap niet gebruiken als uw handen vochtig zijn of als u op blote voeten loopt. Wanneer het toestel niet wordt gebruikt, moet u altijd controleren of alle elektrische onderdelen (lampen, mo- tor) uit staan. Het maximale totaalgewicht van eventuele voorwerpen die u op de kap zet of eraan hangt (waar dit voorzien is) mag niet meer dan 1,5 kg bedragen. Controleer frituurpannen tijdens het gebruik: wanneer de olie oververhit raakt, kan dit vlam vatten. Steek geen open vlammen aan onder de kap. Bereid geen geflambeerde gerechten onder de kap. Gebruik de kap nooit zonder de metalen vetfilters. In dat geval kunnen vet en vuil zich in het toestel vastzetten, waardoor de werking van de kap wordt aangetast. Toegankelijke delen van de kap kunnen heet zijn wan- neer de kap samen met kookapparaten wordt gebruikt. Voer geen reiniging uit wanneer er delen van de afzuig- kap nog heet zijn. Indien de reiniging niet wordt uitgevoerd volgens de aangegeven werkwijzen en met de producten die in deze handleiding vermeld staan, bestaat er brandgevaar. Schakel de hoofdschakelaar uit wanneer het toestel ge- durende een lange periode niet wordt gebruikt. Indien tegelijk andere toestellen (ketels, ka- chels, haarden, enz.) worden gebruikt die met gas of met andere brandstof worden ge- voed, moet u voldoende ventilatie voorzien in de kamer waar de dampen worden afgezogen, volgens de geldende normen. INSTALLATIE dit deel is uitsluitend voorbehouden aan bevoegd personeel Lees aandachtig het hoofdstuk "VEILIGHEIDSINSTRUCTIES EN WAARSCHUWINGEN" voordat u de afzuigkap gaat installeren. TECHNISCHE KENMERKEN De technische kenmerken van de afzuigkap vindt u op de sticker aan de binnenkant van de kap. PLAATSING De minimale afstand tussen het hoogste deel van de kookplaat en het laagste deel van de afzuigkap is aangegeven in de montage-instructies. Normaal is deze afstand minstens 65 cm als de afzuigkap boven een gastoestel wordt geplaatst. Op basis van de norm EN60335-2-31, kan de minimale afstand tussen het kookvlak en het onderste deel van de afzuigkap echter tot de aange- geven waarde worden beperkt. Indien de instructies van het gasfornuis een grotere afstand aangeven, dan dient u hiermee rekening te houden. De kap niet installeren in openlucht of op plaatsen waar die aan weersinvloeden (regen, wind, enz.) is blootgesteld. ELEKTRISCHE AANSLUITING (Uitsluitend voorbehouden aan personeel, gekwaliceerd voor de aanslui- ting) Ontkoppel de afzuigkap van het elektriciteitsnet voordat u hande- lingen gaat uitvoeren. Zorg ervoor dat de draden in de kap niet worden afgesloten of doorgesneden: anders contact opnemen met het dichtst bijzijnde servicebedrijf. Wendt u tot gekwaliceerd personeel om de elektrische aansluiting te laten uitvoeren. De aansluiting dient plaats te vinden in overeenstemming met de wettelij- ke voorschriften die van kracht zijn.43 NEDERLANDS Voordat de afzuigkap op het elektriciteitsnet wordt aangesloten, moet u con- troleren of:

• de netspanning overeenstemt met de spanning, vermeld op het etiket in de afzuigkap;

• de elektrische installatie voldoet aan de normen en de belasting kan ver- dragen (raadpleeg het plaatje met technische kenmerken in de kap);

• de voedingsstekker en -kabel niet in contact komen met temperaturen die hoger liggen dan 70 °C;

• de voedingsinstallatie is uitgerust met een efficiënte, correcte aarde-aan- sluiting, in overeenstemming met de geldende normen;

• het gebruikte stopcontact gemakkelijk bereikbaar is als de afzuigkap is geïnstalleerd. In geval van:

• toestellen met kabel zonder stekker: een "genormaliseerde" stekker ge- bruiken. De draden moeten als volgt aangesloten worden: geel-groen voor de aarde, blauw voor neutraal en bruin voor de fase. De stekker dient op een passend stopcontact aangesloten te worden.

• afzuigkappen niet voorzien van een voedingskabel en stekker waarmee ze van het stroomnet afgesloten kunnen worden, met een openingsafstand tussen de contacten die in de omstandigheden van overspanningscatego- rie III een volledige uitschakeling mogelijk maakt. Deze afsluitingsapparatuur moet voorzien worden op het voedingsnet, in overeenstemming met de installatienormen. De geelgroene aardkabel mag niet door de schakelaar worden onderbroken. De fabrikant wijst alle verantwoordelijkheid af indien de veiligheidsnormen niet worden nageleefd. ROOKAFVOER

AFZUIGKAP MET AFVOER NAAR BUITEN

Bij deze uitvoering wordt de geur en de damp via een afvoer- buis naar buiten afgevoerd. Hiervoor dient de motoropening van de afzuigkap dmv een buis aangesloten te worden. De afvoerbuis dient te voldoen aan het volgende:

• een diameter die niet kleiner mag zijn dan die van de uitblaas van de mo- tor.

• een lichte helling naar beneden (val) om te vermijden dat de condens naar de motor terugvloeit.

• zo weinig mogelijk bochten gebruiken.

• een zo mogelijk minimum lengte kanaal noodzakelijk om trillingen te ver- mijden en te voorkomen dat het afzuigvermogen vermindert. Als de afvoer door koude omgevingen gaat, dient deze geïsoleerd te wor- den. Bij motoren van 800m

/h of meer is een terugslagklep aanwezig om terug- stroming van de buitenlucht te vermijden. Aanvulling voor Duitsland: Wanneer de afzuigkap gebruikt wordt in combinatie met een ander energiesysteem, mag de negatieve druk in de kamer niet meer dan 4 Pa (4 x 10-5 bar) bedragen. Ge- bruik van een contactschakelaar is verplicht. KAP MET INTERNE CIRCULATIE (FILTERKAP) Bij deze versie gaat de lucht door de actieve koolstoffilter om gezuiverd te worden. Controleer of de actieve koolstoffilters in de kap of motor ge- plaatst zijn. Als dit niet het geval is, moet u ze aanbrengen zo- als aangegeven in de montage-instructies. Voor deze versie dient de terugslagklep niet gemonteerd te worden: Als ze op de uitblaasopening van de motor aanwezig is, dient ze verwijderd te worden. MONTAGE-INSTRUCTIES dit deel is uitsluitend voorbehouden aan bevoegd personeel De afzuigkap kan op verschillende manieren gebruikt worden. De algemene punten gelden voor elke installatie. Volg echter de punten die overeenstemmen met de gewenste installatie. WERKING WANNEER DIENST DE KAP INGESCHAKELD TE WORDEN? Zet de afzuigkap minstens een minuut aan voordat u gaat koken. Dit bevordert de luchtstroom om de dampen naar het aanzuigoppervlak te leiden. Na het koken dient u de afzuigkap in werking te laten tot alle dampen en geuren volledig zijn weggezogen: via de timer kunt u eventueel de uitschakeling van de afzuigkap instellen zodat deze na 15 minuten automatisch uitgaat. WELKE SNELHEID DIENT U TE KIEZEN? I snelheid: houdt met laag energieverbruik de lucht zuiver. II snelheid: bij normale gebruiksomstandigheden. III snelheid: bij aanwezigheid van een sterke geur en veel damp. IV snelheid: voor een snelle verwijdering van geuren en dampen. WANNEER DIENT U DE FILTERS TE WASSEN OF TE VERVANGEN? De metalen filters dienen om de 30 uren gereinigd worden. Voor verdere details kunt u het hoofdstuk “ONDERHOUD” raadplegen. ELEKTRONISCHE BEDIENINGSPANEEL Motor AAN/UIT Snelheidstoename van 1 tot 4 De snelheid 4 is uitsluitend voor een paar minuten actief, vervol- gens wordt de snelheid 3 geac- tiveerd. De snelheden worden door de led op de toetsen gesignaleerd: Snelheid 1 Snelheid 2 Snelheid 3 Snelheid 4 (led "+" knipperlicht) Snelheidsafname van 4 tot 1 In-/uitschakeling licht TIMER (knipperende rode Led) Automatische uitschakeling na 15 min. De functie wordt gedeactiveerd (rode led uit) als: - als nogmaals op de TIMER toets wordt gedrukt (

- als op de ON/OFF toets wordt gedrukt ( ). FILTERALARM (Rode led met ( ) uit) Onderhoud vetfilters na ongeveer 30 bedrijfsuren. Druk ( ) 3 seconden om de uurteller te resetten. Als het toetsenbord volledig inactief is, moet u, voordat u contact op- neemt met de Technische Assistentiedienst, voor korte tijd (ongeveer 5 seconden) de elektrische stroom van het toestel halen, indien mogelijk door de hoofdschakelaar uit te zetten, om de normale werking te herstellen. Als dit niet werkt, neem dan contact op met de Technische Assistentiedienst.44 ONDERHOUD Voordat u de reiniging of het onderhoud gaat uitvoeren, dient u de afzuigkap uit te schakelen door de stekker uit het stopcontact te halen of de hoofdschakelaar te bedienen. Gebruik geen reinigingsmiddelen met schurende, zure of corrosieve stof- fen of doeken die krassen kunnen veroorzaken. Een constant onderhoud garandeert een goede werking en een blijvend goed rendement. Besteed bijzondere aandacht aan de metalen vetlters: door deze filters en hun houders frequent te reinigen, wordt ophoping van ontvlambaar vet in de kap vermeden.

REINIGING EXTERNE OPPERVLAKKEN

Het is aanbevolen om de externe oppervlakken van de kap minstens om de 15 dagen te reinigen, om te voorkomen dat oliehoudende of vette stoffen zich kunnen vastzetten. Voor de reiniging van de kap, die van geborsteld roestvast staal is, raadt de fabrikant aan om "Magic Steel" doekjes te gebruiken. Anders kan een vochtige doek gebruikt worden, lichtjes gedrenkt in een vloeibaar neutraal oplosmiddel of gedenatureerde alcohol. Eindig de reiniging door zorgvuldig na te spoelen en met zachte doeken te dro- gen. Gebruik niet teveel water in de buurt van het toetsenbord en de verlichting, om te vermijden dat het vocht de elektronische on- derdelen bereikt. De glazen panelen mogen alleen met specifieke schoonmaakproducten wor- den gereinigd, die niet corrosief zijn en niet schuren, met behulp van een zachte doek. De fabrikant wijst alle verantwoordelijkheid af wanneer deze instructies niet worden nageleefd.

REINIGING INTERNE OPPERVLAKKEN

Het is verboden om elektrische delen of delen van de motor in de kap met vloeistoen of oplosmiddelen te reinigen. Raadpleeg de vorige paragraaf voor de interne metalen delen. METALEN VETFILTERS Wij adviseren de metalen filters frequent te wassen (, minstens een keer per maand), door ze circa 1 uur in kokend water met afwasmiddel te laten weken. Gebruik geen corrosieve, zure of basische schoonmaakmiddelen. Spoel ze zorgvuldig en wacht tot ze goed droog zijn voordat u ze monteert. U mag de filters ook in de vaatwasser wassen, maar dit kan een bruine verkleu- ring van het materiaal van de filters veroorzaken: om dit euvel te beperken, past u wasbeurten op lage temperaturen (max. 55°C) toe. Raadpleeg de montage-instructies voor het plaatsen en verwijderen van de me- talen vetfilters. HOUTSKOOL EN ZEOLIETFILTERS (OPTIE KACL.961) Bij normaal gebruik wordt aanbevolen om het zeoliet-koolstoffilter elke 9 maan- den te regenereren en elke 18 maanden te vervangen. Stop het filter voor de re- generatie circa 1 uur lang in een normale oven bij een temperatuur van 200°C. Laat het filter afkoelen, alvorens het weer te monteren. Structuur van metaal OLIEOPVANGBAKJE Wij adviseren om het bakje om de 15 dagen te reinigen. Gebruik geen corrosieve, zure of basische schoonmaakmiddelen. VERLICHTING De kap is van verlichting voorzien via high efficiency led-spots, die weinig ver- bruiken en in normale gebruiksomstandigheden zeer lang meegaan. Om ze te repareren, indien ze niet meer werken, contact opnemen met de ver- koper of een erkend technisch servicecentrum. WEGGOOIEN AAN HET EINDE VAN DE GEBRUIKSDUUR Het symbool van de doorkruiste vuilnisbak dat op uw toestel is aange- bracht, geeft aan dat het product een AEEA is, m.a.w. “Afvalstof af- komstig van Elektrische en Elektronische Apparatuur” en bijgevolg niet bij het ongescheiden afval mag worden gedumpt (dit betekent niet sa- men met “gemengde huishoudelijk afval”), maar afzonderlijk dient te worden verwijderd, zodat het kan worden onderworpen aan speciale bewerkingen voor hergebruik of een specifieke verwerking om eventuele stoffen die schadelijk zijn voor het milieu te verwijderen en grondstoffen eruit te halen die gerecycled kunnen worden. Door dit product correct te verwijderen, draagt u bij tot het vrijwaren van kostbare grondstoffen en helpt u om potentieel negatieve effec- ten voor de menselijke gezondheid en voor het milieu te vermijden, die kunnen ontstaan door een ongeschikte verwijdering van afvalstoffen. Gelieve met de plaatselijke instanties contact op te nemen voor meer details over het dichtstbijzijnde punt voor verwijdering. Er kunnen boetes van toepas- sing zijn wanneer deze afvalstoffen niet in overeenstemming met de nationale wetgeving op verkeerde wijze worden verwijderd. INFORMATIE BETREFFENDE DE VERWIJDERING IN LANDEN VAN DE EU ROPESE UNIE De communautaire richtlijn betreffende AEEA-apparaten word door elk land op een andere wijze in uitvoering gebracht. Indien u dit toestel wilt verwijderen, raden wij u daarom aan om met de plaatselijke instanties of met de verkoper contact op te nemen om naar de correcte verwijderingsmethode te vragen. INFORMATIE BETREFFENDE DE VERWIJDERING IN LANDEN DIE NIET TOT

DE EUROPESE UNIE BEHOREN

Het symbool van de doorkruiste vuilnisbak is enkel in de Europese Unie geldig: indien u dit toestel in andere landen wilt verwijderen, raden wij u aan om met de plaatselijke instanties of met de verkoper contact op te nemen om naar de correcte verwijderingsmethode te vragen. LET OP! De fabrikant behoudt zich het recht voor om op welk ogenblik dan ook wijzi- gingen aan de afzuigkappen aan te brengen zonder kennisgeving vooraf. Het volledig of gedeeltelijk drukken, vertalen en reproduceren van deze handleiding mag alleen met toestemming van de fabrikant. De technische informatie, de grafische afbeeldingen, foto's en de specificaties opgenomen in deze handleiding, zijn indicatief en mogen niet worden ver- spreid. De handleiding werd in het Italiaans opgesteld; de fabrikant acht zich niet ver- antwoordelijk voor eventuele fouten bij transcriptie of vertaling.45 PORTUGUÊS
