KÄYTTÖOHJE KS905NXE2 SMEG

• Lue ohjeet huolellisesti ennen liesituulettimen asennusta ja/tai käytöä.
• Valmistaja ei ota mitään vastuuta värärästä tai saantöjen vastaisesta asennuksesta johtuvista vahingoista.
• Suosittelemme antamaan kaikki asennusta ja saatjä koskevat toimenpiteet asiantuntevan henkilön tehtavaksi.
• Kun liesituuletin on poistetu pakkauksestaan, tarkista sen kunto. Jos tuote on vahingoittunut, alä kaytā sitā ja ota yhteyttä Smeg asiakaspalveluun.
• Ennen minkään liitännän tekemistä varmista, että verkkovirran jännite vastaa laitteen sisällä sijaitsevaan ominaisuksien tarraan merkittyä jännitettra.
• Luokan I laitteiden kohdalla on varmistettava, etta kotitalouden sahkölaitteiston maadoitus on varmistetu.
• Minimietäisyss keittotason ja liesituulettimen alemman osan valillä on oltava vähintään 650 mm.
• Imettävää ilmaa ei saa johtaa kanaviin, joita käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savujen poistoon.
• Yhdistä liesituulettimen kautta imetyn ilman poisto savunpoistokanaviin, joiden sisähalkaisija on sopiva ja ei alle 120 mm.
• Tilan asianmukaisesti tuuletuksesta on huolehdittava, kun liesituuletinta ja kaasulla toimivia laitteita kaytetaan samanaikaisesti.
• Jos virtajohto on vioittunut, tämä on annettava valmistajan tai sen teknisen palvelun vaihdettavaksi, tai joka tapauksessa vastaavan patevyyden omaavan henkilön tehtäväksi, jotta mahdolliset riskit voidaan välttä.
• Noudata lain märittämiä ohjeita koskien poistoilman ulos johtamista imurilla toimivan liesituulettimen toiminnassa.

KÄYTTÖ

• Älä keitä tai paista niin että muodostuu vahvoja liekkejä, jotka voivat imeytyä toimivaan liesituulettimeen ja aiheuttaa tulipalon.
• Alä paista piiraita liesituulettimen alla; Tulipalovaara
  Yli8-vuotiaat lapsetja henkilot, joiden fyysinen, aistinvarainen taihenkinen kyky on rajoittunut, tai joilla ei ole riittavasti kokemusta ja/tai tietoa, voivat kayttäa liesituuletinta valvonnan alaisina, tai kun he ovat saaneet laitteen turvallista kayttöä koskevat ohjeet ja ymmärtneet siihen liittyvat vaarat.

• Lapsia on valvottava, jotta varmistetaan etta he eivat leiki laitteella.

• "HUOMIO: Laitteen nakyvat osat voivat kuumentua huomattavasti keitinlaitteiden käytön aikana"

HUOLTO

• Ennen kaikkien huolto- tai puhdistustoimepiteiden suorittamista kytke laite irti sahkoverkosta.
• Suorita suodattimien huolellinen ja tarkka huolto valmistajan suosittelemin aikavalein.
• Liesituulettimen pintojen puhdistamiseen riittä Kostena liina ja neutrali puhdistusaine.
• Käytäjan vastuulla olevia huolto- ja puhdistustöitä ei saa antaa lasten tehtäväksi ilman valvontaa;
  VALMISTAJA EI OTA VASTUuta TAPAUKSISTA, JOISSA EI OLE NOUDATETTU YLLÄ ANNETTUJA OHJEITA

KÄYTTO:

• Tämä laite on suunniteltu käytettäväksi liesituulettimena, jossa joko IMURI (ilman poisto ulkotiloihin) tai SUODATIN (sisätilan kiertoilma).

• IMURILLA TOIMIVAMALLI: Muuttaaksesi liesituulettimen imurimaliseksi, liitä moottorisuutin kiinteän putken tai letkun avulla, jonka sisähalkaisija on sopiva mutta ei alle 120 mm, suoraan ulkoiseen savujen ja Hajujen poistoputkeen.

HUOM. Poista mahdolliset hijua poistavat aktiivihilisuodattimet.

SUODATTAVA MALLI: Jos ei ole olemassa mahdollisuutta ilman poistoon ulos, liesituuletin voidaan muuttaa suodattavaksi. Tassãmallissa ilma ja savut puhdistetaan hajuja poistavan aktiivihilisuodattimen kautta ja palautetaan ympäristöön piipun sivussa olevien ilmaritilden kautta. Huom: liesituulettimen kayttäminen suodattavassa tilassa voi nostaa havaittua aänitasasoa.

ASENNUSOHJEET

Liesituuletin on varustetu kaikilla tarvittavilla asennukseen vaadittavillalisävarusteilla. Minimietäisyysliesituulettimen alemmantason ja keittotason valillä on oltava vähintään 650 mm (kuva 1). Jos moottorin aukko on varustetu yhdellä savun vastaventtiilillä, varmista että tämä avautuu ja sulkeutuu vapaasti.

Helppoa asennusta varten suosittelemme noudattamaan alla annettuja toimenpiteita:

1) Liesituuletin keskitetään suhteessa keittotason nahden.
2) Asennusmenetelmät voivat vaihdella riippuen liesituulettimen mallista. Tarkista oman laitteesi kiinnitsjärestelmä seuraavista vaihtoehdoista:

a) 2 kpl tasokoukkuja kiinnytstulpilla mukana toimituksessa (kuva 2)
b) Takaosan tasaava kannatin kiinnytustulpilla mukana toimituksessa (kuva 3)
c) Saarekemallien kohdalla katsolisätieto a liitteestä erityisasennusta varten.

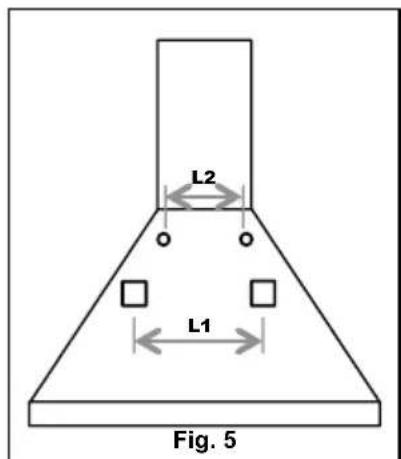

HUOM.: Kiinnitysjärkestelmät a) ja b) sijaitsevat liesituulettimen takana rei'issä L 1 (kuva 5).

3) Poistarasvanpoistosuodattimet, sijoitaliesituuletinseinalle ja merkitse reikien paikat laitteen kiinnitysjarjestelmän kiinnittämista varten.
4) Tee kaksi reikää aiemmin merkittyihin kohtiin, kun olet ensin poistanut liesituulettimen sealälta
5) Kiinnitä kiinnitysjärkestelmä seinälle kiristamällä kiinnitystulppa.
6) Merkitse seinaan L2 rei at kiinnitttaksesi tulpat turvallisesti reikiin. (kiinnytstulpat sisaltyvat toimitukseen)
7) Ripusta liesituuletin kiinnitysjärkestelmaan (kuva 2 ja 3) ja tee tasaus saatöruvin avulla.
8) Varmista liesituulettimen turvallinen kiinnitys kiristamalla ruuvit kiinnystulppien rei'ssä L2 pohjaan asti.

ILMAN KANAVOINTIJARJESTELMA:

IMURILLA toimiva malli: Liitä moottorin poistoaukkoonsavunpoistokanava, Jonka sisähalkaisija on 150 mm.

Poistokanavan halkaisija ei saa olla alle 120 mm.

Huomaa, että jos liesituuletin sisältaa aktiivihiilisuodattimen, se on poistettava (ks. sivu 8)

Saksaa koskeva poikkeus:

QKun keittion liesituuletin ja muulla kuin sahkovirralla toimivat laitteet ovat kaytossa samanaikaisesti, tilan negatiivinen paine ei saa ylittaa 4 Pa (4 x 10-5 bar).

Fig. 1

Fig. 2

Fig. 3

Fig. 4

SUODATTAVA malli:

Jatmoottorinsuauukovapaaksi. Asenna aktiivihilisuodattimet kuten naytety sivulla 8.

Jos liesituuletin ei sisällä aktiivihiilisuodatinta, se on ostettava erikseen lahimmastä valtuutetusta Smeg-likkeestä.

Jotkut mallit on varustetu sarjalla liittimiä (kuva 6), jotka on kiinnitettävä seinään kiinnytstulppien avulla sellaiselle korkeudelle, etta ilmavirtaus kanavoituu hormin aukon kohdalle. Aseta jatkokappaleet R2 poikittain liittimiin R1. Liitta liitin R1 liesituulettimen rungon poistoaukkoon 150mm halkaisijan putken avulla.

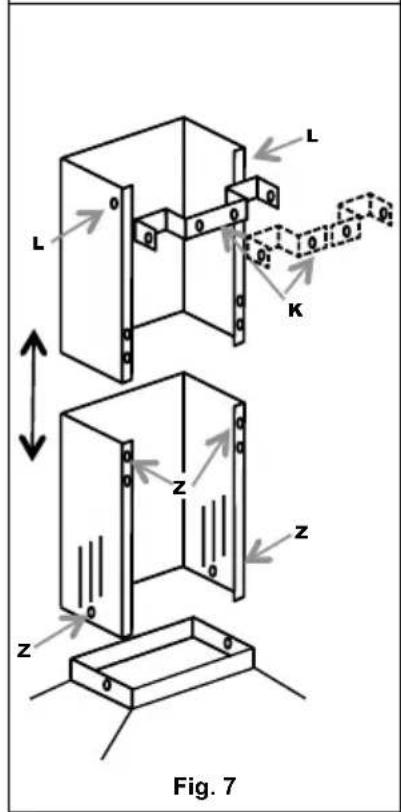

HORMIEN ASENNUS (kuva 7):

Sijoita hormin yksi- tai kaksiosainen kannatin (K) haluttuun ylarajaan.

Merkitse kaksi reikään seinään hormin pidikkeen kiinnittämiseksi seinään. Poraa ja kiinnitta Kannatin mukana tulevilla kiinnystulpilla.

Sijoita hormiyksikkö varoen liesituulettimen paälle. Kiinnitä awhile himi liesituulettmeen ruuveilla Z. Laajenna varoen ylempää hormia ylarajaan saakka.

Lukitse L-ruuveilla ylempi hormi hormin K pidikkeeseen.

SAHKOLIITANNAT

• Suosittelemme etta sähköliitäntöjen suorittaminen annetaan asiantuntevan asentajan tehtäväksi.

Jos sahkoliitantä tehdäan suoraan verkkoon on laitteen ja verkon valiin asennettava kaksinapainen katkaisija,jonka minimiavaus koskettimien valillä on 3 mm,mitoitettuna kuormitukseen ja vastaten voimassa olevia märäyksiä.

KÄYTTÖOHJEET:

OHJAUSYKSIKKÖ

Tuotteen optimaalista ja tehokasta käytöä varten suosittelemme käynistämään liesituulettimen mutamia minuutteja ennen kypsennyksen aloittamista ja jatkamaan toimintaa vähintään 15 min kypsennyksen jäldeen, tai ainakin siihen saakka, että hóryrt ja Hajut ovat täysin havinneet. Liesituulettimen käynistämiseksi etsi tuulettimen ohjaintyyppi ja noudata sitä koskevia ohjeita:

SLIDER:

• Osoitin (A) ON/OFF-valaistus
• Osoitin (B), neljä tilaa:

0

Tila 0: Moottori OFF

123

Tila1/2/3: ON/Nopeuden saatö

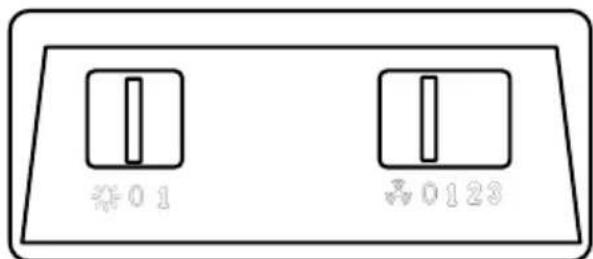

SAHKÖMEKAANINEN NÄPPÄIMISTÖ:

Valojen ON/OFF-nappain

0

Moottorin OFF nappain

123

Liesituulettimen käynistys

nopeudenaatnappain

(A)
(B)

NUPIT:

Liesituulettimen nopeuden saatö

Ajastetun tehostetun nopeuden

(A)
(B)

Ajastetti tehostetti nopeus:

Ajastettu tehostettu toiminto on tila, jossa rajoitetun ajan liesituuletin toimii maksimiteholla. Liesituulettimen ajastetun tehostetun nopeuden aktivointi tapahtuu käantämllä nuppia (B) myotapäivän tilasta 3. Kun ajastettu tehostettu nopeus on aktivoitu nuppi palaa automaattisesti tilaan 3. Tehostettu nopeus voidaan kytkeä poiskäntämllä ohjainta (B) uudestaan vastapäivän. Tehostetun nopeuden ajastuksen paatytyk kolmas nopeus palaa pälle oletuksena.

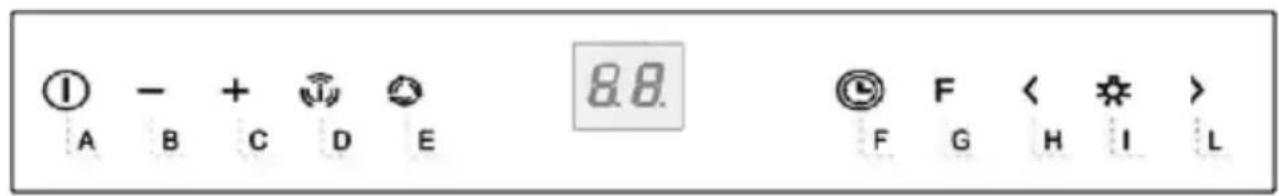

KAPASITIIVEN NÄPPÄIMISTÖ 2 LUKUA 10 NÄPPÄINTÄ:

Näppäin Toiminto Näytö
A Käynistäa/Sammuttaa imurin moottorin. Näytäa asetetun nopeuden
B Laskee toimintanopeutta. Näytäa asetetun nopeuden
C Nostaa toimintanopeutta. Näytäa asetetun nopeuden
D	Aktiviö Tehostetun nopeuden mistä tahansa nopeudesta moottorin ollessa sammuttuu. Tämä nopeus on ajastettu, kun aika päättyjärjestelmä palaa aiemmin asetettuun nopeuteen. Sopeutuu ottamaan vastaan maksimimärärän keittohöryjä.	Näytäa vaihtuvasti Hl
	Pitämällä nappäintä painettuna noin 5 sekuntia, kun kaikki lähteet on sammuttuna (moottori+valo), aktiviö/deaktivö nappäinlukon.	"- -" Näppäinlukko aktivoitu
E	24H-toimintoKäynistäa moottorin 1. nopeudella ja suorittaa kerran tunnissa 10 minuutin imuroinnin.	Näytäa 24 ja oikean alakulman piste vilkkuu kerran sekunnissa, moottorin ollessa toiminnassa Deaktivoituu painamalla nappäintä.
	Pitämällä nappäintä painettuna noin 5 sekunnin ajan, kun kaikki lähteet on sammuttuu (moottori+valo), painettaessa nappäintä "B" kuvituksen aikana, aktivihiilisuodattimen hälytys aktivoituu/deaktivoituu.	Näytäa 5 sekunnin ajan pyöriväkuyvitista. "EF" vilkkuu kaksi kertaa aktivoinnin hetkellä. "EF" vilkkuu kerrand deaktivoinnin hetkellä.
F	Viive-toimintoAktiviö automaattisen sammutuksen 30' viiveellä. Sopii jäännöshajugen lopulliseen poistoon. Aktivoitavissa mistä tahansatilasta, se deaktivoidaan painamalla nappäintä tai sammuttamalla moottori.	Näytäa toimintanopeuden ja oikean alakahdan piste vilkkuu
G	Kun suodattimen hälytys on päällä, painamalla nappäintä 3 sekunnin ajan, hälytys nollataan.	Terminata la procedure si spegne la segnalazione precedentente visualizzata:FF osoittaa metallisten rasvanpoistosuodattimien pesun tarpeesta. Hälytys laukeaa liesituulettimen 100 käytö:tuttinn jälkeen. EF ilmoittaa aktivihiilisuodattimien vaihtotarpeesta ja tarpeesta pestä metalliset rasvanpoistosuodattimet. Hälytys laukeaa liesituulettimen 200 käytö:tuttinn jälkeen.
H	Vähentä valaistuksen voimakkuutta jokaisella nappäimen painalluksella, syklisesti.
1 Sytytäa ja sammuttaa valaistuksen maksimitehokkuudella.
L	Lisää valaistuksen tehokkuutta nappäimen jokaisella painalluksella, syklisesti.

Nappainlukituksen ohjaus: nappaimisto on mahdollista lukita, esimerkiki lasipintojen puhdistusta varten, kun liesituulettimen moottori ja valot on sammutetu. Painamalla noin 5 sekuntia nappainta D, nappainlukitus voidaan aktivoida tai deaktivoida, mikä vahvistetaan viestillä :

"---" Nappainlukko Aktivoitu.

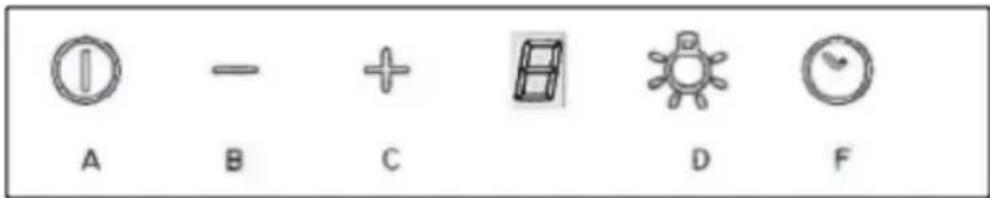

KAPASITIIVEN NÄPPÄIMISTÖ 1 LUKU:

NÄPPÄIN	TOIMINTO NÄYTTÖ
A KÄYNISTÄÄ/ SAMMUTTAA IMURIN MOOTTORIN. NÄYTTÄ ASETETUN NOPEUDEN
B LASKEE TOIMINTANOPEUTTA NÄYTTÄ ASETETUN NOPEUDEN
C	NOSTAA TOIMINTANOPEUTTA.AJASTETUN TEHOSTETUN NOPEUDEN AKTIVOINTI	NÄYTTÄ ASETETUN NOPEUDENAJASTETUN TEHOSTETUN NOPEUDENVILKKUMINEN
D	SYTYTTÄ JA SAMMUTTAAVALAISTUSJÄRJESTELMÄN
F	AKTIVO AUTOMAATTISEN SAMMUTUKSEN 15'VIIVEELLÄ	VILKKUU

SOFT TOUCH-SAHKÖINEN NÄPPAIMISTÖ:

Moottori POIS PÄALTÄ/Suodattimien nollaus

ON/Nopeudens saatö

Ajastetun tehostetun nopeuden

Valojen ON/OFF-nappain

Ajastettu tehostettu toiminto on tila, jossa rajoitetun ajan liesituuletin toimii maksimiteholla.

Toiminnon aktivointi naytetaan nappaimessa olevan valon vilkumisella.

Tehostetun nopeuden ajastuksen paatytya kolmas nopeus palaa palle oletuksena.

LISÄTOIMINNOT:

• AJASTETTU SAMMUTUS: Painamalla yhtä moottorin nopeusnappaimista (2-3) kaksi kertaa "Ajastettu sammutus"-toiminto aktivoituu, joka sammuttaa liesituulettimen valot ja moottorin 10 min. jälkeen. Tämän toiminnon aktivoituminen osoitetaan LEDvalon vikkumisella heti painetun nappäimen ylapuolella.

• SUODATTIMIEN PUHDISTUSILMOITUS: neljan LED-valon yhtaaikainen vikkuminen, (ohjelmoitu aktivoitumaan joka 200. toimintatunti), se ilmoittaa käytäjällesuodattimien puhdistus-/vahtotarpeesta.

Virrankatkaisunappäintä painamalla on mahdollista aloittaa 200h lasku alusta HUOM. Virrankatkaisunappäimen vahingossa tapahtunut painallusennen 200h paattymista ei aiheuta suodattimien puhdistusmuistin nollausta. On hyvänä saantönä,etta joka 200h rasvanpoistosuodattimet puhdistetaan ja joka 200h aktivihiilisuodattimet vaihdetaan.

HUOM. Joissain maissa on staatavana myös 4-nopeuksinen malli, jonka taulu on seuraavan niköinen:

Suodattimien nollausnappain

PUHDISTUS JA HUOLTO:

Ennen minkään huolto-ja/tai puhdistustoimpiteentelekemistä, kytkeliesituuletina in aina irti sahkövirrasta

Jatkuva puhdistus takaa laitteen hyvän toiminnan ja pitkän keston

Erityishuomio on suunnattava rasvanpoistosuodattimiin ja aktiivihilisuodatinta kayttäviin suodattaviin liesituulettimiin.

HUOM. Suodattavien levyjen sisään keräantyvä rasva voi vaarantaa liesituulettimen suorituskyvä, mutta myös aiheuttaa tulipalovaaran.

ULKOINEN PUHDISTUS: Liesituulettimen ulkoinen ja sisäinen puhdistus on tehtvä kostealla liinalla ja neutraalilla puhdistusaineella, välttäen ehdottomasti liuottimien tai hankaavien aineiden käyttoa. On suositeltavaa käyttaa erikoistuotteita, noudattaent tuotteen käyttoohjeita. Suosittelemme puhdistamaan liesituulettimen hankaamalla terastä aina pintaviimeistelyn suuntaisesti.

METALLISUODATTIMIEN PUHDISTUS: Metalliset rasvanpoistosuodattimen levyt vaativat erityistä huoltoa. Suodattavien levyjen sisään keraantyvä rasva voi vaarantaa liesituulettimen suorituskyvä, mutta myös aiheuttaa tulipalovaaran.

Tulipalovaaran välttämiseksi suodattimet on puhdistettava saannöllisesti, vähintään kerran kuussa tai useammin, jos laitetta käytetään poikkeuksellisen paljon.

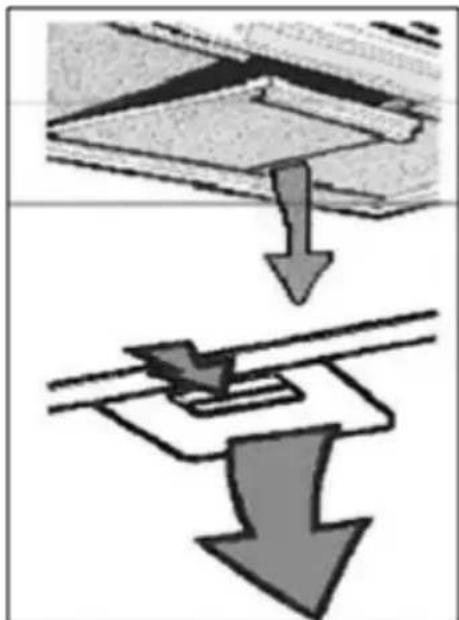

Kun hallussa olevan liesituulettimen malli on selvilla, poista suodattimet yksi kerrallaan kuten naytety vieressä olevissa kuvissa. Pese suodattimet huolellisesti neutraalilla pesuaineella, kasin tai pesukoneessa. Asenna suodattimet takaisin huolehtien, etta nuppi osoittaa ulospain liesituulettimesta.

HIILISUODATTIMIEN VAIHTAMINEN: (Vain suodatinmallissa)

Hiilisuodattimet pystyvat pidattamän hajuja siihen saakka kunnes hiilet saavuttavat saturaatiopisteensä. Ne eivat ole pestäviä tai uudistuvia, minkä vuoksi suosittelemme niiden vaihtoa vähintään joka 6. kuukausi tai useammin, jos liesituuletinta käytetään poikkeuksellisen paljon.

Ennen toimenpiteiden aloittamista varmista, etta olet kytkenyt tuulettimen irti verkkovirrasta.

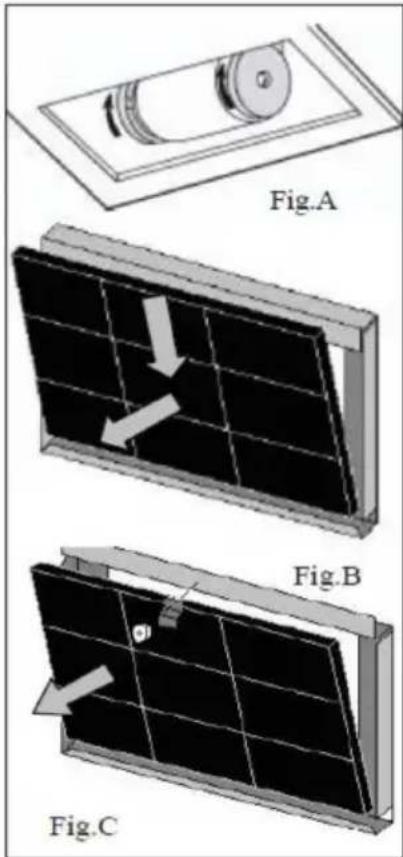

Aktiivihilisuodattimiin päästäksesi on metalliset suodattimet poistettava kuten yllä esitetty. Etsi liesituulettimen mukana tuleva hiilisuodatinsarja kuvien avulla.

Levysuodattimen kohdalla, kahta suodatinta on kännettävä 90^ kuten näytetty kuvassa A, ja vedettävä ne ulos pesästaan.

Jos käytössä on jousilla kiinnitety suodatinpatruuna (kuva B), paina sen verran, etta jousi vapautuu ja vedä suodatin sitten ulos.

Kierrä nuppi irti, poista lukituspidike ja vedä sitten ulos aktiivhiilisuodatin. Asenna hiilisuodattimet ja metalliset rasvanpoistosuodattimet takaisin suorittamalla edellä kuvatut toimenpiteet vastapäisessä järestyksessä.

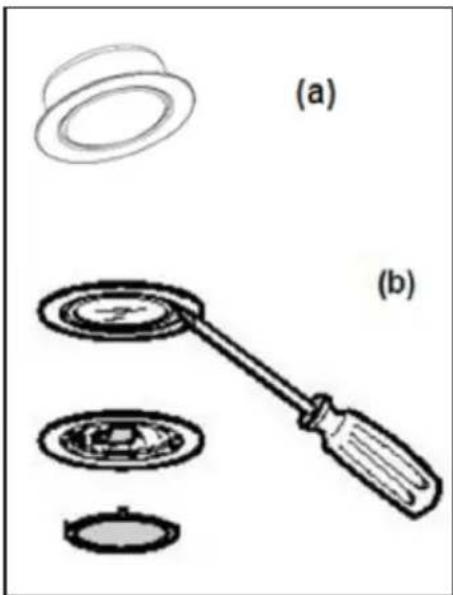

LAMPPUJENVAIHTAMINEN:

Ennen minkään huolto-ja/tai puhdistustoimpiteentekemistä, kytkeliesituuletin aina irti sahkövirrasta.

Mallista riippuen liesituuletin voi olla varustetu eriyppisillä valaistusjärkestelmillä, LED-valoilla tai halogeeneilla:

a) LED-VALOT: LED-valaislähteet takaavat pidemman käytötuntimäräran. Jos vaihto tulee tarpeelliseksi kulumisen tai rikkoutumisen vuoksi, on välttämätontä vaihtaa koko lamppu. Tässä tapauksessa ota yhteyttä pätevään tekniseen palveluun. Tämä laitteisto on varustetu valkoisella 1M luokan LED-valolla, EN 60825-1 märäysten mukaisesti: 1994 + A1:2002 + A2:2001; suurin optinen teho päästö@439nm: 7μW. Älä katso suoraan optisten laitteiden lapi (kiikarit, suurennuslasi...).

b) Halogeeni: lamppu G4-kannalla, teho 20W ja jännite 12V. Lampun vaihtamiseksi irrota valon lasin tukirengas ruuvimeisselillä. Kun lasi on irti, vedä vialinen lamppu pesästaän ja asenna uusi lamppu. Asenna valon lasi lukitsemalla se renkaalla. Koodi ILCOS: HSG/C/UB-20-12-G4

SAHKÖ- JA ELEKTRONIIKKALAITEROMUN KÄSITTELY:

14 maaliskuuta 2014 annetun lakiasetuksen N:o 49 asetuksen 26 mukainen "Sahkö- ja elektroniikkalaiteromusta (WEEE) annetun direktivin 2012/19/EU taytantöönpano"

Laitteessa tai sen pakkauksessa oleva yliiviatun roskakorin symboli osoittaa, etta tuote on kaytioikansa lopuksi eroteltava muista jatteista.

Käytäjan on nän ollen toimitettava laite käytön paatytyä asianmukaiseen sahkö- ja elektroniikkaliteromua kierrattvään paikalliseen laitokseen.

Vaihtoehtoisesti havitettäva laite voidaan toimittaa itsenäisesti jalleenmyyjäle, uutta vastaavaa laitetta hankittaessa.

Alle 25 cm kokoiset elektroniset laitteet on myos mahdollsta toimittaa elektronisten tuotteiden jalleenmyyjille, joden myyntipinta-ala on vahintaan 400m^2 , ilmaiseksi, ilman ostopakkoa.

Asianmukainen erotteleva jatteiden käsittely kierräkykseen vietvänan laitteen käsittelya varten, ympäristöystävällinen käsittely ja havittäminen auttavat vähentämään mahdollisia ympäristolle ja terveydelle aiheutuvia negatiivisia vaikutuksia ja auttavat laitteesta koostuvien osien uudelleenkäytössä ja/tai kierrätyksessä.
