BRUKSANVISNING KS905NXE2 SMEG
Aktivering tidsunderlagt intensiv
hastighed
Tast ON/OFF belysning
- Før installationsjon og/eller bruk av ventilatorhetten les bruksanvisningen nøye.
- Produsenten fraskriver seg ethvert ansvar for skader forårsaket av installasjon som er feilaktig eller i uoverensstemmelse med teknik korrekte metoder.
- Vi anbefaler at installationsjon og justering utfores av kvalifisert personale.
- När ventilatorhetten er fjernet fra emballasjen, sjekk at den er intakt. Dersom produit er skadet, skal det ikke brukes og du på kontakte Smeg assistansenettverk.
- Før du utfører tilkblinger, kontroller at nettspenningen tilsvarer spennen angitt på merkeplaten med tekniske data som er plassert inni apparatet.
- For apparater av Klasse I, pase at det elektriske hjemmeanlegget garanteren korrekt jording.
- Avstanden mellom platetoppen og nederste del av ventilatorhetten maybe minst 650~mm
- Den innsugde luften skal ikke fores i et rør som brukes til avtrekk av røyk fra apparater drevet av gass eller andre drivstoffer.
Koble utløpet for den innsugde luften fra ventilatorhetten til avtreksrør for røyk med tilstrekkelig innvendig diameter og ikke mindre enn 120~mm
- Rommet på vår.godt ventiliert.nar ventilatorhetten erer gassapparatene brukes samtidig.
- Hvis strømledningen er skadet, på den skiftes ut av produsenten, et serviceverksted eller en tilsvarende kvalisert person forå unngå fare.
Folggjeldende lovverk for luftavlp ved bruk av avtrekkshetten.
BRUK
- Ikke kok eller stek sik at det dannes hoye flammer som kan suges inn i ventilatorhetten og forårsake brann.
- Ikke tilberede flamberte retter under kjokkenhetten; Fare for brann
- Ventilatorhetten kan brukes av barn under 8 År og av personer med reduserte fysisiske, sensoriske eller mentale evner, eller manglende erfaring ullndvendig kunnskap, gitt at de under tilsyn uller etter at de har fatt instruksjoner om sikkerBruk av apparatet og forstaelse av de farene som er forbundet med dette.
Barn skal holds under tilsyn for a pase at de ikke leker med apparatet.
- "ADVARSEL: Tilgengelige deler kan bl varme nár de brukes sammen med kokeapparater"
VEDLIKEHOLD
Koble apparatet fra strømnettef for du utforer vedlikehold ell er rengjring.
- Utfør et grundig og regelmessig vedlikehold av filtrene ved Å fölgene intervallene anbefalt av produsenten.
- Bruk en fuktig klut og mildt rengjøringsmiddel for rengjøring av ventilatorhettens overflater.
- Rengjøring og vedlikehold skal besørges avBrukeren og skal违法犯罪 uftfores av barn uten tilsyn.
PRODUSENTEN FRASKRIVER SEG ETHVERT ANSVAR DERSOM INDIKASJONENE OVER IKKE OVERHOLDES
BRUKSMÅTE:
- Dette apparatet er laget for bruk som ventilatorhette i SUGEVERSJON (luften fores ut) eller ventilatorhette i FILTERVERSJON (luften sendes tilbake i rommet).
- SUGEVERSJON: For at ventilatorhetten skal fungere i sugeversjon, ma motorkoblingen festes direkte til røykkanalen for damp og matos via et rør ell er en slange med egnet intern diameter (minst 120 mm).
MERK: Fjern eventuelle aktive kullfiltre.
- FILTERVERSION: Dersom det ikke er mulig Å före luften ut i det fri kan ventilatoren omgjores til filterversjon. I dette versjonen renses luft og damp av aktive kullfibre og fores deretter tilbake i rommet gjennom ventilasjonsgitterne på sidene av roret.
Merk: bruk av ventilatorhetten i filterversjon kan medføre en økning i oppfattet lydnivå.
INSTRUKSJONER FOR INSTALLASJON:
Ventilatorhettenleveresmedaltnødvendiginstallasjonsutstyr. Minimumsavstanden mellom platetoppen og nederste del av ventilatorhetten ma vare minst 650mm (Fig.
1). Dersom motorkoblingen har en tilbakeslagsventil sik at matosen/DDke returnerer, kontroller at donne kan apnes og lukkes fritt.
3) Fjern fettfiltrene, plasser ventilatorhetten på veggen og marker plasseringen av hullene for feste av festesystemet.
4) Bor de 2 hullene avmerek pa veggen etter at du har fjernet ventilatorhetten fra veggen
5) Fest festesystemet på veggen ved Å skru til ekspansjonspluggen

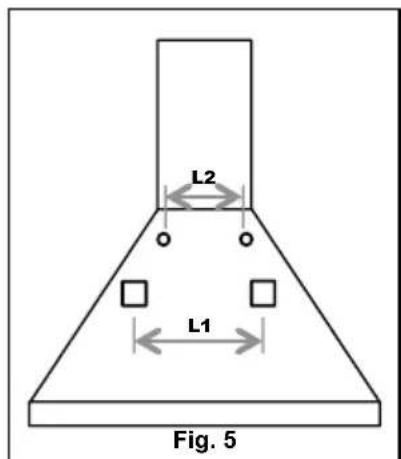

6) Merk av de to hullene på veggen L2 for a feste pluggene i hullene. (medfølgende plugged)
7) 7) Heng hetten på festesystemet (Fig. 2 og 3) og nivellere den med justeringsskruen.
8) Fest ventilatorhetten på en sikker matte ved Å skru fast de to ekspansjonspluggene til hullene L2
LUFTTILKOBLINGSSYSTEMER:
SUGEVERSJON: Koble til utgangen av motorinnlpet roykutlopsroret med intern diameter 0 150 mm til. Luftutlopsroret skal ikke ha en diameter mindre enn 120 mm.
Vær oppmerksom på at dersom ventilatorhetten er utstyrt med et aktivt kullfilter sa ma dette fjernes (se s. 8)
Unntak for Tyskland:
När kjokkenventilatoren og apparater som drives av annen energi enn elektrisitet er i drift samtidig, ma det negative trykket i rommet ikke overstige 4 Pa (4 x 10-5 bar).
Fig. 1
Fig. 2
Fig. 3
Fig. 4
FILTERVERSIONSJON:
La motorinntaket vaere fritt. Installer de aktive kullfiltrene sik som vist pa side 8.
Dersom ventilatorhetten ikke er utstyrt med aktive kullfiltre på disse kjøpeseparat ved kontakte nærmesto autoriserte Smeg-forhandler.
Noen modeller leveres med en koplingsenhet (fig.6) som festes til veggen med ekspansjonsplugger i egnet høyde slik at luftstrømmen kanaliseres i samsvar med rørets Åpninger. Sett sidelengs forlengelsene R2 på sider av koplingen R1. Koble koplingen R1 til utgangen av hettens hoveddel med et rør med diameter D.150mm.

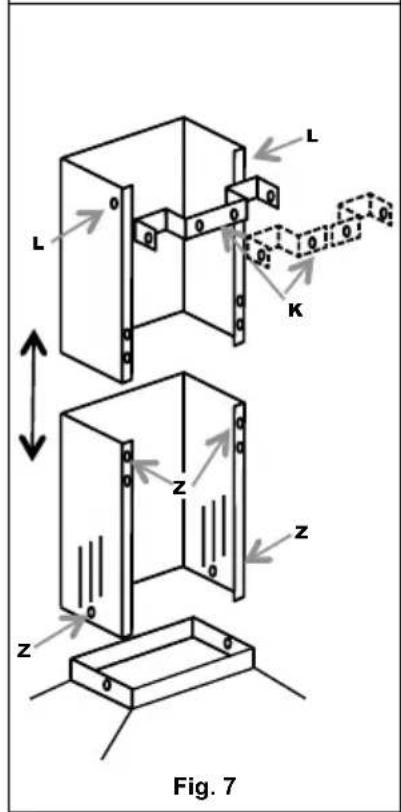

- MONTERING AV AVTREKKSKANALER (fig. 7):
Sett avtrekkkanalens brakett (K) i en eller to deler til onsket øvre posisjon.
Merk av de to hullene pa veggen for a feste braketten.
Bor hull og fest braketten med de medfølgende ekspansjonspluggene.
Sett forsiktig avtrekksenheten på ventilatorhetten. Fest den nederste avtrekkkanalen til hetten med skruene Z. Trekk forsiktig den overste avtrekkkanalen ut til ØvreGRENSE.
Fest den overste avtrekkkanalen til avtrekkkanalens brakett K med skruene L.
STRÖMTILKOBLING
- Vi anbefaler at de elektriske koblingene utføres av en autorisertinstallator.
Når det gjelder den elektriske koblingen direkte til stromnettet, på en 2-polet bryter med en kontaktåpning på minst 3 mm plasseres mellom apparatet og stromnettet. Bryteren på vår egnet for belastningen og i samsvar med gjeldende forskritter.
INSTRUKSJONER FOR BRUK:
KONTROLLENHET:
For øppnø optimal ytelse anbefales det at ventilatorhetten startes noen minutter for du begynner matlagingen og la den stå pa i minst 15 minutter etter at du er fertig med matlaging eller til all matos og damp har forsvunnet. For ø starte ventilatorhetten, finn den aktuelle typen kontrollpanel, og følg instruksjonene:
GLIDEBRYTER:
- Glidebryter (A) ON/OFF belysning
- Glidebryter (B) med fire posisjoner:
0
OFF Motor
123
OFF-posisjon for motor
123
Justering av hastigheten på ventilatorhette
Tidsinnstilt intensiv funksjon:
Tidsinnstilt intensiv funksjon er modus for maksimal kapasitet i et begrenset tidsintervall. Aktiveringen den tidsinnstilte intensive hastigheten av ventilatorhetten gjores ved a vri bryteren (B) med klokken fra posisjon 3. Nar tidsinnstilt intensiv hastighet er aktivert vil bryteren automatisk returnere til posisjon 3. Intensiv hastighet kan deaktiveres ved a vri bryteren (B) på nytt mot klokken. Nar tidsinnstilt intensiv hastighet er fertig går den automatisk tilbake til hastighet 3.
KAPASITIVT BETJENINGSPANEL 2 DIGIT MED 10 TASTER:
①
A
一
B
+
C
山
D
E
88
C
F
<
F
G
H
(1)
| Tast Funksjon Display | |
| A Slå | på / Slå av avtrekksmotoren. Viser innstilt hastighet | |
| B Reduser der driftshastigheten. Viser innstilt hastighet | | |
| C Øker driftshastigheten. Viser innstilt hastighet | | |
| D | Aktiverer den intensive hastigheten uansett hvilken hastighet som er i bruk - øgså hvis motoren er slätt av. Denne hastigheten er tidsinnstilt og;när den slär seg gär den tilbake til tidligere innstilt hastighet. Godt egnet;när det er mye matos. | Viser vekselvis HI |
| Ved Å holde tasten innate i ca. 5 sekunder,;när alle belastninger er slätt av (Motor+Lys), aktiveres / deaktiveres tastaturlåsen. | “-” Tastaturlås aktivert. |
| E | Funksjon 24H Starter motoren på hastighet 1 og tillater 10 minutters avtrekk hver time. | Fremviser 24 og punktet nederst til hjyre blinker en gang i sekundet mens motoren er i funksjon. Deaktivering ved Å trykke på tasten. |
| Ved Å holde tasten innate i ca. 5 sekunder,;när alle belastninger er slätt av (Motor+Lys), ved Å trykke på tast “B” under animasjonen, aktiveres / deaktiveres alarmen for aktive kullfibre. | Viser en roterende animasjon i 5 sekunder. Blinker "EF" to ganger under aktivering. Blinker "EF" en gang under deaktivering. |
| F | Delay funksjon Aktiverer forsinket automatisk avslåing etter 30'. Egnet for ä eliminere gjenværende matlukt. Denne kan aktiveres uansett posisjon og den deaktiveres ved Å trykke på tasten eller ved Å slå av motoren. | Viser driftshastighet og punktet nederst til hjyre blinker |
| G | Mens filteralarmen pagsår,trykk på tasten i cirka 3 sekunder for Å tilbakerstille alarmen. | Etter avsluttet prosedyre vil signalettidigere vist slå seg av:FF angir at metallfettfiltrene mävaskes. Alarmen utløses;narrventilatorhetten har vært i effektiv drift i 100 timer.EF angir at de aktive kullfiltrene mäskiftes og antifett metallfettfiltrene mä vaskes. Alarmen utløses;narrventilatorhetten har vært i effektiv drift i 200 timer. |
|
| H | Reduserer lysstyrken på syklisk mæte hver gang det trykkes på tasten. | |
| 1 Slår | av og på lyssystemet ved maksimal intensitet. | |
| L Øker | lysstyrken på syklisk mæte hver gang det trykkes på tasten. | |
Tastaturås: man kan sperre tastaturet, for eksempel for rengjøring av glassoverflaten, nr ventilatorhetten har motor og lys slätt av. Ved Å trykke i ca. 5 sekunder på tasten D, aktiveres eller deaktiveres tastaturås. Denne bekreftes alltid med:
"---" Tastaturlas aktivert.

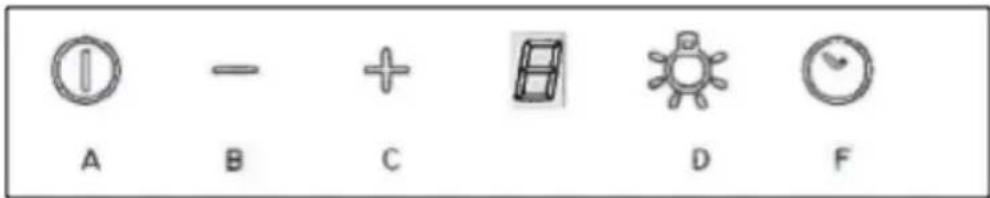

KAPASITIVT BETJENINGSPANEL 1 DIGIT:
| TAST FUNKSJON DISPLAY | |
| A SLÄR PÄ / SLÄR AV SUGEMOTOREN. VISER INNSTILT HASTIGHET |
| B REDUSER DRIFTSHASTIGHETEN VISER INNSTILT HASTIGHET |
| C | ØKER DRIFTSHASTIGHETENAKTIVERER TIDSINNSTILT INTENSIVHASTIGHET | VISER INNSTILT HASTIGHETBLINKING TIDSINNSTILT INTENSIV HASTIGHET |
| D SLÄR PÄ OG SLÄR AV LYSANLEGGET | |
| F AKTIVER AUTOMATISK AVSLÄING ETTER 15'. BLINKER |
ELEKTRONISK BETJENINGSPANEL SOFT TOUCH:
- TIDSINNSTILT AUTOMATISK AVSLAING: Ved Å trykke på en av tastene for motorhastighet (2-3) to ganger, aktiveres funksjonen " Tidsinnstilt automatisk avslåing" som slår av både ventilatorhettens lys og motor etter 10 min. Aktivering av denen funksjonen vises ved at LED-lampen over den inntrykte tasten blinker.
VARSEL OM FILTERRENS: nár de 4 LED-lampene blinker samtidig, (programmert sik at de skal aktiveres hver 200 driftstime), gir dette bruker beskjed om at det er ndvendig Å rengjøre/skifte filtrene.
Ved Å trykke på knappen OFF er det mulig Å starte ny telling av 200 timer. Tilfeldig trykk på knappen OFF før de 200 timene er gätt, fører ikke til at minnet for filterrengjøring tilbakerstilles. Det anbefales at hvr 200 timer rengjøres fettfiltrtrene og hvr 200 timer byttes de aktive kullfiltrtrene.
N. B. I enkelte land er også en versjon med 4 hastigheter med layouten vist ved sider av tilgjengelig, der:
Tasten Reset fibre
FUNKSJONER OG VEDLIKEHOLD:
Før vedlikehold og/eller rengjaring skal ventilatorhetten alltid kobles fra strømnettet
Jevnlig rengjøring sikrer en optimal funksjon og lang levetid for apparatet. Spesiell oppmerksomhet bør rettes mot fettfiltrtrene og for filterversjon-hetter de aktive kullfiltrtrene. MERK: Oppsamling av fett inni filtrerelementene kan, i tillegg til Å redusere ventilatorhettens kapasitet, före til brannfare
UTVENDIG RENGJØRING:
Utvendig og innvendig rengjøring av ventilatorhetten ma utføres med en fuktig klut og nøytralt rengjøringsmiddel. Unngå bruk av lsemidler eller slipemidler. Det anbefales bruk av spesifikkeprodukter, og ved a ffolge instruksjonene angitt på produitet. Det anbefales Å rengjørre hetten ved a gni stålet i samme retning som overflatfinishen.

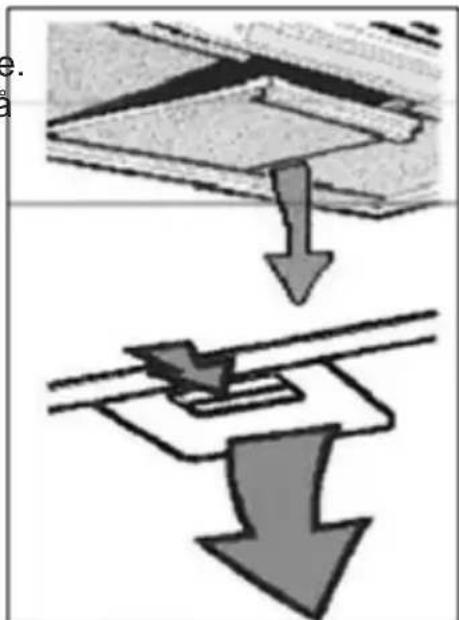

Spesiell oppmerksomhet ma rettes mot metallfettfilterene. Oppsamling av fett inni filtrelementene kan, i tilegg til a redusere ventilatorhettens kapasitet, fore til brannfare. For a unnga brann ma filtrene rengjores regelmessig, minst en gang i maneden og enda oftere hvis ventilatorhetten brukes svert mye.
Når du har funnet ut hvilken ventilatorhettemodell du har, ta ut et filter om gangen slick som vist på bildene. Vask filtrene med nøytralt rengjøringsmiddel, for handller i oppvaskmaskin. Sett på plass filtrene ved Å pase at handtaket plasseres på ventilatorhettens utside

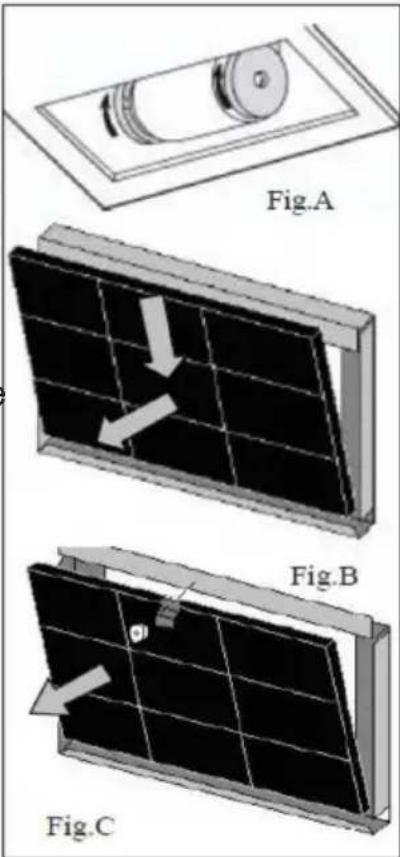

UTSKIFTNING AV KULLFILTER: (Kun for filterversjon)
Kullfiltrene har evnen til Å fjerne matos helt til kullet'nar metningsniva. Disse kan ikke vaskes og er ikke regenererbare og derfor mA de skiftes ut minst en gang hver 6. maned eller hyppigere ved intensiv bruk av ventilatorhetten.
Pase at ventilatorhetten er koblet fra strømnettefør operasjonene startes. Far a tilgang til filteret med aktivt kull er det ndvendig a fjerne metallfiltrene som angitt ovenfor. Identisere settet med kullfentre som folger med ventilatorhetten, ved hjelp av figurene.
For filterskiver er det tilstrekkelig Å dreie de to filtrene 90^ som angitt i (fig.A) og deretter trekke de ut fra sin posisjon. Ved patronfilter festet med fjærer, (fig.B) utve nødvendig press for Å overvinne fjærens motstandsevne og fjern deretter filteret.
Med patronfilter festet med brakett og gjengeknott (fig. C), skru av knotten, fjern lasebraketen og fjern deretter det aktive kullfilteret. Remontere kullfittrene og metallfettfittrene ved Å folge de tidligere utførte prosedyrene i omvendtrekkefolge.
UTSKIFTNING AV PAPER:
Før vedlikehold og/eller rengjøring skal ventilatorhetten alltid kobles fra strømnette.

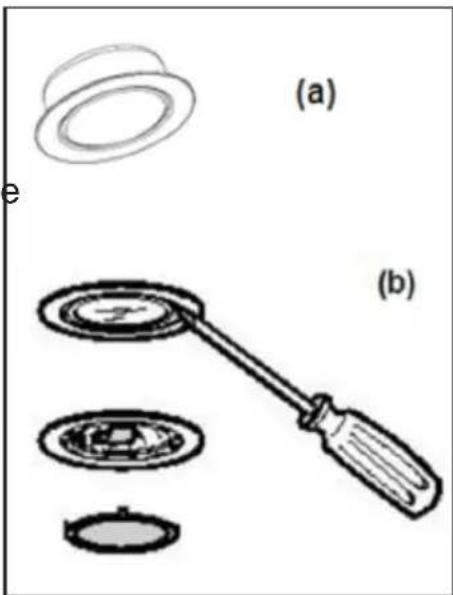

Avhengig av modellen utstyres ventilatorhetten med ulike typ belysning med LED-lamper erler Halogen:
a) LED-lys: LED-lyskildene tilbyr et høyt antall driftstimer. Skulle det ære nødvendig Å skifte ut disse grunnet slitasje ell er feil, er det nødvendig Å skifte ute hele spotlyset. I slike tilfeller, vennligst kontakt kvalifisert teknik assistanse. Dette apparatet er utstyrt med et hvitt LED-lys i klasse 1M i samsvar med standard EN 60825-1: 1994 + A1:2002 + A2:2001; maksimal optisk effekt@439nm: 7μW. Ikke se direkte med optiske instrumenter (kikkert, forstørrelsesglass....).
b) Halogen: pere med stiftsokkel G4, effekt 20W og spentning 12V. For a skifte ut pieren, fjern festeringen til glasset pa spotlyset med en skrutrekker. Nar glasset er fjernet, trekk ut den defekte pieren og sett inn en ny pere. Sett pa glasset til spotlyset og las den med ringen. Kode ILCOS: HSG/C/UB-20-12-G4
BEHANDLING AVE EE-AVFALL:
I henhold til art. 26 av Lovdekret 14 mars 2014, nr. 49 "Gjennomføring av direktiv 2012/19/EU om elektrisk og elektronisk utstyr (WEEE-direktivet OM EE-avfall)"
Symbolet med overkrysset avfallsbeholder angitt på apparatet eller emballasjen angir atprodukter etter endt levetid skal samles inn separat fra annet avfall.
Brukeren må levere inn apparatet til egnede innsamlingsstasjoner for elektrisk og elektronisk avfall.
Apparatet som ønskes kassert kan alternatively leveres til forhandleren, under kjøpet av et nytt tilsvarende apparat.
Hos forhandlere av elektroniskeprodukter med et salgsareal på minst 400m^2 er det i tillegg mulig Å levere inn elektroniskeprodukter med mal under 25 cm til kassering. Dette er kostnadsfritt og uten krav om kjop.
Riktig avfallshandtering for pafolgende resirkulering av gamle apparater, behandling og miljøvennlig avhending bidrar til Å forhindre de mulige negative miljø- og helsekonsekvensene og fremmer gjenbruk og/eller gjenvinning av materialeneprodukter er laget av.
smeg
