BRUKSANVISNING KS905NXE2 SMEG

Afvigelse for Tyskland:

ON/Justering av hastighet

ELEKTRISK BETJENINGSPANEL:

Knapp ON/OFF lys

0

Knapp motor OFF

123

Tast for á slà pá/justere hastighenet til ventilatorhetten

(A) (B)

BRYTERE:

• Bryter (A): ON/OFF belysning (0-1)
• Bryter (B):

0

Aktivering av tidsinnstilt intensiv hastigthet

(A) (B)

• Läsigenom anvisingarna noga före fläktkåpans installation och/eller användning.
• Tillverkaren avsager sig allt ansvar for skador som har sitt ursprung i felaktig installation aller installation som inte overensstämmer med teknikens regler.
• Vår rekommendation År att ni läter:kunnig personal utföra samtiga installations- och regleringsmoment.
• När fläktkåpan har tagits ut ur förpackningen, kontrollera dess integritet. Omprodukten skulle vara skadad, använd den inteutan vänd dig till Smegs servicenät.
• Innan du utfor nàgon som helst anslutning ská du förvissa dig om att natspanninger motvarsar de teknska specifikationer som annes på märskylten inuti apparaten.
• För apparater i Klass I, försåkra dig att hushallets elanlaggning garanterarkorrekt jordurladdning.
• Minimiavständet mellan spishällen och fläktkåpans underdel ská vara på minst 650 mm.
• Den utsugna luften fär inte ledas in i rörledning som används till evakuering av rök frän apparater som forssörjs av gas eller av andra bränslen.
• Anslut utloppet av luften som sugits ut av fläktkåpan till rörledningar med lámplig intern diameter och inte under 120 mm.
• Se alltid till att vädra lokalen på ett lampligt satt vid de tillfällen på själva flåktkapan eller gasdrivna apparater används samtidigt.
• Om matningskabeln ar skadad,cka den bytas ut av tillverkaren erer dennes teknska assistans aller hursomhelst av en person med jamforbar kompetens for att forebygga alla risker.
• lakta lagstadgade foreskrifter for luftuttömning under fläktkåpans uppsugningsfungtion.

ANVÄNDNING

• Laga eller fritera inte mat på att sätt som kan ge upphov till antändning av kraftiga öppna lągor dà dessa kan komma att sugas in av den pâslagna flåktkåpan och orsaka brand.
• Tillaga inte flamberad mat under fläktkāpan; Risk För eldsvåda
  Fläktkapan fär användas av barn under 8år och av personer med nedsatt fysisk, sensoriell eller mental formåga, ellerutan erfarenhet eller de nödvändiga kunskaperna, forutsatt att de overvakas eller har erhällit instruktioner beträffande saker användning av utrustningen och ar medvetna om riskerna som medfoljerenna.

Barn ske overvakas for att sakerstalla att de inte leker med utrustningen
- VARNING: De aktom Liga delarna kan bl mycket varma om de anvands med utrustningar for matlagning

UNDERHÄLL

• Innan du utfor samtiga underhalls-ller rengoringsmoment ske du kopla bort apparatens strömförsörjning.
• Utförett noggrant och lagligt unterhäll av filtren enligt tillverkarens rekommanderade unterhällsfrekyenser.
• För rengöringen av fläktkåpans ytor År det tillräckligt att använda en fuktig trasa tillsammans med att neutralt flytande rengöringsmedel.
• Rengöringen och underhället som Åligger användaren fär inte utföras av barnutan tillsyn;
  TILLVERKAREN AVSAGER SIG ALLT ANSVAR I DE FALL DA OVANSTÄENDE ANVISNINGAR INTE IAKTTAGITS

ANVÄNDNING:

• Denna apparat har projekterats for att anvandas som en fläktkapa med FRANLUFTSDRIFT(extern luftevakuering) aller MED FILTER OCH ÅTERCIRKULERING (luftätercirkulering internt)
• VERSION MED FRANLUFTSDRIFT: För att sätta fläktkåpan i driftlåget for fränluftsdrift ska man koppla motorns inkoppling direkt till det externa luftuttaget För Ångor och os med hjälp av ett rör erller en slang som har en inre diameter på minst 120 mm.

OBS. Ta ur eventuellt forekommande aktiva kolfilter for osbekämpning.

• VERSION MED ÅTERCIRKULERING: Om det inte är möjlgit med en luftuttömning utomhus kan fläktkåpan omvandlas till versionen med Återcirkulering. Ienna version renas luften och ängan med hjälp av osbekämpningsfilter och aktiva kolfilter. Sedan släpps luften och ängan Åter in i rummet genom rökgängens sidogaller För vädring.

Anmärkning: Användingen av fläktkåpan i Återcirkulationsdrift kan leda till en ökning av den uppfattade bullernivån.

ANVISNINGAR INFÖR INSTALLATION:

Fläktkåpan levereras forsedd med samtiga nödvändiga tillbehör till installationen. Minimiavständet mellan spishällen och och fläktkåpans underdel skara vara på minst 650mm

(Fig. 1). OOm motorinkopplingen ar utrustad med en backventil for rok sca du forvissa dig om att backventilen kan oppnas och stängas fritt.

For en enkel installation rader vi dig att folja nedan angivna moment:

1) Fläktkåpan ska placeras centerad i förhällande till spishällen.
2) 2) Beroende på fläktkäpmodellen har olika installationssatt forutsetts. Hitta relevant fästningssystem für just ditt fall bland följande alternativ:
a) 2 st. nivellerande krokar som fästs med hjälp av expansionspluggarna som medfoljerprodukten (Fig.2)
b) Fästjärn med nivellerad baksida som fästs med hjälp av expansionspluggarna som medfoljerprodukten (Fig. 3)
c) För fristående modeller Hanvisar vi till den specifika installationsbilagan.

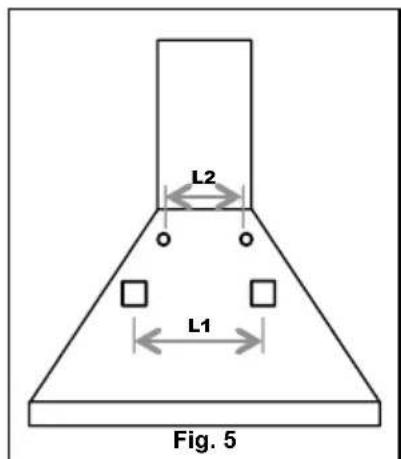

OBS: Fästningssystemen a) och b) sätts in i hålen L 1 pa fläktkapans baksida (Fig. 5).
3) Ta ut fettfiltren, placera fläktkåpan på vöggen och markera ut motsvarande lagen for hålen inför fästningen av respektive fästningssystem.
4) Borra de 2 halen vid utritade punkter after att ha tagit bort fläktkapan fran vöggen
5) Fäst nu fästningssystemet till vöggen genom att dra at expansionspluggen
6) Rita nu ut halen L2 på väggen for att kunna fösta expansionspluggarna i halen på att saker tätt. (medfoljande pluggar)
7) Hang up fläktkapan på fästningssystemet (Fig. 2 och 3) och utfor nivelleringen genom att verka på regleringsskruven.
8) Fäst flåktkapan på att saker tätt genom att skruva at de två expansionsskruvarna for halen L2

LUFTINKOPPLINGSSYSTEM:

För versionen med FRANLUFTSDRIFT: Anslut rörledningen für rökutdrivning med en inre diameter på Ø 150 mm till motorinkopplingens utlopp. Utsugningsröret fär inte ha en diameter som ar minde an 120 mm.

Varning: om fläktkåpan har forsetts med aktivt kolfilter skafiltret Först avlågsnas (se sid 8)

När fläktkåpan och andra apparater som drives av annan energia an elektricitet År i drift samtidigt fär undertrycket i rummet inte overstiga 4 Pa (4 x 10^-5 bar).

Fig. 1

Fig. 2

Fig. 3

Fig. 4

VERSION MED ATERCIRKULERING:

Lämna motorns inkoppling fri. Satt i de aktiva kolfiltren sāsom visas på sid.8.

Om fläktkapan inte ar försedd med att aktivt kolfilter måste du kopa ett separat genom att vända dig till narraste auktoriserat servicecenter for Smeg.

For en del modeller har man forutsett en serietillverkad kopplingsrorsenhet (fig.6) som fests till vaggen med hjalp av expansionspluggarna vid en lamplig hojd sa att luftflodet kan ledas in i rokgangens springor. Koppla in forlangningarna R2 till kopplingsroret R1 fran sidorna. Koppla sedan kopplingsroret R1 till flaktkroppens utgang via ett ror med diametern D.150 mm.

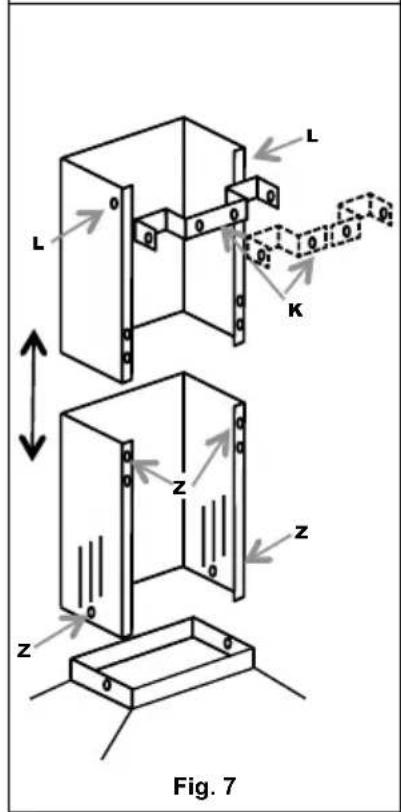

SKORSTENSMONTERING (fig. 7):

Placera rökgängsspännjärnet (K) enskilt aller i två delar vid önskat övre gränsläge.

Rita sedan ut två hal på vöggen inför spännjärnets fästning. Borra och fäst spännjärnet med hjälp av expansionspluggarna som medfoljerprodukten.

Placera ut rökgängsenheten på fläkten med omsorg. Fäst den undre rökgängsdelen till fläktkapan med hjälp av Z-skruvarna. Förlang den övre rökgängsdelen försiktigt upp till det övre granslåget.

Lås med hjälp av L-skruvarna den övre rökgängsdelen till rökgängssppannjärnet K.

ELANSLUTNING

• Vår rekommendation År att du läter en kvalificerad installerator sköta inkopplingsmomenten.

Vid en direkt elektrisk anslutning till elnätet behöver man satta in en bipolar strömbrytare mellan apparaten och nätet. Brytaren ska ha en minimiöppning på 3 mm mellan kontaktpunkterna, samt vara dimensionerad after aktuell stromförsjrning och forenlig med gällande lagbestämmelser.

ANVÄNDARINSTRUKTIONER

MANÖVERDONSENHET

For en optimal och effektiv använding av Produkten rader vi dig att starta fläkten nagra minutes i forvag innan matlagningen pabörjas och lamna fläkten i Funktion under atminstone 15min after avslutad tillagning aller i vilket fall tills øngan och oset forsvunnit welt. For att satta igang fläkten identifiera forst fläktens manoverdonstyp och folj sedan motvarsande anvisningar:

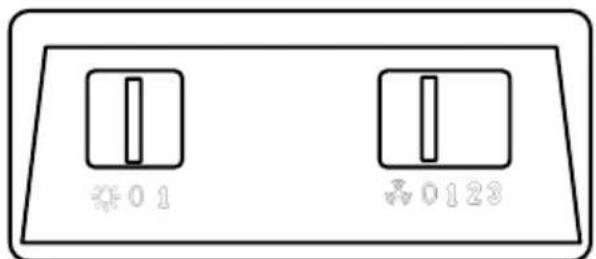

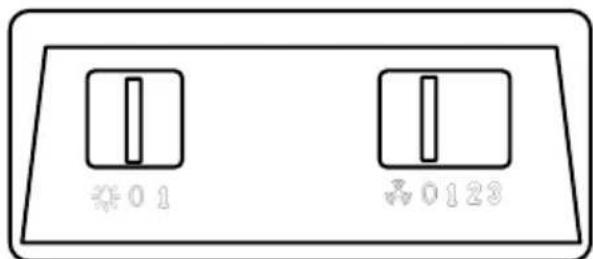

SLIDER:

• Markör (A) ON/OFF belysning
• Markör (B) med fyra lagen:

0

OFF Motor

123

ON/Hastighetsjustering

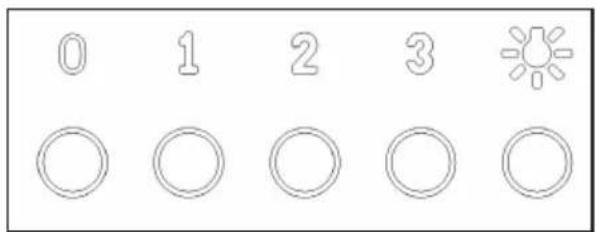

MED ELEKTROMEKANISK BETJÄNINGSPANEL:

Trycknapp ON/OFF lysen

0

Trycknapp OFF motor

123

Trycknapp till flaktens pāslagning/
hastighetsreglering

(A) (B)

VRIDRATTAR:

Vridratt (A): ON/OFF belysning (0-1)
- Vridratt (B):

0

OFF-lage motor

123

Hastighetsreglering fläkt

Aktiveraing tidsinstalld intensivhastighet

(A) (B)

Tidsinställd intensivhastighetsfunktion:

Den tidsinställda intensivhastighetsfunktionen ar ertt driftläge dar fläktkapan under en begränsad tid arbetar med sin maximala kapacitet. Den tidsinställda intensivhastighetsfunktionen aktiveras genom att vrida valjarratten (B) medurs frän laget 3. Sø fort som den tidsinställda intensivhastigheten har aktiverats atergår vridratten automatiskt till laget 3. Intensivhastigheten kan avaktiveras genom att an en gang vrida manöverdonet (B) moturs. Nar tiden for intensivhastigheten har lopt ut Återställs det tredje hastighetslaget automatiskt.

KAPACITIV BETJÄNINGSPANEL MED 2 SIFFERKOMBINATIONER OCH 10 KNAPPAR:

①

A

一

B

（20

G

，

D

1

E

88

C

F

F

G

图1

L

Knapp Funktion Skärnn
A Slár	på / Stänger av fläktmotorn Visar inställd hastigkeit
B Minskar	drifthastigheten Visar inställd hastigkeit
C Ökar	drifthastigheten Visar inställd hastigkeit
D	Aktiverar Intensivhastigheten frän vilket som helst annat hastighetsläge och även med motorn avslagen. Intensivhastigheten Är tidsinställd, sö att;nar tiden har locht ut ätergår fläkten till det foregående hastighetslaget. Intensivhastigheten lþmpar sig for att bekämpa omfattande mängder matlagningsos.	Visar omväxlande Hl
	Genom att hälla knappen intryckt under cirka 5 sekunder medan samtiga belastninger ár avstängda (Motor+Belysning), aktiveras/inaktiveras betjäningspanelslaset.	“- -” Lásning av betjäningspanel Pà.
E	Funktionen 24H Aktiverar motorns Första hastighet och utfor en utsugning på 10 minutes en gäng i timmen.	Visar 24 och punkten langst ner till höger blinkar en gäng i sekunden medan motorn ár på. Den inaktiveras genom att trycka in knappen.
	Genom att hälla knappen intryckt i ungefär 5 sekunder;när alla belastningarna ár avstängda (Motor+Belysning), genom att trycka in knappen “B” under animeringen, aktiveras/inaktiveras larnen für Filtren med Aktivt kol.	Visar en roterande bildsekvens under 5 sekunder. Skriften “EF” blinkar två gänger vid aktivering. Skriften “EF” blinkar en gäng vid avaktivering.
F	Delay-funktionen Aktiverar den automatiska avstängningen fördröjd med 30’. Lþmpar sig for en fullständig borttagning av restoset. Går att aktivera frän samtiga lügen och avaktiveras genom att trycka på knappen eller genom att stenga av motorn.	Visar drifthastigheten och punkten langst ner till höger blinkar
G	Om man trycker på knappen i cirka 3 sekunder med filterlarmet igäng Återställs larnet.	Vid sluförd rutin släcks signalen som visats tidigare ned:FF indikerar att de metalliska fertflitrena behöver rengöras. Larnet träder i Funktion after fläktkåpans Första 100 effektiva arbetstimmar.EF indikerar;både att de aktiva kolfitrena behöver bytas ut och att de metalliska fertflitrena behöver rengöras. Larnet,träder i Funktion after fläktkåpans Första 200 effektiva arbetstimmar.
H	Minskar belysningens lusstyrka vid varje knapptryckning i cyklisk ordning.
1	Sätter på och stänger av belysningssystemet vid den högsta lusstyrkan.
L	Ökar belysningens lusstyrka vid varje knapptryckning i cyklisk ordning.

Manöverdon für lásning av betjäningspanel: gör sà att man kan lasa betjäningspanelen, till exempl För att rengöra glasytan, nar flaktens motor och lysen ar av. Genom att trycka på knappen D i 5 sekunder aktiveras eller avaktiveras betjäningspanelslåset. Läsningen bekräftas alltid med:

"---" Låsning av betjäningspanel På.

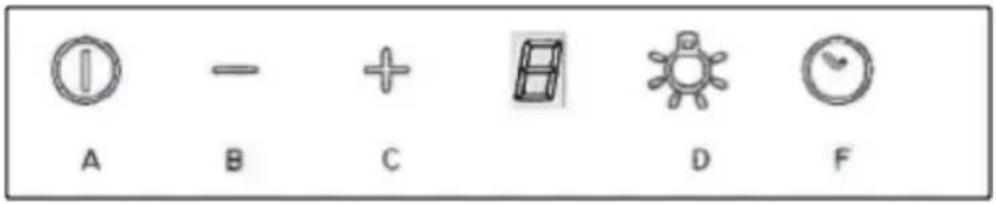

KAPACITIV BETJÄNINGSPANEL MED 1 SIFFERKOMBINATION:

KNAPP F	JUNKTION SKÄRM
A SLÅ	PÄ/AV SUGMOTORN D 1. VISAR INSTALLD HASTIGHET
B MINSKAR DRIFTHASTIGHETEN VISAR INSTALLD HASTIGHET
C	ÖKAR DRIFTHASTIGHETENAKTIVERA TIDSINSTÄLLD INTENSIVHASTIGHET	VISAR INSTALLD HASTIGHETBLINKNING TIDSINSTÄLLDINTENSIVHASTIGHET
D SÄTTER PÄ OCH STÄNGER AV BELYSNINGSSYSTEMET
F	AKTIVERAR EN AUTOMATISK AVSTÄNGNING FÜRDRÖJDMED 15'.	BLINKAR

ELEKTRONISK BETJÄNINGSPANEL MED SOFT TOUCH

Knapp OFF motorhastighet /Knapp for filteraterställning

Trycknapp till flaktens pâslagning/
hastighetsreglering

Aktiveraing tidsinstalld intensivhastighet

Trycknapp ON/OFF lysen

Den tidsinställda intensivhastighetsfunktionen ar att driftläge där fläktkapan under en begränsad tid arbetar med sin maximala kapacitet.

Funktionens aktivering indikeras av att lysdioden som sitter vid knappen blinkar. När tiden for intensivhastigheten har locht ut Återställs det tredje hastighetslaget automatiskt. TILLVALSFUNKTIONER:

• TIDSINSTÄLLD AUTOMATISK AVSTÄNGNING: När man trycker två gänger på en av motorhastighetsknapparna (2-3) aktiveras en "Tidsinställd automatisk avstängning" som after 10 min stänger av bade fläktens lysen och motor. Funktionens aktivering indikeras av att lysdioden som sitter strax ovanfor den intryckta knappen blinkar.

• VARNING FILTERRENGÖRING 4 lysdioder som blinkar samtidigt, (funktionen har programmerats for att träda i Funktion var 200:e drifttimme) meddelar användaren att filtren behöver rengöras/bytas ut.

Genom att trycka in knappen OFF ar det möjlgigt att lata nedrakningen av 200h starta om.FRn bocrjan. Om man rakar trycka pa OFF knappen fore 200-timmar har lopt ut nollstalls daremot inte minnet for filterrengoring. En god regel att folja ar att rengora fetffiltrena var 200:e timme och byta ut de aktiva kolfiltrena var 200:e timme.

OBSERVERA. I vissaalander ar aven versionen med 4 Hastigheter tillganglig med layouten har intill som visar var:

Aterställningsknapp Filter

FUNKTIONER OCH UNDERHALL:

Innan du utfor nagot underhäll och/eller rengöring bör du alltid koppla bort fläktkåpans strömtillförsel

En regelbunden rengöring garanterar en god Funktion och lang livstid for utrustningen. Särskild hänsyn skas till fettftilrena och for flaktarna med atercirkulering med kolfilter.

OBS: Fettansamlingar inuti filterpanelerna kan utöver att undergräva fläktens prestanda medföra brandfara.

UTVÄNDIG RENGÖRING

Fläkten rengörs utvändigt och invändigt med hjälp av en fuktig trasa och att neutral flytande rengöringsmedel. Användning av losningsmedel aller slipmedel ská absolut undvikas. Vi reckommender att ni tillgår speificikaprodukter och foljer Produktanvisingarna. Vi reckommender att ni rengör fläktkapan genom att alltid putsa stålet i sama riktning som stålets ytbehandling.

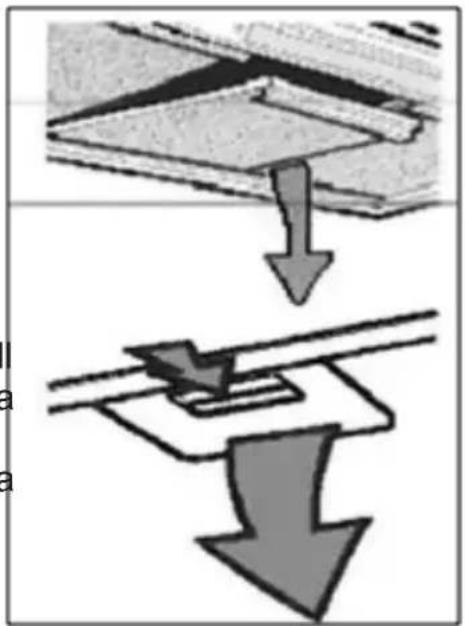

METALLFILTRENS RENGÖRING:

Var särskilt uppmärksam på de fettfilterandemetallpanelerna. Fettansamlingar inuti filterpanelerna kan utöver att undergräva flaktens prestanda medforabrandsfara.

For att minska risken for brandfara ske filtren rengöras regelbundet och Åtminstone en gang i帽子en aller oftare vid en mycket intensiv användning av apparaten. När ni harkommen underfund med vilken fläktkapemodeli ni har sca ni plocka ut ett filter at gangen söm bilderna har bredvid visar. Tvatta filtrena noga med ett neutralt rengöringsmedel for hand eller i diskmaskin. Satt tillbaka filtren och var dø noga med att handtaget sticker utat frän fläktkapan sett.

Kolfiltren har fformågan att hälla kvar lukter sö länge som kolen inte nar mättnadsnivān. De ar varken tvättbara eller fornbybara och därfor reckommenderas att ersätta dem minst en gang var sjatte MANADEller oftare vid särskilt intensiv användning av spiskåpan.

Innan du startar momenten ska du forsakra dig om att ha kopplat bort kapan fran elnätet.

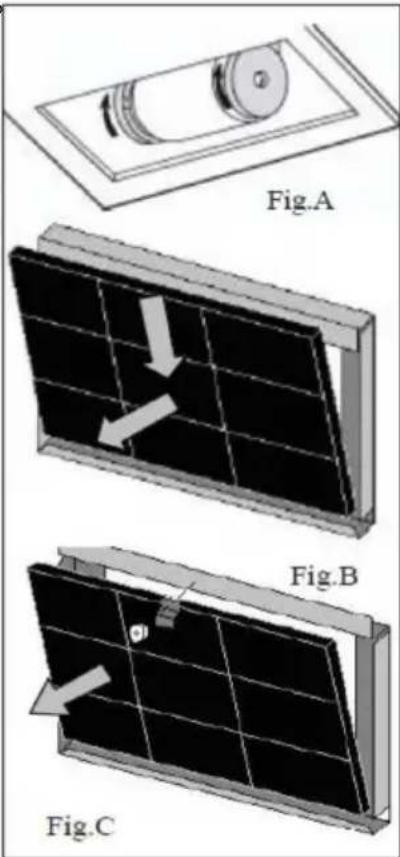

For att komma at de aktiva kolfiltren maste du avlagsna metallfiltren sasom visas ovan. Med hjalp av figurerna sku du identiera den kolfiltersats som medfoljer kapan.

För skivfiltret räcker det att rotera de bàda filtren i 90 sāsom visas i fig.A och sedan dra ut dem frän deras säten. I handelse av patronfilter fästa med fjädrar, (Bild B), utöva det nödvändiga trycket für att overvinna fjäderns motständ och dra sedan ut filtret.

Vid filter LAST FASTJARN och gangat vred (fig.C), skruva loss vredet, avlagsna laset och dra sedan ut filtret med aktivt kol. Atermontera kolfilter och metallfettfilter genom att utföra de tidigare fjorda momenten i omvänd ordning.

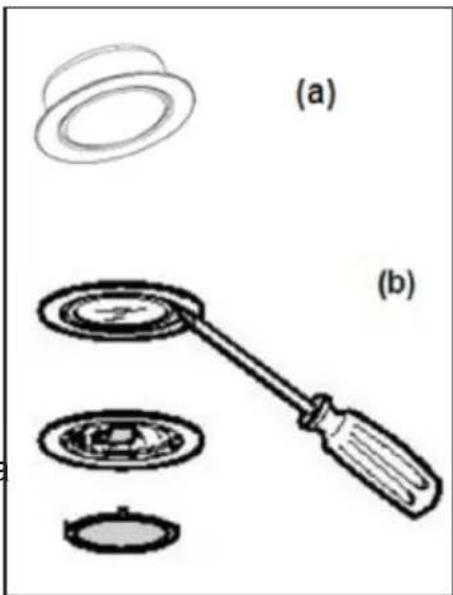

BYTE AV LAMPOR:

Innan du utfor nagot underhäll och/eller rengöring ska du alltid koppla bort kapan frän strömtillförseln.

Beroende på modell kan kapan vara utrustad med olika typer av belysning med Lysdioder eller Halogenlampor:

a) MED LYSDIODER: Ljuskällor med lysdioder ger att högt antal driftstimmar. Om det skulle bli nödvändigt att byta ut dem på grund av slitage eller fel måste du byta ut hela spotlighten. Kontakta i detta fall kvalificerad teknik support. Denna utrustning ar utrustad med belysning med vita Lysdioder av klass 1M enlicht standard EN60825-1: 1994 + A1:2002 + A2:2001; maximal optisk effekt som avges@439nm: 7μW.

Observera inte direkt med optiska instrument (kikare, forstoringsglas...).

b) Halogenlampa:, lampa med G4-faste effekt 20W och spanning 12V. For att byta ut lampan sca du ta bort stödringen for spotlightens glas med en skruvmejsel. När glaset har avlågsnats drar du ut den trasiga lampan frän dess säte och monterar dennya lampan. Sätt tillbaks spotlightens glas och blockera det med ringen.

ILCOS-kod: HSG/C/UB-20-12-G4

Behandling av WEEE:

Enligt art. 26 i det italienska lagdekretet nr 49 av den 14 mars 2014 "Genomforande av direktiv 2012/19/ om avfall som utgörs av ellr innehaller elektriska eller elektroniskaprodukter (WEEE)"

Symbolen med den overkorsade soptunnan som finns på apparaten aller på forpackningen anger att Produkten, vid dess avslutade livstid ska insamlas separat是从 osorterat hushållsavfall.

Vid kassering ar säledes användaren skyldig att lamna in apparaten till en lokal insamlingsstation som ar avsedd for elektriskt och elektroniskt avfall.

Som alternative till självständig hantering kan den uttjänta apparaten, som du önskar bortskaffa, lämnas tillbaka till fösäljaren vid inköp av en ny likvärddig apparat.

Dessutom ar det gratis,utan krav pa inkop,att lamna in elektroniska produiter som sca bortskaffas och som ar mindre an 25 cm till aterforsaljare av elektroniska produiter vars forsaljningslokal har en yta pa minst 400m^2

En korrekt avfallssortering av den kasserade apparaten sa att dess komponenter sedan kan atervinnas, hanteras och nedbrytas i enlighet med miljoskyddslagen, bidrar till forhindrandet av negativa effekter pa halsan och miljon och gynnar ateranvandning av det material som apparaten bestar av.
