KÄYTTÖOHJE Orbit Ambition 16 Bremshey

Täm opas on olennainen osa kuntolaitettasi. Perehdy ohjeisiin huolellisesti ennen kuin asennat, käytä tai huollat kuntolaitettasi. Sinun tulee ehdottomasti sailyttä täm opas, sillā jatkossa se opastaa Sinua niin kuntolaitteesi tehokkaaseen käyttoön kuin huoltoonkin. Muista aina noudatta tämän oppaan ohjeita.

HUOMIOITAVAA TERVEYDESTÄSI

Ennen harjoittelun aloittamista kyyarmistuttamassa terveydentilasi laakärill.
- Jos harjoittelun aikana tunnet pahoinvointia, huimausta tai muita epanormaaleja oireita, keskeyta harjoittelu valittomasti ja ota yhteys laakariin.
- Estäcksesi lihsten venahtämisen tai kipeytymisen aloita ja pääta jokainen harjoituskerta verryttelyllä (hidasta poljentaa alhaisella vastuksella). Muista myös venytellä harjoittelun pääatteksi.

HUOMIOITAVAA HARJOITTELUYMPARISTÖSTÄ

• Laitetta saa käyttaa vain sisatiloissa.
  Harjoitteluolosuhteissa laite kestä lampötiloja +10
  asteesta +35 asteseen, varastoitaessa lampötiloja
  -15 asteesta +40 steeseen. Ilman kosteus ei saa missaan tapauksessa ylittaa 90% .
• Sijoita laite kovalle ja mahdollisimman tasaiselle alustalle. Aseta laite myos lattiaa suojaavalle alustalle.
• Huolehdi, etta harjoitteluymparistö on riittävan hyvin ilmastoitu. Vilustumisen estämiseksi välta kuitenkin harjoittelua vetoisissa tiloissa.

HUOMIOITAVAA LAITTEEN KAYTOSTA

• Mikäli lasten annetaan käyttaa laitetta, vanhempien tai muiden vastuullisten tulee ottaa huomioon lasten sekä henkinen että fyysinen kehitys ja ennen kaikkea luonne. Lapsia tulee valvoa ja opastaa laitteen oikeassa käytössä.
• Varmista ennen harjoittelun aloittamista, etta laite on kaikin puolin kunnossa. Ålä koskaan käytä viallsta laitetta.
  Vain yksi henkilö kerrallaan saa harjoitella laitteella.
• Nouse laitteelle ja laitteelta ottaen tukea kiinteastä käsituesta.
  Kayta harjoittelun aikana asianmukaisia vaatteita

ja kenkia.

• Suojaa mittari auringonvalolta ja kuivaa mittarin pinta aina, mikäi sen paälle on tippunut hikivettä.
• Alä yritä tehdä laitteelle muita kuin tassä ohjekirjassa kuvattuja saatöjä tai huoltotoimenpiteita. Asennus- ja huoltoöitä tehtäessä virran on oltava kytkettynä pois ja verkkopistokkeen on oltava irti pistorasiasta.
• Laitteen ehdoton enimmäiskäytäjäpaino on 135 kg.
• Laite on sallittu kotikayttoön. Kotikaytossä Bremshey-laitteiden takuuaika on 24 kuukautta. Tarkempia tietoja kuntolaitteesi takuusta saat Bremshey-laitteiden maahantuojalta. Huomaa, etta takuuehdot voivat vaihdella maittain. Huomaa myos, ettei takuu korvaa mitaan vahinkoja, jotka ovat aiheituneet tassä ohjekirjassa mainittujen asennus-, säto- ja huoltoohjeiden laiminlyonneista.

LAIITTEENASENNUKSESTA

Aloita asennus avamalla pakkaus. Yksityiskohtaiset asennusohjeet loydät tämän käyttoehjeen takaosasta. Noudata asennusohjeita annetussa järjestyksessä.

Tarkista ennen asennusta, etta pakkaus sisältaa kaikki asennusohjeessa mainitut osat. Mikäli joku osista puuttuu, selvita laitteesi malli, sarjanumero ja puuttuvan osan varaoanimike. (Varaosaluettelon loydat tämän käytöohjeen takaoasa.) Ota sitten ystvällisesti yhteytä kauppiaaseen, jolta olet laitteesi hankkinut. Asennuspakkauksessa olevat osat on merkitty varaosaluettelon * merkillä. Suunnat vasen, oikea, etu ja taka on märitetly harjoitteluasennosta katsottuna. Säilytä työkalut, sillaaatat tarvita niitta myöhemmin, kun esimerkiki saadat kuntolaitettasi. Huomaa, etta laitteen asentamiseen tarvitaan kaksi ihmistä.

Pakkaus sisältaa silikaattipussin ilman kosteuden
imemiseksi varastoinnin ja kuljetuksen aikana. Ole hyvä ja heita pussi pois, kun olet asentanut laitteesi. Laitetta asentaessasi tarvitset vähintään 100 cm vapaata tilaa laitteen ympärille kaikkissa suunnissa. Avaa pakkaus ja asenna laite suojatulla alustalla.

Kun asennus on valmis, asenna vielä paristot käyttolittymän takaosassa olevaan paristokoteloon.

SÄLYTÄ TÄMÄ KÄYTTOOHJE!

TERVETULOABREMSHEY SPORTKUNTOIILJOIDEN

JOUKKOON!

Valintasi osoittaa, etta tahdot todella huolehtia kunnostasi; valintasi osoittaa myosen, etta arvostat korkeaa laatua ja tyylikkyttta. Bremshey Sport-kuntolaitteen myot alet valinnut korkealuokkaisen, turvallisen ja motivoivan kuntolaitteen harjoituskumpaniksesi. Olkoon tavoitteesi kuntoilun saralla mika tahansa, olemme varmoja, etta talla Bremshey Sportn kuntolaitteella

tulet tavoitteesi saavuttamaan. Lisatietao Bremshey Sportn kuntolaitteista sekar harjoittelusta loydat internetista Bremshey Sportn kotisivuila WWW.ACCE LLFITNESS.COM.

HARJOITTELU

Harjoittelu tällä Bremshey Sport-kuntolaitteella on erinomaista aerobista liikuntaa,jonka perusideana on,että liikunta on sopivan kevytta mutta pitkäkestoista. Aerobinen liikunta perustuu elimiston maksimaalien hapenottokvyn parantamiseen: se puolestaan lisäkostävyytta ja kuntoa. Elimiston kyky käyttaa rasvaa poltoaineena on suoraan riippuvainen sen kyvysta kuljettaa hapea. Aerobinen liikunta on ennen muuta miellyttavä. Hien pitä nousta pintaan, mutta liikunnan aikana ei saa hengästyä.

Liikkua pitäisi vähintään kolme kertaa 30 minuuttia viikossa. Nain saavutetaan peruskonto. Sen sailyminen edellyttä paria liikuntakertaa viikossa. Kun peruskonto on saavutettu sen nostaminen on helppoa vain harjoituskertoja lisämälä. Liikunta palkitsee laihduttajan aina, sillä se on aino keino lisā elimistön energiankulutusta. Siksi etenkin laihduttajan Kannattaa liittä vähäkaloriseen ruokavalioon aina myös saannöllinen liikunta. Laihdtuttajan olisi syytä liikkua paivittäin; aluksi joko 30 minuuttia kerrallaan tai pienempina jaksoina ja vähitellen lisäten paivittäista märää tuntiin.

Nouse laitteen päälle siten, etta pidät kiinni laitteen kinteästa käsituesta. Aseta jalkasi jalkalaudalle, joka on ala-asennossa, jolloin se on vakaa.
Liikkeelle Kannattaa lahtea rauhallisesti alhaisella poljentanopeudella ja pienellā vastuksella. Kova rasitus ylipainoisella voi kuormittaa liikaa sydäntä ja verenkiertoelimistöä. Kunnon kohotessa vastusta ja poljentanopeutta voidaan vähitellen lisää.
Liikkunnan tehoa voidaan arvioida sydämen sykken avulla. Mittarin syketoiminnon avulla voit helposti seurata sykettäsi harjoittelun aikana ja varmistaa, etta harjoittelu on riittävän tehokasta, muttei liian kuormittavaa. Aloita rauhallisella tahdilla ja pienellā vastuksella. Nopeuta tahtia ja lisää vastusta vähitellen Oman kuntosi mukaan. Pida pää ylhaällä ja niska suorana, jotta niskasi, hartiasi ja selkasi eivat rasitu. Pida aina myös Selka suorana. Varmista, etta jalkasi ovat harjoitellessa suurin piirtein jalkalautojen keskella, ja etta lantio, polvet, nilkat, varpaat osoittavat eteenpän. Sälytä vartalon painopiste alaraajoissa riippumatta siitta nojaatko eteenpän vai seisotko suorana. Lopeta harjoittelu hidastamalla askellustahtia vähitellen.

Poistu laitteen päältä sitten, kun poljinvarsien liike on tãysin pysahtynyt. Siirry pois laitteen päältä pitäen kiinni kiinteastä käsituesita.

Muista venytellaplopuki. Kehittäaksesi sydän- ja verenkiertoelimiston kunteo, harjoitte pienellā vastuksella ja nopealla askellustahdilla. Harjoittelu suuremmalla vastusmaärälla ja hitaammalla tahdilla vahvistaa vastaavasti selkäa ja lanteita.

SYKE

Sykettä voidaan mitata mittarin sisälle valmiiksi asennetun sykevastaanottimen avulla Polarin sykelahettimen kanssa. Olipa tavoitteesi harjoittelussa mikä hyvänsä, parhaaseen tulokseen paaset harjoittelemalla oikealla rasitustasolla.

TÄRKEÄI Mikäli käytät sydæmentahdistinta, varmista laakäriltä, etta voit käyttaa langatonta sykemittausta.

Luotettavimmaksi sykkeenmittausperiaatteeksiontodettu langaton sykkeenmittaus, jossa rintakehallekiinnitettavan lahettimen elektrodit siirtavatsykeimpulsitsydamestaahakomagneettisenkentan avulla mittarille.Mikali haluat mitatasykettalangattomasti harjoittelun aikana,kostutahuolellisesti lahetinyossa olevat, ihoa vastenulevat uralliset elektrodit vedellata syljellak. Mik kaytata Lahetintapaidan palla, kostupa paita elektrodipintoja vastaavilta kohdila. Kiinnitalahetin joustavan yon avulla sopivan tiukasti rintalihsten alapuollelle siten, etta elektroditpysyvatihokontaktissa polkemisen aikana. L Lahetin ei kuitenkaan saa olla lian tiukalla,jotteisim.normaali hengitys vaikeudu.Sykelahetinsiirtaa sydamen sykelukeman automaattisesti sykevastaanottimelle n.1m:netaisyteen saakka.

Mikali elektrodipinnat eivät ole kosteat, sykelukema ei ilmesty mittarin näytöön. Siksi jos elektrodit kuivuvat iholla, kostuta ne uudelleen. Muista myös, etta elektrodien tulee antaa lammetä iholla kehon lampoisiki, jotta mittaus toimisi luotettavasti. Jos langattomasti sykettä mittaavia laitteita on useampia virekkäin, niiden valisen etäisydyden tulee olla vähintään 1,5 m. Vastaavasti jos käytössä on vain yksi vastaanotin, mutta useampi lahetin, saa mittauksen aikana lahetysetäisyddä olla vain yksi henkilo, jolla on lahetin. Lahettimen toiminta lakkaa, kun otat sen pois yltäsi. Kosteus saattaa kuitenkin aktivoida lahettimen, jolloin patterin käytöikä lyhenee. Siksi on tärkeätä kuivata lahetin huolelliseti käytön jäldeen.

Huomioi harjoitusvaatetukssessasi etta tietyt vaatteisiin kaytetyt kuidut (esim. polyesteri, polyamidi) tuottavat staattista sahkoä, mikä saattaa estäa luotettavan sykemittauksen. Huomioi etta matkapuhelin, tv ja muut sahkolaitteet muodostavat ympärilleen sahkömagneettisen kentän, joka aiheuttaa ongelmia sykemittauksessa.

PULSSINMITTAUS KASIANTUREIDEN AVULLA

Ambition:n pulssinmittaus perustuu käsituissa oleviin antureihin, jotka mittaavat pulsssa aina kun laitteen käytäjä koskettaa molempia sensoreita yhtäakaisesti. Luotettava pulssinmittaus edellyttä että iho on jatkuvassa kosketukssessa antureihin ja että sensoreita koskettava iho on hieman kosteaa. Lian kuiva ja liian kosteaa ho heikentävat käsipulssimittauksen toimivuutta.

Paras rasitustason mittari on oman sydämen syketaajuus. Lähde liikkeelle selvittamällä ensin maksimiysykearvosi el se lyontimärä, josta sykkeesi ei enä nouse, vaikka rasitus lisäantyisikin. Jos et tieda omaa maksimiysykearvoasi, voit käytää seuraavaa kaavaa suuntaa antavana:

220-1K A

Maksimisyke voi vaihdella yksilollisesti runsaastikin.
Maksimisyke putoaaktesi yhden sykken vuodessa. Varsinkin siä tapaukssaa, ettu kuulut johonkin riskiryhmän, kannattaa sinun ehottomasti varmistaa maksimisykkees iäkärin avustuksella. Olemme märitelleet kolme eri sykealuetta, joista löydät tavoitteitaspi parhaiten vastaavat harjoittelualueet.

ALO IT TE LIJAN TASO 50-60% maksimisykkeestä

Täm taso on sopiva laihduttajille, toipilaille ja niille, jotka eivat ole harrastaneet likuntaa aikaisemmin tai pitkäan aikaan. Suositeltava harjoitusmaärä on kolme kertaa viikossa vähintään puoli tuntia kerrallaan.

KUN TOI LIJAN TASOMaksimisykkeestä

Tämä taso sopi erinomaisesti kunnon
kohottamiseen ja yllapitämiseen. Harjoituksen
tulisi kestä kerrallaan vähintään puoli tuntia ja
harjoituskertoja tulisi olla vähintään kolme viikossa.
Mikäli haluat kohottaa kuntoasi edelleen, sinun on
lisattä joko harjoituskertoja tai harjoitustehoa (ei
kuitenkaan molempia yhtäikaa).

AK TII VIKU NTOILI JAN TASO 70-80% maksimisykkeestä

Harjoittelu tällä tasolla soveltu vain erittäin hyväkuntoisille ja edellyttä ja pitkään jatkunutta kuntoilua.

MITTARI

PAINIKKEET

1. VALINTAPYÖRÖ

Valintapyorā-painikkeella on kaksi toimintoa: A) Painikkeen pyorittäminen. Pyorittamllā painiketta myotapäivän solaat valikkoja alas/ oikealle ja lisaat arvoja tai vastusta. Pyorittamllā painiketta vastapäivän solaat valikkoja ylos/ vasemmalle ja vahennat arvoja tai vastusta. B) Painikkeen painallus (ENTER). Painamalla painiketta hyväksyt valintapyorallä tekemäsi valinnan.

2. RESET

Yksittäinen painallus nollaa arvot. Pitkä painallus käynnistäa mittarin uudelleen.

3. RECOVERY

Laskee palautussykkeesi.

NÄYTÖT

Pienet ikkunat: Nopeus (km/h or ml/h), RPM (kierroksia minuutissa), aika (mm:ss), matka (km tai ml), energiankulutus (kcal) ja syke (bpm) naytetaan.

Iso ikkuna: Aloittaa automaattisesti arvojen skannauksen kuuden sekunnin valein seuraavassa järjestyksessä: aika - matka - energiankulutus - syke - RPM - nopeus. Skannauksen voi pysayttä painamalla ENTER painiketta. Painamalla ENTER painiketta uudelleen voit vaihtaa ison ikkunan nayton seuraavaan.

OHJELMAT

1. MANUAL OHJELMA

Aseta aika ja/tai matka ja/tai energiankulutus ja/tai sykkee ylarajatavoitteet VALINTAPYÖRÄLLÄ.

Aloita harjoitus polkemalla.

Jos olet asettanut tavoitteita, ne alkavat vahentyä kohti nollaa asettamastasi tavoitteesta.

2. RECOVERY

Aloita palautussykkeen laskenta harjoituksen jälkeen painamalla RECOVERY painiketta. Palautussykkeen laskenta voidaan aloittaa vain sosykemittaus on aktivoitu ja sykelukema nikyy näytöllä. Laskenta kestäa 60 sekuntia. 60 sekunnin jälkee näytöllä nikyy palautus indeksisi F1-F6 (F1 = paras tulos). Palataksesi paanäyttoän paina RECOVERY painiketta uudelleen.

Painettuasi RESET painiketta 2 sekunnin
ajan, käytölliittymä käynnistyy uudelleen ja
VALINTAPYÖRÄK käytämälä voit asettaa
päävämärän jaajan.

LISAHUOMAUTUKSET

1. Nopeuden ja matkan yksiköiksvi voit valita joko metriset tai englantilaiset yskikit kayttamalla kaytoliittymän takakannessa olevaa KM/ML kytkintä. Paristot pitäa asentaa uudelleen, jotta valinta tulee voimaan.
2. Jollet harjoittele ja mitään nappäintä ei paineta neljän minuuttin, käytölliittymä siirtyu uni-tilaan, jolloin huoneen lampötila, aika ja paivämärä nakyvat naytollä.
3. Harjoitustavoitteiden (aika, matka, energiankulutus, sykkee nylaraja) asettaminen on mahdollista vain silloin kun, et polje ja laite on STOP-tilassa.
4. Kun olet STOP tilassa, Pause-symboli (P) nakyy nayton vasemmassa ylakulmassa.
5. SCAN symbols näytetän nayton vasemmassa

ylakulmassa, kun SCAN toiminto on aktiivinen. Voit sulkea SCAN toiminnon painamalla ENTERpainiketta.
6. Tämä kuntolaite ei sovellu terapeuttkäyttoön.
7. Energiankulutus lasketaan perustuen keskimärärisin arvoihin ja se esitetään kilokaloreina. Voit muuttaa kalorit jouleiksikki käyttemällä seuraavaa kaavaa:1 Kcal = 4.187 KJ.
8. Jos harjoittelet sykemittausta (sykevyö tai käsisyke) käyttaen, voit asettaa sykkeellesi ylarajan. Kun raja ylittyy, laite antaa änimerkin.
9. Jos olet asettanut useita harjoitustavoitteita, kuulet aänimerkin aina kun joku tavoite saavuttaa nollan. Nollan saavuttamisen jälkeen arvo alkaa taas kasvaa nollasta ylospain.
10. Huomaa, etta palautussykkeen laskennan tulos on suorassa suhteessa sykkeisiin mittauksen aloitusja lopetushetkilla.

HUOLTO

Ambition:n huoltotarve on vahäinen. Tarkista kuitenkin aika ajoin kaikkien kiinnitysruuvien ja -muttereiden kireys.

• Pyyhi laitteesi kaikki osat harjoituksen paatytya hikivedestä pehmeallä, imukykyisella liinalla. Alä käytä liuottimia.
• Alä poista laitteen suojakoteloita paikaltaan.
  Sahkömagneettijarru muodostaa
  magneettikentän, joka saattaa vioittaa
  esimeriksi rannekellon mekanismia tai luottotai pankkikorttien magneetintunnistinnauhaa
  näiden joutuessa valittömaan kosketukseen
  magneettikentän kanssa. Alä koskaan yritä irrottaa
  tai poistaa sahkömagneettijarrua!
  Sahkomagneettijarrun toiminta perustu sahkomagneettseen vastukseen: vastustaso mitataan elektronisesti ja naytetaan teholukemana (watt) kaytoliittyman naytolla.

Mittaustavasta johtuen Sinun ei tarvitse kalibroida ergometriäsi, mikäi asennat, huollat ja käytät sitä tämän oppaan ohjeiden mukaisesti.

KAYTTOHAIROI

Jatkuvasta laaduntarkailusta huolimatta laitteessa saattaa esintyä yksittäisista komponenteista johtuvia yksilovikoja tai toimintahäiriöita. Koko laitteen toimittaminen korjattavaksi on yleensä tarpeetonta, sillä vika on useimmiten korjattavissa ko. osan vaihdolla.

TÄRKEÄ! Mikäli laitteen toiminnassa ilmenee
häröitä käytön aikana, ota valittomästi yhteys
laitteen myyjän. Ilmoita laitteesi malli ja
sarjanumero (sarjanumerotarran sjainninnect

tämän käyttoohjeen etukannen sisäpuolelta). Ilmoita lisäksi hairion luonne, laitteen käyttoymparisto sekā ostopäivamärä.

Mikali tarvitet laitteeseesi varaosia, ota yhteys laitteen myyjän. Ilmoita aina laitteen malli, sarjanumero sekä tarvittavan osan varaosanumoero. Varaosaluettelon loydat tam'an oppaan lopusta. Laitteessa saa kayttäa vain varaosalistassa mainittuja osia.

KULJETUS JA SÄILYTYS

Ambition on varustetu siirtopyorill. Siirra Ambition seuraavan ohjeen mukaisesti, jotta valtat mahdolliset vaaratilanteet.

Muista aina irrottaa virtajohto ennen laitteen siirtoa.

Laitteen siirtoon tarvitaan kaksi aikuista henkiloo. Asettukaa laitteen etupaaahan, eri puolille laitetta ja ottakaa tukeva, pitava ote kaskahvoista. Nostakaa laitteen etupaat ylos siten,etta laitteen takaosa nousee siirtopyorien varaan. Siirtakaa laite siirtopyorien varassa ja laskekaa laite varovasti alas.

Siirra laite erityisell' varovaisuudella lattian epatasaisuuksien, esim. kynnysten yli. Rapuissa laitetta tulee aina kantaa. Laitteen siirtaminen saattaa vahingoittaa joitakin lattiamateriaialeja, esim. puuparkettia. Suojaa lattia siirtaessasi laitetta vahinkojen estamiseksi.

Toimintahairiöden välttamiseksi sailyta laitetta mahdollisimman kuivassa ja tasalampoisesa paikassa polyltaa suojattuna.

MITAT

Pituus. 135 cm

Leveys 62 cm

Korkeus. 158 cm

Paino. 55 kg

Ambition on suunnitelu tayttamän sähkömagneettista yhteensopivuutta koskevan EU:n EMC-direktivin. Tuote on varustetu sen mukaisesti CE-tarralla.

Ambition on EN-957-kuntolaistandardin mukainen A-tarkkuusluokan kuntolaite. Tehonmittauksen tarkkuus varmistetaan tuotantovaiheessa saatamalla laitteen jarru dynamometrin avulla. Harjoitustehon laskenta perustuu kierrosnopeuteen ja momenttiin.

TÄRKEÄ! Annettuja ohjeita laitteen asennuksesta, käytöstä ja huollosta tulee noudattaa huolellisesti. Takuu ei korvaa vahinkoja, jotka ovat aiheituneet kyseisten ohjeiden laiminlyönneistä. Mikäli laitteeseen tehdään muutoksia joita Bremshey Sport ei nimenomaisesti ole hyväksynyt, laitetta ei saa käyttaa.

OIKEUDET MUUTOKSIIN PIDATETÄAN JATKUVAN TUOTEKEHITYKSEN VUOKSI.

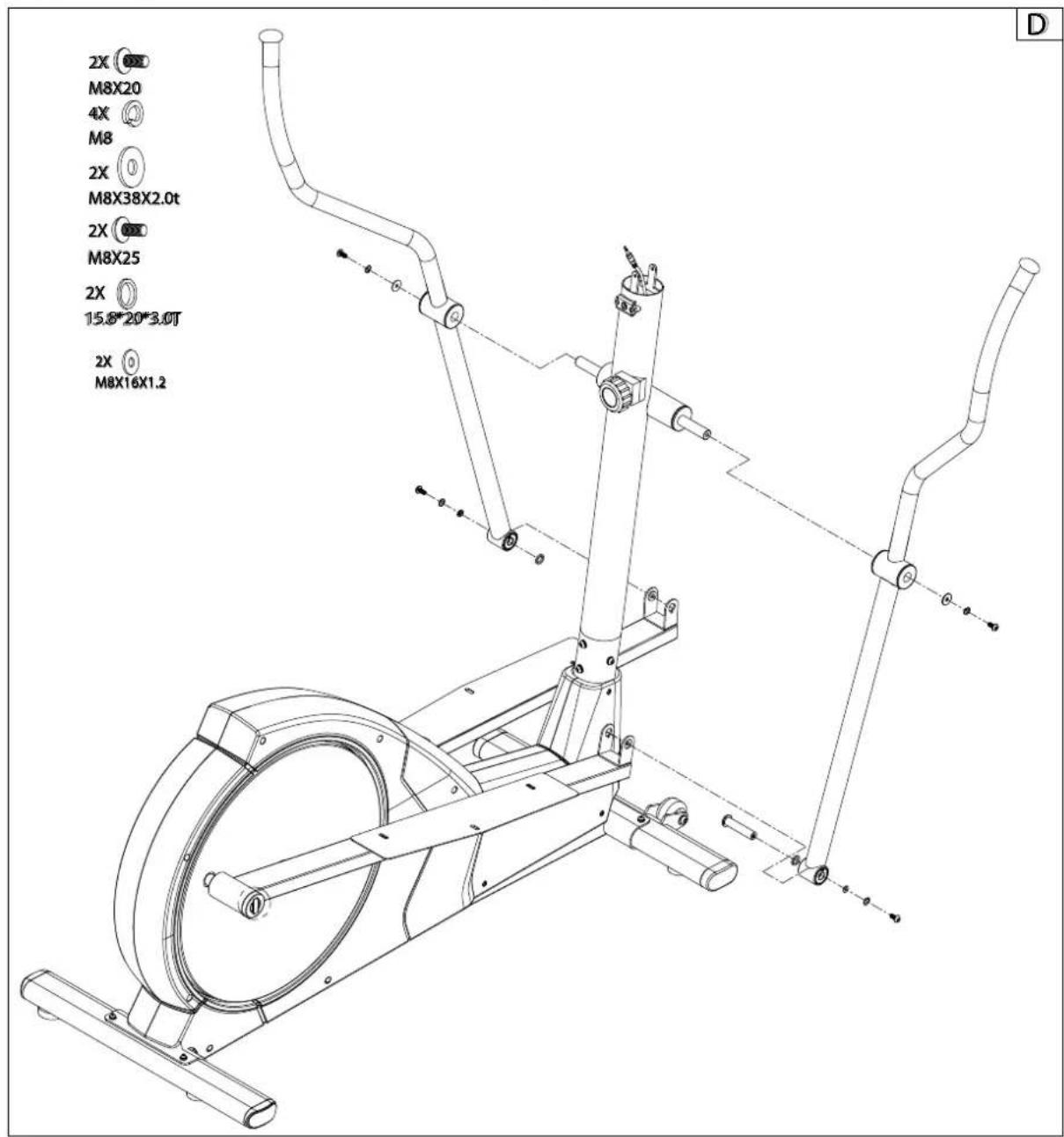

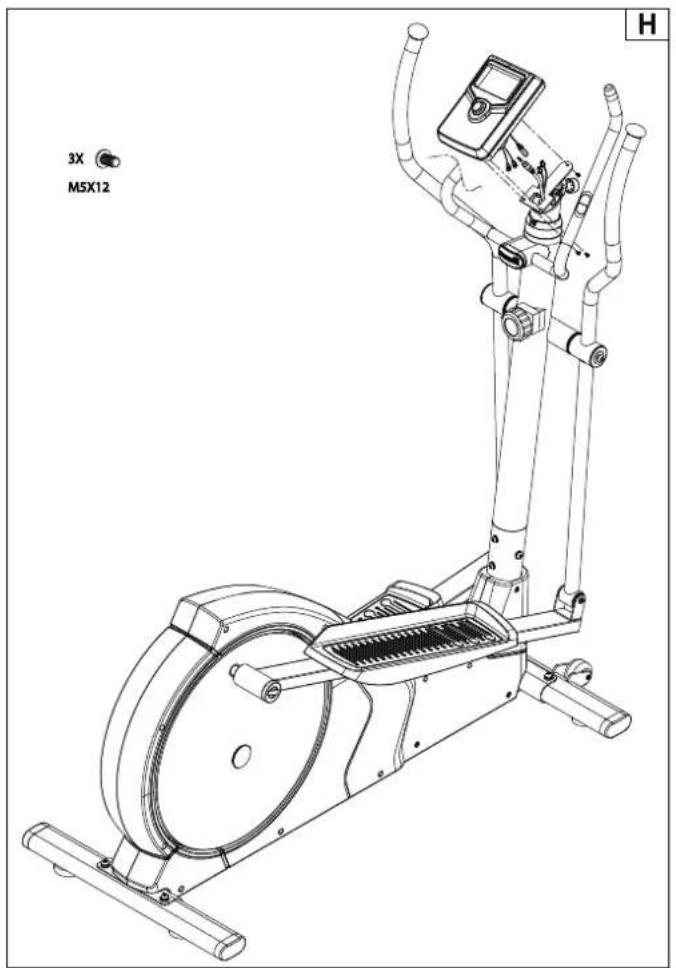

M8*1.2mm WASHER 4
M8 SPRING WASHER 4
M8*58mm ALLEN HEAD SCREW 4
M8*15mm ALLEN HEAD SCREW 4
M8 SPRING WASHER 4
M8*1.2mm WASHER 4
M8*20mm ALLEN HEAD SCREW 2
M8 SPRING WASHER 4
M8*2.0mm WASHER 2
M8*25mm ALLEN HEAD SCREW 2
15.8*20*3.0T WASHER 2
M8*1.2mm WASHER 2
M8*42mm ALLEN HEAD SCREW 2
M8 SPRING WASHER 2
M8 WASHER CURVE 2
M5*1.5mm WASHER 6
M5 SPRING WASHER 6
M5*42mm SCREW 4
M5*12mm SCREW 2
M6*15mm SCREW 2
M5*12mm SCREW 3M 5*1
1/1	1	1	1
	1	2	1
1	1	1	1
	1	1	1
A NO.1-1 M8*58mm ALLEN HEAD SCREW(4)	B NO.1-4 M8*15mm ALLEN HEAD SCREW(4)		E NO.1-13 M8*42mm ALLEN HEAD SCREW(2)	F NO.1-18 M8*1.5mm WASHER(6)
	D NO.1-7 M8*20mm ALLEN HEAD SCREW(2)	D NO.1-10 M8*25mm ALLEN HEAD SCREW(2)	G NO.1-29 M8*15mm SCREW(2)
F NO.1-19 M8*12mm SCREW(2)	F NO.1-17 M5 SPRING WASHER(6)
E NO.1-16 M8*1.2WASHER CURVE(2)
D NO.1-9 M8*2.0mm WASHER(2)

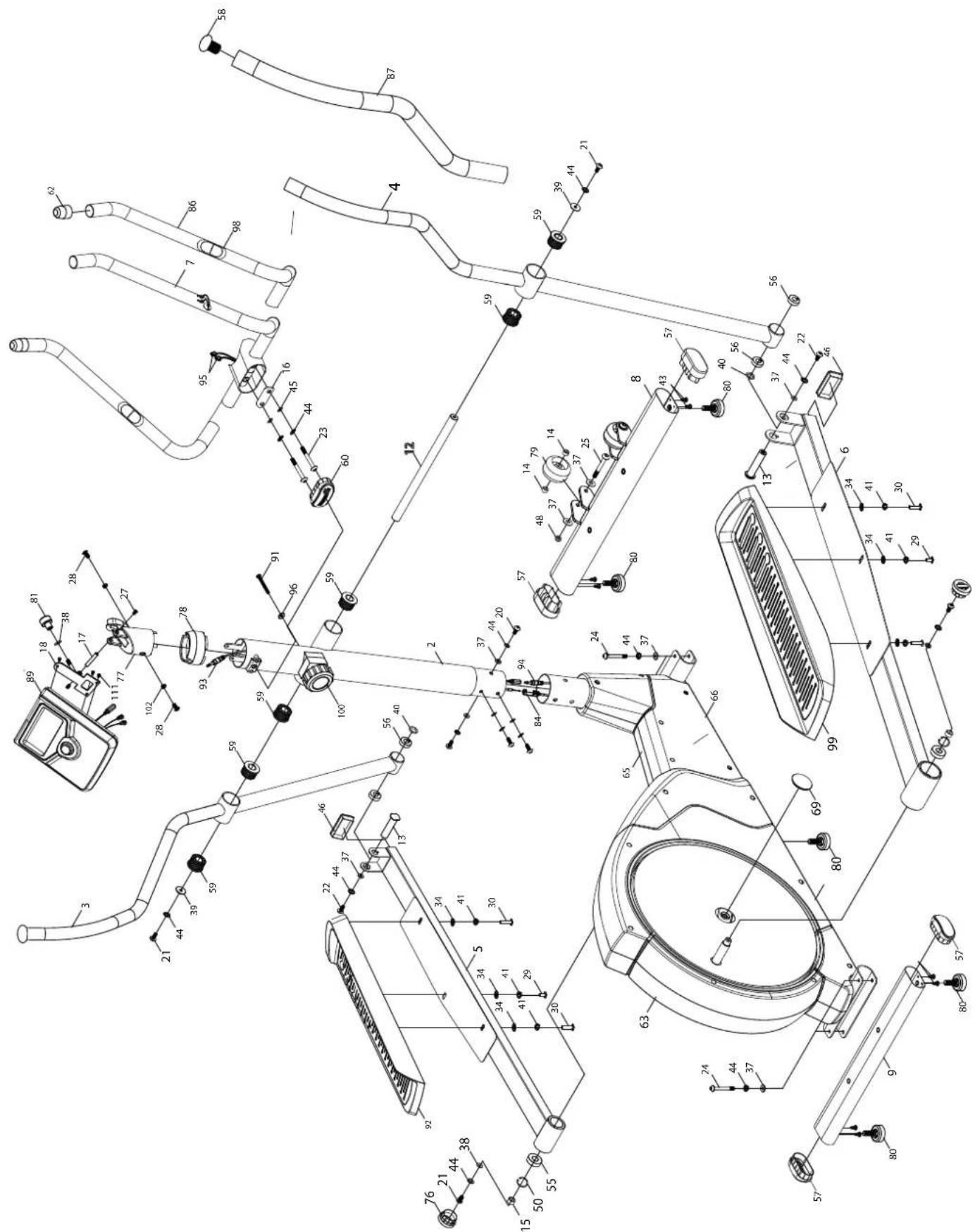

PARTS LIST

1	BASE FRAME 1
2	UPRIGHT TUBE (incl. part 59) 1
3	MOVING HANDLE BAR (L) (incl. part 56,58,59,87) 1
4	MOVING HANDLE BAR (R) (incl. part 56,58,59,87) 1
5	PEDAL TUBE (L) (incl. part 46,50) 1
6	PEDAL TUBE (R) (incl. part 46,50) 1
7	FIXED HANDLEBAR (incl. part 62,86,95,98) 1
8	FRONT FOOT (incl. part 14,25,37,43,48,57,79,80) 1
9	REAR FOOT (incl. part 43,57,80) 1
10	CROSS FRAME 2
11	AXLE FOR PULLEY 1
12	AXLE FOR MOVING HANDLE BARS 1
13	PEDAL SHAFT 2
14	TRANSPORT WHEEL BUSHING 4
15	PEDAL TUBE BUSHING 2
16	FIXED HANDLE BAR BRACKET 1
17	METER BRACKET AXLE 1
18	METER BRACKET 1
19	MAGNET BOW 1
20	M8*15mm ISO 7380 ALLEN HEAD SCREW 4
21	M8*20mm ISO 7380 ALLEN HEAD SCREW 4
22	M8*25mm ISO 7380 HEAD SCREW 2
23	M8*42mm ISO 7380 ALLEN HEAD SCREW 2
24	M8*58mm ISO 7380 ALLEN HEAD SCREW 4
25	M8*60mm ISO 7380 ALLEN HEAD SCREW 2
26	M6*18mm DIN 933 BOLT 4
27	M5*15mm DIN 7985 A SCREW 2
28	M6*15mm DIN 7985 A SCREW 2
29	M5*12mm DIN 7985 A SCREW 2
30	M5*42mm DIN 85 A SCREW 4
31	M5*20mm DIN 7981 C SELF TAPPING SCREW 16
32	M8*52mm DIN 931 BOLT 1
33	M6*12mm DIN 7981 C SCREW 1
34	M5*1,5mm DIN 125 A WASHER 6
35	M6*16*1.5 BK DIN 9021 WASHER BK 3
36	M8 DIN 985 NYLOC NUT 1
37	M8*16*1.2mm DIN 125 A WASHER 14
38	M8*22mm DIN 125 A WASHER 3
39	M8*38*2mm WASHER 2
40	15,8*20*3T WASHER 2
41	M5 DIN 127 B SPRING WASHER 6
42	SPRING 1
43	M4*15mm DIN 7981 C SCREW 8
44	M8 DIN 127 B SPRING WASHER 16
45	M8 DIN 137 A CURVE WASHER 2
46	PEDAL FRONT END CAP 1
47	M6 DIN 985 NYLOC NUT 5
48	M8 DIN 985 NYLOC NUT 2
49	3/8" TURNING PLATE AXLE NUT 2
50	40*1.75mm DIN 471 RETAINING RING 1
51	17*1mm DIN 471 RETAINING RING 3
55	SELF-ALIGN-BALL-BEARING 1
56	6002 ZZ BEARING 2
57	FOOT END CAP 4
58	MOVING HANDLEBAR END CAP 1
59	MOVING HANDLE BAR BUSHING 2
60	OVAL END CAP 2
60	OVAL END CAP 1
61	SQUARE CAP for 30 x 70mm TUBE 1
62	FIXED HANDLEBAR END CAP 2
63	MAIN COVER(L) 1
64	MAIN COVER(R) 1
65	FRONT COVER(L) 1
66	FRONT COVER(R) 1
67	M6*14mm DIN 933 BOLT 3
68	TURNING PLATE 2
69	TURNING PLATE CAP 2
70	M8*15mm DIN 933 SPRING 1
71	M8*15mm DIN 933 BOLT 2
72	M6 DIN 985 NYLOC NUT 1
73	M6*1,2mm DIN 126 WASHER 1
74	M6 DIN 125 A NYLON WASHER 1
75	M6*65mm DIN 933 SCREW 1
76	PEDAL REAR END CAP 2

77	METER SOCKET (incl. part 17, 18, 27,38, 81) 1
78	HEAD TUBE ADAPTOR		1
79	TRANSPORT WHEEL BR		2
80	HEIGHT ADJUSTMENT SCREW		5
81	ADJUSTMENT KNOB 1
82	PULLEY (inc. part 97) 1
83	BELT 1
84	TENSION WIRE 1
85	MAGNET ADJUSTMENT BRACKET		1
86	FIXED HANDLEBAR FOAM		2
87	MOVING HANDLEBAR FOAM		2
88	SENSOR BRACKET 1
89	USER INTERFACE 1
90	M8 DIN 126	WASHER	2
91	M5*45mm DIN 7981 C	SCREW	1
92	PEDAL, LEFT 1
93	UPPER U.I. CABLE 1
94	LOWER U.I. CABLE 1
95	HAND PULSE WIRE 2
96	M5 DIN 137 A	CURVE WASHER	1
97	MAGNET 1
98	HAND PULSE SET W/O WIRE		2
99	PEDAL, RIGHT 1
100	TENSION CONTROL 1
101	6203 ZZ	BEARING	4
102	M6*2T DIN 127 B	SPRING WASHER	2
103	FLYWHEEL SET (incl. part 104-108)		1
104	6001 ZZ	BEARING	2
105	FLYWHEEL AXLE 1
106	12*1mm DIN 471	RETAINING RING	2
107	M10*2mm DIN 1440	WASHER	2
108	3/8" FLYWHEEL AXLE NUT		2
109	IDLE WHEEL BRACKET (incl. part 51,70,101)		1
110	SPACER SLEEVE 3
111	M5*12mm DIN 7985 A	SCREW 3
112	M8 DIN 127 B	SPRING WASHER	2
-	HARDWARE KIT 1
-	OWNER'S MANUAL 1
-	WARRANTY BOOKLET		1
-	LABEL SET 1

Benelux
