KÄYTTÖOHJE 8413D MAKITA

GB	Cordless Percussion-Driver Drill	Instruction Manual
F	Perceuse percussion-visseuse sans fil	Manuel d'instructions
D	Akku-Schlagbohrschrauber	Betriebsanleitung
I	Trapano avvitatore percussione a batteria	Istruzioni per l'uso
NL	Accu slagboor/schroevedraaier	Gebruiksaanwijzing
E	Taladro atornillador con percusión a batería	Manual de instrucciones
P	Berbequim de percussão a bateria	Manual de instruções
DK	Akku-slagboremaskine/skruemaskine	Brugsanvisning
S	Sladdlös slagborr/skruvmaskin	Bruksanvisning
N	Batteridrevet støtbor mer skrutrekker	Bruksanvisning
SF	Akkukäyttöinen iskupora/ruuvinväännin	Käyttöohje
GR	Ασύρματο κρουστικό κατσαβίδι-τρυπάνι Οδηγίες χρήσεως

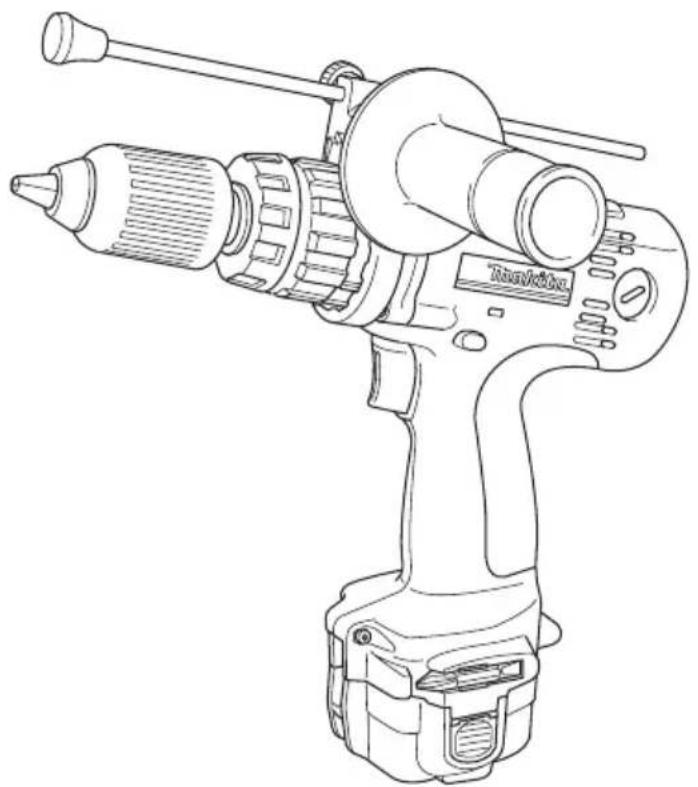

12 V 8413D

14.4V 8433D

18 V 8443D

1	P a i n i k e	12 Toimintomuodon	21 Hampaat
2	Akku	valintarengas	22 Sivukahva
3	Liipaisinkytkin	13 Nuoli	23 Löystyy
4	Suunnanvaihtokytkin	14 Säätörengas	24 Syvyystanko
5	A - p u o l i	15 Asteikko	25 Kiristysruuvi
6	B - p u o l i	16 Kiristyy	26 Ruuvi
7	Myötäpäivään	17 Kaulus	27 Pohjalevy
8	Vastapäivään	18 Terä	28 Rajamerkki
9	Hidas käynti	19 Teränpidin	29 Harjanpitimen kansi
10	Nopea käynti	20 Kahvan jalusta	30 Ruuvitaltta
11	Nopeudenvaihtokytkin

TEKNISET TIEDOT

Malli 8413D 8433D 8443D

Suorituskyky
Betoni	13 mm 14 mm 16 mm
Teräs	13 mm 13 mm 13 mm
Puu	30 mm 36 mm 38 mm
Puuruuvi	6 x 75 mm 6 x 75 mm 10 x 90 mm
Koneruuvi	6 mm 6 mm 6 mm
Tyhjäkäyntinopeus (min ^-1 )
Nopea	0–1 300	0–1 300	0–1 400
Hidas	0–400	0–400	0–450
Iskua minuutissa
Nopea	0–19 500	0–19 500	0–21 000
Hidas	0–6 000	0–6 000	0–6 750
Kokonaispituus	267 mm	267 mm	267 mm
Nettopaino (akun kanssa)	2,3 kg	2,4 kg	2,6 kg
Antoteho	12 V tasavirta	14,4 V tasavirta	18 V tasavirta

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidä- tämme oikeuden muuttaa tässä mainittuja teknisiä omi- naisuuksia ilman ennakkoilmoitusta.
• Huomautus: Tekniset ominaisuudet saattavat vaihdella eri maissa.

Turvaohjeita

Oman turvallisuutesi vuoksi lue mukana seuraavat turvaohjeet.

1. SÄÄSTÄ KÄYTTÖOHJEET — Tämä käsikirja sisältää tärkeitä turvaohjeita ja akkulaturin käyttöohjeet.
2. Ennen akkulaturin käyttöä lue kaikki (1) akkulaturin, (2) akun ja (3) koneen käyttöohjeet sekä varoitusmerkinnät niihin kiinnitetyistä kilvistä.
3. VAROITUS — Onnettomuuksien välttämiseksi lataa vain MAKITA - merkittyjä, uudelleenladattavia akkuja. Toisenmerkkiset akut voivat ladattaessa räjähtää aiheuttaen mahdollisesti myös henkilöön kohdistuvia onnettomuuksia tai muita vahinkoja.
4. Älä jätä akkulaturia vesisateeseen tai lumeen.
5. Laitteen tai koneen käyttö, jota akkulaturin valmistaja ei ole suositellut tai toimittanut, voi johtaa tulipalon syttymiseen, sähköiskuun tai onnettomuuksiin sitä käyttäville henkilöille.

6. Pistoke-ja kaapelivaurioiden estämiseksi, vedä mieluimmin pistokkeesta kuin kaapelista, akku-laturia pistorasiasta irrottaessasi.

7. Varmista kaapelin sijoitus siten ettei sen päälle voida astua, siihen kompastua tai ettei sitä voida venyttää vetämällä vaurioittaen.

8. Älä käytä akkulaturia kaapelin tai pistokkeen vaurioiduttua — uusi ne välittömästi.
9. Älä käytä akkulaturia jos siihen on kohdistunut kova isku tai se on muuten mahdollisesti vahingoittunut. Toimita akkulaturi ensin sähkölaitehuoltoon tarkistettavaksi.
10. Älä yritä itse korjata akkulaturia. Älä pura itse akkulaturia tai akkupatruunaa, toimita ne sähkölaitehuoltoon tarkistettavaksi ja tarvittaessa huollettavaksi ja korjattavaksi. Virheellinen kokoonpano voi aiheuttaa sähköiskun tai tulipalon syttymisen.
11. Sähköiskuvaaran estämiseksi, irrota akkulaturin pistoke sähköverkon pistorasiasta aina ennen kunnossapitohuollon tai puhdistamisen aloittamista. Virtakatkaisijoiden kääntäminen pois päältä ei poista tätä vaaraa.
12. Akkulataajaa ei ole tarkoitettu nuorten lasten eikä toimintarajoitteisten käytettäväksi ilman valvontaa.
13. Nuorten lasten toimia tulee valvoa sen varmistamiseksi, että he eivät leiki akkulataajalla.

1. Älä lataa akkuparistoa jos lämpötilla on alle +10°C tai yli +40°C.

2. Älä yritä lataamista säätömuuntajalla, moottorilaturilla tai tasavirtapistorasialla.

3. Älä peitä akkulaturia. Estä tuuletusaukkojen tukkeutuminen.

4. Peitä akkuliittimet aina akkukannella, kun akkua ei käytetä.

5. Älä kytke akkua oikosulkuun:

(1) Älä kosketa napoja sähköä johtavilla esi- neillä.

(2) Älä säilytä akkua muiden metalliesineiden joukossa, kuten naulat, kolikot, työkalut, jne.

(3) Älä jätä akkua veteen tai sateeseen.

Oikosulku akussa voi aiheuttaa suuren virtahäviön, ylikuumenemisen, mahdollisia palovammoja sekä rikkoutumisen.

1. Älä säilytä konetta ja akkuparistoa kohteissa, joissa lämpötila voi nousta tai ylittää +50°C.

2. Älä hävitä akkuparistoa polttamalla vaikka se olisikin pahoin vaurioitunut tai täydellisesti loppuunkulunut. Akkuparisto voi räjähtää tulessa.

3. Varo pudottamasta, ravistamasta tai iskemästä akkua.

4. Älä säilytä akkua laatikossa tai muussa suljetussa tilassa. Akun on oltava latauksen aikana tilassa, jossa on hyvä ilmanvaihto.

1. Muista, että tämä laite on aina toimintavalmiina, koska sita ei tarvitse liittää sähköpistorasiaan.

2. Varmista aina, että sinulla on tukeva jalansija. Varmista, että allasi ei ole ketään, kun käytät konetta korkeissa paikoissa.

3. Pitele konetta tiukasti.

4. Pidä kädet loitolla pyörivistä osista.

5. Kun poraat seiniin, lattioihin tai mihin tahansa pintaan, jonka sisällä saattaa olla jännitteisiä johtoja, ÄLÄ KOSKE MIHINKÄÄN KONEEN METALLIOSIIN! Pitele konetta ainoastaan eristetyistä tartuntapinnoista välttääksesi sähköiskun, jos sattuisit osumaan jännitteiseen johtoon.

6. Älä jätä konetta käyntiin. Käytä konetta ainoastaan sen ollessa käsissäsi.

7. Älä koske poranterään äläkä työkappaleeseen välittömästi työskentelyn jälkeen. Ne saattavat olla erittäin kuumia ja polttaa ihoasi.

SÄILYTÄ NÄMÄ OHJEET.

KÄYTTÖOHJEET

Akun asentaminen tai poistaminen (Kuva 1)

- Kytke kone aina POIS päältä ennen akun asentamista tai poistamista.

- Akku irrotetaan vetämällä se koneesta samalla kun puristat akun molemmilla puolilla olevia painikkeita.

- Akku kiinnitetään asettamalla akussa oleva kieleke kotelon uraan. Työnnä akku aina kokonaan sisään siten, että se napsahtaa kevyesti paikalleen. Jos et toimi näin, akku saattaa pudota vahingossa irti koneesta aiheuttaen itsesi tai jonkun sivullisen loukkaantumisen.

- Älä käytä voimaa asentaessasi akkua. Jos akku ei mene sisään herkästi, se ei ole oikeassa asennossa.

Katkaisijan käyttäminen (Kuva 2)

VARO:

Ennen kuin kiinnität akun koneeseen, tarkista aina, että liipaisinkytkin toimii moitteettomasti ja että se palautuu vapautettaessa "OFF"-asentoon.

Kone käynnistetään yksinkertaisesti vetämällä liipaisimesta. Kone käy nopeammin, kun liipaisinta painetaan voimakkaammin. Kone pysähtyy vapautettaessa liipaisin.

Suunnanvaihtokytkimen käyttäminen (Kuva3)

VARO:

- Tarkista aina koneen pyörimissuunta ennen käyttöä.

- Käytä suunnanvaihtokytkintä ainoastaan koneen ollessa täysin pysähdyksissä. Pyörimissuunnan vaihtaminen koneen ollessa käynnissä saattaa vahingoittaa konetta.

- Kun et käytä konetta, aseta suunnanvaihtokytkin aina keskiasentoon.

Tässä koneessa on suunnanvaihtokytkin, jonka avulla voidaan vaihtaa pyörimissuuntaa. Työnnä suunnanvaihtokytkintä A-puolelta, kun haluat terän pyörivän myötäpäivään ja B-puolelta, kun haluat terän pyörivän vastapäivään. Kun vipukytkin on keskiasennossa, liipaisinkytkintä ei voi vetää.

Nopeuden muuttaminen (Kuva 4)

Nopeutta muutetaan sammuttamalla ensin kone ja siirtämällä sitten nopeudenmuuttokytkin "II" -puolelle nopeaa käyntiä varten ja "I" -puolelle hidasta käyntiä varten. Varmista, että nopeudenmuuttokytkin on asetettu oikeaan asentoon ennen työskentelyn aloittamista. Käytä työhösi sopivaa nopeutta.

VARO:

- Aseta nopeudenmuuttokytkin aina kokonaan oikeaan asentoon. Jos konetta käytetään nopeudenmuuttokytkimen ollessa "I" -puolen ja "II" -puolen välissä, kone saattaa vahingoittua.

- Älä käytä nopeudenmuuttokytkintä koneen käydessä. Kone saattaa vahingoittua tästä.

Toimintomuodon valitseminen (Kuva5)

Tässä koneessa on toimintomuodon valintarengas. Valitse renkaalla työhösi sopiva toimintomuoto kolmesta mahdollisesta. Kun haluat vain pyörimisliikkeen, käännä rengasta siten, että koneen rungossa oleva nuoli osoittaa renkaan -merkkiä. Kun haluat vasarointiin yhdistetyn pyörimisliikkeen, käännä rengasta siten, että nuoli osoittaa renkaan -merkkiä. Kun haluat kytkimeen yhdistetyn pyörimisliikkeen, käännä rengasta siten, että nuoli osoittaa renkaan -merkkiä.

VARO:

Aseta rengas aina oikein haluamasi muotomerkinnän kohdalle. Jos käytät konetta renkaan ollessa kahden muotomerkinnän välissä, kone saattaa vahingoittua.

Kiinnitysmomentin säätäminen (Kuva6)

Kiinnitysmomenttia voidaan säätää 16 portaassa kääntämällä säätörengasta siten, että sen asteikon lukemat osuvat koneen rungossa olevan nuolen kanssa kohdakkain. Pienin kiinnitysmomentti saadaan, kun nuoli on numeron 1 kohdalla ja suurin, kun nuoli on numeron 16 kohdalla.

Kiinnitä koeruuvi työkappaleeseen tai samaa ainetta olevaan toiseen kappaleeseen ennen varsinaisen työskentelyn aloittamista, jotta voisit määrittää juuri näihin oloihin sopivan kiinnitysmomentin.

Vääntiöterän ja poranterän kiinnittäminen ja irrottaminen (Kuvat 7 ja 8)

Tärkeää:

Varmista aina ennen terän kiinnittämistä ja irrottamista, että kone on sammutettu ja akku irrotettu.

Avaa istukan leuat kääntämällä kaulusta vastapäivään. Työnnä terä istukkaan niin syvälle kuin se menee. Kiristä istukka kääntämällä kaulusta myötäpäivään. Terä irrotetaan kääntämällä kaulusta vastapäivään.

Kun et käytä vääntiöterää, säilytä sitä teränpitimissä. Niissä voidaan säilyttää 45 mm pituisia teriä.

Sivukahva (lisäkädensija) (Kuva 9)

Käytä aina sivukahvaa varmistaaksesi työskentelyn turvallisuuden. Kiinnitä sivukahva siten, että kahvan hampaat tulevat koneen akselissa olevien ulkonemien väleihin. Kiristä sitten kahva kääntämällä myötäpäivään haluamassasi asennossa. Sitä voidaan kääntää 360° ja kiristää mihin tahansa asentoon.

Säädettävä syvystanko (Kuva10)

Säädettävää syvyystankoa käytetään useiden samansyvyisten reikien poraamiseen. Löysennä kiristysruuvi, aseta haluamaasi asentoon ja kiristä sitten kiristysruuvi.

Ruvien kiinnittäminen (Kuva 11)

Käännä ensin toimintomuodon valintarengasta siten, että koneen rungossa oleva nuoli osoittaa -merkkiä. Valitse työllesi sopiva kiinnitysmomentti säätämällä säätörengasta. Toimi sitten seuraavasti.

Aseta vääntiöterän kärki ruuvin kantaan ja paina konetta. Käynnistä kone varovasti ja lisää nopeutta vähitellen. Vapauta liipaisin heti, kun kytkinjarru alkaa toimia.

HUOMAA:

• Varmista, että vääntiöterä osuu suoraan ruuvin kantaan. Muutoin ruuvi ja/tai terä saattaa vahingoittua.
• Kun kiinnität puuruuveja, poraa ohjausreikiä helpottaaksesi kiinnittämistä ja estääksesi työkappaleen halkeamisen. Katso alla olevaa taulukkoa.

- Jos konetta käytetään jatkuvasti, kunnes akku on tyhjentynyt, anna koneen levätä 15 minuutin ajan, ennen kuin jatkat työskentelyä uudella akulla.

Poraaminen

Käännä ensin toimintomuodon valintarengasta siten, että koneen rungossa oleva nuoli osoittaa -merkkiä. Sää-törengas voidaan kohdistaa mihin tahansa kiinnitysmo-menttiin tämän toiminnon ajaksi. Toimi sitten seuraavasti.

- Poraaminen puuhun

Kun poraat puuhun, saat parhaan tuloksen käyttämällä ohjausruuvilla varustettuja puuporia. Ohjausruuvi vetää terän työkappaleeseen, mikä helpottaa poraamista.

- Poraaminen metalliin

Iske porattavaan kohtaan syvennys pistepuikolla ja vasaralla estääksesi terää liukumasta, kun reiän poraaminen alkaa. Aseta terän kärki syvennykseen ja aloita poraaminen.

Käytä lastuamisnestettä, kun poraat metalliin. Poikkeuksen muodostavat rauta ja messinki. Niihin porataan kuivina.

VARO:

• Koneen liiallinen painaminen ei nopeuta poraamista. Itse asiassa tämä vain vahingoittaa terän kärkeä, heikentää koneen toimintaa ja lyhentää koneen käyttöjikää.
• Läpiporautumisen hetkellä koneeseen/terään kohdistuu suuri voima. Pitele konetta tiukasti ja ole varovainen, kun terä alkaa työntyä esiin työkappaleen toiselta puolelta.
• Kiinni juuttunut terä voidaan irrottaa yksinkertaisesti asettamalla pyörimissuunta päinvastaiseksi, jolloin terä työntyy ulos. Kone saattaa kuitenkin työntyä taaksepäin äkillisesti, ellet pidä siitä lujasti kiinni.
• Kiinnitä pienet työkappaleet aina ruuvipuristimeen tai vastaavaan pitimeen.
• Jos konetta käytetään jatkuvasti, kunnes akku on tyhjentynyt, anna koneen levätä 15 minuutin ajan, ennen kuin jatkat työskentelyä uudella akulla.

Vasaraporaaminen

Käännä ensin toimintomuodon valintarengasta siten, että koneen rungossa oleva nuoli osoittaa ←-merkkiä. Sää-törengas voidaan kohdistaa mihin tahansa kiinnitysmo-menttiin tämän toiminnon ajaksi.

Aseta terä haluamaasi porauskohtaan ja paina sitten liipaisinta. Älä pakota konetta. Parhaaseen tulokseen päästään kevyellä painamisella. Pidä kone paikallaan ja estä sitä luiskahtamasta reiästä. Älä paina voimakkaammin, jos reikä tukkeutuu lastuista tai roskista. Anna koneen sen sijaan käydä tyhjäkäynnillä ja vedä terä osittain ulos reiästä. Kun toistat tämän muutamia kertoja, reikä puhdistuu ja voit jatkaa poraamista normaaliin tapaan.

VARO:

Läpiporautumisen hetkellä, reiän tukkeutuessa lastuista tai roskista tai osuttaessa betonin sisällä oleviin tukirautoihin koneeseen/terään kohdistuu suuri vääntövoima. Käytä aina sivukahvaa (lisäkädensijaa) ja pitele konetta käytön aikana tiukasti sekä sivukahvasta että kytkimen kädensijasta. Jos et toimi näin, saatat menettää koneen hallinnan, mikä voi johtaa vakavaan loukkaantumiseen.

Puhallin (Kuva 12)

Käytä puhallinta reiän puhdistamiseen.

Pohjalevyn kiinnittäminen (Kuva13)

Malli 8413D

Kiinnitä aina pohjalevy käyttäessäsi akkua 1200, 1202 tai 1202A. Kiinnitä pohjalevy koneeseen varusteisiin kuulu-valla ruuvilla.

HUOLTO

VARO:

Varmistaudu aina ennen kaikkia koneelle suoritettavia töitä, että kone on pysäytetty ja akku irrotettu.

Hiilien vaihto (Kuva14 ja 15)

Hiilet on vaihdettava kun ne ovat kuluneet kulumisrajaan. Hiilet on vaihdettava aina parittain.

Laitteen käyttövarmuuden ja turvallisuuden vuoksi korja-ukset ja muut huolto- ja säätötyöt saa suorittaa ainoastaan Makitan hyväksymä huoltopiste.

ΕΛΛΗΝΙΚΑ

Tässä käyttöohjeessa mainitun Makita-koneen kanssa suositellaan seuraavien lisälaitteiden ja -varusteiden käyttöä. Minkä tahansa muun lisälaitteen tai -varusteen käyttäminen saattaa aiheuttaa loukkaantumisvaaran. Lisälaitteita ja -varusteita tulee käyttää ainoastaan niille sopivalla tavalla.

GR E≡APTHMATA

ΠΡΟΣΟΧΗ:

• Käytä terää numero 1, kun kiinnität koneruuveja M3 tai 2,1 mm – 2,7 mm puuruuveja.
• Käytä terää numero 2, kun kiinnität koneruuveja M4 – M5 tai 3,1 mm – 4,8 mm puuruuveja.
• Käytä terää numero 3, kun kiinnität koneruuveja M6 – M8 tai 5,1 mm – 6,4 mm puuruuveja.

Παρατήρηση:

Tyypillinen A-painotettu äänenpainetaso on 83 dB (A).

Melutaso työpaikalla saattaa ylittää 85 dB (A).

- Käytä kuulosuojaimia. -

Tyypillinen kiihtyvyyden painotettu tehollisarvo on 8 m/s ^2 .

ΕΛΛΗΝΙΚΑ

Makita Manufacturing Europe Ltd., Road 7, Hortonwood Industrial Estate, Telford, Shropshire TF1 4GP, United Kingdom valtuuttamana allekirjoittanut, Masahiro Yamaguchi, vakuuttaa että tämä tämä tuote

(Sarja nro : sarjan tuotantoa)

valmistanut Makita Corporation Europe Ltd vastaa seuraavia standardeja tai standardoituja asiakirjoja

EN50260, EN55014

neuvoston direktiivien 89/336/EEC ja 98/37/EC mukaisesti.

ΕΛΛΗΝΙΚΑ

Kao Lung Tamura Electronics Co., Ltd. No. 4 Industry 1st Street, Ping Tung Industry District Chiao Nan Li, Ping Tung City, Taiwan valtuuttamana allekirjoittanut, Yasuhiko Kanzaki, vakuuttaa että tämä akkulaturi

(Sarja nro : sarjan tuotantoa)

valmistanut Kao Lung Tamura Electronics Co., Ltd. in Taiwan vastaa seuraavia standardeja tai standardoituja asiakirjoja

neuvoston direktiivien 73/23/EEC ja 89/336/EEC mukaisesti.
