Tuotetyyppi	Neulakosteusmittari
Merkki	Stanley
Malli	RL HW
Virtalähde	4 AAA-paristoa (1,5 V)
Mittausalue - puu	6 - 44 %
Mittausalue - rakennusmateriaalit	0,2 - 2,0 %
Näyttö	Kaksiasteikkoinen LCD-näyttö
Automaattinen sammutus	noin 1 minuutti
Suojausluokka	IP20
Käyttölämpötila	0 °C - 40 °C (32 °F - 104 °F)
Varastointilämpötila	-10 °C - 50 °C
Suurin käytön suhteellinen kosteus	80 %
Päätoiminnot	Puun ja rakennusmateriaalien kosteuden mittaus, ympäristön lämpötilan näyttö, °F/°C-valinta, mittauksen automaattinen tallennus
Kalibroinnin tarkistus	Korkkiin integroidut testiholkit (viitteet T ja B)
Mukana tulevat tarvikkeet	Kuljetuspussi vyölenkillä, suojakorkki
Turvallisuus	Erittäin terävät elektrodipiikit - käsittele varoen; älä upota laitetta veteen
Takuu	1 vuosi osien ja valmistuksen virheiden varalta

Usein kysytyt kysymykset - RL HW STANLEY

Mikä on Stanley RL HW -kosteusmittarin mittausalue?

Mittausalue on 6 - 44 % puulle ja 0,2 - 2,0 % rakennusmateriaaleille (kipsilevy, kipsi, betoni jne.).

Kuinka vaihtaa lämpötilanäyttö °F:sta °C:hen?

Pidä virtapainiketta painettuna 3 sekunnin ajan vaihtaaksesi Fahrenheit- ja Celsius-yksiköiden välillä.

Kuinka tarkistan laitteen kalibroinnin?

Käytä korkin testiholkkeja. Kosketa molempia antureita 'T'-merkittyihin koskettimiin: näytön pitäisi näyttää 19 % ± 1. Kosketa sitten 'B'-merkittyjä koskettimia: kaikkien palkkien pitäisi vilkkua. Jos näin on, laite toimii oikein.

Kuinka monta paristoa laite käyttää ja miten ne vaihdetaan?

Laite käyttää 4 AAA-paristoa (1,5 V). Avaa takakansi ristipääruuvimeisselillä, aseta paristot oikein napaisuuden mukaisesti ja sulje kansi. Vaihda kaikki paristot samanaikaisesti samanlaisiin uusiin paristoihin.

Sammuuiko laite automaattisesti?

Kyllä, kosteusmittari sammuu automaattisesti noin 1 minuutin käyttämättömyyden jälkeen paristojen säästämiseksi.

Kuinka mitata puun kosteus oikein?

Työnnä elektrodit puuhun syysuuntaan nähden poikittain (katso käsikirjan kuva 1). Tee useita mittauksia eri kohdissa yleisen kosteuspitoisuuden arvioimiseksi.

Mitä tehdä, jos paristosymboli näkyy näytöllä?

Symboli ilmaisee, että paristot ovat heikot. Vaihda 4 AAA-paristoa uusiin.

Voinko käyttää kosteusmittaria betonille tai kipsille?

Kyllä, laite voi mitata kosteutta rakennusmateriaaleista kuten betoni, kipsi, kipsilevy ja sementtilevy. Käytä sopivaa mittausaluetta (0,2 - 2,0 %).

Kuinka puhdistaa kosteusmittari?

Puhdista laite pehmeällä ja kuivalla liinalla. Älä käytä vettä, liuottimia tai hankaavia aineita. Varo vahingoittamasta elektrodeja.

Mikä on Stanley RL HW -kosteusmittarin takuuaika?

Laite on yhden vuoden takuun alainen ostopäivästä alkaen osien ja valmistuksen virheiden varalta. Takuun voimassaoloa varten palauta tuote ostotositteen kanssa.

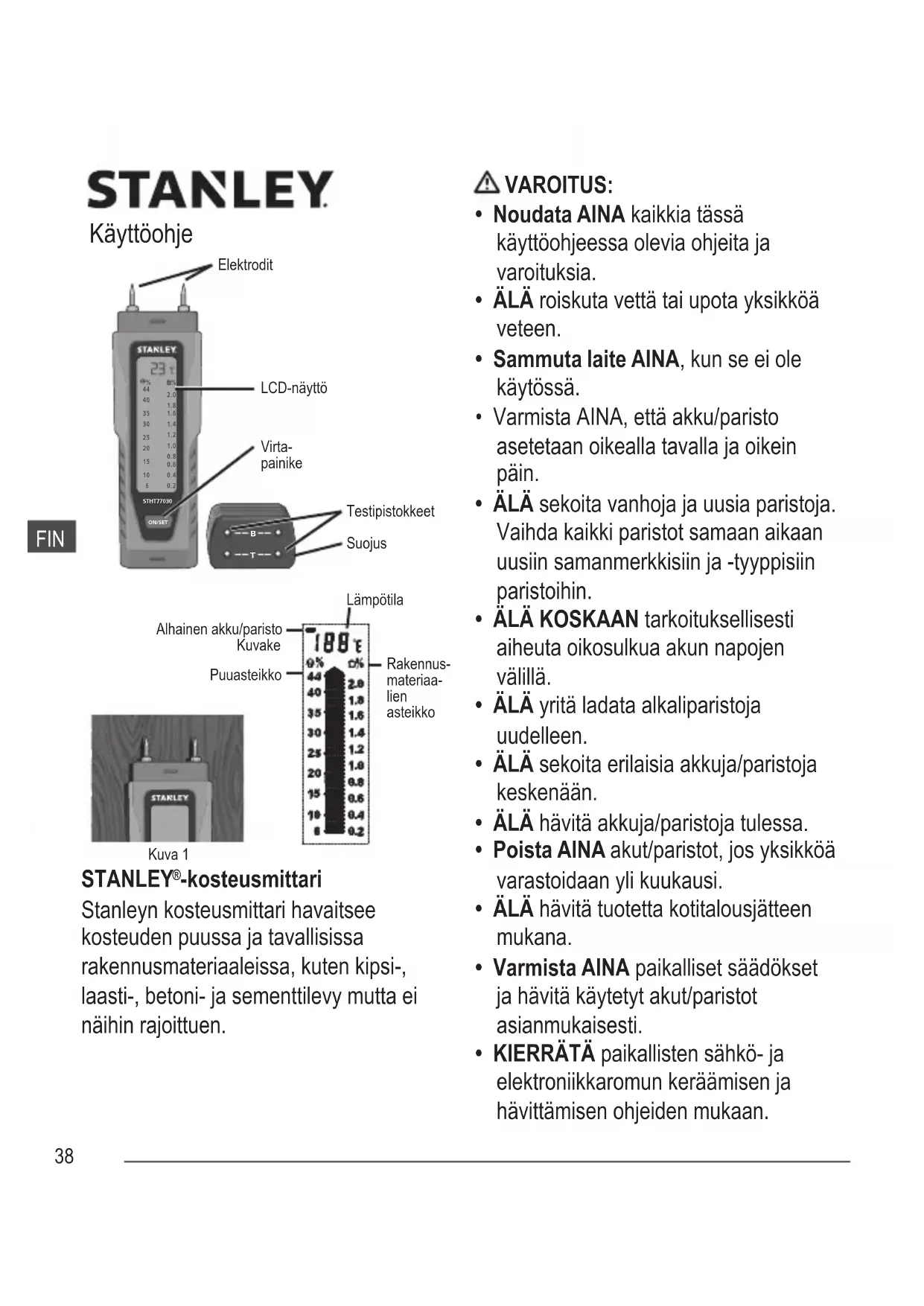

KÄYTTÖOHJE RL HW STANLEY

Stanleyn kosteusmittari havaitsee
kosteuden puussa ja tavallisissa
rakennusmaterialiaaleissa, kuten kipsi-,
laasti-, betoni- ja sementtilevy mutta ei
naihin rajoittuen.

VAROITUS:

Noudata AINA kaikkia tassä käyttoohjeessa olevia ohjeita ja varoituksia.
- ALA roiskuta vetta tai upota yksikkooa veteen.
- Sammuta laite AINA, kun se ei ole käytössä.
- Varmista AINA, etta akku/paristo asetetaan oikealla tavalla ja oikein pain.
- ALA sekoita vanhoja ja uusia paristoja. Vaihda kaikki paristot samaan aikaan uusiin sananmerkkisiin ja -typpisiin paristoihin.
- ALÄ KOSKAAN tarkoituksellisesti aiheuta oikosulkua akun napojen valillä.
- ALA yritä ladata alkaliparistoja uudelleen.
- ALA sekoita erilaisia akkuja/paristoja kesenään.
- ALA havita akkuja/paristoja tulessa.
- Poista AINA akut/paristot, jos yksikköä varastoidaan yli kuukausi.
- ALA havita tuotetta kotitalousjatteen mukana.
- Varmista AINA paikalliset säädokset ja havitta käytetyt akut/paristot asianmukaisesti.
KIERRATÄ paikallisten sahkö- ja elektroniikkaromun keraamisen ja havittamisen ohjeiden mukaan.

• AUMIO: Elektrodien pinnit ovat hyvin teräviä. Käsittele laitetva rovasti. Pida pinnit peitettyina, kun ne eivät ole käytössä.

Käyttoohjeet AKU/PARISTO:

Avaa luukku yksikön takana
ristipääruuvimeisselillä. Laita neljä uutta AAA-paristoa/akkua ja varmista, etta akut/ paristot ovat oikein pän kotelon sisällä olevan ohjeen mukaisesti. Laita luukku ja ristipääruvi takaisin paikalleen. Kun alkukuvake tulee nakyviin LCD-näytölle, on aika vaihtaa akut/paristot.

KÄYTTÖ:

Poista suojus (suojuksen voi laittaa kayton ajaksi yksikon alaosaan).

Käynnista yksikkö painamalla virtapainiketta kerran.

Paina elektrodit testattavaan materiaaliin.

• Paina varovaisesti mutta niin syväänkuin mahdollista, jotta saat hyvin kosketuksen.
• Ota puusta mittaus poikkisyn (kuva 1).
• Ota useita mittauksia eri kohdista, jotta saat paremman käsityksen materiaalin kosteussisällösta.

Yksikkö sallyttäkosteusmittauksen
näytöllä automaattisesti 5 sekuntia,
kun lukema on vakiintunut ja pinnit on
poistetty mitattavasta materiaalista.
Yksikkö sammuu automaattisesti noin

1 minuutin kuluttua, kun sitä ei käytetä tai mittauksia ei tehdä.

Yksikkö nayttä ympäröivän lampötilan LCD-naytön yläosassa. Vaihda F°- ja C°-arvojen valillä pitämällä virtapainiketta painettuna noin 3 sekunnin ajan.

YKSIKÖN KALIBROINNIN VAHVISTAMINEN:

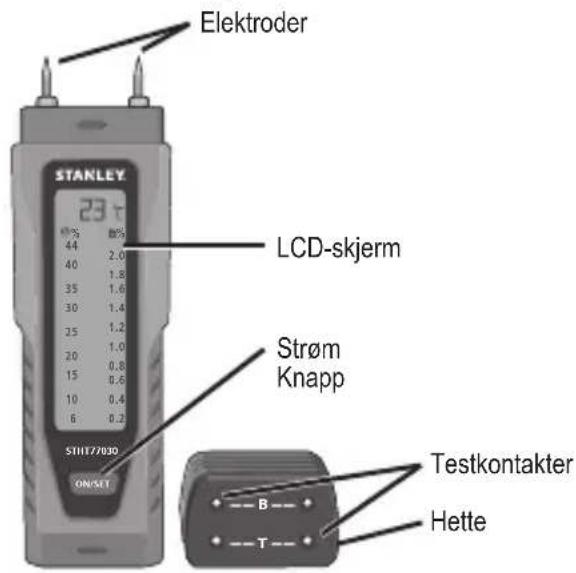

Suojuksen paallä on kaksi paria metallisia testipistokkeita, joita voidaan käyttaa kosteusmittarin testaamisen.

Kosketa kahdella anturilla kahta metallista kontaktia, jotka on merkitty T:llä. Lukeman puuasteikoilla tulisi olla 19% ± 1

Kosketa nyt kahdella anturilla kahta metallista kontaktia, jotka on merkitty B:llä. Kaikki merkkivalopalkkien tulisi vilkkua LCD-näytöllä.

Jos kosteusmittari toimii yllä kuvatulla tavalla, yksikkö toimii oikein.

STANLEY

Käyttoohje

TEKNISET TIEDOT:

Näytö LCD-näytö, jossa

on kaksi mitta-asteikkoa

Mittausalue, puu 6-44 %

Mittausalue, 0,2-2,0 %

rakennusmaterialialit

Automaattinen 1 minuutti

sammutus

IP-luokitus: IP20

Käytölämpötila 0-40 °C

Säilytyslämpötila -10-50 °C

Käytökosteus Enintäan 80%:n

suhteellinen
kosteus

Akku/paristo 4 AAA-akkua/

paristoa (1,5 V)

Lisavarusteet Kantolaukku, jossa

vyolenkki

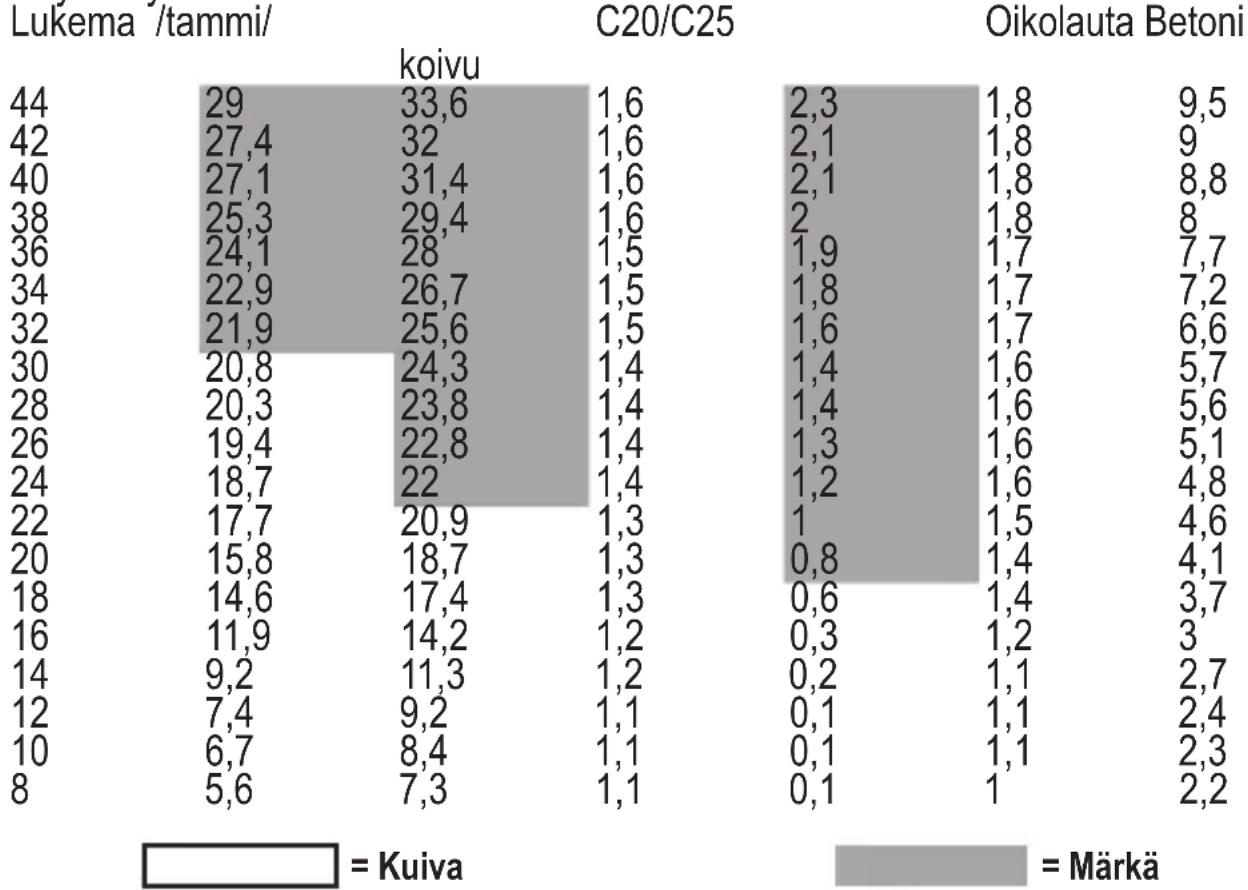

Materialien muuntotaulukko:

FIN

Seuraavassa taulukossa on muunto-ohjeet davallisille materiaialeille. Kaikki arvot ovat materiaalin kosteus %.

Näytto Pyökki Kuusi Betoni Laasti Sementti Ilmastetti

1 VUODEN TAKUU

Stanley takaa elektroniset mittaustyokalunsa materiaali- ja/tai valmistuspuutteiden varalta yhdeksi vuodeksi ostopäivästä lahtien.

Puutteelliset tuotteet korjataan tai vaihdetaan Stanleyn valinnan mukaan, jos ne lahetetaan ostotositteen kanssa oositteseen:

Stanley Black & Decker Finland OY PL 47 / PO Box 47 FI-00521 Helsinki Finland

Takuu ei kata puutteita, jotka aiheutuvat onnettomuustesta, kolumisesta, muusta kuin valmistajan ohjeidenmukaisesta kaytostä tai tuotteen korjauksesta tai muutoksesta, jota Stanley ei ole valtuuttanut.

Tämän takuun mukainen korjaus tai vaihto e i vaikuta takuun paattymispäiväan.

Lain sallimissa rajoissa Stanley ei ole vastuussa epasuorista tai valillisistamenetyksistä, jotka aiheutuvat tamän tuotteen puutteista.

Tata takuuta ei saa muuttaa ilman Stanley valtuutusta.

Tämä takuu ei vaikuta tuotteen kuluttajaostajien lain mukaisin oikeuksiin.

Tata takuuta tulkitaan ja märitetään sen maan lakien mukaan, jossa tuote on myty. Stanley ja ostaja molemmat hyväksyvät peruuttamattomasti kyseisen maan toimivallan kaikissa vaateissa tai asioissa, joita esitetään tamän takuun mukaisesti tai yhteydessä.

Takuu ei kata kalibrointia ja huoltoa.

HUOMAA:

Asiakas on vastuussa tuotteen oikeasta käytösta ja huollosta. Asiakas on lisaksi vastuussa laseryksikon tarkkuudensäännöllisestä tarkistuksesta ja siksi laitteen kalibroinnista.

Voidaan muttaa ilman ilmoitusta

STANLEY

Bruksanvisning

NO

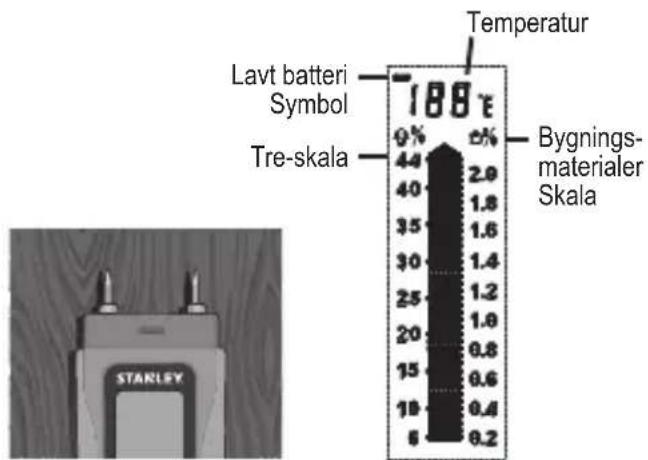

Figur 1
