KÄYTTÖOHJE F 272 Jøtul

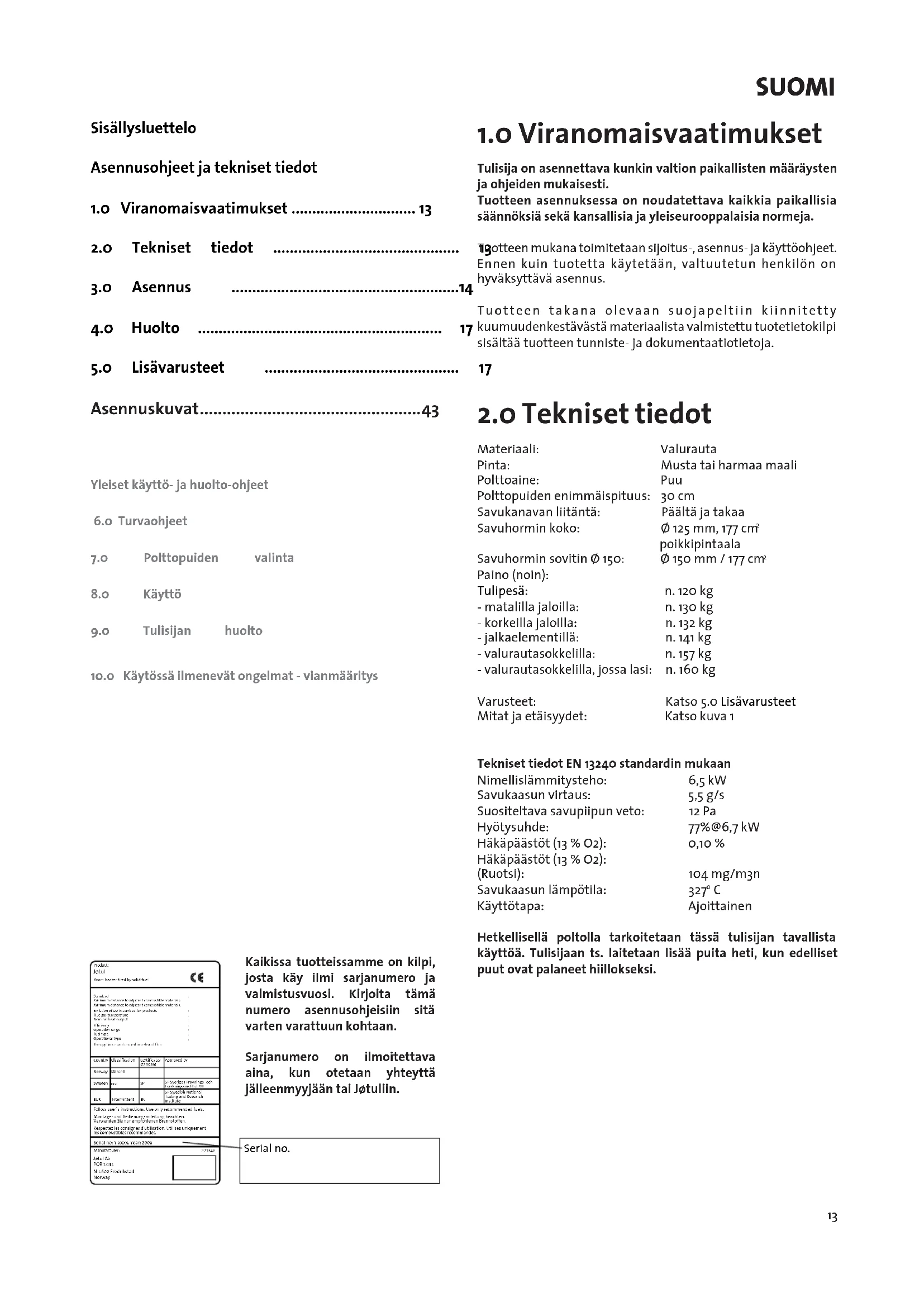

SVENSKA13 Sisällysluettelo Asennusohjeet ja tekniset tiedot

Asennuskuvat ................................................. 43 Yleiset käyttö- ja huolto-ohjeet

9.0 Tulisijan huolto

10.0 Käytössä ilmenevät ongelmat - vianmääritys

1.0 Viranomaisvaatimukset

Tulisija on asennettava kunkin valtion paikallisten määräysten ja ohjeiden mukaisesti. Tuotteen asennuksessa on noudatettava kaikkia paikallisia säännöksiä sekä kansallisia ja yleiseurooppalaisia normeja. Tuotteen mukana toimitetaan sijoitus-, asennus- ja käyttöohjeet. Ennen kuin tuotetta käytetään, valtuutetun henkilön on hyväksyttävä asennus. Tuotteen takana olevaan suojapeltiin kiinnitetty kuumuudenkestävästä materiaalista valmistettu tuotetietokilpi sisältää tuotteen tunniste- ja dokumentaatiotietoja.

Materiaali: Valurauta Pinta: Musta tai harmaa maali Polttoaine: Puu Polttopuiden enimmäispituus: 30 cm Savukanavan liitäntä: Päältä ja takaa Savuhormin koko: Ø 125 mm, 177 cm

poikkipintaala Savuhormin sovitin Ø 150: Ø 150 mm / 177 cm

Paino (noin): Tulipesä: n. 120 kg - matalilla jaloilla: n. 130 kg - korkeilla jaloilla: n. 132 kg - jalkaelementillä: n. 141 kg - valurautasokkelilla: n. 157 kg - valurautasokkelilla, jossa lasi: n. 160 kg Varusteet: Katso 5.0 Lisävarusteet Mitat ja etäisyydet: Katso kuva 1 Tekniset tiedot EN 13240 standardin mukaan Nimellislämmitysteho: 6,5 kW Savukaasun virtaus: 5,5 g/s Suositeltava savupiipun veto: 12 Pa Hyötysuhde: 77%@6,7 kW Häkäpäästöt (13 % O2): 0,10 % Häkäpäästöt (13 % O2): (Ruotsi): 104 mg/m3n Savukaasun lämpötila: 327

Serial no. Kaikissa tuotteissamme on kilpi, josta käy ilmi sarjanumero ja valmistusvuosi. Kirjoita tämä numero asennusohjeisiin sitä varten varattuun kohtaan. Sarjanumero on ilmoitettava aina, kun otetaan yhteyttä jälleenmyyjään tai Jøtuliin. SUOMI14 Polttopuun kulutus Jøtul F 270:n -tulisijan nimellislämmönantoteho on sen hyötysuhteella 6,5 kW. Tämä vastaa noin 2,0 polttopuukilon kulutusta tunnissa. Sytytysvaiheessa (pieneksi pilkotut puut): Pituus: 20 - 30 cm Halkaisija: 2 – 5 cm Tarvittava määrä: 6 – 8 kpl Polttopuu (halot): Pituus: 30 cm Halkaisija: Noin 8 cm Puun lisäysväli: Noin 45 minuuttia Puumäärän paino: 1,5 kg Kerrallaan lisättävät halot: 3 kpl Lämmönluovutuksen nimellisarvo saavutetaan, kun ilmaventtiili on noin 50-prosenttisesti auki ja sytytysventtiilin kahvaa on vedetty ulospäin noin 1–2 cm (kuva 10B). Tässä asennossa sytytysventtiili on nyt kokonaan kiinni mutta ritilä on auki.

Perustus On varmistettava, että perustus on mitoitettu tulisijalle riittäväksi. Ks. tulisijan painoa koskevat tiedot kohdasta «2.0 Tekniset tiedot». On suositeltavaa, että lattia, joka ei ole kiinni perustuksessa (ns. kelluva lattia) poistetaan ennen asennusta. Puulattian suojaaminen Jos tulisija asennetaan puulattialle, peitä tulisijan alla ja edessä oleva alue metallista tai muusta palamattomasta materiaalista valmistetulla levyllä. Suositeltava vähimmäispaksuus on 0,9 mm. Poista palava materiaali, kuten linoleumi tai matto, lattialevyn alta. Tulisijan edessä olevan palavasta materiaalista valmistetun lattian suojausvaatimukset Etulevyn tulee täyttää kansallisten lakien ja määräysten vaatimukset. Saat tietoja rajoituksista ja asennusvaatimuksista paikalliselta rakennusviranomaiselta.

Etäisyys palavasta materiaalista valmistettuun seinään – katso kuva 1. Tulisijassa voi käyttää eristämätöntä savuhormia, jos etäisyydet palavasta materiaalista valmistettuihin seiniin ovat kuvan 1 mukaiset. Etäisyys palomuurilla suojattuun seinään Saat tietoja rajoituksista ja asennusvaatimuksista paikalliselta rakennusviranomaiselta. Palomuuria koskevat vaatimukset Palomuurin tulee olla vähintään 100 mm syvä ja valmistettu tiilestä, betonista tai kevytbetonista. Myös muita hyväksyttäviä materiaaleja ja rakenteita, voidaan käyttää. Etäisyys palamattomasta materiaalista valmistettuun seinään Palamattomalla materiaalilla tarkoitetaan tiilestä tai betonista valmistettua ei-kantavaa seinää. Saat tietoja rajoituksista ja asennusvaatimuksista paikalliselta rakennusviranomaiselta.

Tulisijan etäisyyden palavasta materiaalista valmistettuun kattoon tulee olla vähintään 1000 mm. SUOMI15 SUOMI

3.4 Savupiiput ja -hormit

• Tulisijan voi liittää savupiippuun ja -hormiin, jotka on hyväksytty käytettäviksi sellaisissa kiinteää polttoainetta käyttävissä tulisijoissa, joiden savukaasujen lämpötila on kohdan «2.0 Tekniset tiedot» mukainen.

• Savupiipun poikkipinta-alan on oltava vähintään yhtä suuri kuin savuhormin poikkipinta-ala. Kun lasket savupiipun poikkipinta-alaa, katso kohta «2.0 Tekniset tiedot».

• Samaan savupiippuun voi liittää useita tulisijoja, jos savupiipun poikkipinta-ala on riittävän suuri.

• Savuhormi tulee liittää savupiippuun savupiippuvalmistajan asennusohjeiden mukaan.

• Ennen kuin teet reiän savupiippuun, asenna tulisija kokeeksi paikalleen, jotta voit merkitä tulisijan ja reiän paikat savupiippuun. Vähimmäismitat on esitetty kuvassa 1.

• Varmista, että hormi on koko pituudeltaan kulmassa savupiippuun nähden.

• Käytä savuhormia, jossa on luukku nuohoamista varten. On erittäin tärkeää, että liitokset ovat joustavia, jotta osien liikkeet asennuksen aikana eivät aiheuta murtumia. Huomautus: Asianmukaisesti tehty ja tiivistetty liitos on erittäin tärkeää tuotteen toiminnan kannalta. Suositeltava veto savupiipussa, ks. «2.0 Tekniset tiedot». Jos savupiippu vetää liian hyvin, voidaan vedon säätämiseksi asentaa savupelti.

3.5 Tulisijan kokoaminen ennen

asentamista Huom.! Tarkista ennen asennuksen aloittamista, että tulisijassa ei näy vaurioita. Tuote on painava! Hanki apuvoimia tulisijan pystyttämiseen ja asentamiseen.

1. Normaalisti tuote toimitetaan kahtena kollina. Toisessa

kollissa on varsinainen tulisija ja toisessa joko matalat/ korkeat jalat tai jalkaelementti.

2. Kun olet purkanut tulisijan pakkauksestaan, ota pois suojalevy

ja tulipesän ritilä.

3. Nosta pois päällyslevy, jossa on ritiläaukot ja syvennys.

4. Nosta pois takasuojalevy (valurautaa). Se on kiinni 3 ruuvilla,

joista kaksi ylhäällä ja yksi alhaalla. Ks. kuva 9.

5. Tarkista, ettei tuotteessa näy vaurioita ja että kahvat ja vivut

6. Levitä lattialle tulisijan pahvipakkaus ja aseta sen päälle

kuljetuslava. Aseta tulisija varovasti selälleen. Jøtul F 271/F 272 - Jalkojen kiinnittäminen

1. Avaa tulisijan kulmissa olevat ruuvit ja kiinnitä jalat ruuveilla

kuvan 2A mukaisesti.

2. Kiinnitä tukikappale takajalkojen väliin - ks. kuva 3A.

3. Lattia on suojattava lämpösäteilyltä tuotteen mukana

tulevalla suojalevyllä. Kiinnitä levy 4 ruuvilla kuvan 4 mukaisesti.

4. Nosta tulisija pystyyn. Nostamisessa tarvitaan apuvoimia.

5. Säädä tulisijaa kulmissa olevilla 4 säätöruuvilla (ks. kuva 3B).

6. Kiinnitä takasuojalevy (valurautaa) takaisin paikalleen

nostamalla se ensin ylhäällä oleviin ruuveihin. Nosta levyä vähän ylös ja laske se alas alla olevan ruuvin varaan.

7. Laita paikalleen päällyslevy, jossa on ritiläaukot ja syvennys.

Jøtul F 273 - Jalkaelementin kiinnittäminen

1. Jalkaelementti koostuu 4 osasta: alustasta, 2 jalkaosasta ja

2. Jalkaosat kiinnitetään yhteen kahdella M8 x 25 -ruuvilla ja

kahdella M6 x 25 -ruuvilla kuvan 5A mukaisesti.

3. Kiinnitä jalkaosa alustaan neljällä kaulusruuvilla (M 8 x 25).

(Ks. kuvat 5B ja 6B). Kääntömekanismi Jos tulisijaan aiotaan asentaa kääntömekanismi, se on asennettava ennen kuin jalkaelementti kiinnitetään tulisijaan. Toimi asennussarjan mukana tulevan asennusohjeen mukaisesti.

4. Kiinnitä jalkaelementti tulisijan pohjalevyyn neljällä

kaulusruuvilla (M8 x 20) (ks. kuva 5C). Jalkaelementin saumat tulevat sivuille ja raitisilmaliitäntää varten varattu aukko tulee taakse (ks. kohta «Raitisilmaliitäntä jalkaelementin kautta»).

5. Nosta tulisija pystyyn. Nostamisessa tarvitaan apuvoimia.

6. Säädä tulisijaa kulmissa olevilla 4 säätöruuvilla (ks. kuva

7. Kiinnitä takasuojalevy (valurautaa) takaisin paikalleen

nostamalla se ensin ylhäällä oleviin ruuveihin. Nosta levyä vähän ylös ja laske se alas alla olevan ruuvin varaan.

8. Laita paikalleen päällyslevy, jossa on ritiläaukot ja syvennys.

Jøtul F 274 - Valurautasokkeli

1. Avaa tulisijan kulmissa olevat ruuvit ja kiinnitä jalat kuvan

2. Lattia on suojattava lämpösäteilyltä tuotteen mukana

tulevalla suojalevyllä. Kiinnitä levy 4 ruuvilla kuvan 4 mukaisesti.

3. Nosta tulisija pystyyn. Nostamisessa tarvitaan apuvoimia.

4. Säädä tulisijaa kulmissa olevilla 4 säätöruuvilla (ks. kuva 3B).

5. Kiinnitä takasuojalevy (valurautaa) takaisin paikalleen

nostamalla se ensin ylhäällä oleviin ruuveihin. Nosta levyä vähän ylös ja laske se alas alla olevan ruuvin varaan.

6. Laita paikalleen päällyslevy, jossa on ritiläaukot ja syvennys.

Jos tulisijaan aiotaan liittää tuloilma ulkoa, taipuisa putkiletku (Ø 100 mm) liitetään tulisijassa olevaan raitisilmaventtiiliin (kuva 4C) tässä vaiheessa. Asennus raitisilmaliitäntää käytettäessä

1. Työnnä raitisilmaventtiilin vipu etuasentoonsa (kuva 10 A).

2. Kiinnitä letku ilmaventtiiliin letkunkiristimellä. Huom.! Katso,

että letku on riittävän pitkä, jotta siihen ei tarvitse tehdä jatkoliitosta.

3. Työnnä valurautajalkaa tulipesään samalla, kun työnnät

raitisilmaletkun jalan kautta ja tarvittaessa valurautajalan takareunassa olevan aukon kautta.

4. Kiinnitä sokkeli tulisijan tulipesään ruuvipussissa olevilla 4

ruuvilla (M8 x 30mm).

5. Hanki apuvoimia ja nosta tulisija varovasti pystyyn. Aseta

tulisija suoraan raitisilmaliitännän päälle.

6. Säädä tulisijan korkeutta tarvittaessa jalan säätöruuveilla

(kuva 3B). Asennus ilman raitisilmaliitäntää

1. Kiinnitä sokkeli tulisijan tulipesään ruuvipussissa olevilla 4

ruuvilla (M8 x 30mm).

2. Nosta tulisija pystyyn. Nostamisessa tarvitaan apuvoimia.

3. Säädä tulisijan korkeutta tarvittaessa jalan säätöruuveilla

(kuva 3B).16 Jøtul F 275 - Valurautasokkeli, jossa on lasiluukku (kuvat 15 ja 16) 1. Lattia on suojattava lämpösäteilyltä tuotteen mukana tulevalla suojalevyllä. Kiinnitä levy 4 ruuvilla kuvan 4 mukaisesti.2. Asenna valurautasokkeli kohdassa “Jøtul F 274 - valurautasokkeli” olevien ohjeiden mukaan.3. Kiinnitä lasiluukun kannake sokkeliin lasiluukun mukana tulleessa ruuvipussissa olevilla M6x20 mm:n ruuveilla (kuva 15 A).4. Laita jousi saranareikien ja kannakkeen väliin ennen kuin kiinnität ruuvit (kuva 15 B).5. Kierrä jousen toinen pää kiinni (kuva 16 A).6. Kiinnitä vaimennuskappale keskelle lasiluukun sisäpuolelle (kuva 16 D).Huom.! Luukun ja sokkelin väliin tulee jäädä tasainen rako niin, että luukku riippuu kannakkeissaan täysin suorassa. Säädä luukkua tarvittaessa kiristämällä tai avaamalla kahta ruuvia (kuva 16 C). Raitisilman otto Jøtul F 270 -tulisijaan voidaan johtaa raitisilmaa suoraan joko sokkelin kautta tai savupiippuun kiinnitetyn taipuisan putken ja tulisijan liitosputken kautta. Raitisilman otto sokkelin kautta

• Merkitse tulisijan asennuspaikka ja tee lattiaan reikä raitisilmaputkea varten.• Avaa sokkelijalan takana oleva aukko (kuva 5A) ja asenna raitisilmakanava kuvan 7 mukaisesti.Raitisilman otto suoraan ulkoilmasta tai savupiipusta ilmaventtiilien kautta• Liitä taipuisa, halkaisijaltaan 100 mm:n putki suoraan tulisijan liitosputkeen (kuva 5C- B) letkunkiinnikkeellä ja liitä putki seinässä/savupiipussa olevaan aukkoon. Jos tulisijaa on tarkoitus pystyä kääntämään, ota se huomioon putken pituutta laskiessasi.• Nosta tulisija varovasti pystyyn yhdessä toisen henkilön kanssa. Savuputken asentaminen Tulisijaan on asennettu tehtaalla liitäntä tulisijan päälle asennettavaa savuputkea varten. Jos haluat asentaa savuputken tulisijan taakse, toimi seuraavasti:• Nosta päällyslevy pois.• Nosta valurautainen takasuojalevy pois. Levy on kiinni kolmella ruuvilla (kaksi ylä- ja yksi alapuolella). Katso kuva 9.• Napauta suojapeltiin leikattu aukko auki kuulapäävasaralla.• Vaihda savuputkiliitäntä ja suojakansi (kuva 8) keskenään ja kiinnitä ne paikoilleen.• Laita valurautainen takasuojalevy takaisin paikalleen ja kiinnitä se ensin ruuveilla ylhäältä. Nosta levyä hiukan ylöspäin ja työnnä se alemman ruuvin varaan.• Pane savuputki paikalleen savuputkiliitäntään ja tiivistä aukko huolellisesti.Huomautus: On tärkeää, että kaikki liitokset ja savuputket ovat täysin tiiviit. Ilmavuoto voi heikentää tulisijan toimintaa.

3.6 Ohjaimet (kuva 10)

Kun tuote on asennettu paikalleen, tarkista ohjaimet. Niiden tulee liikkua helposti ja toimia asianmukaisesti.Jøtul F 270 -tulisijassa on seuraavat ohjaimet:Ilmaventtiili (kuva 10A)Vasemmalla: kiinniOikealla: aukiSytytysventtiili (kuva 10B)Sisään työnnettynä: kiinniUlos vedettynä: aukiVärähtelyritilä (kuva 10B)Oikeanpuoleinen kahva työnnetään sisään ja ulos.Luukun kahva (kuva 10C)avataan vetämällä kädensijaa ulospäin.

3.7 Tuhkan poistaminen

Jøtul F 270:ssa on tuhkalaatikko, joka helpottaa tuhkan poistoa.• Poista tuhka vasta, kun tulisija on jäähtynyt.• Liikuta tuhkaritilän ja sytytysventtiilin kahvaa sisään ja ulos useita kertoja, jotta tuhka putoaa tuhkaperään.• Vedä tuhkapesä ulos ja tyhjennä tuhka palamattomaan säiliöön.• Jätä ohut tuhkakerros suojaamaan tulisijan pohjaa.Tärkeää: Poista mahdollinen tuhka vasta, kun tulisija on täysin kylmä («6.1 Toimenpiteet tulipalon estämiseksi»). SUOMI17 SUOMI

Varoitus! Tuotteeseen ei saa tehdä valtuuttamattomia muutoksia! Käytä vain alkuperäisiä varaosia!

4.1 Holvilevyn tai savukaasujen

ohjauslevyn (vaihtaminen (kuvat 11 ja 12)

• Holvilevy on sivuiltaan rimojen (12A) ja takareunastaan palolevyn (12B) varassa. Nosta holvilevyn etureunaa, työnnä levyä oikealle, laske vasenta reunaa ja ota levy pois kallistamalla sitä.

• Valuraudasta valmistettu savukaasujen ohjauslevy, joka sijaitsee holvilevyn yläpuolella, on etuosastaan kahden ruuvin (13A) ja takaosastaan savukaasuliitännän uran (13B) varassa. Nosta levyä hiukan ylöspäin, vedä sitä eteenpäin ja kallista se ulos.

• Asenna osat takaisin paikoilleen tekemällä samat toimet päinvastaisessa järjestyksessä.

4.2 Palolevyjen/pohjalevyn vaihtaminen

• Nosta holvilevyt ulos edellä kuvatulla tavalla.

• Poista sivupalolevyt (A) nostamalla niitä hiukan ylös- ja ulospäin. Siirrä levyjä keskemmäs ja nosta ne ulos. (Huomautus: Varo työkaluja käyttäessäsi vahingoittamasta vermilevyjä.)

• Irrota takapalolevyn takaosassa oleva ruuvi (B) ja nosta levy ulos.

• Nosta sitten ritilää (C) sekä pohjalevyä (D) ja nosta ne ulos.

• Asenna osat takaisin paikoilleen tekemällä samat toimet päinvastaisessa järjestyksessä.

• Kun asennat ritilän ja pohjalevyn takaisin, varmista, että ritilää liikuttavat kielekkeet osuvat pohjalevyn oikeassa kulmassa oleviin aukkoihin ja paloritilän uraan. (Katso kuva 14.)

5.1 Asennussarja tulisijan kääntämistä

varten – kat nro 350997 Kokoamisohjeet toimitetaan tuotteen mukana.

Lasikoriste, yläosa – kat nro 350946 Lasikoriste, sivut – kat nro 350947 Kokoamisohjeet toimitetaan tuotteen mukana. Lasikoriste, luukku – kat nro 350948 Kokoamisohjeet toimitetaan tuotteen mukana. Vuolukivinen yläosa – kat nro 350949 Jötul F 275 lasiovi setti – kat nro 361003 Jötul F 273 vuolukivi setti – kat nro 361007 Jötul F 274 vuolukivi setti – kat nro 361008 Vuolukivi päällinen 50 mm – kat nro 361009 Suojalevy, vuolukivi (Jøtul F 273 / Jøtul F
