KÄYTTÖOHJE TDW8970B TP-LINK

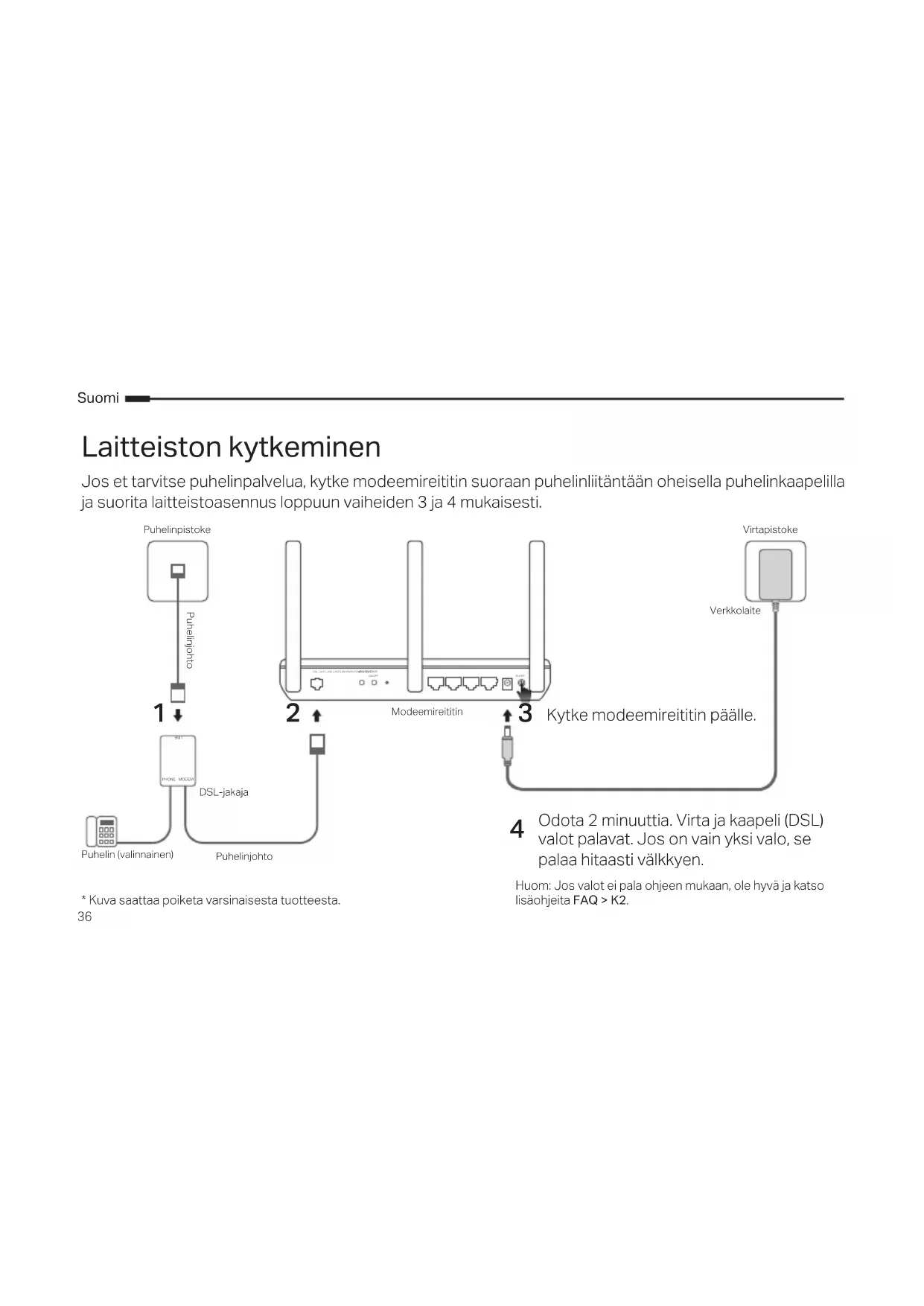

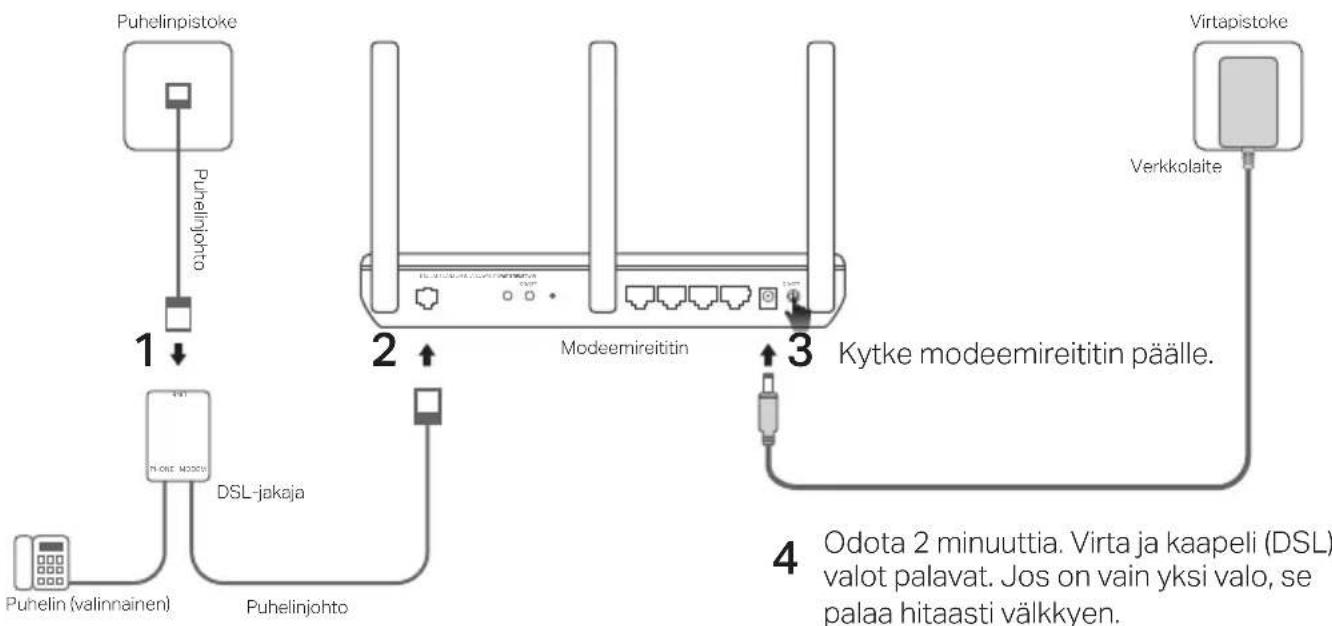

Laitteiston kytkeminen

Jos et tarvitse puhelinpalvelua, kytke modeemireititin suoraan puhelinliitäntään oheisella puhelinkaapelilla

ja suorita laitteistoasennus loppuun vaiheiden 3 ja 4 mukaisesti.

4 PHONE LINE MODEM 3

1 2 DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWERON/OFFWPS RESETWiFiON/OFF* Kuva saattaa poiketa varsinaisesta tuotteesta.Huom: Jos valot ei pala ohjeen mukaan, ole hyvä ja katso lisäohjeita FAQ > K2. Odota 2 minuuttia. Virta ja kaapeli (DSL)

valot palavat. Jos on vain yksi valo, se

palaa hitaasti välkkyen. PuhelinpistokePuhelinjohtoModeemireititin Kytke modeemireititin päälle. VirtapistokeDSL-jakajaPuhelin (valinnainen)PuhelinjohtoVerkkolaite37

Määrittäminen Internet-selaimen kautta

2 Modeemireitittimen määrittäminen Internet-

A Käynnistä Internet-selain ja kirjoita

http://tplinkmodem.net tai 192.168.1.1.

Huomautus: Jos kirjautumissivu ei avaudu, viittaa kohtaan

http://tplinkmodem.net

B Luo salasana tuleville kirjautumisyrityksille

tai käytä joidenkin reititinten kohdalla

sanaa admin sekä käyttäjätunnuksena että

C Siirry Pika-asennus (Quick Setup)/

Pika-aloitus (Quick Start)-sivulle ja suorita

ensikonfigurointi vaiheittaisten ohjeiden

1 Tietokoneen kytkeminen modeemireitittimeen

langallisesti tai langattomasti

Kytke tietokone LAN-porttiin (tai porttiin

1/2/3/4) Ethernet-kaapelilla. DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWERON/OFFWPS RESETWiFiON/OFF Langaton

Yhdistä langattomasti käyttämällä SSID:iä

(verkon nimi) ja langattoman verkon (Wireless

Password) salasanaa, joka on painettu

modeemireitittimen pohjassa olevaan

Nyt voit käyttää Internetiä. Ethernet-kaapeliSuomi

Jos sinulla on jo modeemi tai internet-yhteys

tulee suoraan Ethernet-seinäpistokkeesta, voit

kytkeä langattoman reitittimen tilan. Seuraa alla

olevia vaiheita ja määritä asetukset.

1 Tietokoneen kytkeminen reitittimeen (LAN

1/2/3 -liitäntä) langallisella tai langattomalla

Huom: SSID (verkkonimi) ja langattoman verkon salasana on

painettu tuotteessa olevaan tarraan.

2 Modeemireitittimen määrittäminen

verkkoselaimen avulla.

A Avaa selain ja kirjoita http://tplinkmodem.net

Huomautus: Jos kirjautumissivu ei avaudu, viittaa kohtaan

B Luo salasana tulevia kirjautumisyrityksiä

varten tai syötä “admin” käyttäjänimeksi ja

Joko sinulla on modeemi?

salasanaksi joillekin reitittimille.

C Siirry Lisäasetukset > Käyttötila (Advanced >

Operation Mode)-sivulle ja siirry langattomaan

reititintilaan (Wireless Router Mode). Odota,

kunnes uudelleenkäynnistys on valmis.

3 Kytke modeemi reitittimen LAN4/WAN-

liitäntään Ethernet-kaapelilla.

4 Siirry sitten Perus > Internet (Basic > Internet)

lopettaaksesi käyttöönoton.

Nyt voit käyttää Internetiä.

Lisäasetukset kuvataan TP-Linkin virallisen

sivun käyttöoppaassa osoitteessa

DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWER ON/OFFWPS RESETWiFiON/OFF DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWER ON/OFF WPS RESETWiFi ON/OFF Ethernet-kaapelimodeemiVerkkolaite http://tplinkmodem.net39

FAQ (usein kysytyt kysymykset)

K1. Mitä voin tehdä, jos kirjautumissivu ei avaudu?

V1. Jos tietokone on määritetty staattiseen tai kiinteään IP-osoitteeseen, muuta asetusta saadaksesi IP-osoitteen auomaattisesti

modeemireitittimeltä.

V2. Tarkista, että Internet-selaimessa lukee http://tplinkmodem.net, ja paina Enter.

V3. Käytä toista Internet-selainta ja yritä uudelleen.

V4. Käynnistä modeemireititin uudestaan ja yritä uudelleen.

V5. Poista aktiivinen verkkosovitin käytöstä ja ota se taas käyttöön.

K2. Mitä voin tehdä jos LED valo ei ole oikea?

V1. Tarkista kaapelit ja varmista, että ne on kytketty oikein, mukaan lukien puhelinjohto ja verkkolaite.

V2. Palauta modeemireititin tehdasasetuksiin.

V3. Irrota DSL-jakaja, kytke modeemireititin suoraan puhelinliitäntään ma määritä modeemireititin tämän pikaoppaan ohjeiden

V4. Pyydä palveluntarjoajaa tarkistamaan, onko DLS-linjan tila kunnossa.

V5. Jos olet kokeillut kaikkia yllä mainittuja ehdotuksia eikä ongelma ole ratkennut, ota yhteys tekniseen tukeen.

TP-Link Tether -sovellus on yksinkertainen ja intuitiivinen tapa käyttää ja hallinnoida reititintä.

Voit estää ei-toivotut laitteet, määrittää lapsilukituksen, konguroida langattoman verkon

Skannaa QR-koodi ja lataa TP-Link Tether -sovellus Apple App Storesta tai Google Playstä.

Huom: Tether ei tue kaikkia reitittimiä. Tarkista yhteensopivuus sovelluksen tiedoista ennen lataamista.Suomi

K3. Mitä voin tehdä, jos en pysty käyttämään Internetiä?

V1. Varmista, että puhelin- ja Ethernet-kaapeli on kytketty oikein.

V2. Kokeile kirjautua modeemireitittimen verkkohallintasivulle oletusosoitteella http://tplinkmodem.net. Jos voit, kokeile seuraavia

vastauksia. Jos et voi, määritä tietokone hankkimaan IP-osoite automaattisesti modeemireitittimeltä.

V3. Ota yhteys Internet-palveluntarjoajaan ja tarkista, että VPI/VCI (tai VLAN ID), yhteystyyppi, tilin käyttäjätunnus ja salasana ovat

oikeat. Jos eivät ole, käytä oikeita asetuksia ja yritä uudelleen.

V4. Palauta modeemireititin tehdasasetuksiin ja määritä modeemireititin uudelleen tämän pikaoppaan ohjeiden mukaisesti.

V5. Jos olet kokeillut kaikkia yllä mainittuja ehdotuksia eikä ongelma ole ratkennut, ota yhteys tekniseen tukeen.

K4. Mitä voin tehdä, jos unohdan salasanani?

• Web management–sivun salasana:

FAQ > K5 mukaisesti ja luo sitten salasana tuleville kirjautumisyrityksille tai käytä joidenkin reititinten kohdalla

sanaa admin sekä käyttäjätunnuksena että salasanana.

• Langattoman verkon salasana:

V1. Langattoman verkon oletussalasana/PIN on painettu modeemireitittimen tuotekilpeen.

V2. Jos langattoman verkon oletussalasana on vaihdettu, kirjaudu reitittimen verkonhallintasivulle ja nouda tai nollaa langattoman

K5. Miten palautan modeemireitittimen tehdasasetuksiin?

V1. Kun modeemireititin on päällä, paina sen RESET-painiketta, kunnes merkkivaloissa on selvä muutos, ja vapauta sitten painike.

V2. Kirjaudu modeemireitittimen verkkohallintasivulle ja siirry järjestelmän hallintasivulle palauttaaksesi modeemireitittimen

Turvallisuutta koskevat tiedot

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristöstä.

• Älä yritä purkaa, korjata tai muuntaa laitetta.

• Älä käytä vioittunutta laturia tai USB-kaapelia laitteen lataamiseen.

• Älä käytä muita kuin suositeltuja latureita.

• Älä käytä laitetta paikassa, missä ei sallita langattomia laitteita.

• Sovitin asennetaan laitteiden lähelle ja helposti saataville.Lue yllä olevat turvallisuustiedot ja noudata niitä käyttäessäsi laitetta. Emme voi taata, että laitteen

virheellinen käyttö ei aiheuta onnettomuuksia tai vaurioita. Käytä tätä tuotetta varoen ja omalla vastuullasi.

TP-Link kolmen vuoden rajoitettu tuotetakuu

Vain TP-Link-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, että TP-Link-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä

materiaali- eikä valmistusvirheitä normaalissa, TP-Link:in ohjeiden mukaisessa käytössä, KOLMENA VUOTENA siitä päivämäärästä, jona loppukäyttäjä sen alun perin hankki.

TP-Link ilmoittaa täten, että tämä laite noudattaa direktiivien 2014/53/EU, 2009/125/EY, 2011/65/EU ja (EU)2015/863

olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa https://www.tp-link.com/en/ce.
