MANUAL DE UTILIZADOR TDW8970B TP-LINK

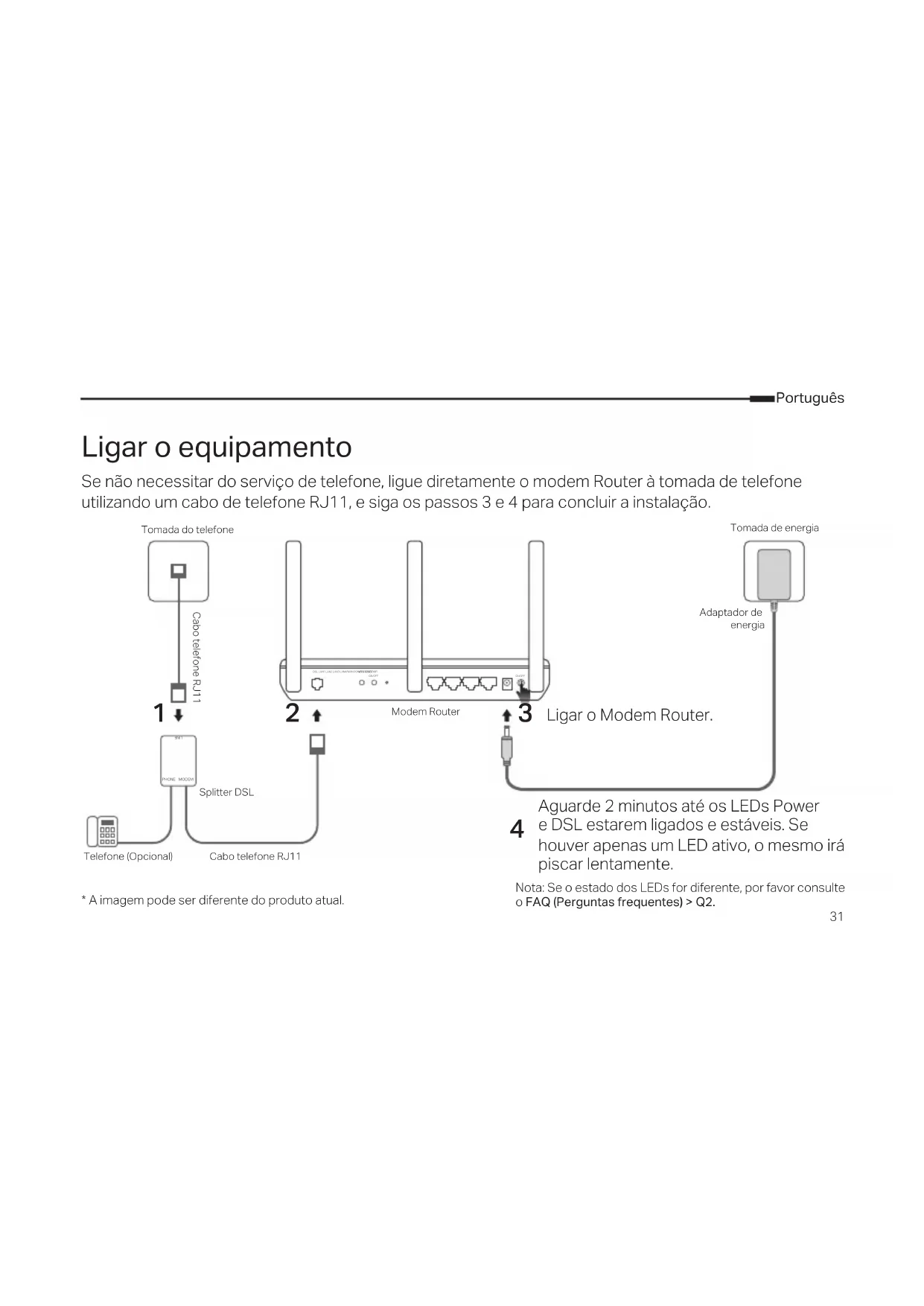

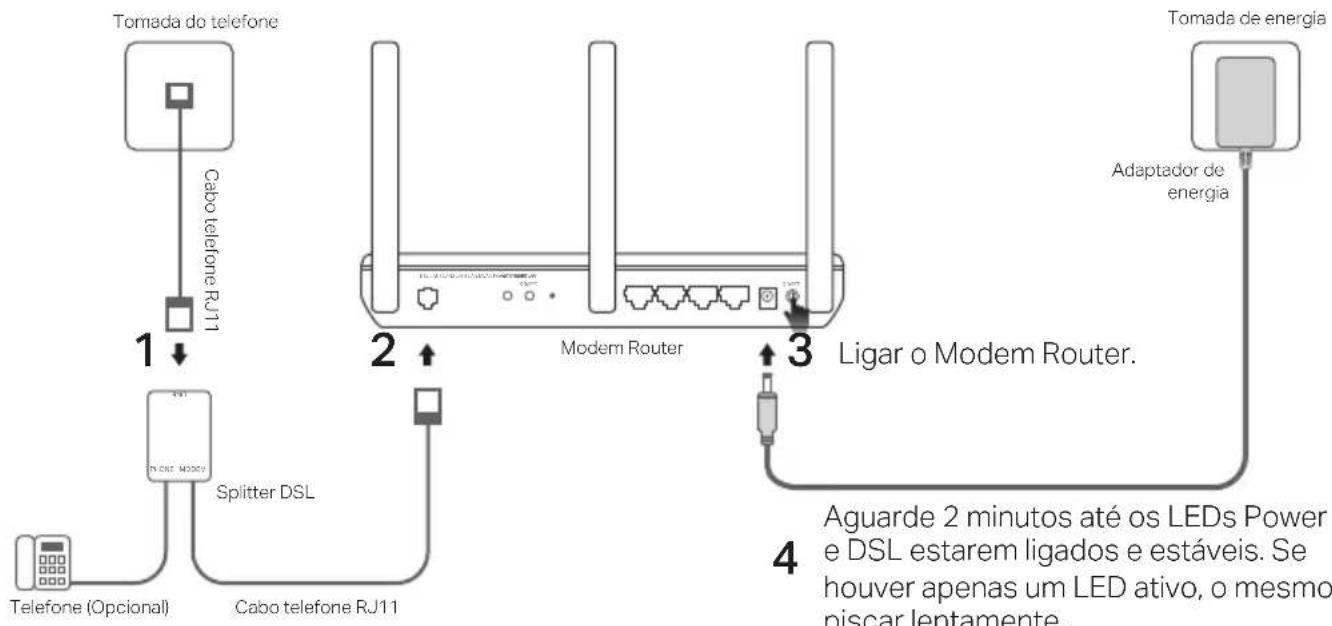

Se não necessitar do serviço de telefone, ligue diretamente o modem Router à tomada de telefone

utilizando um cabo de telefone RJ11, e siga os passos 3 e 4 para concluir a instalação.

4 PHONE LINE MODEM 3

1 2 DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWERON/OFFWPS RESETWiFiON/OFF * A imagem pode ser diferente do produto atual.Nota: Se o estado dos LEDs for diferente, por favor consulte o FAQ (Perguntas frequentes) > Q2. Aguarde 2 minutos até os LEDs Power

e DSL estarem ligados e estáveis. Se

houver apenas um LED ativo, o mesmo irá

piscar lentamente. Tomada do telefoneCabo telefone RJ11Modem Router Ligar o Modem Router. Tomada de energiaSplitter DSL Telefone (Opcional)Cabo telefone RJ11Adaptador de energiaPortuguês

192.168.1.1 na barra de endereço do seu

Nota: Se não for apresentada a página de gestão do Router,

por favor consulte o FAQ (Perguntas frequentes) > Q1.

http://tplinkmodem.net

B Crie uma nova palavra-passe para autenticar

no futuro, ou utilize simplesmente admin para

o utilizador e palavra-passe.

C Aceda à página Quick Setup ou Quick Start

e siga as instruções passo-a-passo para

completar a configuração inicial.

1 Ligue o seu computador ao modem Router via

cabo de rede Ethernet ou por Wi-Fi

Ethernet a uma das portas LAN (1/2/3/4). DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWERON/OFFWPS RESETWiFiON/OFF Wi-Fi

Ligue-se por Wi-Fi utilizando o SSID (nome

da rede) e a palavra-passe Wi-Fi (Wireless

Password), impressas na etiqueta do produto

na parte inferior do router.

Pode agora desfrutar do seu acesso à

Internet. Cabo Ethernet33

Caso já tenha um modem ou a sua internet seja

disponibilizada por um ponto de rede Ethernet

na parede, poderá mudar para modo Wireless

Router. Siga os seguintes passos para congurar.

1 Conecte o seu computador ao router (portas

LAN 1/2/3) através de cabo Ethernet ou por

Nota: O SSID (nome da rede) e password wireless estão

impressos na etiqueta identicativa de produto.

2 Congure o router através da página de

A Abra o web browser da sua preferência

e introduza http://tplinkmodem.net ou

Nota: Se não for apresentada a página de gestão do Router,

por favor consulte o FAQ (Perguntas frequentes) > Q1.

B Crie uma nova palavra-passe para autenticar

no futuro, ou utilize simplesmente admin para

o utilizador e palavra-passe.

C Em Advanced > Operation Mode altere para

4 Termine a conguração em Basic > Internet.

Pode agora disfrutar do seu acesso à

Internet. Para congurações avançadas, por

favor consulte o Guia de Utilizador no site

ocial da TP-Link em www.tp-link.com/pt/

FAQ (Perguntas Frequentes)

Q1. O que posso fazer se a página de login não estiver disponível?

R1. Se o computador tiver um IP xo, altere as denições da sua placa de rede para obter IP automaticamente a partir do modem

R2. Verique se o endereço http://tplinkmodem.net está corretamente introduzido no seu explorador de internet e pressione

R3. Utilize outro explorador de internet e tente novamente.

R4. Reinicie o seu modem Router e tente novamente.

R5. Desative e ative a sua placa de rede.

Q2. O que posso efetuar caso o LED de estado não estiver correto?

R1. Verique as ligações por cabo e certique-se que estão todas ligadas corretamente, incluindo a ligação telefónica e o adap-

R2. Reponha as congurações de fábrica do seu modem router.

R3. Remova o splitter DSL e ligue diretamente o seu modem router à cha telefónica. Recongure novamente o modem router

seguindo os passos descritos no Guia Rápido de Conguração.

A app TP-Link Tether proporciona uma forma simples e intuitiva para gerir o seu Router.

Poderá bloquear dispositivos indesejados, congurar o Controlo Parental, denições Wi-Fi

Pesquise o código QR para descarregar a App TP-Link Tether a partir da Apple App Store ou

Nota: O Tether não é suportado por alguns routers. Verique a descrição da aplicação antes de efetuar o download.35

R4. Contacte o seu ISP e verique se a sua linha DSL está em bom estado.

R5. Se tentou todas as sugestões acima descritas e se ainda assim o problema se mantém, contacte o nosso suporte técnico.

Q3. O que fazer se não tiver acesso à internet?

R1. Certique-se que o cabo telefónico e Ethernet estão ligados corretamente.

R2. Tente aceder à página de gestão do modem router usando o endereço por defeito http://tplinkmodem.net. Se conseguiu,

tente as sugestões seguintes. Se não, altere as denições da sua placa de rede para obter IP automaticamente a partir do

R3. Consulte o seu ISP e certique-se que todos os VPI/VCI (ou VLAN ID), tipo de ligação, nome de utilizador e senha estão

corretos. Caso contrário, por favor corrija as denições e tente novamente.

R4. Reponha as denições de fábrica do modem router e recongure-o a partir das instruções no Guia de Conguração Rápido.

R5. Se tentou todas as sugestões acima descritas e se ainda assim o problema se mantém, contacte o nosso suporte técnico.

Q4. O que posso fazer se me esquecer da palavra-passe de acesso?

• Palavra-passe da página de gestão:

R. Consulte o FAQ > Q5 para repor as denições do Router. Crie uma nova palavra-passe para utilizar nos futuros acessos ou

utilize admin para o campo de utilizador e palavra-passe.

• Palavra-passe da Rede Wi-Fi:

R1. A palavra-passe/PIN por defeito da rede Wi-Fi, encontra-se impressa na etiqueta do produto do modem Router.

R2. Se a palavra-passe por defeito da rede Wi-Fi tiver sido alterada, por favor aceda à interface de gestão Web do Router para

obter ou redenir a mesma.

Q5. Como efetuar o restauro para as denições de fábrica do modem router?

R1. Com o modem Router ligado à energia elétrica, pressione o botão RESET do modem router até vericar que existe uma

alteração no comportamento dos LEDs, e de seguida liberte o botão.

R2. Autentique-se na interface de gestão Web do modem router, e aceda a System Management (Gestão de Sistema) para repor

as denições de fábrica do modem router.Suomi

Informação de Segurança

• Mantenha o dispositivo afastado da água, fogo, humidade e ambientes quentes.

• Não tente abrir, reparar ou modicar o dispositivo.

• Não utilize um carregador ou cabo USB danicado para carregar o dispositivo.

• Não utilize carregadores que não sejam os recomendados.

• Não utilize este dispositivo em locais onde dispositivos Wi-Fi não são autorizados.

• O adaptador deve ser instalado perto do equipamento e estar acessível.

Por favor leia e siga as instruções de segurança acima quando operar o dispositivo. Não é garantido queacidentes ou estragos possam ocorrer devido à utilização incorreta do produto. Por favor utilize este

produto corretamente.

Garantia Limitada de Produto TP-Link de 3 Anos

Apenas para Produtos da Marca TP-Link.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-Link garante o produto de hardware da marca TP-Link contido na embalagem original contra

defeitos nos materiais e na construção, quando utilizado em condições normais e de acordo com

as orientações da TP-Link, por um período de TRÊS ANOS a contar a partir da data de compra pelo

A TP-Link declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições

das diretivas 2014/53/UE, 2009/125 /CE, 2011/65 /UE

A declaração original de conformidade UE pode ser encontrada em https://www.tp-link.com/en/ce.
