BEDIENUNGSANLEITUNG TDW8970B TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

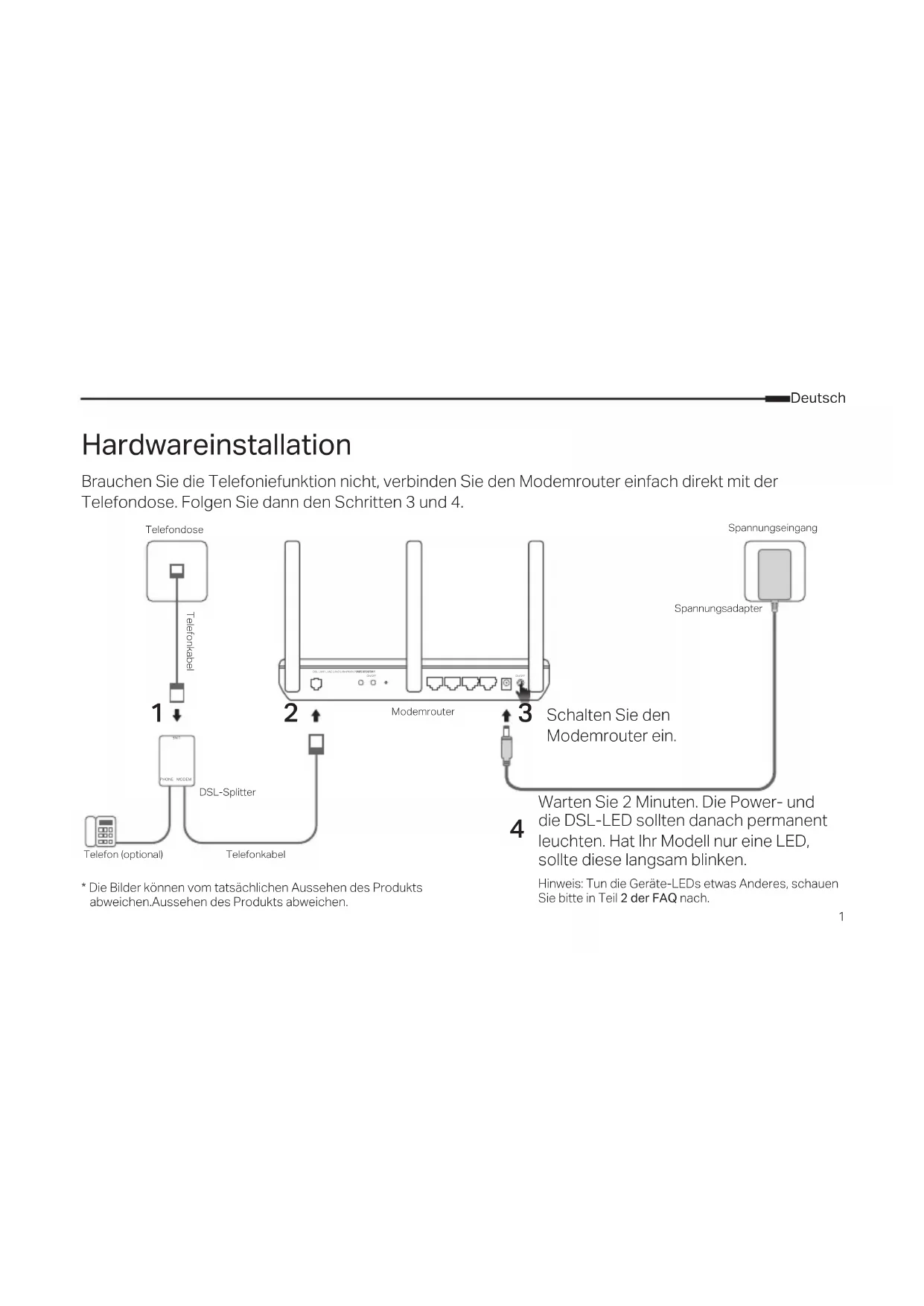

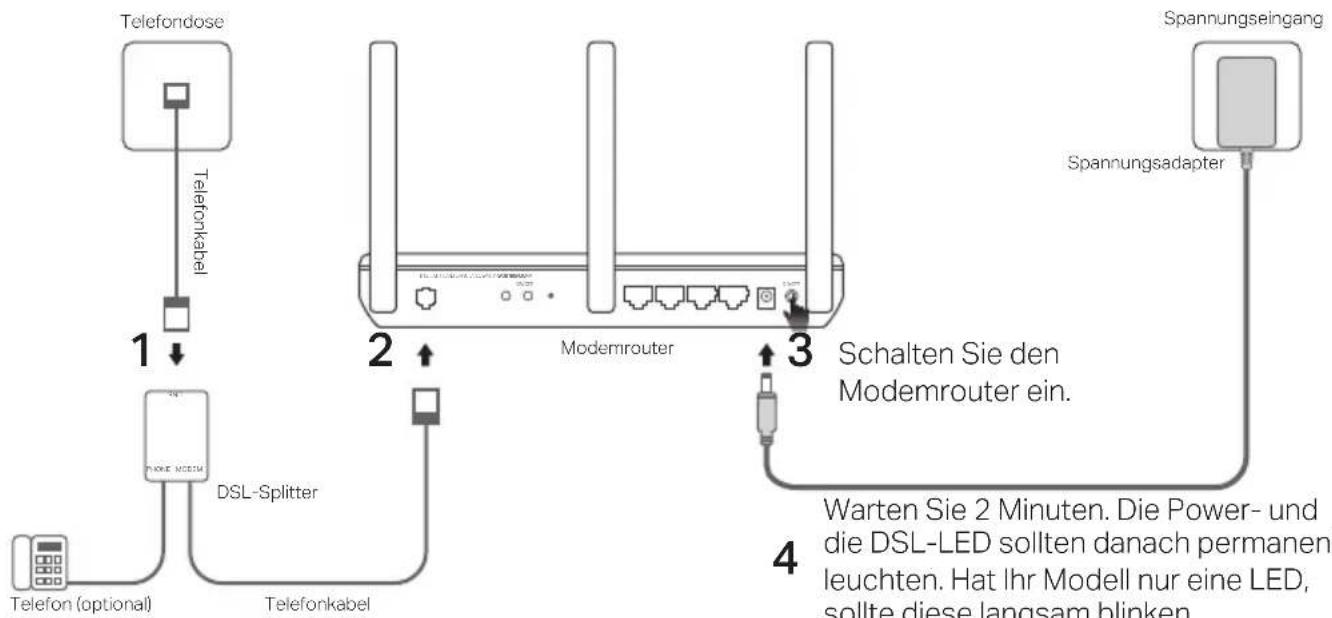

Hardwareinstallation

Brauchen Sie die Telefoniefunktion nicht, verbinden Sie den Modemrouter einfach direkt mit der

Telefondose. Folgen Sie dann den Schritten 3 und 4.

1 2 DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWERON/OFFWPS RESETWiFiON/OFF* Die Bilder können vom tatsächlichen Aussehen des Produkts abweichen.Aussehen des Produkts abweichen.Hinweis: Tun die Geräte-LEDs etwas Anderes, schauen Sie bitte in Teil 2 der FAQ nach. Warten Sie 2 Minuten. Die Power- und

die DSL-LED sollten danach permanent

leuchten. Hat Ihr Modell nur eine LED,

sollte diese langsam blinken. TelefondoseTelefonkabelTelefonkabelModemrouter Schalten Sie den

Modemrouter ein. SpannungseingangSpannungsadapterDSL-Splitter Telefon (optional)Deutsch

Kongurieren via Webbrowser

2 Kongurieren des Modemrouters über einen

A Starten Sie Ihren Webbrowser und

besuchen Sie http://tplinkmodem.net oder

Hinweis: Erscheint die Login-Seite nicht, schauen Sie bitte

unter Teil 1 der FAQ (Häug gestellte Fragen) nach.

http://tplinkmodem.net

B ergeben Sie für zukünftige Logins ein

eigenes Passwort oder verwenden Sie

admin als Benutzername und Passwort.

C Starten Sie die Quick Setup

(Schnellinstallation)/Quick Start und folgen

Sie den Schritt-für-Schritt-Anweisungen, um

die Erstkonfiguration zu tätigen.

1 Verbinden Ihres Computers mit dem Modem-

router über Kabel oder WLAN Kabelgebunden

Verbinden Sie Ihren Computer mittels eines

Ethernet-kabels mit einem der vier LAN-Ports.

DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWERON/OFFWPS RESETWiFiON/OFF WLAN Verbinden Sie sich drahtlos unter Verwendung

der SSID (WLAN-Name) und des WLAN-

Passworts (Wireless Password) vom Etikett auf

der Unterseite des Modemrouters.

Viel Spaß im Internet. Ethernetkabel3

Wenn Sie bereits ein Modem besitzen oder Ihr

Internet direkt aus einer Ethernet-Steckdose

kommt, können Sie in den WLAN-Router-Modus

wechseln. Führen Sie die folgenden Schritte aus

und richten Sie sie ein.

1 Anschluss Ihres Computers an den Router

(LAN 1/2/3-Port) über eine drahtgebundene

oder drahtlose Verbindung.

Hinweis: Die SSIDs (Netzwerknamen) und das drahtlose

Passwort sind auf dem Produktetikett angegeben.

2 Konguration des Modem-Routers über einen

A Starten Sie einen Webbrowser und

geben Sie http://tplinkmodem.net oder

Hinweis: Erscheint die Login-Seite nicht, schauen Sie bitte

unter Teil 1 der FAQ (Häug gestellte Fragen) nach.

Sie haben bereits ein Modem?

B ergeben Sie für zukünftige Logins ein

eigenes Passwort oder verwenden Sie admin

als Benutzername und Passwort.

C Gehen Sie zur Seite Erweitert > Betriebstart

und wechseln Sie in den WLAN-Router,

warten Sie, bis der Neustart abgeschlossen

3 Anschluss des Modems an den LAN4/WAN-

Port des Routers über ein Ethernet-Kabel.

4 Gehen Sie dann zu Basiseinstellungen >

Internet, um die Einrichtung abzuschließen.

Viel Spaß im Internet.

DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWER ON/OFFWPS RESETWiFiON/OFF DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWER ON/OFF WPS RESETWiFi ON/OFF EthernetkabeModemSpannungs-adapter Erweiterte Einstellungen werden im auf

TP-Links ozieller Webpräsenz www.tp-link.de

erhältlichen Handbuch behandelt.

http://tplinkmodem.netDeutsch

FAQ (Häug gestellte Fragen)

F1. Was kann ich tun, wenn die Login-Seite nicht erscheint?

A1. Verfügt Ihr Computer über eine statische/feste IP-Adresse, kongurieren Sie ihn so, dass er seine IP-Adresse automatisch

vom Modemrouter bezieht.

A2. Stellen Sie sicher, dass Sie http://tplinkmodem.net korrekt eingegeben haben.

A3. Verwenden Sie einen anderen Webbrowser.

A4. Starten Sie Ihren Modemrouter neu.

A5. Deaktivieren und aktivieren Sie den verwendeten (W)LAN-Adapter.

F2. Was kann ich tun, wenn der LED-Status nicht korrekt ist?

A1. Überprüfen Sie Ihre Verkabelung. Stellen Sie sicher, dass Telefonkabel und Spannungsadapter korrekt angeschlossen sind.

A2. Setzen Sie Ihren Modemrouter auf Werkseinstellungen zurück.

A3. Entfernen Sie Ihren DSL-Splitter, verbinden Sie Ihren Modemrouter direkt mit der Telefondose und kongurieren Sie ihn anhand

der Anweisungen in dieser Schnellinstallationsanleitung neu.

A4. Kontaktieren Sie Ihren Internetdiensteanbieter, um sicherzustellen, dass Ihr DSL-Anschluss in Ordnung ist.

A5. Haben Sie all dies ausprobiert und das Problem besteht weiterhin, wenden Sie sich bitte an unseren Technischen Kundendienst.

TP-Links App Tether bietet eine einfache Möglichkeit, Ihren Router zu verwalten. Sie können

unerwünschte Geräte blockieren, die Kindersicherung einrichten, Ihre WLAN-Einstellungen

Scannen Sie den QR-Code, um TP-Links App Tether vom Apple-App-Store oder Google

Play herunterzuladen und zu installieren.

Hinweis: Tether wird noch nicht von allen Modellen unterstützt. Bitte überprüfen Sie die App-Beschreibung, bevor Sie die App installieren.5

F3. Was kann ich tun, wenn ich keinen Internetzugri habe?

A1. Stellen Sie sicher, dass Telefon- und Ethernet-Kabel korrekt angeschlossen sind.

A2. Schauen Sie, ob Sie sich unter der Standardadresse http://tplinkmodem.net in den Modemrouter einloggen können. Falls ja,

fahren Sie fort. Falls nein, kongurieren Sie Ihren Computer so, dass er seine IP-Adresse automatisch vom Modemrouter bezie-

A3. Fragen Sie bei Ihrem Internetdiensteanbieter nach, ob VPI/VCI-Werte, VLAN-ID, Verbindungstyp und Benutzerdaten korrekt

sind. Korrigieren Sie diese gegebenenfalls.

A4. Setzen Sie Ihren Modemrouter auf Werkseinstellungen zurück und kongurieren Sie ihn anhand der Anweisungen in dieser

Schnellinstallationsanleitung neu.

A5. Haben Sie all dies ausprobiert und das Problem besteht weiterhin, wenden Sie sich bitte an unseren Technischen Kundend-

F4. Was kann ich tun, wenn ich mein Passwort vergessen habe?

• Handelt es sich um das Passwort der Weboberäche:

A. Schauen Sie in Teil 5 der FAQ (Häug gestellte Fragen), um herauszunden, wie Sie Ihren Router zurücksetzen. Vergeben Sie

dann für zukünftige Logins ein Passwort oder verwenden Sie admin als Benutzername und Passwort.

• Haben Sie Ihr WLAN-Passwort vergessen:

A1. Das Standard-WLAN-Passwort/PIN ist auf dem Aufkleber auf dem Gerät zu nden.

A2. Haben Sie das Passwort geändert,

loggen Sie sich in die Weboberäche Ihres Routers ein, um Ihr WLAN-Passwort

einzusehen oder zu ändern.

F5. Wie setze ich meinen Modemrouter auf Werkseinstellungen zurück?

A1. Drücken Sie die RESET-Taste auf der Rückseite des Modemrouters, während dieser läuft. Leuchten alle LEDs auf, können Sie

A2. Loggen Sie sich in die Weboberäche Ihres Modemrouters ein und gehen Sie in die Systemverwaltung, um Ihren Modemrout-

er zurückzusetzen.English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.

• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.

• Verwenden Sie kein beschädigtes Ladegerät oder USB-Kabel, um Ihren Akku zu laden.

• Verwenden Sie ausschließlich das empfohlene Ladegerät.

• Betreiben Sie das Gerät nur an Orten, wo dies erlaubt ist.

• Der Adapter muss in eine Steckdose nah am Gerät gesteckt werden und leicht zugänglich sein.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung

können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät

peglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich

Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren

ab Kauf durch den Endverbraucher.English

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien

2014/53/EU, 2009/125/EG

, 2011/65/EU und (EU)2015/863 erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden:

https://www.tp-link.com/en/ce.
