MANUAL DE USUARIO TDW8970B TP-LINK

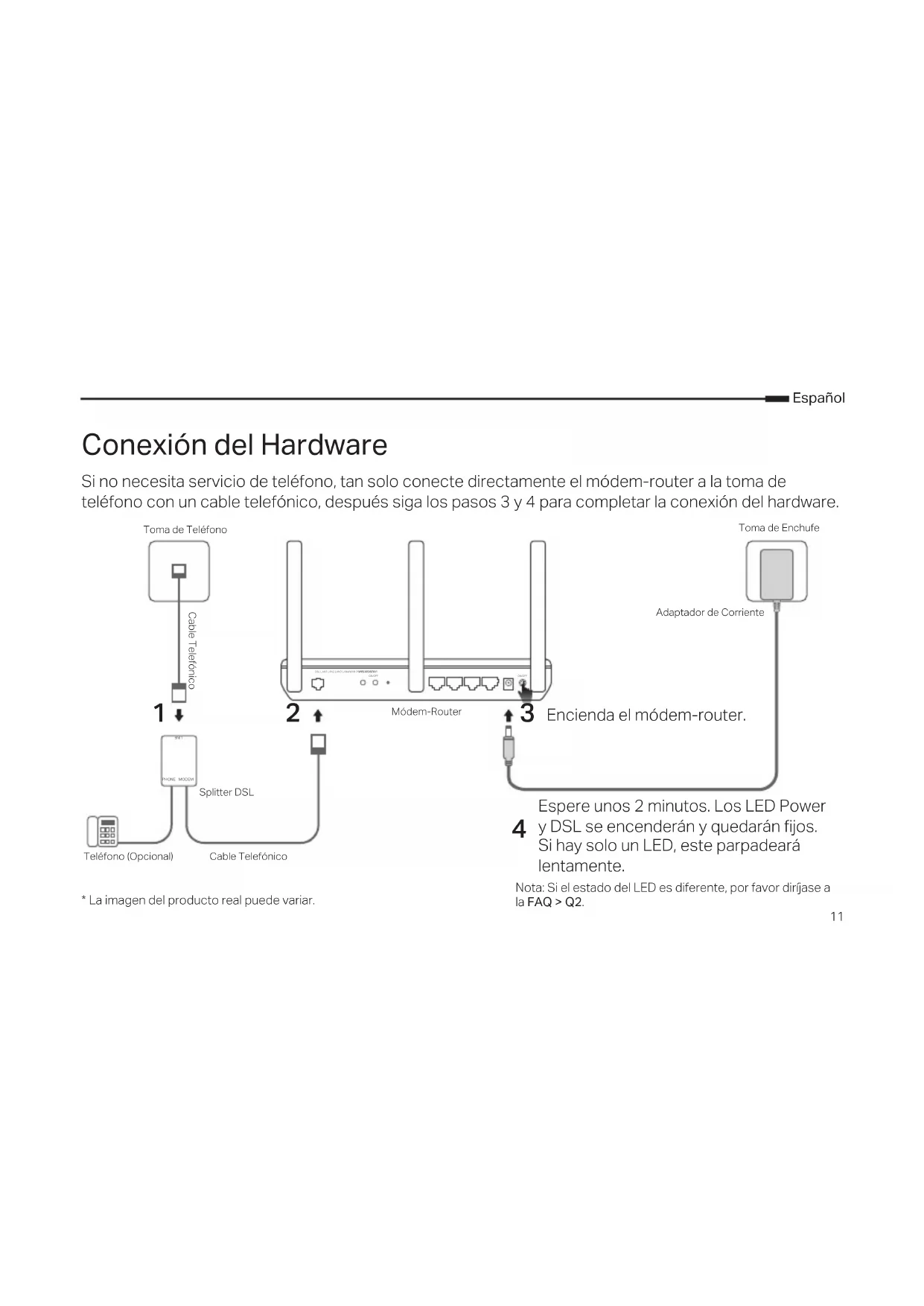

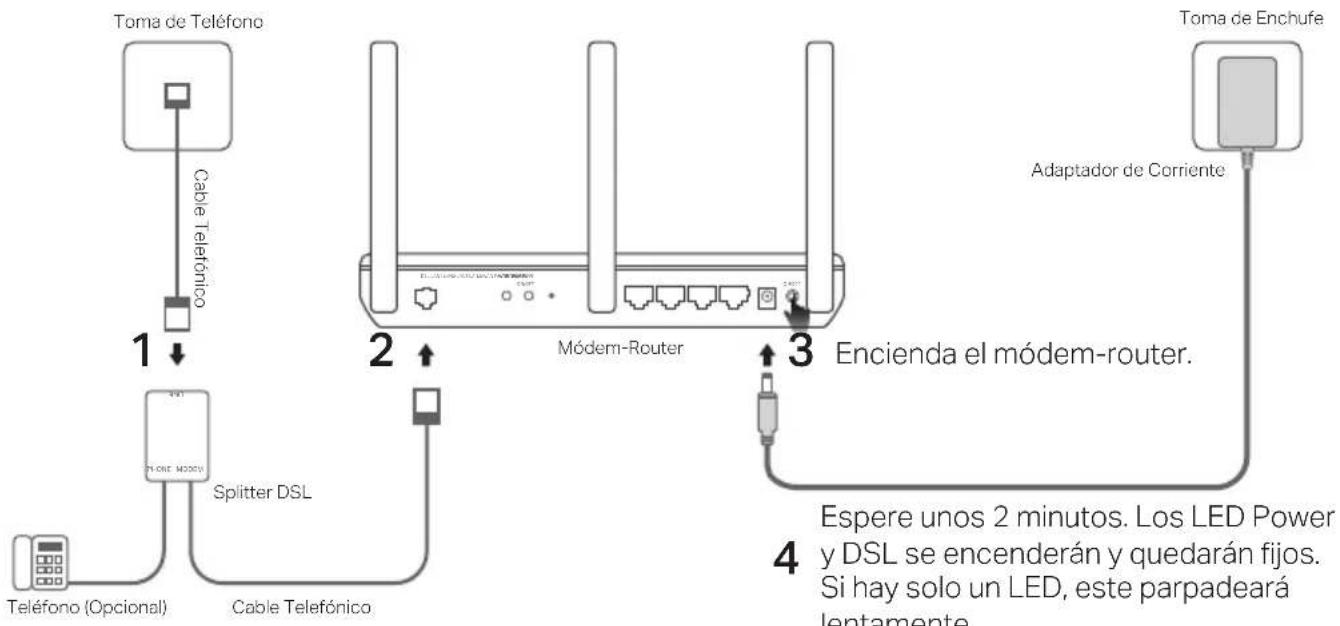

Conexión del Hardware

Si no necesita servicio de teléfono, tan solo conecte directamente el módem-router a la toma de

teléfono con un cable telefónico, después siga los pasos 3 y 4 para completar la conexión del hardware.

4 PHONE LINE MODEM 3

1 2 DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWERON/OFFWPS RESETWiFiON/OFF* La imagen del producto real puede variar.Nota: Si el estado del LED es diferente, por favor diríjase a la FAQ > Q2. Espere unos 2 minutos. Los LED Power

y DSL se encenderán y quedarán jos.

Si hay solo un LED, este parpadeará

lentamente. Toma de TeléfonoCable TelefónicoMódem-Router Encienda el módem-router. Toma de EnchufeSplitter DSL Teléfono (Opcional)Cable TelefónicoAdaptador de CorrienteEspañol

Conguración por medio de Navegador Web

2 Conguración del módem-router mediante

A Arranque un navegador web y escriba

http://tplinkmodem.net o 192.168.1.1.

Nota: Si la página de acceso no aparece, por favor diríjase

http://tplinkmodem.net

B En algunos routers, necesitará crear una

contraseña para futuros inicios de sesión,

en otros utilice admin tanto para nombre de

usuario como para contraseña.

C Vaya a la página de Configuración Rápida

(Quick Setup)/Inicio Rápido (Quick Start)

y siga las instrucciones paso a paso para

completar la configuración inicial.

1 Conecte su ordenador al módem-router

mediante conexión cableada o conexión

utilizando un cable Ethernet. DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWERON/OFFWPS RESETWiFiON/OFF Por Wi-Fi

Conéctese inalámbricamente utilizando el SSID

(nombre de red) y Contraseña Inalámbrica

(Wireless Password) impresos en la etiqueta

del producto en la parte trasera del módem-

Ahora puede disfrutar de su conexión a

Internet. Cable Ethernet13

Si ya tienes un módem o tu Internet proviene

directamente de una toma Ethernet de pared,

puedes cambiar el modo a Router inalámbrico.

Sigue los pasos a continuación y congure el

1 Conecta tu ordenador al Router (puerto LAN

1/2/3) a través de una conexión por cable o

Nota: Los SSID (nombres de red) y la contraseña inalámbrica

están impresos en la etiqueta del producto.

2 Conguración del Router módem a través de

A Inicia un navegador web y escribe

http://tplinkmodem.net o 192.168.1.1.

Nota: Si la página de acceso no aparece, por favor diríjase

B Crea una contraseña para futuros intentos de

inicio de sesión o usa admin para nombre de

¿Ya tienes un módem?

usuario y contraseña para algunos Routers.

C Ve a la página Avanzado> Modo de

operación (Advanced > Operation Mode)

y cambia al Modo de Router inalámbrico

(Wireless Router Mode), espera hasta que

finalice el reinicio.

3 Conecta el módem al puerto LAN4 / WAN del

Router mediante un cable Ethernet.

4 Ve a Básico> Internet (Basic > Internet) para

nalizar la conguración.

Ahora puede disfrutar de su conexión a Internet.

Para conguraciones más avanzadas,

diríjase a la Guía de Usuario en la página

ocial de TP-Link en www.tp-link.es.

DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWER ON/OFFWPS RESETWiFiON/OFF DSL LAN1 LAN2 LAN3 LAN4/WAN POWER POWER ON/OFF WPS RESETWiFi ON/OFF Cable EthernetMódemAdaptador de Corriente http://tplinkmodem.netEspañol

FAQ (Preguntas Frecuentes)

Q1. ¿Qué puedo hacer si la página de acceso no aparece?

A1. Si el ordenador está congurado con dirección IP estática o ja, cambie la conguración para obtener una dirección IP

automáticamente del módem-router.

A2. Verique que http://tplinkmodem.net está introducido correctamente en el navegador web y pulse Enter.

A3. Utilice otro navegador web e inténtelo de nuevo.

A4. Reinicie su módem-router e inténtelo de nuevo.

A5. Deshabilite y habilite el adaptador de red activo.

Q2. ¿Qué puedo hacer si el LED de estado no es correcto?

A1. Compruebe sus cables y asegúrese que están conectados correctamente, incluyendo las líneas de teléfono y fuente de

A2. Restaure su módem-router a sus valores de fábrica por defecto.

A3. Quite el splitter DSL, conecte directamente el módem-router al jack de teléfono y después congure el módem-router

siguiendo las instrucciones de esta Guía de Instalación Rápida.

A4. Contacte con su ISP para vericar si la línea dSL está en buenas condiciones.

A5. Si ha intentado todas las sugerencias anteriores y el problema persiste, contacte con nuestro Soporte Técnico.

La app TP-Link Tether proporciona una manera simple e intuitiva de acceder y gestionar

su router. Puede bloquear dispositivos que no sean bienvenidos, estableciendo un Control

Parental, congurando sus ajustes inalámbricos y mucho más.

Escanee el código QR para descargar la app TP-Link Tether del Apple Store o Google Play.

Nota: Tether no es compatible con algunos routers. Por favor compruebe la descripción de la app antes de su descarga.15

Q3. ¿Qué puedo hacer si no puedo acceder a Internet?

A1. Asegúrese que el teléfono y los cables Ethernet están conectados correctamente.

A2. Intente acceder a la página de gestión web del módem-router utilizando la dirección por defecto http://tplinkmodem.net. Si

puede acceder, intente las siguientes sugerencias. Si no puede, cambie la conguración de su ordenador para obtener una

dirección IP automáticamente de su módem-router.

A3. Consulte su ISP y asegúrese que VPI/VCI (o ID de VLAN), Tipo de Conexión, nombre de usuario y contraseña de la cuenta

están correctos. Si no lo están, reemplácelos con la conguración correcta e inténtelo de nuevo.

A4. Restaure el módem-router a sus valores de fábrica por defecto y vuelva a congurar el módem-router siguiendo las

instrucciones de esta Guía de Instalación Rápida.

A5. Si ha intentado todas las sugerencias anteriores y el problema persiste, contacte con nuestro Soporte Técnico.

Q4. ¿Qué puedo hacer si he olvidado mi contraseña?

• Contraseña de la página de gestión web:

A. Diríjase a la FAQ > Q5 para resetear el router y después cree una contraseña para futuros inicios de sesión o utilice admin

tanto para nombre de usuario como para contraseña en algunos routers.

• Contraseña de red inalámbrica:

A1. La Contraseña/PIN Inalámbrica por defecto está impresa en la etiqueta del producto del módem-router.

A2. Si la contraseña inalámbrica ha sido cambiada, acceda a la página de Gestión Web del router para recuperar o restaurar su

contraseña inalámbrica.

Q5. ¿Cómo restauro el módem-router a sus valores de fábrica por defecto?

A1. Con el módem-router encendido, presione y mantenga pulsado el botón RESET del módem-router hasta que haya un cambio

obvio de los LEDs y después suelte el botón.

A2. Acceda a la página de gestión web del módem-router y vaya a la página de gestión del sistema para restaurar el

módem-router.Ελληνικά

period of THREE YEARS form the date of original retail purchase by the end-user purchaser.Español

Información de Seguridad

• Mantenga el dispositivo fuera del agua, fuego, humedad o entornos calurosos.

• No intente desmontarlo, repararlo o modicar el dispositivo.

• No utilice para cargar el dispositivo cargadores o cables USB dañados.

• No utilice cualquier otro cargador diferente al recomendado.

• No utilice el dispositivo donde los dispositivos inalámbricos no están permitidos.

• El adaptador debe ser instalado cerca del equipo y en un lugar de fácil acceso.

Por favor lea y siga las indicaciones anteriores de seguridad cuando el dispositivo esté funcionando.

No nos haremos responsables de posibles daños o accidentes que puedan ocurrir debido a un

uso incorrecto del dispositivo. Por favor utilice este producto de manera correcta y bajo su propia

Garantía limitada de 3 años para productos de TP-Link

Sólo para productos que porten la marca TP-Link.

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS Y EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.TP-Link garantiza el producto de hardware que porta la marca TP-Link contenido en la caja original

contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las

directrices de TP-Link por un periodo de TRES AÑOS desde la fecha original de compra en la tienda por

parte del usuario nal adquiriente.

Por la presente TP-Link declara que este dispositivo cumple con los requisitos esenciales y otras

disposiciones relevantes de las directivas 2014/53/UE, 2009/125/CE, 2011/65/UE y (UE)2015/863.

La declaración original CE de la conformidad puede encontrarse en: https://www.tp-link.com/en/ce.
