KÄYTTÖOHJE BPM Wrist 7500 TOPCOM

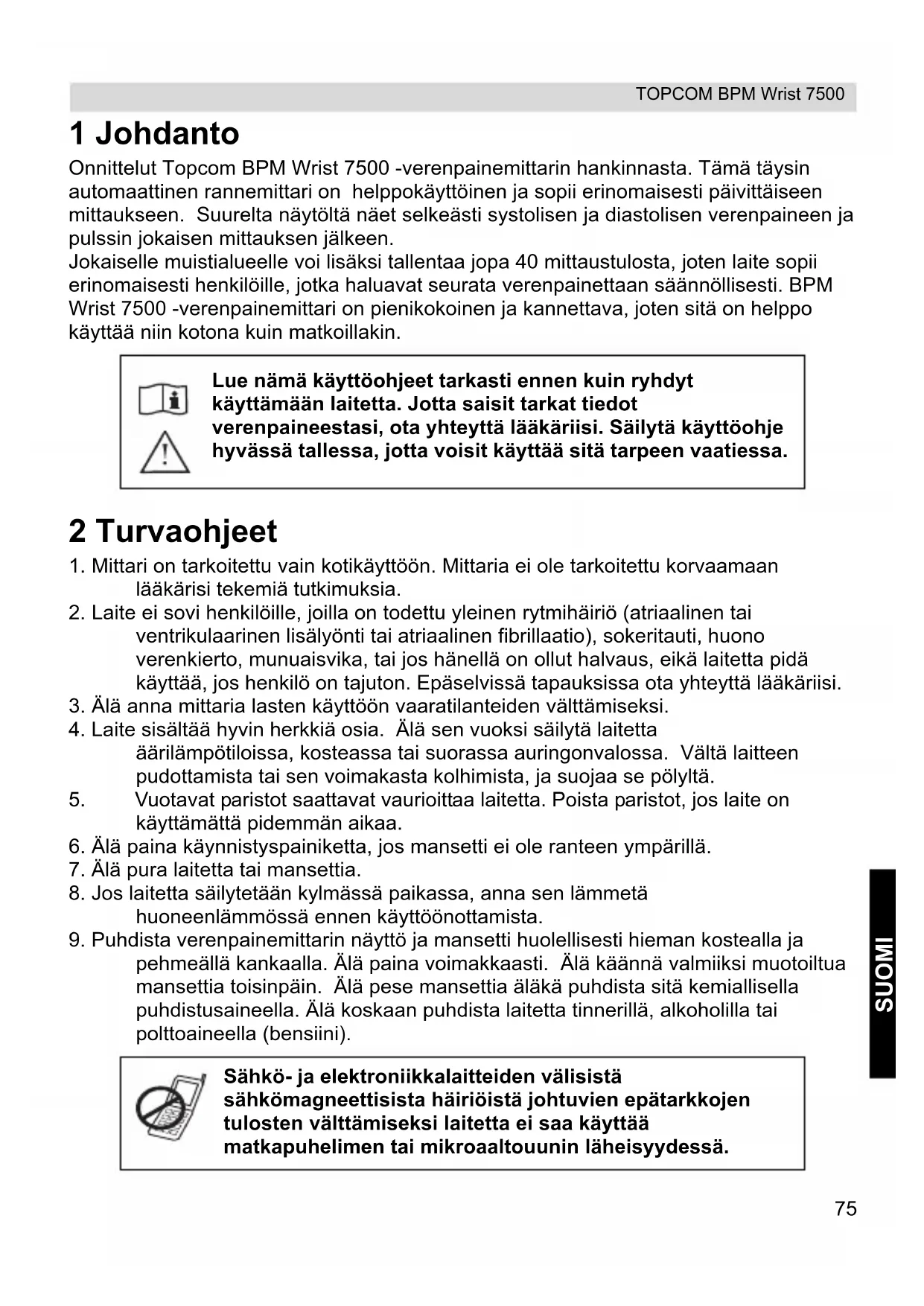

1. Mittari on tarkoitettu vain kotikäyttöön. Mittaria ei ole tarkoitettu korvaamaan

lääkärisi tekemiä tutkimuksia.

2. Laite ei sovi henkilöille, joilla on todettu yleinen rytmihäiriö (atriaalinen tai

ventrikulaarinen lisälyönti tai atriaalinen fibrillaatio), sokeritauti, huono verenkierto, munuaisvika, tai jos hänellä on ollut halvaus, eikä laitetta pidä käyttää, jos henkilö on tajuton. Epäselvissä tapauksissa ota yhteyttä lääkäriisi.

3. Älä anna mittaria lasten käyttöön vaaratilanteiden välttämiseksi.

4. Laite sisältää hyvin herkkiä osia. Älä sen vuoksi säilytä laitetta

äärilämpötiloissa, kosteassa tai suorassa auringonvalossa. Vältä laitteen pudottamista tai sen voimakasta kolhimista, ja suojaa se pölyltä.

5. Vuotavat paristot saattavat vaurioittaa laitetta. Poista paristot, jos laite on

käyttämättä pidemmän aikaa.

6. Älä paina käynnistyspainiketta, jos mansetti ei ole ranteen ympärillä.

7. Älä pura laitetta tai mansettia.

8. Jos laitetta säilytetään kylmässä paikassa, anna sen lämmetä

huoneenlämmössä ennen käyttöönottamista.

9. Puhdista verenpainemittarin näyttö ja mansetti huolellisesti hieman kostealla ja

pehmeällä kankaalla. Älä paina voimakkaasti. Älä käännä valmiiksi muotoiltua mansettia toisinpäin. Älä pese mansettia äläkä puhdista sitä kemiallisella puhdistusaineella. Älä koskaan puhdista laitetta tinnerillä, alkoholilla tai polttoaineella (bensiini). Lue nämä käyttöohjeet tarkasti ennen kuin ryhdyt käyttämään laitetta. Jotta saisit tarkat tiedot verenpaineestasi, ota yhteyttä lääkäriisi. Säilytä käyttöohje hyvässä tallessa, jotta voisit käyttää sitä tarpeen vaatiessa. Sähkö- ja elektroniikkalaitteiden välisistä sähkömagneettisista häiriöistä johtuvien epätarkkojen tulosten välttämiseksi laitetta ei saa käyttää matkapuhelimen tai mikroaaltouunin läheisyydessä.76 TOPCOM BPM Wrist 7500 3 Hyödyllisiä vinkkejä Tässä muutamia hyödyllisiä vinkkejä, joiden avulla saat tarkempia mittaustuloksia:

• Älä mittaa verenpainetta välittömästi raskaan aterian jälkeen. Jotta mittaustulokset olisivat mahdollisimman oikeat, odota tunti ennen mittausta.

• Älä tupakoi tai nauti alkoholia ennen verenpaineen mittausta.

• Älä mittaa verenpainetta, jos olet fyysisesti väsynyt.

• Muista olla rentona mittauksen aikana. Yritä levätä 15 minuuttia ennen mittausta.

• Älä mittaa verenpainetta, jos olet stressaantunut tai jännität.

• Älä mittaa verenpainetta kuumeessa. Jos sinua paleltaa tai sinulla on kuuma, odota hetki ennen mittausta.

• Jos mittaria säilytetään hyvin kylmässä (lähes jäätymispisteessä), pidä mittaria lämpimässä ainakin tunti ennen käyttöönottamista.

• Pidä mittausten välillä noin 5 minuutin tauko. 4 Laitteen hävittäminen Kun et enää käytä laitetta, älä heitä sitä tavallisen kotitalousjätteen sekaan vaan vie se sähkö- ja elektroniikkalaitteiden kierrätystä varten perustettuun keräyspisteeseen. Tästä kertoo tuotteessa, käyttöohjeessa ja/tai pakkauksessa oleva symboli. Joitakin tuotteen materiaaleista voidaan kierrättää, jos viet tuotteen kierrätyspisteeseen. Kun käytät uudelleen joitakin käytettyjen tuotteiden raaka-aineita, osallistut tärkeällä tavalla ympäristön suojelemiseen. Ota yhteyttä paikallisiin viranomaisiin, jos tarvitset lisätietoja alueellasi sijaitsevista keräyspisteistä. 5 Verenpaine

5.1 Mikä on verenpaine?

Verenpaine on paine, joka kohdistuu valtimosuonien seinämiin, kun veri virtaa suonissa. Painetta, joka mitataan sydämen supistumisen aikana ja jolla veri siirtyy sydämestä suoniin, kutsutaan systoliseksi (yläpaine). Painetta, joka mitataan, kun sydän täyttyy keuhkoista palaavalla verellä, kutsutaan diastoliseksi (alapaine) verenpaineeksi.

5.2 Miksi verenpaine pitää mitata?

Erilaisista nykyajan ihmisiä vaivaavista terveysongelmista yleisimpiä ovat korkean verenpaineen aiheuttamat sairaudet. Korkealla verenpaineella on erittäin selkeä yhteys sydän- ja verisuonisairauksiin ja korkeaan kuolleisuuteen, mikä on tehnyt verenpaineen mittauksesta välttämättömän riskiryhmään kuuluvien henkilöiden löytämiseksi.77 TOPCOM BPM Wrist 7500 SUOMI

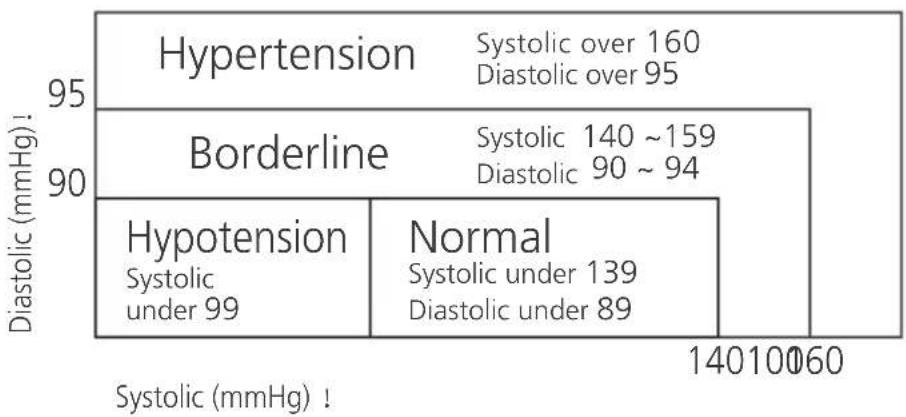

5.3 Verenpaineen tavoitearvot

Matalan ja korkean verenpaineen tunnistamiseen liittyvät verenpaineen tavoitearvot on määritelty Maailman terveysjärjestön (WHO) ja National High Blood Pressure Education Program -ohjelman avulla. Nämä tavoitearvot ovat kuitenkin vain suuntaa-antavia, sillä verenpaine vaihtelee eri ihmisillä, eri ikäryhmissä jne.On tärkeää, että käyt säännöllisesti lääkärisi vastaanotolla. Lääkärisi kertoo sinulle normaalin verenpaineesi sekä sen, milloin verenpaineesi on riskialueella.

5.4 Verenpaineen vaihtelu

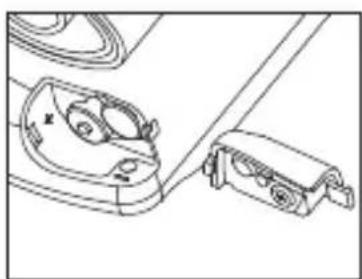

Verenpaine vaihtelee koko ajan! Sinun ei pidä huolestua, jos muutama mittaustulos on korkea. Verenpaine vaihtelee kuukauden ja jopa vuorokauden eri vaiheissa tilanteiden (mielen, kehon lämpötilan jne.) mukaan. 6 Paristojen asettaminen

• Avaa paristokotelo työntämällä kantta ulospäin. • Aseta koteloon 2 tavallista (AAA)-paristoa. Aseta paristojen navat kuvan mukaan.• Aseta paristolokeron kansi takaisin paikalleen.Systolic over 160 Diastolic over 95 Hypertension Systolic 140 ~159 Diastolic 90 ~ 94 Borderline Systolic under 139 Diastolic under 89 Normal Systolic under 99 Hypotension Systolic (mmHg) !

Diastolic (mmHg)! Älä aiheuta oikosulkua tai heitä paristoja tuleen. Poista paristo, jos laite on käyttämättä pidemmän aikaa.Paristot on vaihdettava, kun näytöllä näkyy paristojen heikosta latauksesta kertova kuvake .78 TOPCOM BPM Wrist 7500 7 Painikkeet 8 Näyttö

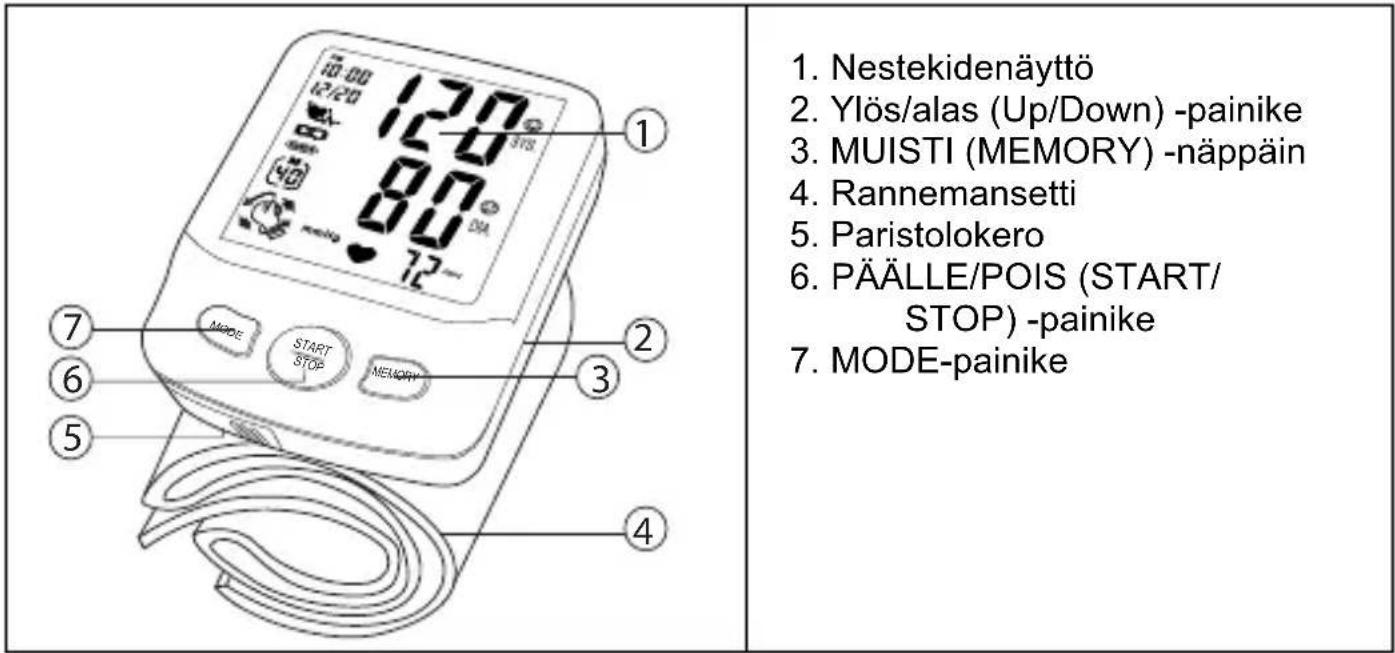

3. MUISTI (MEMORY) -näppäin

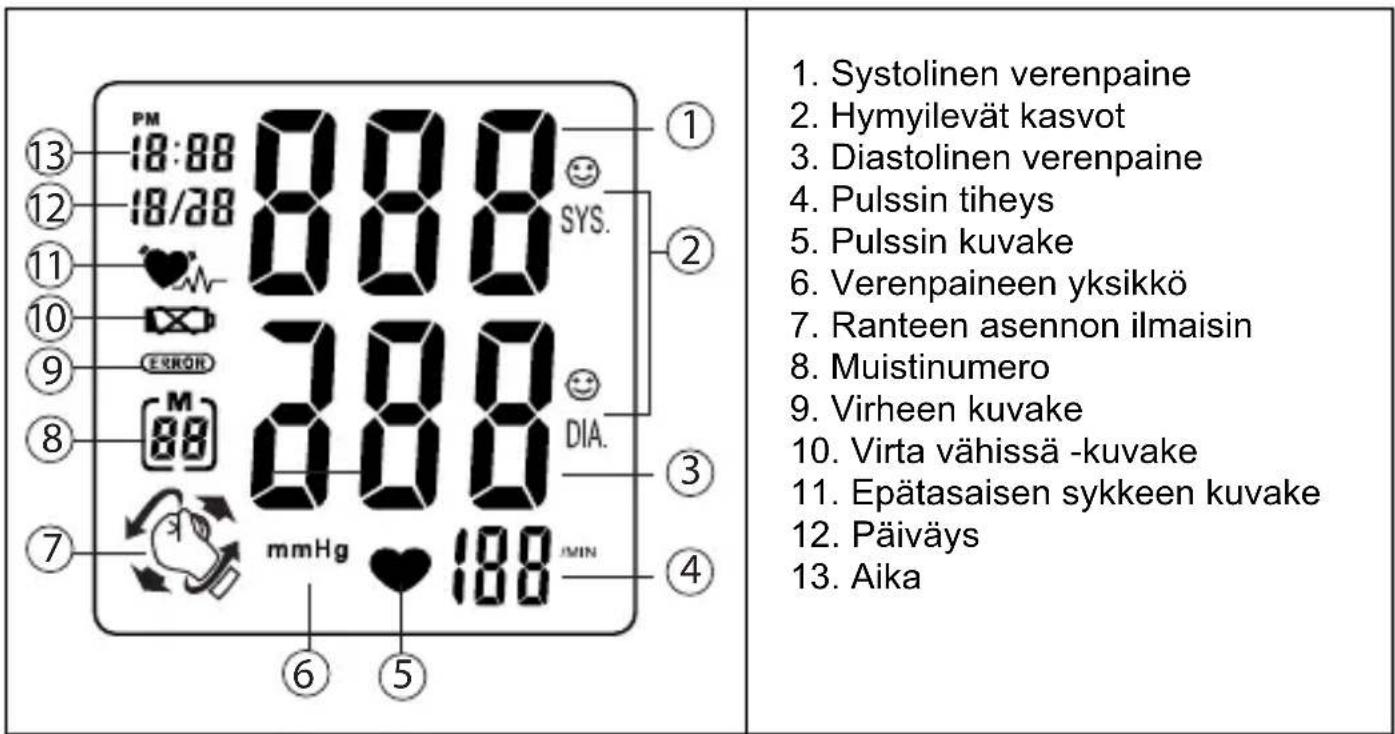

2. Hymyilevät kasvot

6. Verenpaineen yksikkö

7. Ranteen asennon ilmaisin

10. Virta vähissä -kuvake

11. Epätasaisen sykkeen kuvake

9.1 Kellonajan ja päiväyksen asetus

• Paina MODE-painiketta, niin kuukausi alkaa vilkkua näytössä.

• Paina YLÖS- tai ALAS (UP/DOWN) -painiketta muuttaaksesi kuukautta.

• Vahvista kuukauden valinta painamalla MODE-painiketta. Päivämäärä vilkkuu näytössä.

• Muuta päivämäärää, tunteja ja minuutteja edellä mainitulla tavalla, toisin sanoen muuta lukemia YLÖS- tai ALAS (UP/DOWN) -painikkeen avulla ja vahvista valinta MODE-painikkeella. Minuuttien asetuksen jälkeen laite on käyttövalmis.

9.2 Itsehallintatoiminto

Näytön avulla voit määrittää etukäteen henkilökohtaiset verenpainearvosi, joita lääkärisi tai lääketieteen ammattilainen suosittelee tai jotka hän määrittelee. Jos mittauksen systolinen tai diastolinen arvo on suurempi kuin ennalta määritetty henkilökohtainen arvosi, näytöllä oleva tulos vilkkuu varoitukseksi. Lisäksi jos mittauksen systolinen tai diastolinen arvo on yhtä suurempi tai pienempi kuin ennalta määritetty henkilökohtainen suositusarvosi tai jos et määritä henkilökohtaisia suositusarvoja, hymyilevien kasvojen kuvake tulee näkyviin ja vilkkuu näytöllä jokaisen mittauksen jälkeen. Voit määrittää 3 erilaista henkilökohtaista suositustasoa. Tasot liittyvät muistialueeseen (katso lukua 14) Henkilökohtaisten verenpainetasojen määrittäminen: Kun minuutit on asetettu, henkilökohtaisten verenpainetasorajojen asetus ei ole aktiivinen. (--) tulee näytölle.

• Paina MODE-painiketta, systolisen paineen raja vilkkuu.

• Paina YLÖS- tai ALAS (UP/DOWN) -painiketta asettaaksesi henkilökohtaisen systolisen paineen rajasi.

• Vahvista valinta painamalla MODE-painiketta. Diastolisen paineen taso vilkkuu.

• Paina YLÖS- tai ALAS (UP/DOWN) -painiketta asettaaksesi henkilökohtaisen diastolisen paineen rajasi.

• Vahvista valinta painamalla MODE-painiketta. Toista edelliset vaiheet määrittääksesi tasot muistialueille 2 ja 3. Kun olet määrittänyt henkilökohtaisen verenpainetasosi, 3-paikkajärjestelmän voi ottaa käyttöön (poistaa käytöstä).80 TOPCOM BPM Wrist 7500

9.3 3D Wrist -paikanmääritysjärjestelmä

On erittäin tärkeää pitää ranne mittauksen aikana sydämen korkeudella, jotta verenpainelukemat ovat oikeat. Tässä monitorissa on ranteen asennon ilmaisin, joka neuvoo asennon muuttamisessa näytöllä näkyvän RANTEEN ASENNON ILMAISIMEN symbolien mukaan ja auttaa määrittämään ranteesi optimaalisen korkeuden mittausta varten. Ranteen paikan ilmaisutoiminto mittauksessa 3d-kohdistuksen kytkeminen päälle tai pois. Henkilökohtaisten verenpainetasojen määrittämisen jälkeen:

• Paina MODE-näppäintä, näytölle tulee teksti ‘3d On’.

• Kytke toiminto päälle tai pois painamalla YLÖS- tai ALAS (UP/DOWN) -näppäintä.

• Vahvista valinta painamalla MODE-painiketta.

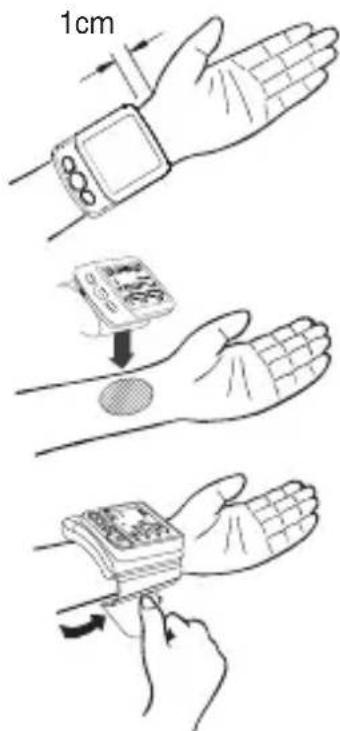

• Näyttö on käyttövalmis. 10 Mansetin käyttö

1. Poista kaikki kellot, korut jne. ennen rannenäytön

kiinnittämistä. Vaatteiden hihat tulee kääriä ylös ja mansetti kääriä paljaalle iholle, jotta mittaustulokset olisivat oikeat. Laita mansetti vasempaan ranteeseen ja pidä kämmen ylöspäin.

2. Varmista, että mansetin reuna on noin 1 cm:n

etäisyydellä kämmenestä. Jotta saisit oikeat mittaustulokset:

3. Kiinnitä tarranauha tiukasti ranteesi ympärille, jottei

mansetin ja ranteen väliin jäisi ilmaa. Jos mansettia ei ole kiinnitetty kunnolla, mittaustulokset ovat väärät.

4. Jos lääkärisi on todennut, että vasemman kätesi

verenkierto on heikentynyt, laita mansetti oikeaan ranteeseen. Nosta rannetta ylemmäs Laske rannetta alemmas Kierrä rannetta vastapäivään Kierrä rannetta myötäpäivään 1cm MOD

1. Rentouta koko kehosi, erityisesti kyynärpään ja sormien

välinen osa. Aseta kyynärpää pöydälle siten, että mansetti on sydämesi tasolla.

2. Jos mansetti ei ole sydämesi tasolla tai jos et voi pitää

käsivarttasi täysin liikkumatta mittauksen aikana, tue kättäsi jollakin pehmeällä, kuten pyyhkeellä.

3. Käännä kämmenesi ylöspäin. Istu tuolilla suorassa ja

vedä 5-6 kertaa syvään henkeä. Vältä nojaamasta taaksepäin mittauksen aikana. 12 Mittaus

1. Näyttö sammuu automaattisesti, kun mitään painiketta

ei ole painettu minuuttiin.

2. Jos haluat keskeyttää mittauksen, paina jotakin painiketta. Mansetti tyhjenee

välittömästi painikkeen painalluksen jälkeen.

3. Älä puhu tai liikuta käsivarttasi tai käden lihaksia mittauksen aikana.

4. Tulos tallentuu automaattisesti valitulle muistialueelle. Valitse haluamai

muistialue ennen mittausta (katso lukua 14). 13 Menettely

• Aktivoi näyttö painamalla PÄÄLLE/POIS (START/STOP) - painiketta.

• Paina YLÖS- tai ALAS (UP/DOWN) -painiketta valitaksesi haluamasi muistialueen.

• Aloita mittaus painamalla PÄÄLLE/POIS (START/STOP) - painiketta.

• 3d-paikoitusjärjestelmän avulla voit asettaa ranteesi oikealle tasolle.

• Kun ranne on oikealla kohdalla, mansetti täyttyy sinulle sopivalle tasolle.

• Kun sopiva taso on saavutettu, mansetti tyhjenee. Mansetin paine korotetaan automaattisesti noin 220 mmHg:n tasolle, jos järjestelmä huomaa, että verenpaineesi mittaamiseen tarvittava paine ei ole riittävä. (X) Sydämesi sijaitsee hieman kainalosi alapuolella.82 TOPCOM BPM Wrist 7500

• Kun mittaus on tehty, systolinen ja diastolinen paine sekä pulssi näkyvät yhtä aikaa nestekidenäytössä.

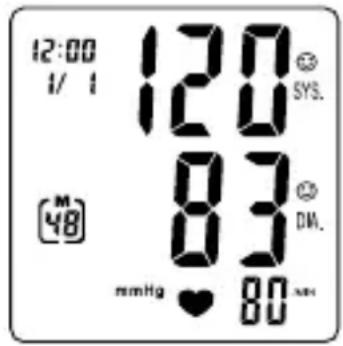

13.1 Näytön kuvakkeet

• Jos tuloksen systolinen tai diastolinen taso on korkeampi kuin ennalta määritelty henkilökohtainen suosituksesi (katso lukua 9.3), systolisen tai diastolisen tason lukema vilkkuu.

• Jos tuloksen systolinen tai diastolinen lukema on sama tai alhaisempi kuin ennalta määritetty henkilökohtainen suosituksesi, näytöllä vilkkuu hymyilevien kasvojen kuvake .

• Jos mittauksen aikana havaitaan virhe, näytölle tulee virheen kuvake .

13.2 Epäsäännöllinen pulssi (IHB)

Tämän kuvakkeen, , ilmestyminen näytölle tarkoittaa, että mittauksen aikana havaittiin pulssin epäsäännöllisyyttä. Puhuminen, liikkuminen, ravistelu tai pulssin epäsäännöllisyys mittauksen aikana voi johtaa tämän kuvakkeen ilmestymiseen näytölle. Yleensä tästä ei tarvitse huolestua, mutta jos kuvake ilmestyy usein, suosittelemme, että otat yhteyttä lääkäriin. Ja huomaa, ettei laite korvaa sydämen tutkimusta vaan auttaa vain pulssin epäsäännöllisyyden havaitsemisessa varhaisessa vaiheessa. 14 Muisti BPM Wrist 7500 -laitteessa on kolme muistialuetta. Jokaiseen mahtuu jopa 40 mittaustulosta sekä mittausta koskevat päivämäärä- ja kellonaikatiedot. Tulos tallentuu automaattisesti valitulle muistialueelle mittauksen jälkeen. Mittaustulosten katsominen:

• Aktivoi näyttö painamalla PÄÄLLE/POIS (START/STOP) - painiketta.

• Paina YLÖS- tai ALAS (UP/DOWN) -painiketta valitaksesi haluamasi muistialueen.

• Paina MUISTI (MEMORY) -painiketta nähdäksesi kaikkien mittaustulosten keskiarvon [A]

• Paina YLÖS (UP) -painiketta useita kertoja nähdäksesi aiemmin tallennetut mittaustulokset. Havaintoa epäsäännöllisestä pulssista ei tallenneta muistiin.83 TOPCOM BPM Wrist 7500 SUOMI

• Kun haluat lopettaa tietojen katsomisen, palaa valmiustilaan painamalla PÄÄLLE/ POIS (START/STOP) -painiketta. Kaikkien tietojen poistaminen yhdeltä muistialueelta:

• Aktivoi näyttö painamalla PÄÄLLE/POIS (START/STOP) - painiketta.

• Paina YLÖS- tai ALAS (UP/DOWN) -painiketta valitaksesi haluamasi muistialueen.

• Paina MUISTI (MEMORY) -painiketta nähdäksesi kaikkien mittaustulosten keskiarvon.

• Poista kaikki tiedot valitulta muistialueelta painamalla MODE- ja ALAS (DOWN) -painikkeita samanaikaisesti. 15 Tekniset tiedot *Tiedot voivat muuttua. Virtalähde Mittaustapa Mittausalue Tarkkuus Painesensori Täyttyminen Tyhjentyminen Muistin laajuus Automaattinen kytkeytyminen pois päältä Käyttöympäristö Säilytysympäristö Paino Ranteen ympärysmitta Käyttörajoitus Mitat Keskimääräinen käyttöaika Luokitus 3V DC: Kaksi LR03 (AAA) -paristoa Oskillometrinen Paine: 0 ~ 300 mmHg Syke: 40 ~ 199 sykäystä/minuutti Paine: ±3 mmHg Syke: ±5 % lukemasta Puolijohde Pumppukäyttöinen Automaattinen paineen tyhjennysventtiili 3 muistialuetta, joista kullekin sopii 40 muistilukemaa 1 minuutti viimeisen painikkeen painamisen jälkeen +10°C ~ 40°C - 85% RH -20°C ~ + 70°C - 85% RH 148 g (sisältää paristot) 135 ~ 195 mm Yli 18-vuotiaille 74 (pituus) x 84 (leveys) x 32 (korkeus) mm Lyhyt käyttöaika 2 minuuttia

• Omalla virtalähteellä varustettu laite

• BF-tyypin luokittelu (käytettävä osa)

• Ei saa käyttää, jos ympäristössä on helposti syttyvää anesteettista, ilmaa, happea tai typpioksidia sisältävää seosta.

• Jatkuva käyttö lyhyellä latauksella

Topcom-laitteilla on 24 kuukauden takuu Takuuaika alkaa uuden laitteen ostopäivästä. Takuu ei kata tavallisia paristoja eikä ladattavia akkuja (AA/AAA-tyyppi). Jos tarvikkeet tai viat aiheuttavat laitteelle vähäisiä toimintahäiriöitä tai laskevat hieman laitteen arvoa, takuu ei korvaa tällaisia menetyksiä. Takuu myönnetään alkuperäistä kuittia tai sen jäljennöstä vastaan, jos kuitissa on mainittu ostopäivämäärä ja laitteen tyyppi.

Viallinen laite on palautettava Topcomin palvelukeskukseen ostokuitin ja täytetyn huoltokortin kera. Jos laitteeseen tulee vika takuuaikana, Topcom tai sen virallisesti nimeämä palvelukeskus korjaa materiaali- tai valmistusvirheistä johtuvat viat maksutta, korjaamalla tai vaihtamalla vialliset laitteet tai viallisen laitteen osat. Jos laite vaihdetaan, väri ja malli voivat olla erilaiset kuin alun perin ostetussa laitteessa. Alkuperäinen ostopäivä ratkaisee takuun alkamisajan. Takuuaika ei pitene, jos Topcom tai nimetty palvelukeskus vaihtaa tai korjaa laitteen.

16.3 Tilanteet, joissa takuuta ei ole

Takuu ei korvaa vääränlaisesta käsittelystä tai käytöstä johtuvia vaurioita eikä vaurioita, jotka johtuvat muiden kuin alkuperäisten osien tai lisälaitteiden käytöstä. Takuu ei korvaa ulkopuolisten tekijöiden, kuten salama-, vesi- tai palovahinkojen aiheuttamia vaurioita eikä kuljetuksen aikana aiheutuneita vaurioita. Takuu ei ole voimassa, jos laitteen sarjanumero on muutettu, poistettu tai tehty lukukelvottomaksi. Takuu raukeaa, jos ostaja on korjannut, muuttanut tai muunnellut laitetta. CE-merkintä tarkoittaa, että laite vastaa direktiivin 93/42/EEC olennaisia vaatimuksia.R00001
