KÄYTTÖOHJE Bravia KDL40EX719 SONY

Kiitos, cttā valitsit tāmān Sonyn tuottcen. Lue nāmā kāyṭtöohjeet huoellisesti, ennen kuin alat kāytta telesiota. Saïlytā kāyṭtöohjeet tulevaar tarvetta varten.

Tamän tuotteen valmistaja on Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japan. Tuotteen turvallisuunden ja EMC hyväksyja on Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa. Kaikissa tuotteen huolto-tai takuusioissa ottakaa yhteys valtuutettuun Sony huoltoon.

Digitalisen television toimintaan liittyviä huomautuksia

• Digitaaliseen television (Bigvat toiminnot toimivat ainoastaan maissa tai alucilla, joissa lahetctaan digitaisia anaanpäällisä signaaleja DVB-T (MPEG-2 ja H.264/MPEG-4 AVC) tai joissa on kaytettävissä yhteensopiva DVB-C (MPEG-2 ja H.264/MPEG-4 AVC)-kaapelipalvelu. Tarkista jalleenmyyjäläsi, ovauk O DVB-tsignaalit kaytettävissä asuinpaikkakunnallasi tai kysy kaepeliTV:n palveluntarjoajalta, onko DVB-C-kaapclipalvelu yhtcensopiva taman television kanssa.
  Kaapeli-TV:n palveluntarjoaja voi veloittaa tarjoamistaan palveluiista, ja sinun on mahdollisesti sitouduttava palveluntarjoajan liiketoiminnan chtojen noudattamiseen.
  Tāmā telesio noudattaa DVB-T- ja DVB-C-signaaleiden mārityksiā, mutta yhtensopivuutta tulevien digitaalisten maanpaällisten DVB-T-lahelysten ja digitaalisten DVB-C-kaapelilahetysten kanssa ei taata.
  Jotkin digitaalisen television toimnot eivit valltamatta ole kyyetettavissa kaikissa maissa/kaikilla alueilla, ja DVB-C-kaapeli ei valltamatta toimi oikein kaikkien palveluntarjoajien kanssa.

Tuettuken kaapeli-TV:n palveluntarjoajien luettelo loytyt Internet-tukisivultamme http://support.sony-curope.com/TV/ DVBC/

#

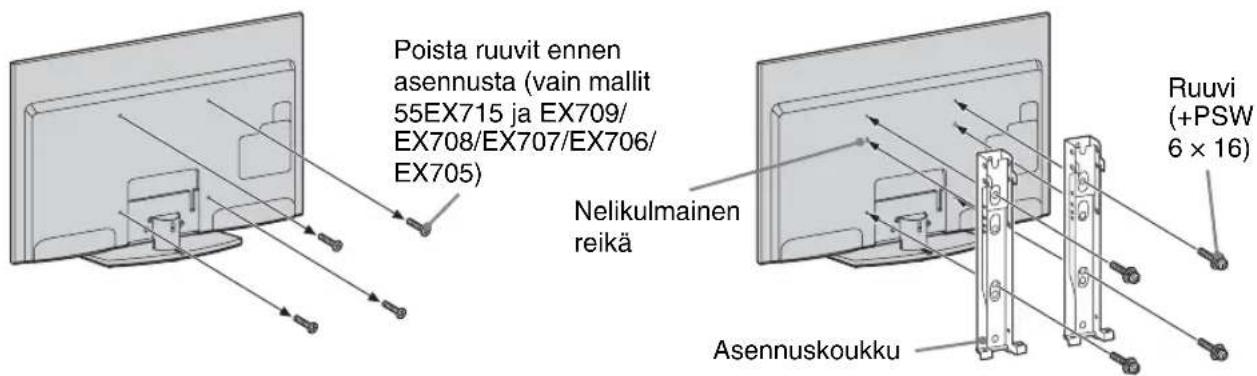

Seiiaasennustelinean asennusohjeet loytyvat tamn television kayttohjcesta.
Tämän käytöhojeen sisälätmät kuvat ovat KDL-40EX705-mallista, elci toisin ole mainittu.

Tuotemerkit

Dv3 on DVB Projectin reckisteröity tuotemerkki.

HDMI, HDMI-Logo ja High-Definition Multimedia Interface ovat HDMI

Licensing LLC:n tavaramerkkejai takerekeroityjatavaramerkkejYhdyvalloissa ja muissa maissa.

DLNA®, DLNA-logo ja DLNA CERTIFIED® ovat Digital Living Network Alliancen tuotemorkkeja, palvelumerkkejä tai tertifiointimerkkeja.

DivX@ on DivX, Inc:n kehittä videotiedostojen pakkaustekniikka.

DivX, DivX Certified ja naihin liittyvat logot ovat DivX, Inc:n tavaramerkkejä, joita kaytetaan liscssilla.

TIETOJA DIVX-VIDEOSTA:DivX on DivX, Inc.n luoma digitaalinen videotiedostmuoto. Tama on virallinen DivX Certified -laite, jolla voidaan toistaa DivX-videoita. Osoitteessa www.divx.com on lisatietoja ja ohjelmistotyokaluja, joiden avulla voit muntaa ticpostosi DivX-videoksi.

TIETOJA DIVX VIDEO-ON-DEMAND
-TOIMINNOSTA: Tama DivX Certified®
-laite taytyrrekisteriöd, jotta sillä
voidaan toistaa DivX Video-on-Demand
(VOD)-sisaltoa. Voit luoda
rekisterointunnuksen laitteen
asennusvalikon DivX VOD-osassa.
Suorita rekisteriönti loppuun koodin avulla
osoitteessa vod.divx.com, niin saat
lisätietoja DivX VOD -palvelusta.

Valmistetti Dolby Laboratories -yhtiön lisensillä. Dolby ja kaksois-D-merkki ovat Dolby Laboratories -yhtiön tuotcmerkkeja.

"BRAVIA" ja BRANSON

Corporationin tuotemerkkeja.

"XMB" ja "xross media bar" ovat Sony Corporation in ja Sony Computer Entertainment Inc:n tuotemerkkeja.

DiSeqTM on EUTELSATin tavaramerkki.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Sisällysluettelo

Lisavarusteiden tarkistaminen 3
Paristojen asentaminen kaukosaatimeen 3

Asentaminen

Poytajustan kiinnittäminen (lukuunottamatta KDL-60EX705-mallia) 4
Antennin, digisovittimen tai tallentimen (esim. DVD-tallentimen) kytkeminen 4
Television kaatumisen estäminen 5
Kaapeleiden niputtaminen 5
Alkuasetusten märittäminen 6
Poytajalustan irrottaminen tevisiosta. 7

Television katseleminen

Ohjelmien katseleminen 8
Television toimintoen kayttaminen 8
i-Manual-oppaan kayttaminen. 9

Lisatietoja

Vianmäritys 10
Tekniset tiedot. 11
Lisavarusteiden asentaminen (seinaaennuskiinnitin). 14

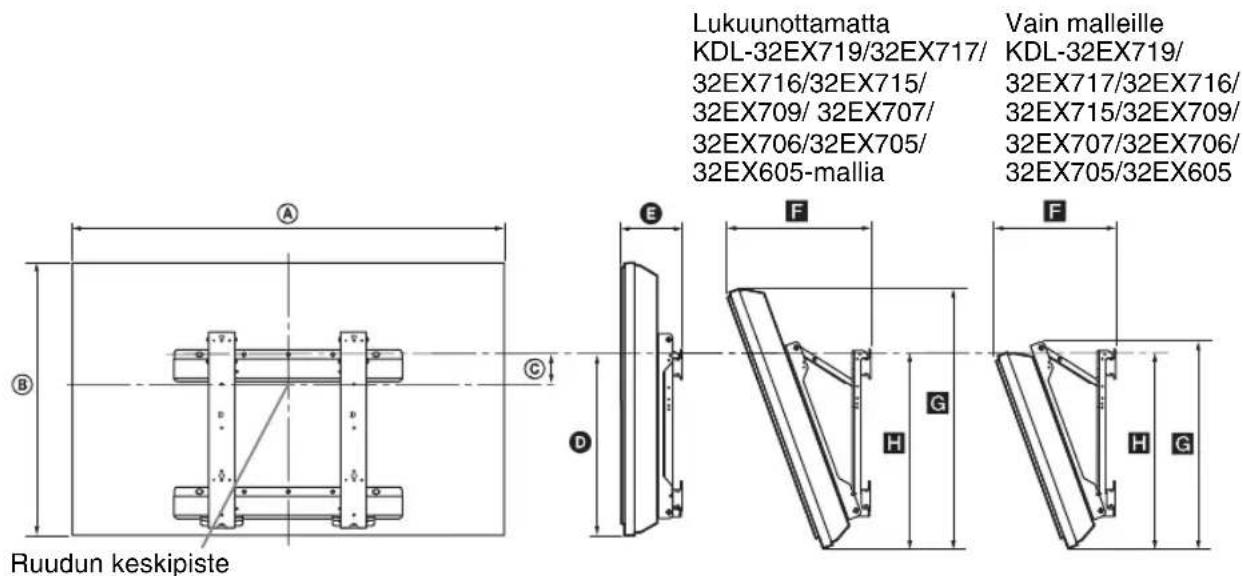

Television asennusmittataulukko 15

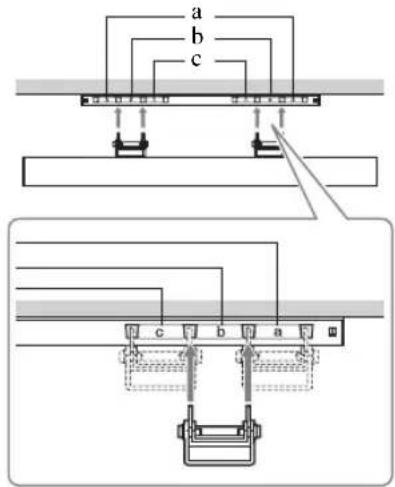

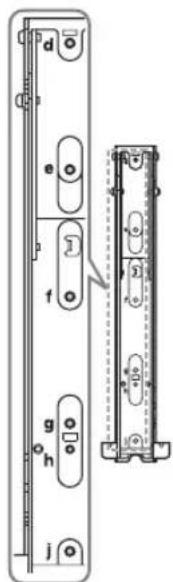

Ruuvien ja koukkujen sijainnin kaavakuva ja taulukko 16
Turvallisuusohjeet 17
Varotoimenpiteet. 18

• BRAVIA-televisionis sisiäkaytöohjeet. Lisatietoja oppaan kaytosta on kohdassa "i-Manual-oppaan kayttäminen" (sivu 9).
• Ennen kuin kaytāt televisiota, lue kohta "Turvallisuusohjeet" (sivu 17). Säilytā tamä kayttöopas vastaisen varalle.

Lisavarusteiden tarkistaminen

Virtajohto (1)

Kaukosään (1)

Koon AAA paristot (typpi R3) (2)

Kaapelipidike (1)

Jalustan takaosan suoja (1)^*1

(vain malleille KDL-40/32EX719, KDL-40EX718,

(lukuunottamatta KDL-60EX705-mallia)

Jalustan kiinnitysruuvit (M5 × 16) (4)

(lukuunottamatta KDL-60EX705-mallia)

Jalustan kokoamisruuvit (M5× 16) (4)

(vain malleille KDL-40/32EX719, KDL-40EX718,

KDL-40/32EX605: Kokoa poytajalusa mukana

toimitetuilla kokoamisruveilla.

Jalustan kokoamisohjeet loytyvat poytajalustan mukana toimitetusta ohjeesta.

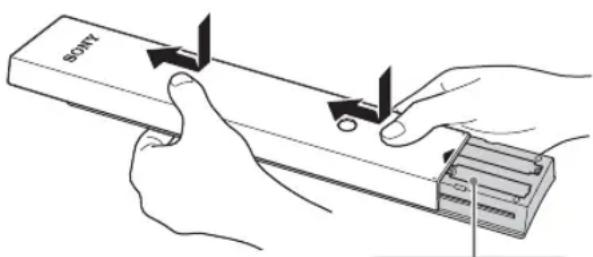

Paristojen asentaminen kaukosäätimeen

Pöytäjalustan kiinnittäminen (lukuunottamatta KDL-60EX705-mallia)

1 Lisatietoja eri televisionallien kiinnittamisestä on poytajalustan mukana toimitetussa ohjeessa.

2 Aseta teilevisio poytajalustan paalle.

3 Kiinnitā televisio poytajalustaan mukana toimitettavilla ruuveilla nuolimerkkien mukaisesti.

• Jos kaytāt sahkötoimista ruuvinvaannintä, valitsekiristysvoiman asetukseksi noin 1,5 N·m{15 kgf·cm}.
  4 Malleille KDL-40/32EX719, KDL-40EX718, KDL-40/32EX717, KDL-40/32EX716, KDL-40/32EX715, KDL-40/32EX709, KDL-40EX708, KDL-40/32EX707, KDL-40/32EX706, KDL-40/32EX705 ja KDL-40/ 32EX605:Kun olet kiristanyt kaikri ruuvit, kiinnitta mukana toimitetu jalustan takaosan suoja poytajalustaan.

Antennin, digisovittimen tai tallentimen (esim. DVD-tallentimen) kytkeminen

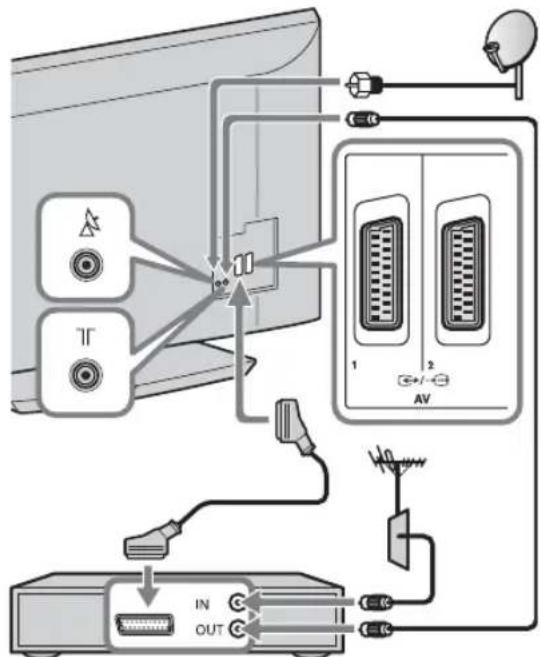

Digisovittimen tai tallentimen (esim. DVD-tallentimen) kytkeminen SCARTliitantaan

Digisovitin tai tallennin (esim. DVD-tallennin)

• Kiinnitā satellittiliitin kevyesti kasin, alä kaytā mitään tyokalua.
• Televisio on kytkettavä pois paälta, kun satellitientenni liitetään.

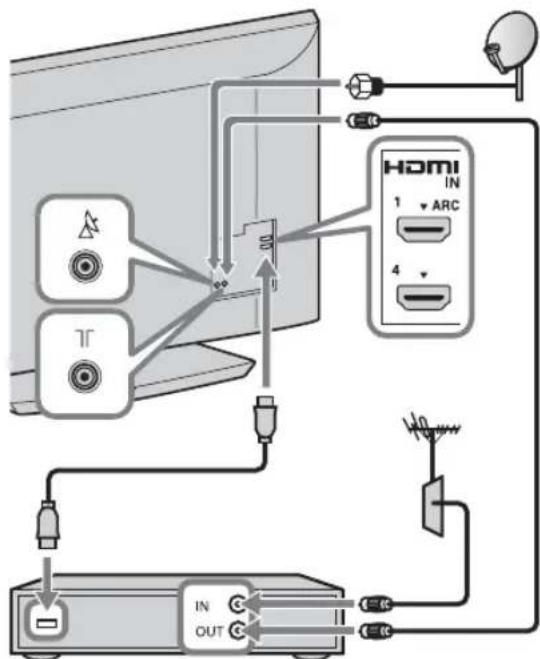

Digisovittimen tai tallentimen (esim. DVD-tallentimen) kytkeminen HDMIliitantaan

Digisovitin tai tallennin (esim. DVD-tallennin)

Suositeltu F-tyypin liitin

Seuraavassa kuvassa on suositelu F-tyypin liitin.

Sisajohtimen ulkonema liitantaaosasta on oltava alle 1,5mm

Korkeintaan 1,5 mm

(Viitteellinen kuva F-tyypin liittimestä)

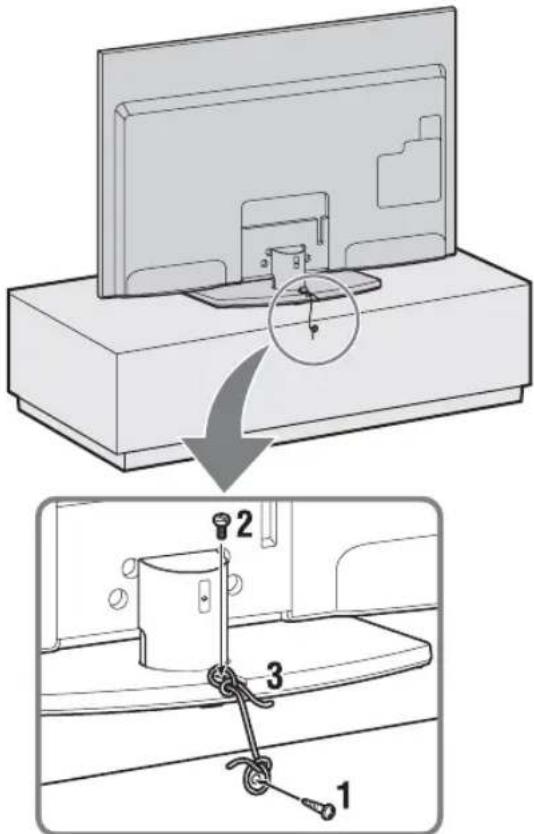

Television kaatumisen estäminen

1 Kiinnitta televisiotasoon puuruuvi (halkaisija 4mm , lisavaruste).
2 Kiinnitä televisiossa olevaan ruuvinreikaaan sopiva koneruuvi (M4× 16, lisavaruste).
3 Sido puuruuvin ja koneruuvin valiin vahva naru (lisavaruste).

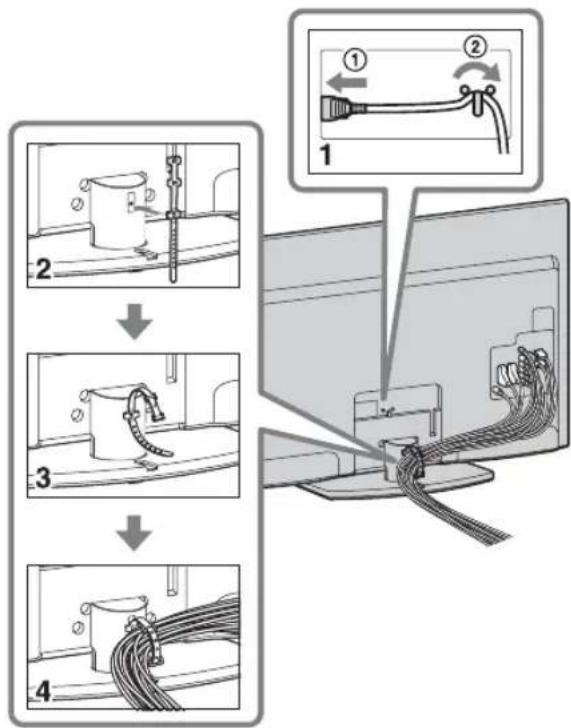

Kaapeleiden niputtaminen

• Alä niputa virtajohtoa yhteen muiden kaapeleiden kanssa.

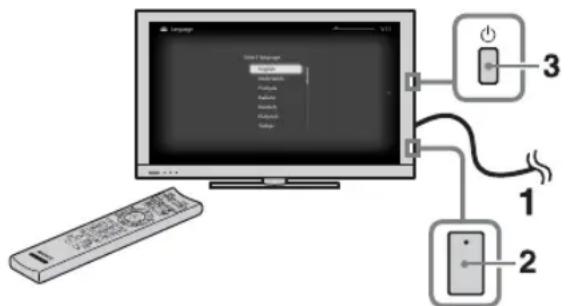

Alkuasetustem märittäminen

Vain mallit EX719/

EX718/EX717/

EX716/EX715/

EX709/EX708/

EX707/EX706/

EX705

1 Kytke televisio pistorasiaan.

2 Tarkista malleissa EX719/EX718/ EX717/EX716/EX715/EX709/EX708/ EX707/EX706/EX705,etta ENERGY SAVING SWITCH -asetus on päälä (●).

3 Paina television -painiketta. Kun kytket virran tevisioon ensimmäistä kertaa, nakyviin tulee Language-valikko.

4

Noudata nayton ohjeita.

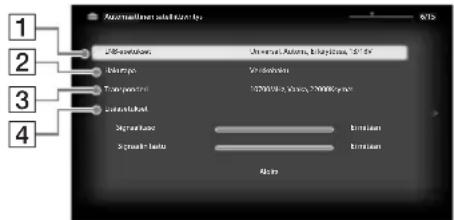

Automaattinen satellittiviritys:

"Automaattinen satellittiviritys" virittäa automaattisesti saatakilla olevat satellittikanavat. Digital Satellite Equipment Control (DiSEqC) 1.0 -hallinnan avulla voit asettaa jopa neljä eri kanavaa. Seuraavat asetukset ovat itsenäiset kullekin yhteydelle. Voit asettaa DiSEqC-tulon kohdassa "DiSEqC-ohjaus", käytämällä toimintoa "LNB-asetukset".

1"LNB-asetukset":

Epätavallisessa LNB-tilanteessa (low-noise block) voidaan käyttaa manuaalisia asetuksia.

• Jos käytössä on yksi satelliiittikanava, voit jättäa sen alkuasetuksiin.
  Kahta satelliittikanavaa varten on asetettava "Aänipurske A" (1. satelliitti) ja "Aänipurske B" (2. satelliitti) asetuksessa "DiSEqC-ohjaus".
  -Voit myos kayttaa DiSEqC-ohjausta A (1. satelliitti) ja B (2. satelliitti),Jos LNB-tai monikytkin pystyy kasittelemaan naita komentoja.
• Neljaa satelliittikanavaa varten vaaditaan DiSEqC-ohjaukset A, B, C ja D.

"LNB Low Band -taajuus" ja "LNB High Band -taajuus":

• Määrittä LNB-taajuuskaistat. Katso taajuuden asettaminen LNB-asikirjoista (yleensä "L.O.-taajuus").
• Oletusarvot ovat universaalia LNB:tavarten.
• Jos LNB pystyy käsittelemään molempia kaistoja (matalaa ja korkeaa), voit märittäa molemmat. Jos se käsittelee vain yhtä, märritä low band -taajuus.

"22 kHz ohjaus": Jos LNB on kaksikaistainen (matalat ja korkeat kaistat), aseta tilaan "Autom". Televisio huolehtii kaikesta automaattisesti. Muussa tapauksessa aseta "Pois".

"LNB-jannite": Määrittä jännitteen kaksoispolarisaatio-LNB:lle.

• 13/18V: oletus.
• 14/19V: jos LNB-kaapeli on yli 60m pitkä.
• Pois: jos ulkoista virtalahdettä voidaan kayttä.

2"Hakutapa":

Jos "Verkkohaku" ei lóyda kanavaa,
kokeile toimintoa "Täydellinen haku".

"Täydellinen haku": Suorittaa täydellisen taajuushaun ja takaa kaikkien mahdollisten ohjelmien virittämisen nykyisella LNB-määrityksellä. Aiemmin viritetyt kanavat menetetään.

"Verkkohaku": Suorittaa haun verkon transpondereissa (eli NIT-haku). Koska "Verkkohaku" on nopeampi kuin

"Täydellinen haku", sitä suositellaan käytettväksi, kun tunnettu verkko viritetään (yleensä satellitiin liittyvä). Transponderi on märitetäverkkotietoen (muiden transpondereiden) hakua varten. Aiemmin viritetyt kanavat menetetään.

"Hae uusia palveluita":

• Virittäyhdensponderin.
  Täm on lisäntyvä haku, ja sita tulisi käytta silloin, kun satellittiin lisataa uusi transponderi.
  Aiemmin viritetyt ohjelmat sailytetaan ja uudet lisataan muokkaamasi satelliittiyhteyden ohjelmaluettelon loppuin.

"Hae uusia palveluita" ei ole kaytettavissa ensimmäistä asennusta tehtäessä.

3"Transponderi":
Tilassa "Verkkohaku" tai "Hae uusia palveluita" voit antaa transponderin asetukset manuaalisesti.
4"Lisaausetukset":

Voit asettaa viritysasetukset tarkemmin, jotta loydat paremmin palvelutyypit, jotka haluat virittaa.

Automaattiviritys: Jos valitset "Kaapeli"-asetuksen, on suositeltavaa valita "Pikahaku" pikaviristä varten. Märritä "Taajuus"- ja "Verkon tunnus"-asetukset kaapelitelevisio-operaattorilta saamiesi tietojen mukaan. Jos "Pikahaku" ei lóydä kanavia, ota "Täydellinen haku" käytöön (haku voi kestäj Jonkin aikaa).

-Taydellinen haku"ei ehka ole kaytettavisskaikilla alueilla/kaikissa maissa.

Lisatietoja sopivista kaapelitelevisio
operaattoreista on tukisivustossa:
http://support.sony-europe.com/TV/
DVBC/

Kanavien järjestely: muuttaa televisiontallennettujen analogisten kanavienjärjestystä.

1 Valitse uuteen paikkaan siirrettavkanava nuolipainikkeilla 日 /日 ja paina lopuksi -painiketta.
2 Valitse uusi paikka kanavalle painikkeilla 四 /四 ja paina sen jälkeen -painiketta.

• Satelliittkanavia varten valitse "Satelliittiohjelmien jaottelu" "Assetukset" -valikon kohdasta "Digi-TV-asetukset", jos haluat muuttaa satelliittkanavien järjestystä edellä mainitulla tavalla, kun ensimmainen asennus on suoritettu.
• Voit virittäkanavat myös manuaalisesti.

Pöytäjalustan irrottaminen televisiosta

Irrota ruuvit television nuolimerkkien mukaisesti.

• Alä irrota pöytäjalustaa muutoin kuin jos asennat television on lisavarusteita.
• Alä tartu jalustan takasuojukseen, kun kannat poytajalustaa, jotta poytajalusta ei putoa ja aiheuta vammoja ja omaisuusvahinkoja.

Television katseleminen

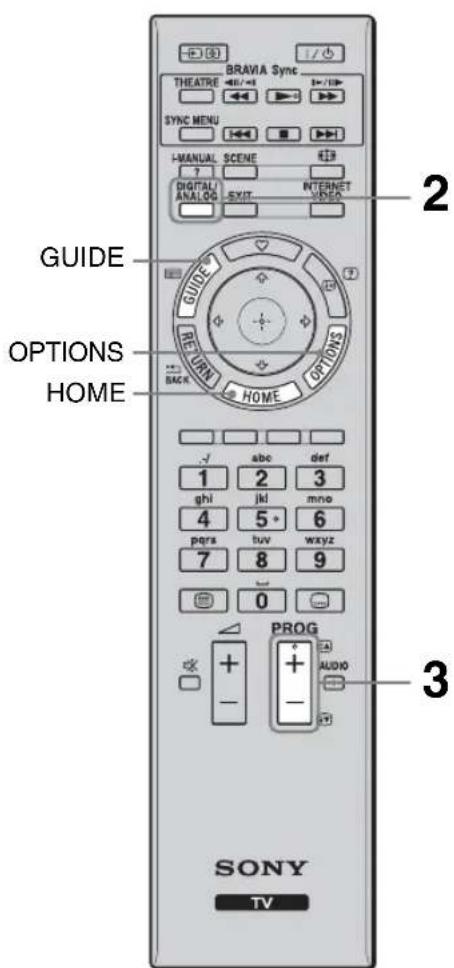

Ohjelmien katseleminen

• Numeropainikkeessa 5 sekä▶-, PROG + ja AUDIO-painikkeissa on kosketuspisteet. Kosketuspisteet helpottavat television käytöä.

2 Valitse haluamasitiila.

3 Valitse televisiokanava.

Sahköinen ohjelmaoppaan kayttäminen

Tuo ohjelmaopas nakyviin painamalla GUIDE-painiketta digitaalisessa tilassa.

Television toimintojen kayttäminen

HOME-painike

Tuo nakyviin erilaisia toiminto- ja asetusnayttoja.

OPTIONS-painike

Tuo nakyviin hyödylisia toimintoja käytössä olevan tulosignaalin tai sisällön mukaan.

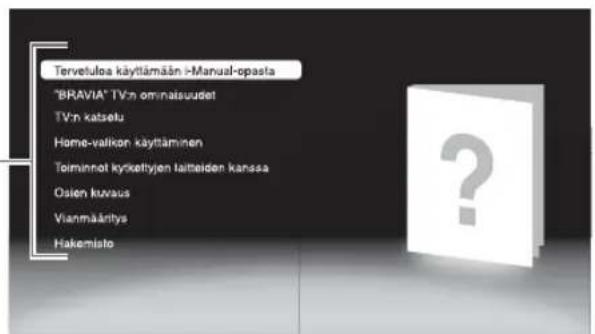

i-Manual-oppaan käytäminen

BRAVIA-televisiosisisaltaaaytossa luettavan kayttoppaan.

Voit selata i-Manual-opasta aina, kun haluat tietoja eri toimintojen vaihtoehdoista.

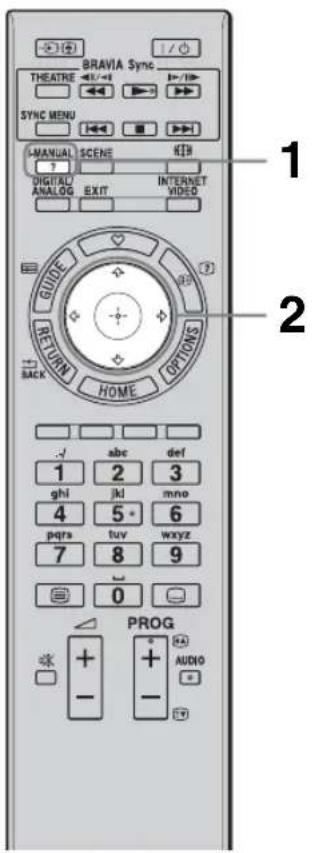

1 Paina i-MANUAL-painiketta.

2 Valitse vaihtoehdot / / / / ± - painikkeilla.

Tervetuloa kayttamaan I-Manualopasta
"BRAVIA" TV:n ominaisuudet
TV:n katselu

Sisältaa hyödyllisiä toimintoja, kutenelektronisen ohjelmaoppaan ja suosikit.

Home-valikon käytäminen

Television assetusten mukauttaminen jne.

Toiminnot kytkettyjen laitteiden kanssa
Ohjeet lisälaitteiden kytkemiseen.
Osien kuvaus
Vianmäritys
Ongelmien vianmäriritsy.
Hakemisto

Kuvat ja piirrokset eivat ehkä vastaa naytossä nakyviä kuvia.

Vianmäritys

Tarkista, vilkkuuko (valmiustila) -merkkivalo punaisena.

Jos (valmiustila) -merkkivalo vilkkuu

Television sisäinen vianmaäritys on käynnissä.

1 Laske, kuinka monta kertaa (valmiustila) -merkkivalo vilkkuu kolmen sekunnin taukojen valissä.
Merkkivalo voi esimerkiki vilkaita kolmesti, pitä kolmen sekunnin tauon ja vilkaitaa sitten jalleen kolmesti.
2 Katkaise television virta television -painikkeella, irrota virtajohto ja ilmoita jalleenmyyjalle tai Sony-huoltoon merkkivalon vilkumistiheys (vilkahdusten märä).

Jos (valmiustila) -merkkivalo ei vilku

1 Tarkista alla olevassa taulukossa mainitut kohdat. (Lisatietoja on myös i-Manualoppaan kohdassa "Vianmaäritys".)
2 Jos ongelma ei poistu, toimita tevisio huoltoon valtuutettuun huoltoliikkeeseen.

Ongelma Syy/ratkaisu
Kuva
Kuva ei näy (ruutu on pimeänä) eikä äntä kuulu.	• Tarkista antenn-/kaapelikytkentä. • Kytke television verkkovirtaan ja paina television Ú-painiketta. • Jos Ú (valmiustila) -merkkivalo palaa punaisena, paina TV I/Ü -painiketta.
Näytössä näkyy pieniä mustia pisteitä ja/tai kirkkaita pisteitä.	• Kuva koostuu kuvapisteistä. Kuvassa näkyvät pienet mustat pisteet ja/tai kirkkaat pisteet (kuvapisteet) eivät ole merkki viasta.
Muun ongelmat
Television virta ei kytkeydy pälle (vain mallit EX719/EX718/ EX717/EX716/EX715/ EX709/EX708/EX707/ EX706/EX705).	• Tarkista, onko ENERGY saving switch käytössä (●).
Joitakin ohjelmia ei voi virittää.	• Tarkista antenni tai lautanen. • Satellittikaapelissa voi ollø oikosulku tai kaipelissa voi ollayhteysongelmia. Tarkista kaapeli ja yhteys, ja sammuta sitten television virtakytkimestä ja kytke se takaisin pälle. • Antamasi taajuus voi olla alan ulkopuolella. Kysy tietoja satelliittilähetyhtiöltä.
Television virta katkeaa itsestään (television siirtyvalmiustilaan).	• Tarkista, onko "Uniajastin" käytössä tai vahvista "Kesto"-toiminnon "Ajastin"-asetus. • Tarkista, onko "Television valmiustila" käytössä.
Kaukosäädin ei toimi. • Vaihda paristot. • Televisio voi olla SYNC-tilassa. Jos haluat ohjata televisiota, paina SYNC MENU, valitse "TV-ohjaus" ja valitse sitten "Home (valikko)" tai "Vaihtoehdot".
"Katselunesto" -salasana on unohtunut.	• Syötä PIN-koodiksi 9999. (Televisio hyväksyy aina oletusarvoisen PIN-koodin 9999.)

Tekniset tiedot

Järnestelmä
Näytöpaneeli	LCD-panecli (nestekidenäytö)
TV-järestelmä	Analoginen: maa/alue-valinnasta riippuen: B/G/H, D/K, L, I Digitalainen: DVB-T/DVB-C Satellitti: DVB-S/DVB-S2
Väri-/kuvajärestelmä	Analoginen: PAL, PAL60 (vain videotulo), SECAM, NTSC3.58, NTSC4.43 (vain videotulo) Digitalainen: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Kanavien näkyvyysalue	Analoginen: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41 D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69 Digitalainen: VHF/UHF Satellitti: IF-taajuus 950-2150 MHz
Äänentoisto	10 W + 10 W
Tulo-/lähtöliitännät
Antennikaapeli	75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle
Satellittiantenni	Naaraspuolinen F-tyypin liitin IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13V/18V & 22KHz ohjaus
G/-Aml, 2	21-nastainen Scart-liitin (CENELEC-standardi), sisälää audio-/videotulon, RGB-tulon ja television audio-/videolähdön.
COMPONENT IN	Tuetut muodot: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
COMPONENT IN	Audiotulo (RCA-liittännät)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audio: kaksikanavainen linearinen PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bittiä, Dolby Digital Analoginen audiotulo (minilläitäntä) (vain HDMI IN4) PC-tulo
AV3	Videotulo (RCA-liittäntä)
AV3	Audiotulo (RCA-liittännät)
DIGITAL AUDIO OUT (OPTICAL)	Optinen digitaaliliiäntä (kaksikanavainen linearinen PCM, Dolby Digital)
(VAR/FIX)	Audiolahtiö (RCA-liittännät)
PC IN	PC-tulo (15-nastainen Mini D-sub) PC-audiotulo (minilläitäntä)
ψ	USB-liitäntä
O	Kuulokeliitäntä
LAN	Maksu-TV-moduulin (CAM) aukko
	10BASE-T/100BASE-TX-litäntä (Yhteysnopus voi vaihdella verkon käytömpäristöm mukaan. 10BASE-T/100BASE-TX-tiedonsirtonopeutta ja -laatua ei taata tüssä tevisiossa.) * Käytä LAN-yhteyksissä luokan 7 10BASE-T/100BASE-TX-kaapelia (lisävaruste).

Mallinimi KDL- 60EX705		52EX705 46EX709/46EX708/		46EX707/46EX706/46EX705
Virta ja muut
Käytöjännite		220 V - 240 V AC, 50 Hz
Näytön koko (halkaisija)		Noin 152,5 cm/60 tuumaa	Noin 132,2 cm/52 tuumaa	Noin 116,8 cm/46 tuumaa
Näytön erottelutarkkuus		1 920 pistettä (vaaka) × 1 080 viivaa (pysty)
Virrankulutus	"Koti"-/ "Vakio"- tiloissa	144 W 103 W 90,0 W
	"Myymälä"-/ "Kirkas"- tiloissa	208 W 142 W 125 W
Virrankulutus valmiustilassa*1		0,23 W (15 kun "Pikakäynnistys"-asetuksena on "Päällä")
Keskimääräinen vuotuinen energiankulutus*2		210 kWh 150 kWh 131 kWh
Mitat (noin) (1 × k × s)
pöytäjalustan kanssa		143,1 × 90,9 × 38,6 cm	125,2 × 80,5 × 35,0 cm	111,8 × 73,0 × 28,0 cm
ilman pöytäjalustaa		143,1 × 87,7 × 6,6 cm	125,2 × 77,5 × 6,5 cm	111,8 × 69,8 × 6,5 cm
Paino (noin)
pöytäjalustan kanssa		38,1 kg 27,0 kg 21,3 kg
ilman pöytäjalustaa		31,3 kg 22,7 kg 18,4 kg
Vakiovarusteet		Katso "Lisävarusteiden tarkistaminen" (sivu 3).
Lisävarusteet		Seinäasennuskiinnitin: SU-WL500

Mallinimi KDL- 40EX709/		40EX708/40EX707/40EX706/40EX705	40EX605 32EX709/	32EX707/32EX706/32EX705	32EX605
Virta ja muut
Käytöjännite		220 V - 240 V AC, 50 Hz
Näytön koko (halkaisija)		Noin 101,6 cm/40 tuumaa	Noin 101,6 cm/40 tuumaa	Noin 80,1 cm/32 tuumaa	Noin 80,1 cm/32 tuumaa
Näytön erottelutarkkuus		1 920 pistettä (vaaka) × 1 080 viivaa (pysty)
Virrankulutus	"Koti"-/ "Vakio"- tiloissa	79,0 W 73,0 W 67,0 W 58,0 W
	"Myymälä"-/ "Kirkas"- tiloissa	107 W 98 W	91 W	80 W
Virrankulutus valmiustilassa*1		0,2 W (15 kun "Pikakäynistys"-asetuksena on "Päällä")
Keskimääräinen vuotuinen energiankulutus*2		115 kWh	107 kWh	98 kWh	85 kWh
Mitat (noin) (1 × k × s)
pöytäjalustan kanssa		98,5 × 65,5 × 28,0 cm	95,2 × 61,3 × 25,0 cm	81,1 × 53,9 × 25,0 cm	76,4 × 50,7 × 25,0 cm
ilman pöytäjalustaa		98,5 × 62,3 × 6,4 cm	95,2 × 58,1 × 7,4 cm	81,1 × 50,7 × 6,5 cm	76,4 × 47,5 × 7,3 cm
Paino (noin)
pöytäjalustan kanssa		17,8 kg	14,9 kg	12,7 kg	11,1 kg
ilman pöytäjalustaa		14,9 kg	12,7 kg	10,7 kg	9,1 kg
Vakiovarusteet		Katso "Lisävarustciden tarkistaminen" (sivu 3).
Lisävarustcct		Seinäasennuskiinnitin: SU-WL500
Mallinimi KDL- 55EX715		46EX715/	46EX716/ 46EX717/ 46EX718/46EX719	40EX715/ 40EX716/ 40EX717/ 40EX718/40EX719	32EX715/ 32EX716/ 32EX717/32EX719
Virta ja muut
Käytöjännite		\( {220}\mathrm{\;V} - {240}\mathrm{\;V}\mathrm{{AC}},{50}\mathrm{\;{Hz}} \)
Näytön koko (halkaisija)		Noin \( {138},8\mathrm{\;{cm}}/ \) 55 tuumaa	Noin \( {116},8\mathrm{\;{cm}}/ \) 46 tuumaa	Noin \( {101},6\mathrm{\;{cm}}/ \) 40 tuumaa	Noin \( {80},1\mathrm{\;{cm}}/ \) 32 tuumaa
Näytön erottelutarkkuus		1 920 pistettä (vaaka) \( \times {1080} \) viivaa (pysty)
Virrankulutus	"Koti"-/ "Vakio"- tiloissa	101 W 86 W 84 W 52 W
	"Myymälä"-/ "Kirkas"- tiloissa	141 W 120 W 114 W 73 W	W
Virrankulutus valmiustilassa*1		0,2 W (15 kun "Pikakäynnistys"-asetuksena on "Päällä")	0,2 W (13 kun "Pikakäynnistys"-asetuksena on "Päällä")
Keskimääräinen vuotuinen energiankulutus* \( {}^{2} \)		147 kWh 126 kWh 123 kWh 76 kWh
Mitat (noin) \( \left( {1 \times \mathrm{k} \times \mathrm{s}}\right) \)
pöytäjalustan kanssa		\( {127},8 \times {79},7 \times {35},0\mathrm{\;{cm}}\;1 \)	\( {08},5 \times {68},8 \times {26},0\mathrm{\;{cm}}\;{95},2 \)	\( \times {61},3 \times {25},0\mathrm{\;{cm}}\;{76},4 \times 5 \)	\( 0,7 \times {25},0\mathrm{\;{cm}} \)
ilman pöytäjalustaa		\( {127},8 \times {76},5 \times {7.3}\mathrm{\;{cm}}\;{10} \)	\( 8,5 \times {65},6 \times {7.5}\mathrm{\;{cm}}\;{95},2 \times \)	\( {58},1 \times {7.4}\mathrm{\;{cm}}\;{76},4 \times {47},5 \)	\( \times 7,4\mathrm{\;{cm}} \)
Paino (noin)
pöytäjalustan kanssa		26,1 kg 18,6 kg 15,4 kg 1	0,8 kg
ilman pöytäjalustaa		21,8 kg 16,3 kg 13,2 kg 8	8 kg
Vakiovarusteet		Katso "Lisävarusteiden tarkistaminen" (sivu 3).
Lisävarusteet		Seinäasennuskiinnit: SU-WL500

1 Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun tevisio on suorittanut välttamattomat sisäiset toimenpiteet.
2 4 suntia paivässä 365 paivää vuodessa

#

Virrankulutuksen vahentaminen
-Kun taustavaloa himmennetaaan (nayton kirkkautta),virrankulutus vahenee.
"Eko"-asetusten (esim. "Virransaisto" ja "Television valmiustila") avulla voit vahentaa virrankulutusta ja saastaa siten rahaasahkolaskuissa.
- Kun sammutat television ENERGY SAVING SWITCH -kytkimestä (vain tietyissä malleissa), virrankulutus pienenee lahes olemattomaksi.

Rakennetta ja teknisä ominaisuuksa voidaan muuttaa ilman ennakkoilmoitusta.

Lisāvarusteiden asentaminen (seinäasennuskiinnitin)

Asiakkaille:

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony susittelee, etta television seinäasennus annetaan Synn jalleenmyyjan tai asiantuntevan urakoitsijan tehtavaksi. Alä yritä asentaa laitetta itse.

Sony-jalleenmyyyjille ja huoltolikkeille:

Noudata turvallisuusohjeita tāmān tuotteen asennuksessa, kausihuollossa ja tarkastukssessa.

Televisio voidaan asentaa SU-WL500-seinaasennuskiinnittimen avulla (myydaan crikseen).

• Katso asennusohjeet seinäasennuskiinnittimen mukana toimitetuista ohjeista.
• Lisatietoja on kohdassa "Pöytäjalustan irrottaminen televisiosta" (sivu 7).

• Aseta televisio poytajalustalle, kun kiinnitat asennuskoukkua.
  Malleissa 55EX715 ja EX709/EX708/EX707/EX706/EX705:

• Säilö ruuvit turvalliseen paikkaan lasten ulottumattomiin.

• Kun kiinittat poytajalustan takaisin television, varmista, etta kiinnitat irrotetut ruuvit alkuperaisille paikoilleen television takaosaan.

Tämän tuotteen asentaminen edellyttä riittävää ammattitaitoa erityisesti sen märirittämiseksi, kestaäkö seinä television painon. Tämän tuotteen seinään asentaminen on jatettä V Sonyn jalleenmyyyjan tai huoltolikkeen tehtaväksi ja asennuksen turvallisuuteen on kiinnitettä riittävasti huomiota. Sony ei ole vastuussa mistaan vahingosta tai vammoista, jotka johtuvat tuotteen vaarastä käsittelysta tai asennuksesta.

Television asennusmittataulukko

Yksikkö: cm

Mallinimi KDL-	Näytönn mitat		Ruudun keskikohdan mitta	Pituudet kussakin asennuskulmassa
				Kulma (0°)		Kulma (20°)
	A	B	C		D	E	F	G
60EX705	143,1 87	7 3,1 48,3 11	5 37,5 82,4 50,1
55EX715	127,8 76	5 4,1 43,1 11	3 35,2 71,9 45,2
52EX705	125,2 77	5 8,2 48,3 11	4 33,9 72,8 50,1
46EX719/46EX718/46EX717/46EX716/46EX715	108,5 65	6 9,5 43,1 12	1 32,3 61,6 45,4
46EX709/46EX708/46EX707/46EX706/46EX705	111,8 69	8 12,1 48,3 11	1,4 31,3 65,6 50,1
40EX719/40EX718/40EX717/40EX716/40EX715	95,2 58,1	13,3 43,1 12	1 29,7 54,6 45,4
40EX709/40EX708/40EX707/40EX706/40EX705	98,5 62,3	15,8 48,3 11	4 28,7 58,5 50,1
40EX605	95,2 58,1	13,3 43,1 12	0 29,7 54,6 45,4
32EX719/32EX717/32EX716/32EX715	76,4 47,5	18,5 43,1 12	1 26,0 47,3 45,4
32EX709/32EX707/32EX706/32EX705	81,1 50,7	19,7 45,9 11	5 25,7 49,7 47,8
32EX605	76,4 47,5	18,5 43,1 12	0 26,0 47,3 45,4

Edellä olevan tauulukon mitat voivat vaihdella hieman asennuksen mukaan.

VAROITUS

Seinän on kestettäva asennettavan television painoon verrattuna vähintään nelinkertainen paino. Paino on ilmoitetu kohdassa "Tekniset tiedot" (sivu 11).

Ruuvien ja koukkujen sijainnin kaavakuva ja taulukko

Mallin nimi Ruuvien sijainti Koukujen sijainti
KDL-60EX705KDL-55EX715	e, j	a
KDL-52EX705KDL-46EX719/46EX718/46EX717/46EX716/46EX715KDL-46EX709/46EX708/46EX707/46EX706/46EX705KDL-40EX719/40EX718/40EX717/40EX716/40EX715KDL-40EX709/40EX708/40EX707/40EX706/40EX705KDL-40EX605		b
KDL-32EX719/32EX717/32EX716/32EX715KDL-32EX709/32EX707/32EX706/32EX705KDL-32EX605	f, j c

Ruuvien sijainti

Kiinnitettaessa asennuskoukkua television.

Koukkujen sijainti

Asennettaessa televisiota pohjakiinnikkeseen.

Turvallisuusohjeet

Asennus ja käytto

Noudata television ascnnuksessa ja kaytossa seuraavia ohjeita valttaksesi tulipalon tai sahkokiskun vaaran tai laitteen vauroitumisen ja/tai henkilovahingot.

Asennus

• Televisio on sijoitettava helposti kassillä olevan verkkopistorasian lahelle.
  Sijoita telesio tukevalle ja yaakasuoralle alustalle.
• Seinaasennuksen saa suorittaa
  ainoastaan asiantunteva henkilostö.
  Turvallisuussyista on erittain tärkea kayttaa Synyn varusteita: Seinaasennusteline SU-WL500
  Kiinnitai kiinnityskoukt televisoon scinaasennustclineen mukana toimitetuilla ruuveilla. Mukana toimitettuken ruvien pituus on 8mm - 12mm mitattuna kiinnityskoukun kiinnityspinnasta. Ruuvien halkaisija ja pituus vaihtelcvat riippuen scinaaesennustclineen mallista. Muiden kuin mukana toimitettuken ruvien kaytto voi aheuttaa vauroiota television sisaoisin, television putoamisen tai muuta vahinkoa.

8mm-12mm

Ruuvi (toimitetaan
seinaasennustelineen
mukana)
Kiinnytskoukku

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki kaipelit ennen television siirtamista.
• Suurikokoisen television siirtamisesa tarvitaan vahintaan kaksi henkilä.
  Kun siirat laitetta kasin, kannattele sita viereisen kuvan mukaisesti. Alapina LCDnayton pintaa tai nayton ymparilla olevaa kehysta.
• Kun nostrat telesisiota, turtu sihen tukevasti pohjasta.
• Alä altista laitetta iskuille tai liialiselle tärinälle kuljetuksen aikana.
  Kun toimitat television huoltoon, tai kun kuljetat situ muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla.

Ilmanvaihto

• Älä peita television ilmanvaithtoaukkoja alakä työnna mitaän kotelon sisään.

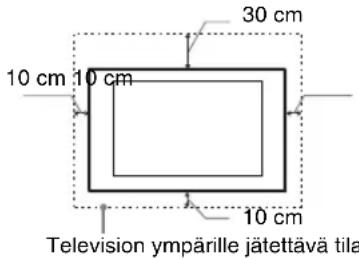

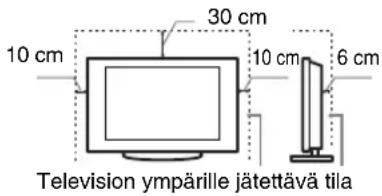

• Jatā television ympārille tilaa alla olevan kuvan mukaisesti.
• Sonyn seinaasennustelineen kayttaminen on erittain suositeltavaa riittavim ilmankierron varmistamisceki.

Asennus seinäle

Asennus jalustalle

Noudata seuraavia ohjeita varmistaaeksisi asianmukaisen ilmanvaiahdon ja estaaksesi lian tai polyn kerääymisen:
- Alá asenna televisiota takaosan varaan, ylosalaisin, takaperin tai sivuttain.
- Ali sijoita televisiota hylyn, maton tai vuoteen paalle tai kaapin sisalle.
- Alä peita televisiota millään tekstiilillā tai muilla vastaavilla, esimerkiki si verhoilla tai sanomalehdellä jne.

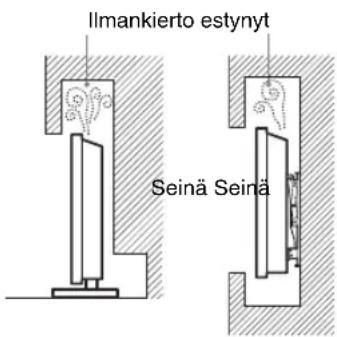

- Ala asenna televisiota alla olevien kuvien mukaisesti.

Verkkovirtajohto

Noudata verkkovirtajohdon ja pistorasian kasilteleyssa seuraavia ohjeita valtaiksesi tulipalon tai sahkoiskun vaaran, laittcen vaurioitumisen ja/tai henkilovahingot:

• Käytä ainoastaan Sonyn verkkovirtajohtoa. Älä käytä muiden valmistajien johtoja.
  -Työnnä pistoke kunnolla pistorasiaan.
• Television saa kytkea ainoastaan verkkovirtaan 220-240 V AC.
• Irrota verkkovirtajto pistorasiasta kaapeleiden asennuksen ajaksi turvallisuuden vuoksi. Varo kompastumasta kaapeleihin.
• Irrota verkkovirtajohto pistorasiasta cennen kuin teet mita'an toimenpiteita televisiole tai siirat sita.
  -Pidä verkkovirtajto etäällä lammonlähteista.
• Irrota pistoke pistorasiasta ja puhdista se sannollisin valiajoin. Jos pistoke on polyinen ja sihen tiivistyy kosteutta, sen eriste voi vaurioitua ja seurauksena voi olla tulipalo.

Huomautuksia

• Ää käytä television mukana toimitettua verkkovirtajtohtoa minkän muun laittteen virtaliitannässä.
• Alä purista, taivuta ti kerrä verkkovirtajtoha voimakkaasti. Johtimet voivat paljastua ti rikkoutua.
• Ali tee muutoksia verkkovirtajohtoon.
• Alä aseta raskaita esineita verkkovirtajohdon paàlle.
  Kun irrotat pistokkeen pistorasiasta, alä vedä johdosta.
• Alä kytke liian montaa laitetta samaan pistorasiaan.
• Alá kát yáaránlaista pistorasiaa.

Kielletytkayttotavat

Ala asenna tai kayta televisiota seuraavassa kuvatuissa paikoissa, ymparistoissai talianteissa. Seurauksena voi olla toimintahairiooita, jotka aiheuttavat tulipalon, sahkokun, laitteen vauroitumisen ja/tai henkilovahinkoja.

Kielletyt sijoituspaikat:

Ulkotilat (suora auringonpaistc), merenranta, laiva tai muu alus, ajoneuvon sisitatel, terveydenhoitolaitokset, epavakaa sijoiuspaikka, altistus vedelle, sateelle, kosteudelle tai savulle.

Kielletty ympäristö:

Kuuma, kostca ja hyvin polyinen
ymparisto; paikat, joissa television sisaan
voi menna hyontcisia tai joissa tevisio
voi joutua altiiksi tärinälle; tulenarkojen
esineiden lheisys (kynttilat jne.).
Television pälle ei saa tiputtaa tai
roiskutta mitänneste i cika sen pälle
saa laittaa nesteillä täytetyjä esineita
(esim. kukkamaljakkoa).

Kielletyt tilanteet:

Alä käytä tevisiota koskein kasin tai
jos television suojapanceli on irrotetu.
Alä käytä tevisiota sellaisten
lisälaitteiden kanssa, jotka eivät ole
valmistajan hyväksymä. Irrota television
virtapistoke ja antennin pistoke
pistorasiasta ukkosmyrkyn aikana.

Särkymisen vaara:

• Alie heita mitaan televisiota kohti.
  Nayton lasi vo sarkya iskun voimasta aiheuttaen yakavia vahinkoja.
• Jos television nytön pintaan tulee vaurioita,älä koske sihen ennen kuin olet irrottanut virtajohdon pistorasiasta. Sähköiskun vaara.

Kun televisiota ei käytetä

• Jos et käytä televisiona useaan pääviään, kyte se irti verkkovirrasta ympäristöja turvalisuuystya.
• Televisio ci kytkcydy kokonaan irti verkkovirrasta, kun se kytketaan pois paalta virtakytkimellä. Kytke tevisio kokonaan irti verkkovirrasta irrottamalla pistoke verkkopistorasiasta.
  Huomaa kuitenkin, etta joissakin televisioniossa voi olla toimintoja, jotka tomiakseen edellyttavat television olevan valmiustilassa.

Lasten turvallisuus

• Älä anna lasten kiiveta television paalle.
  Pidä kaikki varusteet poissa lasten ulottuvila, jotta lapset eivat vahingossa nielaise pikkuesineita.

Toimintaohjeet ongelmatilanteissa

Katkaise virta televisiosta ja irrota pistoke pistorasiasta valittomasti, jos jokin alla mainitista ongelmatilanteista esiintyy.

Toimita telesio tarkastettavaksi valtuutetuuun houloon jalleenmyyjan tai Sonyn houltokeskuksen kautta.

Ongelmatilanteet:

• Verkkovirtajohto on vauroitunut.
  Pistoke ei ole sopiva.
• Televisio on vauroitunut putoamisen, iskun tai tormayksen vuoksi.
• Television sisääan on paässyt nestettä tai esineita.

Varoitus

Alia sijoita kntytilaai tai muuta avotulta tamin tuotteen lahelle, jotta valtat tulipalon vaaran.

Varotoimenpiteet

Television katseleminen

• Katsele telesisiota kohtuullisessa valaistukssessa, sillä katselu heikossa valaistukssessa tai pitkän aikaa rasittaa silmiä.
• Siiäddi aienenoivomakkuus kuulokkeita käytäessä riittävän pieneksi, sillä suuri aienenoivomakkuus voi vahingoittaa kuuloa.

LCD-näytto

LCD-naytto on valmistetu pitkalle kehitetyn technologian mukaisesti, ja siina on tehokkaita pikeleita vahintaan 99.99%. LCD-naytossa voi nakyajatkuvasti mustia pisteita tai kirkkaitalavalopisteita (punainen, sininen tai vihrea).Tama on LCD-nayton normali ominaisuus eikä siis merkki viasta.
- Alā paina tai raaputa nayton pintaä alika laita mitaä eneineite television paalle. Kuva voi muuttua epatasaiseksi tai LCD-naytto voi vahingoittua.
- Jos televisiota käytetään kylmssä paikassa, kuvaan saattaa tulla vaaristymiä tai kuva voi tummau. Tämä ole merkki viasta. Nämä ilmiot haviavat lampötilan noustessa.
- Jos nayttoon jatetian likkumaton kuva pitkaksi ajaksi, nayttoon saattaa jaada jalkikuva. Sen pitaisi kutenkin kadotajonkin ajan kuluttua.
- Nayton ja kotelon lampenemin television kayton aikana on normalia.
LCD-naytto sisaltta pienen marran nestekiteita. Jotin tass tevisiossa kaytetyt loisteputket sisaltavat myos elohopeaa. Noudata paikallisia jatehuoltomaraayksia.

Television näytön pinnan ja kotelon käsitteleminen ja puhdistaminen

Irrota telesioon kytketty virtajto
pistorasiasta aina ennen television
puhdistusta.

Noudata seuraavia ohjeita välttäaksesi
vahingoittamasta kotelon tai nayton pintaa.

• Pyyhi poly varovasti nayton pinnasta tai kotelosta pehmeillai liinalla. Jos poly ei lahde pois helposti, pyhy nayttpehmeillai liinalla, joka on kostutettu laimealla pesuaineliuokella.
• Alä ruiskuta vetta tai pesuainetta suoraan televisionoon. Se voi valuva nayton alaosaan tai ulkopulosiin osin ja aihecutta toimintahairiöitta.
• Alä käytä hankaustyyynyjä, hapanta tai emäksistä pesuainnetta, hankausjauhetta tai liuotinta, kuten akohlolia, bensiini tai tinneria, tai hyonteismyrkkyä. Tallaisten aiciden käytö tai pitkäikainen kosketus kumin tai vinylyn kanssa voi vahingoittaa nayton ja kotelon pintaa.
  Ilmanvaiahtoakot on susositcltavaa imuroida saannollisin vialiajoin hyvan ilmanvaiahdon varmistamiseksi.
  Kun sādītā television katselukulmaa, sirra laitctta varovast, jotta se ci irtoa tai luiskahda pois poyṭajalustalta.

Lisälaitteet

• Pidä kaikki sähkomagneettista sateilyä
  aiheuttavat lisavarusteet tai laitteet
  poissa television laheltä.
  Sähkomagneettinen sateiye voi aiheuttaa
  häröitä kuvaan ja/tai kohinaa.
  Tämä laite on testeissä todettu olevan EMC-directiivin rajoitusten mukainen kayettëssä liitäntäkaapelia, joka on enintään 3 metrin pituinen.

Paristot

Tarkista oikea polariteetti asentaessasi paristoja.
- Alä käytä yhdessä erityppisiä paristoja tai uusia ja vanhoja paristoja.
- Havitta kaytetyt paristot ymparistoystavllisesti. Joissakin maissa paristojen havittamisen littyy mairayksi. Kysy nuvoa jatehuoltokesukkessta.
Kasittele kaukosaaadinta varovasti. Varo pudottamasta kaukosaaadinta tai astumasta scn paalle. Alä myoskaan kaada mitaan nestetta kaukosaatimen paalle.
- Alä laita kaukosaaddintä lammonlähteen lahelle tai suoraaan auringonvaloon.
Alä myoskaan pidit siti kosceassa huonceessa.

Television käytöstäpoino ja havittäminen

13/14

Käytösta poistettujensähkö- ja elektroniikateiden havittäminer

(koskee Europan yhteison ja muiden Europan maiden jätehuoltoa)

Tämä laitceseen tai sen pakkaukscen
merkitty symboli tarkoittaa, etta laitetta
ei saa käsitetäl kotitalousjatteenä.
Sen sijaan laite on toimitettava sahko

ja elektroniikkalaitteiden kierratyksesthaulehtivaan kerys- ja kierratyspisteeseen. Varmistamalla, etta tamai laite havitetaaianmukaisesti, voit auttaa estamainmahdollisia ymparisto- ja terrevshaittoja, joita muuten voi aheutua laitteencpasianmukaissta kasittelysta. Materiaialien kierratys saaia luonnonvaroja. Lisatietoja laitteen kasittelysta, talcenotosta jkierratykssta on saatavilla paikallsila ymparistoviranomaisilta, jatchuoltokesukscsta tai likkcesta, jostalaite on ostetu.

Käytösta poistettujen paristojen havitys (koskee Europan unionia sekä

muita Europan ma joissa on erillisiä keräysjarjestelmiä)

Tämä symboli paristossa tai scen
pakkauksessa tarkoittaa, ettei paristoa
lasketa normalaliksi kokitalousjätteeksii.
Tietyissä paristoissa tata symbolia voidaan
käytää yhddessä kemikaalia ilmaisevan
symbolin kanssa. Paristoon on lisätty
kemikaaleja elohopea (Hg) ja lyijä (Pb)
ilmaisevat symbolit,Jos paristo sisältaäenemmän kuin 0,0005 % elohopea tai
enemmän kuin 0,004 % lyijä.

Varmistamalla, etta paristo poistetaan kaytostaa asiaan kuuluvalla tavalla, estetaa mahdollisia negatiivisia vaikutuksaia luonnolle ja ihmisten terveydelle, joita paristojen vaarä havittäminen saattaa aihcutta. Materiaalic kicrratys aattaa säästämän luonnonvaroja. Mikali tuotteen turvalliusus, suorituskyk tai tietoen sälyminen vaati, etta paristo on kiintcasti kyktety laiteseen, tulee pariston vaihto suoritta valtuutetun huollon toimesta. Jotta varmistetaan, etta kaytostä poistetu teute käsitetlaan asiannmukaisesti, tulee tuote viedä kaytostä poistettujen sahkö-ja elektroniikkalaiteiden vastaanottopisteeneen. Muiden paristojen osalta tarkista kayttöohjcesta miten paristo irroitetaan tuottcesta turvalliscsti. Toimita kaytostä poistetu paristo paristojen vastaanottopisteescen. Lisätiectoja tuottciden ja paristojen kierräyksesti saa paikallsilva viranomaisila, jäteyhtioistä tai likkeestä, josta tuote on ostetu.
